露天开采境界(露天采矿学-设计原理)

  • 格式：doc
  • 大小：4.02 MB
  • 文档页数：134

下载文档原格式

  / 134

合集下载

3-2 露天开采设计 境界

3-2 露天开采设计 境界
2.4 境界圈定
1)确定最小底宽 矿体厚度 ＜ 最小底宽，最小底宽； 矿体厚度 ＞ 最小底宽，矿体厚度； 矿体厚度＞＞最小底宽； “多采矿、采好矿、少剥岩”
第2章 境界
2.4 境界圈定
2)确定最终边坡角
(1)边坡稳定考虑； 类比法，参照类似矿山的实际资料选取； 由研究部门通过系统的工程地质调查后，按照组成 边帮的矿岩物理性质、地质构造、水文地质等因素 用计算方法确定
3)确定原则
某种剥采比不大于经济合理剥采比的原则进行圈定；
第2章 境界
2.2 确定境界原则
3)确定原则 (1)境界剥采比不大于经济合理剥采比；
露天境界边界层矿石 的露采费用不高于地 采费用； 整体矿床开采的总体经济效益最佳的含义；
第2章 境界
2.2 确定境界原则
3)确定原则 (1)境界剥采比不大于经济合理剥采比；
第2章 境界
2.3 经济合理剥采比
1)比较法 (3)储量盈利比较法；
A.单一有用成分矿床
第2章 境界
2.3 经济合理剥采比
1)比较法 (3)储量盈利比较法；
A.单一有用成分矿床
第2章 境界
2.3 经济合理剥采比
1)比较法 (3)储量盈利比较法； B.多种有用成分矿床
一种是每种成分逐个计算方法； 二种把所有成分折合成一种主要成分来计算；
第2章 境界
2.4 境界圈定
2)确定最终边坡角 (3)缓倾斜矿体的最终边坡角；
边坡角大于矿体倾角，最 终边坡角应按矿体倾角布 臵，充分采出下盘矿石。
第2章 境界
2.4 境界圈定
3)确定开采深度 (1)境界剥采比的计算方法；
V n J lim H 0 A
第2章 境界

第11讲 露天开采境界

第11讲 露天开采境界

1.内容提要本节将介绍露天开采境界的组成及影响因素，几种常用剥采比的定义，确定经济合理剥采比的方法，境界剥采比的计算方法，确定露天开采境界的常用原则，工程中确定露天开采境界的基本方法和步骤。

2.概述——露天开采境界的组成及其影响因素㈠露天开采境界的组成及其影响因素露天开采境界是指露天矿开采终了（或某一时期）所形成的采场空间边界。

它由露天采场的地表境界（可以理解为“边界”）、底部境界和周围边坡组成。

露天开采境界设计就是要合理地确定露天矿的底部周界、最终边坡和开采深度。

由于矿床埋藏条件不同，在确定矿床开发方式时可能遇到下列三种情况：①矿床全部宜用地下开采；②矿床上部宜用露天开采而下部宜用地下开采。

矿体延伸较深或覆盖层厚度变化较大，只能用露天开采方法开采其部分储量，仍有相当大部分储量需用地下开采。

③用露天开采的矿床。

属这类矿床的有：上部覆盖岩层厚度不大，埋藏浅的水平或缓倾斜矿床；在圈定的境界外尚有少部分储量，不值得再用地下开采时，可扩大开采境界，将这部分储量用露天法采出；在圈定的境界外尚有相当大部分储量暂不宜用地下开采。

对于后两种情况，需要确定露天开采的合理界限，即露天开采境界。

限定露天开采境界的几何要素有：露天矿底平面的位置和形状、最终边坡角及开采深度。

合理确定露天开采境界极为重要。

露天开采境界的大小，将决定了露天矿的可开采工业储量和剥离岩石量，并将影响露天矿场内的矿岩量、露天矿的生产规模及服务年限、基建工程量、设备选型、劳动定员、成本等主要技术经济指标。

因此，合理确定露天开采境界，是露天矿设计的一项重要工作，这不仅是一个技术问题，也是一个经济问题。

影响露天开采境界的因素很多，归纳起来有以下几个方面：⑴自然因素包括矿体埋藏条件（如，矿体的产状，地质构造，矿石质量及其变化情况等）、矿床勘探程度及储量等级、矿石和围岩的物理力学性质、工程地质条件与水文地质条件、矿区地形及地物分布情况（如，河流、地面建筑物及厂房）等。

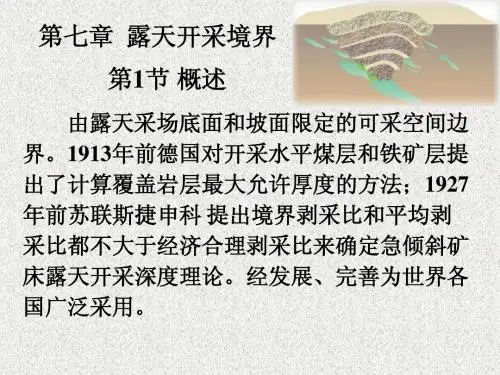

露天采矿学第07章露天开采境界武汉理工大学叶海旺

露天采矿学第07章露天开采境界武汉理工大学叶海旺

n'b
D' uD
于是可得经济合理剥采比为：
nJ' H
r b
(uL
D'
' L
uD )
7.2.3 盈亏平衡法
盈亏平衡法合用于矿床单一露采旳情形。该措施要 求露采旳矿产品成本不得超出其销售价格，或者不
允许单位工业储量旳露采最终盈利不大于零，以确 保矿山不亏损。即
L' uL
L'
r
n'b
0
于是可得经济合理剥采比：
（3）生产剥采比不不小于经济合理剥采比原则
生产剥采比能够反应露天矿生产旳实际剥采比。所 以按nS≤nJH原则拟定开采境界，能够使露天矿任何 生产时期旳经济效果都不劣于地下开采。该原则中 旳生产剥采比，能够是均衡生产剥采比，也能够是 未均衡旳生产剥采比即时间剥采比。
按该原则圈定旳露天开采境界比按nP≤nJH原则圈定 旳小，而较按nJ≤nJH原则圈定旳大。所以，随之而 来旳初始剥离量和基建投资也较大。另外，因为生 产剥采比旳概念不易明确界定，加之它与采深旳关 系较为复杂而不易把握，因而该原则相应旳设计措 施旳可操作性较差。鉴于上述原因，这个原则极少 采用。
a
n' r
b
CD
于是可得：
n'
r b
(CD
a)
则经济合理剥采比即为 上式旳最大值，即
n' JH
r b
(CD
a)
（2）精矿成本比较法
该措施是以精矿（或矿产品）作为计算基础，使露 天矿旳精矿成本不不小于地采精矿成本。即
DL
n'b
DD
K L rK L
KD
于是可得精矿经济合理剥采比：

露天矿开采境界的确定方法和步骤

露天矿开采境界的确定方法和步骤

露天矿开采境界的确定方法和步骤露天开采境界设计广泛采用h j j n n •≤原则进行确定，其方法和步骤为： (1)确定露天开采深度1)长露天矿开采深度的确定：走向长度大的露天矿，应先在各地质横剖面图上初步确定开采深度，然后再用纵剖面图调整露天矿底部标高。

从各个地质横剖图上初步确定的露天开采深度，由于各横剖面上矿体厚度和地形条件不同，所得的深度也高低不一，投影到地质纵剖面图上，连接各有关点，得出将是一条不规则的折线。

为方便开采和布置运输线路，须将露天采场的底部调整为同一标高，在长度允许下，也可将底平面调整成阶梯状。

这种调整的原则是，使少采出的矿石量与多采出的矿石量基本平衡，并使剥采比尽可能小。

2)短露天矿开采深度的确定：走向很短、深度和宽度相对较大的露天矿，必须考虑端帮扩帮的影响。

在剖面图上不能把开采深度直接确定下来，需用平面图法计算出境界剥采比再确定露天开采深度。

具体步骤是，把预计几个可能深度的境界剥采比分别算出后，选取境界剥采比等于经济合理剥采比的阶段做为露天采场的底，则其深度即为露天矿开采深度。

(2)确定露天矿底平面周界1) 露天矿底的宽度。

露天矿底宽可能大于或小于矿体的水平厚度，但必须满足最小宽度的要求。

确定原则是，保证在全部露天开采范围内，矿石的回来率最高，而剥离的岩石量最少。

露大矿底平面最小宽度应保证生产安全和采掘运输设备的正常工作。

从矿山采剥工程要求来看，它相当于开段沟的掘进宽度，取决于掘进方法及设备类型和规格，按工作安全条件要求，一般不小于20～30m 。

2) 绘制露天矿底平面周界。

露天矿底平面标高及端部位置确定后，即可绘制出底平面的理论周界，绘制的方法是，以地质纵断面图上已调整的露天矿底部标高为准，在各地质横断面图上绘出露天采场的境界，将各地质横断面图上露天矿底平面的两端边界投影到该标高的分层平面图上，连接各点，即可得出底平面的理论周界。

为了便于采掘运输，露天采矿场底平面应尽可能保持平直。

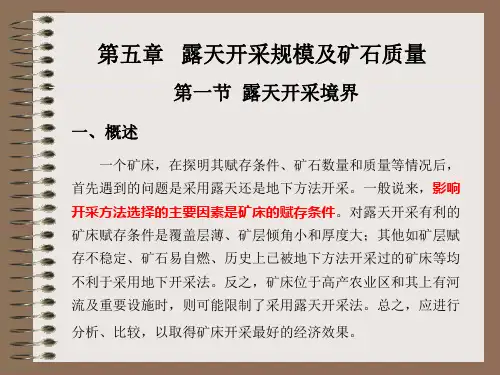

露天采矿概论露天开采规模及矿石质量

露天采矿概论露天开采规模及矿石质量

第二节 生产能力
露天矿采出一定数量矿石的同时要求剥离相应数量的岩石。
露天矿的生产能力一般系指单位时间(如年、月、日、班)内采 出的矿石(煤)量，一般均按年产量Ap(吨/年或m3/年)计算。相 应的年剥离量AB(吨/年或m3/年)决定于生产剥采比值。因此， 露天矿的开采规模（矿岩生产能力或称年采剥总量）为： A = AP + A B = (1+ns)AP，t/a 或 m3/a 这项指标，对露天矿所需设备、人员、投资影响巨大，也 决定着矿石(煤)的开采成本及工效。
2、在断面图上确定Vi及Pi值。为此必须确定以下参数：
(1)选取露天矿底宽一般它与所采用的工艺方式有关， 其最小值等于开段沟宽度；
(2)选取露天矿最终边坡角；
(3)根据露天矿底宽、最终边坡角及台阶高度确定断面上 的Vi值，Pi值与矿体厚度及台阶高度有关。Pi值还应考虑露 天开采的原矿采出率； (4)在断面图上计算出不同深度的nKi=Vi/Pi值。
四、露天矿分区开采与分期开采
当圈定的露天开采范围很大时，为了减少初期投资和降低初 期开采的矿石成本，可以在最终境界范围内再择优划出近期开 采的较小范围(或称小境界)，供先期建设与开采，然后再扩采 剩下的部分，这种措施称为分区或分期开采。 面积大的近水平或缓倾斜矿床，一般要进行分区开采 ，首采 区的范围应该考虑能满足国家对矿石产量与质量的要求；有一 定的服务年限；有利于采用合理的工艺方式、开采程序及相应 的开拓运输系统；减少外部排土量并利于向续采区段过渡。 对于允许开采深度大的倾斜与急倾斜矿床，为使初期投资小 及开采成本低，一般采用沿深度分期开采
（3）境界剥采比nK
它是露天开采深度增加△h和和 后所引起的剥离量增 加值与矿石量增加值之比。

8.开采境界

8.开采境界
(p152)
短露天矿开采深度的确定 (a)平面图；(b)第Ⅳ勘探线剖面图；(c)1-1’辅助剖面图
第6节 露天开采境界确定的方法步骤
必须具备地质勘探资料，确定经济合理剥采 比nJ。设备工艺选型，确定开拓运输系统，采剥 工程发展程序。
第6节 露天开采境界确定的方法步骤
• 确定露天开采境界的传统方法是：
第2节 台阶高度的确定
台阶高度的确定对生产能力、开拓方法、 基建工程量都有重要影响。 一、矿岩埋藏条件及性质 稳定性、矿岩接触线，减少损失贫化。 二、开采强度 台阶高度影响工作线推进速度、掘沟速度。 生产初期可采用稍低台阶。 三、穿爆工作要求 台阶高度增加，能提高爆破效率。
第2节 台阶高度的确定
第4节 确定露天开采境界的原则
一、使矿床开采总费用最小 二、矿床开采总盈利最高 三、露天开采节约额最高 用以上原则得出结论都与境界剥采比nk = 经济合理剥采比nJ公式一致。
在采用nK = nJ公式确定露天开采境界时， 应注意以下几种情况：
1）矿体不连续， nK 不连续；（p148，图6-5） 2）当出现多个nK = nJ，用矿床开采总费用最小； 3）矿体上小下大，nP> nJ，露天开采不合理； 4）用nK = nJ公式后，所剩无几，或不适合地下 开采者，可适当扩大露天开采境界。
工作 的
最坚硬致密的石英 岩、玄武岩及其他 极硬岩石，特别硬 的花岗岩、石英斑 岩、砂质页岩、各 种石英岩，极硬的 砂岩和石灰岩 密质的花岗岩、特 硬砂岩及石英岩脉， 特硬铁矿、石灰岩、 不坚硬的花岗岩、 硬砂岩、硬大理岩、 白云岩、铁矿石 普通砂岩、铁矿、 砂质页岩、片状砂 岩、坚硬粘土质页 岩、非坚硬砂岩、 石灰岩、软岩、各 种页岩、密质泥灰 岩 侏罗纪粘土、软质 石灰纪粘土、油性 粘土、含有小碎石 和砾石的重砂质粘 土、漂砾石、片状 粘土、块度达90mm 砾石 软油性粘土、轻重 砂质粘土、湿的松 散黄土、种植土泥 炭、腐植土、砂腐 植土、含小碎石的 砂质垆姆

露天开采第五章 露天矿开采境界

露天开采第五章 露天矿开采境界
露天开采
太原理工大学矿业工程学院
第五章 露天矿开采境界




概述 剥采比 确定开采境界的原则 确定开采境界的方法和步骤
1
廓。
概述
露天开采境界：露天矿场开采终了时形成的空间轮
开采境界三要素：底部周界、最终边坡、开采深度。 作用：关系到露天矿的可采煤量、剥离岩量、生产
能力、开采年限等主要技术经济指标，也影响到矿 床开拓、运输的环节，最终影响到经济效果。
生产剥采比不大于经济合理剥采比
实质：露天矿任意生产时期按正常工作帮坡角进行生
产时，其生产成本不超过地下开采成本或允许成本。 缺陷：没有考虑整个矿床开采的总经济效果，只顾及 矿床上部的露天开采而不管剩余部分的开采；初始 剥采比和基建投资也大；由于生产剥采比变动较大， 因而其设计方法也繁琐费事。 应用：只对不规则、沿走向厚度变化大及上部覆盖层 厚的矿体，按nk<=nj原则确定境界后，利用该原则 进行校验。
1 1 概述 概述

开采工艺因素：决策开采境界要考虑在当前技 术条件下，开采工艺与装备的可操作能满足开 采工艺要求，还要确定和寻求满足最佳开采境 界的配套工艺措施及相应装备。即选出的开采 境界方案既不能脱离当前工艺技术水平而使得 在工艺上无法实施，又不能以传统的观念、工 艺、装备去限制技术、经济上有重大突破的最 佳方案。因此，应当从配套工艺的深化研究和 改进工艺中保证最佳开采境界，以便实施于生 产。
实质：要求邻近露天开采境界的那层矿岩露天开采成
本不超过地下开采成本。它是使整个矿床开采的总 经济效果（成本或盈利）最佳。 应用：可以划定露天与地下开采的分界线，国内外普 遍运用这一原则来圈定露天矿境界。 条件：按这一原则确定境界，矿床产状应保持连续， 而且厚薄均匀，否则矿床上薄下厚或者不连续，将 会使初期剥采比超过允许值。对这种情况，除了使 用本原则外，要用其他原则进行补充。

露天矿设计原理05

露天矿设计原理05
' '
P……扣除税金后金属销售价格
n jH

b
[( L K L P L D L ) ( D K D P D D D )]
' ' ' '


b
[ P ( L K L D K D ) ( D D D L D L )]
' ' ' '
储量盈利比较法比金属成本比较法又前进 一步，全面考虑了露采和地采两者在损失 和贫化上的差异，从理论上讲这是最合理 的方法。
n jH

(
KL
b KD
DL )
如果地采和露采所产精矿品位相同，则可 计算精矿的成本。 ' 此时： K L L L
KD D
' D
前述：
'
0 0
' "
0 0
"
'
0 (1 )
"
所以
确定方法很多，但大体可合并为两类： 比较法和价格法。 对于那些选用何种开采方式尚不明确的 矿床，或上部用露天，下部用地下，需要用 露天开采和地下开采的经济效果作比较来计 算经济合理剥采比作为确定露天境界的控制 指标。对于只适合露天开采的矿床，常用价 格法确定njh。其中，比较法分：成本和储量 盈利比较两种。
2、金属成本比较法
这种方法是以选 矿或冶炼后产品的金属 量作为计算基础，使露天采后经选冶所得产 品的金属成本等于地下开采产品的金属成本。
露天开采每吨金属成本
DL 1 KL 1

b
1 KL
其关系式

露天开采

露天开采

露天开采境界：露天开采终了时形成的空间轮廓。

包括：地面境界AB 、边帮(AC,BD)、底部境界CD （地面境界是一封闭曲线）。

开采境界三要素：底部周界、最终边坡、开采深度作用：关系到露天矿的可采煤量、剥离岩量、生产能力、开采年限等主要技术经济指标，也影响到矿床开拓、运输的环节，最终影响到经济效果。

自然因素：包括矿床埋藏条件（如矿体形态、大小、厚度、倾角等）、矿石及围岩性质、地形，矿山附近的河流、湖泊、工程地质、矿石品位等。

技术组织因素：包括露天和地下开采的技术水平、装备水平，矿山附近的铁路、主要建筑物等对开采境界的影响。

经济因素：包括基建投资、基建时间和达产时间、开采成本和销售价格，开采过程中矿石的贫化和损失，以及国民经济的发展等。

边帮：由采场四周坡面及平台组合而成的表面总体。

工作帮GE 工作帮是由工作台阶组成的边帮，并随台阶的推进而向最终边帮 （非工作帮AG ,BF ）靠近。

组合单元内的工作帮坡角一般定义为单元内最上一个台阶的坡顶线与最下一个台阶的坡底线连成的斜面与水平面之间的夹角，计算公式为：θg式中，n 为组合单元中台阶的数目；Ws 为安全平台的宽度；W 为工作平盘宽度。

假设n=4，H=12m ，Ws=10m ，W=40m ，α=70。

，则求得 g =31.78。

工作帮坡角一般定义为最上一个工作台阶的坡顶线与最下一个工作台阶的坡底线联成的假想斜面与水平面的夹角。

边帮角：工作边帮角φ 最终边帮角γ，β=-++arctg nH n W W nH tg s ()/2α4H Ws Wc W Ws Ws台阶—为了满足采掘需要而划分的具有一定高度的分层。

台阶通常以其下部平台的标高，命名为XX水平。

上部平盘1—台阶的上部水平面；下部平盘2—台阶的下部水平面；台阶坡面3—朝向采空区的台阶斜面；坡面角a—台阶坡面与下部水平面的夹角；坡顶线4—台阶坡面与上部水平面的交线；坡底线5—台阶坡面与下部平盘的交线；台阶高度h—上部平盘与下部平盘的垂直距离。

第6章_露天开采境界(采矿学)(下)

第6章_露天开采境界(采矿学)(下)

的常用原则、以及工程中确定露天开采境界的基
本方法和步骤、最终境界设计的计算机优化方法。
2
§6.1
概述
一、 露天开采境界的组成、意义及影响因素 （1） 组成：指露天矿开采终了时(或某—时期)所形成的空 间边界。它由露天采场的地表境界、底部境界和周围边坡组
成。
（2） 意义：当露天矿最终境界一经确定，就相应地确定了 露天矿的可采矿量和剥岩量。对矿山的生产规模和服务年限 有重大影响，而且境界的大小还往往与矿山的基建投资、投 产与达产时间、设备数量、矿山人员编制和采矿成本等一系 列技术经济指标有密切关系。因此，合理地确定露天开采境 界，是露天矿设计的一项重要工作。
23
四、盈亏平衡法
盈亏平衡法适用于矿床采用单一露天开采的情况。这时， 要求露采的矿产品成本不得超过其销售价格，或者说，不允 许单位工业储量的露采最终盈利小于零，以保证矿山不亏损， 即：
L L U LnJH U L b
与储量盈利比较法一样，单位工业储量的盈利可以计算 到原矿，也可以计算到精矿。
16
原矿成本比较法适用条件：
原矿成本比较法确定经济合理剥采比通常适用于露天和
地下开采的矿石损失和废石混入率相差不大、矿石不贵重且
地下开采有盈利的情况。
17
二、精矿成本比较法
以精矿（或矿产品）作为计算基础，使露采的精矿成本不 大于地采精矿成本，确定经济合理剥采比。该方法考虑了露天 与地下开采在贫化率上的差别，即（以吨精矿的成本考虑）
一步，它全面地考虑了露天开采和地下开采两者在损失和 贫化的差异。 精矿成本比较法适用于露天开采与地下开采两者回收 率差别不大而贫化率差别较大的情况。
通常情况下，三种比较法的计算结果中，储量盈利比

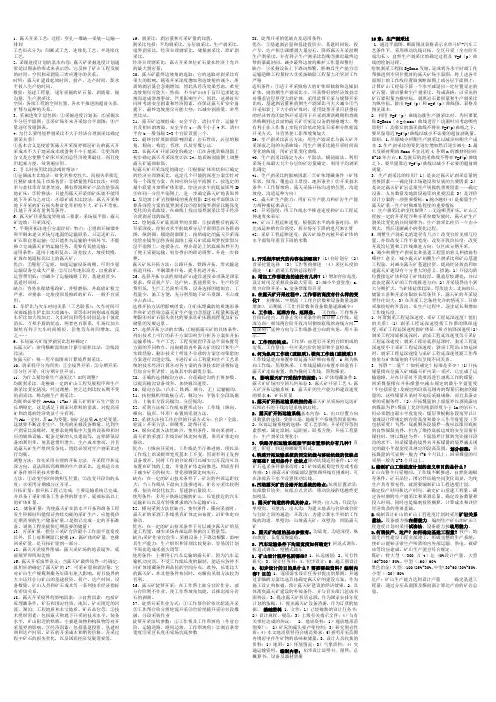

露天矿设计原理

露天矿设计原理

1、露天开采工艺：过程：穿孔—爆破—采装—运输—排卸工艺形式分为：间断式工艺，连续化工艺，半连续化工艺。

2、采掘进度计划的基本内容：露天矿采掘进度计划通常是以图表的形式来表示的。

它反映了矿山工程发展的时间、空间和采剥量三者应遵守的关系。

时间：露天矿建设起始时间，投产、达产时间，新水平投入生产的时间。

数量：基建工程量，逐年采掘的矿石量，剥离量，掘沟量，生产剥采比。

空间：各项工程的空间位置，各水平推进的超前关系，扩帮与延伸的关系。

3、采掘进度计划包括：①采掘进度计划表；②采掘水平分层平面图；③采矿场年末开采综合平面图；④产量逐年发展图表。

4、为什么要用境界剥采比不大于经济合理剥采比确定剥采关系？①基本含义是使紧邻露天开采境界那层矿岩的露天开采成本不大于地采成本或盈利不小于地采；②更深的含义是它使整个矿床开采的总经济效果最佳，而且使用起来方便，故普遍应用。

5、什么时候用比较法或价格法？①金属成本比较法：贫化率相差较大，而损失率接近,且精矿成本低于市场售价；②储量盈利比较法：回收率与贫化率有显著差别，稀有资源和矿产品价值很高地矿床；③价格法：只能用露天开采的矿床就不能用地下开采与之对比；④原矿成本比较法：露天开采和地下开采的矿石损失和贫化率相差不大，矿石不贵重，且地下开采有盈利等条件。

6、露天矿开采集境界组成三要素：采场底平面；露天矿边坡：开采深度。

7、平硐开拓法进行全面评价：特点：①借助开掘溜井和平硐来建立采场与地面的运输联系，只运送矿石，矿石靠自重运输；②只能作为运输的中间环节，不能独立完成露天矿的运输任务，需要有其他运输。

适用条件：适用于地形复杂，高差较大，坡度较慢，矿体在地面标高以上的露天矿。

优点：①缩短了运距，加速运输设备周期，可用少量运输设备完成大产量；②可以用地形高差，自重放矿，运营费用低；③减少了运输线路工程，基建投资少，基建时间短。

缺点：容易出现堵塞跄矿，井壁磨损，井底放矿粉尘严重，对要求一定块度而易粉碎的矿石，一般不宜采用。

毕业设计--3 露天开采境界

毕业设计--3 露天开采境界

tm ba C n D j /,3-=3 露天开采境界3.1经济合理剥采比3.1.1圈定境界的原则根据矿床的自身特点，开采境界的确定原则如下： （1）根据境界剥采比小于或等于经济合理剥采比确定境界，即j k n n ≤的原则；（2）东部境界与海新河的距离不小于200m 。

西部境界保证矿区铁路东岗站距采场边界安全距离不小于200m ；（3）露天矿正常开采时期的生产的成本一般不应超过地下开采生产成本或允许成本；（4）在经济因素的影响下，应尽可能多地圈定煤炭储量，以达到最大收益和最大程度地利用资源；（5）保证生产安全。

3.1.2经济合理剥采比露天开采境界的确定，实质上时剥采比大小的控制。

随着露天开采境界的延深和扩大，可采储量增加了，但剥离岩量也相应地增大。

合理的露天开采境界，就是指所控制点剥采比不超过经济上的合理的剥采比。

经济合理剥采比是露天矿最终境界的重要技术经济依据。

确定经济合理剥采比的方法有两类：一是比较法，即以露天开采和地下开采的经济效果作比较来计算；二是价格法，用露天开采成本和矿石价格作比较来计算。

抚顺煤田倾角30°～40°，属于倾斜煤田，上部煤层埋藏相对较浅，适宜露天开采，但随着开采深度的增加，剥离岩石量也不断增大，可利用地下开采。

因此，本设计选用露天开采和地下开采比较法来确定露天矿经济合理剥采比j n 。

（公式3.1） 式中：D C ——矿石地下开采成本，元/t ； a ——露天矿纯采矿成本，元/t ； b ——露天矿剥离成本，元/m 3；从抚顺东露天矿获得资料显示，矿石地下开采成本：305元/t ，露天矿纯采矿成本：30元/t ，露天矿剥离成本：40元/m 3。

计算可得：3.2境界的圈定tm n j /86.63=t m m CD m m m CD n yL yL H k /,3.1'/,'3330ηη*==→∆3.2.1确定合理的开采深度本设计中露天矿合理开采深度的确定选用方案分析法在地质图上确定，方法如下：（1）在地质剖面图上确定若干个境界深度方案，通过各深度绘出个方案底所在水平线，由于抚顺煤田埋藏条件较简单，故方案可少取一些。

露天开采科技名词

露天开采科技名词

露天采场（open pit）——曾称“露天矿场”、“露天掘场”。

具有完整的生产系统，进行露天开采的场所。

山坡露天矿（mountain surface mine）——在地表封闭圈以上进行露天开采的场所。

凹陷露天矿（pit mine）——在地表封闭圈以下进行露天开采的场所。

露天开采境界（pit limit）——露天采场开采结束时的空间轮廓。

【露天采场】边帮（pit slope）——又称“边坡”。

露天采场由台阶的坡面、倾斜坑线和平盘限定的表面总体及邻近岩体。

最终边帮（final pit slope）——露天采场开采结束时的边帮。

工作帮（working slope）——由正在开采的台阶部分组成的边帮。

非工作帮（non-working slope）——由已结束开采的台阶部分组成的边帮。

工作边帮面（working slope face）——通过工作帮最上台阶坡底线与最下台阶坡底线形成的假想平面。

非工作边帮面（non-working slope face）——通过非工作帮最上台阶坡底线与最下台阶坡底线形成的假想平面。

边帮角（slope angle）——又称“边坡角”。

边帮面与水平面的夹角。

【露天开采】底面（pit bottom）——露天采场的底部表面。

地表境界线（surface boundary line）——曾称“上部境界”。

露天开采最终边帮与地表的交线。

底部境界线（floor boundary line）——曾称“下部境界”。

露天开采最终边帮与底面的交线。

封闭圈（closed level）——地表境界线最低标高处的闭合形台阶坡底线。

底帮（foot slope）——位于露天采场矿体底板侧的边帮。

顶帮（top slope）——位于露天采场矿体顶板侧的边帮。

端帮（end slope）——位于露天采场矿体端部的边帮。

剥离（stripping）——在露天采场内采出剥离物的作业。

剥离物（overburden，spoil，waste）——曾称“废石”。

采矿课件cha11露天开采境界.ppt

采矿课件cha11露天开采境界.ppt
—3 露天开采境界对
矿岩量的影响
2024年9月30日
矿物资源工程专业主干课程
第 十 一 章
经露
济 合 理 剥
天 开 采
采境
比界
的
确
定
二、剥采比的表示方法
1、平均剥采比：指露天开采境界内岩石总量与矿石总量 之比值。
如图所示。 2、分层剥采比：指露天开采境界内某一水平分层的岩石 量与矿石量之比。
章 如图所示。
露
天
露开
天 开 采 境
采 境 界
界
的
确
定
方
法
再画出代表
经济合理剥采
比的水平线，
两线交点的横
坐标Hj，就是 所要求的开采 深度。
采 境 界
界
的
确
定
方
法
矿山工程正常发展。 若采用汽车运输时，底宽应满足汽车调车要求。
※ 当采用回返式调车时，其底宽为 ：
Bmin=2(Rcmin+0.5bc+e) ※ 当采用折返式调车，其底宽为 ：
