2016版xlsx柏拉图制作方法

柏拉图制作流程柏拉图

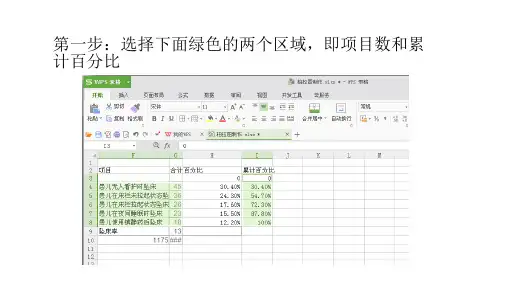

1、打开excel，建一表格，格式如下图。

2、输入统计后的数字。

3、计算出百分比及累计百分比。

应用excel的自带公式计算功能，可以快速完成。

4、选中项目、频数和累计百分比后，点插入→图表→所有图表→堆积柱形图。

5.得图表如下。

6、单击任意一柱条，选中后点更改图表类型→频数选择簇状柱形图→累计百分比选择带直线和数据标记的散点图。

7、确定后得下图。

8、选中柱状图，点击设置数据系列格式→系列选项→分类间距调到00%。

9、设置坐标轴。

单击左侧坐标轴→设置坐标轴格式→坐标轴选项→边界→最小值设置为0→最大值设置为所有频数的总和。

点击右侧坐标轴→坐标轴选项→边界→最小值设置为0→最大值设置为1。

点击顶上次坐标轴水
平（值）轴→坐标轴选项→边界→最小值设置为0→最大值设置为项目个数。

10、选中顶上次坐标轴水平（值）轴→坐标轴选项→标签→无
11、分别选中状图和散点图添加数据标签。

删掉最后一个100%。

12、双击第一个柱状条选中（单击是选中所有柱状条），设置数据系列格式→填充→颜色。

根据自己的喜好选择颜色吧！
临沂市精神卫生中心
李善超手整。

ExceL中柏拉图制作方法分析ExceL中柏拉图制作方法一、柏拉图——质量数据处理七大工具之一柏拉图统计是QC里常用的统计管理方法之一，就是所谓的品管七大手法中的一项——圆柱折线排列图的另称。

圆柱折线排列图是分析和寻找影响质量主原因素的一种工具，其形式是一条分类轴，两条数值轴的坐标图：1.左边纵坐标表示频数（如件数、价值等），右边纵坐标表示频率（百分比率）；2.折线表示百分率，准确的说是累积百分率；（作图关键，一定要理解。

有的资料没有注意到，只是一笔带过）3.横坐标表示影响质量的各项因素，按影响程度的大小（即出现频数多少）从左向右排列。

二、收集基础数据注意事项1.归纳决定数据分类项目，分类项目必须合乎问题的焦点，应先从结果上着手，便于洞察问题。

2.横轴按项目类别降序排列,“其它”项目排在末位。

3.如果问题焦点少的项目多时,就归纳到“其它”项。

4.前2～3项累计影响度应在70%以上。

三、制做方法步骤（一）最终效果，如图1“数据表”、图2“最后效果”。

——看到下面表格了吗？最后一项：累计百分率（知道怎么算吗？按照顺序由最高的不良率依次累计下面的，这样才能累计到100%啊！很简单吧！）图1 数据表图2 最后效果（二）方法步骤1.先建数据表如图3数据源。

图3数据源2.图表向导4-步骤之1-图表类型”对话窗，点“自定义类型”标签，在“图标类型”标签下拉框中选择“两轴线-柱图”，然后点“完成”后如图4选择类型后。

图4 选择类型后3.对Y轴刻度进行设置。

——对左边Y轴刻度设置如图5；对右边Y轴刻度如图6图5 左边Y轴设置图6 右边Y轴刻度设置——左右Y轴设置设置后如图7图7 左右Y轴设置设置后4.最后格式化最后对图表表达要素对标题、数轴名称、数据表等进行格式化设置，完成后如图8完成图。

柏拉图的制作1.柏拉图的意义及用途1.1 意义柏拉图系意大利十七世纪的经济学家，在研究当时的社会贫富现象时所发明的，特取其名称之为柏拉图，在中国又称为排列图，又称ABC图，亦可称重点分析图。

office2016柏拉图制作⽅法详细图⽂解答Office 2016版柏拉图制作⽅法
在excel中建⽴数据如图1，插⼊柱状图
选择数据中的柱状图，右键选择更改图表类型，如图2：
调整纵横坐标轴，频次最⼩0，最⼤为频次和131
调整频次柱状图宽度，选定柱状图，右键选择设置数据系列格式，间隙宽度为0，如下图
双击图表选择添加图表元素中的添加次要横坐标轴，选定次要坐标轴选择设置坐标轴格式为在刻度线上
选定图表，右键选择数据，选定累计百分⽐编辑系列值如下图
得到柏拉图。

选择次要坐标轴，设置次要坐标轴格式，标签位置选择为⽆。

选择折线图，右键添加数据标签。

得到下图
再添加图表元素中添加坐标，得到完整柏拉图。

谢谢观看。

用EXCEL划柏拉图陈锦河老师提供一、依據課堂案例在ecxel上完成此統計表二、繪製柏拉圖雛形1. 用左手按住Ctrl+Al t，右手操作滑鼠以下籃色區塊Mark起來2. 選取圖表精靈（出現對話框）3. 點選自訂類型\ 雙軸直線圖加直條圖3. 按完成，出現如下圖表4. 選取圖表，按滑鼠右鍵出現選單，選擇圖表選項＼標題，輸入圖表、類別X軸、數值Y 軸、次要數值Y軸標題5. 按確定後得到下圖三、調整數值Y軸與次要數值Y軸，使對應刻度一致。

1. 選取Y軸，按滑鼠右鍵，選取座標軸格式2. 出現下圖3. 選取刻度4. 將最大值改為250（同累計不良數）、主要刻度改為50，如此可將數值Y軸劃分為五個區間（如下圖）5. 選取次要數值Y軸，按滑鼠右鍵，選取座標軸格式＼刻度，將最大值改為1（同累計不良率100%）、主要刻度改為0.2，如此可將次要數值Y軸劃分為五個區間（如下圖）四、消除柱與柱之間的間隔1. 選取柱狀圖，按滑鼠右鍵，選取資料數列格式＼選項，修改類別間距為0，2. 按確定，得到下圖五、在圖面上清楚標註相關數據1. 在柱狀圖上標示出各不良項目的不良數，選取柱狀圖，按滑鼠右鍵，選取資料數列格式＼資料標籤，勾選資料包含內容2. 按確定，得到下圖3. 在推移圖上標示出各不良項目的累計不良率，選取推移圖，按滑鼠右鍵，選取資料數列格式＼資料標籤，勾選資料包含內容，按確定，得到下圖六、想辦法把累計不良率的資料點移至柱狀圖的右上角1. 在統計表內增加一個0，如下圖2. 於累計不良率的資料來源中包含此欄，選取圖表，按滑鼠右鍵，點選來源資料＼數列＼，點選數列中的累計不良率，如下圖3. 將滑鼠移至數值(V)，重新定義資料來源，使資料來源包含“F2”（用左手按住Ctrl+Al t，右手操作滑鼠）5. 選取圖表，按滑鼠右鍵，點選圖表選項＼座標軸＼，勾選X次座標軸，如下圖7. 選取累計不良率推移圖，按滑鼠右鍵，點選資料數列格式＼選項，勾選漲跌線定，得到下圖（達到目的了，很神奇吧!!）七、多出次分類X軸，怪怪的，得想辦法把它去掉~1. 取圖表，按滑鼠右鍵，點選來源資料＼數列＼，數列選擇不良數，重新定義第二類別X軸標籤範圍，選取空白區域，2. 按確定，得到下圖3. 調整第二數值座標軸格式為“百分比”，此時推移圖與第二數值座標軸的百分比數值（100%）重疊，請手動微調位置。

Excel不会制作柏拉图？简单快速一分钟搞定
1.建立需要使用的数据。

2.选择数据建立图表。

先选择柱状图即可
3.建立图表后，选择“累计占比”数据，右键点击，然后左键单击“设置数据系列格式”。

选中“累计占比“数据”
选择“数据系列格式”
4.添加次要坐标轴：直接在选项内选一下就行啦。

5.再次选中“累计占比”数据，右键单击，选择“更改系列图表类型”，选择折线图。

右键单击“累计占比”数据，更改图表类型
6.选择“迟到人数”项，右键单击，选择“设置数据系列格式”，将“分类间距”调整为0.
右键点击“迟到人数”设置柱状图间隔
7.选中图表，在布局中依次添加标题、单位。

并按照自我喜好美化就可以啦。

添加标题及单位
PS：小编每周至少发文五篇，主要对象是0基础Office教程，关注小编不迷路。

用Excel做柏拉图有多种作法，有时想做又记不起来，利用空闲把它记录并分享。

柏拉图绘制时累积折线有人喜欢从0开始，有人不从0开始，用Excel绘图的差异是数据准备的动作，累积折线从0开始的柏拉图因为柱形图与折线的项目数不等而稍微复杂，文中步骤1数据配置与步骤2程序1是区别的关键步骤1：准备数据数据于Excel工作表上步骤2：制作柏拉图1 制作”不良率”、”累积比率”柱形图，后将“累积比率”改为XY散点图步骤2：制作柏拉图1 制作”不良率”、”累积比率”柱形图，后将“累积比率” 改为XY散点图(1) 累积折线非从0开始- 选取A1:C6 区域作成柱形图- 点”累积比率”，鼠标右键选图表类型 - XY散点图(2) 累积折线是从0开始- 选取A1:B6 区域作成柱形图- 柱形图加入“累积比率”柱形图(从柱形图的表"源数据"，添加系列2，值(Y)= C2:C7- 修改”累积比率”图表类型为 XY散点图- 添加XY散点图的X值 =D2:D72 润饰(1) 启用图表选项：先点图区任意点，鼠标右键选图表选项进行- 显示次坐标轴的数值X轴与数值Y轴- 去除任何网络线- 去除图例- 加入标题(2) 修改坐标轴刻度(在坐标轴上双击)- 修改主坐标轴数值Y轴刻度为 0~0.215 (不良率合计)- 修改次坐标轴数值Y轴刻度为 0~1 (累积比率合计100%)- 修改次坐标轴数值X轴刻度为 0~5 (不良内容共5个项目)(3) 柱形图分类间距改为0(4) 连接累积比率各点为折线(5) 隐藏次坐标轴数值X轴- 次坐标轴数值X轴上双击，图案卷标下将坐标轴，主要刻度线类型，刻度线标签勾选为”无"。

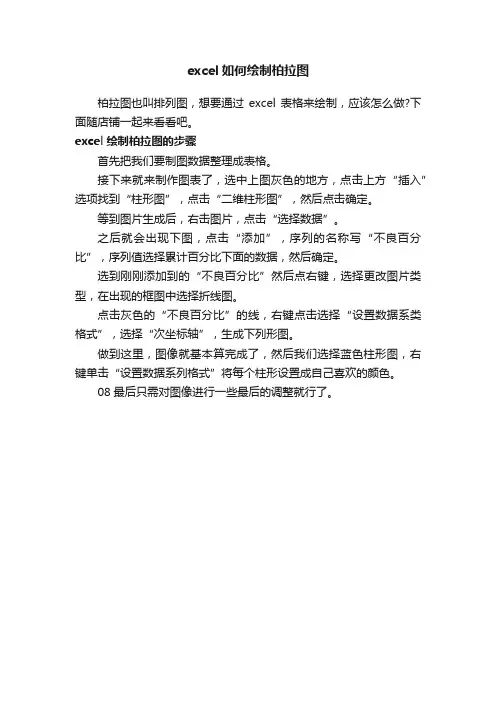

excel如何绘制柏拉图
柏拉图也叫排列图，想要通过excel表格来绘制，应该怎么做?下面随店铺一起来看看吧。

excel绘制柏拉图的步骤
首先把我们要制图数据整理成表格。

接下来就来制作图表了，选中上图灰色的地方，点击上方“插入”选项找到“柱形图”，点击“二维柱形图”，然后点击确定。

等到图片生成后，右击图片，点击“选择数据”。

之后就会出现下图，点击“添加”，序列的名称写“不良百分比”，序列值选择累计百分比下面的数据，然后确定。

选到刚刚添加到的“不良百分比”然后点右键，选择更改图片类型，在出现的框图中选择折线图。

点击灰色的“不良百分比”的线，右键点击选择“设置数据系类格式”，选择“次坐标轴”，生成下列形图。

做到这里，图像就基本算完成了，然后我们选择蓝色柱形图，右键单击“设置数据系列格式”将每个柱形设置成自己喜欢的颜色。

08最后只需对图像进行一些最后的调整就行了。

老板让我制作柏拉图，我不会，同事用Excel6步搞定！今天我们来学习下如何在Excel中制作柏拉图，这个图表在的应用非常广泛，各行各业都能见到它的身影，相信很多人都不陌生，做法也并不难，下面我们就以食堂投诉分析为例，来讲解下制作方法一、柏拉图的作用柏拉图又名帕累托图，是“二八法则”的图形化体现。

即80%的问题是由20%的原因所造成的。

在项目管理中，我们只需找到20%的关键性原因，就能解决项目的绝大部分问题如上图，是一个食堂投诉的柏拉图，通过观察会发现，【价格贵】，【座位不够】，【排队时间长】这三项投诉已经占据了80%的比例，所以我们只需要着重解决这3项，就能显著提高食堂的满意度，降低投诉率。

二、构建辅助数据想要制作柏拉图，我们还需要构建一个复制数据，在表格中计算下投诉的【累积占比】在开始计算之前，我们需要点对表格中的【投诉次数】进行【降序排序】，然后使用公式计算累计占比公式：=SUM($B$3:B3)/SUM($B$3:$B$9)三、插入图表选择数据，然后在图表中插入一个柱形图，显示图标后找到【更改图表类型】，在最下方选择组合图，我们将【累计占比】更改为【带数据标记的折线图】然后勾选【次坐标轴】，将折线图放在次坐标轴上之后点击柱形图，按下Ctrl+1调出设置窗口，将【间隙宽度】直接设置为0即可，这样就会显示为柱形图的最大宽度，最后再为柱形图设置一个灰色的边框线即可四、调整折线图现在我们需要将折线图与坐标轴的0点重合，这个需要进行2次调整首先在【累积占比】这个数据源中新增一个数字0，让折现图向下移动，与Excel轴重合可将【累积占比】直接引用出来，然后在上方新增一个0值，把这一列数据替换为折线图的数据源即可之后点击图表，在上方找到【图表设置】在最右侧找到【添加图表元素】，选择【坐标轴】，为图标新增【次要横坐标轴】，就会在上面显示一个X轴之后点击X轴，按下Ctrl+1调出设置窗口，在右侧找到坐标轴位置，勾选【在刻度线之上】，这样的话折现图就会从0点开始了五、添加数据标签将左侧Y轴的最小值设置为0，最大值设置为138，它是总的投诉次数将右侧Y轴的最小值设置为0，最大值设置为1，然后更改显示方式为百分比显示之后为图表新增数据标签，并且将标签放在【靠下的位置】，将【0】与【100%】这2个标签手动删除，我们可以使用坐标轴的标签来展示。
