图 4-6 HK (a) 内部结构； (b) 图形符号
对于照明和电热负载，可选用额定电压220 V或250 V， 额定电流大 于所有负载额定电流的开关。对于电动机的控制， 可选用额定电流大于 电动机额定电流３倍的开关。
胶盖刀开关的型号(HK 2—□/□)
安装和使用胶盖开关时应注意下列事项：
(1)电源进线应接在静触头一边的进线端（进线座应在上方），用 电设备应接在动触头一边的出线端。这样，当开关断开时，闸刀和熔体 均不带电，以保证更换熔体时的安全。（上进下出）
第1章 常用低压电器

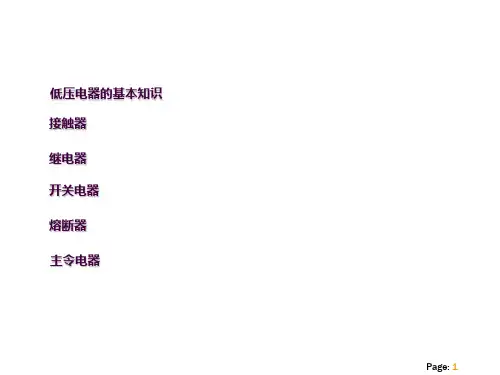

4.1 低压电器的基础知识 4.2 低压开关 4.3 熔断器 4.4 接触器 4.5 继电器 4.6 主令电器 4.7 常用其它低压电器
低压电器图片
HK系列刀开关 带熔断器刀开关
带熔断器刀开关
三相刀开关
三相刀开关
防爆刀开关
自动电源转换开关 万能转换开关
可逆转换开关
各种类型按钮 按钮
（2） 有填料螺旋式熔断器：它由瓷帽、熔管、瓷套及瓷座等组成。 熔管是一个瓷管，内装熔体和灭弧介质石英砂， 熔体的两端焊在熔管 两端的金属盖上，其一端标有不同颜色的熔断指示器，当熔体熔断时指 示器弹出，便于发现并更换同型号的熔管。有填料螺旋式熔断器外形结 构如图4-12所示。
图4-12 有填料螺旋式熔断器 (a) 外型； (b) 结构
交流接触器线圈在其额定电压的85%～105%时，能可靠地工作。电压 过高，则磁路趋于饱和，线圈电流将显著增大， 线圈有被烧坏的危险； 电压过低，则吸不牢衔铁，触头跳动， 不但影响电路正常工作，而且线 圈电流会达到额定电流的十几倍，使线圈过热而烧坏。因此，电压过高或 过低都会造成线圈发热而烧毁。
灭弧措施主要有以下几种： (1)拉长电弧：依靠触点的分开， 机械地拉长
