第30卷第1期2008年3月湖北大学学报(自然科学版)Journal of Hubei University (Natural Science )Vol.30 No.1 Mar.,2008 收稿日期:2006206202作者简介:雷辉(19812 ),男,硕士生文章编号:100022375(2008)0120029205用ANSYS 软件分析压电陶瓷的振动状态雷辉,周双娥(湖北大学数学与计算机学院,湖北武汉430062)摘 要:近年来,压电陶瓷的应用日趋广泛.但是由于压电陶瓷片的边界条件和应力状况比较复杂,利用传统实验手段对其研究不仅耗时费力,而且其结果具有很强的局部性,因此利用大型通用仿真软件ANSYS 8.0来进行计算机仿真.通过对压电陶瓷片中的耦合效应进行计算机模拟分析,得出压电陶瓷的振动状态图.实验结果表明ANSYS 8.0在处理压电耦合场这方面有很强的处理能力,大大简化了建模和计算,强大的后处理功能更是让研究者能够很直观地获得数据结果和模拟图像. 关键词:仿真;压电陶瓷;振动状态 中图分类号:TP302 文献标志码:A1 引言计算机仿真技术是以多种学科和理论为基础,以计算机及其相应构件为工具,通过虚拟试验的方法来分析和解决问题的一门综合性技术[1].近年来,压电陶瓷的应用日趋广泛,而在实际应用中,特别是将压电陶瓷技术应用于混凝土结构的监测中,由于压电陶瓷片的边界条件和应力状况比较复杂,利用传统实验手段对其研究不仅耗时费力,而且其结果具有很强的局部性[2].因此利用计算机仿真技术对压电陶瓷进行研究具有较好的理论与实际意义.本文中利用大型通用有限元分析软件ANS YS 8.0,对压电陶瓷片中的耦合效应进行模拟分析,并得出其模态和谐振态,实验表明ANS YS 8.0能很好地解决压电陶瓷片的压电耦合问题.图1 处理器模型2 ANSYS 仿真原理ANS YS 软件是融结构、流体、电场、磁场、声场分析于一体的大型通用有限元分析软件,由世界上最大的有限元分析软件公司之一的美国ANS YS 开发,它能与多数CAD 软件接口,实现数据的共享和交换.20世纪90年代该软件开始在我国的机械制造、航空航天、汽车交通、铁道、石油化工、能源等领域得到应用,为各领域中产品设计、科学研究作出了很大的贡献[3].ANS YS 软件使用统一的集中式数据库来存储所有模型数据和求解结果(见图1)[4].模型数据(包括实体模型和有限元模型、材料等)通过前处理器写入数据库;载荷和求解结果通过求解器写入数据库;后处理结果通过后处理器写入数据库.3 处理过程3.1 定义材料参数 材料参数包括定义单元类型,这里选取了solid226,并在它的option 选项里选择压 湖北大学学报(自然科学版)第30卷30电这个选项.然后定义压电陶瓷的密度、介电常数、刚度系数和压电常数,后两个参数是用矩阵的形式来表示的.为了方便后期的网格划分处理,添加了一个单元类型mesh200,它主要用来进行面划分,下一节将详细介绍.定义材料参数的部分代码及注释如下所示:ET,1,SOL ID226,101 !定义solid226单元类型KEYOP T,1,1,1001!在solid226选项中选择压电选项ET,2,M ESH200!3!定义mesh200单元类型KEYOP T,2,1,7KEYOP T,2,2,0MPTEMP,,,,,,,,MPTEMP,1,0MPDA TA,DENS,1,7600!定义压电陶瓷密度TB,AN EL,1,1,21,0!定义压电陶瓷的刚度系数TB TEMP,0TBDA TA,,1.32e11,7.1e10,7.3e10,,,TBDA TA,,1.32e11,7.3e10,,,,1.15e11TBDA TA,,,,,3.0e10,,TBDA TA,,2.6e10,,2.6e10,,,MPTEMP,,,,,,,,!定义压电陶瓷的介电常数MPTEMP,1,0MPDA TA,PERX,1,,7.124e-9MPDA TA,PER Y,1,,7.124e-9MPDA TA,PERZ,1,,5.841e-9TB,PIEZ,1,,,0!定义压电陶瓷的压电系数TBMODIF,1,1,TBMODIF,1,2,TBMODIF,1,3,-4.1TBMODIF,2,1,TBMODIF,2,2,TBMODIF,2,3,-4.1TBMODIF,3,1,TBMODIF,3,2,TBMODIF,3,3,14.1TBMODIF,4,1,TBMODIF,4,2,TBMODIF,4,3,TBMODIF,5,1,TBMODIF,5,2,10.5TBMODIF,5,3,TBMODIF,6,1,10.5TBMODIF,6,2,TBMODIF,6,3,3.2 建立模型及网格划分 首先新建一个长为0.005m,宽为0.001m的矩形.然后选取单元类型为mesh200,对该矩形进行面划分,其中长和宽分别划分8份和10份,结果如图2所示.然后用操作选项中的Ext rude命令将其扩展成一个已划分好的圆盘体,其中要在Extrude选项中将单元类型选择为solid226,并在要划分的数目中填入10.接着用Extrude命令将其扩展成一个圆盘,其扩展结果如图3所示.第1期雷辉等:用ANSYS 软件分析压电陶瓷的振动状态31 图2 面划分图 图3 体划分图3.3 添加约束条件和负载 添加的约束条件是在上、下表面的圆心处分别添加位移约束,使其只能沿纵向方向移动.具体代码及注释如下:nsel ,s ,loc ,y ,0nsel ,r ,loc ,z ,0nsel ,r ,loc ,x ,0!选取下表面圆心上的点d ,all ,ux ,0!使其不能沿x 方向运动d ,all ,uz ,0!使其不能沿y 方向运动nsel ,s ,loc ,y ,0.001!选取上表面圆心上的点nsel ,r ,loc ,z ,0!同理nsel ,r ,loc ,x ,0d ,all ,ux ,0d ,all ,uz ,0给圆盘添加的电压负载是在圆盘的上下表面的两个电极上加上耦合电压,其电压值分别为5伏和0伏.这样使得圆盘上下电势差为5伏.其代码及注释如下:nsel ,s ,loc ,y ,0!选取下表面所有节点cp ,1,volt ,all !为下表面添加耦合电压3get ,n_bot ,node ,0,num ,min !定义下表面的电极节点nsel ,s ,loc ,y ,0.001!选取上表面所有节点cp ,2,volt ,all !为上表面添加耦合电压3get ,n_top ,node ,0,num ,min !定义上表面的电极节点nsel ,all !选取所有节点d ,n_bot ,volt ,0!下表面加0伏电压d ,n_top ,volt ,5!上表面加5伏电压3.4 静态和模态下的处理 首先选择处理状态为静态,并在此状态下得出其静态电容,代码及注释如下:/SOL !进入处理环节AN T YPE ,0!选择静态处理/STA TUS ,SOL U SOL V E !求解3get ,cs ,node ,n_top ,rf ,chrg !得到上电极电量值fini !处理结束3SET ,cs ,abs (cs )/5!得到静态电容接着进行模态分析,设定它有20个子步,频率范围为02200000Hz ,并且将上表面短路,代码及注释如下:/SOL U !进入处理环节AN T YPE ,2!选择模态处理MODOPT ,L ANB ,20!定义处理方法和子步数EQSL V ,SPAR !选择处理器MXPAND ,20,,,1!要显示的子步数L UMPM ,0PSTRES ,0MODOPT ,L ANB ,20,0,2000000,,OFF !定义频率范围32 湖北大学学报(自然科学版)第30卷d ,n_top ,volt ,0!上表面短路nsel ,all!选择所有节点/STA TUS ,SOL USOL V E !求解3.5 后处理 后处理是指检查并分析求解的结果的相关操作.这是分析中最重要的环节之一,因为任何分析的最终目的都是为了研究作用在模型上的的载荷是如何影响设计的[5].检查分析结果可使用两个后处理器:POST1(通用后处理器)和POST26(时间历程后处理器).POST1允许检查整个模型在某一载荷步和子步(或对某一特定时间点或频率)的结果.POST26可以检查模型的指定节点的某一结果项相对于时间、频率或其它结果项的变化.在求解时,ANS YS 将结果写入结果文件,进行后处理时,结果文件必须存在且可用.结果文件名的后缀取决于分析类型,对于结构分析的结果文件的后缀为RST [6].本次实验只用到了POST1.在后处理中利用一个循环语句可以得出不同频率下的动态电容、动态电感、电量以及阻抗值.其代码和注释如下:/POST13SET ,nmodes ,20!定义nmodes =203dim ,C ,array ,nmodes!定义电容数组3dim ,L ,array ,nmodes!定义电感数组3SET ,PI2,233.14159!定义PI2=233.14159set ,first!设定第一个子步/com ,3do ,i ,1,nmodes !定义一个循环,从1到20步3get ,Fi ,mode ,i ,freq !得到该步的频率值3get ,Qi ,node ,n_top ,rf ,chrg !得到该步的电量值3SET ,Omi ,Pi23Fi !将线速度转化为角速度3SET ,C (i ),(Qi/Omi )332!计算相关的动态电容3SET ,L (i ),1/(Omi 3323C (i ))!计算相关的动态电感/com ,Mode %i %!在输出窗口中显示第几步/com ,Resonant f requency F =%Fi %Hz !在输出窗口中显示频率值/com ,Dynamic capacitance C =%C (i )%F !在输出窗口中显示动态电容值/com ,Dynamic inductance L =%L (i )%H !在输出窗口中显示动态电感值/com ,charge Q =%Qi %C!在输出窗口中显示电量值/com ,Impedance R =%5/(233.141593Fi 3Qi )%!在输出窗口中显示阻抗值/com ,set ,next !进入下一个子步3enddo!循环结束FINISH同时可以在主菜单的Animation 选项下看一下压电圆盘在各个不同频率下的振动状态,这里截取了几个振动图,如图4所示:(a )频率为29728Hz (b )频率为65741Hz (c )频率为53476Hz图4 振动状态图第1期雷辉等:用ANSYS软件分析压电陶瓷的振动状态33 4 结束语本文对压电陶瓷圆盘添加了约束和对称负载,解决了压电陶瓷压电场与结构场的耦合问题,并且最终得到了压电圆盘在静态下的电容值,以及它在模态下的动态电容、动态电感、电量和阻抗,而且还可以观察圆盘在各个不同频率下的振动状态,以便于今后对材料性能的研究以及对材料的改进.同时,不难发现Ansys8.0在处理压电耦合场这方面有很强的处理能力,像Solid226就是专门针对压电分析而定义的,而且Ansys8.0在其材料库中建立了相关的压电材料,因此大大简化了有限元的建模和计算,强大的后处理功能更是让研究者能够很直观的获得数据结果和模拟图像.参考文献:[1]林书玉,张福成.压电陶瓷圆片振子的多模耦合振动[J].电子学报,1994,12:43249.[2]姜德义,郑拯宇.压电陶瓷片耦合振动模态的ANSYS模拟分析[J].传感技术学报,2003,12:9216.[3]陈大任.压电陶瓷微位移驱动器概述[J].电子元件与材料,1994,2:33240.[4]邵蕴秋.ANSYS8.0有限元分析实例导航[M].北京:中国铁道出版社,2004.[5]刘涛.精通ANSYS[M].北京:清华大学出版社,2002.[6]任重.ANSYS实用分析教程[M].北京:北京大学出版社,2003.Using ANSYS to analyze the vibration state of piezoelectric ceramicL EI Hui,ZHOU Shuang2e(School of Mathematics and Computer Science,Hubei University,Wuhan430062,China) Abstract:The application of piezoelect ric ceramic becomes more and more extensive,However,it needs to take much more time to st udy it by t raditional experiment s and t he result s are often unilateral for complex prezoelect ric ceramics boundary co ndition and st ress state.In t his view,we use big2scale general piezoelect ric ceramic’s boundary condition and st ress state simulating software ANS YS8.0to carry t hrough comp uter simulation.We gain t he pict ure of piezoelect ric ceramic’s vibration state by using comp uter to analyze t he coupling effect of piezoelect ric ceramic.The experiment result indicates t hat ANS YS8.0can competently deal wit h p roblems about piezoelectric coupling field.It optimizes t he time of creating model and comp uting largly,and it s st rong f unction of post dealing makes researchers can directly obtain data result s and simulating images.K ey w ords:simulation;piezoelect ric ceramic;vibratio n state(责任编辑肖铿,胡小洋)。
ANSYS瞬态分析实例ANSYS（ANalysis SYStem）是一种流行的工程模拟软件，广泛应用于各个领域，包括结构力学、流体力学、热传导和电磁场分析等方面。
在ANSYS中，瞬态分析是一种在物体受到短暂或周期性载荷作用下，模拟其动态响应的方法。
下面将介绍一个ANSYS瞬态分析的实例。
这个实例是根据汽车上的减震器设计一个座椅的瞬态分析。
在汽车行驶过程中，道路的不平整会导致减震器不断进行压缩和回弹，从而对座椅作用力产生冲击。
为了确保座椅能够有效地吸收冲击并保证驾驶员和乘客的舒适性，需要进行瞬态分析。
首先，需要根据座椅的几何模型进行建模。
使用ANSYS的CAD工具，可以绘制出座椅的三维几何模型。
然后，根据座椅材料的力学特性，如弹性模量、泊松比等，对座椅进行材料属性的定义。
接下来，需要对座椅的约束条件进行定义。
在这个实例中，假设座椅与地面之间存在一个理想刚度的连接。
这意味着座椅无法在垂直方向上移动，而只能进行压缩和回弹。
然后，需要定义一个驾驶员上座的载荷。
在这个实例中，假设驾驶员对座椅的作用力具有一个正弦波形的周期性载荷，模拟道路不平整带来的冲击。
在定义完约束条件和载荷后，需要进行网格划分。
ANSYS使用有限元分析方法，将物体离散成许多小的有限元，并使用计算方法对每个有限元进行求解。
因此，对座椅进行网格划分是必要的。
接下来，可以进行求解。
在这个实例中，座椅受到周期性载荷的作用，因此需要进行瞬态分析。
ANSYS会对每个时间步长进行求解，模拟座椅的动态响应。
在求解过程中，可以观察座椅的位移、应变等结果。
最后，可以对结果进行后处理。
ANSYS提供了各种可视化和分析工具，可以对模拟结果进行动画演示、应变云图、频谱分析等。
这些工具可以帮助工程师更直观地理解座椅在瞬态载荷下的动态行为，并优化设计方案。
通过以上步骤，可以利用ANSYS进行座椅的瞬态分析。
这个实例是ANSYS瞬态分析在汽车工程中的一个应用，但实际上瞬态分析可以用于各种领域，如航空航天、建筑结构等。
§3.1瞬态动力学分析的定义瞬态动力学分析（亦称时间历程分析）是用于确定承受任意的随时间变化载荷结构的动力学响应的一种方法。
可以用瞬态动力学分析确定结构在稳态载荷、瞬态载荷和简谐载荷的随意组合作用下的随时间变化的位移、应变、应力及力。
载荷和时间的相关性使得惯性力和阻尼作用比较重要。
如果惯性力和阻尼作用不重要，就可以用静力学分析代替瞬态分析。
瞬态动力学的基本运动方程是：其中：[M] =质量矩阵[C] =阻尼矩阵[K] =刚度矩阵{}=节点加速度向量{}=节点速度向量{u} =节点位移向量在任意给定的时间，这些方程可看作是一系列考虑了惯性力（[M]{}）和阻尼力（[C]{}）的静力学平衡方程。
ANSYS程序使用Newmark时间积分方法在离散的时间点上求解这些方程。
两个连续时间点间的时间增量称为积分时间步长（integration time step）。
§3.2学习瞬态动力学的预备工作瞬态动力学分析比静力学分析更复杂，因为按“工程”时间计算，瞬态动力学分析通常要占用更多的计算机资源和更多的人力。
可以先做一些预备工作以理解问题的物理意义，从而节省大量资源。
例如，可以做以下预备工作：1.首先分析一个较简单模型。
创建梁、质量体和弹簧组成的模型，以最小的代价深入的理解动力学认识，简单模型更有利于全面了解所有的动力学响应所需要的。
2.如果分析包括非线性特性，建议首先利用静力学分析掌握非线性特性对结构响应的影响规律。
在某些场合，动力学分析中是没必要包括非线性特性的。
3.掌握结构动力学特性。
通过做模态分析计算结构的固有频率和振型，了解这些模态被激活时结构的响应状态。
同时，固有频率对计算正确的积分时间步长十分有用。
4.对于非线性问题，考虑将模型的线性部分子结构化以降低分析代价。
<<高级技术分指南>>中将讲述子结构。
§3.3三种求解方法瞬态动力学分析可采用三种方法：完全（Full）法、缩减（Reduced）法及模态叠加法。
§3.1瞬态动力学分析的定义瞬态动力学分析（亦称时间历程分析）是用于确定承受任意的随时间变化载荷结构的动力学响应的一种方法。
可以用瞬态动力学分析确定结构在稳态载荷、瞬态载荷和简谐载荷的随意组合作用下的随时间变化的位移、应变、应力及力。
载荷和时间的相关性使得惯性力和阻尼作用比较重要。
如果惯性力和阻尼作用不重要，就可以用静力学分析代替瞬态分析。
瞬态动力学的基本运动方程是：其中：[M] =质量矩阵[C] =阻尼矩阵[K] =刚度矩阵{}=节点加速度向量{}=节点速度向量{u} =节点位移向量在任意给定的时间，这些方程可看作是一系列考虑了惯性力（[M]{}）和阻尼力（[C]{}）的静力学平衡方程。
ANSYS程序使用Newmark时间积分方法在离散的时间点上求解这些方程。
两个连续时间点间的时间增量称为积分时间步长（integration time step）。
§3.2学习瞬态动力学的预备工作瞬态动力学分析比静力学分析更复杂，因为按“工程”时间计算，瞬态动力学分析通常要占用更多的计算机资源和更多的人力。
可以先做一些预备工作以理解问题的物理意义，从而节省大量资源。
例如，可以做以下预备工作：1.首先分析一个较简单模型。
创建梁、质量体和弹簧组成的模型，以最小的代价深入的理解动力学认识，简单模型更有利于全面了解所有的动力学响应所需要的。
2.如果分析包括非线性特性，建议首先利用静力学分析掌握非线性特性对结构响应的影响规律。
在某些场合，动力学分析中是没必要包括非线性特性的。
3.掌握结构动力学特性。
通过做模态分析计算结构的固有频率和振型，了解这些模态被激活时结构的响应状态。
同时，固有频率对计算正确的积分时间步长十分有用。
4.对于非线性问题，考虑将模型的线性部分子结构化以降低分析代价。
<<高级技术分指南>>中将讲述子结构。
§3.3三种求解方法瞬态动力学分析可采用三种方法：完全（Full）法、缩减（Reduced）法及模态叠加法。

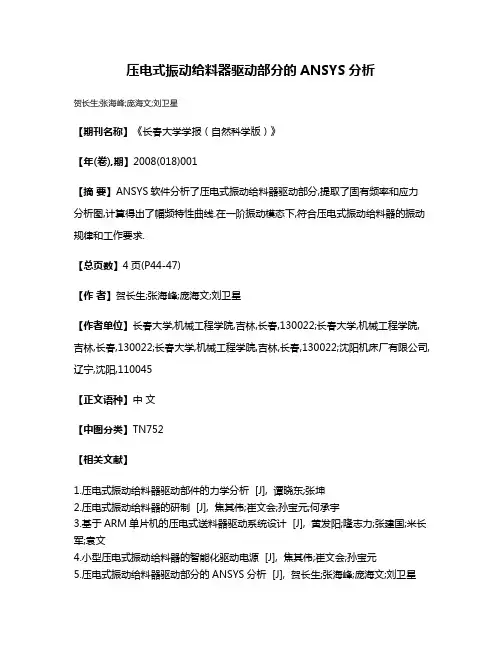

压电式振动给料器驱动部分的ANSYS分析
