ansys瞬态分析解析

§3.1瞬态动力学分析的定义瞬态动力学分析（亦称时间历程分析）是用于确定承受任意的随时间变化载荷结构的动力学响应的一种方法。

可以用瞬态动力学分析确定结构在稳态载荷、瞬态载荷和简谐载荷的随意组合作用下的随时间变化的位移、应变、应力及力。

载荷和时间的相关性使得惯性力和阻尼作用比较重要。

如果惯性力和阻尼作用不重要，就可以用静力学分析代替瞬态分析。

瞬态动力学的基本运动方程是：其中：[M] =质量矩阵[C] =阻尼矩阵[K] =刚度矩阵{}=节点加速度向量{}=节点速度向量{u} =节点位移向量在任意给定的时间，这些方程可看作是一系列考虑了惯性力（[M]{}）和阻尼力（[C]{}）的静力学平衡方程。

ANSYS程序使用Newmark时间积分方法在离散的时间点上求解这些方程。

两个连续时间点间的时间增量称为积分时间步长（integration time step）。

§3.2学习瞬态动力学的预备工作瞬态动力学分析比静力学分析更复杂，因为按“工程”时间计算，瞬态动力学分析通常要占用更多的计算机资源和更多的人力。

可以先做一些预备工作以理解问题的物理意义，从而节省大量资源。

例如，可以做以下预备工作：1.首先分析一个较简单模型。

创建梁、质量体和弹簧组成的模型，以最小的代价深入的理解动力学认识，简单模型更有利于全面了解所有的动力学响应所需要的。

2.如果分析包括非线性特性，建议首先利用静力学分析掌握非线性特性对结构响应的影响规律。

在某些场合，动力学分析中是没必要包括非线性特性的。

3.掌握结构动力学特性。

通过做模态分析计算结构的固有频率和振型，了解这些模态被激活时结构的响应状态。

同时，固有频率对计算正确的积分时间步长十分有用。

4.对于非线性问题，考虑将模型的线性部分子结构化以降低分析代价。

<<高级技术分指南>>中将讲述子结构。

§3.3三种求解方法瞬态动力学分析可采用三种方法：完全（Full）法、缩减（Reduced）法及模态叠加法。

§3.1瞬态动力学分析的定义瞬态动力学分析（亦称时间历程分析）是用于确定承受任意的随时间变化载荷结构的动力学响应的一种方法。

可以用瞬态动力学分析确定结构在稳态载荷、瞬态载荷和简谐载荷的随意组合作用下的随时间变化的位移、应变、应力及力。

载荷和时间的相关性使得惯性力和阻尼作用比较重要。

如果惯性力和阻尼作用不重要，就可以用静力学分析代替瞬态分析。

瞬态动力学的基本运动方程是：其中：[M] =质量矩阵[C] =阻尼矩阵[K] =刚度矩阵{}=节点加速度向量{}=节点速度向量{u} =节点位移向量在任意给定的时间，这些方程可看作是一系列考虑了惯性力（[M]{}）和阻尼力（[C]{}）的静力学平衡方程。

ANSYS程序使用Newmark时间积分方法在离散的时间点上求解这些方程。

两个连续时间点间的时间增量称为积分时间步长（integration time step）。

§3.2学习瞬态动力学的预备工作瞬态动力学分析比静力学分析更复杂，因为按“工程”时间计算，瞬态动力学分析通常要占用更多的计算机资源和更多的人力。

可以先做一些预备工作以理解问题的物理意义，从而节省大量资源。

例如，可以做以下预备工作：1.首先分析一个较简单模型。

创建梁、质量体和弹簧组成的模型，以最小的代价深入的理解动力学认识，简单模型更有利于全面了解所有的动力学响应所需要的。

2.如果分析包括非线性特性，建议首先利用静力学分析掌握非线性特性对结构响应的影响规律。

在某些场合，动力学分析中是没必要包括非线性特性的。

3.掌握结构动力学特性。

通过做模态分析计算结构的固有频率和振型，了解这些模态被激活时结构的响应状态。

同时，固有频率对计算正确的积分时间步长十分有用。

4.对于非线性问题，考虑将模型的线性部分子结构化以降低分析代价。

<<高级技术分指南>>中将讲述子结构。

§3.3三种求解方法瞬态动力学分析可采用三种方法：完全（Full）法、缩减（Reduced）法及模态叠加法。

4.1瞬态传热的定义ANSYS/Multiphysics , ANSYS/Mechanical, ANSYS/FLOTRANANSYS/Professional 这些产品支持瞬态热分析。

瞬态热分析用于计算一个系统 的随时间变化的温度场及其它热参数。

在工程上一般用瞬态热分析计算温度场， 并将之作为热载荷进行应力分析。

许多传热应用一热处理问题，喷管，引擎堵塞, 管路系统，压力容器等，都包含瞬态热分析。

瞬态热分析的基本步骤与稳态热分析类似。

主要的区别是瞬态热分析中的载 荷是随时间变化的。

为了表达随时间变化的载荷，可使用提供的函数工具描述载 荷〜时间曲线并将该函数作为载荷施加（请参考《ANSYS Basic Porcedures Guide 》中的“施加函数边界条件载荷”），或将载荷〜时间曲线分为载荷步。

载荷〜时间曲线中的每一个拐点为一个载荷步，如下图所示：图4-1用荷载步定义时变荷载对于每一个载荷步，必须定义载荷值及时间值，同时还需定义其它载荷步选 项，如：载荷步为渐变或阶跃、自动时间步长等，定义完一个载荷步的所有信息 后，将其写为载荷步文件，最后利用载荷步文件统一求解。

本章对一个铸件的分 析的实例对此有进一步说明。

4.2瞬态热分析中使用的单元和命令瞬态热分析中使用的单元与稳态热分析相同，第三章对单元有简单的描述。

要了解每个单元的详细说明，请参阅《 ANSYS Eleme nt Refere nee 》。

要了解每 个命令的详细功能，请参阅《ANSYS Comma nds Refere nce 。

4.3瞬态热分析的过程瞬态热分析的过程为：建模施加荷载并求解ANSYS 热分析指南（第四章） 第四章瞬态热分析Load▲ Stepped (KBCJ) ■SteppedSteady<state analysis在后处理中查看结果以下的内容将讲述瞬态分析的基本步骤，由于并不是每个瞬态分析的过程都一致，因此本书先对整个过程进行了一般的讲解，再进行实例的分析。

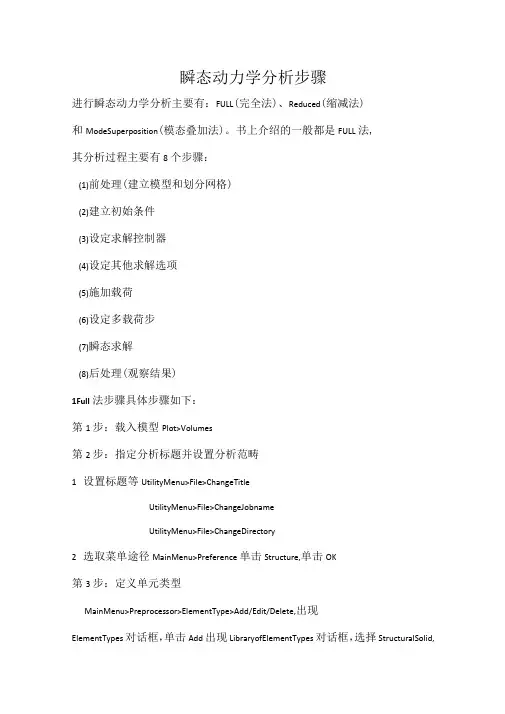

瞬态动力学分析步骤进行瞬态动力学分析主要有：FULL(完全法)、Reduced(缩减法)和ModeSuperposition(模态叠加法)。

书上介绍的一般都是FULL法,其分析过程主要有8个步骤：(1)前处理(建立模型和划分网格)(2)建立初始条件(3)设定求解控制器(4)设定其他求解选项(5)施加载荷(6)设定多载荷步(7)瞬态求解(8)后处理(观察结果)1Full法步骤具体步骤如下：第1步：载入模型Plot>Volumes第2步：指定分析标题并设置分析范畴1设置标题等UtilityMenu>File>ChangeTitleUtilityMenu>File>ChangeJobnameUtilityMenu>File>ChangeDirectory2选取菜单途径MainMenu>Preference单击Structure,单击OK第3步：定义单元类型MainMenu>Preprocessor>ElementType>Add/Edit/Delete,出现ElementTypes对话框，单击Add出现LibraryofElementTypes对话框，选择StructuralSolid,再右滚动栏选择Brick20node95,然后单击OK,单击ElementTypes对话框中的Close按钮就完成这项设置了。

第4步：指定材料性能选取菜单途径MainMenu>Preprocessor>MaterialProps>MaterialModels。

出现DefineMaterialModelBehavior对话框，在右侧Structural>Linear>Elastic>Isotropic,指定材料的弹性模量和泊松系数，Structural>Density指定材料的密度，完成后退出即可。

第5步：划分网格选取菜单途径MainMenu>Preprocessor>Meshing>MeshTool出现MeshTool对话框，一般采用只能划分网格，点击SmartSize下面可选择网格的相对大小（太小的计算比较复杂，不一定能产生好的效果，一般做两三组进行比较），保留其他选项，单击Mesh出现MeshVolumes对话框，其他保持不变单击PickAll,完成网格划分。

Ansys作业—瞬态热分析问题描述瞬态热分析实例1⏹长方形的板，几何参数及其边界条件如图3-6 所示。

板的宽度为5cm，其中间有一个半径为1cm 的圆孔。

板的初始温度为20℃，将其右侧突然置于温度为20℃且对流换热系数为100W/M2℃的流体中，左端置于温度为500℃的温度场，试计算：⏹（1）第1s 和第50s板内的温度分布情况。

⏹（2）整个板在前50s内的温度变化过程。

⏹（3）圆孔边缘A点处温度随时间变化曲线。

1.建立有限元模型首先建立瞬态传热分析所需的有限元模型，选择单元。

(1) 选择热分析单元，操作如下：GUI：Main Menu > Preprocessor > Element Type > Add/Edit/Delete在弹出的对话框中，单击Add。

在单元类型库对话框中选择Plane55单元。

单击OK。

命令：ET,1,PLANE55(2) 定义材料属性首先进入Define Material Model Behavior对话框，操作如下：GUI：Main Menu > Preprocessor > Material Props下面定义瞬态热分析所需的材料参数，如热传导率、比热容及材料密度：定义热传导GUI：Main Menu > Preprocessor > Material Props > Thermal > Conductivity > Isotropic 在弹出的定义材料热传导率对话框中的KXX 栏键入“5”。

命令：MPDATA,KXX,1,,5定义比热容GUI：Main Menu > Preprocessor > Material Props > Thermal > Specific Heat在弹出的定义比热容对话框中的C栏键入“200”。

命令：MPDATA,C,1,,200定义密度GUI：Main Menu > Preprocessor > Material Props > Thermal > Density在弹出密度定义对话框中的DENS栏键入“5000”。

§3.1瞬态动力学分析的定义瞬态动力学分析（亦称时间历程分析）是用于确定承受任意的随时间变化载荷结构的动力学响应的一种方法。

可以用瞬态动力学分析确定结构在稳态载荷、瞬态载荷和简谐载荷的随意组合作用下的随时间变化的位移、应变、应力及力。

载荷和时间的相关性使得惯性力和阻尼作用比较重要。

如果惯性力和阻尼作用不重要，就可以用静力学分析代替瞬态分析。

瞬态动力学的基本运动方程是：其中：[M] =质量矩阵[C] =阻尼矩阵[K] =刚度矩阵{}=节点加速度向量{}=节点速度向量{u} =节点位移向量在任意给定的时间，这些方程可看作是一系列考虑了惯性力（[M]{}）和阻尼力（[C]{}）的静力学平衡方程。

ANSYS程序使用Newmark时间积分方法在离散的时间点上求解这些方程。

两个连续时间点间的时间增量称为积分时间步长（integration time step）。

§3.2学习瞬态动力学的预备工作瞬态动力学分析比静力学分析更复杂，因为按“工程”时间计算，瞬态动力学分析通常要占用更多的计算机资源和更多的人力。

可以先做一些预备工作以理解问题的物理意义，从而节省大量资源。

例如，可以做以下预备工作：1.首先分析一个较简单模型。

创建梁、质量体和弹簧组成的模型，以最小的代价深入的理解动力学认识，简单模型更有利于全面了解所有的动力学响应所需要的。

2.如果分析包括非线性特性，建议首先利用静力学分析掌握非线性特性对结构响应的影响规律。

在某些场合，动力学分析中是没必要包括非线性特性的。

3.掌握结构动力学特性。

通过做模态分析计算结构的固有频率和振型，了解这些模态被激活时结构的响应状态。

同时，固有频率对计算正确的积分时间步长十分有用。

4.对于非线性问题，考虑将模型的线性部分子结构化以降低分析代价。

<<高级技术分指南>>中将讲述子结构。

§3.3三种求解方法瞬态动力学分析可采用三种方法：完全（Full）法、缩减（Reduced）法及模态叠加法。

ANSYSMaxwell瞬态分析案例解析1.Maxwell 2D: ⾦属块涡流损耗（⼀）启动W o r k b e n c h并保存1.在windows系统下执⾏“开始”→“所有程序”→ANSYS 15.0→Workbench 15.0命令，启动ANSYS Workbench 15.0，进⼊主界⾯。

2.进⼊Workbench后，单击⼯具栏中的按钮，将⽂件保存。

（⼆）建⽴电磁分析1.双击Workbench平台左侧的Toolbox→Analysis Systems→Maxwell 2D此时在Project Schematic中出现电磁分析流程图。

2.双击表A中的A2，进⼊Maxwell软件界⾯。

在Maxwell软件界⾯可以完成有限元分析的流程操作。

3.选择菜单栏中Maxwell 2D→Solution Type命令，弹出Solution Type对话框(1)Geometry Mode:Cylinder about Z(2)Magnetic:Transient(3)单击OK按钮4.依次单击Modeler→Units选项，弹出Set Model Units对话框，将单位设置成mm，并单击OK按钮。

（三）建⽴⼏何模型和设置材料1.选择菜单栏中Draw→Rectangle 命令，创建长⽅形在绝对坐标栏中输⼊：X=500，Y=0，Z=0，并按Enter键在相对坐标栏中输⼊：dX=20，dY=0，dZ=500，并按Enter键2.选中长⽅形，选择菜单栏中Edit→Duplicate along line命令在绝对坐标栏中输⼊：X=0，Y=0，Z=0，并按Enter键在相对坐标栏中输⼊：dX=50，dY=0，dZ=0，并按Enter键弹出Duplicate along line对话框，在对话框中Total Number:3，然后单击OK按钮。

3.选中3个长⽅形右击，在快捷菜单中选择Assign Material命令，在材料库中选择Aluminum，然后单击OK按钮。

ANSYS稳态和瞬态热模拟基本步骤基于ANSYS 9。

0一、稳态分析从温度场是否是时间的函数即是否随时间变化上，热分析包括稳态和瞬态热分析。

其中，稳态指的是系统的温度场不随时间变化，系统的净热流率为0，即流入系统的热量加上系统自身产生的热量等于流出系统的热量：（3-1）=0+-q q q流入生成流出在稳态分析中，任一节点的温度不随时间变化.基本步骤:（为简单起见，按照软件的菜单逐级介绍）1、选择分析类型点击Preferences菜单,出现对话框1。

对话框1我们主要针对的是热分析的模拟，所以选择Thermal.这样做的目的是为了使后面的菜单中只有热分析相关的选项.2、定义单元类型GUI：Preprocessor>Element Type〉Add/Edit/Delete 出现对话框2对话框2点击Add，出现对话框3对话框3在ANSYS中能够用来热分析的单元大约有40种，根据所建立的模型选择合适的热分析单元。

对于三维模型，多选择SLOID87:六节点四面体单元。

3、选择温度单位默认一般都是国际单位制，温度为开尔文(K）.如要改为℃，如下操作GUI：Preprocessor>Material Props>Temperature Units选择需要的温度单位。

4、定义材料属性对于稳态分析,一般只需要定义导热系数，他可以是恒定的，也可以随温度变化。

GUI: Preprocessor〉Material Props> Material Models 出现对话框4对话框4一般热分析，材料的热导率都是各向同性的，热导率设定如对话框5.对话框5若要设定材料的热导率随温度变化,主要针对半导体材料。

则需要点击对话框5中的Add Temperature选项，设置不同温度点对应的热导率，当然温度点越多，模拟结果越准确.设置完毕后,可以点击Graph按钮,软件会生成热导率随温度变化的曲线。

对话框5中，Material菜单，New Model选项，添加多种材料的热参数。
