高速电路设计必看之干货—数据线上串联电阻作用详解

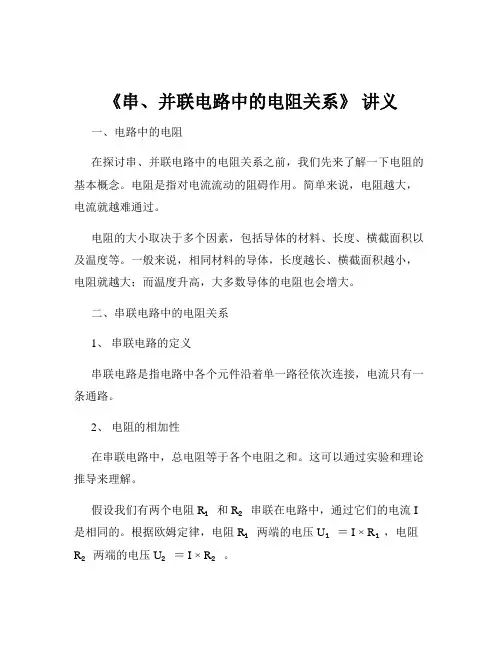

《串、并联电路中的电阻关系》讲义一、电路中的电阻在探讨串、并联电路中的电阻关系之前，我们先来了解一下电阻的基本概念。

电阻是指对电流流动的阻碍作用。

简单来说，电阻越大，电流就越难通过。

电阻的大小取决于多个因素，包括导体的材料、长度、横截面积以及温度等。

一般来说，相同材料的导体，长度越长、横截面积越小，电阻就越大；而温度升高，大多数导体的电阻也会增大。

二、串联电路中的电阻关系1、串联电路的定义串联电路是指电路中各个元件沿着单一路径依次连接，电流只有一条通路。

2、电阻的相加性在串联电路中，总电阻等于各个电阻之和。

这可以通过实验和理论推导来理解。

假设我们有两个电阻 R₁和 R₂串联在电路中，通过它们的电流 I 是相同的。

根据欧姆定律，电阻 R₁两端的电压 U₁＝ I × R₁，电阻R₂两端的电压 U₂＝ I × R₂。

而总电压 U 等于 U₁＋ U₂，即 U ＝ I × R₁＋ I × R₂＝ I ×（R₁＋ R₂) 。

又因为在串联电路中，总电阻 R 满足 U ＝ I × R ，所以可以得出 R ＝ R₁＋ R₂。

如果有更多个电阻串联，例如 R₁、R₂、R₃、……、Rn ，总电阻 R 就等于 R₁＋ R₂＋ R₃＋…… ＋ Rn 。

3、串联电阻的作用串联电阻可以起到分压的作用。

由于总电压按照电阻的比例分配在各个电阻上，所以通过选择不同阻值的电阻串联，可以得到我们所需要的电压值。

例如，在一个电源电压为 12V 的电路中，如果串联一个4Ω 的电阻和一个8Ω 的电阻，那么4Ω 电阻两端的电压为 4V，8Ω 电阻两端的电压为 8V。

三、并联电路中的电阻关系1、并联电路的定义并联电路是指电路中各个元件的两端分别连接在一起，电流有多条通路。

2、电阻的倒数相加性在并联电路中，总电阻的倒数等于各个电阻的倒数之和。

假设我们有两个电阻 R₁和 R₂并联在电路中，它们两端的电压 U 是相同的。

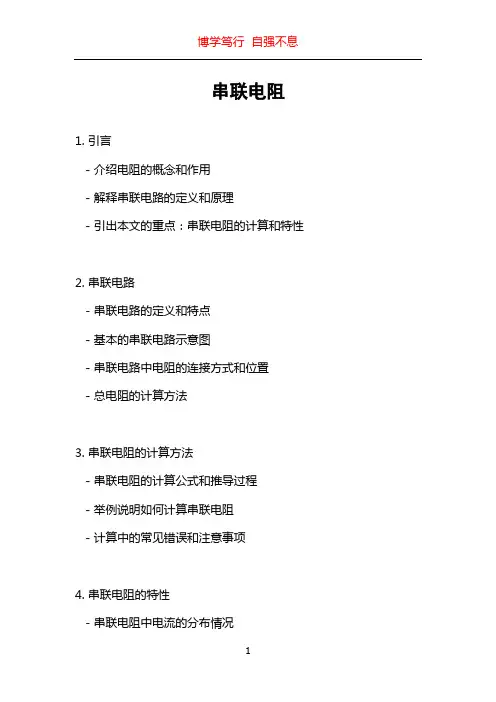

串联电阻
1. 引言
- 介绍电阻的概念和作用
- 解释串联电路的定义和原理
- 引出本文的重点：串联电阻的计算和特性
2. 串联电路
- 串联电路的定义和特点
- 基本的串联电路示意图
- 串联电路中电阻的连接方式和位置
- 总电阻的计算方法
3. 串联电阻的计算方法
- 串联电阻的计算公式和推导过程
- 举例说明如何计算串联电阻
- 计算中的常见错误和注意事项
4. 串联电阻的特性
- 串联电阻中电流的分布情况
- 串联电阻中电压的分配规律
- 串联电阻的等效电阻和总功率计算
- 解释串联电阻对电路性能的影响
5. 实际应用案例
- 串联电阻在电子电路中的应用
- 串联电阻在家庭电路中的应用
- 串联电阻在工业领域中的应用
- 举例说明串联电阻的实际使用场景和效果
6. 总结
- 简要回顾串联电阻的定义和计算方法
- 强调串联电阻在电路中的重要性和作用 - 提出对串联电阻研究的展望
附录：串联电背景知识和推荐阅读
- 解释电流、电压和电阻的基本概念
- 推荐相关电路分析和电子学教材
注意：以上仅为大致纲要，实际撰写文章时可根据需要适当调整和补充内容，以确保文章的完整性和连贯性。

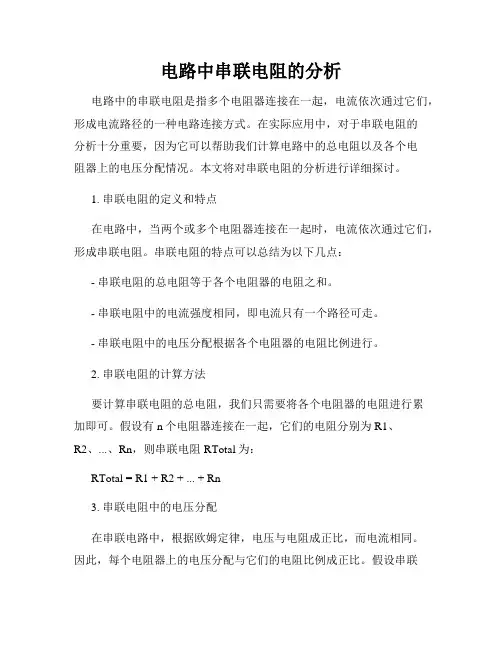

电路中串联电阻的分析电路中的串联电阻是指多个电阻器连接在一起，电流依次通过它们，形成电流路径的一种电路连接方式。

在实际应用中，对于串联电阻的分析十分重要，因为它可以帮助我们计算电路中的总电阻以及各个电阻器上的电压分配情况。

本文将对串联电阻的分析进行详细探讨。

1. 串联电阻的定义和特点在电路中，当两个或多个电阻器连接在一起时，电流依次通过它们，形成串联电阻。

串联电阻的特点可以总结为以下几点：- 串联电阻的总电阻等于各个电阻器的电阻之和。

- 串联电阻中的电流强度相同，即电流只有一个路径可走。

- 串联电阻中的电压分配根据各个电阻器的电阻比例进行。

2. 串联电阻的计算方法要计算串联电阻的总电阻，我们只需要将各个电阻器的电阻进行累加即可。

假设有n个电阻器连接在一起，它们的电阻分别为R1、R2、...、Rn，则串联电阻RTotal为：RTotal = R1 + R2 + ... + Rn3. 串联电阻中的电压分配在串联电路中，根据欧姆定律，电压与电阻成正比，而电流相同。

因此，每个电阻器上的电压分配与它们的电阻比例成正比。

假设串联电路中的总电压为V，各个电阻器的电阻分别为R1、R2、...、Rn，则各个电阻器上的电压分别为：V1 = (R1 / RTotal) * VV2 = (R2 / RTotal) * V...Vn = (Rn / RTotal) * V4. 串联电路的应用举例串联电路在现实生活中有广泛的应用。

例如，家庭用电中的电线、电灯、电视机等设备的连接通常采用串联电路方式。

此时，通过对串联电路进行分析，我们可以计算出各个电器的电阻和电压分配情况，确保电器的正常工作。

结论串联电阻在电路中起着重要的作用，它能帮助我们计算电路的总电阻和各个电阻器上的电压分配情况。

我们可以通过将各个电阻器的电阻累加来计算串联电阻的总电阻，而电压分配则根据各个电阻器的电阻比例来确定。

对串联电路的分析能够帮助我们理解和设计电路，保证电器的正常运行。

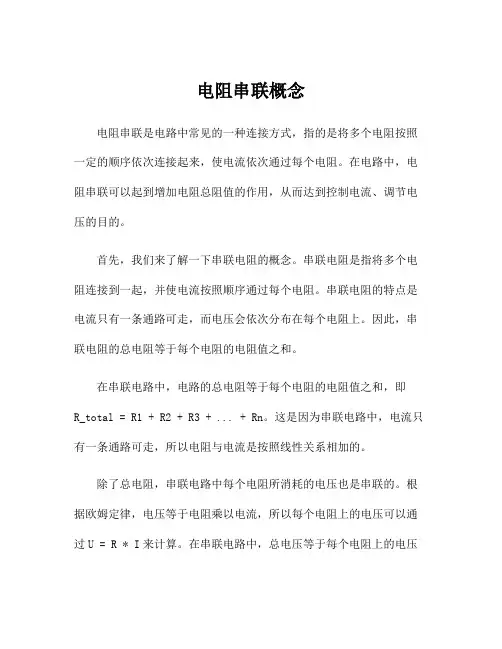

电阻串联概念电阻串联是电路中常见的一种连接方式，指的是将多个电阻按照一定的顺序依次连接起来，使电流依次通过每个电阻。

在电路中，电阻串联可以起到增加电阻总阻值的作用，从而达到控制电流、调节电压的目的。

首先，我们来了解一下串联电阻的概念。

串联电阻是指将多个电阻连接到一起，并使电流按照顺序通过每个电阻。

串联电阻的特点是电流只有一条通路可走，而电压会依次分布在每个电阻上。

因此，串联电阻的总电阻等于每个电阻的电阻值之和。

在串联电路中，电路的总电阻等于每个电阻的电阻值之和，即R_total = R1 + R2 + R3 + ... + Rn。

这是因为串联电路中，电流只有一条通路可走，所以电阻与电流是按照线性关系相加的。

除了总电阻，串联电路中每个电阻所消耗的电压也是串联的。

根据欧姆定律，电压等于电阻乘以电流，所以每个电阻上的电压可以通过U = R * I来计算。

在串联电路中，总电压等于每个电阻上的电压之和，即U_total = U1 + U2 + U3 + ... + Un。

这是因为电压在串联电路中沿着方向依次分布在每个电阻上。

串联电阻还有一个重要特点是电流在每个电阻上是相等的。

这是因为在串联电路中，电流只有一条通路可走，所以电流不分岔流，而是沿着电路中的每个电阻依次通过。

由于电流在串联电路中是恒定的，所以每个电阻上的电压可以根据欧姆定律来计算。

在实际应用中，电阻串联是一种常见的电路连接方式。

通过串联电阻，我们可以实现对电路中电阻值的控制。

例如，当我们需要减小电路中的电流时，可以通过增加串联电阻的方式来实现。

当我们需要调节电路中的电压时，也可以通过串联电阻来实现。

因此，电阻串联可以说是调节电流和电压的一个重要手段。

此外，当两个或多个电阻串联时，它们的阻值会相加，这对于电路设计来说非常重要。

通过调整串联电阻的阻值，我们可以控制电路的电性能，使得电流和电压达到预期的要求。

因此，掌握电阻串联的概念和计算方法对于电子电路的设计和维护非常重要。

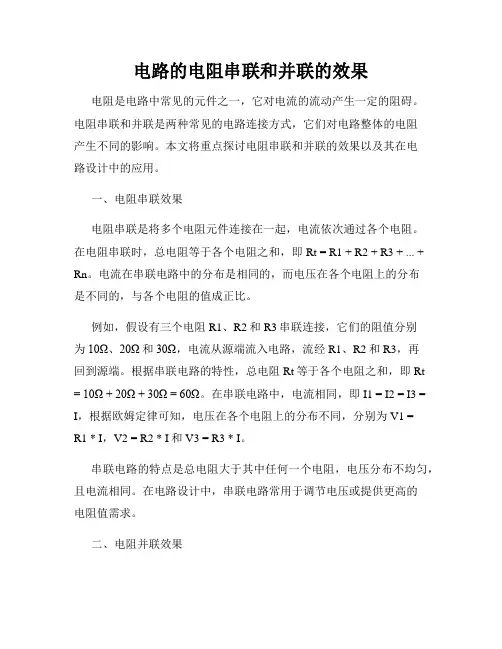

电路的电阻串联和并联的效果电阻是电路中常见的元件之一，它对电流的流动产生一定的阻碍。

电阻串联和并联是两种常见的电路连接方式，它们对电路整体的电阻产生不同的影响。

本文将重点探讨电阻串联和并联的效果以及其在电路设计中的应用。

一、电阻串联效果电阻串联是将多个电阻元件连接在一起，电流依次通过各个电阻。

在电阻串联时，总电阻等于各个电阻之和，即Rt = R1 + R2 + R3 + ... + Rn。

电流在串联电路中的分布是相同的，而电压在各个电阻上的分布是不同的，与各个电阻的值成正比。

例如，假设有三个电阻R1、R2和R3串联连接，它们的阻值分别为10Ω、20Ω和30Ω，电流从源端流入电路，流经R1、R2和R3，再回到源端。

根据串联电路的特性，总电阻Rt等于各个电阻之和，即Rt = 10Ω + 20Ω + 30Ω = 60Ω。

在串联电路中，电流相同，即I1 = I2 = I3 = I，根据欧姆定律可知，电压在各个电阻上的分布不同，分别为V1 =R1 * I，V2 = R2 * I和V3 = R3 * I。

串联电路的特点是总电阻大于其中任何一个电阻，电压分布不均匀，且电流相同。

在电路设计中，串联电路常用于调节电压或提供更高的电阻值需求。

二、电阻并联效果电阻并联是将多个电阻元件的一端连接在一起，另一端连接在一起，形成一个平行的路径供电流通过。

在电阻并联时，总电阻的倒数等于各个电阻倒数之和的倒数，即1/Rt = 1/R1 + 1/R2 + 1/R3 + ... + 1/Rn。

举个例子，假设有三个电阻R1、R2和R3并联连接，它们的阻值分别为10Ω、20Ω和30Ω。

根据并联电路的特性，总电阻的倒数等于各个电阻倒数之和的倒数，即1/Rt = 1/10Ω + 1/20Ω + 1/30Ω。

将计算得到的总电阻的倒数再求倒数，即得到总电阻Rt。

并联电路的特点是总电阻小于其中任何一个电阻，电压相同，电流分布不均匀。

在电路设计中，并联电路常用于调节电流或提供更低的电阻值需求。

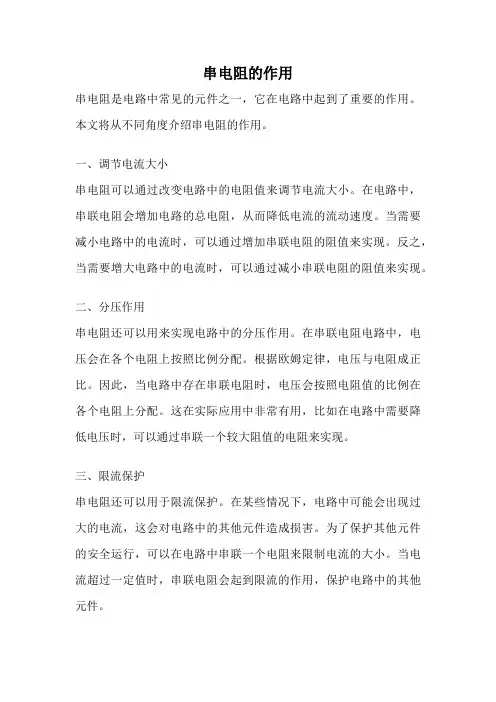

串电阻的作用串电阻是电路中常见的元件之一，它在电路中起到了重要的作用。

本文将从不同角度介绍串电阻的作用。

一、调节电流大小串电阻可以通过改变电路中的电阻值来调节电流大小。

在电路中，串联电阻会增加电路的总电阻，从而降低电流的流动速度。

当需要减小电路中的电流时，可以通过增加串联电阻的阻值来实现。

反之，当需要增大电路中的电流时，可以通过减小串联电阻的阻值来实现。

二、分压作用串电阻还可以用来实现电路中的分压作用。

在串联电阻电路中，电压会在各个电阻上按照比例分配。

根据欧姆定律，电压与电阻成正比。

因此，当电路中存在串联电阻时，电压会按照电阻值的比例在各个电阻上分配。

这在实际应用中非常有用，比如在电路中需要降低电压时，可以通过串联一个较大阻值的电阻来实现。

三、限流保护串电阻还可以用于限流保护。

在某些情况下，电路中可能会出现过大的电流，这会对电路中的其他元件造成损害。

为了保护其他元件的安全运行，可以在电路中串联一个电阻来限制电流的大小。

当电流超过一定值时，串联电阻会起到限流的作用，保护电路中的其他元件。

四、消除电压波动在某些电路中，由于电源的不稳定或其他原因，电压可能会出现波动。

这时可以通过串联电阻来消除电压波动。

串联电阻作为一个稳定的负载，可以吸收电压波动产生的能量，从而使电压保持相对稳定。

五、发热作用串电阻还可以用于发热，这在一些特定的应用中非常有用。

通过控制串联电阻的阻值和通电时间，可以实现自动控制的发热装置。

比如，一些电热水壶、电热毯等产品中都会使用到串电阻的发热作用。

总结起来，串电阻在电路中起到了调节电流大小、分压作用、限流保护、消除电压波动和发热等多种作用。

它不仅在常见的家电产品中使用广泛，也在工业控制、通信等领域发挥着重要作用。

了解串电阻的作用，有助于我们更好地理解电路原理，并在实际应用中灵活运用。

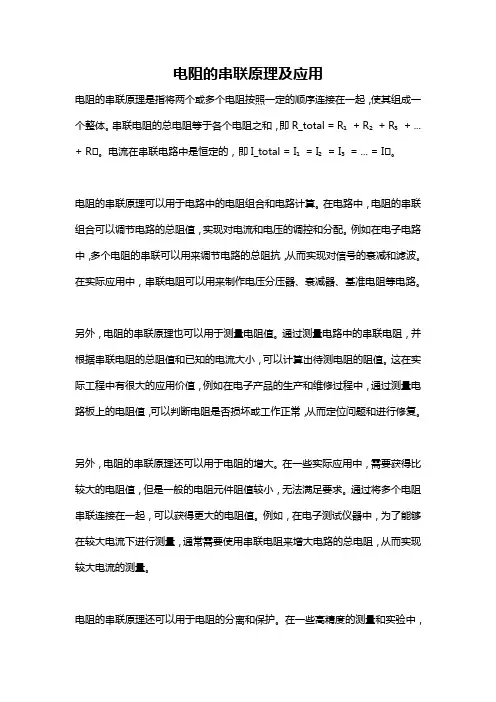

电阻的串联原理及应用电阻的串联原理是指将两个或多个电阻按照一定的顺序连接在一起，使其组成一个整体。

串联电阻的总电阻等于各个电阻之和，即R_total = R₁+ R₂+ R₃+ ... + Rₙ。

电流在串联电路中是恒定的，即I_total = I₁= I₂= I₃= ... = Iₙ。

电阻的串联原理可以用于电路中的电阻组合和电路计算。

在电路中，电阻的串联组合可以调节电路的总阻值，实现对电流和电压的调控和分配。

例如在电子电路中，多个电阻的串联可以用来调节电路的总阻抗，从而实现对信号的衰减和滤波。

在实际应用中，串联电阻可以用来制作电压分压器、衰减器、基准电阻等电路。

另外，电阻的串联原理也可以用于测量电阻值。

通过测量电路中的串联电阻，并根据串联电阻的总阻值和已知的电流大小，可以计算出待测电阻的阻值。

这在实际工程中有很大的应用价值，例如在电子产品的生产和维修过程中，通过测量电路板上的电阻值，可以判断电阻是否损坏或工作正常，从而定位问题和进行修复。

另外，电阻的串联原理还可以用于电阻的增大。

在一些实际应用中，需要获得比较大的电阻值，但是一般的电阻元件阻值较小，无法满足要求。

通过将多个电阻串联连接在一起，可以获得更大的电阻值。

例如，在电子测试仪器中，为了能够在较大电流下进行测量，通常需要使用串联电阻来增大电路的总电阻，从而实现较大电流的测量。

电阻的串联原理还可以用于电阻的分离和保护。

在一些高精度的测量和实验中，为了防止测量误差和保护电路元件，常常需要在电路中串联一些保护电阻。

这些保护电阻可以起到隔离和分离电路的作用，防止电流过大或发生短路，从而保护电路元件的安全。

总之，电阻的串联原理在电路设计、测量、调控等方面都有重要的应用价值。

通过合理地利用电阻的串联原理，可以满足不同电路的需求，实现电流和电压的调控、电阻值的测量和分离，保护电路元件的安全等功能，具有广泛的实际应用前景。

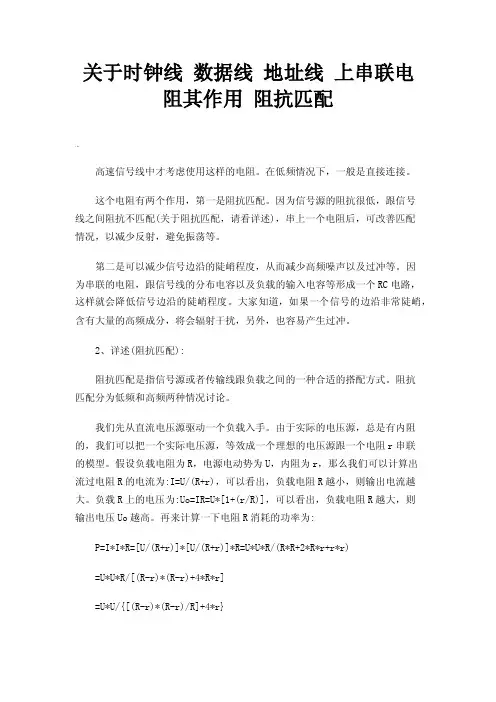

关于时钟线数据线地址线上串联电阻其作用阻抗匹配高速信号线中才考虑使用这样的电阻。

在低频情况下，一般是直接连接。

这个电阻有两个作用，第一是阻抗匹配。

因为信号源的阻抗很低，跟信号线之间阻抗不匹配(关于阻抗匹配，请看详述)，串上一个电阻后，可改善匹配情况，以减少反射，避免振荡等。

第二是可以减少信号边沿的陡峭程度，从而减少高频噪声以及过冲等。

因为串联的电阻，跟信号线的分布电容以及负载的输入电容等形成一个RC电路，这样就会降低信号边沿的陡峭程度。

大家知道，如果一个信号的边沿非常陡峭，含有大量的高频成分，将会辐射干扰，另外，也容易产生过冲。

2、详述(阻抗匹配):阻抗匹配是指信号源或者传输线跟负载之间的一种合适的搭配方式。

阻抗匹配分为低频和高频两种情况讨论。

我们先从直流电压源驱动一个负载入手。

由于实际的电压源，总是有内阻的，我们可以把一个实际电压源，等效成一个理想的电压源跟一个电阻r串联的模型。

假设负载电阻为R，电源电动势为U，内阻为r，那么我们可以计算出流过电阻R的电流为:I=U/(R+r)，可以看出，负载电阻R越小，则输出电流越大。

负载R上的电压为:Uo=IR=U*[1+(r/R)]，可以看出，负载电阻R越大，则输出电压Uo越高。

再来计算一下电阻R消耗的功率为:P=I*I*R=[U/(R+r)]*[U/(R+r)]*R=U*U*R/(R*R+2*R*r+r*r)=U*U*R/[(R-r)*(R-r)+4*R*r]=U*U/{[(R-r)*(R-r)/R]+4*r}对于一个给定的信号源，其内阻r是固定的，而负载电阻R则是由我们来选择的。

注意式中[(R-r)*(R-r)/R]，当R=r时，[(R-r)*(R-r)/R]可取得最小值0，这时负载电阻R上可获得最大输出功率Pmax=U*U/(4*r)。

即，当负载电阻跟信号源内阻相等时，负载可获得最大输出功率，这就是我们常说的阻抗匹配之一。

对于纯电阻电路，此结论同样适用于低频电路及高频电路。

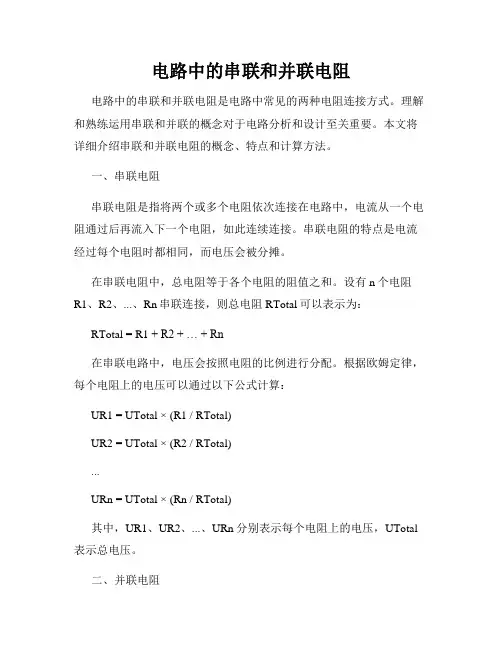

电路中的串联和并联电阻电路中的串联和并联电阻是电路中常见的两种电阻连接方式。

理解和熟练运用串联和并联的概念对于电路分析和设计至关重要。

本文将详细介绍串联和并联电阻的概念、特点和计算方法。

一、串联电阻串联电阻是指将两个或多个电阻依次连接在电路中，电流从一个电阻通过后再流入下一个电阻，如此连续连接。

串联电阻的特点是电流经过每个电阻时都相同，而电压会被分摊。

在串联电阻中，总电阻等于各个电阻的阻值之和。

设有n个电阻R1、R2、...、Rn串联连接，则总电阻RTotal可以表示为：RTotal = R1 + R2 + … + Rn在串联电路中，电压会按照电阻的比例进行分配。

根据欧姆定律，每个电阻上的电压可以通过以下公式计算：UR1 = UTotal × (R1 / RTotal)UR2 = UTotal × (R2 / RTotal)...URn = UTotal × (Rn / RTotal)其中，UR1、UR2、...、URn分别表示每个电阻上的电压，UTotal 表示总电压。

二、并联电阻并联电阻是指将两个或多个电阻连接在电路中，电流在电阻之间分流，如此并联连接。

并联电阻的特点是电压相同，而电流会被分流。

在并联电阻中，总电阻的倒数等于各个电阻的阻值倒数之和的倒数。

设有n个电阻R1、R2、...、Rn并联连接，则总电阻RTotal可以表示为：1 / RTotal = 1 / R1 + 1 / R2 + … + 1 / Rn在并联电路中，电流会根据电阻的比例进行分流。

根据欧姆定律，每个电阻中的电流可以通过以下公式计算：IR1 = ITotal × (RTotal / R1)IR2 = ITotal × (RTotal / R2)...IRn = ITotal × (RTotal / Rn)其中，IR1、IR2、...、IRn分别表示每个电阻中的电流，ITotal表示总电流。

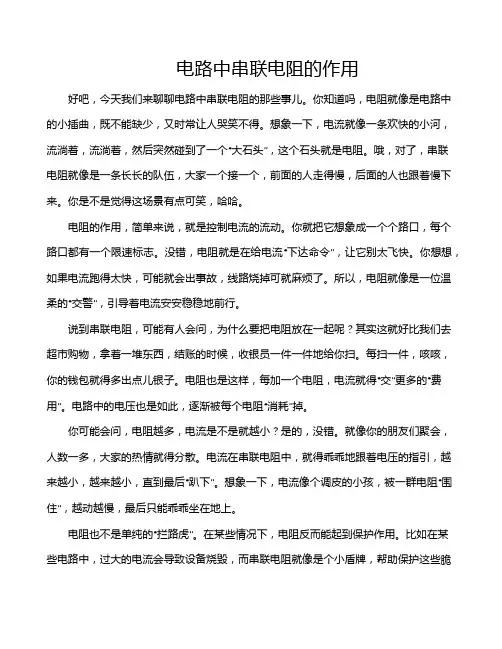

电路中串联电阻的作用好吧，今天我们来聊聊电路中串联电阻的那些事儿。

你知道吗，电阻就像是电路中的小插曲，既不能缺少，又时常让人哭笑不得。

想象一下，电流就像一条欢快的小河，流淌着，流淌着，然后突然碰到了一个“大石头”，这个石头就是电阻。

哦，对了，串联电阻就像是一条长长的队伍，大家一个接一个，前面的人走得慢，后面的人也跟着慢下来。

你是不是觉得这场景有点可笑，哈哈。

电阻的作用，简单来说，就是控制电流的流动。

你就把它想象成一个个路口，每个路口都有一个限速标志。

没错，电阻就是在给电流“下达命令”，让它别太飞快。

你想想，如果电流跑得太快，可能就会出事故，线路烧掉可就麻烦了。

所以，电阻就像是一位温柔的“交警”，引导着电流安安稳稳地前行。

说到串联电阻，可能有人会问，为什么要把电阻放在一起呢？其实这就好比我们去超市购物，拿着一堆东西，结账的时候，收银员一件一件地给你扫。

每扫一件，咳咳，你的钱包就得多出点儿银子。

电阻也是这样，每加一个电阻，电流就得“交”更多的“费用”。

电路中的电压也是如此，逐渐被每个电阻“消耗”掉。

你可能会问，电阻越多，电流是不是就越小？是的，没错。

就像你的朋友们聚会，人数一多，大家的热情就得分散。

电流在串联电阻中，就得乖乖地跟着电压的指引，越来越小，越来越小，直到最后“趴下”。

想象一下，电流像个调皮的小孩，被一群电阻“围住”，越动越慢，最后只能乖乖坐在地上。

电阻也不是单纯的“拦路虎”。

在某些情况下，电阻反而能起到保护作用。

比如在某些电路中，过大的电流会导致设备烧毁，而串联电阻就像是个小盾牌，帮助保护这些脆弱的电子元件。

可以说，它们就像是电路中的“老妈”，总是担心你受伤，非要给你加点儿“保险”。

说到这里，或许你也在想，电阻还有别的功能吗？当然有！电阻不仅可以用来控制电流，还能用来分配电压。

想象一下，你和几个朋友去吃饭，账单来了，你们得按比例分摊。

电阻也在电路中起着类似的作用，不同的电阻会把电压分配给不同的部分，大家都能分到各自的“份儿”。

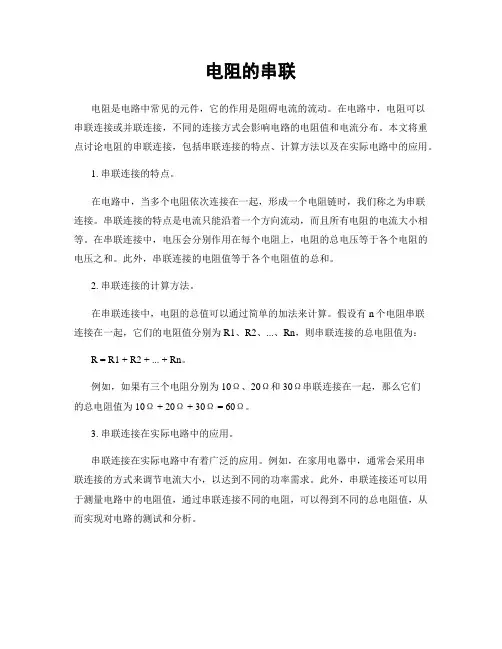

电阻的串联电阻是电路中常见的元件，它的作用是阻碍电流的流动。

在电路中，电阻可以串联连接或并联连接，不同的连接方式会影响电路的电阻值和电流分布。

本文将重点讨论电阻的串联连接，包括串联连接的特点、计算方法以及在实际电路中的应用。

1. 串联连接的特点。

在电路中，当多个电阻依次连接在一起，形成一个电阻链时，我们称之为串联连接。

串联连接的特点是电流只能沿着一个方向流动，而且所有电阻的电流大小相等。

在串联连接中，电压会分别作用在每个电阻上，电阻的总电压等于各个电阻的电压之和。

此外，串联连接的电阻值等于各个电阻值的总和。

2. 串联连接的计算方法。

在串联连接中，电阻的总值可以通过简单的加法来计算。

假设有n个电阻串联连接在一起，它们的电阻值分别为R1、R2、...、Rn，则串联连接的总电阻值为：R = R1 + R2 + ... + Rn。

例如，如果有三个电阻分别为10Ω、20Ω和30Ω串联连接在一起，那么它们的总电阻值为10Ω + 20Ω + 30Ω = 60Ω。

3. 串联连接在实际电路中的应用。

串联连接在实际电路中有着广泛的应用。

例如，在家用电器中，通常会采用串联连接的方式来调节电流大小，以达到不同的功率需求。

此外，串联连接还可以用于测量电路中的电阻值，通过串联连接不同的电阻，可以得到不同的总电阻值，从而实现对电路的测试和分析。

另外，串联连接还可以用于电路中的分压器。

在分压器中，两个电阻串联连接在一起，用来分压电路中的电压。

通过调节两个电阻的比例，可以实现对电压的精确调节，从而满足不同的电路需求。

总之，串联连接是电路中常见的连接方式，它具有电流只能沿着一个方向流动、电压分别作用在每个电阻上、电阻的总值等于各个电阻值的总和等特点。

通过串联连接，可以实现对电路中电阻值和电压的精确控制，从而满足不同的电路需求。

信号线上串电阻的作用我们需要明确什么是串联电阻。

在电路中，串联电阻指的是将多个电阻连接在同一条信号线上，电流依次通过每个电阻。

串联电阻是一种常见的电路连接方式，它可以用于调节电流、降低电压、限制电流等多种用途。

那么，串联电阻在信号线上有什么作用呢？1. 限制电流：串联电阻可以根据电阻的阻值大小来限制电流的流动。

当电流通过串联电阻时，电阻会阻碍电流的流动，导致电流减小。

这在一些需要控制电流大小的电路中非常有用，例如LED灯的电流限制电阻。

2. 降低电压：串联电阻同样可以用来降低电压。

当电流通过串联电阻时，电阻会产生电压降，从而使得电路中其他元件所受的电压减小。

这在一些需要将电压降低到合适范围的电路中非常常见。

3. 分压作用：串联电阻还可以用于实现电路的分压功能。

通过选择适当的电阻值，可以实现对电路中电压的分割，达到所需的电压水平。

这在一些需要将高电压分割为低电压的电路中非常有用。

4. 增加电路稳定性：串联电阻可以在一定程度上增加电路的稳定性。

当电路中存在较大的电流变化时，串联电阻可以通过增加电流的路径长度和电阻值，来减小电流对其他元件的影响，从而提高电路的稳定性。

需要注意的是，串联电阻也会带来一些不利影响。

例如，串联电阻会消耗一部分电能，导致电路的能量损失。

此外，串联电阻还可能对信号的传输速度产生一定的影响，因为电阻会增加信号的传输延迟。

总结起来，串联电阻在信号线上的作用包括限制电流、降低电压、分压作用和增加电路稳定性。

它在电路设计中扮演着重要的角色，可以帮助我们实现对电流和电压的控制，从而满足不同的电路需求。

然而，我们也需要注意串联电阻带来的能量损失和信号传输延迟等问题，以确保电路的性能和稳定性。

电阻的串联原理及应用1. 电阻的串联原理电阻的串联是指将多个电阻依次连接在一起的电路连接方式。

在串联电路中，电流依次通过每一个电阻元件，形成电流的通路。

串联电路中的电阻总值等于各个电阻的阻值之和。

1.1 串联电阻的连接方式在电路中，电阻的串联可以通过将多个电阻元件依次连接起来实现。

串联的方式主要有以下几种：1.直线连接：将两个电阻元件的两端依次连接，形成直线连接。

2.T型连接：将一个电阻元件的一端与另一个电阻元件的一端相连，形成“T”字形连接。

3.Y型连接：将两个电阻元件分别的一端和另一个电阻元件的一端相连，形成“Y”字形连接。

1.2 串联电阻的特性串联电阻的特性主要有以下几个方面：1.电流相同：在串联电路中，各个电阻元件的电流大小相同。

2.电压分配：在串联电路中，电压将根据各个电阻的阻值比例进行分配，阻值大的电阻将获得较大的电压。

3.阻值累加：串联电路中的电阻总值等于各个电阻的阻值之和。

2. 电阻的串联应用电阻的串联在电路中具有广泛的应用，下面列出了几个常见的应用场景。

2.1 电子电路在电子电路中，由于不同的电子元件对电流的要求不同，需要通过串联电阻来实现电流的匹配和调整。

例如，在放大器电路中，串联电阻可以用来调整输入和输出电路的电流。

2.2 分压电路串联电阻也常用于分压电路中。

通过不同阻值的串联电阻，可以将电源电压进行分压，以满足特定电路的工作要求。

分压电路广泛应用于电压测量、温度传感器等领域。

2.3 电阻匹配在某些电路中，需要将两个电阻的阻值进行匹配。

串联电阻可以通过调整两个电阻的阻值，使其达到匹配的要求。

电阻匹配常用于放大器电路、无线电接收机等领域。

2.4 电路保护串联电阻可以用于电路保护，防止过大的电流对电路造成损坏。

例如，在LED 电路中，通过串联电阻可以限制LED的电流，保护LED不受损害。

3. 总结电阻的串联连接方式简单可行，在电子电路中起着重要的作用。

串联电阻的原理和应用广泛，无论是在电子电路中的电流匹配和调整，还是在分压电路、电阻匹配和电路保护等方面都有重要应用。

电路中的串联与并联电阻电路是由电阻、电源和导线等元件组成的物理系统，它能够将电能传输到各个部件上。

在电路中，串联与并联是两种常见的连接方式，用来连接电阻。

本文将详细介绍串联与并联电阻的概念、特性以及在电路中的应用。

1. 串联电阻串联电阻是指将多个电阻依次连接在同一电路中，其连接方式为正极与负极相连。

图示如下：（图示：串联电阻示意图）串联电阻的特点是电流在各个电阻之间保持相等，而总电阻等于电阻之和。

具体计算公式为：总电阻（Rt）= R1 + R2 + R3 + ... + Rn其中，R1、R2、R3等分别代表各个串联电阻的阻值。

串联电阻的应用广泛。

例如，当我们需要控制一组灯泡的亮度时，可以将各个灯泡串联连接，通过改变总电阻的阻值来调节亮度。

2. 并联电阻并联电阻是指将多个电阻连接在电路中，其连接方式为正极与正极相连、负极与负极相连。

图示如下：（图示：并联电阻示意图）并联电阻的特点是各个电阻之间的电压相等，而总电阻等于各个电阻的倒数之和的倒数。

具体计算公式为：总电阻（Rt）= (1/R1 + 1/R2 + 1/R3 + ... + 1/Rn)^(-1)其中，R1、R2、R3等分别代表各个并联电阻的阻值。

并联电阻也有多种应用场景。

例如，在家庭中，我们在使用电脑时需要连接电源和显示器等设备，由于这些设备的功率不同，可以使用并联电阻来实现电流的分配与平衡。

3. 串并联电阻的综合应用在实际电路中，常常会出现串联与并联电阻混合连接的情况。

在这种情况下，我们可以先按照串联与并联电阻的特性进行简化，然后再计算总电阻。

具体步骤如下：（1）先将一对一对的串联电阻进行简化，得到简化后的电阻值；（2）再将简化后的电阻与其他未简化的电阻进行并联，得到最终的总电阻。

通过这种串并联电阻的综合应用，可以减少电路的复杂度，简化计算过程。

总结：串联电阻与并联电阻在电路中起着重要的作用。

串联电阻保持电流相等，总电阻等于各个电阻之和；并联电阻保持电压相等，总电阻等于各个电阻的倒数之和的倒数。

串联电阻的作用串联电阻是指将多个电阻连接在一起，电流先流过第一个电阻，然后再流过第二个电阻，依次类推，最后才回到电源的负极。

它在电路中有着重要的作用。

首先，串联电阻可以控制电流的大小。

根据欧姆定律，电流大小与电阻的阻值成反比关系，当电路中存在多个串联电阻时，总电阻的阻值等于各个电阻的阻值之和。

因此，通过调节串联电阻的阻值，可以有效地控制电流的大小，以满足电路中的要求。

例如，在电子器件中，可以通过增加串联电阻来限制电流，以保护其他的元件不受过大电流的损害。

其次，串联电阻可以分压电路。

根据基尔霍夫电压定律，串联电路中的电压分配与电阻成正比关系，即电压在各个串联电阻上按照阻值的比例分配。

因此，在电路中加入串联电阻可以将电压按照一定比例分成不同的部分，方便实现对电路中各个部分的电压控制。

例如，在电源适配器中，通过串联电阻分压，可以将高电压降低到合适的电压，以供给各个电子器件。

此外，串联电阻还可以改变电路的输出功率。

根据功率公式，功率等于电流乘以电压，当电路存在串联电阻时，电路的总阻值会增加，从而导致电路的输出功率降低。

因此，通过调节串联电阻的阻值，可以改变电路的输出功率，以适应不同的工作需求。

例如，在音响系统中，调节串联电阻的阻值可以改变音量的大小，以满足听众的不同需求。

最后，串联电阻还可以起到防御短路的作用。

当电路中存在多个串联电阻时，每个电阻都可以限制电路中的电流，从而减少了短路电流的大小。

当电路中发生短路时，串联电阻会起到限流的作用，避免电流过大造成损坏。

因此，在电路设计中，加入适当的串联电阻可以提高电路的安全性。

综上所述，串联电阻在电路中有着重要的作用。

它可以控制电流的大小、分压电路、改变输出功率，同时还可以防御短路。

通过合理地使用串联电阻，可以实现对电路的有效控制和保护，使电路能够正常、安全地工作。

电路中的串联与并联电阻电路中的串联与并联电阻是电路中常见的两种电阻连接方式。

在电路中，电阻是用来限制电流流动的元件，它们能够对电路的性能产生重要的影响。

了解串联与并联电阻的特点和应用场景对于电路设计和故障排除都非常重要。

一、串联电阻串联电阻是指将多个电阻依次连接在同一电路的方式。

当电流通过串联电阻时，它们会依次经过每个电阻，因此电流在串联电阻中是相同的。

串联电阻的总电阻等于各个电阻之和。

串联电阻的计算公式如下：总电阻 = 电阻1 + 电阻2 + 电阻3 + ...例如，如果有三个串联电阻，电阻分别为R1、R2、R3，那么它们的总电阻为R总 = R1 + R2 + R3。

串联电阻的特点是：1. 总电阻等于各个电阻之和。

2. 电流在串联电阻中是相同的。

3. 串联电阻的总电阻大于任意一个单独的电阻。

二、并联电阻并联电阻是指将多个电阻同时连接在电路中的方式。

当电流通过并联电阻时，它们会在各个电阻之间分流，因此各个电阻上的电压相同。

并联电阻的总电阻等于各个电阻的倒数之和的倒数。

并联电阻的计算公式如下：总电阻 = (1/电阻1 + 1/电阻2 + 1/电阻3 + ...)^-1例如，如果有三个并联电阻，电阻分别为R1、R2、R3，那么它们的总电阻为1/R总 = 1/R1 + 1/R2 + 1/R3。

并联电阻的特点是：1. 总电阻等于各个电阻的倒数之和的倒数。

2. 电压在并联电阻中是相同的。

3. 并联电阻的总电阻小于任意一个单独的电阻。

三、串联与并联电阻的应用串联与并联电阻在电路中有不同的应用场景。

1. 串联电阻：- 当需要在电路中产生特定的电阻值时，可以通过将多个电阻串联来实现。

- 在电路中使用电阻分压器时，也需要使用串联电阻的方式。

2. 并联电阻：- 当需要在电路中降低总电阻时，可以通过将多个电阻并联来实现。

- 在电路中使用电阻共享器时，也需要使用并联电阻的方式。

在实际电路设计和故障排除中，串联与并联电阻的应用是非常常见的。

电阻的串联与并联效应及其影响电阻是电路中常见的元件，它的串联与并联效应对电路的整体电阻产生重要影响。

本文将探讨电阻的串联与并联效应以及这些效应对电路的影响。

1. 串联电阻效应串联电阻是将多个电阻连接在电路中的一种方式，电流必须穿过这些电阻元件才能完成电路的闭环。

串联电阻的总电阻值可以通过各个电阻值的相加得到。

例如，假设有三个电阻分别为R1、R2和R3，它们串联在一起。

根据串联电阻的计算公式，总电阻Rt可以表示为：Rt = R1 + R2 + R3。

串联电阻的效应是使电流通过电路时，会在每个电阻上产生压降。

这意味着，电流在穿过每个电阻时都会受到电阻的阻碍，从而降低整个电路中的电流强度。

2. 并联电阻效应并联电阻是将多个电阻连接在电路中的另一种方式，电流可以从各个电阻中选择路径传输。

并联电阻的总电阻值可以通过各个电阻值的倒数之和再取倒数得到。

例如，假设有三个电阻分别为R1、R2和R3，它们并联在一起。

根据并联电阻的计算公式，总电阻Rt可以表示为：1/Rt = 1/R1 + 1/R2 + 1/R3。

并联电阻的效应是使电流在不同的路径上分流，不同的电阻上承担不同的电流强度。

这意味着，并联电阻将整个电流分割成多个部分，减小了电路的总电阻，使总电流增大。

3. 串联与并联电阻效应的比较串联电阻和并联电阻在电路中起着不同的作用，它们对电路的影响也不同。

串联电阻会增加电路的总电阻，因为电流需要通过每个电阻，因此整个电路的电阻值会随之增加。

这会导致电流强度减小，电压降增大。

并联电阻会降低电路的总电阻，因为电流可以从多个路径中选择。

这会导致电流强度增加，电压降减小。

在实际电路中，串联电阻常用于电路中需要限制电流的部分，如稳压电路中的限流电阻。

而并联电阻常用于需要增大电流的部分，例如电源电路中的并联分流电阻。

总的来说，串联与并联电阻效应影响了电路的电阻和电流分布，这对于电路的正常运行和性能优化至关重要。

结论本文探讨了电阻的串联与并联效应及其对电路的影响。

信号线上串联电阻的作用1.电阻稳定电流：当信号线传输的是电流信号时，串联电阻可以稳定电流的大小。

电阻会限制电流通过的大小，减小因电流的变动而导致的噪声和干扰。

尤其在长距离传输时，电阻的作用更加明显。

通过电阻使电流稳定可以提高信号传输的质量和准确度。

2.阻抗匹配：信号线上串联电阻可以用来匹配不同电路的阻抗，使信号传输过程中的能量传递更加高效。

阻抗匹配的意思是将信号的源阻抗和负载阻抗调整到相等的数值，使信号传输的能量最大化，减少能量的损耗和反射。

当信号线和电路之间的阻抗不匹配时，会导致信号反射和信号损失，影响信号的质量和强度。

3.抑制伏安特性曲线：串联电阻可以改变信号线上的伏安特性曲线。

伏安特性曲线描述了电流和电压之间的关系。

通过改变串联电阻的数值，可以改变信号线上电压和电流之间的关系。

这对于一些需要根据不同电压和电流调整信号的设备来说非常有帮助，例如放大器和滤波器。

4.温度补偿：串联电阻可以用于信号线的温度补偿。

电阻的数值通常会随着温度的变化而变化，这可能会影响信号线上的电阻数值。

通过添加或调整串联电阻的数值，可以补偿由温度引起的电阻值变化，使信号传输的准确度不受温度的影响。

5.防止信号干扰：串联电阻可以在信号线上产生电压分压效应，从而减小由于干扰电磁场或其他外部因素引起的电压噪声。

这种作用尤其在高频信号传输中非常重要。

电阻可以通过阻碍外部干扰电压的传输来保护信号的完整性。

总之，串联电阻在信号线上的作用非常重要。

它可以稳定电流，匹配阻抗，改变伏安特性曲线，温度补偿和防止信号干扰。

这些作用都有助于提高信号传输的质量和可靠性，保证信号的完整性和准确性。
