干式变压器噪声分析及控制

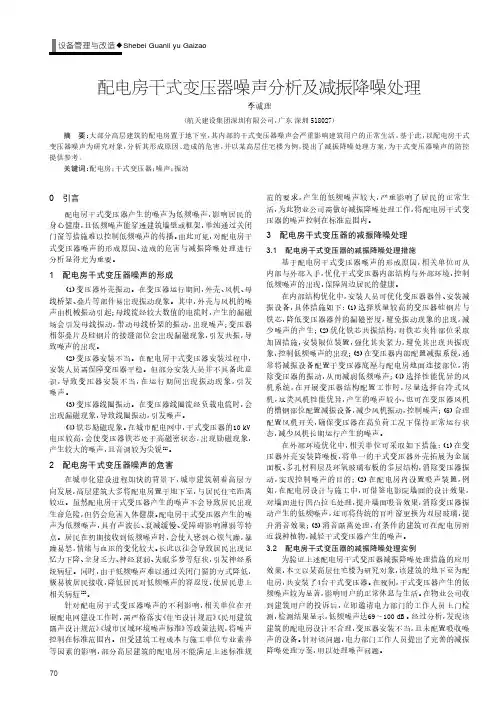

配电房干式变压器噪声分析及减振降噪处理李诚理（航天建设集团深圳有限公司，广东深圳518027）摘要：大部分高层建筑的配电房置于地下室，其内部的干式变压器噪声会严重影响建筑用户的正常生活。

基于此，以配电房干式变压器噪声为研究对象，分析其形成原因、造成的危害，并以某高层住宅楼为例，提出了减振降噪处理方案，为干式变压器噪声的防控提供参考。

关键词：配电房；干式变压器；噪声；振动0引言配电房干式变压器产生的噪声为低频噪声，影响居民的身心健康，且低频噪声能穿透建筑墙壁或框架，单纯通过关闭门窗等措施难以控制低频噪声的传播。

由此可见，对配电房干式变压器噪声的形成原因、造成的危害与减振降噪处理进行分析显得尤为重要。

1配电房干式变压器噪声的形成（1）变压器外壳振动。

在变压器运行期间，外壳、风机、母线桥架、叠片等部件易出现振动现象。

其中，外壳与风机的噪声由机械振动引起；母线流经较大数值的电流时，产生的漏磁场会引发母线振动，带动母线桥架的振动，出现噪声；变压器相邻叠片及硅钢片的接缝部位会出现漏磁现象，引发共振，导致噪声的出现。

（2）变压器安装不当。

在配电房干式变压器安装过程中，安装人员需保障变压器平稳。

但部分安装人员并不具备此意识，导致变压器安装不当，在运行期间出现振动现象，引发噪声。

（3）变压器线圈振动。

在变压器线圈流经负载电流时，会出现漏磁现象，导致线圈振动，引发噪声。

（4）铁芯励磁现象。

在城市配电网中，干式变压器的10kV 电压较高，会使变压器铁芯处于高磁密状态，出现励磁现象，产生较大的噪声，且音调较为尖锐[1]。

2配电房干式变压器噪声的危害在城市化建设进程加快的背景下，城市建筑朝着高层方向发展，高层建筑大多将配电房置于地下室，与居民住宅距离较近。

虽然配电房干式变压器产生的噪声不会导致居民出现生命危险，但仍会危害人体健康。

配电房干式变压器产生的噪声为低频噪声，具有声波长、衰减缓慢、受障碍影响薄弱等特点。

居民在初期接收到低频噪声时，会使人感到心烦气躁，暴躁易怒，情绪与血压的变化较大。

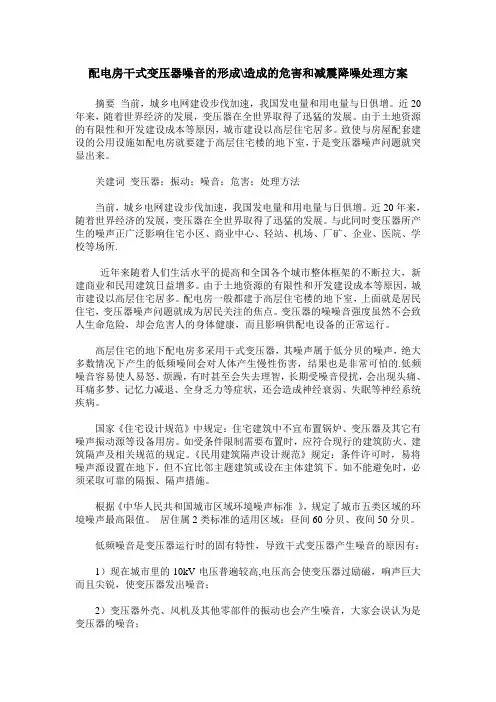

配电房干式变压器噪音的形成\造成的危害和减震降噪处理方案摘要当前，城乡电网建设步伐加速，我国发电量和用电量与日俱增。

近20年来，随着世界经济的发展，变压器在全世界取得了迅猛的发展。

由于土地资源的有限性和开发建设成本等原因，城市建设以高层住宅居多。

致使与房屋配套建设的公用设施如配电房就要建于高层住宅楼的地下室，于是变压器噪声问题就突显出来。

关建词变压器；振动；噪音；危害；处理方法当前，城乡电网建设步伐加速，我国发电量和用电量与日俱增。

近20年来，随着世界经济的发展，变压器在全世界取得了迅猛的发展。

与此同时变压器所产生的噪声正广泛影响住宅小区、商业中心、轻站、机场、厂矿、企业、医院、学校等场所.近年来随着人们生活水平的提高和全国各个城市整体框架的不断拉大，新建商业和民用建筑日益增多。

由于土地资源的有限性和开发建设成本等原因，城市建设以高层住宅居多。

配电房一般都建于高层住宅楼的地下室，上面就是居民住宅，变压器噪声问题就成为居民关注的焦点。

变压器的噪噪音强度虽然不会致人生命危险，却会危害人的身体健康，而且影响供配电设备的正常运行。

高层住宅的地下配电房多采用干式变压器，其噪声属于低分贝的噪声，绝大多数情况下产生的低频噪间会对人体产生慢性伤害，结果也是非常可怕的.低频噪音容易使人易怒、烦躁，有时甚至会失去理智，长期受噪音侵扰，会出现头痛、耳痛多梦、记忆力减退、全身乏力等症状，还会造成神经衰弱、失眠等神经系统疾病。

国家《住宅设计规范》中规定：住宅建筑中不宜布置锅炉、变压器及其它有噪声振动源等设备用房。

如受条件限制需要布置时，应符合现行的建筑防火、建筑隔声及相关规范的规定。

《民用建筑隔声设计规范》规定：条件许可时，易将噪声源设置在地下，但不宜比邻主题建筑或设在主体建筑下。

如不能避免时，必须采取可靠的隔振、隔声措施。

根据《中华人民共和国城市区域环境噪声标准》，规定了城市五类区域的环境噪声最高限值。

居住属2类标准的适用区域：昼间60分贝、夜间50分贝。

降低干式变压器噪声的措施由于干式变压器具有结构简单、阻燃、免维护等特点，安装的场所越来越深入到负荷的中心，如居民小区、办公楼、商场、车站等人员密集的场所，因此，其噪声的大小越来越受到关注，反映变压器噪音偏大的投诉也逐渐增多，并且反映的噪音水平也往往比工厂出厂测试数据大不少，本文就从产品设计、安装和使用方面谈几点看法。

一、制造过程中影响噪音的因素及措施干式变压器主要由铁芯、绕组、夹件、拉板、垫块、减震垫等组装而成，根据客户和安装场所的需要配备冷却用的风机、温控和外壳。

变压器的主要噪声源有两个，一个是铁芯，另一个是风机，但主要是铁芯。

变压器铁芯的噪声主要是由叠积成铁心的硅钢片在交变磁场作作下引起的磁滞伸缩过程中发出的，因此影响变压器的噪声与硅钢片的本身性能、设计时磁密的选取、剪切加工的方法、变压器铁心的结构、铁芯绑扎的松紧等因素有关。

现初步分析如下：1.硅钢片本身性能对噪音的影响。

硅钢片的本身质量对变压器产品的噪音影响很大。

质量越好产品噪声越小，反之，噪声越大。

我公司近两年来试制的 SCB10型和 SGB10型产品就是最好的说明。

这些产品分别采用武钢产的30Q130和日本产 30Z120G硅钢片，这些都是目前市场供应的比较好的硅钢片，这些硅钢片表面平整度好、厚薄均匀、绝缘涂层颜色一致，最主要的是在同样磁场的作用下磁滞伸缩较小，故噪声就小。

2.设计时铁芯磁密的选取与噪声的关系。

磁密是设计人员根据硅钢片性能选取的一种电磁参数，磁密选取越高，变压器噪音越大，但材料的利用率也高，产品的体积越小，成本低；反之，磁密选取越低，变压器噪音越小，但材料的利用率较低，产品体积越大，成本偏高。

一般情况下，设计人员，会从噪声及成本两方面综合考虑选取合适的电磁参数。

由于目前都是要求低损耗和低噪声产品，故铁芯磁密都在 1.5T以下。

1.硅钢片剪切加工对噪音的影响。

硅钢片都要经过加工，裁剪成一定形状后，才能叠成铁心，由于硅钢片很薄（仅0.23～0.3mm厚），很娇气，剪切、叠装过程中，机械应力、人工搬运等对其性能影响很大，剪切次数越多，搬运过程越长，人接触的次数越多对其性能破坏越大；设备的精度不高，剪切毛刺大、边缘出现波浪，表现在产品上就是噪音大，空载损耗高。

配电房干式变压器噪音的形成、造成的危害和减震降噪处理方案分析【摘要】基于分析配电房干式变压器噪音的形成、造成的危害和减震降噪处理方案，首先从变压器外壳振动、没有合理安装变压器以及变压器线圈振动现象和铁芯励磁现象这三个方面分析出配电房干式变压器噪音形成的原因，其次了解到干式变压器噪音所造成的危害，最后基于噪音形成的原因以及危害提出减震降噪的处理方案，以此来使得配电房干式变压器的低频噪音得到有效控制，这样才可以缓解配电房干式变压器噪音问题所带来的影响，进而实现减震降噪的目标。

【关键词】配电房；干式变压器噪音、形成和危害、减震降噪方案引言随着我国社会经济以及城乡建设的深入发展，我国城乡电网的建设进度也随之加快，在此背景下，我国的用电量以及发电量都存在大幅度的增长。

而对于变压器来说，其在世界经济快速发展中也得到了广泛的应用和发展。

但是，变压器在运行时却会产生极大的噪声问题，该问题的影响范围非常大，如学校、住宅、商业中心、企业、工厂等等。

而在城乡发展过程中，高层住宅建筑物越来越多，所以为了可以使得建设成本降低，减少土地资源的使用，一般都会将配电房建设在住宅建筑的地下室，这时配电室干式变压器的噪声问题就逐渐被突显出来。

这种噪声问题的存在虽然不致命，但是却会对人的身体健康造成威胁，并且还会对供电设备的正常运行造成不良影响。

基于此，本文就对配电房干式变压器噪音形成的原因展开分析，并了解的存在所带来的危害，在此基础上提出减振降噪的处理方案，以此来缓解配电房干式变压器噪音问题所带来的影响，进而实现减震降噪的目标。

一、配电房干式变压器噪音形成的主要原因针对住宅建筑来说，在设计规范中明确规定了变压器、锅炉以及其他具备振动噪音的设备用房不应该布置在住宅建筑中[1]。

但是若是因为受到条件制约而需要进行布置时，就需要与现阶段实行的建筑隔声、防火等有关规范规定相符合。

而对于配电房干式变压器来说，导致其产生噪音的原因主要有以下几个方面：（一）变压器的外壳振动对于配电房干式变压器来说，在其运行过程中的叠片、外壳、母线桥架以及风机等部件都会随之发生振动现象[2]。

干式变压器噪音标准干式变压器噪音标准是一种针对干式变压器运行过程中产生的噪音进行限制和规定的标准。

干式变压器是一种广泛应用于电力系统中的重要设备，其运行时的噪音水平直接关系到人们的生产和生活环境质量。

因此，制定干式变压器噪音标准对于保护环境和人体健康具有重要意义。

一、干式变压器噪音的产生干式变压器是一种以空气为冷却介质的变压器，其运行过程中产生的噪音主要来源于以下几个方面：1.铁心和绕组的振动：干式变压器在运行时，铁心和绕组会受到电磁力的作用而产生振动。

当电磁力发生变化时，振动的幅度和频率也会相应地改变。

2.冷却设备的振动：干式变压器通常配备有冷却设备，如风扇或散热器等。

这些设备在运行时也会产生振动，与变压器本体产生共振现象。

3.机械磨损：干式变压器在长时间的运行中，铁心、绕组和支撑结构等部件会发生磨损，导致不平整度增加，从而产生更多的噪音。

4.气流扰动：干式变压器通常采用自然通风或强制通风的方式进行散热。

气流在流经变压器内部时，会因流速和压力的变化而产生扰动，从而产生噪音。

二、干式变压器噪音标准的发展历程干式变压器噪音标准的发展历程可以分为以下几个阶段：1.早期阶段：在早期，对于干式变压器的噪音水平并没有明确的标准限制，主要是通过实际运行经验进行控制。

然而，随着人们对环境噪声污染的关注度不断提高，干式变压器的噪音问题逐渐受到重视。

2.初步规定阶段：为了规范干式变压器的设计和生产，相关行业开始对干式变压器的噪音水平进行初步的规定。

例如，一些企业会制定自己的企业标准，对干式变压器的噪音水平进行限制。

3.国家标准制定阶段：随着电力行业的快速发展，国家对于干式变压器的噪音水平也开始重视。

在参考国外相关标准和实际运行经验的基础上，我国开始制定自己的干式变压器噪音标准。

目前，我国已经发布了多项与干式变压器噪音相关的国家标准和行业标准，如GB 1094.1-2013《电力变压器第1部分总则》等。

4.国际标准制定阶段：在国际上，一些国际组织和标准制定机构也开始关注干式变压器的噪音问题，并制定了相应的国际标准。

干式变噪音标准干式变压器是一种常见的电力设备，广泛应用于电力系统中的输配电环节。

然而，干式变压器在运行过程中可能会产生一定的噪音，这可能对周边环境和居民生活造成一定的影响。

因此，制定干式变噪音标准对于保护环境和保障居民生活质量具有重要意义。

一、噪音概述噪音是指听起来不愉悦或者对人类健康和生活产生不良影响的声音。

噪音可能来源于各种不同的源头，包括工业设备、交通工具、家用电器等。

对于干式变压器来说，其产生的噪音主要是由于磁场、电流和机械运动等因素导致的。

二、干式变噪音标准制定制定干式变噪音标准需要考虑以下几个方面：1.背景噪音：在评估干式变噪音时，需要考虑周边环境的背景噪音水平。

一般来说，背景噪音较低的区域，干式变压器的噪音对周边环境的影响会更加显著。

因此，在制定干式变噪音标准时，需要将背景噪音作为重要的参考因素。

2.噪声容许度：为了保障居民的生活质量和身体健康，需要制定一个合理的噪声容许度标准。

噪声容许度是指人在生活和工作环境中可以接受的最高噪声水平。

在制定干式变噪音标准时，需要考虑当地的噪声容许度标准，确保干式变压器产生的噪音不超过这个标准。

3.测量方法：制定干式变噪音标准需要明确测量方法。

一般来说，测量干式变压器噪音的方法包括距离、时间、位置等方面的规定。

这些规定需要明确、具体，以确保测量结果的准确性和可操作性。

4.限值标准：制定干式变噪音标准的最终目的是要确定干式变压器产生的噪音限值。

这个限值应该根据实际情况进行制定，既要考虑到保护环境和居民生活质量的需要，又要考虑到干式变压器正常运行所需的电力负荷。

三、实施干式变噪音标准的意义实施干式变噪音标准具有以下意义：1.保护环境：通过制定并执行干式变噪音标准，可以减少干式变压器产生的噪音对周边环境的影响，保护生态环境和野生动物的栖息地。

2.提高居民生活质量：干式变压器产生的噪音可能会对周边居民的生活产生一定的影响。

通过实施干式变噪音标准，可以降低噪音对居民生活的影响，提高居民的生活质量。

干式变压器噪音标准干式变压器是一种常见的电力设备，其在电力系统中具有重要的作用。

然而，随着社会的发展和人们对环境保护意识的提高，对干式变压器噪音标准的要求也越来越高。

因此，制定和执行干式变压器噪音标准对于保障电力设备的正常运行、减少环境噪音污染具有重要意义。

首先，干式变压器噪音标准需要明确噪音的来源。

干式变压器在运行过程中会产生噪音，主要来源于铁芯振动、风扇噪音、绕组振动等。

因此，制定噪音标准需要对这些噪音来源进行详细的分析和评估，以便确定合理的噪音限制值。

其次，干式变压器噪音标准应该充分考虑设备的使用环境。

不同的使用环境对噪音的容忍程度有所不同，因此，在制定噪音标准时，需要考虑设备所处的具体环境，如工业区、商业区、居民区等，以便制定相应的噪音限制值。

此外，干式变压器噪音标准还应该考虑设备的技术水平和制造工艺。

技术水平和制造工艺的不同会直接影响设备的噪音水平，因此，在制定噪音标准时，需要充分考虑设备的技术指标和制造工艺，以便为设备的噪音水平设定合理的标准。

另外，干式变压器噪音标准的执行也是至关重要的。

一旦制定了噪音标准，就需要建立相应的监督检测机制，确保设备在运行过程中能够符合噪音标准的要求。

同时，还需要建立相应的处罚机制，对那些超出噪音标准的设备进行相应的处理，以保障噪音标准的有效执行。

总的来说，干式变压器噪音标准的制定和执行对于保障电力设备的正常运行、减少环境噪音污染具有重要的意义。

只有通过科学合理的标准制定和严格执行，才能够有效地控制干式变压器的噪音水平，保障电力设备的正常运行，减少对环境的影响，促进社会的可持续发展。

因此，各相关部门和企业应该高度重视干式变压器噪音标准的制定和执行工作，为电力设备的发展和环境的保护作出积极的贡献。

浅谈干式变压器噪声问题分析及控制措施丘世民发布时间：2021-08-30T04:22:30.857Z 来源：《河南电力》2021年5期作者：丘世民[导读] 随着人们环境意识的提高和环保部门对各类噪声的限制，特别是近年来由于城市的不断扩大和城区电网改造的需求，变压器噪声污染对环境的影响不容忽视，降低干式变压器噪声已引起行业内的广泛关注。

（顺特电气设备有限公司广东顺德 528300）摘要：变压器的噪声污染问题一直以来都是电力行业关注的焦点问题，在干式变压器运行时由于绕组铁芯等内部元件的振动，往往造成变压器附近的噪声污染问题比较严峻。

因此，本文结合笔者多年的工作经验，对干式变压器噪声问题进行详细的分析，并针对性提出几点控制措施，以供参考。

关键词：干式变压器；噪声问题；控制措施；工业环保随着人们环境意识的提高和环保部门对各类噪声的限制，特别是近年来由于城市的不断扩大和城区电网改造的需求，变压器噪声污染对环境的影响不容忽视，降低干式变压器噪声已引起行业内的广泛关注。

传统的无源降噪方法实现在变压器振声产生传播的减振或者隔声吸声，但是其工艺相对复杂，致降噪效果不可控，经济性较差。

干式变压器占用空间少、重量比较轻，易于安装，制作时间短、成本低，对低频噪声的降噪效果好，必须对其噪音问题进行分析及控制优化。

一、干式变压器的噪声的分类和产生原理干式变压器的噪声声源分为本体噪声和冷却系统噪声。

铁心的硅钢片在交变磁场的作用下，长度发生微小变化即磁致伸缩，磁致伸缩使铁心随励磁频率的变化做周期性振动。

绕组在漏磁场电磁力作用下使一些部件产生振动，引起噪声。

铁心电磁吸力和磁致伸缩、绕组间电动力以及油箱上磁屏蔽的磁致伸缩等所产生的电磁噪声，一起构成变压器的本体噪声，该噪声由油箱传递给外界，和冷却系统产生的空气动力噪声相叠加，构成干式变压器的总体噪声。

二、干式变压器噪声的有效控制方法2.1降低铁心磁密，采用磁致伸缩小的优质硅钢有效降低变压器噪音的措施有几种，通过降低铁心磁密，我们控制在1.5—1.7的范围区间，每当降低0.1T的磁密，就能有效降低1—3dB 的噪音。

【知识分享】长圆线圈干式变压器噪声超标的分析与处理摘要：建立了变压器场路耦合三维有限元模型，分析了变压器漏磁场分布及绕组受力情况，对控制变压器负载噪声提出了具体措施。

1 概述环氧树脂浇注干式变压器由于具有整体机械强度好、耐受冲击过电压性能优越、过负荷能力强、使用的绝缘材料具有阻燃性、维护方便、耐候性强等诸多显著优点，目前已在高层建筑、轨道交通、钢铁化工、海上风电、分布式光伏发电等领域得到了广泛的应用，干式变压器的生产制造水平也随之不断提高。

无论从产能还是技术水平来看，我国的干式变压器都已经站在世界的前列。

尤其近几年，在市场竞争压力的驱动下，国内干式变压器制造企业越来越重视产品的质量、运行可靠性的提升以及生产制造成本的降低，对新结构、新技术的研究和应用也更加关注，长圆形线圈结构的干式变压器就是在降本节材的背景下得到了许多生产制造企业的应用和推广。

2 长圆形线圈变压器简介长圆形线圈又名跑道形线圈，顾名思义，就是将圆形线圈分为两半，中间增加了一段直线部分，类似于运动场中的跑道形状，故而得名。

相比于传统的圆形线圈变压器，采用长圆形线圈(铁心也相应地将主级加厚)后，变压器的中心距相应会减小，铁心的窗宽变窄，在相同铁心截面积、铁心窗高的情况下，变压器在长度方向上的尺寸更加紧凑，使用硅钢片更少，在硅钢片单位铁损相同的情况下，变压器整体的空载损耗也得以降低。

因此，从一定意义上来说，在满足各项电气运行性能的前提下，配电变压器采用长圆形线圈既节材又节能，因而得到了图1长圆形线圈、铁心剖面图众多小型变压器制造厂家的青睐和推广。

3 噪声超标案例介绍某公司一台SCB10-1000/10变压器实验过程中出现了噪声超标的问题，产品主要要结构及相关参数如下：变压器容量1000kVA，额定电压10/0.4kV，短路阻抗百分比6%。

高压绕组为铜线绕制，分段层式，整体浇注，低压线圈为铜箔绕制，采用内外绕包DMD预浸料高温固化、线圈两端树脂流平端封处理。

浅谈干式变压器噪音处理因为国家政策关于高损耗配变轮换的要求，我局更换了一大批的S7，S9等高损耗配变，与此同时开发商投资建设的室内配电房也大量采用了干式变压器。

随着SCB等一系列干式变的应用，噪声投诉的案例也大幅增加，为此我局专门组织对干式变噪声的产生进行调研，并对应采取了一系列的措施降低噪声，取得了很好的成果。

2. 噪声产生的主要因素结合用户的投诉，我们重点对市区共81座配电房，145台干式变压器的噪声进行了摸查，最终只有10座配电房、26台配变的噪声符合要求。

经分析，扰民噪声产生的主要原因，除了变压器本身的噪声超标以外，配电房的设计对噪声的控制存在不足，以及施工工艺不规范也是造成噪声传播的主要因素。

2.1 变压器本身噪声在本次抽查中，发现有23座配电房、39台配变在室内的噪声超过了65分贝，涉及7个生产厂家；同时，也有10座配电房、26台配变的室内噪声在55分贝以下，涉及4个生产厂家，情况最好的是“广X”生产的一台配变，室内噪声只有47分贝，可是同样的厂家，在本次抽查的26座配电房、56台配变中，也仅有7座、21台配变的室内噪声符合要求，合格率仅为37.5%；9座16台配变的噪声超过了65分贝，最高的达到了78分贝。

从供货时间看，合格与不合格产品是存在重叠的，但是合格率从2007年的36%上升到2008年的62%，从某种角度可以说是厂家制造工艺尚不成熟从而导致的产品的不合格率，当然也可能是之前忽视了噪声的影响。

2.2 配电房的设计考虑不周2.2.1 通常情况下，变压器的基础槽钢直接安装在楼面板上，变压器与地面处于刚性连接的状态，运行时所产生的噪声通过建筑结构形成低频固体传递噪声。

同时，变压器的高、低压电缆及排线均采用刚性支承架，故高压电缆引入部分与支架成刚性连接，变压器低压电缆输出与支架同样成刚性连接，产生的振动噪声通过支架传递到结构，同时，变压器的接地的刚性连接也是主要噪声源之一。

2.2.2 安装于住宅首层或部分半地下的配电房，电房因门窗对着住宅而多了噪音传播途径，从而在电房附近的住宅可明显听到变压器噪音；其次，常规配电房没有考虑降噪处理，通常使用的防火门对噪声的控制也有限。

10kv干式变压器噪音标准
一、总体噪音水平
10kv干式变压器的噪音水平通常是指在运行过程中产生的声压级。

根据国家标准GB 1094.1-2013《电力变压器第1部分：总则》的规定，10kv干式变压器的噪音水平不得超过以下标准：声压级（dB）：白天≤50，夜晚≤40
这个标准是指在距离变压器1米处，用声级计测得的声压级。

二、频谱分析
10kv干式变压器的噪音主要由电磁振动和机械振动引起。

其中，电磁振动产生的噪音主要集中在低频段，而机械振动产生的噪音则主要集中在中高频段。

因此，在测试变压器的噪音时，需要对频谱进行分析，以确定噪音的主要来源。

根据实践经验，10kv干式变压器的噪音频谱大致如下：
低频段（100Hz以下）：主要由电磁振动引起，是变压器铁心和绕组产生的振动。

中频段（100Hz-200Hz）：主要由机械振动引起，是变压器冷却风机等机械部件产生的振动。

高频段（200Hz以上）：主要是由电磁噪声和机械噪声叠加而成，其中电磁噪声主要来自变压器绕组的振动，机械噪声则来自冷却系统等机械部件的振动。

在实际应用中，可以根据实际情况对变压器的噪音进行适当的调整和控制，以满足使用要求。

例如，可以通过优化变压器结
构设计、选用低噪音冷却风机等方式来降低变压器的噪音水平。

带外壳干式变压器运行噪声分析摘要：干式变压器在运行过程中，噪音是常见的故障之一。

干式变压器在运行过程中，容易产生噪声，因此需要改善与控制。

本文分析了干式变压器噪声产生的主要原因，同时提供了使用单取向高导磁硅钢片、降低铁芯额定工作磁密两种方式，以降低干式变压器所形成的噪声，控制噪声污染。

关键词：干式变压器；噪声来源；改善措施1前言在一些发达国家，已明文规定户内安装的变压器不准采用油浸式变压器。

在我国干式变压器产量占配电变压器的百分比也在逐年上升。

特别是在一些特殊领域，如变频移相整流变压器、光伏发电用变压器等。

按制造工艺可分为非包封空气绝缘干式变压器和树脂绝缘干式变压器。

在全世界，两者是平行发展的。

在我国，两者比例相差悬殊，据统计我国干式变压器的年需求量为20万台左右，非包封空气绝缘干式变压器占比4%。

一是树脂浇注技术较早引入，且引入的厂家多；二是众多变压器厂家竞争，产品成本不断下降，加之绝缘耐热等级低，材料成本低；三是非包封空气绝缘干式变压器技术在我国引进的厂家不多，变压器整体技术水平没有相应提高。

2干式变压器噪声的主要来源2.1变压器自身声音干式变压器在运行过程中，硅钢片磁致伸缩导致铁芯出现振动现象。

除硅钢片自身问题之外，硅钢片接缝部分同叠片容易出现漏磁现象，可能会引发铁芯振动或是绕组振动的现象。

如此一来，便会形成噪声。

所以干式变压器一旦启动、运行，便会形成噪声。

硅钢片导磁之后，自身尺寸便会产生细微的变化，沿磁力线方向或方向与之平行的硅钢片出现尺寸扩大的现象，而垂直于磁力线方向的硅钢片则出现尺寸缩小的现象。

当磁场消失之后，其尺寸恢复为初始状态。

这一变化称之为磁致伸缩现象。

出现磁致伸缩现象之后，磁铁芯便会伴随着励磁频率转化为振动，因为磁致伸缩的变化周期仅为电源频率周期的一半，所以，磁致伸缩引发的电力变压器自身振动，是将电源频率的2倍作为基频率。

所以，硅钢片出现振动的主要原因是因铁磁材料发生磁致伸缩现象。

浅谈降低干式变压器噪音的几点措施精选文档 TTMS system office room 【TTMS16H-TTMS2A-TTMS8Q8-浅谈降低干式变压器噪音的几点措施摘要：通过对干式变压器噪音产生原因的分析及降低噪音重要性的阐述，结合工作实际给出了几点建议性的降噪措施，对安装现场降噪处理有较好的参考性。

关键词：干式变压器；声级；磁致伸缩。

0前言近年来，随着城区的不断扩大及城乡用电量的日益增加，变压器等电力设备越来越深入负荷中心及公共场所，甚至就在居民区安装。

?现代化进程的加速，环境保护显得日益重要，变压器的噪声危害已提上议程，这使得对变压器运行时产生的噪音越来越受到人们的关注,如何降低变压器噪音已成为变压器制造业急需解决的问题。

本文仅就干式变压器（以下简称“干变”）噪音问题提出自己的一些看法。

1噪声式声级水平国际上许多国家都相继制定了变压器噪音控制标准，国际电工委员会在IEC551-1976中规定了变压器声级的测量方法。

我国于1987年在GB7328-87《变压器和电抗器的声级测定》中规定了变压器和电抗器的声级测量方法，并在有关专业标准中对变压器的噪音提出了控制标准，但目前尚未将变压器声级测定列入出厂试验或型式试验项目，属于变压器的特殊试验，通常根据用户要求及有关合同规定执行。

国内干变制造厂与科研院校密切配合，对噪声产生的原因及机理进行潜心研究，不断深入探索，优化样品设计，反复进行试验及验证，取得了很大的突破，并很快将科研新成果落实到产品中。

十几年来，更新了一代又一代的产品，使干变噪声大幅度下降。

新系列配电变压器其噪声比现行国标降低达10~20dB(A)：2,500kVA及以下容量的配电变压器，噪声一般可控制在50dB（A）以内；35kV特大容量如16,000kVA电力变压器通常可控制在60dB（A）左右。

一般噪音的测量方法有声强法、声压法和声功率级法。

所谓声级水平是声压级水平的简称。

声级水平是指额定电压额定与频率下变压器处于空载励磁条件时在规定轮廓回线（国标规定为,但为安全起见，一般测量距离为1m）上测得的声压级水平（A）加权值。
