空调噪声原理分析与控制

TRIZ应用综合实例空调降噪姓名： X X X班级：机械138学号： 201307112XXTRIZ应用综合例析——空调降噪问题第一章绪论空调是日常生活中实时接触的家用电器，在给人带来温暖冬天的与凉爽舒适的夏天的同时，也给人们带来了生活中最烦恼的噪音噪声是指发声体做无规则振动时发出的声音。

声音由物体的振动产生，以波的形式在一定的介质（如固体、液体、气体）中进行传播。

通常所说的噪声污染是指人为造成的。

从生理学观点来看，凡是干扰人们休息、学习和工作以及对你所要听的声音产生干扰的声音，即不需要的声音，统称为噪声。

当噪声对人及周围环境造成不良影响时，就形成噪声污染。

产业革命以来，各种机械设备的创造和使用，给人类带来了繁荣和进步，但同时也产生了越来越多而且越来越强的噪声。

噪声不但会对听力造成损伤，还能诱发多种致癌致命的疾病，也对人们的生活工作有所干扰.空调简介与其工作原理空调分为单冷空调和冷暖两用空调，工作原理是一样的，空调以前大多一般使用的制冷剂是氟利昂。

氟利昂的特性是：由气态变为液态时，释放大量的热量。

而由液态转变为气态时，会吸收大量的热量。

（即先吸热气化再液化放热）空调就是据此原理而设计的。

压缩机将气态的制冷剂压缩为高温高压的气态制冷剂，然后送到冷凝器（室外机）散热后成为常温高压的液态制冷剂，所以室外机吹出来的是热风。

然后到毛细管，进入蒸发器（室内机），由于制冷剂从毛细管到达蒸发器后空间突然增大，压力减小，液态的制冷剂就会汽化，变成气态低温的制冷剂，从而吸收大量的热量，蒸发器就会变冷，室内机的风扇将室内的空气从蒸发器中吹过，所以室内机吹出来的就是冷风；空气中的水蒸汽遇到冷的蒸发器后就会凝结成水滴，顺着水管流出去，这就是空调会出水的原因。

制热的时候有一个叫四通阀的部件，使制冷剂在冷凝器与蒸发器的流动方向与制冷时相反，所以制热的时候室外吹的是冷风，室内机吹的是热风。

其实就是用的初中物理里学到的液化（由气体变为液态）时要排出热量和汽化（由液体变为气体）时要吸收热量的原理。

第1篇一、项目背景随着城市化进程的加快，空调设备在各类建筑中的应用越来越广泛。

然而，空调设备在运行过程中产生的噪声问题也逐渐凸显，严重影响了人们的生活质量和工作环境。

为了解决这一问题，本文提出一套空调降噪工程设计方案，旨在通过合理的降噪措施，降低空调设备的噪声水平，提高室内环境的舒适度。

二、降噪目标1. 将空调设备的噪声降低至符合国家相关标准的水平。

2. 减少空调设备运行时对周边环境的影响。

3. 提高室内环境的舒适度，满足用户需求。

三、降噪方案设计1. 降噪原理空调降噪工程主要从以下几个方面进行：（1）降低空调设备的声源噪声；（2）阻断噪声传播；（3）吸收噪声。

2. 降噪方案设计（1）空调设备选型1）选用低噪声空调设备：在满足空调制冷或制热需求的前提下，优先选择低噪声空调设备，如变频空调、直流变频空调等。

2）优化空调设备布局：合理布置空调设备，减少噪声源与接收点的距离，降低噪声传播。

（2）空调设备降噪处理1）降低风机噪声：采用低噪声风机，优化风机叶片设计，降低风机运行时的气流噪声。

2）降低压缩机噪声：选用低噪声压缩机，优化压缩机运行参数，降低压缩机噪声。

3）降低冷却器噪声：优化冷却器结构，降低冷却器运行时的气流噪声。

（3）空调系统降噪处理1）优化空调管道设计：合理设计空调管道，减少管道内气流噪声和振动。

2）采用消声管道：在空调管道系统中，采用消声管道，降低气流噪声。

3）设置隔声间：对于噪声较大的空调设备，如冷却塔、水泵等，设置隔声间，降低噪声传播。

（4）建筑结构降噪处理1）采用隔声门窗：在空调设备安装区域，采用隔声门窗，降低噪声传播。

2）设置隔声墙：在空调设备安装区域，设置隔声墙，阻断噪声传播。

3）优化建筑结构：优化建筑结构设计，提高建筑物的隔声性能。

四、施工方案1. 施工准备（1）组织施工人员，明确施工责任；（2）备齐施工所需材料和设备；（3）熟悉施工图纸，明确施工要求。

2. 施工步骤（1）空调设备安装：按照设计要求，进行空调设备的安装，确保设备安装牢固、合理；（2）管道安装：按照设计要求，进行空调管道的安装，确保管道连接紧密、平整；（3）消声管道安装：按照设计要求，进行消声管道的安装，确保消声效果；（4）隔声门窗、隔声墙安装：按照设计要求，进行隔声门窗、隔声墙的安装，确保隔声效果；（5）调试与验收：对空调系统进行调试，确保系统运行正常，符合降噪要求。

新能源汽车空调电动压缩机的噪音控制技术分析随着环境问题和能源危机的日益加剧，新能源汽车作为一种环保、节能的交通工具，正逐渐成为未来汽车发展的主流趋势。

然而，新能源汽车在使用过程中，特别是在空调系统运行时，普遍存在噪音问题。

本文将针对新能源汽车空调电动压缩机的噪音进行技术分析，并探讨噪音控制的相关解决方案。

一、新能源汽车空调电动压缩机的工作原理新能源汽车空调电动压缩机通过电力驱动转子实现空气压缩，将低温低压气体转化为高温高压气体，为空调系统提供制冷或加热功能。

在运行过程中，电动压缩机会产生不同程度的噪音，噪音主要来源于电机振动和当量部件运动引起的空气流动噪声。

二、电动压缩机噪音的影响因素1. 电机振动：电动压缩机中的电机在运行时会产生一定的震动，震动会传导到其他部件，进而引起噪音。

电机的结构设计和制造工艺的优化，以及减震措施的采取，都能够有效降低电机振动带来的噪音影响。

2. 空气流动噪声：当电动压缩机工作时，气体在压缩室内部发生快速流动，产生较大的气流干扰和振动噪音。

减小气流速度和改善气流方向，可以有效降低空气流动带来的噪音。

3. 结构共振：电动压缩机的工作频率与其机械结构的固有频率相接近，可能引发结构共振，进而导致噪音的产生。

通过对电动压缩机的结构设计和材料选择进行优化，可以减小共振效应，降低噪音水平。

三、噪音控制技术解决方案1. 电机噪音控制技术优化电机设计，采用合理的电机结构和制造工艺，减小电机振动；采用低噪音电机，通过电机转子的轴向和径向磁通制造去磁噪音的方法；采用电机动平衡技术，调整电机转子的质量分布，降低不平衡振动引起的噪音。

2. 气流噪声控制技术优化气流导向结构，减小气体在压缩室内部的湍流和噪音；采用减震措施，降低气体与压缩室壁面之间的接触噪声；加装吸音材料，降低气体流过部件时的噪音传播。

3. 结构共振解决方案通过改变电动压缩机的结构参数，避免工作频率与结构固有频率相接近，以减小共振噪音；优化结构材料的选择，提高材料的阻尼特性，减小共振效应。

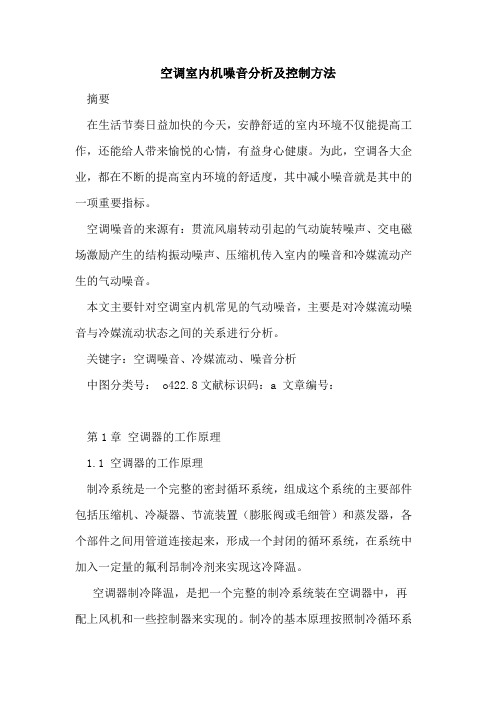

空调室内机噪音分析及控制方法摘要在生活节奏日益加快的今天，安静舒适的室内环境不仅能提高工作，还能给人带来愉悦的心情，有益身心健康。

为此，空调各大企业，都在不断的提高室内环境的舒适度，其中减小噪音就是其中的一项重要指标。

空调噪音的来源有：贯流风扇转动引起的气动旋转噪声、交电磁场激励产生的结构振动噪声、压缩机传入室内的噪音和冷媒流动产生的气动噪音。

本文主要针对空调室内机常见的气动噪音，主要是对冷媒流动噪音与冷媒流动状态之间的关系进行分析。

关键字：空调噪音、冷媒流动、噪音分析中图分类号： o422.8文献标识码：a 文章编号：第1章空调器的工作原理1.1 空调器的工作原理制冷系统是一个完整的密封循环系统，组成这个系统的主要部件包括压缩机、冷凝器、节流装置（膨胀阀或毛细管）和蒸发器，各个部件之间用管道连接起来，形成一个封闭的循环系统，在系统中加入一定量的氟利昂制冷剂来实现这冷降温。

空调器制冷降温，是把一个完整的制冷系统装在空调器中，再配上风机和一些控制器来实现的。

制冷的基本原理按照制冷循环系统的组成部件及其作用，分别由四个过程来实现。

压缩过程：从压缩机开始，制冷剂气体在低温低压状态下进入压缩机，在压缩机中被压缩，提高气体的压力和温度后，排入冷凝器中。

冷凝过程：从压缩机中排出来的高温高压气体，进入冷凝器中，将热量传递给外界空气或冷却水后，凝结成液体制冷剂，流向节流装置。

节流过程：又称膨胀过程，冷凝器中流出来的制冷剂液体在高压下流向节流装置，进行节流减压。

蒸发过程：从节流装置流出来的低压制冷剂液体流向蒸发器中，吸收外界（空气或水）的热量而蒸发成为气体，从而使外界（空气或水）的温度降低，蒸发后的低温低压气体又被压缩机吸回，进行再压缩、冷凝、节流、蒸发，依次不断地循环和制冷。

单冷型空调器结构简单，主要由压缩机、冷凝器、干燥过滤器、毛细管以及蒸发器等组成。

单冷型空调器环境温度适用范围为18℃～43℃。

制热过程则相反，见图1热泵型空调制冷和制热运行状态。

针对暖通空调噪声分析及降噪措施摘要：当前，大量的住宅、公共场所、写字楼等都安装了暖通空调系统，极大地改善了生活工作的环境质量，调节了室内温度，优化了空气质量，但因运转造成的噪声，却带来了一定的麻烦。

空调在运转期间，一是会造成耗电量高，二是会产生噪声，降低人体的舒适感觉，特别是投入运行时间较长的空调系统，其噪声更加明显。

针对这一情况，本文对空调系统中不同装置的降噪进行了综述，同时列举了可能造成空调系统噪声的各种原因并分别对其做出了最佳的消声方案介绍。

关键词：暖通空调；系统噪声；降噪；引言一般在住宅区及大型公共场所等，均安装空调通风系统。

其在改善室内环境质量与舒适度指标的同时，也有负面影响。

据我国现行《公共场所卫生标准》规定，各种不同公共场所环境噪声都有最高限值，当暖通空调在室内环境下的运行噪声值高于30～40dB时，会对人体健康产生危害。

据此，对暖通空调系统噪声进行分析，并提出降噪优化策略具有积极的现实意义。

1暖通空调噪声来源常见的暖通空调噪声主要来源于设计安装与实际运行两方面。

1.1因设计安装不当引起噪声因技术工艺不当、声学结构不合理或技术人员尚未采取相关降噪措施等，均会导致空调管路串声、空气动力性噪声及局部透声、固体传声等噪声。

因此，在设计、安装暖通空调系统时，要严格规范设计安装的流程，保证系统结构合理，运行安全、经济。

1.2因运行设备性能、工况不良引起噪声在运行中，若冷却塔(淋水系统)、空调机组(风机)或水泵、制冷机组等相关设备、系统运行性能不佳、工况不良时，也会导致暖通空调系统运行的噪声超标。

2暖通空调噪声具体分析2.1制冷机组（1）主要由皮带轮轴承噪声和压缩机噪声叠加混合引起，同时由于管道内有暖通空调系统制冷机组冷媒流动，也会产生脉动噪声。

（2）暖通空调系统制冷机产生振动及曲轴高速往复运动，甚至制冷机缸体运动等均会引起机械噪声。

（3）空气动力性噪声主要因暖通空调系统机房的排气风机与进气风机运行不当所致，由此会形成排气噪声与进气噪声。

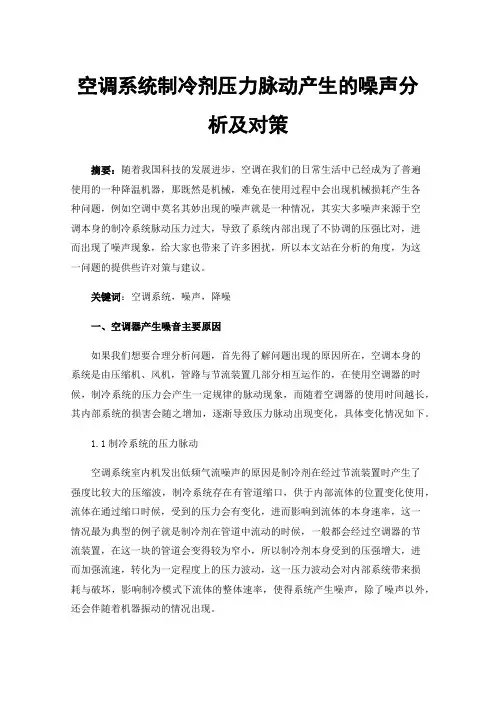

空调系统制冷剂压力脉动产生的噪声分析及对策摘要：随着我国科技的发展进步，空调在我们的日常生活中已经成为了普遍使用的一种降温机器，那既然是机械，难免在使用过程中会出现机械损耗产生各种问题，例如空调中莫名其妙出现的噪声就是一种情况，其实大多噪声来源于空调本身的制冷系统脉动压力过大，导致了系统内部出现了不协调的压强比对，进而出现了噪声现象，给大家也带来了许多困扰，所以本文站在分析的角度，为这一问题的提供些许对策与建议。

关键词：空调系统，噪声，降噪一、空调器产生噪音主要原因如果我们想要合理分析问题，首先得了解问题出现的原因所在，空调本身的系统是由压缩机、风机，管路与节流装置几部分相互运作的，在使用空调器的时候，制冷系统的压力会产生一定规律的脉动现象，而随着空调器的使用时间越长，其内部系统的损害会随之增加，逐渐导致压力脉动出现变化，具体变化情况如下。

1.1制冷系统的压力脉动空调系统室内机发出低频气流噪声的原因是制冷剂在经过节流装置时产生了强度比较大的压缩波，制冷系统存在有管道缩口，供于内部流体的位置变化使用，流体在通过缩口时候，受到的压力会有变化，进而影响到流体的本身速率，这一情况最为典型的例子就是制冷剂在管道中流动的时候，一般都会经过空调器的节流装置，在这一块的管道会变得较为窄小，所以制冷剂本身受到的压强增大，进而加强流速，转化为一定程度上的压力波动，这一压力波动会对内部系统带来损耗与破坏，影响制冷模式下流体的整体速率，使得系统产生噪声，除了噪声以外，还会伴随着机器振动的情况出现。

1.2压缩波对于制冷系统的危害在压缩波形成时候，风机位置的排气同样会受到周期性的压力损耗，甚至比起内部系统受到影响的表现更为明显，流体通过管道时候，在截面口时的压力和速度都会得到加强，流体通过管道压缩以后，到了另一截面口便会产生膨胀，这种膨胀形式是弹性的，且带有振动效果。

压缩波对于系统的影响，着重点在于是否与系统运行过程中的频率一致，而如果压缩波的振动频率与系统的固定频率相同的话，两者之间就会形成一种共振模式，这种共振模式的表现情况被人称为气柱共振，气柱共振造成的噪声被划分在低频分类中，这种低频噪声同样是流体在管道截面口形成的，但受到影响的部位却是换热器，因为共振的关系，所以气柱振动的频率与低频噪声的大小是成正比的，同样的还包括压缩机在运行时候的效率如何，如若前者的效率越高，则低频噪声会呈现几何倍数的增长方式加大损耗。

通风空调系统噪声控制主要方法我国经济实现了跨越式的发展，人民生活水平也有了长足的进步。

人们在满足物质需求的同时，也在寻求精神需求的补给，其中，噪声污染带来的危害日益受到人们的关注。

通风空调系统噪声控制是现代建筑对建筑设计质量的要求，反映了现代社会崇尚生活品质、追求健康生活的价值观。

本文主要阐述了有关通风空调系统噪声控制主要方法。

标签：通风空调系统;噪声控制;主要方法前言：改革开放以来，我国经济实现了跨越式的发展，人民生活水平也有了长足的进步。

人们在满足物质需求的同时，也在寻求精神需求的补给，其对生活品质的要求具有崇尚自然、崇尚环保的新倾向。

长期以来，通风空调系统的噪声问题一直侵扰着人们的生活，如何控制好空调系统的噪声，给人们提供一个安静舒适的环境值得我们深入的研究。

一、通风空调系统噪声的识别以及产生的原因1.通风机的噪声通风机的噪声随着不同系列或同系列的不同型号、不同转数而变化。

即使是同一型号的通风机，其噪声也会因装配精度的不同而不同。

因此，在工程设计中最好能对所选用的通风机的声功率级和频带声功率级进行实测。

2.末端空调设备的噪声整体式空调设备的噪声主要来自其中的通风机，噪声数据一般可以在有关产品样本中查到。

立柜式空调机组的噪声较大，除通风机噪声外，机组下部压缩机的噪声也不可忽视。

窗式空调器的噪声主要来自送风机及排风机（扇），以及制冷压缩机。

风机盘管空调器的噪声来自所配通风机及电动机。

通常制造厂家给出高、中、低三档风速条件下的噪声功率级或声级。

风机盘管的噪声级通常为20～40dB（A）3.噪声产生原因分析通风机噪声由空气动力噪声、机械噪声和电磁噪声组成，通常以空气动力噪声为主要成分。

空气动力噪声由涡流噪声、撞击噪声和回转噪声组成，涡流噪声是气流在吸人口和叶轮中脱流面形成的，它与风机的进风口、前盘结构以及其相互配合有关，当叶轮线速度增大时，涡流噪声也增加.撞击噪声是气流进人或离开叶片时产生的，它和风机的流量、叶片的人口、出口角度有关，当流量增加、风机工作点偏离最佳工作点时，撞击声随之增加。

汽车空调系统原理分析与故障诊断维修措施摘要：随着人们材料水平的提高，汽车产业发展迅速，对汽车的需求也在增加。

汽车的空调系统不仅能改善驾驶条件，还能避免挡风玻璃上的雾和霜，从而使驾驶员有清晰的视野，确保驾驶安全。

但是空调系统是容易发生故障的系统。

因此，必须深入分析诊断和解决常见错误的方法。

在此基础上，以下文为参考讨论了汽车空调系统的故障分析及诊断和维护措施的原则。

关键词：汽车空调系统；原理分析；故障诊断；维修措施引言作为汽车的主要元件之一，变调控制系统能够调整气温、湿度、清洁度和流量等技术参数方面，它能够増加乘员的舒适性，另一方面，能够避免或消除风挡表面上的雾气対驾驶员视线产生的影响，确保驾驶安全。

由于车辆的长时间运行和不及时维护，以及奠复杂的结构和频繁的操作，很可能导致空调系统出现各种问题，进而影响人体的舒适性和驾驶性能安全。

1汽车空调的运作原理在车辆驾驶过程中，有多种冷却方法，如液化气冷却、博洛尼亚冷却、热电冷却等。

不同冷冻模式的工作原理也不同。

汽车空调的工作原理也不同于冷循环模式。

因此，修理汽车空调时，你需要知道这种汽车空调首先采用的制冷模式。

不同的冷却模式、控制系统和工作路径差异很大。

通常，工厂报告有一个汽车冷却电路。

如果你的汽车空调损坏，你可以用这个电路找到这些损坏的零件。

这张照片可以直观地看到汽车空调的工作原理，因此找出汽车空调的问题会容易得多。

2汽车空调系统故障诊断维修措施2.1空调噪声较大若是在空调运转环节出现噪声较大的问题，需要停机进行故障排查：①对汽车压缩机的传送带进行观察，若是传送带处于松弛状态，则需要及时进行更新以及调整；②对风扇扇叶以及其他影响部分进行具体排查，若是出现松动以及碰撞的现象，需要及时进行校正与加固；③对电机轴整体环节进行排查，在必要时可以将电机轴承拆卸，并且涂抹润滑剂或者采用更换压缩机的方式进行故障排查。

需要注意的是，空调噪声的影响主要是由于内部结构出现松动，因此在开展空调噪声排查时，应该着重对空调内部的结构进行判定，精准地进行内部结构加固，才能确保全体内部设施不存在松动、脱落等现象。

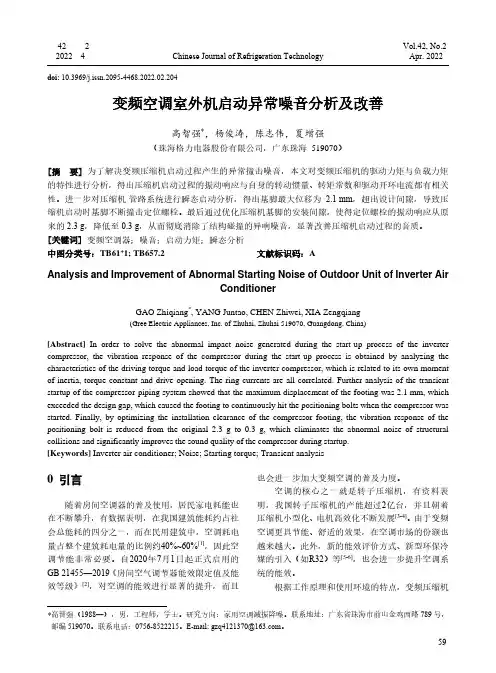

doi: 10.3969/j.issn.2095-4468.2022.02.204变频空调室外机启动异常噪音分析及改善高智强*，杨俊涛，陈志伟，夏增强（珠海格力电器股份有限公司，广东珠海 519070）[摘 要] 为了解决变频压缩机启动过程产生的异常撞击噪音，本文对变频压缩机的驱动力矩与负载力矩的特性进行分析，得出压缩机启动过程的振动响应与自身的转动惯量、转矩常数和驱动开环电流都有相关性。

进一步对压缩机-管路系统进行瞬态启动分析，得出基脚最大位移为 2.1 mm ，超出设计间隙，导致压缩机启动时基脚不断撞击定位螺栓。

最后通过优化压缩机基脚的安装间隙，使得定位螺栓的振动响应从原来的2.3 g ，降低至0.3 g ，从而彻底消除了结构碰撞的异响噪音，显著改善压缩机启动过程的音质。

[关键词] 变频空调器；噪音；启动力矩；瞬态分析 中图分类号：TB61+1; TB657.2文献标识码：AAnalysis and Improvement of Abnormal Starting Noise of Outdoor Unit of Inverter AirConditionerGAO Zhiqiang *, YANG Juntao, CHEN Zhiwei, XIA Zengqiang(Gree Electric Appliances, Inc. of Zhuhai, Zhuhai 519070, Guangdong, China)[Abstract] In order to solve the abnormal impact noise generated during the start-up process of the inverter compressor, the vibration response of the compressor during the start-up process is obtained by analyzing the characteristics of the driving torque and load torque of the inverter compressor, which is related to its own moment of inertia, torque constant and drive opening. The ring currents are all correlated. Further analysis of the transient startup of the compressor-piping system showed that the maximum displacement of the footing was 2.1 mm, which exceeded the design gap, which caused the footing to continuously hit the positioning bolts when the compressor was started. Finally, by optimizing the installation clearance of the compressor footing, the vibration response of the positioning bolt is reduced from the original 2.3 g to 0.3 g, which eliminates the abnormal noise of structural collisions and significantly improves the sound quality of the compressor during startup. [Keywords] Inverter air conditioner; Noise; Starting torque; Transient analysis*高智强（1988—），男，工程师，学士。

案例一、可控硅坏、室内机噪音故障现象：关机后，室内风机慢慢转动，开机后发出剌耳噪声。

原因分析：根据用户反映及现象分析，初步判断为室内电机供电故障，检查室内风机供电电压，关机状态下电机上有100V电压，关机后室内电机仍缓慢连续运行，室内电机发热使塑料的电机架遇热变形，塑封电机位置偏移，这样则导致贯流风叶要与底盘相碰，发出难听的噪音，而且有一股烧焦的味道。

由此判定为风机控制可控硅损坏。

解决措施：换主控板。

经验总结：分体挂机室内机风机转速是由可控硅来控制的，当电源电压较低或波动较大时，会造成可控硅单相击穿，停机时室内风机仍有电压，电机仍会慢转，由于可控硅为单相击穿，电机供电电源非正弦波形，电机运转不平稳，噪音较大。

案例二、室内风机关机后不停及未开机风机就运行故障现象：关机后，室内风机不停、未开机风机就运行。

原因分析：根据用户反映故障现象，通电即发现室内风机运行，用遥控开机后关机，室内风机仍在运行，初步判断为室内电机供电故障，检查室内风机供电电压，通电状态或关机装态下电机上有 158V电压输出，因此通电后室内电机就运行，由此判定为风机控制可控硅损坏。

解决措施：更换同型号控制器后试机正常。

经验总结：分体挂机室内机风机转速是由可控硅来控制的，当电源电压较低或波动较大时，会造成可控硅单相击穿，停机或关机时室内风机仍有电压，室内风机不能关闭。

案例三、遥控器接收器坏故障现象：遥控不开机原因分析：检查遥控器，用遥控器对准普通收音机，按遥控器上的任何键，收音机均有反映，说明遥控器属正常，故障在室内机主控板或者遥控接收器。

打开室内机外盖，检查220伏输入电源及12伏与5伏电压均正常，用手动启动空调，空调能正常启动运转，说明主控板无问题，故障部位在遥控接收器元器件上，经检查，发现原因在于控制器接收回路上瓷片电容(103Z/50v)绝缘电阻偏小，只有几kΩ，质量好的瓷片电容应该在10000MΩ以上,漏电电流偏大而引起的遥控不接收。
