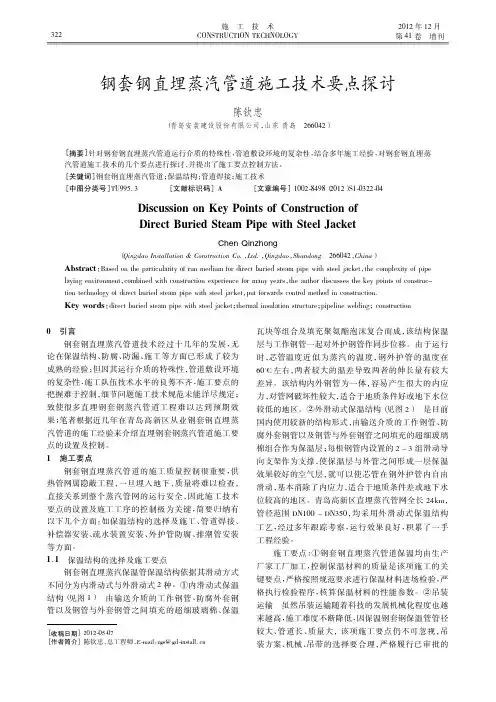

钢套钢直埋蒸汽管道施工技术要点

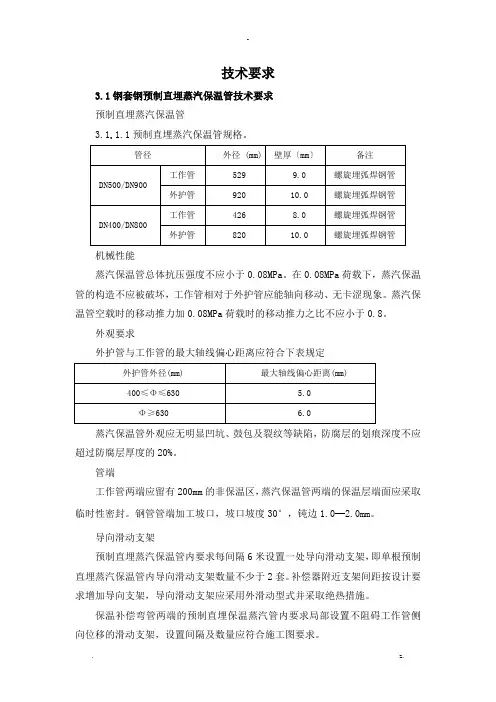

技术要求3.1钢套钢预制直埋蒸汽保温管技术要求预制直埋蒸汽保温管3.1.1.1预制直埋蒸汽保温管规格。

机械性能蒸汽保温管总体抗压强度不应小于0.08MPa。

在0.08MPa荷载下，蒸汽保温管的构造不应被破坏，工作管相对于外护管应能轴向移动、无卡涩现象。

蒸汽保温管空载时的移动推力加0.08MPa荷载时的移动推力之比不应小于0.8。

外观要求外护管与工作管的最大轴线偏心距离应符合下表规定蒸汽保温管外观应无明显凹坑、鼓包及裂纹等缺陷，防腐层的划痕深度不应超过防腐层厚度的20%。

管端工作管两端应留有200mm的非保温区，蒸汽保温管两端的保温层端面应采取临时性密封。

钢管管端加工坡口，坡口坡度30°，钝边1.0—2.0mm。

导向滑动支架预制直埋蒸汽保温管内要求每间隔6米设置一处导向滑动支架，即单根预制直埋蒸汽保温管内导向滑动支架数量不少于2套。

补偿器附近支架间距按设计要求增加导向支架，导向滑动支架应采用外滑动型式并采取绝热措施。

保温补偿弯管两端的预制直埋保温蒸汽管内要求局部设置不阻碍工作管侧向位移的滑动支架，设置间隔及数量应符合施工图要求。

工作管用于输送蒸汽的工作钢管要求采用埋弧焊螺旋钢管，执行标准： GB/T 9711-2011"石油天然气工业管线输送系统用钢管"，材质Q235B；供货商应为国内大型正规企业。

工作管的外表锈蚀等级应符合GB/T 8923.1-2011规定。

钢管壁厚钢管的壁厚偏差≤±5%。

保温层保温层的构造形式保温层采用以超细玻璃棉为主要材料并包含铝箔反射层和空气层的复合保温层。

反射层材料必须保证满足最高设计温度工况要求，如以下列图所示〔仅供绝热材料应分层敷设，且各层材料厚度不大于50mm。

绝热材料采用耐高温离心法超细玻璃棉，长期使用温度不低于450℃。

保温层绝热材料在平均温度70℃时，其导热系数应小于0.06W/〔m·K〕；平均温度220℃时，其导热系数应小于0.08W/〔m·K〕；保温层构造应保证蒸汽保温管在蒸汽温度300℃〔正常运行工况〕运行时，其外外表温度不应大于50℃。

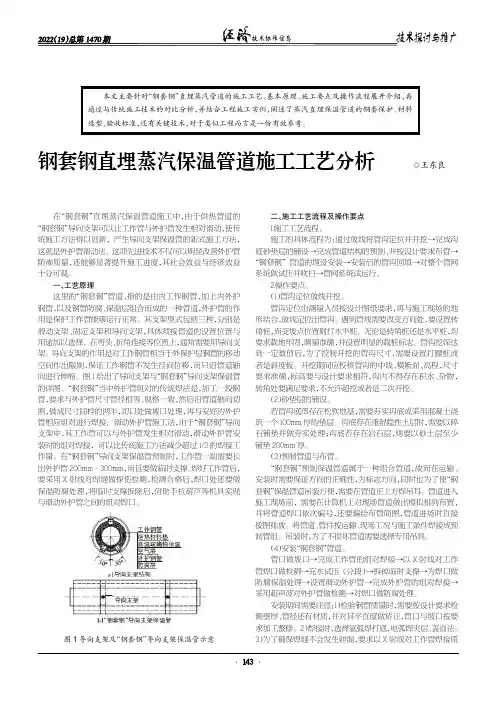

钢套钢直埋蒸汽保温管道施工工艺分析◎王东良在“钢套钢”直埋蒸汽保温管道施工中，由于供热管道的“钢套钢”导向支架可以让工作管与外护管发生相对滑动，使传统施工方法得以创新，产生导向支架保温管的新式施工方法，这就是外护管滑动法。

这项先进技术不仅可以明显改善外护管防渗质量，还能够显著提升施工进度，其社会效益与经济效益十分可观。

一、工艺原理这里的“钢套钢”管道，指的是由内工作钢管，加上内外护钢管，以及钢管防腐、保温层组合而成的一种管道，外护管的作用是保护工作管能够运行正常。

其支架型式包括三种，分别是滑动支架、固定支架和导向支架，具体须按管道的设置位置与用途加以选择。

在弯头、折角连接等位置上，通常需要用导向支架。

导向支架的作用是对工作钢管相当于外保护层钢管的移动空间作出限制，保证工作钢管不发生径向位移，而只沿管道轴向进行伸缩。

图1给出了导向支架与“钢套钢”导向支架保温管的详图。

“钢套钢”当中外护管组对的传统焊法是，加工一段钢管，要求与外护管尺寸管径相等、规格一致，然后沿管道轴向切割，做成尺寸同样的两半，切口处做坡口处理，再与安好的外护管相应组对进行焊接。

滑动外护管施工法，由于“钢套钢”导向支架中，其工作管可以与外护管发生相对滑动，滑动外护管安装时的组对焊接，可以比传统施工方法减少超过1/3的焊接工作量。

在“钢套钢”导向支架保温管预制时，工作管一端需要长出外护管200mm～300mm，而且要做临时支撑。

焊好工作管后，要采用X 射线对焊缝做探伤检测，检测合格后，焊口处还要做保温防腐处理，将临时支撑拆除后，借助手拉葫芦等机具实现与滑动外护管之间的组对焊口。

图1导向支架及“钢套钢”导向支架保温管示意二、施工工艺流程及操作要点1.施工工艺流程。

施工的具体流程为：通过放线将管沟定位并开挖→完成沟底砂垫层的铺设→完成管道结构的预制、并按设计要求布管→“钢套钢”管道的埋设安装→安装后的管沟回填→对整个管网系统做试压并吹扫→管网系统试运行。

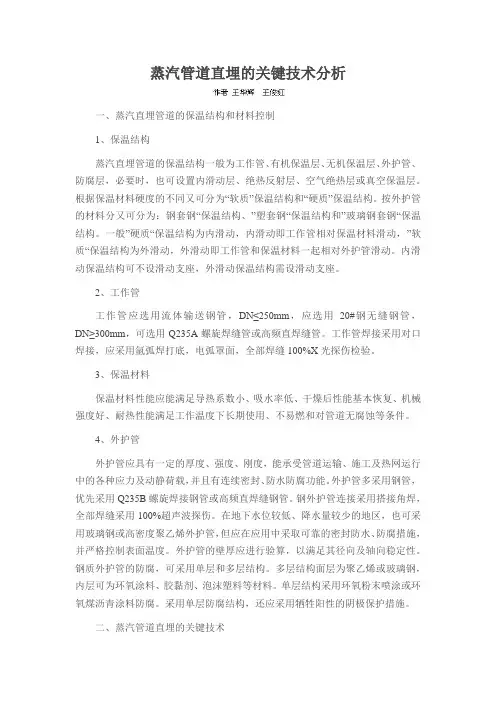

蒸汽管道直埋的关键技术分析一、蒸汽直埋管道的保温结构和材料控制1、保温结构蒸汽直埋管道的保温结构一般为工作管、有机保温层、无机保温层、外护管、防腐层，必要时，也可设置内滑动层、绝热反射层、空气绝热层或真空保温层。

根据保温材料硬度的不同又可分为“软质”保温结构和“硬质”保温结构。

按外护管的材料分又可分为：钢套钢“保温结构、”塑套钢“保温结构和”玻璃钢套钢“保温结构。

一般”硬质“保温结构为内滑动，内滑动即工作管相对保温材料滑动，”软质“保温结构为外滑动，外滑动即工作管和保温材料一起相对外护管滑动。

内滑动保温结构可不设滑动支座，外滑动保温结构需设滑动支座。

2、工作管工作管应选用流体输送钢管，DN≤250mm，应选用20#钢无缝钢管，DN≥300mm，可选用Q235A螺旋焊缝管或高频直焊缝管。

工作管焊接采用对口焊接，应采用氩弧焊打底，电弧罩面，全部焊缝100%X光探伤检验。

3、保温材料保温材料性能应能满足导热系数小、吸水率低、干燥后性能基本恢复、机械强度好、耐热性能满足工作温度下长期使用、不易燃和对管道无腐蚀等条件。

4、外护管外护管应具有一定的厚度、强度、刚度，能承受管道运输、施工及热网运行中的各种应力及动静荷载，并且有连续密封、防水防腐功能。

外护管多采用钢管，优先采用Q235B螺旋焊接钢管或高频直焊缝钢管。

钢外护管连接采用搭接角焊，全部焊缝采用100%超声波探伤。

在地下水位较低、降水量较少的地区，也可采用玻璃钢或高密度聚乙烯外护管，但应在应用中采取可靠的密封防水、防腐措施，并严格控制表面温度。

外护管的壁厚应进行验算，以满足其径向及轴向稳定性。

钢质外护管的防腐，可采用单层和多层结构。

多层结构面层为聚乙烯或玻璃钢，内层可为环氧涂料、胶黏剂、泡沫塑料等材料。

单层结构采用环氧粉末喷涂或环氧煤沥青涂料防腐。

采用单层防腐结构，还应采用牺牲阳性的阴极保护措施。

二、蒸汽管道直埋的关键技术直埋蒸汽管道有10余处关键技术，包括检查井、固定支座、弯头、三通、变径管、排潮管、阀门井、疏水装置、补偿器等。

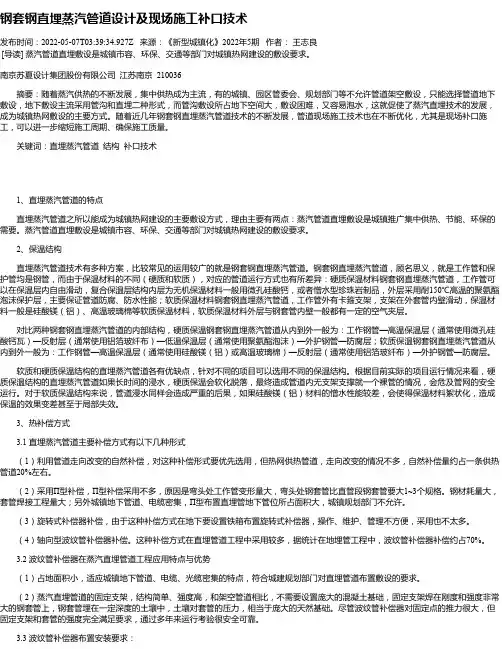

钢套钢直埋蒸汽管道设计及现场施工补口技术发布时间：2022-05-07T03:39:34.927Z 来源：《新型城镇化》2022年5期作者：王志良[导读] 蒸汽管道直埋敷设是城镇市容、环保、交通等部门对城镇热网建设的敷设要求。

南京苏夏设计集团股份有限公司江苏南京 210036摘要：随着蒸汽供热的不断发展，集中供热成为主流，有的城镇、园区管委会、规划部门等不允许管道架空敷设，只能选择管道地下敷设，地下敷设主流采用管沟和直埋二种形式，而管沟敷设所占地下空间大，敷设困难，又容易泡水，这就促使了蒸汽直埋技术的发展，成为城镇热网敷设的主要方式。

随着近几年钢套钢直埋蒸汽管道技术的不断发展，管道现场施工技术也在不断优化，尤其是现场补口施工，可以进一步缩短施工周期、确保施工质量。

关键词：直埋蒸汽管道结构补口技术1、直埋蒸汽管道的特点直埋蒸汽管道之所以能成为城镇热网建设的主要敷设方式，理由主要有两点：蒸汽管道直埋敷设是城镇推广集中供热、节能、环保的需要。

蒸汽管道直埋敷设是城镇市容、环保、交通等部门对城镇热网建设的敷设要求。

2、保温结构直埋蒸汽管道技术有多种方案，比较常见的运用较广的就是钢套钢直埋蒸汽管道。

钢套钢直埋蒸汽管道，顾名思义，就是工作管和保护管均是钢管，而由于保温材料的不同（硬质和软质），对应的管道运行方式也有所差异：硬质保温材料钢套钢直埋蒸汽管道，工作管可以在保温层内自由滑动，复合保温层结构内层为无机保温材料一般用微孔硅酸钙，或者憎水型珍珠岩制品，外层采用耐150℃高温的聚氨酯泡沫保护层，主要保证管道防腐、防水性能；软质保温材料钢套钢直埋蒸汽管道，工作管外有卡箍支架，支架在外套管内壁滑动，保温材料一般是硅酸镁（铝）、高温玻璃棉等软质保温材料，软质保温材料外层与钢套管内壁一般都有一定的空气夹层。

对比两种钢套钢直埋蒸汽管道的内部结构，硬质保温钢套钢直埋蒸汽管道从内到外一般为：工作钢管—高温保温层（通常使用微孔硅酸钙瓦）—反射层（通常使用铝箔玻纤布）—低温保温层（通常使用聚氨酯泡沫）—外护钢管—防腐层；软质保温钢套钢直埋蒸汽管道从内到外一般为：工作钢管—高温保温层（通常使用硅酸镁（铝）或高温玻璃棉）—反射层（通常使用铝箔玻纤布）—外护钢管—防腐层。

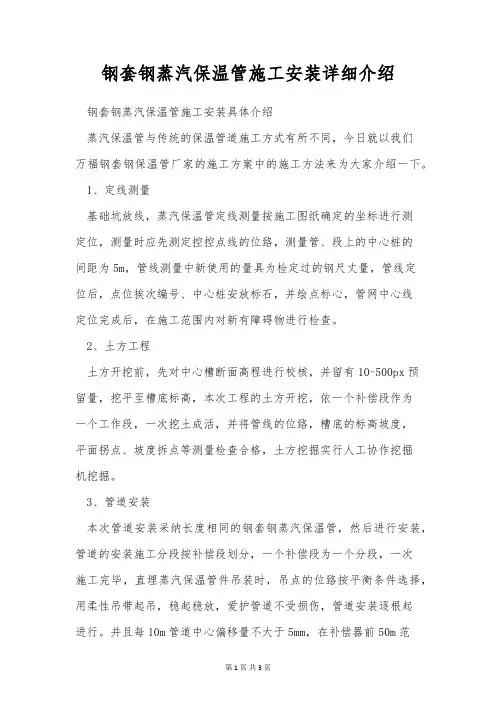

钢套钢蒸汽保温管施工安装详细介绍钢套钢蒸汽保温管施工安装具体介绍蒸汽保温管与传统的保温管道施工方式有所不同，今日就以我们万福钢套钢保温管厂家的施工方案中的施工方法来为大家介绍一下。

1、定线测量基础坑放线，蒸汽保温管定线测量按施工图纸确定的坐标进行测定位，测量时应先测定控控点线的位臵，测量管、段上的中心桩的间距为5m，管线测量中新使用的量具为检定过的钢尺丈量，管线定位后，点位挨次编号、中心桩安放标石，并绘点标心，管网中心线定位完成后，在施工范围内对新有障碍物进行检查。

2、土方工程土方开挖前，先对中心槽断面高程进行校核，并留有10-500px预留量，挖平至槽底标高，本次工程的土方开挖，依一个补偿段作为一个工作段，一次挖土成活，并将管线的位臵，槽底的标高坡度，平面拐点、坡度拆点等测量检查合格，土方挖掘实行人工协作挖掘机挖掘。

3、管道安装本次管道安装采纳长度相同的钢套钢蒸汽保温管，然后进行安装，管道的安装施工分段按补偿段划分，一个补偿段为一个分段，一次施工完毕，直埋蒸汽保温管件吊装时，吊点的位臵按平衡条件选择，用柔性吊带起吊，稳起稳放，爱护管道不受损伤，管道安装逐根起进行。

并且每10m管道中心偏移量不大于5mm，在补偿器前50m范围内的管道轴线与补偿器轴线相吻合，对已就位的管子，管腔内不能存有杂物，人员离开现场时，用工具或肓板封闭管口，以防泥沙进入管腔和管道漂移。

4、支架及补偿器的安装有关如何选择补偿器我们之前介绍过，大家可以看看《钢套钢保温管需要安装补偿器么？》①管道安装前，应完成管道支架的安装，支架的位臵应正确平整、坚固、坡度符合设计规定。

管理支架的标高可采纳在其上部加设金属垫板，其垫板不得超过两层，垫板应与预埋件或钢结构进行焊接，不得浮加于滑托和支架之间。

管道滑托吊架的吊杆中心应处于与管道热位移方向相反的一侧。

导向支架的导向接合面应干净、平整，接触良好，不得有歪斜和卡涩现象。

固定支架按设计图纸施工。

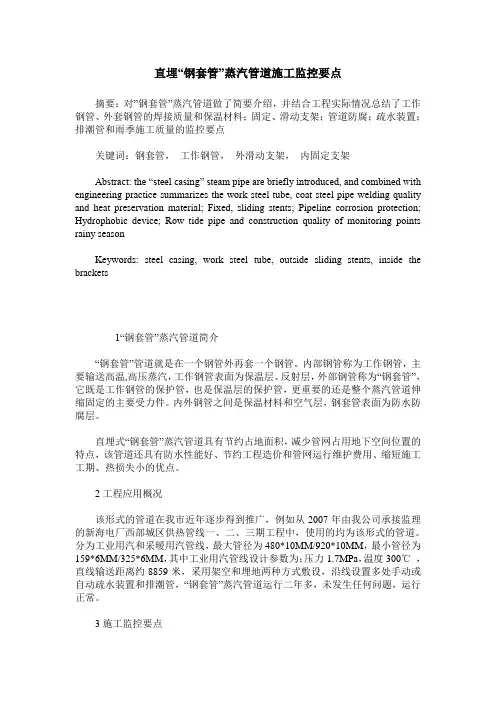

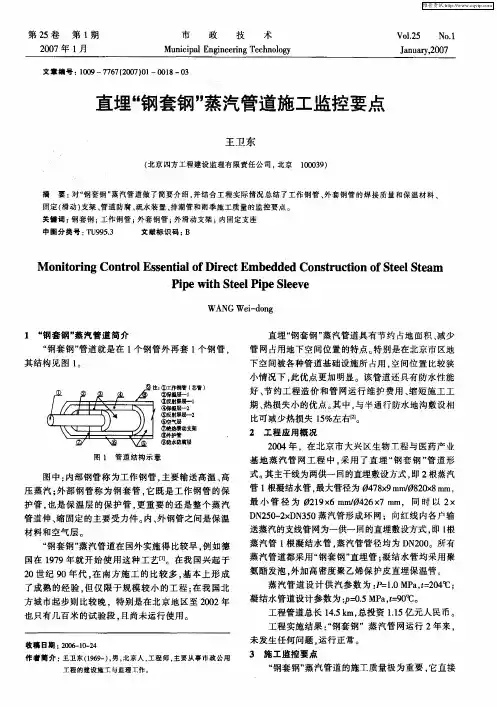

直埋“钢套管”蒸汽管道施工监控要点摘要：对”钢套管”蒸汽管道做了简要介绍，并结合工程实际情况总结了工作钢管、外套钢管的焊接质量和保温材料；固定、滑动支架；管道防腐；疏水装置；排潮管和雨季施工质量的监控要点关键词：钢套管，工作钢管，外滑动支架，内固定支架Abstract: the “steel casing” steam pipe are briefly introduced, and combined with engineering practice summarizes the work steel tube, coat steel pipe welding quality and heat preservation material; Fixed, sliding stents; Pipeline corrosion protection; Hydrophobic device; Row tide pipe and construction quality of monitoring points rainy seasonKeywords: steel casing, work steel tube, outside sliding stents, inside the brackets1“钢套管”蒸汽管道简介“钢套管”管道就是在一个钢管外再套一个钢管。

内部钢管称为工作钢管，主要输送高温,高压蒸汽，工作钢管表面为保温层、反射层，外部钢管称为“钢套管”，它既是工作钢管的保护管，也是保温层的保护管，更重要的还是整个蒸汽管道伸缩固定的主要受力件。

内外钢管之间是保温材料和空气层，钢套管表面为防水防腐层。

直埋式“钢套管”蒸汽管道具有节约占地面积，减少管网占用地下空间位置的特点，该管道还具有防水性能好、节约工程造价和管网运行维护费用、缩短施工工期、热损失小的优点。

2工程应用概况该形式的管道在我市近年逐步得到推广，例如从2007年由我公司承接监理的新海电厂西部城区供热管线一、二、三期工程中，使用的圴为该形式的管道。

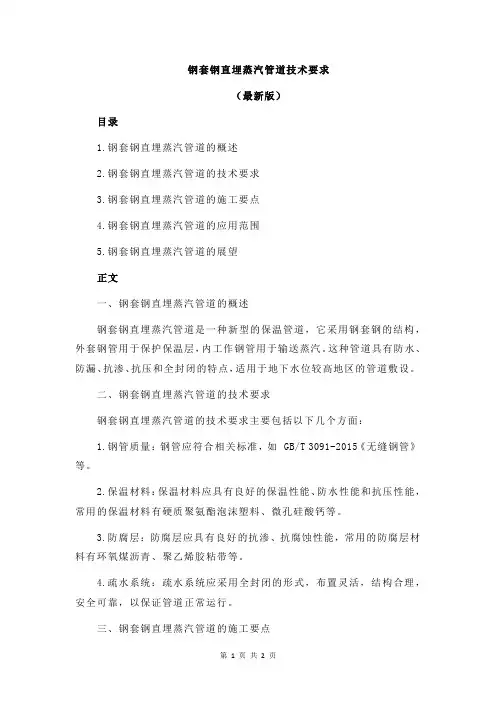

钢套钢直埋蒸汽管道技术要求（最新版）目录1.钢套钢直埋蒸汽管道的概述2.钢套钢直埋蒸汽管道的技术要求3.钢套钢直埋蒸汽管道的施工要点4.钢套钢直埋蒸汽管道的应用范围5.钢套钢直埋蒸汽管道的展望正文一、钢套钢直埋蒸汽管道的概述钢套钢直埋蒸汽管道是一种新型的保温管道，它采用钢套钢的结构，外套钢管用于保护保温层，内工作钢管用于输送蒸汽。

这种管道具有防水、防漏、抗渗、抗压和全封闭的特点，适用于地下水位较高地区的管道敷设。

二、钢套钢直埋蒸汽管道的技术要求钢套钢直埋蒸汽管道的技术要求主要包括以下几个方面：1.钢管质量：钢管应符合相关标准，如 GB/T 3091-2015《无缝钢管》等。

2.保温材料：保温材料应具有良好的保温性能、防水性能和抗压性能，常用的保温材料有硬质聚氨酯泡沫塑料、微孔硅酸钙等。

3.防腐层：防腐层应具有良好的抗渗、抗腐蚀性能，常用的防腐层材料有环氧煤沥青、聚乙烯胶粘带等。

4.疏水系统：疏水系统应采用全封闭的形式，布置灵活，结构合理，安全可靠，以保证管道正常运行。

三、钢套钢直埋蒸汽管道的施工要点钢套钢直埋蒸汽管道的施工要点主要包括以下几个方面：1.预制保温管：根据设计要求预制保温管，确保保温层的质量。

2.安装钢管：将预制好的保温管与工作钢管连接，注意保证密封性。

3.安装防腐层：在保温管外表面安装防腐层，以提高管道的抗腐蚀性能。

4.安装疏水系统：在管道的适当位置安装疏水系统，以保证管道的正常运行。

5.焊接接头：对管道接头进行焊接，确保接头的密封性和强度。

四、钢套钢直埋蒸汽管道的应用范围钢套钢直埋蒸汽管道广泛应用于热力系统、供暖系统、工业生产等领域，尤其适用于地下水位较高地区的管道敷设。

五、钢套钢直埋蒸汽管道的展望随着我国经济的快速发展，对能源的需求越来越大，钢套钢直埋蒸汽管道在能源输送领域的应用前景十分广阔。

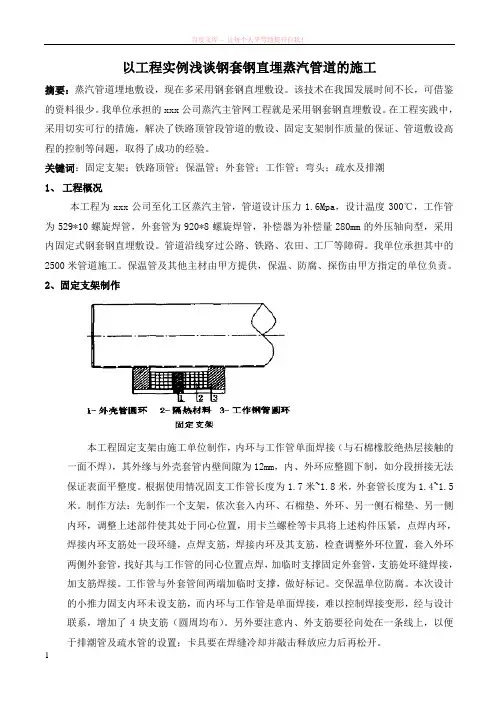

以工程实例浅谈钢套钢直埋蒸汽管道的施工摘要：蒸汽管道埋地敷设，现在多采用钢套钢直埋敷设。

该技术在我国发展时间不长，可借鉴的资料很少。

我单位承担的xxx公司蒸汽主管网工程就是采用钢套钢直埋敷设。

在工程实践中，采用切实可行的措施，解决了铁路顶管段管道的敷设、固定支架制作质量的保证、管道敷设高程的控制等问题，取得了成功的经验。

关键词：固定支架；铁路顶管；保温管；外套管；工作管；弯头；疏水及排潮1、工程概况本工程为xxx公司至化工区蒸汽主管，管道设计压力1.6Mpa，设计温度300℃，工作管为529*10螺旋焊管，外套管为920*8螺旋焊管，补偿器为补偿量280mm的外压轴向型，采用内固定式钢套钢直埋敷设。

管道沿线穿过公路、铁路、农田、工厂等障碍。

我单位承担其中的2500米管道施工。

保温管及其他主材由甲方提供，保温、防腐、探伤由甲方指定的单位负责。

2、固定支架制作本工程固定支架由施工单位制作，内环与工作管单面焊接（与石棉橡胶绝热层接触的一面不焊），其外缘与外壳套管内壁间隙为12mm，内、外环应整圆下制，如分段拼接无法保证表面平整度。

根据使用情况固支工作管长度为1.7米~1.8米，外套管长度为1.4~1.5米。

制作方法：先制作一个支架，依次套入内环、石棉垫、外环、另一侧石棉垫、另一侧内环，调整上述部件使其处于同心位置，用卡兰螺栓等卡具将上述构件压紧，点焊内环，焊接内环支筋处一段环缝，点焊支筋，焊接内环及其支筋，检查调整外环位置，套入外环两侧外套管，找好其与工作管的同心位置点焊，加临时支撑固定外套管，支筋处环缝焊接，加支筋焊接。

工作管与外套管间两端加临时支撑，做好标记。

交保温单位防腐。

本次设计的小推力固支内环未设支筋，而内环与工作管是单面焊接，难以控制焊接变形，经与设计联系，增加了4块支筋（圆周均布）。

另外要注意内、外支筋要径向处在一条线上，以便于排潮管及疏水管的设置；卡具要在焊缝冷却并敲击释放应力后再松开。

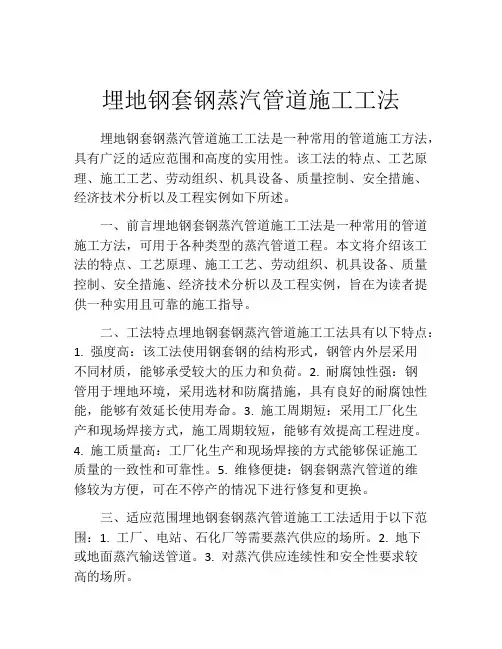

埋地钢套钢蒸汽管道施工工法埋地钢套钢蒸汽管道施工工法是一种常用的管道施工方法，具有广泛的适应范围和高度的实用性。

该工法的特点、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例如下所述。

一、前言埋地钢套钢蒸汽管道施工工法是一种常用的管道施工方法，可用于各种类型的蒸汽管道工程。

本文将介绍该工法的特点、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例，旨在为读者提供一种实用且可靠的施工指导。

二、工法特点埋地钢套钢蒸汽管道施工工法具有以下特点：1. 强度高：该工法使用钢套钢的结构形式，钢管内外层采用不同材质，能够承受较大的压力和负荷。

2. 耐腐蚀性强：钢管用于埋地环境，采用选材和防腐措施，具有良好的耐腐蚀性能，能够有效延长使用寿命。

3. 施工周期短：采用工厂化生产和现场焊接方式，施工周期较短，能够有效提高工程进度。

4. 施工质量高：工厂化生产和现场焊接的方式能够保证施工质量的一致性和可靠性。

5. 维修便捷：钢套钢蒸汽管道的维修较为方便，可在不停产的情况下进行修复和更换。

三、适应范围埋地钢套钢蒸汽管道施工工法适用于以下范围：1. 工厂、电站、石化厂等需要蒸汽供应的场所。

2. 地下或地面蒸汽输送管道。

3. 对蒸汽供应连续性和安全性要求较高的场所。

四、工艺原理埋地钢套钢蒸汽管道施工工法的工艺原理主要包括以下几个方面：1. 材料选用：根据工程设计要求和现场环境，选用合适的钢材和保温材料。

2. 工艺措施：根据现场实际情况，采取适当的焊接方法和施工工艺，确保管道的焊缝质量和连接可靠性。

3. 质量控制：通过施工过程中的质量控制措施，确保管道的质量符合设计要求和标准。

五、施工工艺埋地钢套钢蒸汽管道施工工艺主要包括以下几个阶段：1. 设计和准备：根据设计要求，确定管道的材料和规格，并准备所需的机具设备和施工材料。

2. 基础施工：进行管道基础处理，包括挖土、铺设基础材料等。

钢套钢直埋蒸汽（热水）保温管道施工工法一、前言钢套钢直埋蒸汽（热水）保温管道施工工法是一种常用的管道施工工法，通过采用钢套钢结构，实现管道的绝热保温和传热效果，适用于蒸汽（热水）传输管道的施工。

本文将介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。

二、工法特点钢套钢直埋蒸汽（热水）保温管道施工工法具有以下特点：1. 高绝热性能：钢套钢结构保证了管道在运行过程中的绝热性能，最大限度地减少能量损失。

2. 抗腐蚀能力强：采用不锈钢材料制成的钢套钢结构可以有效抵御蒸汽（热水）对管道的腐蚀，延长管道的使用寿命。

3. 施工工艺简单：施工过程中不需要额外的安装步骤，只需将钢套和钢管固定在一起即可。

4. 成本较低：相较于传统的保温材料，钢套钢结构的成本相对较低。

5. 施工周期短：工人只需要将钢套和钢管进行焊接和固定，不需要进行其他复杂的工艺步骤，能够在较短的时间内完成施工。

三、适应范围钢套钢直埋蒸汽（热水）保温管道施工工法适用于以下范围：1. 蒸汽（热水）供热系统：包括工业锅炉房、农业温室等需要传输蒸汽（热水）的建筑物。

2. 蒸汽（热水）输送管道：用于输送高温的蒸汽或热水的管道系统。

四、工艺原理钢套钢直埋蒸汽（热水）保温管道施工工法的工艺原理是通过钢套钢结构实现管道的绝热保温和传热效果。

钢套是由钢板制成的管道保温层，其内部为中空结构，可以容纳钢管。

钢管作为传热介质，承担着输送蒸汽（热水）的功能。

通过将钢管固定在钢套中，形成钢套钢结构，可以有效地减少能量损失和传热过程中的能量损耗。

五、施工工艺钢套钢直埋蒸汽（热水）保温管道施工工艺主要包括以下几个施工阶段：1. 前期准备：包括确定施工计划、准备施工材料和设备、组织人力资源等。

2. 管道铺设：首先将钢套固定在地面上，然后将钢管放置在钢套内，通过焊接等方法将钢套和钢管连接在一起。

3. 管道固定：通过支架、支撑物等方式将管道固定在需要传输蒸汽（热水）的建筑物上。

钢套管蒸汽直埋管道施工技术（一）技术内容目前常用的钢套钢蒸汽直埋预制管道，尤其在长距离连续直埋敷设时，钢制外护管的补口施工对口较为麻烦、焊接工作量大、施工效率低、施工成本高。

图1现有技术中常规补口施工的管道组对安装的示意图本技术包括工作管、外套管、直埋支架和补偿器；1、工作管设置在外套管内部，工作管包括多个设置有复合保温层的工作管段，补偿器的内管连接在其中一个工作管段上，所有工作管段依次焊接相连，其管头连接处的裸露部分均设置复合保温层；2、外套管包括多个钢套管段和两个分片式补口段，补偿器的外管的一端通过一个分片式补口段与一个钢套管段焊接相连，其中一个钢套管段的一端通过另一个分片式补口段与另一个钢套管段焊接相连，其另一端通过其余钢套管段与补偿器的外管的另一端焊接相连。

3、分片式补口段包括三个周向均匀分割的弧形片，且在周向两两焊接相连。

工作管的各段连接处的复合保温层外侧以及外套管的各段连接处均设置有防火层。

4、火层通过钢丝捆扎固定。

复合保温层包括多个保温层和反射层，反射层包裹在每层保温层的外面并且用过扎带捆扎固定。

5、反射层由内而外依次包括铝箔层、阻燃胶黏剂层层和玻璃纤维层。

反射层螺旋缠绕在保温层的外面。

6、滑动支架包括卡箍I、支架、滑板和底板，底板焊接在外套管的内侧，支架焊接在卡箍I的底部，滑板焊接在支架的底部，并与底板滑动配合；导向支架包括卡箍II和支架圆钢，支架圆钢设置有至少两个，其内端焊接在卡箍II 的外侧，外端与外套管的内侧滑动配合。

直埋支架还包括固定支架，固定支架为锥形结构体，其大口端与外套管的内侧焊接，并在焊接处外侧设置保温层，其小口端与工作管的外侧焊接。

固定支架的母线与其轴线的夹角为30°。

7、相比较于传统补口结构，能够有效减少补口处焊缝数量，进而提高补口质量和施工效率，降低焊接作业量和施工成本。

中的复合保温层能够提高保温能力，减少热量损失。

中的直埋支架具有多种结构形式，可以根据管径和施工方式确定具体类型，在确保内外管对中性的同时降低施工难度和成本。

钢套钢直埋蒸汽(热水)保温管道施工技术魏成权（广东省工业设备安装公司 广州 510080）摘 要：从深化设计、工厂化预制、管线测量和管沟开挖、管道焊接、试验和清洗等方面介绍了钢套钢直埋蒸汽(热水)保温管道施工，施工工艺合理先进，效果良好。

关键词：钢套钢直埋管道 工厂化预制 焊接1.工程概况海南三亚某超五星级旅游度假酒店项目（含酒店和别墅群），所需的蒸汽和热水均分别由一个锅炉房集中供给，整个系统的蒸汽和热水采用钢套钢直埋保温管作为介质输送管道，其中蒸汽、凝结水管道的材料采用C8163流体无缝钢管，热水管道采用SUS304不锈钢焊接管，外套管采用焊接钢管Q235，保温采用离心玻璃棉，密度≥48㎏/m 3。

2.深化设计按设计施工图对锅炉房的设备、管道及连接酒店和各栋别墅的管道，进行综合布置深化设计，画出平面图、立面图和局部大样图。

按管道系统单线图的数量、规格、材质选配管道组成件，并标注管道系统编号和顺序编号对管道分类及管道安装顺序编号，编制模块化预制管道组件制作图。

3.工厂化预制管段的除锈、油防锈漆、玻璃纤维棉保温、纠缠玻璃纤维布、安装固定翼环、安装外套钢管及涂防腐层等工序全部采用工厂化生产。

制作管道V 型辅助托架，托架的V 型柱和底部均装上滚轮，便于管道的转动。

利用吊车将已涂上高温防腐层的钢管吊至V 型托架和有机械转动功能的卡盘，紧固钢管。

启动套丝机使钢管转动进行离心玻璃棉管壳包扎，纠缠玻璃纤维布，安装固定翼环等的半机械化生产。

由于钢管上包扎了离心玻璃棉管壳和安装了固定翼环，再加上与钢套管间的空气间隙可有效地绝热。

外钢套管的除锈、涂富锌底漆和三布五油环氧煤沥青玻璃丝布防腐层，同样采用以上操作方式实行半机械化生产。

4.管线测量和管沟开挖管道施工测量和施工控制桩的测设。

管线定位路线点一般每20米处设一点，因管线中线点在施工中被挖掉,因此，要测设施工控制桩，分为中线控制桩和井位控制桩等附属构筑物位置控制桩两种。

钢套钢直埋蒸汽管道钢套钢直埋蒸汽管道一、钢套钢直埋蒸汽管道结构钢套钢直埋蒸汽管道结构（如左图）：从“钢套钢直埋蒸汽管道”左图上看，由内向外分别为：内工作钢管、保温层、铝箔反射层、空气层、外套钢管、外防腐层组成。

钢套钢直埋蒸汽管道保温结构设计思路来自于热力管沟，将管沟由常用的砖砌或混凝土结构改为钢套管，在外套钢管内设置可滑动导向支架，使工作钢管及相应的保温材料与外部的钢外套管产生滑动，即工作钢管与保温材料之间紧密接触，工作钢管通过支架支撑在外套钢管内，使导向支架在外套钢管内部滚动，形成了“钢管沟”的构造。

该保温结构主要采用于软质的保温材料作为保温绝热层，有效解决了由于径向膨胀而造成摩擦力增大的问题，由于内部有支撑环，不会造成保温材料偏心和压碎现象。

并且在结构上借鉴了国外同类产品设计方案，采用独特的管道支座与钢套管内壁之间作为滑动界面的结构形式，利用钢外套管机械强度高强、密封性能好的特点成功解决了防水抗漏的难点。

二、钢套钢直埋蒸汽管道性能优点钢套钢直埋蒸汽管道，是以北欧直埋管技术为基础，并吸收国内多家高等设计单位和院校的先进技术，在实际工程应用中不断改进而成，该保温管产品是一种集耐高温高压、防腐、防漏、防水、抗压、抗渗以及全封闭的钢套管埋设新技术，是高温直埋敷设技术在地下水位较高地区使用的一次巨大突破，是高参数蒸汽输送领域最有效、可靠的保温管产品。

1、工作管的保温层与外套钢管之间留有20～25mm左右的空气层，既可起到一定的保温作用，又可为钢套钢直埋蒸汽保温管道提供极为通畅的排潮通道，使排潮管真正起到及时排潮的作用，同时具有信号管的作用；若将其抽成低真空，可更有效地保温并降低外套钢管内壁腐蚀。

2、工作钢管滚轴支座采用特种低热导材料制成，与钢材的摩擦系数为0.1左右，蒸汽管道工作时摩擦阻力较小。

3、工作钢管的固定支架、滚轴支座与工作钢管的连接采用特别设计，有效地防止内外钢管热桥的产生。

4、工作钢管的弯头、三通、变径、波纹管补偿器、阀门等均布置在钢套管内，整个工作管线处于全密封的环境下运行，安全可靠。

每公里钢套钢直埋蒸汽管道造价表摘要：1.钢套钢直埋蒸汽管道的概述2.钢套钢直埋蒸汽管道的造价因素3.钢套钢直埋蒸汽管道的施工技术4.钢套钢直埋蒸汽管道的应用范围5.钢套钢直埋蒸汽管道的未来发展趋势正文：一、钢套钢直埋蒸汽管道的概述钢套钢直埋蒸汽管道是一种新型的保温管道，采用钢套钢的结构，内部为工作钢管，外部为保温钢管，工作钢管和保温钢管之间设有保温材料，形成真空状态，具有较好的保温效果。

钢套钢直埋蒸汽管道广泛应用于热力、蒸汽输送等领域。

二、钢套钢直埋蒸汽管道的造价因素钢套钢直埋蒸汽管道的造价受多种因素影响，主要包括以下几个方面：1.钢管型号：不同型号的钢管，其价格差别较大，因此钢管型号是影响造价的重要因素。

2.保温厚度：保温厚度不同，保温材料的用量也不同，因此保温厚度对造价有一定影响。

3.施工技术：钢套钢直埋蒸汽管道的施工技术影响着管道的质量和安全性，先进的施工技术可以提高管道的质量，但也会增加一定的成本。

4.地区差异：不同地区的物价水平和劳动力成本不同，因此地区差异也是影响造价的一个因素。

三、钢套钢直埋蒸汽管道的施工技术钢套钢直埋蒸汽管道的施工技术主要包括以下几个方面：1.管道敷设：钢套钢直埋蒸汽管道可以采用地沟敷设或直埋敷设，地沟敷设需要考虑地下管沟的深度和宽度，直埋敷设需要考虑土壤的物理性质。

2.管道连接：钢套钢直埋蒸汽管道的连接方式主要有焊接和螺纹连接，焊接连接需要保证焊接质量，螺纹连接需要保证螺纹的牢固程度。

3.保温层的施工：保温层的施工需要保证保温材料的质量和厚度，同时要保证保温层的密封性。

四、钢套钢直埋蒸汽管道的应用范围钢套钢直埋蒸汽管道广泛应用于热力、蒸汽输送等领域，主要用于住宅小区、商业建筑、工厂等领域的热力、蒸汽输送。
