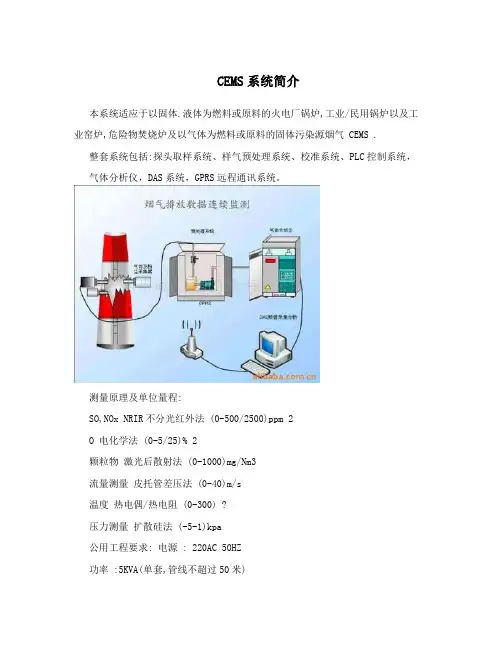

CEMS系统简介本系统适应于以固体.液体为燃料或原料的火电厂锅炉,工业/民用锅炉以及工业窑炉,危险物焚烧炉及以气体为燃料或原料的固体污染源烟气 CEMS .整套系统包括:探头取样系统、样气预处理系统、校准系统、PLC控制系统，气体分析仪，DAS系统，GPRS远程通讯系统。

测量原理及单位量程:SO,NOx NRIR不分光红外法 (0-500/2500)ppm 2O 电化学法 (0-5/25)% 2颗粒物激光后散射法 (0-1000)mg/Nm3流量测量皮托管差压法 (0-40)m/s温度热电偶/热电阻 (0-300) ?压力测量扩散硅法 (-5-1)kpa公用工程要求: 电源 : 220AC 50HZ功率 :5KVA(单套,管线不超过50米)气源 : 压缩空气 .0.4-0.6MPa 洁净无油压缩空气耗气量 : 小于 20L/H引用标准:HJ/T 76-2007 固定污染源排放烟气连续检测系统技术要求及检测方法HJ/T 75-2007 固定污染源排放烟气连续检测系统验收技术规范HJ/T 212-2005 污染源在线自动监控系统数据传输标准GB/T16157-1996固定污染源排气中颗粒物测定与气态污染物采样方法HJ/147-1999 烟气采样器技术条件HJ/T48-1988 烟尘采样器技术条件SCS900系统组成:(1) 烟气SO,NOx分析系统 2(2) 颗粒物分析系统(3) 烟气流量分析系统,包括烟气压力和温度检测(4) O含量分析系统 2(5) 采集.处理和控制系统.注意:流量的测量要保持仪器的指示方向通气流的方向保持一致.倾斜烟道一定要注意!系统工艺图系统组成:CEMS成套系统由柜内和柜外两大部分组成。

分析柜安装在室内，柜外部分的电加热自动控温取样探头，安装在烟道上。

系统加热探头抽取样气，经探头内置过滤器过滤大量烟尘。

其加热温度不低于145?，以防止冷凝。

1. 预处理单元:包括压缩机除湿器、耐腐抽气泵、气溶胶过滤器、反吹单元等。

脱硝完全抽取法CEMS系统用户手册11航天益来CYA-863A CEMS烟气排放连续监测系统〔完全抽取法脱硝CEMS工程〕用户手册 2021版北京航天益来电子科技China Yilai Aerospace Electronics Co.,Ltd目录一、用户须知2二、系统简介22.1系统各组成局部原理及简介32.1.1 气态污染物测量局部32.1.2 探头控制面板32.1.3 数据采集与控制局部32.1.4 样气处理局部42.1.5 CEMS控制机柜参数42.2系统工作过程简介42.2.1 系统采样工作过程42.2.2 系统采样局部反吹工作过程42.2.3 系统采样局部标定过程5三、系统的安装与调试53.1加热采样探头的安装53.2CEMS控制柜的安装53.3电缆、加热采样管线的铺设53.4系统的气路连接63.5系统电路连接63.6系统调试73.6.1 气态污染物分析系统的调试7四、系统的标定74.1气态污染物系统的标定7五、系统的维护85.1系统日常维护根本规定85.2系统操作规程85.3系统的日常维护主要内容8六、系统故障与排除9一、用户须知本手册介绍了我公司CYA-863A型，完全抽取法脱硝CEMS系统及各组成局部的的使用操作及维护方法。

请认真阅读本手册，从而确保系统能够长时间稳定、可靠的工作。

二、系统简介系统主要由测量平台上的气态物采样探头、采样管线、测速仪、测氨探头及旁路测氨装置，以及CEMS控制机柜内的探头控制面板、红外多组份分析仪、激光测氨分析仪、样气处理局部、数据采集器PLC以及电脑等组成，详见系统连接框图。

系统连接框图2.1 系统各组成局部原理及简介2.1.1气态污染物测量局部采用高温采样探头〔结构如图1〕，高温伴热管线，气体冷凝及过滤系统〔样气预处理系统〕，使系统不易产生气管堵塞，同时不易产生结露现象，增强了系统的免维护周期。

分析仪采用西门子U23型红外多组份气体分析仪〔或根据工程要求选用其它型号分析仪〕。

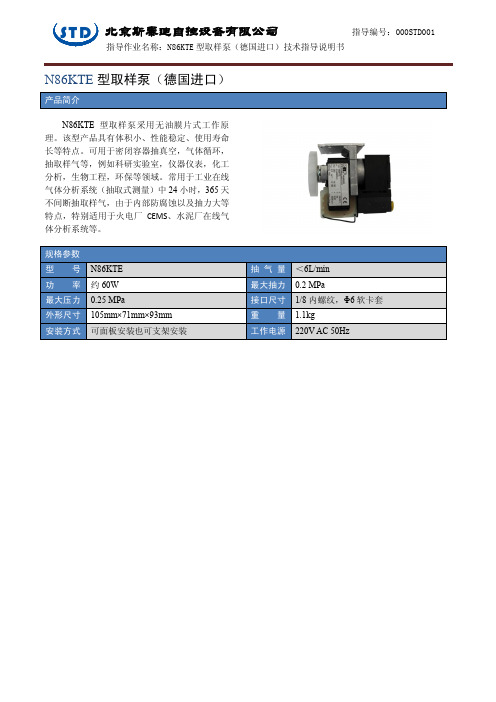

北京斯泰迪自控设备有限公司 指导编号：000STD001 指导作业名称：N86KTE 型取样泵（德国进口）技术指导说明书
N86KTE 型取样泵（德国进口）
N86KTE 型取样泵采用无油膜片式工作原
理。

该型产品具有体积小、性能稳定、使用寿命
长等特点。

可用于密闭容器抽真空，气体循环，
抽取样气等，例如科研实验室，仪器仪表，化工
分析，生物工程，环保等领域。

常用于工业在线
气体分析系统（抽取式测量）中24小时，365天
不间断抽取样气，由于内部防腐蚀以及抽力大等
特点，特别适用于火电厂CEMS 、水泥厂在线气
体分析系统等。

cems烟气伴热取样管线介绍CEMS是英文Continuous Emission Monitoring System的缩写,被称为“烟气自动监控系统”,亦称“烟气排放连续监测系统”或“烟气在线监测系统”。

是指对大气污染源排放的气态污染物和颗粒物进行浓度和排放总量连续监测并将信息实时传输到主管部门的装置。

烟气参数监测子系统主要用来测量烟气流速、烟气温度、烟气压力、烟气含氧量、烟气湿度等,用于排放总量的计算和相关浓度的折算;数据采集处理与通讯子系统由数据采集器和计算机系统构成,实时采集各项参数生成各浓度值对应的累积排放量完成数字上传并将当前数字与环保中控联网报表实时传输到环保部门。

产品名称：烟气伴热取样管线产品简称：取样管、伴热管、采样管、复合管、采样伴热线、一体化管缆、伴热管缆、伴热管线、气动管缆、VOC采样加热管英文型号：FHT、CEMS、BRG、QYG、FHGX/D42-a-v-o-o，CY09Φ8mm，Φ6mm产品用途：烟气、空气、尾气、氨气、磨煤机粉尘、煤粉仓VCO、CVO、NOX、NH3在线采集分析取样产品说明：合肥安如电伴热材料有限公司通过对国外类似产品的调研与分析，并结合国情和自身原有的技术相关产品，开发研制成功耐腐伴热采样管。

该产品作为烟气、废气连续监测系统中起始基础采样用的重要部件，具有耐酸碱腐蚀、对管线可进行自限温伴热、抗干扰能力强、便于信息计算机化等特点。

伴热管线是在线监测系统（抽取式）的一个部件，目的是保持从中抽取过程中保持在一定温度范围防止由MI加热电缆的标准功率100w/m。

伴热要求200度以上可选。

额定电压：220VAC，特殊电压可定做。

烟气伴热管线产品特点1.自限温管线配备断路器电流值30A 若复合管长度≥30m时，应配备自限温伴热带专用自动限流器。

2.伴热系统一个回路。

3.在-20℃环境温度，15m/s风速情况下，管内保持温度40～50℃。

4.采样管可耐各种酸、碱介质腐蚀，耐压强度1.0Mpa不泄漏。

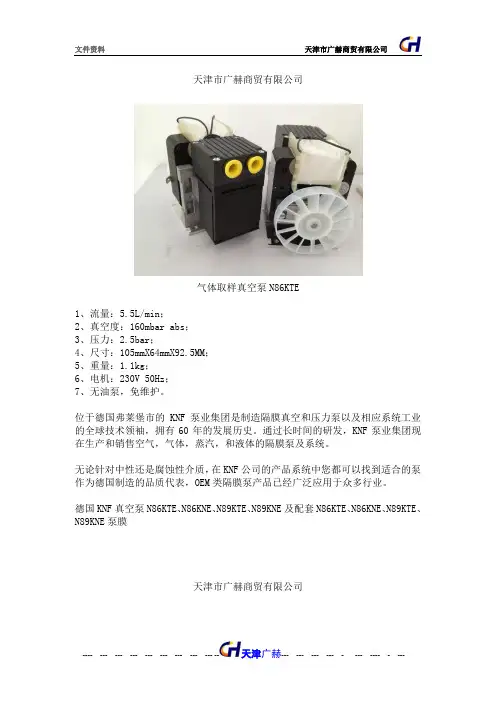

文件资料 天津市广赫商贸有限公司
---- --- --- --- --- --- --- --- --- --天津广赫--- --- --- --- - --- ---- - ---
天津市广赫商贸有限公司
气体取样真空泵N86KTE
1、流量：5.5L/min ；
2、真空度：160mbar abs ；
3、压力：2.5bar ；
4、尺寸：105mmX64mmX92.5MM ；
5、重量：1.1kg ；
6、电机：230V 50Hz ；
7、无油泵，免维护。

位于德国弗莱堡市的KNF 泵业集团是制造隔膜真空和压力泵以及相应系统工业
的全球技术领袖，拥有60年的发展历史。

通过长时间的研发，KNF 泵业集团现
在生产和销售空气，气体，蒸汽，和液体的隔膜泵及系统。

无论针对中性还是腐蚀性介质，在KNF 公司的产品系统中您都可以找到适合的泵
作为德国制造的品质代表，OEM 类隔膜泵产品已经广泛应用于众多行业。

德国KNF 真空泵N86KTE 、N86KNE 、N89KTE 、N89KNE 及配套N86KTE 、N86KNE 、N89KTE 、
N89KNE 泵膜
天津市广赫商贸有限公司。

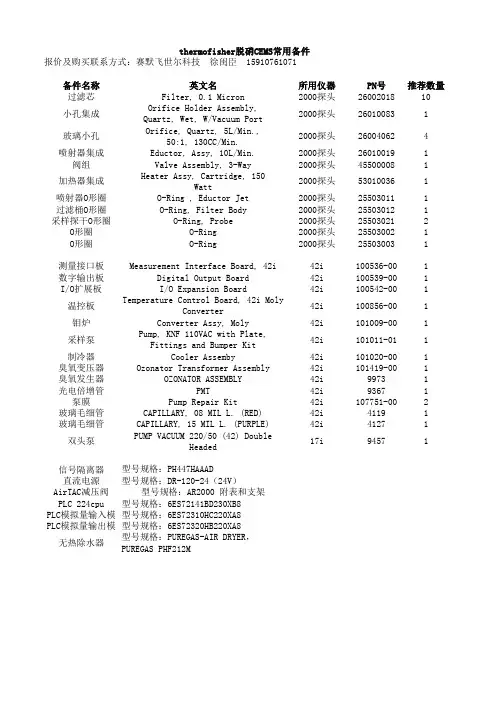

备件名称英文名所用仪器PN号推荐数量过滤芯Filter, 0.1 Micron 2000探头2600201810小孔集成Orifice Holder Assembly,Quartz, Wet, W/Vacuum Port 2000探头260100831玻璃小孔Orifice, Quartz, 5L/Min.,50:1, 130CC/Min.2000探头260040624喷射器集成Eductor, Assy, 10L/Min.2000探头260100191阀组Valve Assembly, 3-Way 2000探头455000081加热器集成Heater Assy, Cartridge, 150Watt 2000探头530100361喷射器O形圈O-Ring , Eductor Jet 2000探头255030111过滤桶O形圈O-Ring, Filter Body 2000探头255030121采样探干O形圈O-Ring, Probe 2000探头255030212O形圈O-Ring 2000探头255030021O形圈O-Ring 2000探头255030031测量接口板Measurement Interface Board, 42i 42i 100536-001数字输出板Digital Output Board 42i 100539-001I /O扩展板I/O Expansion Board 42i 100542-001温控板Temperature Control Board, 42i MolyConverter 42i100856-001钼炉Converter Assy, Moly 42i 101009-001采样泵Pump, KNF 110VAC with Plate,Fittings and Bumper Kit 42i101011-011制冷器Cooler Assemby 42i 101020-001臭氧变压器Ozonator Transformer Assembly 42i 101419-001臭氧发生器OZONATOR ASSEMBLY 42i 99731光电倍增管PMT 42i 93671泵膜Pump Repair Kit 42i 107751-002玻璃毛细管CAPILLARY, 08 MIL L. (RED)42i 41191玻璃毛细管CAPILLARY, 15 MIL L. (PURPLE)42i 41271双头泵PUMP VACUUM 220/50 (42) Double Headed 17i 94571信号隔离器直流电源AirTAC减压阀型号规格：AR2000 附表和支架 (IC3029)PLC 224cpu 型号规格：6ES72141BD230XB8PLC 模拟量输入模块型号规格：6ES72310HC220XA8P LC模拟量输出模块型号规格：6ES72320HB220XA8无热除水器型号规格：PUREGAS-AIR DRYER，PUREGAS PHF212M 型号规格：PH447HAAAD型号规格：DR-120-24（24V）thermofisher脱硝CEMS常用备件报价及购买联系方式：赛默飞世尔科技 徐闺臣 159********。

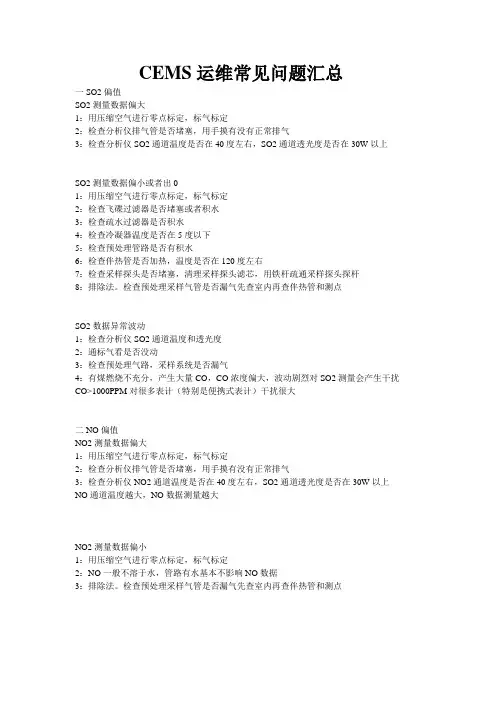

C E M S运维常见问题汇总一SO2偏值SO2测量数据偏大1：用压缩空气进行零点标定，标气标定2：检查分析仪排气管是否堵塞，用手摸有没有正常排气3：检查分析仪SO2通道温度是否在40度左右，SO2通道透光度是否在30W以上SO2测量数据偏小或者出01：用压缩空气进行零点标定，标气标定2：检查飞碟过滤器是否堵塞或者积水3：检查疏水过滤器是否积水4：检查冷凝器温度是否在5度以下5：检查预处理管路是否有积水6：检查伴热管是否加热，温度是否在120度左右7：检查采样探头是否堵塞，清理采样探头滤芯，用铁杆疏通采样探头探杆8：排除法。

检查预处理采样气管是否漏气先查室内再查伴热管和测点SO2数据异常波动1：检查分析仪SO2通道温度和透光度2：通标气看是否没动3：检查预处理气路，采样系统是否漏气4：有煤燃烧不充分，产生大量CO，CO浓度偏大，波动剧烈对SO2测量会产生干扰CO>1000PPM对很多表计（特别是便携式表计）干扰很大二NO偏值NO2测量数据偏大1：用压缩空气进行零点标定，标气标定2：检查分析仪排气管是否堵塞，用手摸有没有正常排气3：检查分析仪NO2通道温度是否在40度左右，SO2通道透光度是否在30W以上NO通道温度越大，NO数据测量越大NO2测量数据偏小1：用压缩空气进行零点标定，标气标定2：NO一般不溶于水，管路有水基本不影响NO数据3：排除法。

检查预处理采样气管是否漏气先查室内再查伴热管和测点NO数据异常波动1：检查分析仪NO2通道温度和透光度2：通标气看是否没动3：检查预处理气路，采样系统是否漏气4：检查冷凝器是否正常工作NO进口出口数据不一样1：一般NO出口数据大于进口，大10%左右2：用压缩空气和标气进行标定，检查分析仪内部通道有无问题3：检查是否漏气4：进出口误差超过50%，说明测量有问题，应对系统做检查三O2偏值O2偏大或者偏小1：零点标定（通压缩空气）2：检查分析仪O2探头电压，一般要在9mv-13mv之间3：检查预处理系统是否漏气，探头是否堵塞O2量突然增大在20左右，然后缓慢恢复正常O2量突增一般是O2探头输出电压突然增大导致，说明O2探头输出不稳定，发现这种情况应及时更换O2探头，否则会频繁出现此情况，影响折算值分析仪O2是显示星号1：说明超出测量范围，应重新用压缩空气对分析仪进行标定2：O2探头输出电压小于6mv，分析仪会出现M提示，需要更换O2探头3：O2探头输出电压小于5mv，分析仪报警F，O2量测量显示星号进口出口O2关系1：一般情况下，实际烟道内进口O2小于出口O22：由于测点不一样，采样系统预处理系统气密性不一样，会导致进出口O2量数据存在误差，1%之内正常，超出2%就说明系统有问题，需要标定和检查系统是否漏气3：采样探头老化，探头密封圈破损变形，也会导致漏气，O2量误差偏大分析仪进水后，需要把氧探头拆下来，进行清理，否则水和SO2产生，亚硫酸会腐蚀O2探头O2采样探头的更换1：打开分析仪口盖，找到氧探头2：拆下固定螺丝，轻拔出O2探头3：拔掉正负信号线，把新O2探头接上去4：注意正负极不能接反了5：接好后用电工胶带绑好6：安装时候把固定螺丝拧紧四烟尘仪（LAND 4200）1：烟尘标准现场是要求在30mg/m3以下2：烟尘现场规定，一个月标定一次，标定时要在电脑曲线上反应，0和满值，且需要持续一分钟（这是环保局检查的重点）3：烟尘仪发射端后反射端镜片需要一个月清理一次，根据现场工况可以增加清理次数4：烟尘仪的鼓风机滤芯一般3个月清理一次，根据现场工况可以增加清理次数5：烟尘仪正常测量时，发射端可以看到一个反射端反射过来的一个光斑，形状和反射端镜片一样6：光斑要在正中心，偏离越大，烟尘数据越大7：烟尘仪菜单中F值代表增值，可以对烟尘大小进行修正，T是可以过滤掉波峰波谷，使烟尘仪波动较为缓和8：烟尘仪报警时可以参考个数，对相应部件进行更换，解决不了，需要和业主反应，建议他们返厂检修五流速流量偏值1：流量校准，3个月一次，皮托管清理一次2：流量数据测量偏小偏大异常皮托管堵塞，需要及时清理接头漏气差压变送器位置偏移校准差压变送器，测量4-20MA输出电流现场存在干扰信号，可以对差压变送器安装接地线和信号保护隔离器流速波动1：负荷波动会直接导致流速波动2：起停炉会导致流速波动流速坏点1：开路后再没有达到一定负荷时，流速会出现异常不稳定2：差压变送器信号转换器损坏3:24V 电是否正常，有无4-20MA电流输出5：流速出现0和满值1：检查吹扫阀是否损坏，开关切换是否正常2：皮托管是否堵塞，脱落六采样探头1：采样探头温度，一般在120度以上，采样探头温度低会导致延期在探头出冷凝，使探头堵塞，SO2值会下降2：采样探头一般在2个月清理一次，对探头滤芯进行清理，探杆，用铁杆进行疏通3：定期检查探头密封圈，发现破损变形老化，需及时更换，否则可以导致漏气现象4：一般采样探头陶瓷滤芯半年到一年更换一次，根据现场工况可以进行调整5：由于现场腐蚀严重，一般采样探头使用寿命在3-5年，更换新的探头会减少运维工作量6：每日巡检时应该看探头温度是否在120度左右，用手轻摸探头看在不在加热，检查探头吹扫是否正常，有无压缩空气七伴热管1：伴热管温度应设定在120度2：每日巡检时，应用手摸伴热管是否在加热3：如果发现伴热管一直达不到120度，把温度设定在125度或者更高看温度是否在增加4：检查PT100温控探头在伴热管内接触且不是不好，有没有密封固定是否正常5：检查PT100温控探头处前后端伴热管有无加热段，如有需要更换探头位置6：伴热管走向从上往下走，不能出现U形状，伴热管不能90度折弯7：伴热管长时间使用会出现堵塞现象，建议3个月清理一次，疏通伴热管方法：用压缩空气进行吹扫，测点端和机柜来回吹扫，发现不通可以用细铁丝对两端管路进行疏通，还是无法通可以往伴热管内灌热水，然后用压缩空气进行吹扫8：伴热管建议3-5年更换一次，老化的伴热管冷凝严重会永祥SO2测量，且容易积水，堵塞八采样阀1：采样阀常见分两种常开和常闭，常闭的工作时通电，用手摸着发烫，吹扫标定时断电自动关闭2：采样阀会出现堵塞现象，需定期拆开时对内部通道进行清理，如发现里面密封圈老化破损需及时更换，否则会出现漏气，关不紧的情况3：一般一个采样阀使用寿命在3年左右九冷凝器1：温度设定在2-5度2：冷凝器分单极冷凝和双极冷凝，双极冷凝是两个冷凝管AB管，单极冷凝只有一个冷凝管，双冷凝除水要比单极冷凝效果好，但是对SO2的损耗也大，所以根据现场工况选择单极式样或者双极式样。

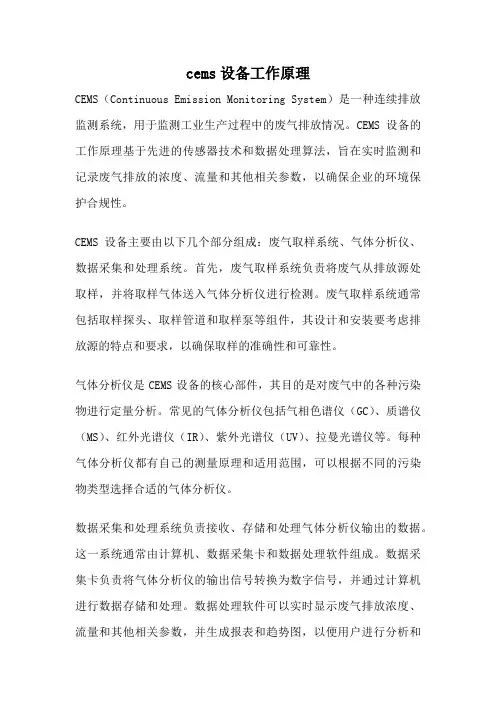

cems设备工作原理CEMS（Continuous Emission Monitoring System）是一种连续排放监测系统，用于监测工业生产过程中的废气排放情况。

CEMS设备的工作原理基于先进的传感器技术和数据处理算法，旨在实时监测和记录废气排放的浓度、流量和其他相关参数，以确保企业的环境保护合规性。

CEMS设备主要由以下几个部分组成：废气取样系统、气体分析仪、数据采集和处理系统。

首先，废气取样系统负责将废气从排放源处取样，并将取样气体送入气体分析仪进行检测。

废气取样系统通常包括取样探头、取样管道和取样泵等组件，其设计和安装要考虑排放源的特点和要求，以确保取样的准确性和可靠性。

气体分析仪是CEMS设备的核心部件，其目的是对废气中的各种污染物进行定量分析。

常见的气体分析仪包括气相色谱仪（GC）、质谱仪（MS）、红外光谱仪（IR）、紫外光谱仪（UV）、拉曼光谱仪等。

每种气体分析仪都有自己的测量原理和适用范围，可以根据不同的污染物类型选择合适的气体分析仪。

数据采集和处理系统负责接收、存储和处理气体分析仪输出的数据。

这一系统通常由计算机、数据采集卡和数据处理软件组成。

数据采集卡负责将气体分析仪的输出信号转换为数字信号，并通过计算机进行数据存储和处理。

数据处理软件可以实时显示废气排放浓度、流量和其他相关参数，并生成报表和趋势图，以便用户进行分析和评估。

CEMS设备的工作原理基于废气取样、气体分析和数据处理三个步骤的协同工作。

首先，废气取样系统将废气从排放源处取样，并将取样气体送入气体分析仪进行检测。

气体分析仪通过采用不同的传感器和分析技术，对废气中的污染物进行定量分析，并将分析结果转换为电信号输出。

数据采集和处理系统接收气体分析仪的输出信号，进行数据存储和处理，并提供实时的监测结果和报表。

CEMS设备的工作原理具有很高的准确性和可靠性。

通过对废气的实时监测，可以及时发现和处理排放异常情况，保证企业的环境保护合规性。

KC-FP-200 脱硫脱硝CEMS防堵塞烟气采样探头
●
概述
采样器结构示意图
如图1所示
图1 采样器结构示意图
1、采样器探管、垫片:探管直径为12mm的SS316不锈钢探管（其他直径的用户可选择，最大管径为20mm）
2 、采样器法兰、垫片：法兰型号为DN65
3 、反吹气预热部分
4 、采样加热过滤腔
●技术特点
脱硫脱硝CEMS专用探头，箱体整体保温厚度达到30mm，,伴热220℃，
整体流路伴热180℃以上，没有冷凝点和温度死点
全程流路不锈钢材质，可靠性和抗高温能力强
高温球阀截止功能，反吹气体伴热，粉尘反吹效果更好
密封垫为石墨材料,特制高温截止球阀（阀体耐220℃高温）
具备取样、反吹、探头标气标定功能
过滤芯和腔体特殊设计(专利技术)，可以根据工况需求任意放在取样点至探头加热位置，更具备坼卸功能。

n86kte采样泵工作原理【n86kte采样泵工作原理】引言：n86kte采样泵是一种常用的工业设备，主要用于取样和输送液体或气体。

它不仅在化工、石油、环境监测等领域有重要应用，还被广泛应用于实验室和科研领域。

本文将详细介绍n86kte采样泵的工作原理，包括结构、工作过程、性能参数等。

一、n86kte采样泵的结构n86kte采样泵主要由电机、传动装置、工作部件和控制系统等组成。

电机通过传动装置驱动工作部件，实现液体或气体的采样和输送。

控制系统可实现启停、调速等功能，提高采样泵的工作效率。

1. 电机和传动装置：n86kte采样泵通常采用交流电动机作为动力源，电机通过皮带、链条等传动装置连接到工作部件。

电机的转速直接影响了泵的工作效率和产量。

2. 工作部件：工作部件主要由泵体、阀门和密封装置等组成。

泵体是采样泵的主要承载部件，通常由金属材料制成，具有良好的耐压性能。

阀门用于控制液体或气体的流量，可根据需要进行开启或关闭。

密封装置用于保证泵体与传动装置的连接处不会有渗漏。

3. 控制系统：采样泵的控制系统包括开关、调速器、过载保护装置等。

开关用于启动和停止泵的工作，调速器可实现泵的转速调整，而过载保护装置可以在负载过大时自动停机，保护泵的正常运行。

二、n86kte采样泵的工作过程n86kte采样泵的工作过程可以分为吸入过程、压缩过程、排出过程和回程过程。

1. 吸入过程：当电机启动后，传动装置驱动工作部件开始旋转。

在吸入过程中，泵体上的阀门打开，液体或气体通过吸入管道进入泵体内部。

此时，泵体内部的压力低于外部，使液体或气体被吸入泵体内。

2. 压缩过程：吸入过程完成后，阀门关闭，泵体开始压缩液体或气体。

在压缩过程中，泵体内部的压力逐渐升高，将液体或气体压缩为更高的压力。

3. 排出过程：在压缩过程完成后，泵体上的阀门再次打开，压缩后的液体或气体通过排出管道排出。

此时，泵体内部的压力高于外部，使液体或气体被排出泵体。

cems取样分析流程CEMS 取样分析流程通常包括气体采样、气体处理、气体分析、数据存储和报告等环节。

首先是气体采样环节，CEMS 系统通过取样探头或者管道内置传感器等方式，将废气从烟囱或者燃烧设备中导入到取样管道中。

在气体采样过程中，需要注意采样点的位置选择、气体流速和温度的控制，以确保采样的气体是代表性的。

接下来是气体处理环节，采样进入CEMS 系统后，需要经过一系列的气体处理设备，如冷却器、加热器等，将其从高温、高湿的状态转化为适合分析的气体样品。

同时，还需要对废气中的颗粒物和水汽等进行处理，以避免对后续气体分析仪器的损伤。

在气体处理完成后，气体进入气体分析环节，这是CEMS 系统的核心部分。

常见的气体分析仪器包括气体色谱仪、红外吸收光谱仪、质谱仪等，它们根据不同的气体成分，使用不同的检测原理进行气体浓度的分析。

在气体分析过程中，需要校准和验证仪器的准确性和稳定性，以确保监测数据具有可靠性和准确性。

同时，CEMS 系统还需要具备数据存储和报告功能，将监测得到的气体浓度数据实时传输到数据采集系统中，并生成监测报告，供监管部门、企业管理人员和公众查询和审阅。

在日常运行中，还需要对CEMS 系统进行定期检查和维护，以确保系统的稳定性和可靠性。

在CEMS 取样分析流程中，需要严格遵循相关的标准和规范要求，如《环境监测技术规范》、《大气污染物排放标准》等，确保监测数据的准确性和可比性。

同时，需要加强对CEMS 系统操作人员的培训和资质认证，提高其对系统操作和维护的专业水平和责任意识。

总之，CEMS 取样分析流程是保障工业生产过程中气体排放监测和控制的重要环节，对实现环境保护和可持续发展具有重要意义。

通过建立完善的CEMS 系统和规范的取样分析流程，可以有效监测排放气体的浓度和流量，为企业依法合规运营提供有力支撑。

直接抽取式CEMS常见故障及原因分析文章对CEMS的检测方式进行分类介绍，重点对直接抽取式CEMS在工业应用中常见的故障进行原因分析，依据实践经验总结切实可行的方法和措施。

标签：CEMS；故障；现象；原因；措施CEMS全称是烟气在线监测系统，是英文Continuous Emission Monitoring System的缩写，是指对大气污染源排放的气态污染物和颗粒物进行浓度和排放总量连续监测并实现信息实时传输的装置。

根据检测方式不同，可分为直接抽取式、稀释抽取法、直接测量法三种技术。

下面通过图表的形式介绍一下这三种检测方法以及它们各自的优缺点。

直接抽取式因为具有测量精度高、低浓度测量较稳定、且标定更为简便、标气用量较少等诸多优点，在企业生产现场得到广泛应用。

下面就直接抽取式CEMS一些常见故障及其原因做如下浅析。

1 采样探头故障1.1 故障部位采样探头出现故障几率最多的部位是陶瓷滤芯，滤芯属于消耗品，烟尘越大的流通面采样探头滤芯的使用寿命越短，如果维护人员不定期检查更换，或者反吹气源品质较差，就会直接影响CEMS样气的抽取和检测。

1.2 故障现象（1）如果发现样气流量偏低（正常样气流量为0.5～0.7L/min），且将流量调节阀开大仍不能满足检测要求时，就要考虑是不是采样探头滤芯堵塞所致。

（2）如果采样管线中出现灰尘，基本可以断定烟气没有经过滤芯直接被抽取，应立即检查滤芯上密封烟气和出气口的O型圈是否老化或破损。

这种情况危害极大，首先含灰尘的烟气有可能进入分析气室，造成气室污染，干扰仪器测量。

再有灰尘会和采样管线上附着的水汽混合结块，减少样气流通截面，严重时可能堵塞管线，造成样气无法抽取。

（3）如果表计检测的氧量偏大，极有可能是密封出气口和空气的O型圈老化或破损所致，应立即检查。

环保数据分析人员应经常查看、比较风烟系统前后各氧量检测数据，及时发现氧量异常及漏空气情况，减少空气泄漏对检测数据测量的影响。

专利名称：一种用于CEMS系统监测加热取样的装置专利类型：实用新型专利
发明人：王永毅,刘思思
申请号：CN202123025958.0
申请日：20211203
公开号：CN216717934U
公开日：
20220610
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种用于CEMS系统监测加热取样的装置，螺旋加热取样探杆的一端与取样单元加热护套的一端连接，取样探杆护套套设于螺旋加热取样探杆的外部并与取样单元加热护套的该端连接，取样单元加热护套的另一端与安装腔体密封连接，取样单元加热护套内设有附膜滤芯，附膜滤芯的一端与安装腔体密封连接，另一端密封，外壁与取样单元加热护套的内壁之间形成有环形间隙；安装腔体上设有全标气口和采样气口，全标气口和采样气口的一端与附膜滤芯的内腔连通，另一端延伸至安装腔体的外部；螺旋加热取样探杆的内腔与取样单元加热护套的内腔连通；螺旋加热取样探杆的外部设有加热保护套，螺旋加热取样探杆与加热保护套之间的腔体内设有螺旋加热带。

申请人：西安鼎研科技股份有限公司
地址：710000 陕西省西安市高新区新型工业园造字台路22号1幢二层
国籍：CN
代理机构：西安通大专利代理有限责任公司
代理人：姚咏华
更多信息请下载全文后查看。

专利名称：CEMS取样探头及CEMS取样装置专利类型：实用新型专利
发明人：王志超
申请号：CN202121943927.0
申请日：20210818
公开号：CN215727112U
公开日：
20220201
专利内容由知识产权出版社提供
摘要：本申请公开了一种CEMS取样探头及CEMS取样装置，涉及火力发电技术领域。

所公开的CEMS取样探头包括探头腔室、探头本体和探杆，探头本体连接于探头腔室，且探头本体与探头腔室连通，探杆与探头本体通过密封螺纹连接，且探杆与探头本体连通。

本申请能够解决由于探头本体和探杆的连接位置设有密封圈，反复拆装探头本体和探杆造成密封圈变形，而导致探头本体和探杆连接密封性差的问题。

申请人：神华神东电力有限责任公司,神华神东电力有限责任公司店塔电厂
地址：719300 陕西省榆林市神木市神木镇东兴街北段路东
国籍：CN
代理机构：北京国昊天诚知识产权代理有限公司
代理人：施敬勃
更多信息请下载全文后查看。
