泵的种类、应用及其特点摘要:泵在生产中的作用是输送物料,除此之外,它为系统提供原料和物料,使化学反应得到物料平衡,并满足化学反应所需的压力。
本文介绍了泵的种类,应用以及其特点。
对于正确了解泵和正确选用泵有一定的参考意义。
关键词:泵种类应用特点一直以来,泵都具有举足轻重的地位,无论是在生产还是生活中都离不开泵。
因此,对泵有正确的认识,充分的了解泵的分类应用及其特点十分重要。
一、泵的分类在生产和生活中泵的种类有很多,按照不同的标准有不同的分类。
1. 按产生的压力分类若按产生的压力来区分,泵可分为三类,分别是低压泵、中压泵、高压泵。
其中低压泵产生的压力在2MPa以下;中压泵产生的压力为2-6MPa;高压泵产生的压力在6MPa以上[1]。
2. 按工作原理分类按照工作原理来分,泵可分为叶轮式泵、容积式泵以及其他类型泵。
2.1叶轮式泵叶轮式泵是依靠叶轮的旋转对物料产生动力作用,连续的将能量传递给物料,使物料的动能以及压力不断增大,再经压出室把动能转变为压力能。
叶轮式泵也可以细分为离心泵、斜流泵,旋涡泵,以及轴流泵等等。
2.2容积式泵容积式泵主要是靠包容液体的密闭空间容积的周期变化,将能量周期性地传递给液体,从而令液体压力持续增加直至强行把液体压出。
容积式泵依据工作元件运动的形式又分为回转泵以及往复泵。
2.3其他类型泵除上述泵之外还有其他类型的泵,例如真空泵、喷射泵以及水锤泵等。
这些泵传递能量的方式与以上泵不同,采用的是其它的能量传递形式。
3. 按泵腔工作介质分类按泵腔的工作介质来分类可分为干泵、油泵和水泵。
二、泵的应用1. 干泵的应用干泵是指泵腔内无油或其他工作介质,能从大气中直接抽气,并将所抽气体排到大气中。
干泵的应用极为广泛,主要有以下几个方面:1.1干泵应用于低压化学沉积的多硅晶制备工艺中。
1.2半导体刻蚀工艺。
1.3某些生产产品为微粒的工艺。
在这类工艺中,使用干泵可以把微粒直接排出泵外而避免微粒混入泵油。

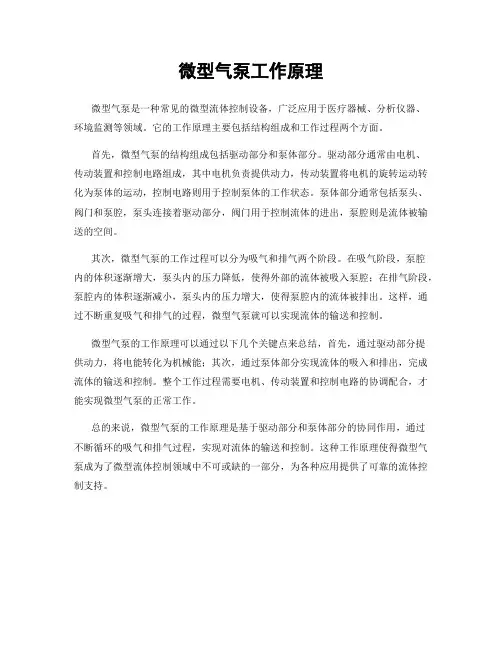

微型气泵工作原理
微型气泵是一种常见的微型流体控制设备,广泛应用于医疗器械、分析仪器、
环境监测等领域。
它的工作原理主要包括结构组成和工作过程两个方面。
首先,微型气泵的结构组成包括驱动部分和泵体部分。
驱动部分通常由电机、
传动装置和控制电路组成,其中电机负责提供动力,传动装置将电机的旋转运动转化为泵体的运动,控制电路则用于控制泵体的工作状态。
泵体部分通常包括泵头、阀门和泵腔,泵头连接着驱动部分,阀门用于控制流体的进出,泵腔则是流体被输送的空间。
其次,微型气泵的工作过程可以分为吸气和排气两个阶段。
在吸气阶段,泵腔
内的体积逐渐增大,泵头内的压力降低,使得外部的流体被吸入泵腔;在排气阶段,泵腔内的体积逐渐减小,泵头内的压力增大,使得泵腔内的流体被排出。
这样,通过不断重复吸气和排气的过程,微型气泵就可以实现流体的输送和控制。
微型气泵的工作原理可以通过以下几个关键点来总结,首先,通过驱动部分提
供动力,将电能转化为机械能;其次,通过泵体部分实现流体的吸入和排出,完成流体的输送和控制。
整个工作过程需要电机、传动装置和控制电路的协调配合,才能实现微型气泵的正常工作。
总的来说,微型气泵的工作原理是基于驱动部分和泵体部分的协同作用,通过
不断循环的吸气和排气过程,实现对流体的输送和控制。
这种工作原理使得微型气泵成为了微型流体控制领域中不可或缺的一部分,为各种应用提供了可靠的流体控制支持。

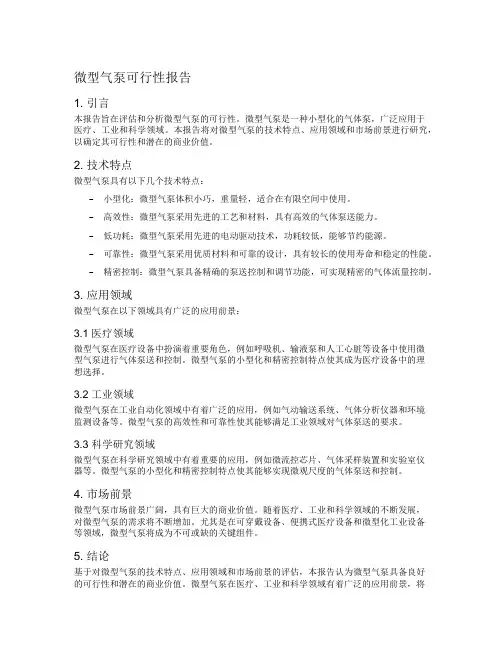

微型气泵可行性报告1. 引言本报告旨在评估和分析微型气泵的可行性。
微型气泵是一种小型化的气体泵,广泛应用于医疗、工业和科学领域。
本报告将对微型气泵的技术特点、应用领域和市场前景进行研究,以确定其可行性和潜在的商业价值。
2. 技术特点微型气泵具有以下几个技术特点:-小型化:微型气泵体积小巧,重量轻,适合在有限空间中使用。
-高效性:微型气泵采用先进的工艺和材料,具有高效的气体泵送能力。
-低功耗:微型气泵采用先进的电动驱动技术,功耗较低,能够节约能源。
-可靠性:微型气泵采用优质材料和可靠的设计,具有较长的使用寿命和稳定的性能。
-精密控制:微型气泵具备精确的泵送控制和调节功能,可实现精密的气体流量控制。
3. 应用领域微型气泵在以下领域具有广泛的应用前景:3.1 医疗领域微型气泵在医疗设备中扮演着重要角色,例如呼吸机、输液泵和人工心脏等设备中使用微型气泵进行气体泵送和控制。
微型气泵的小型化和精密控制特点使其成为医疗设备中的理想选择。
3.2 工业领域微型气泵在工业自动化领域中有着广泛的应用,例如气动输送系统、气体分析仪器和环境监测设备等。
微型气泵的高效性和可靠性使其能够满足工业领域对气体泵送的要求。
3.3 科学研究领域微型气泵在科学研究领域中有着重要的应用,例如微流控芯片、气体采样装置和实验室仪器等。
微型气泵的小型化和精密控制特点使其能够实现微观尺度的气体泵送和控制。
4. 市场前景微型气泵市场前景广阔,具有巨大的商业价值。
随着医疗、工业和科学领域的不断发展,对微型气泵的需求将不断增加。
尤其是在可穿戴设备、便携式医疗设备和微型化工业设备等领域,微型气泵将成为不可或缺的关键组件。
5. 结论基于对微型气泵的技术特点、应用领域和市场前景的评估,本报告认为微型气泵具备良好的可行性和潜在的商业价值。
微型气泵在医疗、工业和科学领域有着广泛的应用前景,将成为未来发展的重要趋势。
因此,进一步的研发和推广微型气泵技术具有重要意义,有望在未来的市场中取得更大的成功。

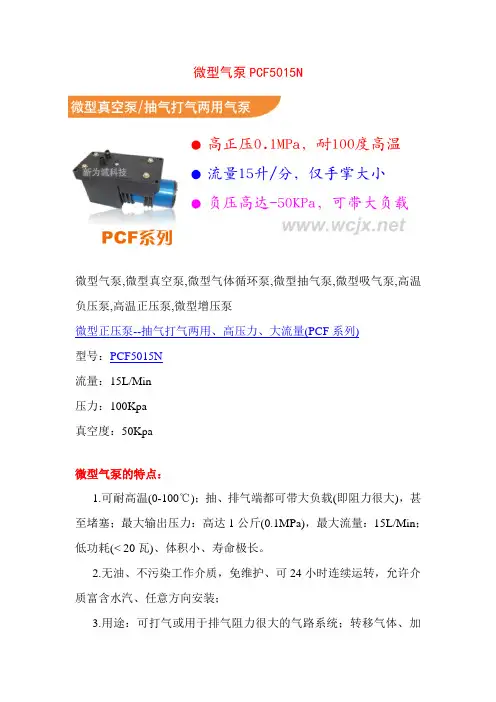

微型气泵PCF5015N
微型气泵,微型真空泵,微型气体循环泵,微型抽气泵,微型吸气泵,高温负压泵,高温正压泵,微型增压泵
微型正压泵--抽气打气两用、高压力、大流量(PCF系列)
型号:PCF5015N
流量:15L/Min
压力:100Kpa
真空度:50Kpa
微型气泵的特点:
1.可耐高温(0-100℃);抽、排气端都可带大负载(即阻力很大),甚至堵塞;最大输出压力:高达1公斤(0.1MPa),最大流量:15L/Min;低功耗(< 20瓦)、体积小、寿命极长。
2.无油、不污染工作介质,免维护、可24小时连续运转,允许介质富含水汽、任意方向安装;
3.用途:可打气或用于排气阻力很大的气路系统;转移气体、加
速气体流动、增压等;
4.对象:科研,气体采样,仪器仪表,化工分析,医疗保健,医药卫生,生物工程,自动控制,环保,水处理等众多领域的客户。
微型气泵的参数
微型真空泵,微型气泵,微型水泵,新为诚品牌,产品质保一年,并为您提供专业的售前咨询及完善的售后服务。
更多详细参数请访问【成都新为诚科技有限公司】网站
“新为诚”,专精于微型泵领域……。

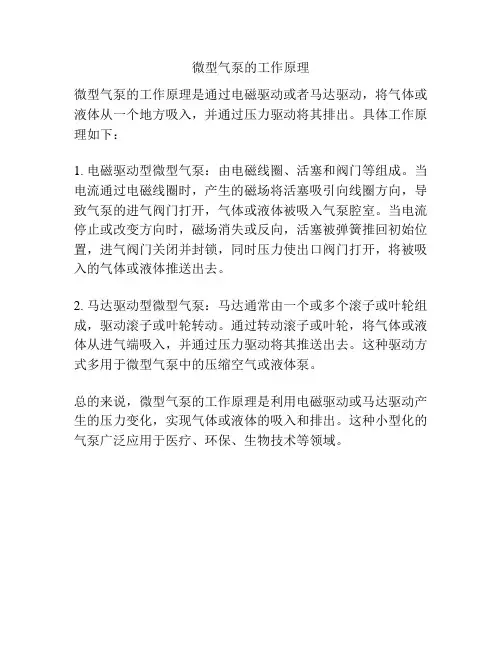

微型气泵的工作原理
微型气泵的工作原理是通过电磁驱动或者马达驱动,将气体或液体从一个地方吸入,并通过压力驱动将其排出。
具体工作原理如下:
1. 电磁驱动型微型气泵:由电磁线圈、活塞和阀门等组成。
当电流通过电磁线圈时,产生的磁场将活塞吸引向线圈方向,导致气泵的进气阀门打开,气体或液体被吸入气泵腔室。
当电流停止或改变方向时,磁场消失或反向,活塞被弹簧推回初始位置,进气阀门关闭并封锁,同时压力使出口阀门打开,将被吸入的气体或液体推送出去。
2. 马达驱动型微型气泵:马达通常由一个或多个滚子或叶轮组成,驱动滚子或叶轮转动。
通过转动滚子或叶轮,将气体或液体从进气端吸入,并通过压力驱动将其推送出去。
这种驱动方式多用于微型气泵中的压缩空气或液体泵。
总的来说,微型气泵的工作原理是利用电磁驱动或马达驱动产生的压力变化,实现气体或液体的吸入和排出。
这种小型化的气泵广泛应用于医疗、环保、生物技术等领域。

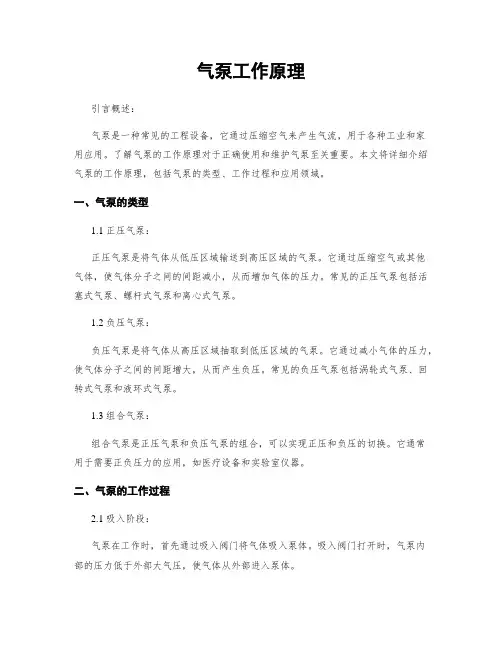

气泵工作原理引言概述:气泵是一种常见的工程设备,它通过压缩空气来产生气流,用于各种工业和家用应用。
了解气泵的工作原理对于正确使用和维护气泵至关重要。
本文将详细介绍气泵的工作原理,包括气泵的类型、工作过程和应用领域。
一、气泵的类型1.1 正压气泵:正压气泵是将气体从低压区域输送到高压区域的气泵。
它通过压缩空气或其他气体,使气体分子之间的间距减小,从而增加气体的压力。
常见的正压气泵包括活塞式气泵、螺杆式气泵和离心式气泵。
1.2 负压气泵:负压气泵是将气体从高压区域抽取到低压区域的气泵。
它通过减小气体的压力,使气体分子之间的间距增大,从而产生负压。
常见的负压气泵包括涡轮式气泵、回转式气泵和液环式气泵。
1.3 组合气泵:组合气泵是正压气泵和负压气泵的组合,可以实现正压和负压的切换。
它通常用于需要正负压力的应用,如医疗设备和实验室仪器。
二、气泵的工作过程2.1 吸入阶段:气泵在工作时,首先通过吸入阀门将气体吸入泵体。
吸入阀门打开时,气泵内部的压力低于外部大气压,使气体从外部进入泵体。
2.2 压缩阶段:在吸入阶段结束后,气泵开始压缩气体。
压缩阶段中,气泵通过压缩腔体或旋转机构,将气体分子之间的间距减小,从而提高气体的压力。
2.3 排出阶段:当气体被压缩到一定压力后,气泵通过排气阀门将气体排出泵体。
排出阶段中,气泵内部的压力高于外部大气压,使气体从泵体排出。
三、气泵的应用领域3.1 工业应用:气泵广泛应用于工业领域,用于输送气体、增压、真空抽取等。
例如,气泵在石油化工、食品加工和制药等行业中被用于输送气体和液体,提供动力支持。
3.2 家用应用:气泵在家用领域也有重要应用,如空气压缩机、吸尘器和空调等。
空气压缩机通过气泵将空气压缩,用于充气工具和汽车轮胎充气。
吸尘器利用气泵产生负压,吸取灰尘和污垢。
空调中的压缩机利用气泵循环制冷剂,实现空调效果。
3.3 医疗应用:气泵在医疗设备中发挥重要作用,如呼吸机和血液透析机等。

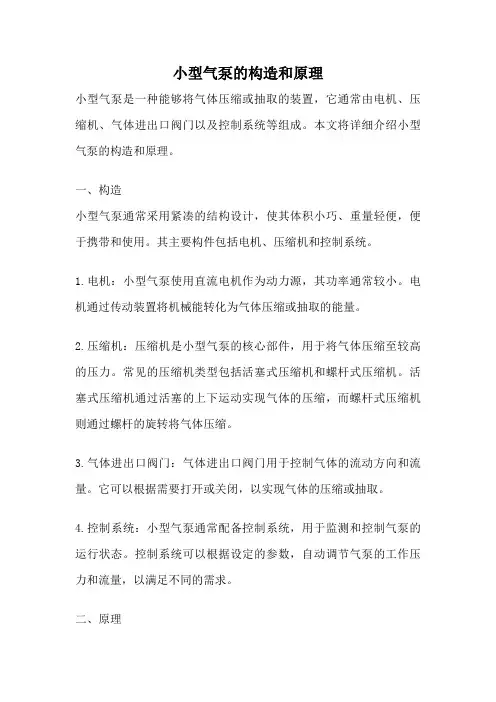

小型气泵的构造和原理小型气泵是一种能够将气体压缩或抽取的装置,它通常由电机、压缩机、气体进出口阀门以及控制系统等组成。
本文将详细介绍小型气泵的构造和原理。
一、构造小型气泵通常采用紧凑的结构设计,使其体积小巧、重量轻便,便于携带和使用。
其主要构件包括电机、压缩机和控制系统。
1.电机:小型气泵使用直流电机作为动力源,其功率通常较小。
电机通过传动装置将机械能转化为气体压缩或抽取的能量。
2.压缩机:压缩机是小型气泵的核心部件,用于将气体压缩至较高的压力。
常见的压缩机类型包括活塞式压缩机和螺杆式压缩机。
活塞式压缩机通过活塞的上下运动实现气体的压缩,而螺杆式压缩机则通过螺杆的旋转将气体压缩。
3.气体进出口阀门:气体进出口阀门用于控制气体的流动方向和流量。
它可以根据需要打开或关闭,以实现气体的压缩或抽取。
4.控制系统:小型气泵通常配备控制系统,用于监测和控制气泵的运行状态。
控制系统可以根据设定的参数,自动调节气泵的工作压力和流量,以满足不同的需求。
二、原理小型气泵的工作原理主要涉及两个过程:压缩和抽取。
1.压缩:当气泵开始工作时,电机驱动压缩机运转。
在活塞式压缩机中,活塞向下运动,将气体吸入气缸;随后活塞向上运动,将气体压缩,同时打开出口阀门,将压缩后的气体排出。
在螺杆式压缩机中,螺杆的旋转将气体从进气口吸入并压缩,然后通过出口口排出。
2.抽取:小型气泵还可以用于抽取气体,其原理与压缩相反。
当气泵开始工作时,电机驱动压缩机运转。
在活塞式压缩机中,活塞向上运动,将气体吸入气缸;随后活塞向下运动,将气体压缩,同时打开出口阀门,将压缩后的气体排出。
在螺杆式压缩机中,螺杆的旋转将气体从进气口吸入并压缩,然后通过出口口排出。
三、应用领域小型气泵由于其体积小巧、工作效率高和使用方便等特点,在许多领域得到广泛应用。
1.医疗领域:小型气泵可以用于医疗设备中,如呼吸机、负压抽吸设备等,用于气体的压缩或抽取。
2.化工领域:小型气泵可以用于化工设备中,如气体输送系统、气体采样装置等,用于气体的压缩或抽取。

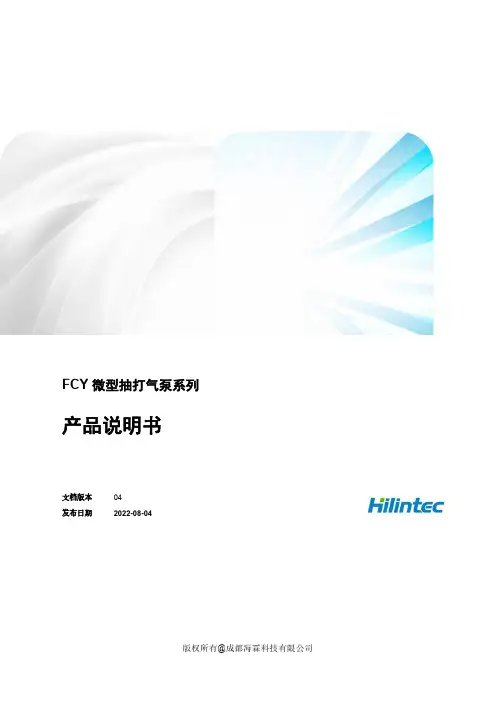

FCY 微型抽打气泵系列产品说明书文档版本04发布日期2022-08-04版权所有©成都海霖科技有限公司2019。
保留一切权利。
非经本公司书面许可,任何单位和个人不得擅自摘抄、复制本文档内容的部分或全部,并不得以任何形式传播。
商标声明商标为成都海霖科技有限公司的商标。
本文档提及的其他所有商标或注册商标,由各自的所有人拥有。
注意您购买的产品、服务或特性等应受成都海霖科技有限公司相关合同和条款的约束,本文档中描述的全部或部分产品、服务或特性可能未包含在您的购买或使用范围之内。
除非合同另有约定,成都海霖科技有限公司对本文档内容不做任何明示或默示的声明或保证。
由于产品版本升级或其他原因,本文档内容会不定期进行更新。
除非另有约定,本文档仅作为使用指导,本文档中的所有陈述、信息和建议不构成任何明示或暗示的担保。
成都海霖科技有限公司地址:成都市双流区牧华路二段杰邦孵化谷邮编:610000网址:电话:************前言摘要本文为FCY微型抽打气泵系列产品的相关说明,用于指导相关技术人员初步了解该产品特性。
读者对象本文档适用于负责产品研发的技术人员,您应该非常了解您产品,并对所需微型泵的相关参数、规格大小等信息有明确概念。
关键字抽打气两用、长寿命、稳速功能、保护功能、关键参数、操作说明修改记录修改记录累积了每次文档更新的说明。
最新版本的文档包含以前所有文档版本的更新内容。
目录前言 (I)修改记录 (II)目录 (III)1产品特性 (1)1.1抽打气两用 (1)1.2长寿命、低干扰 (1)1.3稳速功能 (1)1.4保护功能 (1)1.5用途广泛 (2)1.6免维护、无污染传输 (2)1.7允许介质气体富含水汽 (2)1.8耐腐蚀性良好 (2)1.9安装无限制 (2)2技术参数 (1)2.1性能参数 (1)2.2可靠性参数 (1)2.3版本说明 (1)2.4使用条件 (1)2.5产品材质 (2)2.6过滤问题 (2)2.7噪音和消音器 (2)2.8配套管径 (2)3接线说明 (3)3.1接线说明 (3)3.2电机启动电流说明 (4)4注意事项 (5)5三维示意图 (6)6产品外观 (7)1产品特性1.1抽打气两用该系列为抽打气两用泵,即进气口可以抽气、排气口可以打气。
泵的分类原理及选型泵是一种将液体或气体从一个地方转移到另一个地方的机械设备。
根据其用途和工作原理的不同,泵可以分为多种类型。
以下将给出几种常见泵的分类、原理及选型建议。
一、按流体性质1.液体泵:用于输送液体,如水泵、石油泵等。
2.气体泵:用于输送气体,如空气泵、真空泵等。
二、按工作原理1.位移泵:通过改变腔体容积来吸入和排出液体或气体,包括柱塞泵、齿轮泵、螺杆泵等。
2.转子泵:通过叶轮或螺旋叶片的旋转来达到输送液体或气体的目的,包括离心泵、混流泵等。
3.涡流泵:通过涡旋运动将液体或气体输送出去,特点是流量大、压力变化小。
4.离心泵:利用离心力来将液体或气体推向出口,适用于输送清水、污水等。
三、按用途1.给水泵:用于建筑、市政和工业设施供水。
2.排水泵:用于排出废水、污水等。
3.循环泵:用于循环输送液体、气体,如热水循环泵、空气循环泵等。
4.高压泵:用于输送高压液体或气体,如高压水泵、高压气体泵等。
四、选型原则1.根据流量和扬程需求进行选择。
流量是指单位时间内流经泵的液体或气体体积,扬程是液体或气体从泵到出口所需的压力。
选型时要确保泵的流量和扬程能够满足具体要求。
2.考虑介质的特性。
不同的泵适用于处理不同的介质,如泵的材质、密封性能等要根据介质的腐蚀性、温度等特点来选择。
3.考虑使用环境条件。
包括环境温度、海拔高度、震动等因素,以防止泵在特殊环境中的性能受到影响。
4.考虑能源消耗和维护成本。
泵的选型要综合考虑能源消耗和维护成本,选择能效高、易于维修的泵。
5.考虑运行稳定性和可靠性。
选型时要选择运行稳定、可靠性高的泵,以确保设备的长期稳定运行。
综上所述,泵的分类、原理及选型需要根据具体的应用和要求来确定。
在选择泵的过程中,需要综合考虑流量、扬程、介质特性、使用环境条件、能源消耗和维护成本等因素,以确保选用合适的泵设备。

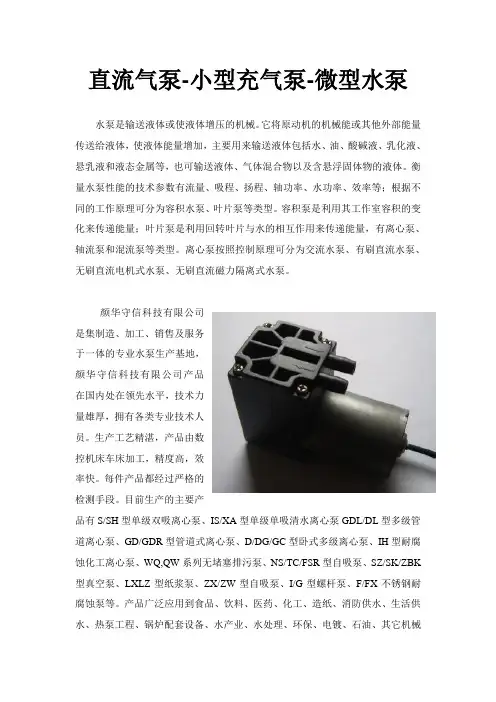

直流气泵-小型充气泵-微型水泵水泵是输送液体或使液体增压的机械。
它将原动机的机械能或其他外部能量传送给液体,使液体能量增加,主要用来输送液体包括水、油、酸碱液、乳化液、悬乳液和液态金属等,也可输送液体、气体混合物以及含悬浮固体物的液体。
衡量水泵性能的技术参数有流量、吸程、扬程、轴功率、水功率、效率等;根据不同的工作原理可分为容积水泵、叶片泵等类型。
容积泵是利用其工作室容积的变化来传递能量;叶片泵是利用回转叶片与水的相互作用来传递能量,有离心泵、轴流泵和混流泵等类型。
离心泵按照控制原理可分为交流水泵、有刷直流水泵、无刷直流电机式水泵、无刷直流磁力隔离式水泵。
颜华守信科技有限公司是集制造、加工、销售及服务于一体的专业水泵生产基地,颜华守信科技有限公司产品在国内处在领先水平,技术力量雄厚,拥有各类专业技术人员。
生产工艺精湛,产品由数控机床车床加工,精度高,效率快。
每件产品都经过严格的检测手段。
目前生产的主要产品有S/SH型单级双吸离心泵、IS/XA型单级单吸清水离心泵GDL/DL型多级管道离心泵、GD/GDR型管道式离心泵、D/DG/GC型卧式多级离心泵、IH型耐腐蚀化工离心泵、WQ,QW系列无堵塞排污泵、NS/TC/FSR型自吸泵、SZ/SK/ZBK 型真空泵、LXLZ型纸浆泵、ZX/ZW型自吸泵、I/G型螺杆泵、F/FX不锈钢耐腐蚀泵等。
产品广泛应用到食品、饮料、医药、化工、造纸、消防供水、生活供水、热泵工程、锅炉配套设备、水产业、水处理、环保、电镀、石油、其它机械设备配套等相关行业。
产品质优耐用、外形美观、操作容易等优点,畅销国内外,深受各界人士青睐。
水泵工作时,线圈和换向器旋转,磁钢和碳刷不转,线圈电流方向的交替变化是随着电机转动的换向器和电刷来完成。
缺点:只要电机转动碳刷就会产生磨损,水泵运行[1]到一定的时候,碳刷磨损间隙变大,声音也会随之增大,连续运行几百小时之后碳刷就不能起到换向的作用了。
微型气泵的分类与特点
含义:
微型真空泵指体积小巧,工作介质为气态,主要用于气体采样、气体循环、真空吸附、真空保压、抽气、打气、增压等多种用途的一种气体输送装置。
微型气泵按用途分为:微型真空泵,微型气体循环泵,微型气泵,微型气体采样泵,微型打气泵,微型抽气泵,微型抽气打气两用泵等;
按工作原理分,有隔膜式、电磁式、叶轮式、活塞式等。
一般医疗卫生、科研、实验室、环保、仪器仪表、化工等行业适用广泛的微型气泵主要指微型真空泵。
微型真空泵与大型真空泵相比,主要有如下优点:
体积小巧、噪音低、功耗小、易于操作、便于携带、免维护、可24小时连续运转,还允许介质富含水汽。
最重要的是,因为是干式、无油的,不需要真空泵油或润滑油,所以不会污染工作介质,不会干扰对介质的分析等等。
而且价格相对便宜得多。
微型真空泵的应用实例:
现在,随着微型真空泵在各个领域的广泛应用以及真空技术的提高,微型真空泵的性能也不断提升,比如有高负压真空泵VCH1028的极限真空度甚至可以达到0.01MPa(10 KPa),即负压约-0.09Mpa;抽气速率最大可达:28L/Min。
还有抽打两用的微型气泵PCF5015N,负压(-50KPa),最大输出正压(相对大气压)100KPa(约1公斤)。
