环氧树脂活性稀释剂

活性稀释剂对环氧树脂涂层的性能影响0引言双酚A型环氧树脂的粘度常高于几千厘泊，当用于环氧浇注、注射成型、层压制品工艺时，为了达到较好的渗透力，以添加足量的填料，需要加入适量的稀释剂;当应用于环氧无溶剂漆浸渍、滴浸电机绕组时，为了获得可施工的工艺粘度，制得浸透完善的具有优异性能的漆种，也需要加入一定量的稀释剂。

稀释剂是环氧树脂配方中不可缺少的一个组成部分。

稀释剂分为活性与非活性稀释剂两种，通常说的溶剂也即非活性稀释剂，它们不参与环氧树脂的固化反应。

其中，低沸点溶剂随反应进行而挥发，因此会给固化物留下孔隙，使收缩率增大，严重时将影响固化物的性能;高沸点溶剂存在迁移和渗出倾向，尤其在浸入液体和溶剂后抽出现象非常明显，而且较大的面张力会严重影响材料的流平性和表而较果。

活性稀释剂主要是指含有环氧基团的低分子环氧化合物，它们可以参加环氧树脂的固化反应，成为环氧树脂固化物的交联网络结构的一部分，对环氧树脂的综合性能影响较小。

因此，目前在实际应用中大多通过添加活性稀释剂来调节体系的黏度，以改善体系的工艺性能。

本研究以三种不同的活性稀释剂为研究对象，考察其含量对NPEL128/T403体系的粘度、固化特性及涂层力学性能的影响，为今后环氧涂层配方的设计提供理论基础。

1实验1.1原料环氧树脂E44：南通星辰合成材料有限公司;固化剂D400：南京亨斯曼化工有限公司;活性稀释剂C22（碳12-14烷基缩水甘油瞇）：上海众司实业有限公司;活性稀释剂207（聚丙二醇二缩水甘油瞇）：上海众司实业有限公司;活性稀释剂ERD512（1,6-乙二醇二缩水甘油瞇）：上海众司实业有限公司。

1.2实验方法将环氧树脂E44与活性稀释剂在60°C搅拌回流，直至树脂完全溶解，冷却后得到稀释树脂，测试其粘度。

将稀释树脂和固化剂D400 按活泼H:环氧基团二1:1的摩尔比进行混合,采用电转搅拌器搅拌5min, 真空脱泡，用100mu;m的漆膜涂敷器在钢板上涂敷一层漆膜，用于附着力测试;剩下涂料浇注在模具中，用于其他性能测试。

环氧树脂用稀释剂总结环氧稀释剂稀释剂主要用来降低环氧胶粘剂体系的黏度，溶解、分散和稀释涂料，改善胶液的涂布性和流动性。

稀释剂也起到延长使用寿命的作稀释剂的分类方法很多，按其使用机理，可分为非活性稀释剂与活性稀释剂两大类。

非活性稀释剂不与环氧树脂、固化剂等起反应，纯属物理地掺混到树脂中。

它与树脂仅是机械的混合，起稀释和降低黏度作用的液体。

它在胶液的固化过程中大部分是挥发掉的。

当使用要求较高时不能使用非活性稀释剂，应选用活性稀释剂非活性稀释剂多为高沸点液体，如邻苯二甲酸二丁酯、苯二甲酸二辛酯、苯乙烯、苯二甲酸二烯丙酯、甲苯、二甲苯等。

用量以5％～20％为宜。

12％左右的邻苯二甲酸二丁酯使标准环氧树脂的黏度从10Pa·s 降到0．5～0．7Pa·s(25℃).活性稀释剂一般是指带有一个或两个以上环氧基的低分子化合物，它们可以直接参与环氧树脂的固化反应，成为环氧树脂固化物交联网络结构的一部分，对固化产物的性能几乎无影响，有时还能增加固化体系的韧性。

活性稀释剂又分为单环氧基活性稀释剂和多环氧基活性稀释剂两种。

某些单环氧基稀释剂，如丙烯基缩水甘油醚、丁基缩水甘油醚和苯基缩水甘油醚，对于胺类固化剂反应。

无溶剂环氧涂料中，单官能活性稀释剂用量不超过环氧树脂的15％，多宫能活性稀释剂用量可达到20％～25％。

活性稀释剂一般有毒，在使用过程中必须注意，长期接触往往会引起皮肤过敏，严重的甚至于会发生溃烂。

单环氧化物的稀释效果比较好，脂肪族型的比芳香族型有更好的稀释效果。

使用芳香族型活性稀释剂的固化产物耐酸碱性变化不大，但耐溶剂性却有所下降。

单环氧化物活性稀释剂的使用会使热变形温度降低，这是由于它的使用会使固化物的交联密度下降的缘故。

长碳链的活性稀释剂使用后可使抗弯强度、冲击韧度得以提高。

用量不多时对固化产物的硬度无影响，而热膨胀系数则增加。

稀释剂的选用原则1) 尽量选用活性稀释剂，以利于在改进工艺性的同时，提高其粘接、机械‘性能。

环氧漆稀释剂比例摘要：1.环氧漆稀释剂比例的重要性2.环氧漆稀释剂的类型3.环氧漆稀释剂比例的计算方法4.环氧漆稀释剂比例对涂装效果的影响5.正确使用环氧漆稀释剂的建议正文：环氧漆稀释剂比例在涂装过程中起着至关重要的作用，它直接影响到涂装效果和漆膜质量。

因此，了解环氧漆稀释剂比例以及其对涂装效果的影响，对于正确进行涂装工作至关重要。

首先，我们要了解环氧漆稀释剂的类型。

环氧漆稀释剂主要分为两类：一类是活性稀释剂，另一类是非活性稀释剂。

活性稀释剂能与环氧树脂发生化学反应，使环氧树脂分子链变短，增加环氧树脂的流动性和可涂性；非活性稀释剂则主要起到降低环氧树脂粘度、增加涂布面积的作用，但不参与化学反应。

在了解了环氧漆稀释剂的类型之后，我们来看看环氧漆稀释剂比例的计算方法。

通常情况下，环氧漆稀释剂比例的计算公式为：环氧漆稀释剂比例（%）=（环氧漆体积/环氧漆与稀释剂混合后的总体积）× 100%在实际操作中，我们还需要根据环氧漆的种类、涂装要求以及施工条件等因素，来调整环氧漆稀释剂比例。

环氧漆稀释剂比例对涂装效果的影响是非常显著的。

如果环氧漆稀释剂比例过高，会导致漆膜变薄、抗冲击性能下降；如果环氧漆稀释剂比例过低，则会导致涂装困难、流平性差、漆膜出现橘皮等现象。

因此，掌握合适的环氧漆稀释剂比例，对于获得理想的涂装效果至关重要。

最后，我们来谈谈正确使用环氧漆稀释剂的建议。

首先，应根据实际情况选择合适的环氧漆稀释剂类型；其次，在计算环氧漆稀释剂比例时，要充分考虑各种因素，精确计算；最后，在涂装过程中，要密切观察漆膜的形成情况，如有异常，应及时调整环氧漆稀释剂比例。

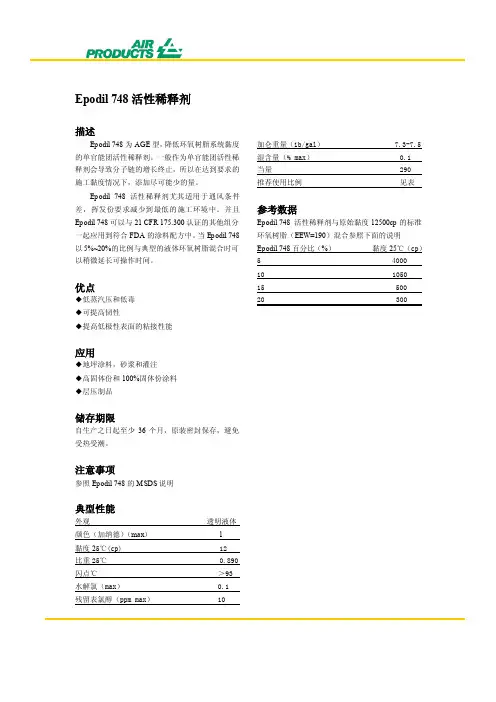

环氧稀释剂AGE说明一、产品简介环氧树脂活性稀释剂GRT-1214又称AGE，化学名为十二至十四烷基缩水甘油醚，CAS号：68609-97-2，结构式：，无色透明液体，低毒，无刺激性气味。

分子内含醚键和环氧基，是一种常用的低粘度、无色无味的单官能基稀释剂，用于降低树脂体系的粘度，参与固化，形成均一体系，低毒性、柔韧性好、挥发性低、无气味，对通用型环氧树脂降粘能力极好，对非极性表面有浸润性，有优异的颜填料润湿能力，是环氧树脂理想活性稀释剂之一。

二、技术指标产品牌号粘度25℃mPa·S环氧值eq/100g有机氯eq/100g无机氯eq/100gGRT-12143～60.30～0.32≤0.02≤0.005三、产品用途AGE与环氧树脂达到最低粘度，高填料比例和较高的渗透性，颜料分散性好、无毒柔韧性优良。

主要用作稀释剂、增韧剂，用于地床、含浸、包封和湿式浸渍积层。

用作地坪料、混凝土修补料、灌注料和胶粘剂减粘。

四、包装规格20Kg塑桶或180kg铁桶包装。

五、储运注意事项1、本品为非危险品，按一般化学品贮运，产品贮存期见包装桶。

2、于避光、阴凉、通风、干燥的环境中存放。

3、本品在使用后，包装内剩余本品要盖紧，以防吸潮。

4、本品对皮肤和眼睛有中等程度刺激，若接触皮肤，用肥皂清洗；若接触到眼睛，用大量水冲洗。

环氧活性稀释剂对固化和性能的影响(2013-03-18 22:10:19)分类：技术分享标签：活性稀释剂缩水甘油醚环氧环氧活性稀释剂可以定义为：“用于降低涂料粘度，具有较低挥发性，在常温下可以通过化学反应，成为涂料中永久性的一部份的物质”，为了便于讨论，我们将环氧活性稀释剂简单定义为一种主要用于降低体系粘度的单官能团缩水甘油醚。

常用的单官能缩水甘油醚有：C12-C14缩水甘油醚（C12-C14GE，AGE）C12-C13缩水甘油醚（C12-C13GE）C8-C10缩水甘油醚（C8-C10GE）N-丁基缩水甘油醚（n-butyl glycidyl ether，BGE）2-乙基己基缩水甘油醚（2-ethylhexyl glycidyl ether，2EHGE）邻甲酚缩水甘油醚（cresyl glycidyl ether，CGE）对叔丁基苯基缩水甘油醚（p-tertiarybutylphenyl glycidyl ether，ptBPGE）以上稀释剂如何影响体系的固化和性能呢？我们将展开实验。

实验步骤：将这些稀释剂分别按20：80（重量比）与普通双酚A环氧树脂（EEW=188，粘度=13000cps）混合均匀，分别测量其混合后体系粘度。

用化学计量的TETA对其进行固化，测量其放热峰值及凝胶时间。

经过1天的常温+100°C*2h固化后，取0.125英寸的铸件样条作为测试样本，分别测试其机械性能。

实验结果：Figure 1.稀释后体系粘度Figure 2.凝胶时间（min)说明：图中蓝色线是未添加稀释剂的配方（作为参考），而红色线，则是添加不同稀释剂后，各项性能的改变。

Figure 3.最高放热峰(°C)Figure 4.拉伸强度（psi）Figure 5.断裂伸长率（%）Figure 6.热变形温度(HDT，°C)Figure 7.压缩强度（psi）Figure 8.弯曲强度（psi）。

16种环氧活性稀释剂性能比较1 前言（本文由市创远经贸发展整理,文中HELOXY为RESOULTOIN公司（原壳牌）产品，请注明.gzgunyang.)HELOXY 环氧活性改性含有一个或多个环氧基团，它们参与环氧树脂和固化剂的反应，用于降低环氧树脂粘度以提高可操性和应用性，改善固化物机械性能、附着力和柔韧性。

稀释剂可分为活性与非活性稀释剂，通常的溶剂称为非活性稀释剂，它们不与环氧树脂、固化剂反应，纯属物理掺渗，随固化反应而挥发，因此会给树旨固化物留下孔隙，使收缩率增大，严重时将影响固化物的性能，因此不能用于较厚涂层。

虽然也有使用高沸点的液体，-----增塑剂如邻苯二甲酸二丁酯，磷酸三甲酯等物质，但存在迁移和渗出倾向，尤其在浸入液体和溶剂后抽出现象非常明显，而且较大的面力会严重影响材料的流平性和表面较果。

2HELOXY 环氧改性剂的分类：环氧活性稀释剂分为单环氧化物和多环氧化物，按其类型又分为脂肪族型和芳香族型从理论上讲，单环氧化物会使热变型温度降低，而多环氧化物影响较小。

脂肪族型比芳香族型稀释效果好，而芳香族型有更好的耐酸碱性。

3HELOXY 环氧改性剂命名：HELOXY 环氧改性剂名称通常是依据其化学分子式，比如H61常称为BGE，是因为它的化学名称为N-丁基缩水甘油醚。

H63常称为PGE，是因为它的化学名称为苯基缩水甘油醚，这种命名方式分辨不同厂家的同类型产品是非常必要的，不同厂家的同类型产品主要区别在于：产品的纯度、游离环氧氯丙烷含量、残余醇含量、以及中间产物的含量，这些不同的物质对产品性能有非常重大的影响。

4HELOXY 环氧改性剂特性通常我们在涂料运用中只需要一种环氧改性剂，因此如何有效根据需要选择一种适合的改性剂就非常必要，我们列出16种HELOXY 环氧改性剂与环氧树脂EPON 828 在相同添加比例（HELXY：828=20：80）和TETA（三乙烯四胺）固化的性能，包括粘度，机械性，耐酸碱性、热变型温度等11个项目4.1 HELOXY 环氧改性剂降粘特性通常来讲单环氧环氧活性改性剂稀释能力大于多环氧活性改性剂，而多环氧活性稀释剂对维持环氧产物性能较好通过图表可以看也：H61、H7、H8这类脂肪族单环氧活性稀释剂的降粘能力尤其突出4.2HELOXY 环氧改性剂反应活性HELOXY 环氧改性剂相对于未改性体系通常都会延长混和物的胶化时间，通常脂肪族环氧改性剂反应活性低，如H8可以非常显著地增加混和物的胶化时间，而芳香族对胶化时间影响小，除了化学类型外分子量也会影响反应活性，低分子量的环氧改性剂反应活性较高。

1
环氧活性稀释剂
一、环氧活性稀释剂特性
环氧树脂活性稀释剂为无色透明液体，低粘度、无苯无毒、气味小、沸点高、韧性好，是第2代绿色环保环氧活性稀释剂产品。

用于环氧树脂时按5%-15%的加量，可降低环氧树脂体系的稠度，润湿性好，挥发性低，稀释效果特佳。

用于固化剂时按5%-10%的加量，固化快，固化时参与反应，形成均一体系。

最大特点：反应活性较高，稠度下降明显，交联密度高，比用其它活性稀释剂具有更好的硬度、耐温性、电绝缘性和耐化学性。

参数：138.272.48.571
二、环氧活性稀释剂用途
适用范围：广泛用于电子电器、机电机械、建筑行业，降低环氧树脂稠度，改进操作性能。

在灌封、浇铸、层压、浸渍等应用于绝缘材料粘接，适用于涂料、胶粘剂中。

三、环氧活性稀释剂技术参数
注。

501(660)环氧树脂活性稀释剂501（660）环氧活性稀释剂的学名为环氧丙烷丁基醚。

由丁醇与环氧氯丙烷经开环醚化,再经环氧化而制得的缩水甘油醚型活性环氧稀释剂。

501（660）本身粘度极低，仅0.002Pa.s，分子内含醚键和环氧基，能与环氧树脂无限溶混，稀释环氧树脂效果好，固化时参与固化反应，形成均一体系，是最常用的环氧树脂活性稀释剂。

一般用量为树脂重量的10-15％。

由于501含有环氧基，能与固化剂反应，因而使用时需相应增加固化剂用量。

可用于电气绝缘的树脂浇铸体、灌封料，制作厚浆型涂料、无溶剂涂料、地坪涂料等。

● 501（660）环氧活性稀释剂质量指标690环氧树脂活性释稀剂690环氧树脂活性释稀剂的学名为环氧丙烷苯基醚。

系苯酚与环氧氯丙烷经开环醚化，再经环氧化而制得的缩水甘油醚型活性环氧稀释剂。

690环氧活性稀释剂本身粘度0.07Pa.s左右，能与环氧树脂与任意比例混溶。

与501相比，690分子中含苯环，因而用690环氧树脂活性稀释剂制品的耐热性比用501的高。

690与胺类反应可制成环氧树脂固化剂。

如690与间苯二胺反应可制成590环氧树脂固化剂等。

作为环氧树脂稀释剂，一般用量为树脂重量的10-15％，由于690含有环氧基能与固化剂反应，因而使用时需相应增加固化剂的用量。

● 690环氧树脂活性释稀剂质量指标● 稀释剂及其浓度与固化后树脂的物理性能关系（加入E-44型环氧树脂）上表所示为各种稀释剂及其用量对固化后树脂力学性能的影响，可以看出加入稀释剂固化后对树脂的耐热性及机械强度虽然有影响，但却能提高硬化后树脂的韧性，同时更重要的是可延长适用期● 包装及储运20Kg塑料桶、180Kg铁桶装；储存于阴凉通风处，避免日光照射、远离热源不得接触明火。

活性稀释剂与环氧树脂的混合使用有何注意事项环氧树脂是一种常用的结构性高分子材料，广泛应用于航空、船舶、汽车、建筑和机械等行业中。

它具有优异的力学性能、耐热性、耐化学性和耐电绝缘性等特点。

但是，由于环氧树脂的粘度较高，使用时需要加入稀释剂进行稀释。

其中，活性稀释剂是目前应用最广的一种，它可以有效提高环氧树脂的可加工性、降低成本、增加粘度的稳定性。

但是在混合使用过程中，也需要注意一些事项。

一、选择适合的活性稀释剂在使用活性稀释剂之前，首先需要考虑的是选择适合的类型和品牌。

活性稀释剂有多种种类，不同的种类具有不同的特点和适用范围。

可以根据环氧树脂的性质和使用要求，选择合适的活性稀释剂。

同时，应该选择质量稳定、寿命长并符合国家标准的活性稀释剂品牌。

二、保证活性稀释剂和环氧树脂的质量在混合使用活性稀释剂和环氧树脂之前，需要对它们的质量进行检测，确保它们符合预期的要求。

对于活性稀释剂来说，需要检测其含量、酸值、水分等指标，如果发现有异样，则不能使用。

对于环氧树脂，需要检测其含固量、粘度、分子量等指标。

三、严格按照比例混合在混合使用活性稀释剂和环氧树脂时，需要按照一定比例进行混合。

通常情况下，活性稀释剂的添加量为环氧树脂质量的10%~50%。

如果添加过多，会导致环氧树脂的性能下降，而添加过少则会影响加工性能。

在混合过程中，应该充分搅拌，以确保混合均匀，避免出现固化不均匀或出现气泡等问题。

四、注意防腐环氧树脂在常温下是固态的，但在一定条件下会发生固化反应，形成具有强度的固体结构。

在混合使用活性稀释剂和环氧树脂后，应该避免存放在潮湿或温度较高的地方，以免出现变质或腐蚀现象。

同时，应该注意遵守环氧树脂的保质期，避免使用超期的产品。

五、注意安全在使用活性稀释剂和环氧树脂时，也需要注意安全，避免对人体产生危害。

活性稀释剂和环氧树脂都是有毒的化学品，需要在通风条件好的地方操作，并佩戴防护手套、防护面具等防护用品。

综上所述，活性稀释剂与环氧树脂的混合使用需要注意选择适合的活性稀释剂、保证其质量、按照比例严格混合、注意防腐和注意安全。
