10光电式传感器习题及解答

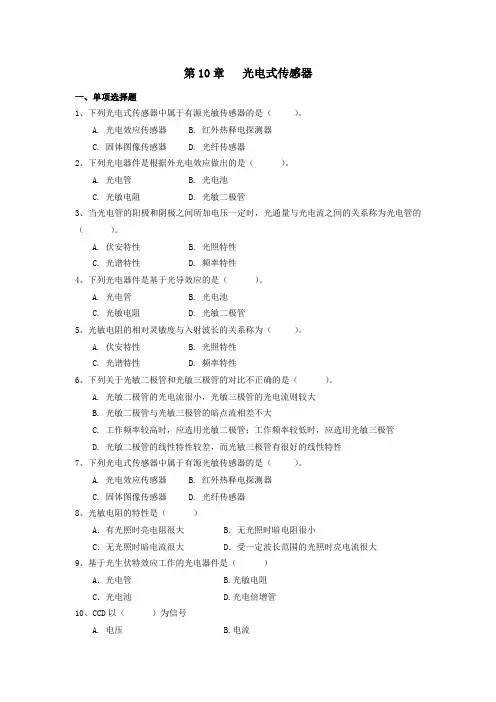

第10章光电式传感器一、单项选择题1、下列光电式传感器中属于有源光敏传感器的是（）。

A. 光电效应传感器B. 红外热释电探测器C. 固体图像传感器D. 光纤传感器2、下列光电器件是根据外光电效应做出的是（）。

A. 光电管B. 光电池C. 光敏电阻D. 光敏二极管3、当光电管的阳极和阴极之间所加电压一定时，光通量与光电流之间的关系称为光电管的（）。

A. 伏安特性B. 光照特性C. 光谱特性D. 频率特性4、下列光电器件是基于光导效应的是（）。

A. 光电管B. 光电池C. 光敏电阻D. 光敏二极管5、光敏电阻的相对灵敏度与入射波长的关系称为（）。

A. 伏安特性B. 光照特性C. 光谱特性D. 频率特性6、下列关于光敏二极管和光敏三极管的对比不正确的是（）。

A. 光敏二极管的光电流很小，光敏三极管的光电流则较大B. 光敏二极管与光敏三极管的暗点流相差不大C. 工作频率较高时，应选用光敏二极管；工作频率较低时，应选用光敏三极管D. 光敏二极管的线性特性较差，而光敏三极管有很好的线性特性7、下列光电式传感器中属于有源光敏传感器的是（）。

A. 光电效应传感器B. 红外热释电探测器C. 固体图像传感器D. 光纤传感器8、光敏电阻的特性是（）A．有光照时亮电阻很大 B．无光照时暗电阻很小C．无光照时暗电流很大 D．受一定波长范围的光照时亮电流很大9、基于光生伏特效应工作的光电器件是（）A．光电管 B.光敏电阻C．光电池 D.光电倍增管10、CCD以（）为信号A. 电压B.电流C．电荷 D.电压或者电流11、构成CCD的基本单元是（）A. P型硅B.PN结C. 光电二极管D.MOS电容器12、基于全反射被破坏而导致光纤特性改变的原理，可以做成（）传感器，用于探测位移、压力、温度等变化。

A.位移B.压力C.温度D.光电13、光纤传感器一般由三部分组成，除光纤之外，还必须有光源和( )两个重要部件。

A.反射镜B.透镜C.光栅D.光探测器14、按照调制方式分类，光调制可以分为强度调制、相位调制、频率调制、波长调制以及( )等，所有这些调制过程都可以归结为将一个携带信息的信号叠加到载波光波上。

《传感器原理与应用》及《传感器与测量技术》习题集与部分参考答案教材：传感器技术（第3版）贾伯年主编，及其他参考书第8章光电式传感器8-1 简述光电式传感器的特点和应用场合，用方框图表示光电式传感器的组成。

8-2 何谓外光电效应、光电导效应和光生伏特效应？答：外光电效应：在光线的作用下，物体内的电子逸出物体表面向外发射的现象。

光电导效应：在光线作用下，电子吸收光子能量从键合状态过渡到自由状态，而引起材料电导率的变化的现象。

光生伏特效应：在光线作用下能够使物体产生一定方向的电动势的现象。

8-3 试比较光电池、光敏晶体管、光敏电阻及光电倍增管在使用性能上的差别。

答：光电池：光电池是利用光生伏特效应把光直接转变成电能的器件。

它有较大面积的PN结，当光照射在PN结上时，在结的两端出现电动势。

当光照到PN结区时，如果光子能量足够大，将在结区附近激发出电子-空穴对，在N区聚积负电荷，P区聚积正电荷，这样N区和P区之间出现电位差。

8-4 通常用哪些主要特性来表征光电器件的性能？它们对正确选用器件有什么作用？8-5 怎样根据光照特性和光谱特性来选择光敏元件？试举例说明。

答：不同类型光敏电阻光照特性不同，但光照特性曲线均呈非线性。

因此它不宜作定量检测元件，一般在自动控制系统中用作光电开关。

光谱特性与光敏电阻的材料有关，在选用光敏电阻时，应把光敏电阻的材料和光源的种类结合起来考虑，才能获得满意的效果。

8-6 简述CCD图像传感器的工作原理及应用。

8-7 何谓PSD？简述其工作原理及应用。

8-8 说明半导体色敏传感器的工作原理及其待深入研究的问题。

8-9 试指出光电转换电路中减小温度、光源亮度及背景光等因素变动引起输出信号漂移应采取的措施。

8-10 简述光电传感器的主要形式及其应用。

答：模拟式（透射式、反射式、遮光式、辐射式）、开关式。

应用：光电式数字转速表、光电式物位传感器、视觉传感器、细丝类物件的在线检测。

8-11 举出你熟悉的光电传感器应用实例，画出原理结构图并简单说明原理。

传感器技术绪论习题一、单项选择题1、下列属于按传感器的工作原理进行分类的传感器是 B ;A. 应变式传感器B. 化学型传感器C. 压电式传感器D. 热电式传感器2、通常意义上的传感器包含了敏感元件和 C 两个组成部分;A. 放大电路B. 数据采集电路C. 转换元件D. 滤波元件3、自动控制技术、通信技术、连同计算机技术和C ,构成信息技术的完整信息链;A. 汽车制造技术B. 建筑技术C. 传感技术D.监测技术4、传感器按其敏感的工作原理,可以分为物理型、化学型和 A 三大类;A. 生物型B. 电子型C. 材料型D. 薄膜型5、随着人们对各项产品技术含量的要求的不断提高,传感器也朝向智能化方面发展,其中,典型的传感器智能化结构模式是B ;A. 传感器＋通信技术B. 传感器＋微处理器C. 传感器＋多媒体技术D. 传感器＋计算机6、近年来,仿生传感器的研究越来越热,其主要就是模仿人的D 的传感器;A. 视觉器官B. 听觉器官C. 嗅觉器官D. 感觉器官7、若将计算机比喻成人的大脑,那么传感器则可以比喻为B ;A．眼睛 B. 感觉器官 C. 手 D. 皮肤8、传感器主要完成两个方面的功能：检测和D ;A. 测量B. 感知C. 信号调节D. 转换9、传感技术与信息学科紧密相连,是C 和自动转换技术的总称;A. 自动调节B. 自动测量C. 自动检测D. 信息获取10、以下传感器中属于按传感器的工作原理命名的是 AA．应变式传感器B．速度传感器C．化学型传感器D．能量控制型传感器二、多项选择题1、传感器在工作过程中,必须满足一些基本的物理定律,其中包含ABCD;A. 能量守恒定律B. 电磁场感应定律C. 欧姆定律D. 胡克定律2、传感技术是一个集物理、化学、材料、器件、电子、生物工程等学科于一体的交叉学科,涉及ABC 等多方面的综合技术;A. 传感检测原理B. 传感器件设计C. 传感器的开发和应用D. 传感器的销售和售后服务3、目前,传感器以及传感技术、自动检测技术都得到了广泛的应用,以下领域采用了传感技术的有：ABCD ;A. 工业领域B. 海洋开发领域C. 航天技术领域D. 医疗诊断技术领域4、传感器有多种基本构成类型,包含以下哪几个ABCA. 自源型B. 带激励型C. 外源型D. 自组装型5、下列属于传感器的分类方法的是：ABCDA. 按输入量分B. 按工作原理分C. 按输出量分D. 按能量变换关系分6、下列属于传感器的分类方法的是：ABCDA. 按输入量分B. 按工作原理分C. 按构成分D. 按输出量分7、下列属于传感器的分类方法的是：ABCDA. 按基本效应分B. 按工作原理分C. 按构成分D. 按输出量分8、传感技术的作用主要体现在：ABCDA．传感技术是产品检验和质量控制的重要手段B. 传感技术在系统安全经济运行监测中得到广泛应用C．传感技术及装置是自动化系统不可缺少的组成部分D. 传感技术的完善和发展推动着现代科学技术的进步9、传感技术的研究内容主要包括：ABCA．信息获取B．信息转换C．信息处理D．信息传输10、传感技术的发展趋势主要表现在以下哪几个方面：ABCDA．提高与改善传感器的技术性能B．开展基础理论研究C．传感器的集成化D．传感器的智能化三、填空题1、传感技术与信息学科紧密相关,是自动检测和自动转换技术的总称;2、传感技术是以研究自动检测系统中的信息获取、信息转换和信息处理的理论和技术为主要内容的一门技术性学科;3、传感器要完成的两个方面的功能是检测和转换;4、传感器按构成原理,可分为物性型和结构型两大类;5、传感器一般由敏感元件、转换元件和基本转换电路等三部分组成;6、传感器能感受规定的被测量并按照一定规律转换成可用输出信号的器件或装置;7、按输入量分类,传感器包括位移传感器、速度传感器、温度传感器压力传感器、等;8、传感器的输出量有模拟量和数字量两种;9、根据传感技术涵盖的基本效应,传感器可分为物理型、化学型和生物型;10、传感器是能感受规定的被测量并按照一定规律转换成可用输出信号的器件或装置传感器,通常由直接响应于被测量的敏感元件、产生可用信号输出的转换元件以及相应的信号调节转换电路组成;11、传感器是能感受被测量并按照一定规律转换成可用输出信号的器件或装置;是实现传感功能的基本器件;12、传感器技术的共性,就是利用物理定律和物质的物理、化学或生物,将非电量输入转换成电量输出;13、由传感器的定义可知,传感器要完成两个方面的功能：检测和转换;因此传感器通常由敏感元件和转换元件组成;14、传感技术是人们为了对被测对象所包含的信息进行定性了解和定量掌握所采取的一系列技术措施;15、根据传感器的构成,可以将传感器分为物性型和结构型;四、简答题1、什么是传感器传感器的共性是什么2、解释什么是传感器传感器的基本组成包括哪两大部分这两大部分各自起什么作用3、请简述传感器技术的分类方法;4、请谈谈你对传感技术的发展趋势的一些看法;5、试述传感器的定义、共性及组成;传感器的特性习题一、单项选择题1、衡量传感器静态特性的指标不包括 C ;A. 线性度B. 灵敏度C. 频域响应D. 重复性2、下列指标属于衡量传感器动态特性的评价指标的是A ;A. 时域响应B. 线性度C. 零点漂移D. 灵敏度3、一阶传感器输出达到稳态值的50%所需的时间是 A ;A. 延迟时间B. 上升时间C. 峰值时间D. 响应时间4、一阶传感器输出达到稳态值的90%所需的时间是 B ;A. 延迟时间B. 上升时间C. 峰值时间D. 响应时间5、传感器的下列指标全部属于静态特性的是 CA．线性度、灵敏度、阻尼系数B．幅频特性、相频特性、稳态误差C．迟滞、重复性、漂移D．精度、时间常数、重复性6、传感器的下列指标全部属于动态特性的是 BA．迟滞、灵敏度、阻尼系数B．幅频特性、相频特性C．重复性、漂移D．精度、时间常数、重复性7、不属于传感器静态特性指标的是 BA．重复性B．固有频率C．灵敏度D．漂移8、传感器的静态特性,是指当传感器输入、输出不随 A 变化时,其输出-输入的特性;AA.时间B.被测量C.环境D.地理位置9、非线性度是测量装置的输出和输入是否保持 C 关系的一种度量;A.相等B.相似C.理想比例D.近似比例10、回程误差表明的是在 C 期间输出-输入特性曲线不重合的程度;A.多次测量B.同次测量C.正反行程D.不同测量二、多项选择题1．阶跃输入时表征传感器动态特性的指标有哪些ABCA.上升时间B.响应时间C.超调量D.重复性2．动态响应可以采取多种方法来描述,以下属于用来描述动态响应的方法是：BCDA.精度测试法B.频率响应函数C.传递函数D.脉冲响应函数3. 传感器静态特性包括许多因素,以下属于静态特性因素的有ABCD ;A．迟滞 B.重复性 C.线性度 D.灵敏度4. 传感器静态特性指标表征的重要指标有：ABCDA.灵敏度B.非线性度C.回程误差D.重复性5．一般而言,传感器的线性度并不是很理想,这就要求使用一定的线性化方法,以下属于线性化方法的有: ABDA.端点线性B.独立线性C.自然样条插值D.最小二乘线性三、填空题1、灵敏度是传感器在稳态下输出量变化对输入量变化的比值;2、系统灵敏度越高,就越容易受到外界干扰的影响,系统的稳定性就越差;3、漂移是指传感器在输入量不变的情况下,输出量随时间变化的现象;4、传感器的灵敏度是指在稳态信号下输出量变化对输入量变化的比值;6、衡量传感器的静态特性的指标包含线性度、灵敏度、迟滞、重复性和漂移;7、一个高精度的传感器必须有良好的静态特性和__ 动态特性__,才能完成信号无失真的转换;9、阶跃响应特性是指在输入为阶越函数时,传感器的输出随时间的变化特性;常用响应曲线的上升时间、响应时间、超调量作为评定指标;11、某位移传感器,当输入量变化5mm时,输出电压变化300mv ,其灵敏度为60mv/mm ;四、简答题1、什么是传感器的静态特性它有哪些性能指标如何用公式表征这些性能指标2、什么是传感器的动态特性其分析方法有哪几种3、什么是传感器的静特性主要指标有哪些有何实际意义4、什么是传感器的基本特性传感器的基本特性主要包括哪两大类解释其定义并分别列出描述这两大特性的主要指标;要求每种特性至少列出2种常用指标五、计算题1、试求下列一组数据的端点线性度：2、试计算某压力传感器的迟滞误差和重复性误差一组测试数据如下表示;电阻式传感器习题一、单项选择题1、为减小或消除非线性误差的方法可采用B ;A. 提高供电电压B. 提高桥臂比C. 提高桥臂电阻值D. 提高电压灵敏度2、全桥差动电路的电压灵敏度是单臂工作时的 C ;A.不变B. 2倍C. 4倍D. 6倍3、通常用应变式传感器测量 C ;A. 温度B．密度C．加速度D．电阻4、影响金属导电材料应变灵敏系数K的主要因素是A ;A．导电材料电阻率的变化B．导电材料几何尺寸的变化C．导电材料物理性质的变化D．导电材料化学性质的变化5、产生应变片温度误差的主要原因有A ;A．电阻丝有温度系数B．试件与电阻丝的线膨胀系数相同C．电阻丝承受应力方向不同D．电阻丝与试件材料不同6、电阻应变片的线路温度补偿方法有 B ;A．差动电桥补偿法B．补偿块粘贴补偿应变片电桥补偿法C．补偿线圈补偿法D．恒流源温度补偿电路法7、利用相邻双臂桥检测的应变式传感器,为使其灵敏度高、非线性误差小 C ;A．两个桥臂都应当用大电阻值工作应变片B．两个桥臂都应当用两个工作应变片串联C．两个桥臂应当分别用应变量变化相反的工作应变片8、关于电阻应变片,下列说法中正确的是 DA．应变片的轴向应变小于径向应变B．金属电阻应变片以压阻效应为主C．半导体应变片以应变效应为主D．金属应变片的灵敏度主要取决于受力后材料几何尺寸的变化9、金属丝的电阻随着它所受的机械变形拉伸或压缩的大小而发生相应的变化的现象称为金属的B ;A.电阻形变效应B.电阻应变效应C.压电效应D.压阻效应10、 D 是采用真空蒸发或真空沉积等方法,将电阻材料在基底上制成一层各种形式敏感栅而形成应变片;这种应变片灵敏系数高,易实现工业化生产,是一种很有前途的新型应变片;A.箔式应变片B.半导体应变片C.沉积膜应变片D.薄膜应变片11、由 A 和应变片．以及一些附件补偿元件、保护罩等组成的装置称为应变式传感器;A.弹性元件B.调理电路C.信号采集电路D.敏感元件12、直流电桥平衡的条件是 A ;A 相临两臂电阻的比值相等B 相对两臂电阻的比值相等C相临两臂电阻的比值不相等D 所有电阻都相等13、直流电桥的平衡条件为 BA．相邻桥臂阻值乘积相等B．相对桥臂阻值乘积相等C．相对桥臂阻值比值相等D．相邻桥臂阻值之和相等二、填空题1、单位应变引起的电阻值变化量称为电阻丝的灵敏度系数;2、产生电阻应变片温度误差的主要因素有电阻温度系数的影响和试件材料和电阻丝材料的线膨胀系数的影响;3、直流电桥平衡条件是相邻两臂电阻的比值相等;4、直流电桥的电压灵敏度与电桥的供电电压的关系是正比关系;5、电阻应变片的温度补偿中,若采用电桥补偿法测量应变时, 工作应变片粘贴在被测试件表面上,补偿应变片粘贴在与被测试件完全相同的补偿块上,且补偿应变片不承受应变;6、半导体应变片工作原理是基于压阻效应,它的灵敏系数比金属应变片的灵敏系数大;7、电阻应变片的配用测量电路采用差动电桥时,不仅可以消除非线性误差同时还能起到提高灵敏度的作用;8、电阻应变式传感器的核心元件是电阻应变片,其工作原理是基于应变效应;9、应变式传感器中的测量电路是式将应变片的电阻变化量转换成电量的变化,以便方便地显示被测非电量的大小;10、电阻应变片的配用测量电路采用差动电桥时,不仅可以消除非线性误差, 同时还能起到温度补偿的作用;11、应变式传感器是由弹性元件和电阻应变片及一些附件组成的;12、金属丝在外力作用下发生机械形变时它的电阻值将发生变化,这种现象称应变效应；固体受到作用力后电阻率要发生变化,这种现象称压阻效应;13、应变片可以把应变的变化转换为电阻的变化,为显示与记录应变的大小,还要把电阻的变化再转换为电压或电流的变化,完成上述作用的电路称为电阻应变式传感器的_ __ 信号调节电路_,一般采用测量电桥;14、电阻应变片的温度误差是由环境温度的改变给测量带来的附加误差,其产生的原因有电阻温度系数的影响和试件材料和电阻丝材料的线膨胀系数的影响;15、要把微小应变引起的微小电阻变化精确的测量出来,需采用特别设计的测量电路,通常采用直流电桥或交流电桥;16、减小或消除非线性误差的方法有提高桥臂比和采用差动电桥;其中差动电桥可分为半桥差动和全桥差动两种方式;三、简答题1、什么叫应变效应利用应变效应解释金属电阻应变片的工作原理;2、试简要说明电阻应变式传感器的温度误差产生的原因;3、什么是直流电桥若按桥臂工作方式不同,可分为哪几种各自的输出电压如何计算4、简述电阻应变计产生热输出温度误差的原因及其补偿方法;5、试述应变电桥产生非线性的原因及消减非线性误差的措施;6、金属应变片与半导体应变片在工作原理上有何不同7、简要说明电阻应变式传感器的工作原理;8、请简要一下解释压阻效应;四、计算题1、在半导体应变片电桥电路中,其一桥臂为半导体应变片,其余均为固定电阻,该桥路受到ε=4300μ应变作用;若该电桥测量应变时的非线性误差为1%,n=R2/R1=1,则该应变片的灵敏系数为多少2、图中,设负载电阻为无穷大开路,图中E=4V, R1=R2=R3=R4=100Ω;1R1为金属应变片,其余为外接电阻,当R1的增量为△R1=Ω时,试求电桥的输出电压Uo;2R1,R2都是应变片,且批号相同,感应应变的极性和大小都相同,其余为外接电阻,试求电桥的输出电压Uo;3R1,R2都是应变片,且批号相同,感应应变的大小为△R1=△R2=Ω,但极性相反,其余为外接电阻,试求电桥的输出电压Uo;3、图中,设电阻应变片R1的灵敏度系数K=,未受到应变时,R1=120Ω;当试件受力F时,应变片承受平均应变ε=800μm/m;试求：1应变片的电阻变化量△R1和电阻相对变化量△R1/R1;2将电阻应变片R1置于单臂测量电桥,电桥电源电压为直流3V,求电桥输出的电压及其非线性误差; 3如果要减小非新性误差,应采取何种措施并分析其电桥输出电压及非线性误差大小;4、一应变片的电阻R=120 Ω,k=,用作应变片为800μm/m的传感元件;①.求ΔR/R和ΔR；②.若电源电压U=3V,惠斯登电桥初始平衡,求输出电压U0;11、一个直流应变电桥如图5-38;已知：R1=R2=R3=R4=R=120Ω,E=4V,电阻应变片灵敏度S=2;求：1当R1为工作应变片,其余为外接电阻,R1受力后变化R1/R=1/100时,输出电压为多少2当R2也改为工作应变片,若R2的电阻变化为1/100时,问R1和R2是否能感受同样极性的应变,为什么5、一个直流应变电桥如图a所示,已知R1=R2=R3=R4=R=100Ω, E=4V,电阻应变片灵敏度S=2;求：1当R1为工作应变片,其余为外接电阻,R1受力后变化ΔR1/R=1/100时,输出电压为多少2当R2也改为工作应变片,若R2的电阻变化为1/100时,问R1和R2能否感受同样极性的应变,为什么3若要测量图b所示悬臂梁的受力F, 四个臂全部为应变片,请在梁上标出R1、R2、R3、R4应变片粘贴的位置;6、已知一等强度梁测力系统,Rx为电阻应变片,应变片灵敏系数K=2,未受应变时,Rx = 100;当试件受力F时,应变片承受平均应变ε= 1000μm/m,求：1应变片电阻变化量Rx和电阻相对变化量Rx/Rx ;2将电阻应变片Rx置于单臂测量电桥,电桥电源电压为直流3V,求电桥输出电压及电桥非线性误差; 3若要使电桥电压灵敏度分别为单臂工作时的两倍和四倍,应采取哪些措施分析在不同措施下的电桥输出电压及电桥非线性误差大小;电感式传感器习题一、单项选择题1、电感式传感器的常用测量电路不包括 C ;A. 交流电桥B. 变压器式交流电桥C. 脉冲宽度调制电路D. 谐振式测量电路2、电感式传感器采用变压器式交流电桥测量电路时,下列说法不正确的是 C ;A. 衔铁上、下移动时,输出电压相位相反B. 衔铁上、下移动时,输出电压随衔铁的位移而变化C. 根据输出的指示可以判断位移的方向D. 当衔铁位于中间位置时,电桥处于平衡状态3、对于差动变压器,采用交流电压表测量输出电压时,下列说法正确的是 D ;A. 既能反映衔铁位移的大小,也能反映位移的方向B. 既能反映衔铁位移的大小,也能消除零点残余电压C. 既不能反映位移的大小,也不能反映位移的方向D. 既不能反映位移的方向,也不能消除零点残余电压5、差动螺线管式电感传感器配用的测量电路有 B ;A．直流电桥B．变压器式交流电桥C．差动相敏检波电路D．运算放大电路6、通常用差动变压器传感器测量 C ;A．位移B．振动C．加速度D．厚度7、差动螺线管式电感传感器配用的测量电路有 C ;A．直流电桥B．变压器式交流电桥C．差动相敏检波电路D．运算放大电路二、多项选择题BCDE2、电感式传感器可以对 A BCDE 等物理量进行测量;A位移B振动C压力D流量E比重3、零点残余电压产生的原因是ABCA传感器的两次级绕组的电气参数不同B传感器的两次级绕组的几何尺寸不对称C磁性材料磁化曲线的非线性D环境温度的升高三、填空题1、电感式传感器是建立在电磁感应基础上的,电感式传感器可以把输入的物理量转换为线圈的自感系数或线圈的自感系数的变化,并通过测量电路进一步转换为电量的变化,进而实现对非电量的测量;2、对变隙式差动变压器,当衔铁上移时,变压器的输出电压与输入电压的关系是反相;3、对螺线管式差动变压器,当活动衔铁位于中间位置以上时,输出电压与输入电压的关系是同频同相;4、产生电涡流效应后,由于电涡流的影响,线圈的等效机械品质因数下降;5、把被测非电量的变化转换成线圈互感变化的互感式传感器是根据变压器的基本原理制成的,其次级绕组都用顺向串接形式连接,所以又叫差动变压器式传感器;6、变隙式差动变压器传感器的主要问题是灵敏度与衔铁位移量的矛盾;这点限制了它的使用,仅适用于微小位移的测量;三、填空题7、螺线管式差动变压器传感器在活动衔铁位于中间位置时,输出电压应该为零;实际不为零,称它为零点残余电压;8、与差动变压器传感器配用的测量电路中,常用的有两种：差动整流电路和相敏检波电路电路;9、变磁阻式传感器的敏感元件由线圈、铁芯和衔铁等三部分组成;10、当差动变压器式传感器的衔铁位于中心位置时,实际输出仍然存在一个微小的非零电压,该电压称为零点残余电压;11、电感式传感器可以把输入的物理量转换为线圈的自感系数或互感系数的变化,并通过测量电路将自感系数或互感系数的变化转换为或电流的变化,从而将非电量转换成电信号的输出,实现对非电量的测量;12、电涡流传感器的测量电路主要有调频式和调幅式;电涡流传感器可用于位移测量、振幅测量、转速测量和无损探伤;13、变气隙式自感传感器,当街铁移动靠近铁芯时,铁芯上的线圈电感量增加①增加,②减少;四、简答题1、说明差动变隙式电感传感器的主要组成和工作原理;2、变隙式电感传感器的输出特性与哪些因素有关怎样改善其非线性怎样提高其灵敏度3、差动变压器式传感器有几种结构形式各有什么特点4、差动变压器式传感器的零点残余电压产生的原因是什么怎样减小和消除它的影响5、何谓电涡流效应怎样利电用涡流效应进行位移测量6、说明变磁阻式电感传感器的主要组成和工作原理;7、为什么螺线管式电感传感器比变隙式电感传感器有更大的测位移范围8、试比较自感式传感器与差动变压器式传感器的异同;9、简述电感式传感器的基本工作原理和主要类型;电容式传感器习题一、单项选择题1、如将变面积型电容式传感器接成差动形式,则其灵敏度将 B ;A. 保持不变B.增大一倍C. 减小一倍D.增大两倍2、当变隙式电容传感器的两极板极间的初始距离d0增加时,将引起传感器的DA．灵敏度K0增加B．灵敏度K0不变C．非线性误差增加D．非线性误差减小3、当变间隙式电容传感器两极板间的初始距离d增加时,将引起传感器的 B ;A．灵敏度会增加B．灵敏度会减小C．非线性误差增加D．非线性误差不变4、用电容式传感器测量固体或液体物位时,应该选用 C ;A．变间隙式B．变面积式C．变介电常数式D．空气介质变间隙式5、电容式传感器通常用来测量D ;A．交流电流B．电场强度C．重量D．位移6、下列不属于电容式传感器测量电路的是DA．调频测量电路B．运算放大器电路C．脉冲宽度调制电路D．相敏检波电路7、电容式传感器做成差动结构后,灵敏度提高了A 倍A．1 B．2 C．3 D．0二、多项选择题1、电容式传感器中输入量与输出量关系为线性的有ABA.变面积型电容传感器B.变介质型电容传感器C.变电荷型电容传感器D.变极距型电容传感器2、电容式传感器信号转换电路中, AB 用于单个电容量变化的测量A．调频电路B．运算放大电路C．二极管双T型交流电桥D．脉冲宽度调制电路三、填空题1、电容式传感器利用了将非电量的变化转换为电容量的变化来实现对物理量的测量;2、电容式传感器根据其工作原理的不同可分为变极距型电容式传感器、变面积型电容式传感器和变介质型电容式传感器;3、变极距型电容式传感器的灵敏度是指单位距离改变引起的电容相对变化量;4、变极距型电容式传感器单位输入位移所引起的灵敏度与两极板初始间距成反比关系;5、电容式传感器中,变介电常数式多用于液位的测量；电容式传感器中,变面积式常用于较大的位移量的测量;6、变间距电容传感器的灵敏度与电容极板初始距离成反比,所以适合于微小位移的测量;变面积式电容传感器的灵敏度与位移量成正比,所以不适合微小位移的测量;7、电容式传感器的灵敏度是指单位距离改变引起的电容相对变化量;三、填空题8、电容式传感器利用了将非电量的变化转化为电容量的变化来实现对物理量的测量;9、电容传感器的输入被测量与输出被测量间的关系,除②①变面积型,②变极距型, ③变介电常数型外是线性的;10、电容式传感器将非电量变化转换为电容量的变化来实现对物理量的测量,广泛应用与位移、振动、角度、加速度等机械量的精密测量;11、移动电容式传感器动极板,导致两极板有效覆盖面积A发生变化时,将导致电容量变化,传感器电容改变量与动极板水平位移成线性关系、与动极板角位移成线性关系;12、忽略边缘效应,变面积型电容式传感器输入量与输出量的关系为线性线性、非线性,变介质型电容式传感器输入量与输出量的关系为线性线性、非线性,变极距型电容式传感器输入量与输出量的关系为非线性线性、非线性;13、变极距型电容传感器做成差动结构后,灵敏度提高了1 倍,而非线性误差转化为平方关系而得以大大降低;四、简答题1、根据电容式传感器工作原理,可将其分为几种类型每种类型各有什么特点各适用于什么场合2、如何改善单极式变极距电容传感器的非线性3、电容式传感器有哪几种类型差动结构的电容传感器有什么优点4、简述电容式传感器的工作原理与分类;5、影响电容式极距变化型传感器灵敏度的因素有哪些提高其灵敏度可以采取哪些措施,带来什么后果6、根据电容传感器的工作原理说明它的分类,电容传感器能够测量哪些物理参量。

传感器与检测技术习题及答案传感器与检测技术自测练习题1一、填空1．传感器的灵敏度是指稳态标准条件下，输出与输入的比值。

对线性传感器来说，其灵敏度是。

2．铂热电阻的纯度通常用比表示。

3．减少螺线管式差动变压器传感器零点残余电压最有效的办法是尽可能保证传感器、的相互对称（任填两个）。

4．利用涡流式传感器测量位移时，为了得到较好的线性度和较高的灵敏度，应该让的距离大大小于。

5．空气介质变间隙式电容传感器中，提高其灵敏度和减少非线性误差是矛盾的，为此实际中大都采用式电容传感器。

6．传感器的动态特性是指传感器测量时，其对的响应特性。

7．用热电阻测温时，它在桥路中有不同的接法。

工业测量中通常采用制接法。

8．金属电阻应变片敏感栅的形式和材料很多，其形式以式用的多，材料以用的最广泛。

9．单线圈螺线管式电感传感器对比闭磁路变隙式电感传感器的优点是大、好、结构简单和便于操作。

10．螺线管式差动变压器传感器中，零点残余电压是评定差动变压器性能的主要指标之一。

它的存在造成传感器在附近灵敏度降低、测量大等。

11．机械弹性敏感元件的灵敏度是指作用下产生的。

灵敏度大，表明弹性元件刚度。

12．电阻应变片中，电阻丝敏感栅的灵敏系数小于其电阻丝的灵敏系数的现象，称为应变片的。

13．闭磁路变隙式电感传感器主要由线圈、及铁芯组成。

14．把被测非电量的变化转换成线圈互感变化的互感式传感器是根据的基本原理制成的，其次级绕组都用形式连接，所以又叫差动变压器式传感器。

15．对于高频反射式电涡流传感器来说，为了使其具有较高的度，不产生电涡流的透射损耗，要求被测特必须达到一定的度。

16．电容式传感器中，变间隙式一般用来测量的位移。

17．传感器的基本特性通常用其和来描述。

当传感器变换的被测量处于动态时，测得的输出—输入关系，称为。

18．闭磁路变间隙式电感传感器工作时，衔铁与被测物体连接，当被测物体移动时，引起磁路中气隙磁阻发生相应变化，从而导致线圈的变化。

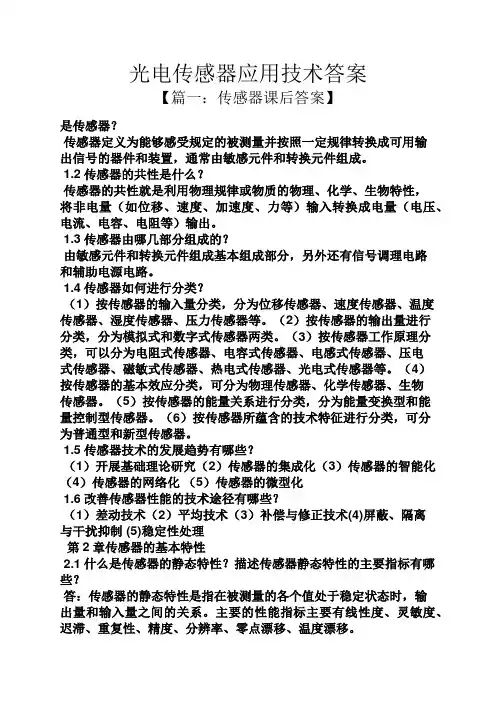

光电传感器应用技术答案【篇一：传感器课后答案】是传感器？传感器定义为能够感受规定的被测量并按照一定规律转换成可用输出信号的器件和装置，通常由敏感元件和转换元件组成。

1.2传感器的共性是什么？传感器的共性就是利用物理规律或物质的物理、化学、生物特性，将非电量（如位移、速度、加速度、力等）输入转换成电量（电压、电流、电容、电阻等）输出。

1.3传感器由哪几部分组成的？由敏感元件和转换元件组成基本组成部分，另外还有信号调理电路和辅助电源电路。

1.4传感器如何进行分类？（1）按传感器的输入量分类，分为位移传感器、速度传感器、温度传感器、湿度传感器、压力传感器等。

（2）按传感器的输出量进行分类，分为模拟式和数字式传感器两类。

（3）按传感器工作原理分类，可以分为电阻式传感器、电容式传感器、电感式传感器、压电式传感器、磁敏式传感器、热电式传感器、光电式传感器等。

（4）按传感器的基本效应分类，可分为物理传感器、化学传感器、生物传感器。

（5）按传感器的能量关系进行分类，分为能量变换型和能量控制型传感器。

（6）按传感器所蕴含的技术特征进行分类，可分为普通型和新型传感器。

1.5传感器技术的发展趋势有哪些？（1）开展基础理论研究（2）传感器的集成化（3）传感器的智能化（4）传感器的网络化（5）传感器的微型化1.6改善传感器性能的技术途径有哪些？（1）差动技术（2）平均技术（3）补偿与修正技术(4)屏蔽、隔离与干扰抑制 (5)稳定性处理第2章传感器的基本特性2.1什么是传感器的静态特性？描述传感器静态特性的主要指标有哪些？答：传感器的静态特性是指在被测量的各个值处于稳定状态时，输出量和输入量之间的关系。

主要的性能指标主要有线性度、灵敏度、迟滞、重复性、精度、分辨率、零点漂移、温度漂移。

2.2传感器输入-输出特性的线性化有什么意义？如何实现其线性化？答：传感器的线性化有助于简化传感器的理论分析、数据处理、制作标定和测试。

常用的线性化方法是：切线或割线拟合，过零旋转拟合，端点平移来近似，多数情况下用最小二乘法来求出拟合直线。

光电式传感器练习题一、选择题1. 光电式传感器的工作原理是基于哪种效应？A. 帕尔贴效应B. 声光效应C. 光电效应D. 热电效应2. 下列哪种传感器不属于光电式传感器？A. 光电二极管B. 光电三极管C. 热敏电阻D. 光电耦合器3. 光电式传感器中的光电二极管，其主要作用是？A. 发光B. 检光C. 转换光信号为电信号D. 放大电信号二、填空题1. 光电式传感器主要由光源、__________、光电器件和__________组成。

2. 光电式传感器按原理可分为__________、__________和__________三种。

3. 在光电式传感器中，__________是将光信号转换为电信号的元件。

三、判断题1. 光电式传感器只能检测可见光。

（）2. 光电式传感器的输出信号与光照强度成正比。

（）3. 光电式传感器在工业自动化领域应用广泛。

（）四、简答题1. 简述光电式传感器的工作原理。

2. 光电式传感器在日常生活中有哪些应用？3. 如何提高光电式传感器的检测精度？五、应用题1. 某一光电式传感器用于检测生产线上的产品数量，已知光源发出的光强度为1000Lux，光电二极管的灵敏度为0.5A/W。

当产品通过时，光电二极管产生的光电流为50mA。

求产品的透光率。

2. 设计一个基于光电式传感器的自动开关灯系统，简述其工作原理及电路组成。

3. 某一光电式传感器用于检测纸张厚度，已知光源与光电器件之间的距离为10cm，当纸张厚度为0.1mm时，光电器件接收到的光强度为原来的50%。

求纸张的折射率。

六、计算题1. 一个光电二极管在无光照时的反向饱和电流为10nA，当光照强度为100mW/cm²时，光生电流为1μA。

假设光电二极管的响应度为0.6A/W，计算该光电二极管在光照下的光子流量。

2. 一个光电传感器系统使用一个透镜将光聚焦到光电探测器上。

如果透镜的焦距为50mm，光源与透镜的距离为100mm，计算探测器上光斑的大小，假设光源的直径为10mm。

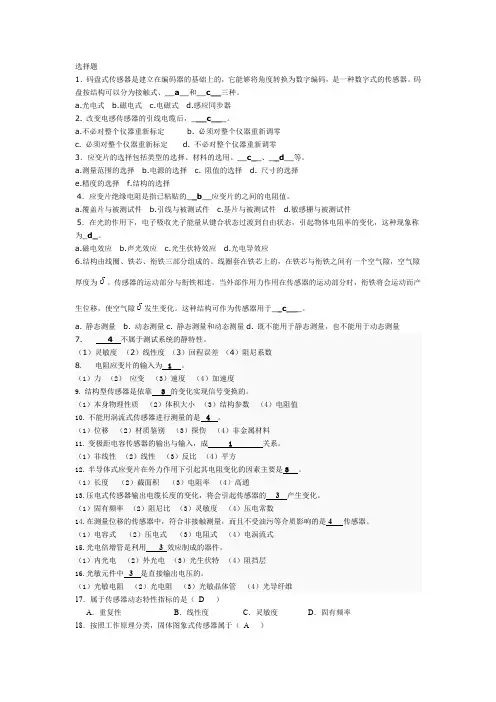

选择题1．码盘式传感器是建立在编码器的基础上的，它能够将角度转换为数字编码，是一种数字式的传感器。

码盘按结构可以分为接触式、__a__和__c__三种。

a.光电式b.磁电式c.电磁式d.感应同步器2. 改变电感传感器的引线电缆后，___c___。

a.不必对整个仪器重新标定b. 必须对整个仪器重新调零c. 必须对整个仪器重新标定d. 不必对整个仪器重新调零3．应变片的选择包括类型的选择、材料的选用、__c__、__d__等。

a.测量范围的选择b.电源的选择c. 阻值的选择d. 尺寸的选择e.精度的选择f.结构的选择4．应变片绝缘电阻是指已粘贴的__b__应变片的之间的电阻值。

a.覆盖片与被测试件b.引线与被测试件c.基片与被测试件d.敏感栅与被测试件5．在光的作用下，电子吸收光子能量从键合状态过渡到自由状态，引起物体电阻率的变化，这种现象称为_d_。

a.磁电效应b.声光效应c.光生伏特效应d.光电导效应6.结构由线圈、铁芯、衔铁三部分组成的。

线圈套在铁芯上的，在铁芯与衔铁之间有一个空气隙，空气隙厚度为。

传感器的运动部分与衔铁相连。

当外部作用力作用在传感器的运动部分时，衔铁将会运动而产生位移，使空气隙发生变化。

这种结构可作为传感器用于__c___。

a. 静态测量b. 动态测量c. 静态测量和动态测量d. 既不能用于静态测量，也不能用于动态测量7.4不属于测试系统的静特性。

（1）灵敏度（2）线性度（3）回程误差（4）阻尼系数8. 电阻应变片的输入为1。

（1）力（2）应变（3）速度（4）加速度9.结构型传感器是依靠3的变化实现信号变换的。

（1）本身物理性质（2）体积大小（3）结构参数（4）电阻值10.不能用涡流式传感器进行测量的是4。

（1）位移（2）材质鉴别（3）探伤（4）非金属材料11.变极距电容传感器的输出与输入，成1关系。

（1）非线性（2）线性（3）反比（4）平方12.半导体式应变片在外力作用下引起其电阻变化的因素主要是3。

•第七章光敏传感器•1．光电效应通常分为哪几类？简要叙述之。

与之对应的光电器件有哪些？•2．半导体内光电效应与入射光频率的关系是什么？3．光电倍增管产生暗电流的原因有哪些？如何降低暗电流？•4．试述光电倍增管的组成及工作原理？•5．简述光敏二极管和光敏三极管的结构特点、工作原理及两管的区别？•6．为什么在光照度增大到一定程度后，硅光电池的开路电压不再•随入射照度的增大而增大？硅光电池的最大开路电压为多少？•7．试举出几个实例说明光电传感器的实际应用，并进行工作原理的分析。

答案：一、光电效应分为两类：外光电效应和内光电效应外光电效应：入射光子被物质的表面所吸收，并从表面向外部释放电子的一种物理现象。

基于外光电效应的光电器件有光电管、光电倍增管。

内光电效应当光照在物体上，使物体的电导率发生变化，或产生光生电动势的现象。

分为光电导效应（如：光敏电阻）和光生伏特效应（如光电池、光电二极管、光电三极管）。

二、、对于不同的本征半导体材料，禁带宽度Eg不同，对入射光的波长或频率的要求也不同，一般都必须满足：7he1.24「hv=T^^-Eg式中v、A分别为入射光的频率和波长。

对于杂质半导体：Ei为杂质电离能三、1、欧姆漏电欧姆漏电主要指光电倍增管的电极之间玻璃漏电、管座漏电和灰尘漏电等。

欧姆漏电通常比较稳定，对噪声的贡献小。

在低电压工作时，欧姆漏电成为暗电流的主要部分。

在使用光电倍增管时，保证管壳和所有连接件的清洁干燥是十分必要的。

2、热发射由于光电阴极材料的光电发射阈值较低，容易产生热电子发射，即使在室温下也会有一定的热电子发射，并被电子倍增系统倍增。

要减小热电子发射，应选用热发射小的阴极材料，并在满足使用的前提下，尽量减小光电阴极的面积，降低光电倍增管温度。

3、残余气体放电光电倍增管中高速运动的电子会使管中的残余气体电离，产生正离子和光子，它们也将被倍增，形成暗电流。

这种效应在工作电压高时特别严重，使倍增管工作不稳定。

C1 传感器基础1 什么是传感器？传感器的基本组成包括哪两个部分？这两个部分各起什么作用？答：传感器是一种能把特定被测量的信息按一定规律转换成某种可用信号并输出的器件或装置。

传感器由敏感元件和转换元件组成。

敏感元件能直接感受或响应被测量；转换元件是将敏感元件感受或响应的被测量转换成适于传输或测量的电信号。

2简述传感器在自动控制系统中的作用。

答：自动控制系统中传感器的主要作用是将被测非电量转换成与其成一定关系的电量，它是自动控制系统的“感官”、“触角”，自动控制系统通过传感器检测到的信息实现对系统的控制。

因此，传感器是自动控制系统中得首要部件，是实现现代化测量和自动控制（包括遥感、遥测、遥控）的主要环节，它对于决定自动控制系统的性能起着重要作用。

3传感器有哪些基本特性？答：传感器的基本特性通常可以分为静态特性和动态特性。

静态特性是指输入的被测量不随时间变化或随时间缓慢变化时表现的特性。

表征传感器静态特性的主要参数有线性度、灵敏度、分辨力和迟滞、重复性；动态特性是指传感器跟踪输入信号变化的特性，表征传感器动态特性的主要参数有响应速度、频率响应。

4简述传感器的发展方向答：1)．新材料的开发与应用在原有的半导体、陶瓷材料等基础上，利用新的制造材料来提升传感器性能，提高传感器的产品质量，降低生产成本。

2)．新制造技术的应用采用精密细微加工技术、蒸镀技术、扩散技术、光刻技术、静电封接技术、全固态封接技术，应用使传感器集成化、超小型化。

3)．新型传感器的开发利用新的物理效应、化学效应、生物效应开发出相应的新型传感器，从而为提高传感器的性能，拓展传感器的应用范围提供了新的动力。

4)．传感器的集成化利用集成技术，将敏感元件、测量电路、放大电路、补偿电路、运算电路等制作在同一芯片上，使传感器体积小、质量轻、生产自动化程度高、制造成本低、稳定性和可靠性高、电路设计简单、安装调试时间短。

5)．传感器的智能化开发具有自补偿、自诊断、自校正及数据的自存储和分析等功能的智能传感器。

传感器与检测技术思考题参考答案第一章1. 传感器由那几部分组成？并说明各组成部分的功能。

答:传感器一般由敏感元件、转换元件、转换电路等几部分组成。

敏感元件：它是直接感受被测量，并输出与被测量成确定关系的某一物理量的元件。

转换元件：敏感元件的输出就是它的输入，它把输入转换成电路参数。

转换电路：将转换元转换成的电路参数接入转换电路，便可转换成电量输出。

2. 什么是传感器动态特性和静态特性，简述在什么条件下只研究静态特性就能够满足通常的需要，而在什么条件下一般要研究传感器的动态特性？在时域条件下研究静态，在频域条件下研究动态 3. 请使用性能指标描述检测系统的静态特性。

（P9-P11）4. 某线性位移测量仪，当被测位移由4.5mm 变到5.0mm 时，位移测量仪的输出电压由3.5V 减至2.5V ，求该仪器的灵敏度。

解：该仪器的灵敏度为25.40.55.35.2−=−−=S mV/mm5. 某测温系统由以下四个环节组成，各自的灵敏度如下：铂电阻温度传感器： 0.45Ω/℃ 电桥： 0.02V/Ω放大器： 100(放大倍数) 笔式记录仪： 0.2cm/V 求：(1)测温系统的总灵敏度；(2)记录仪笔尖位移4cm 时，所对应的温度变化值。

解：（1）测温系统的总灵敏度为18.02.010002.045.0=×××=S cm/℃（2）记录仪笔尖位移4cm 时，所对应的温度变化值为22.2218.04==t ℃ 第二章 检测系统的误差合成1.什么是系统误差？产生系统误差的原因是什么？如何发现系统误差？减少系统误差有哪几种方法？答：系统误差是指在相同的条件下，多次重复测量同一量时，误差的大小和符号保持不变，或按照一定的规律变化的误差。

…2.服从正态分布规律的随机误差有哪些特性?答：服从正态分布规律的随机误差的特性有：对称性 随机误差可正可负，但绝对值相等的正、负误差出现的机会相等。

光电探测器基础知识单选题100道及答案解析1. 光电探测器的主要作用是（）A. 发射光信号B. 接收光信号并转换为电信号C. 增强光信号D. 过滤光信号答案：B解析：光电探测器的主要作用是接收光信号，并将其转换为电信号，以便后续处理和分析。

2. 以下哪种不是常见的光电探测器类型（）A. 光电二极管B. 光电三极管C. 热敏电阻D. 雪崩光电二极管答案：C解析：热敏电阻是利用电阻值随温度变化的特性来测量温度的，不是光电探测器。

3. 光电二极管工作在（）A. 正向偏置B. 反向偏置C. 零偏置D. 以上均可答案：B解析：光电二极管通常工作在反向偏置状态，以提高其响应速度和灵敏度。

4. 雪崩光电二极管的主要特点是（）A. 高灵敏度B. 低噪声C. 高速响应D. 以上都是答案：D解析：雪崩光电二极管具有高灵敏度、低噪声和高速响应等优点。

5. 光电探测器的响应度与（）有关A. 入射光波长B. 入射光强度C. 探测器面积D. 以上都是答案：D解析：光电探测器的响应度与入射光波长、入射光强度和探测器面积等因素都有关系。

6. 提高光电探测器响应速度的方法不包括（）A. 减小探测器的电容B. 增加负载电阻C. 采用高速的材料D. 优化电路设计答案：B解析：增加负载电阻会降低响应速度，而减小探测器电容、采用高速材料和优化电路设计可以提高响应速度。

7. 以下哪种光电探测器适用于高速光通信（）A. 普通光电二极管B. PIN 光电二极管C. 雪崩光电二极管D. 以上均可答案：C解析：雪崩光电二极管具有高速响应特性，适用于高速光通信。

8. 光电探测器的量子效率表示（）A. 输出电信号与输入光信号的比值B. 产生的电子-空穴对与入射光子数的比值C. 探测器的灵敏度D. 探测器的噪声水平答案：B解析：量子效率是指产生的电子-空穴对与入射光子数的比值。

9. 光电探测器的噪声主要来源不包括（）A. 热噪声B. 散粒噪声C. 1/f 噪声D. 光噪声答案：D解析：光噪声通常不是光电探测器的主要噪声来源，热噪声、散粒噪声和1/f 噪声是常见的噪声来源。

第7章光电式传感器习题1. 什么是光电效应? 什么是内、外光电效应?当用光照射物体时，物体受到一连串具有能量的光子的轰击，于是物体材料中的电子吸收光子能量而发生相应的电效应（如电阻率变化、发射电子或产生电动势等）。

这种现象称为光电效应。

2 试比较光敏电阻、光电池、光敏二极管和光敏三极管的性能差异．给出什么情况下应选用哪种器件最为合适的评述。

3假如打算设计—种光电传感器，用于控制路灯的自动亮灭(天黑自动点亮，天明白动熄灭)。

试问可以选择哪种光电器件?试设计电路。

4光电转速传感器的测量原理是将被测轴的转速变换成相应频率的脉冲信号，然后，测出脉冲频率即可测得转速的数值。

试根据这一思路画出光电转速传感器的检测变换部分的工作原理示意图，图中的光电转换元件选用哪种光电器件比较合适?为什么？5 利用光敏器件制成的产品计数器，具有非接触、安全可靠的特点，可广泛应用于自动化生产线的产品计数，如机械零件加工、输送线产品、汽水、瓶装酒类等。

还可以用来统计出入口入员的流动情况。

试利用光电传感器设计一产品自动计数系统，简述系统工作原理。

产品计数器的工作原理，如图所示。

产品在传送带上运行时，不断地遮挡光源到光敏器件间的光路，使光电脉冲电路随着产品的有无产生一个个电脉冲信号。

产品每遮光一次，光电脉冲电路便产生一个脉冲信号，因此，输出的脉冲数即代表产品的数目。

该脉冲经计数电路计数并由显示电路显示出来一、单项选择题1、晒太阳取暖利用（）；人造卫星的光电池利用（）；植物生长利用了（）；A光电效应 B 光化学效应 C 光热效应 D 感光效应2、蓝光的波长比红光（），相同光通量的蓝光能量比红光（）。

A大 B 小 C长 D短3、光敏二极管属于（ B ），光电池属于（）。

A外光电效应 B 内光电效应 C光生伏特效应4、光敏二极管在测光电路中应处于（）偏置状态，光电池处于偏置状态( )A正向 B反向 C零5、光纤通信中，与出射光纤耦合的光电元件选用（）。

光传感器的原理及应用典型练习题10注意事项：1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上1．有一种路灯自动控制装置，用光敏电阻作为传感器，自动控制路灯的接通与断开。

光敏电阻的阻值随照射光的强弱而变化，作为简化模型，可以近似认为，照射光较强（如白天）时电阻几乎为0；照射光较弱（如黑天）时电阻接近于无穷大。

利用光敏电阻作为传感器，借助电磁开关，可以实现路灯自动在白天关闭，黑夜打开。

电磁开关的内部结构如图所示。

1、2两接线柱连接励磁线圈，3、4两接线柱相当于路灯的开关，分别与弹簧片和触点连接。

当励磁线圈中电流大于某个值时，电磁铁吸合铁片，弹簧片和触点分离，3、4断开；当励磁线圈中电流小于某个值时，3、4接通。

现有以下器材：励磁线圈电源1E、路灯电源2E、路灯灯泡、励磁线圈限流保护电阻0R、光敏电阻1R、电磁开关、导线开关等。

利用以上器材设计一个自动控制路灯的电路，画出电路原理图。

画电路图时，光敏电阻符号是，电磁开关符号是，其他器材使用规范的电路符号。

【答案】【详解】将光敏电阻R1保护电阻R2、电磁开关1、2与电源E1串联，起控制作用。

将灯泡L、电磁开关3、4与电源E2串联。

白天光照射强时，光敏电阻值几乎为0，所以电磁铁线圈中的电流较大，磁场较强，因而吸引铁片，电磁开关3、4间断开，灯泡不发光。

黑夜光照弱，光敏电阻的阻值很大，电磁铁线圈中电流几乎为0，磁场极弱，一次铁片断开，电磁开关3、4间接通，灯泡发光。

电路如图2．发光晶体二极管是家用电器上指示灯的一种电子元件，它的电路符号如甲图所示。

正常使用时，带“+”号的一端接高电势，带“－”的一端接低电势。

某同学用实验的方法测得它两端的电压U D和通过它的电流I的数据，并记录在下表中(1)在乙图中的虚线内画出该同学的实验电路图___________。

所用的实验器材有：量程为5V 的电压表V，其内阻约为10kΩ；量程为50mA的电流表mA，内阻约为100Ω；直流电源E；滑动变阻器R；开关S；导线若干；(2)在丙图中的方格纸上用描点法画出二极管的伏安特性曲线___________，并由此判断，该二极管的电阻随所加电压的增大而___________（填“增大”或“减小”）；(3)上述测量发光晶体二极管电阻的电路是___________（填“纯电阻”或“非纯电阻”）电路。

技能训练十光电传感器二、思考题1．填空题（1）光电式传感器的工作基础是光电效应，能将光信号的变化转换为电信号的变化。

（2）按照工作原理的不同，（3）光电效应通常分为外光电效应、内光电效应和光生伏特效应三种类型。

（4）常见的基于内光电效应的光敏元件有光敏电阻和光敏晶体管。

（5）光电开关是一种利用光电效应做成的开关。

根据检测方式的不同，光电开关可分为对射式、漫反射式、镜面反射式和槽式四种类型。

（6）光敏晶体管传感器是光敏二极管、光敏三极管和光电耦合器的总称。

（7）光电传感器可以检测出所收到的光信号的变化，然后借助光敏元件将光信号的变化转换成电信号，进而输出到处理器中进行处理以实现控制。

（8）光电色质检测器中的传感器属于被测物反光类型的传感器。

（9）光敏二极管工作在反向偏置状态下，即光敏二极管的正极接电源负极，光敏二极管的负极接电源正极。

（10）光敏三极管工作时集电结反偏，发射结正偏。

2．选择题（1）光敏电阻的工作基础是（ b ）效应。

a．外光电效应b．内光电效应c．光生伏特效应（2）光敏电阻在光照下，阻值（ a ）。

a．变小b．变大c．不变（3）光敏二极管工作在（ b ）偏置状态，无光照时（ c ），有光照时（ d ）。

a．正向b．反向c．截止d．导通（4）光敏三极管与光敏二极管相比，灵敏度（a ）。

a．高b．低c．相同（5）以下元件中，属于光源的有（acde ），属于光电元件的有（bf ）。

a．发光二极管b．光敏三极管c．光电池d．激光二极管e．红外发射二极管f．光敏二极管（6）光敏电阻上可以加直流电压，也可以加交流电压。

加上电压后，无光照射时，由于光敏电阻的阻值（a ），电路中只有很（b ）的暗电流；当有适当波长的光照射时，光敏电阻的阻值变（b ），电路中电流也随之变（a ），称为光电流。

根据光电流的大小，即可推算出入射光的强弱。

a．大b．小c．相同（7）在光线作用下，半导体电导率增加的现象属于（b）。

一、单项选择题1、下列光电式传感器中属于有源光敏传感器的是（）。

A. 光电效应传感器B.红外热释电探测器C. 固体图像传感器D.光纤传感器2、下列光电器件是根据外光电效应做出的是（）。

A. 光电管B. 光电池C. 光敏电阻D. 光敏二极管3、当光电管的阳极和阴极之间所加电压一定时，光通量与光电流之间的关系称为光电管的（）。

A. 伏安特性B. 光照特性C. 光谱特性D. 频率特性4、下列光电器件是基于光导效应的是（）。

A. 光电管B. 光电池C. 光敏电阻D. 光敏二极管5、光敏电阻的相对灵敏度与入射波长的关系称为（）。

A. 伏安特性B. 光照特性C. 光谱特性D. 频率特性6、下列关于光敏二极管和光敏三极管的对比不正确的是（）。

A.光敏二极管的光电流很小，光敏三极管的光电流则较大B.光敏二极管与光敏三极管的暗点流相差不大C.工作频率较高时，应选用光敏二极管；工作频率较低时，应选用光敏三极管D.光敏二极管的线性特性较差，而光敏三极管有很好的线性特性7、下列光电式传感器中属于有源光敏传感器的是（）。

A. 光电效应传感器C. 固体图像传感器B.红外热释电探测器D.光纤传感器8、光敏电阻的特性是（）A．有光照时亮电阻很大 BC．无光照时暗电流很大 D 9、基于光生伏特效应工作的光电器件是（A．光电管 B.C D. ．无光照时暗电阻很小．受一定波长范围的光照时亮电流很大）光敏电阻10、 CCD以（）为信号A. 电压C．电荷B.D.电流电压或者电流11、构成CCD的基本单元是（）A. P 型硅结C. 光电二极管电容器12、基于全反射被破坏而导致光纤特性改变的原理，可以做成（）传感器，用于探测位移、压力、温度等变化。

A. 位移B. 压力C.温度D. 光电13、光纤传感器一般由三部分组成，除光纤之外，还必须有光源和( ) 两个重要部件。

A. 反射镜B.透镜C.光栅D. 光探测器14、按照调制方式分类，光调制可以分为强度调制、相位调制、频率调制、波长调制以及() 等，所有这些调制过程都可以归结为将一个携带信息的信号叠加到载波光波上。

一、单项选择题1、下列光电式传感器中属于有源光敏传感器的是（）。

A. 光电效应传感器B. 红外热释电探测器C. 固体图像传感器D. 光纤传感器2、下列光电器件是根据外光电效应做出的是（）。

A. 光电管B. 光电池C. 光敏电阻D. 光敏二极管3、当光电管的阳极和阴极之间所加电压一定时，光通量与光电流之间的关系称为光电管的（）。

A. 伏安特性B. 光照特性C. 光谱特性D. 频率特性4、下列光电器件是基于光导效应的是（）。

A. 光电管B. 光电池C. 光敏电阻D. 光敏二极管5、光敏电阻的相对灵敏度与入射波长的关系称为（）。

A. 伏安特性B. 光照特性C. 光谱特性D. 频率特性6、下列关于光敏二极管和光敏三极管的对比不正确的是（）。

A. 光敏二极管的光电流很小，光敏三极管的光电流则较大B. 光敏二极管与光敏三极管的暗点流相差不大C. 工作频率较高时，应选用光敏二极管；工作频率较低时，应选用光敏三极管D. 光敏二极管的线性特性较差，而光敏三极管有很好的线性特性7、下列光电式传感器中属于有源光敏传感器的是（）。

A. 光电效应传感器B. 红外热释电探测器C. 固体图像传感器D. 光纤传感器8、光敏电阻的特性是（）A．有光照时亮电阻很大 B．无光照时暗电阻很小C．无光照时暗电流很大 D．受一定波长范围的光照时亮电流很大9、基于光生伏特效应工作的光电器件是（）A．光电管 B.光敏电阻C．光电池 D.光电倍增管10、CCD以（）为信号A. 电压B.电流C．电荷 D.电压或者电流11、构成CCD的基本单元是（）A. P型硅结C. 光电二极管电容器12、基于全反射被破坏而导致光纤特性改变的原理，可以做成（）传感器，用于探测位移、压力、温度等变化。

A.位移B.压力C.温度D.光电13、光纤传感器一般由三部分组成，除光纤之外，还必须有光源和( )两个重要部件。

A.反射镜B.透镜C.光栅D.光探测器14、按照调制方式分类，光调制可以分为强度调制、相位调制、频率调制、波长调制以及( )等，所有这些调制过程都可以归结为将一个携带信息的信号叠加到载波光波上。
