变压器绕组变形综合测试仪低压电抗法部分操作说明HZBX-V变压器绕组变形综合测试仪由测量部分及分析软件部分组成，测量部分是由信号生成及信号测量组成，分析部分由笔记本电脑安装专用软件完成，测量部分通过网线（或USB线）与笔记本电脑连接。
仪器的用途及特点本仪器可进行电抗法绕组变形测试即低进行电压的短路阻抗测试；仪器也可用于变压器空载损耗以及负载损耗等参数测试。
在变压器出厂前及大修期间，变压器的空载、负载实验是变压器厂商及供电、用电部门检测变压器质量，降低供电损耗的重要实验项目。
根据客户实际需求及现场实验条件，由我公司自主研制的变压器参数测试仪，具有测试数据准确、可靠，人机界面对话直观，操作简便，携带方便等性能特点，是变压器特性测试的更新换代产品，更是电力部门及变压器厂家的理想检测设备。
仪器内部采用先进的多路A/D同步交流采样及数字信号处理技术，成功的解决了多路信号在市电条件下同步测量和计算的难题；可完全取代传统仪表使用，从而大大提高工作效率,减轻劳动强度。
本仪器通过计算机接口操控测量，采集数据。
2、性能概述2.1该仪器可通过计算机控制测试及显示数据。
2.2空载或负载测试数据在屏幕上一次全部显示；负载损耗数据不需人为换算，屏幕上直接显示根据绝缘的耐热等级需校正到的参考温度条件下负载损耗值；空载测试时，具有三相平均电压大于400V（二次电压)自动锁存功能，且能随时锁存、解锁数据。
2.3当测试电流≤200A，测试电压≤250V（相电压）时，该仪器可直接测试。
允许短时超载不大于量程的20%。
如需更大测试电流或电压，可外接CT或PT。
2.4数字同步跟踪锁定，全部数据均在同一周期内同步测量，保证在市电条件下测量结果的准确性和合理性。
2.5在仪器允许的测量范围内可直接测量，超出测量范围时可外接一次电压互感器或电流互感器。
3、面板及各键功能介绍l 输入A（黄色接线柱）、B（绿色接线柱）、C（红色接线柱）：连接三相功率调压器输出端。
变压器绕组变形短路阻抗测试法及其结果分析摘要：本文介绍了电力变压器绕组变形的基本原理以及短路阻抗的测试和计算方法。
并通过几个实例，介绍了如何利用测得阻抗值分析、判断变压器绕组变形的方法和应用。
关键词：变压器；绕组变形；短路阻抗；结果分析引言作为电力系统中重要的主设备，变压器的安全运行将严重影响电网的安全运行。
近年来，国内许多大型变压器事故都是由于变压器低压侧短路造成的。
变压器的抗短路能力已成为衡量变压器的重要指标，是保障电网中、低压系统安全运行的必要条件。
目前，在电网中运行的变压器有些为老旧变压器，有的运行年限多达几十年，这些变压器抗短路能力差，容易在遭受突发短路时因承受不了过大的电动力而造成设备损坏。
还有的变压器损耗低，有的为节省原材料，但变压器低压绕组未采取足够的抗短路措施，在不大的短路电流下变压器就会损坏。
因此，正确地诊断变压器绕组变形程度，合理检修变压器是提高变压器抗短路能力的一项重要措施。
根据相关规定，发生出口短路要对变压器进行低电压阻抗的测试。
目前国内外对变压器的绕组变形试验方法主要有三种方法：1、阻抗法，2、低压脉冲法，3、频率响应分析法。
因低电压阻抗法其方法简单，所用仪器均是常用仪器，因此一般试验人员均能熟练掌握，是非常广泛使用的一种方法。
一、变压器绕组变形的原理及受力分析变压器遭到突发短路时，如果短路电流小，继电保护快速动作切除故障，对变压器绕组的影响是轻微的；如果短路电流大，继电保护动作时间长，甚至拒动，则对变压器绕组的影响将是严重的，甚至有可能造成变压器损坏。
对于轻微的变形，如果不及时检修，在多次短路冲击后，累积效应也会使变压器损坏。
变压器绕组发生局部机械变形后，其内部的电感、电容等分布参数必然随之发生相对变化。
然而，由于变压器结构、生产厂家的不同，其绕组承受短路电流的能力不同，在承受相同短路电流后，其绕组变形的程度、变形后内部分布参数的相对变化等往往相差较大。
特别是在一个电网中，变压器种类繁多，生产厂家各不相同，如何对遭受出口或近区短路变压器的绕组变形程度作出准确判断，仍有待探讨。
频率响应法、低电压短路阻抗法测试绕组变形的应用摘要：电力变压器在遭受短路电流冲击或运输过程中遭受冲击时，在电动力或机械力作用下发生的轴向或径向尺寸变化，通常表现为绕组局部扭曲、鼓包或位移等特征。
绕组变形是电力变压器安全运行的一大隐患，及时发现和处理有问题的变压器，有针对性地进行吊检，对变压器事故的发生及大面积停电等具有防范作用。
关键词：变压器；绕组变形；测试方法；应用1 引言十八项反措要求：110（66）kV 及以上电压等级变压器在出厂和投产前，应采用频响法和低电压短路阻抗法对绕组进行变形测试，并留存原始记录。
频响法和低电压短路阻抗法都有很多成功的经验，也有不足的地方。
因此，频响法和低电压短路阻抗测试两者应同时开展，以分析得到更为准确的诊断结果。
2 扫频响应分析法扫频响应分析法，是用扫描发生器将一组不同频率的正弦波电压加到变压器绕组的一端，然后测量绕组两端端口特性参数的方法。
频率响应法的原理指在较高频率的电压作用下，变压器的每个绕组均可视为由线性电阻、电感、电容等分布参数构成的无源线性二端口网络，其内部特性可通过传递函数H（jω）描述。
当变压器结构确定后，各绕组对应的二端口网络参数是一定的，如果绕组发生变形，绕组内部的分布电感、电容等参数必然会改变，从而对应的二端口网络参数改变，导致其传递函数H（jω）发生变化。
变压器绕组的幅频响应特性采用频率扫描方式获得。
连续改变外施正弦波激励源Us的频率f（角频率ω=2πf），测量在不同频率下的响应端电压U2和激励电压U1的信号幅值之比，获得指定激励端和响应端情况下绕组的幅频响应曲线。
测试设备采用一台便携式的装置，用50W同轴测试导线连接到变压器绕组上，试验过程中，对绕组输入幅值为10 Vrms的正弦信号，然后通过采集单元对绕组的输入电压和输出电压进行采集和傅里叶变换处理。
整个试验过程很慢，每相大约用三十分钟才完成试验。
因此，该方法更适合在实验室中采用。
频率响应法的注意事项：（1）杂散电容的影响，变压器套管母线对地杂散电容往往是不固定的，为得出较为精确的诊断结果，测试应在变压器处于完全与电网隔离的状态下进行。
变压器绕组变形的分析判断和处置摘要：当变压器承受外界短路冲击跳闸时，主要采用的绕组变形判定方法是低电压短路阻抗法；因试验条件、环境等因素的影响，短路阻抗法的试验结果关联性分析不强，需要采用其他试验方法进行验证。
本文对绕组电容量和短路阻抗之间的变化关系进行定性分析，发现了变压器低压、中压绕组发生变形时，电容量和阻抗电压百分数会相应变化。
依据220kV变压器抗短路不足典型案例进行阻抗试验、电容量试验和解体分析，提出变压器绕组变形综合判定方法。
关键词：变压器；绕组变形；判断；位置引言电力系统中变压器是基础设备，它是否安全运行，直接影响了供电系统的安全。
变压器制造完成后，其线圈和内部结构及每个线圈的频率响应特性也就确定了。
变压器无论是运输过程的撞击而导致的变压器线圈相对位移，或是试验出现的匝间、相间短路，又或是运行中的短路和故障产生的电磁拉力而导致的线圈变形等现象，都会改变内部绕组的分布参数，使变压器的谐振频点偏移、频率响应幅度变化。
频率响应测试是一种量化处理，是依据变化量的大小、频率响应变化的幅度、频率响应变化的趋势等测量结果确定变压器的破坏程度。
因此有必要对变压器绕组变形测试仪的校准，而变压器绕组变形测试仪是否符合其技术指标，对变压器甚至对整个电力系统都有重要性。
1绕组变形产生的原因变压器绕组变形可分为:径向拉伸、径向压缩、轴向延伸、轴向压缩、轴向套叠和绕组扭曲。
绕组形变会导致变压器内部绕组发生不同类型的故障，为变压器的安全运行留下隐患。
绕组变形主要有以下几种原因:①变压器在遭受各种短路电流的冲击后，绕组中流过的电流远大于正常运行时的电流，在变压器内部产生较大磁场，强大的电动力引发绕组变形，绕组变形主要是由于短路故障引起。
②变压器在远距离运输或者安装时，意外的碰撞和颠簸有可能导致变压器绕组发生变形。
③变压器绕组的保护系统不完善或者动作失灵，故障时长时间承受故障电流，会加剧变压器绕组形变。
变压器绕组发生变形后，会导致内部绝缘破坏引发匝间短路或导致局部放电，由于绝缘距离发生改变造成场强过高，击穿变压器主体结构，从而降低变压器抗短路能力。
Telecom Power Technology
设计应用
判断变压器绕组变形的三种方法
李军
（国电电力大同发电有限责任公司，山西
通过案例证明判断变压器绕组变形的三种方法，即电容量法、频率响应法、低电压短路阻抗法，将这三种方法结合起来能行之有效地正确判断出变压器绕组是否发生变形，可以最大限度地避免误判断。
变压器绕组变形；电容量法；频率响应法；低电压短路阻抗法
Three Methods of Judging Transformer Winding Deformation
LI Jun
GD Power Datong Power Generation Co，Ltd.，
It proves three methods of judging transformer winding deformation through case studies frequency response method and low voltage short circuit impedance method. Combining these three methods can effectively and correctly judge whether transformer winding is deformed or not，and can avoid misjudgment to the greatest extent.
deformation；capacitance method。
![变压器低电压短路阻抗测试方法分析[权威资料]](https://uimg.taocdn.com/a4a9a218f02d2af90242a8956bec0975f465a43f.webp)

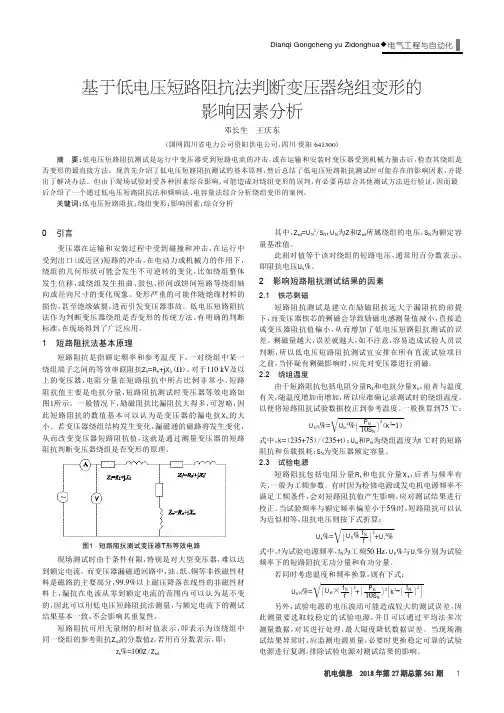

变压器低电压短路阻抗测试方法分析本文档格式为WORD,感谢你的阅读。
摘要：作为重要的电力设备，变压器运行状况直接影响着电力系统发电效益，对用电安全具有至关重要的作用。
当前变压器运行过程中非常容易受到短路电动力的影响，在上述环境中形成绕组变形，严重损害了变压器性能。
为了防止上述绕组形变，文章从当前火电设计中的变压器负荷状况出发，对低电压短路阻抗的测试方法进行研究，依照上述内容形成了对应变压器绕组形变测试分析体系，对变压器低电压短路阻抗测试方法进行了深入挖掘，望为今后电力系统变压器设置提供一些参考。
关键词：变压器绕组形变短路阻抗测试分析TM761 A 1674-098X（2014）09（b）-0065-01现代火电设计中厂用电系统越来越庞大，变压器在火电厂扮演了不可或缺的角色。
短路阻抗值作为变压器并列运行的三个必要条件之一，能够在并列运行的变压器间起平衡负荷的作用。
针对这种现状出台的绕组变形试验规定充分满足了建设和运行的需要，以前的标准一般要求在变压器出现短路故障后再进行绕组变形测试，但是随着电力行业近年来运行事故的实际情况，为考核变压器的抗短路能力在2006版交接试验标准中就明确了现场实现各项指标。
1 低电压短路阻抗测试主要方法工程中主要采用阻抗电压百分数来对变压器绕组变形程度进行判断。
而现场短路阻抗百分数测定又做为变压器的原是指纹数据进行保存，以用于变压器故障或预防性试验数据进行对比。
1.1 短路阻抗测试电源容量的选择对变压器高压侧有电流互感器时，试验前电流互感器二次侧必须短接。
现场一般将变压器低压侧可靠短接，在高压侧加电流至额定值，测量其阻抗电压。
短路试验电源容量可按照下式选择：S≥Se・uk/100・（Ik/Ie）21.2 降低电流的短路阻抗测试由于测试短路阻抗所需容量较大（可能占试品容量的5～20%），随着试验电流的降低，所需容量成平方关系下降。
故在现场试验多采用降低电流的试验方法进行测试。

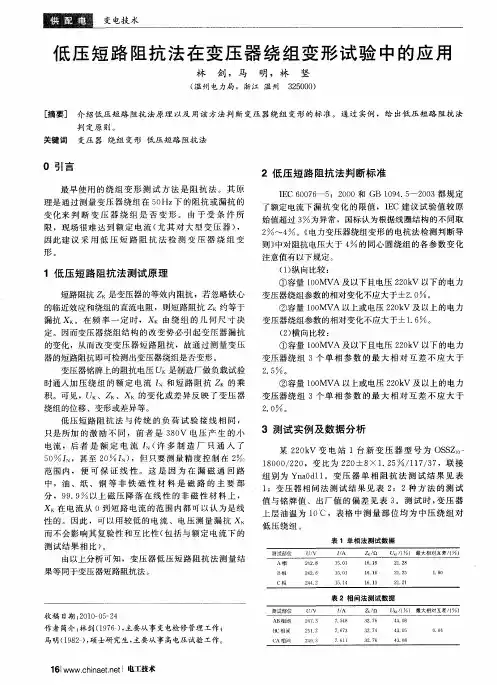

浅析短路阻抗法在变压器绕组变形试验中的应用摘要：随着时代的发展和进步，变压器绕组的变形诊断问题是电力系统工程中应当重视的工作要点。
短路阻抗法作为变压器绕组变形诊断的重要手段，具有试验步骤简洁、试验测量精准、试验适配性和代表性广泛的特征。
本文阐述了变压器绕组变形试验与短路阻抗法的基本概念及原理，简要探讨了在变压器绕组变形试验中应用短路阻抗法的具体实施方略，包括测试标准要求、短路阻抗法实施要点以及具体测试方法等等，为该试验发展提供有效参考。
关键字：短路阻抗法；变压器；绕组变形实验；实施方略引言：变压器是指利用电磁感应原理进行交流电压改变控制的装置，是电力系统中进行输配电工作的基础设备设施。
一般情况下，电力系统中常见变压器设备的吊芯周期为5-10年左右，变压器绕组变形会严重影响变压器的使用寿命，对电力系统的运行工作造成不良影响。
短路阻抗法是通过系统测量绕组的阻抗数值并观察其变化情况和数值对比情况，进行变压器绕组变形程度判断的方法。
1.变压器绕组变形试验与短路阻抗法的基本概念原理1.1.变压器绕组变形的概念及原理变压器绕组变形是指电力变压器绕组在遭受短路电流冲击或在运输过程中遭受冲撞时，在电动力或机械力作用下发生的轴向或径向尺寸变化，通常表现为绕组局部扭曲、鼓包或移位等特征[1]。
变压器绕组变形会导致绕组温度的急剧升高，变压器有关导线的机械强度逐步削弱，从而造成运行效果的消极影响。
①变压器绕组变形的径向力变化，是指对内部线圈的压缩以及外部线圈的拉伸作用力，当弯曲力和压缩力的合力超过线圈刚度的最大屈服点，就容易出现变压器线圈梅花状或鼓包状绕变形等现象。
②变压器绕组变形的轴向力变化，是线匝或线段发生的纵向弯曲，容易导致线段与线段之间的垫块产生压缩，从而导致变压器运行事故。
1.2.短路阻抗法的基本概念及原理短路阻抗是指在额定频率和参考温度下，绕组中的端子之间的等效串联阻抗，其数值的影响因素有圆边线圈电阻、绕组对间的相对距离、绕组与外壳间的漏磁通等。

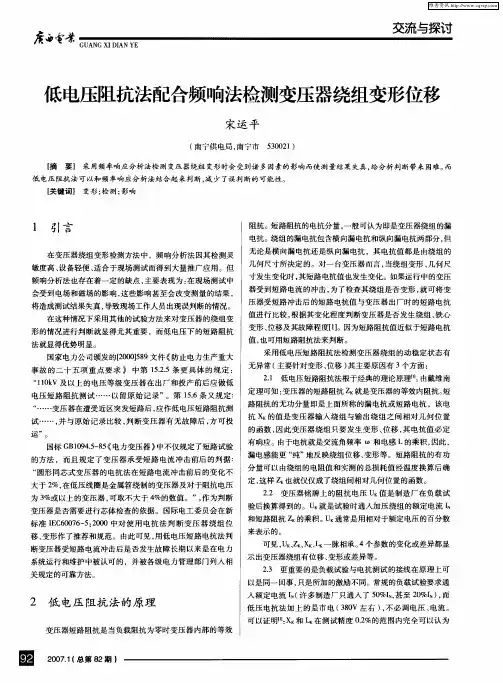

检测绕组及铁心变形, 位移的低电压短路电抗法及所用仪器————————————————————————————————作者：————————————————————————————————日期：检测绕组及铁心变形、位移的低电压短路电抗法及所用仪器王登第任天保摘要：概述了用于检测绕组和铁心变形、位移的低电压短路电抗法的原理，并介绍了所使用的仪器——CD9882型变压器动稳定状态参数测试仪的性能及应用。
关键词:变压器电抗法绕组铁心变形仪器1 前言在电网中运行的变压器,经常受到各种运行条件下的短路冲击.目前，有些国产大型变压器还达不到完全适应电网短路事故的要求，所以，由短路冲击造成的变压器故障时有发生.诊断变压器运行中承受短路电流冲击后有无异常变化的方法有:电抗法、频率响应法、低电压脉冲法等。
目前，有标准可依的只有电抗法。
国家电力公司颁发的［2000]589号文件《防止电力生产重大事故的二十五项重点要求》（以下简称《二十五项反措》)中第15.2.5条规定：“对110KV及以上电压等级变压器在出厂和投产前应做低电压短路阻抗测试……以留原始记录"。
第15。
6条又规定：“……变压器在遭受近区突发短路后，应作低电压短路阻抗测试……,并与原始记录比较，判断变压器无故障后,方可投运。
”国标GB1094.5—1985《电力变压器》中,不仅规定了短路试验方法,而且还规定了变压器经受短路电流冲击的判据,规定圆形同心式绕组的变压器在短路电流冲击前后电抗值的变化是否大于2％作为判断变压器的是否要求进行解体检查的依据。
国际电工委员会在新标准IEC 60076—5：2000中对使用电抗法判断变压器绕组位移、变形作了推荐和规范。
由此可见，用低电压短路电抗法判断变压器受短路电流冲击后是否发生故障长期以来是在电力系统运行和维护中被认可的，并被各级电力管理部门列入相关规定的可靠方法。
2 低电压短路电抗法原理变压器短路阻抗是当负载阻抗为零时变压器内部的等效阻抗。
低电压短路阻抗测试在变压器交接试验中的重要性发表时间：2019-05-06T10:12:33.390Z 来源：《电力设备》2018年第31期作者：黄春菊[导读] 摘要：短路阻抗是变压器的原始指纹型参数，能够帮助技术人员对变压器绕组是否存在变形问题作出准确判断，也是唯一的判断依据。
（广西桂能科技发展有限公司广西南宁 530000）摘要：短路阻抗是变压器的原始指纹型参数，能够帮助技术人员对变压器绕组是否存在变形问题作出准确判断，也是唯一的判断依据。
而考虑到变压器短路阻抗测试对于试验设备的容量要求较大，在变电所现场的实施受到很大限制，在试验电流无法达到变压器额定电流的情况下，可以采用低电压短路阻抗测试的方法来保证测试效果。
本文分析了低电压短路阻抗测试在变压器交接试验中的重要性，结合低电压短路阻抗测试中需要注意的问题，对变压器交接试验进行了讨论。
关键词：低电压短路阻抗测试；变压器；交接试验；重要性前言：在不断的发展过程中，虽然风电、水电等得到了飞速发展，但是火电依然是电能供应的核心所在，在火电系统中，变压器扮演着至关重要的角色。
不过，变压器本身精密程度高，在运输和安装的过程中可能会出现损坏，为了确保其运行安全，需要做好变压器交接试验，对变压器中可能存在的问题进行处理。
1 低电压短路阻抗试验的重要性变压器短路阻抗指负载阻抗为零时的变压器内部等效阻抗，其电抗分量通常被认为是绕组漏电抗，为两个绕组相对距离的增函数，绕组高度的算数平均值与漏电感近似为反比，考虑到绕组所对应的短路电抗与短路阻抗均为漏电感的函数，若绕组出现变形或者位移问题，上述参数都会有所反映。
开展变压器短路阻抗测试，主要是为了对其绕组是否存在变形进行判断，作为变压器并列运行的三个必要条件，短路阻抗在并列运行的变压器中发挥着平衡负荷的作用，而为了对变压器的抗短路能力进行分析，相关标准中就变压器交接试验现场测试中的各种参数指标进行了明确，不过如果在变压器安装完成后进行现场试验，试验设备并不能满足达到变压器额定运行电流的要求，在这种情况下，就需要运用低电压短路阻抗测试的方法，间接测定变压器的短路阻抗，以此来对其绕组状态进行判断。
电力变压器绕组变形的检测方法一、摘要采用频率响应法和低电压短路阻抗法是检测变压器绕组变形比较有效的两种方法。
但是这两种的试验方法在现场的实际工作中并不能完全判断出主变的变形情况，通过介损试验正接法对主变的电容量的变化的监控，可以作为对主变绕组变形的判断的一个可靠依据。
二、引言变压器是电力系统中最重要的设备之一，变压器在运输过程中遭受意外碰撞和冲击，在运行中承受故障状态下的冲击电流均会使变压器的绕组和机械结构受到机械应力的冲击，导致绕组一定程度的变形，运行中造成事故。
由于绕组变形对变压器和电力系统运行的严重危害性，而以往的试验方法又不能有效发现这类缺陷，只能通过吊检来验证，这不仅要花费大量的人力物力，而且对变压器本身也有一定的危害性；况且在现行的电力系统运行情况下，大型变压器的长时间停电也是很困难的。
因此能在现场不吊罩情况下快速测量绕组内部变形的频率响应法和低电压短路阻抗法出现后，在工作现场得到了广泛的运用。
但是在实际工作中，我们发现通过观察主变的电容量的变化也可以作为判断绕组变形的一个重要的依据。
三、频率响应法和低电压短路阻抗法测量变压器绕组变形存在的问题在工作中频率响应法和低电压短路阻抗法测量主变绕组变形已经得到广泛的运用，但是在实际工作中存在一些问题，主要是:1.在现场测试中会受到电场和磁场的影响，这些影响甚至会改变测量的结果，将造成测试结果失真，导致现场工作人员出现误判断的情况。
2.试验缺乏前后比较的情况，由于频率响应法和低电压阻抗法是一种比较新的试验方法，对于一些比较老的主变，并没有相应的出厂试验报告，另外，部分主变因为内部结构的问题，会出现通过这两种方法测量得出的结果会表明主变出现变形的情况，但是实际情况是主变运行情况良好，并没有出现绕组变形的情况。
四、主变绕组变形的判断数值——电容量变压器每个绕组可以看成由电阻、电容、电感等构成的网络，而绕组的等值电容量直接反映出各绕组间、绕组对铁芯、绕组对箱体及地的相对位置和绕组的自身结构等。
低电压短路阻抗法在变压器绕组变形诊断中的应用作者：覃慧良来源：《科技资讯》 2014年第27期覃慧良(桂林供电局广西桂林 541002)摘要:变压器自身的主要性能参数是短路阻抗。
这一性能参数可以决定系统出现短路时变压器自身内部电动力以及短路时整体电流的大小。
变压器运行中出现事故的主要原因是变压器绕组变形造成的,它会将变压器的短路阻抗更改,引起间接或直接的变压器事故或故障。
该文通过分析低电压短路阻抗法的应用原理,结合变电站变压器进行实验,实验中变压器为220 kV,在冲击记录超标后研究变压器是否存在绕组变形情况,并针对出现的问题进行诊断。
关键词:变压器低电压短路阻抗法绕组变形变电站中图分类号:TM51 文献标识码:A 文章编号:1672-3791(2014)09(c)-0081-011 低电压短路阻抗法在变压器故障中诊断原理Zk为变压器短路阻抗,这一参数是变压器负载阻抗值为零时的内部等效阻抗。
Xk0为短路阻抗的无功分量,也就是常被称作是漏电阻抗以及短路阻抗的参数值表示形式。
系统设备正常运行过程中如果将中心的临近效应与绕组的电阻忽略,那么变压器短路阻抗Zk值与短路阻抗Xk0值基本相等,这一过程中产生的电抗值可以通过频率W与电感Lk两个数值的乘积显示出来,其中漏电感Lk可以更加直接、纯粹的反映出变电器绕组发生的变形程度以及位移偏差。
变压器绕组的漏电感Lk是两个绕组相对距离(同心圆的两个绕组的半径R之差)的增函数,若这两个绕组的高度值用H表示,那么漏电感Lk的数值与H的算术平均成反比。
也就是说Lk与绕组直接是相对位置函数值关系,Lk=f(R×H)。
从中可以看出Lk受到短路阻抗Zk以及短路电抗Xk的影响,那么若变压器正常运行时发生绕组变形,自身的几何尺寸发生位移变化,那么就会直接引起Lk变化,间接影响到Zk以及Xk的改变。
若对运行中运输或安装过程中的变压器存在绕组变形等疑问,想要确定是否存在短路电流冲击或者冲撞等行为,在检查过程中需要比较变压器出厂值与受到冲撞之后的短路阻抗值做比对,可以通过数值变化推断出变压器在安装或运行过程中是否产生绕组变形或位移故障。
电力变压器绕组变形原因分析及测试方法摘要：电力变压器运行中，出现绕组轴向或径向变形等问题时，会影响运行安全稳定，不能及时解决问题，可能出现恶性放电事故。
基于此，对大型变压器展开绕组变形检查，监测和分析其问题成因，是电力企业重要工作重点之一。
本文拟从电力变压器由于电动力或机械力造成变压器绕组轴向或径向尺寸变化的具体表现、存在动因及检测方法三方面展开电力变压器绕组变形研究分析，以期从根本上解决问题，对电力变压器的运输、安装、运行起到积极借鉴作用。
关键词：电力变压器；绕组变形；测试方法前言电力企业系统运行中，变压器是极为重要的设备。
电力变压器是否安全运行，关系到电网安全能否得以保障。
如果电力企业变压器在生产运行中出现重大安全事故，极易造成大范围停电，影响正常用电供给。
一般，电力企业变压器检修以半年为一个周期，检修期间涉及范围广，检修费用较高。
因此，及时进行变压器故障原因分析，采取对应问题解决办法，能够降低设备故障发生频率，积极保障电力系统正常运行。
1概述电力企业运行系统发展中，电力变压器作用至关重要。
当下，国内电力行业发展稳且快。
最新统计资料显示，到上年年底，我国电力行业整体的发电装机总容量已经高达22亿kW，发电装机总容量稳居世界首位。
而近年来，随着国内电力行业进一步发展，电网容量也呈持续增势，超高压电力系统与特高压电力系统逐渐成熟，大容量系统和区域电网系统等也进一步成成型，电力行业整体电力输送要求提高。
人们的用电需求也随着区域网和国家电网等的建立逐步提升。
随着电网规模扩大，短路容器问题开始频发，电力变压器损害中，短路故障占比有所增加。
电力变压器外部短路原因较容易造成变压器绕组形成，对电力系统正常运行威胁严重，成为电力变压器正常工作中较为常见的故障之一[1]。
2绕组变形原因分析及预防措施2.1绕组变形原因（1）变压器绕组在运行过程中受外力挤压。
随着科学技术不断发展，电力企业先后引入了新型设备，在设备运输，组装过程中，难免会受到外力影响。

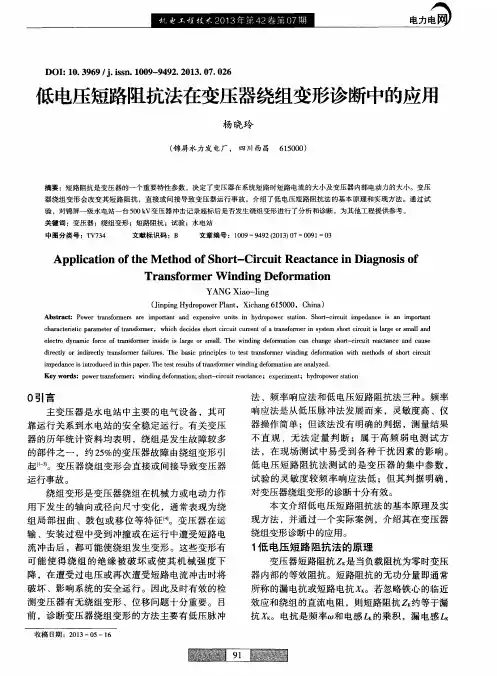

低电压短路阻抗法在变压器绕组变形诊断中的应用
作者：覃慧良
来源：《科技资讯》2014年第27期
摘要：变压器自身的主要性能参数是短路阻抗。
这一性能参数可以决定系统出现短路时变压器自身内部电动力以及短路时整体电流的大小。
变压器运行中出现事故的主要原因是变压器绕组变形造成的，它会将变压器的短路阻抗更改，引起间接或直接的变压器事故或故障。
该文通过分析低电压短路阻抗法的应用原理，结合变电站变压器进行实验，实验中变压器为220 kV，在冲击记录超标后研究变压器是否存在绕组变形情况，并针对出现的问题进行诊断。
关键词：变压器低电压短路阻抗法绕组变形变电站
中图分类号：TM51 文献标识码：A 文章编号：1672-3791（2014）09（c）-0081-01
1 低电压短路阻抗法在变压器故障中诊断原理
Zk为变压器短路阻抗，这一参数是变压器负载阻抗值为零时的内部等效阻抗。
Xk0为短路阻抗的无功分量，也就是常被称作是漏电阻抗以及短路阻抗的参数值表示形式。
系统设备正常运行过程中如果将中心的临近效应与绕组的电阻忽略，那么变压器短路阻抗Zk值与短路阻抗Xk0值基本相等，这一过程中产生的电抗值可以通过频率W与电感Lk两个数值的乘积显示出来，其中漏电感Lk可以更加直接、纯粹的反映出变电器绕组发生的变形程度以及位移偏差。
变压器绕组的漏电感Lk是两个绕组相对距离（同心圆的两个绕组的半径R 之差）的增函数，若这两个绕组的高度值用H表示，那么漏电感Lk的数值与H的算术平均成反比。
也就是说Lk与绕组直接是相对位置函数值关系，Lk=f（R×H）。
从中可以看出Lk受到短路阻抗Zk以及短路电抗Xk的影响，那么若变压器正常运行时发生绕组变形，自身的几何尺寸发生位移变化，那么就会直接引起Lk变化，间接影响到Zk以及Xk的改变。
若对运行中运输或安装过程中的变压器存在绕组变形等疑问，想要确定是否存在短路电流冲击或者冲撞等行为，在检查过程中需要比较变压器出厂值与受到冲撞之后的短路阻抗值做比对，可以通过数值变化推断出变压器在安装或运行过程中是否产生绕组变形或位移故障。
对变压器进行短路阻抗检测过程中，额定电流与低压小电流条件下的变压器铁芯磁通率都非常小，也就是不能达到磁通饱和状态。
磁路的主要组成部分也是构建磁通回路的主要成分，其中包括油、纸以及铜，这些非铁性材料是非常重要的结构组成，因为回路中99.9%以上的磁压都是以线性形式降落在这些非铁性材料上的，那么Lk的线性界定范围可以看作是电流值从
零至短路电流。
由此可见，短路电抗值与检测过程中的电压和电流并没有直接关系，漏抗的检测可以使用较低的电流或较低的电压，并不会对复验性产生影响。
变压器电抗值Xk在频率一定时由绕组几何尺寸决定；Zk，是低电压短路阻抗法判断变压器绕组有无变形的物理基础。
2 变电站变压器检测分析实验
该文实验选用一级变电站的变压器，该变压器型号为SFSZ10-150000/220。
变电站安装变压器过程中发生冲击超标现象，负责记录的一起上现实X方向为0.7 g，Y方向为2.0 g，Z方向为3.3 g。
这与出厂值3.0 g垂直方向进行对比的话，需要对变电站主变压器进行内部检验并进一步确定变压器运行的可靠性。
主变压器内检项目列表：
（1）需要对引线夹持、绝缘支架和引线进行检查，进一步确认上述结构是否存在松动并加以紧固。
检查绝缘部位与引线之间的安全距离，检查绝缘引线是否存在隐患，保证其无损伤。
（2）需要对铜排以及低压线圈之间的出现的螺栓进行检查，同时注意铜排之间螺栓是否存在松动现象。
（3）需要对可视范围内的引线、绕组以及开关进行检查，进一步确认分界线与开关触头是否存在松动现象，并加以紧固。
（4）需要对绕组压板以及压块之间的紧固程度做检查，一旦出现松动要加以紧固，同时要确保上部相间楔板之间不存在松动。
（5）需要对地面与铁芯连接处进行检查，确保绝缘性良好，接地部分铁芯面积不能过大。
（6）需要对上夹件、横梁、下夹件、拉板处加以紧固，防止螺栓松动。
（7）需要对隔板、围屏处做检查，防止松动。
针对各个绕组进行检查，防止垫块之间产生位移，若有松动痕迹加以紧固。
（8）需要对铁芯与上夹件、横梁、下夹件、拉板处紧固程度做检查，并保持连接处的绝缘性良好，衔接处松动需紧固。
（9）需要对所有接地线的绝缘性能做检查，并保证接地线的牢固程度，托幼松动痕迹要加以紧固。
3 结论分析
第一，主变压器发生冲击之后，若冲击记录显示的数值超过了出厂值3.0 g那么需要对其进行内检，将故障排除之后做低电压短路阻抗实验，由内检结果以及实验数据可以诊断主变压器中绕组变形现象。
第二，运输变压器过程中要注意运输方式，避免发生碰撞，加强运输过程中的防护，有效防止冲击现象发生。
第三，绕组变形诊断方法各有优点，低电压短路阻抗法与频率响应法相结合诊断变压器绕组变形可提高判断准确性。
以上方式较适合于实验过程，在实际运行过程中出现绕组形变的话，可以结合绕组的直流电阻测试、等值电容测试、空载损耗试验、局部放电等，将这种方式灵活应用到检测过程中，能够对变压器的绕组形变诊断更加准确。
第四，实验得出数据通过纵向与横向相互对比分析之后得出的数据较为准确，这种分析方法具有时效性。
所以就要求在使用变压器过程中要从出厂值开始记录，记录过程中要涵盖安装、运行等过程中的数据信息，并以此建立变压器稳定状态参数的档案资料。
最重要的是在变压器正常运行过程中需要定期检测短路阻抗，以此才能够在稳定性运行中掌握变压器绕组状态，在变压器存在隐患时给与及时的判断与维护。
参考文献
[1] 李杰.中小型电力变压器故障模式与可靠性运行[J].变压器，2011，34（4）：9-12.
[2] 王梦云.大型电力变压器短路事故统计与分析[J].变压器，2012，34（10）：12-17.
[3] 凌愁.电力变压器绕组变形的频率响应分析法[J].变压器DL/T911-2004，2011（6）.。
