高低压、配电柜、直流屏技术文件第一部分 10KV高压配电柜本工程10KV高压配电柜按中置柜设计，配电柜内所有设备的技术参数应符合相应的国家标准。
2.4标准的适用和执行：投标人所提供的货物除应满足本技术要求以外，还应符合下列相关标准的规定。
进口元器件允许适用原产国标准，但必须等同或优于中华人民共和国国家标准，如这些标准内容有冲突，按高的标准执行。
(1)GB3906-91《3~35KV户内交流高压开关设备》(2)DL404-91《户内交流高压开关柜订货技术条件》(3)GB311.1-83和GB311.2~311.6-83《高电压试验技术》(4)GB863《交流高压电器在长期工作时的发热》(5)SD201《交流高压隔离开关的技术条件》(6)SD318-89《高压开关柜闭锁装置技术条件》(7)GB2706《交流高压电器动热稳定试验方法》(8)DL403-91《10~35户内高压真空断路器订货技术条件》(9)SDJ5-85《高压配电装置设计技术规程》(10)GB763《交流高压电器在长时间工作时的发热》(11)GB762-81 《电气设备额定电流》(12)IEC229-1A 《短路保护并列设备》(13)GB1208-87 《电流互感器》(14)IEC-185 《电流互感器》(15)GB50150-91 《电气装置安装工程电缆线路施工及验收标准》(16)GB50171-92 《电气装置安装工程盘柜及二次回路接线施工及验收规范》(17)GB50303-2002 《建筑电气工程施工质量验收规范》(18)国家现行包装运输标准。
凡本技术要求未特别提及的地方，也应符合中华人民共和国现行的有关国家标准。
一、高压配电柜型号和技术要求详见本工程电气设计说明及电施图二、技术参数：1、额定工作电压：10KV2、额定频率：50Hz±1％3、防护等级：IP404、额定短路开短能力：31.5KA三、开关柜内主要元器件的技术参数1、真空断路器品牌：CCK ZN18，常州森源 VS11）、真空断路器及其操动机构应具有防跳装置，在操作方式中不允许采用手动直接合闸(手动直接合闸仅限于机械调试中使用)。
高压柜技术要求及规范一、有关技术标准本部分有关标准包括但不限于以下的IEC标准和相应的GB 标准。
若IEC标准和GB标准有不同之处，则应符合其中标准较高的一个。
1.1IEC62271-100 《交流高压断路器》1.2IEC-60044-1 《电流互感器》1.3IEC-60044-2《电压互感器》1.4IEC255《继电器》1.5IEC282《高压熔断器》1.6IEC62271-200 《1kV及以上52kV及以下交流金属封闭开关设备和控制设备》1.7IEC446《根据颜色和数字鉴别导线》1.8IEC529《外壳防护等级》1.9IEC60694 《高压开关设备标准的共用条款》1.10IEC-6009-4《交流系统用无间隙金属氧化物避雷器》1.11IEC-62271-102《高压交流隔离开关和接地开关》1.12GB156-2003标准电压1.13GB311.1-1993高压输变电设备的绝缘配合1.14GB311.6-83高电压试验技术1.15GB/T16927.1-16927.2-1997高电压试验技术1.16GB763-90交流高压电器在长期工作时的发热1.17GB2900.1-82电工名词术语基本名词术语1.18GB3309-89高压开关设备常温下的机械试验1.19GB7354-87局部放电测量1.20GB3906-2006 3.6～40.5kV交流金属封闭开关设备和控制设备1.21GB11022-2011高压开关设备通用技术条件1.22SD/T318-89高压开关柜闭锁装置技术条件1.23DL/T402-1999交流高压断路器订货技术条件1.24DL/T404-2007户内交流高压开关柜订货技术条件1.25DL/T486-2000交流高压隔离开关订货技术条件1.26DL/T403-200012-40.5kV高压真空断路器订货技术条件1.27DL/T539-93户内交流高压开关柜和元部件凝露及污秽试验技术条件1.28DL/T538-93高压带电显示装置技术条件1.29JB3855-199610kV户内高压真空断路器通用技术条件1.30DL/T593-1996高压开关设备的共用订货技术导则1.31国家电网公司生[2004]641号预防交流高压开关事故措施二、技术参数及规范2、工艺要求2.1高压开关柜的外壳和隔板应采用优质敷铝锌钢板经CNC机床加工和多重折弯之后以铆钉和螺丝栓接而成，钢板厚度2.5mm。
高压开关柜技术规格及要求一、招标范围1.变电所内高压柜（20KV）具体见图纸2.招标包括以上设备的供货、零配件、包装、运输（包括下货到汽车能到达的指定地点）、配合报验、设备调试、产品考察、操作人员培训、售后服务。
3.投标人在中标后应提供设备的一次、二次方案、接线图、柜面布置图，费用（包括出图和晒图的费用）由中标单位承担。
4.投标人对所投每一个高压柜报价中均应附内部组件清单及价格。
请投标单位在投标书中注明每一个高压柜的外形尺寸，注明宽深高，外形尺寸必须满足土建要求。
二、技术要求1.高压开关柜额定电压为24KV，金属铠装。
2.高压开关柜采用SF6气体全充气封闭绝缘柜（GIS柜，断路器柜采用固定安装SF6气体全充气封闭绝缘断路器柜。
开关柜具体技术参数须满足附表：《高压开关柜技术规格要求》。
3.满足图纸设计要求及供电部门的审核要求。
本次招标文件只提供一次系统图，二次系统图由最终中标厂家提供，再经设计院及供电部门认可。
a)满足图纸要求的机械/电气连锁；b) 进线/出线柜均配电容分压型带电显示器；c) 机构及操作上满足“五防”要求；d) 说明各部分的防护等级；e) 柜的外型尺寸必须满足设计图纸的要求（配电房的设备布置及尺寸不能调整）。
下，励磁电流小于10倍额定励磁电f) 计量CT/PT的局放要求小于10pc;PT在1.9UIn流；g) 计量柜内须装设负荷管理专用八档端子排组，并可铅封。
4.开关柜闭锁要求：a)进线柜电缆带电闭锁：电源下进线时，柜内装有电缆头“声、光带电闭锁”装置，可防止带电误开柜门的“强制性”安全措施；b)如果进线柜内设有接地刀闸，则必须在进线柜前增加翻线柜；c)计量柜柜门闭锁：进线柜隔离开关与计量柜柜门采用正逆向电气闭锁及强制性闭锁；d)主变间隔网门闭锁：带有主变压器的断路器柜可与主变网门实行“正逆向”强制闭锁。
5.出口符合电规，独立连接片，有明显断开点。
6.交直流系统：a)直流系统容量不小于40Ah；b)交直流电源箱体要求采用二路220V AC自动投切；c)设可检测单只电池单元运行参数的监控模块和直流系统监控模块；d)直流馈线设信号电源。

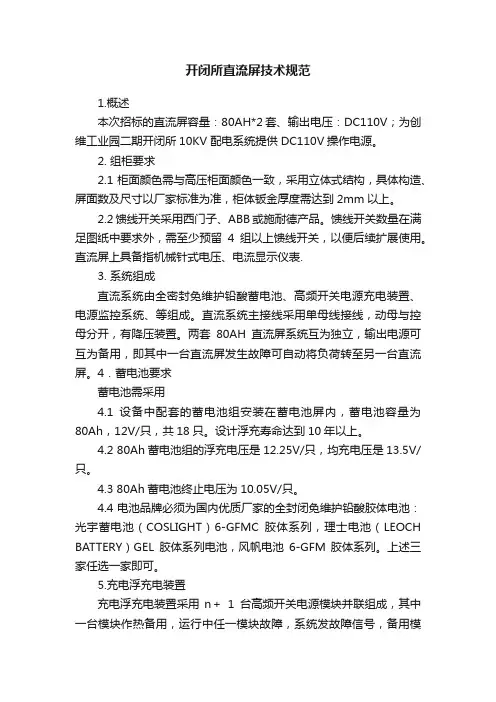

开闭所直流屏技术规范1.概述本次招标的直流屏容量：80AH*2套、输出电压：DC110V；为创维工业园二期开闭所10KV 配电系统提供DC110V操作电源。
2. 组柜要求2.1柜面颜色需与高压柜面颜色一致，采用立体式结构，具体构造、屏面数及尺寸以厂家标准为准，柜体钣金厚度需达到2mm以上。
2.2馈线开关采用西门子、ABB或施耐德产品。
馈线开关数量在满足图纸中要求外，需至少预留4组以上馈线开关，以便后续扩展使用。
直流屏上具备指机械针式电压、电流显示仪表.3. 系统组成直流系统由全密封免维护铅酸蓄电池、高频开关电源充电装置、电源监控系统、等组成。
直流系统主接线采用单母线接线，动母与控母分开，有降压装置。
两套80AH直流屏系统互为独立，输出电源可互为备用，即其中一台直流屏发生故障可自动将负荷转至另一台直流屏。
4．蓄电池要求蓄电池需采用4.1设备中配套的蓄电池组安装在蓄电池屏内，蓄电池容量为80Ah，12V/只，共18只。
设计浮充寿命达到10年以上。
4.2 80Ah蓄电池组的浮充电压是12.25V/只，均充电压是13.5V/只。
4.3 80Ah蓄电池终止电压为10.05V/只。
4.4 电池品牌必须为国内优质厂家的全封闭免维护铅酸胶体电池：光宇蓄电池（COSLIGHT）6-GFMC胶体系列，理士电池（LEOCH BATTERY）GEL胶体系列电池，风帆电池6-GFM 胶体系列。
上述三家任选一家即可。
5.充电浮充电装置充电浮充电装置采用n＋1台高频开关电源模块并联组成，其中一台模块作热备用，运行中任一模块故障，系统发故障信号，备用模块自动投入运行，故障模块退出，并可带电拔插更换，整个过程不应影响系统运行。
电源模块的参数要求如下：5.1交流输入电压：380V±15%，50Hz5.2直流输出电压：110V5.3稳压精度：≤±0.3%5.4直流输出电流：20A5.5电流调节范围：0—100%连续可调5.6稳流精度：≤±0.3%5.7纹波系数：≤±0.12%5.8噪声：≤50dB，5.9功率因数：≥0.905.10满载效率：≥92%5.11冷却方式：风冷+自然冷却6. 微机智能监控系统微机智能监控系统为全中文操作显示，采用5寸以上高分辩率触摸液晶屏显示控制。

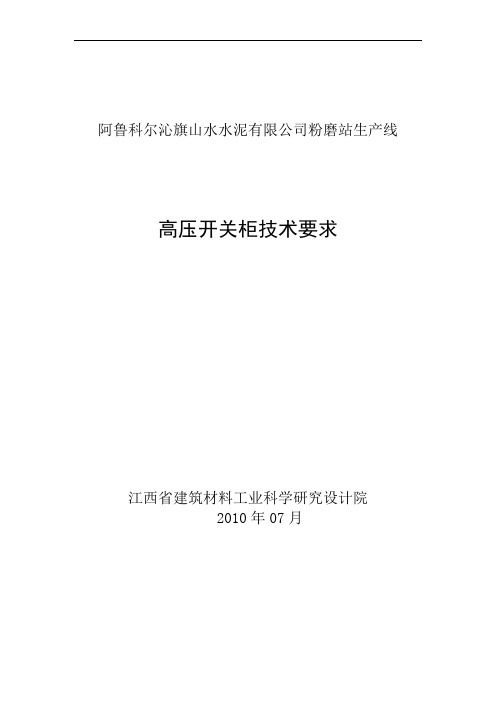

阿鲁科尔沁旗山水水泥有限公司粉磨站生产线高压开关柜技术要求江西省建筑材料工业科学研究设计院2010年07月1.设计依据《供配电系统设计规范》GB50052-95；《10kV及以下变电所设计规范》GB50053-94；《低压配电设计规范》GB50054-95；《通用用电设备配电设计规范》GB50055-93；《建筑照明设计标准》GB50034-2004；《建筑物防雷设计规范》（2000版）GB50057-94；《工业与民用电力装置的接地设计规范》GBJ65-83；《电力装置的继电保护和自动装置设计规范》GB50062-92；《电力装置的电测量仪表装置设计规范》GB/J63-90；《电力工程电缆设计规范》GB50217-94；《建筑设计防火规范》电气部分GB50016-2006；《钢制电缆桥架工程设计规范》CECS31-91；《爆炸和火灾危险环境电力装置设计规范》GB50058-92；2.供配电系统2.1概述根据生产工艺流程、总图布置及负荷分布情况,在生产线上设水泥粉磨电力室1座及水泥包装控制室1座。
水泥粉磨电力室电源引自厂区10kV配电站10.5kV侧母线，由电缆引入电力室进线柜。
电力室内设变压器室、高压配电室、低压配电室、高压变频室、高压后台监控操作室及DCS现场操作站。
高压系统均采用单母线不分段接线方式。
变压器室内置S11-1600kVA-10/0.4kV节能型变压器一台，负责水泥粉磨生产线的生产及生活用电。
DCS现场操作站通过通讯光缆引至厂区中央控制室，从而在中央控制室对各个用电设备实现遥测、遥信、遥控。
2.2控制室配电范围水泥粉磨及输送等主要生产车间由电力室向10kV电动机及低压负荷放射式直接供电，对于负荷较集中且距电力室较远的水泥包装、成品发运及散装生产车间设水泥包装控制室进行供配电，控制室电源引自电力室低压控制室。
12.2.1水泥粉磨低压控制室该配电室设置于水泥粉磨电力室内。
供配电范围：熟料输送、水泥配料、石膏破碎、混合材输送及堆棚、水泥粉磨及输送及水泥储库（上）。
工程代号：10KV开关柜技术规范书二〇一九年十一月目录1. 总则2. 技术要求3. 设备规范4．供货范围5．技术服务6．买方工作7．工作安排8．备品备件及专用工具9．质量保证和试验10．监造1 总则1.1 本技术规范书适用于i10KV开关柜，它提出了10KV开关柜设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本技术规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，卖方应提供符合国家和行业标准以及本规范书的优质产品。
1.3 如果卖方没有以书面形式对本规范书的条文提出异议，则意味着卖方提供的设备完全符合本规范书的要求。
如有异议，不管是多么微小，都应在投标书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。
1.4 本技术规范书所使用的标准如遇与卖方所执行的标准不一致时，按较高标准执行，并在“差异”章节中列出。
1.5 本技术规范书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
2 技术要求2.1 应遵循的主要现行标准,但不限于此:GB3906 3 ~ 35kV交流金属封闭开关设备GB1984 交流高压断路器GB1985 交流高压隔离开关和接地开关GB/T11022 高压开关设备和控制设备标准的公用技术要求GB3309 高压开关设备常温下的机构试验GB311.1 高压输变电设备的绝缘配合GB/T16927 高电压试验技术GB263 交流高压电器在长期工作时的发热GB2706 高压电器动热稳定GBJ149 电气装置安装工程施工及验收技术协议GBJ50150 电气装置安装工程电气设备交接试验标准GB4208 外壳防护等级GB191 包装储运图示标志DL-404 户内交流高压开关柜订货技术条件DL402 交流高压断路器订货技术条件DL486 交流高压隔离开关订货技术条件DL/T539 户内交流高压开关柜和元器件凝露及污秽试验技术条件SD-318 高压开关闭锁装置技术条件SDGJ14 导体和电器选择设计技术规定SDJS 高压配电装置设计技术规定SDJ9 电测量仪表装置设计技术规定SDJ7 电力设备过电压保护设计技术规程SD334 高压带电显示装置技术条件GB5582 高压电力设备外绝缘污秽等级GB2900 电工名词术语IECl85 电流互感器IECl86 电压互感器IEC 255 继电器IEC-60298 额定电压1KV以上52KV及以下高压交流金属封闭开关设备和控制设备IEC60470 交流高压接触器和基于接触器的电动机启动器IEC60282-1 高压熔断器2.2 环境条件海拔高度： 1000m最高环境温度： 40℃最低环境温度： -10℃地震烈度： 7度加速度： 0.15g耐污秽水平：≥2.5cm/kV（对最高运行线电压）污秽等级: III级2.3 10KV高压柜工程条件系统额定电压： 10kV系统最高电压： 12kV系统额定频率： 50Hz系统中性点接地方式：不接地安装地点：户内交流电源供电电压： AC220V2.3.1 真空开关柜型号：KYN28A-12 中置式* 所有开关柜外形尺寸以图纸为准。
一、高压开关柜主要技术规格及要求1. 主要技术参数额定电压： 10kV额定频率: 50Hz工频耐压： 42kV (50Hz 1min)雷电冲击耐压： 75kV额定主母线电流： 630A/1250A额定短时耐受电流：25KA/31.5kA（3S，有效值）额定峰值耐受电流：63KA/80kA热稳定电流： 25KA/31.5 kA (3S)防护等级：1）外壳IP4X ；2）手车门打开时为IP2X。
2.柜宽要求：小于等于650 (mm),优先选用结构紧凑柜型，投标单位及投标产品必须满足本项要求，否则招标人有权拒绝投标人的投标书。
3. 金属封闭铠装中置式手车开关柜柜体结构型式与功能10KV 铠装式交流金属封闭开关柜的结构应保证工作人员的安全，且便于运行、维护、检查、监视、检修和试验（提供燃弧试验报告）。
开关柜内安装的高压电器组件均必须为加强绝缘型产品，满足凝露试验要求(提供凝露试验报告)。
(1)柜体结构A) 柜体外壳及各功能单元的隔板均采用国际知名品牌优质敷铝锌钢板，钢板厚度应不小于2.0mm，投标时须注明敷铝锌钢板产地。
柜体框架采用螺栓连接。
B)开关柜用隔板分隔成母线室、手车室、电缆室、仪表室和压力释放通道，各室外壳独立接地。
分隔用的钢板应具有足够的机械强度，以保证每个室内的元件在发生故障时不影响相邻设备。
C)开关柜的门板及侧封板等采用冷轧钢板，厚度不小于2mm，经纯化处理后采用静电喷涂和焙烤，表面抗冲击且耐腐蚀。
D)维护方式：柜前操作，柜后维修。
E)进出线方式：满足设计要求（详见图）。
F)外形尺寸应不大于：宽650mm,深1540mm,高2250mm。
含母联及泄压通道后高度不大于2800mm.(2) 手车室A) 手车采用冷轧钢板经加工后焊接而成。
B)手车应设有“工作”和“试验”位置，各位置设定位机构。
C)手车的传动机构应保证手车推拉时灵活轻便。
相同规格的断路器和手车应有良好的互换性。
D)手车在抽出或试验时，应有隔离挡板隔离一次静触头，进入工作位置时自动打开。
高压开关柜、直流屏、低压柜采购技术要求目录1.概述................................................................................................ 错误！未定义书签。
2.供货范围 ........................................................................................ 错误！未定义书签。
3.安装地点和环境条件 ...................................................................... 错误！未定义书签。
3.1安装地点................................................................................ 错误！未定义书签。
23.2环境条件.................................................................................. 错误！未定义书签。
4.高压柜技术要求.............................................................................. 错误！未定义书签。
4.1总则 ....................................................................................... 错误！未定义书签。
4.2 技术标准................................................................................. 错误！未定义书签。
第一章总体要求 (2)1.1 供货基本要求 (2)1.2 供货范围 (3)1.3 供货方式 (4)1.4 交货时间、地点 (4)1.5 执行标准 (5)1.6 技术资料提交 (5)1.7 技术服务 (6)1.8 质量保证 (6)第二章技术要求 (6)2.1 环境条件 (6)2.2 高压配电系统概况 (7)2.3 开关柜基本参数 (7)2.4 开关柜技术要求 (8)2.5 开关柜结构要求 (12)2.6 开关柜的接线及安装工艺 (13)2.7 开关柜的其它技术要求 (14)2.8 开关柜的检验及验收 (14)2.9 包装、装卸、运输与储存 (16)第一章总体要求1.1 供货基本要求本技术规格书对高压开关柜提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，制造商应提供一套满足本技术规格书和所列标准要求的高质量产品及其相应服务。
在技术规格书中所有带“★”号的条款为关键条款/指标，若制造商对带“★”号的条款/指标没作实质性响应，将导致废标。
1．1．1高压开关柜制造商必须具有严格的质量保证体系和先进的工艺及完善的检测设备，并取得国家质检部门的质量认可文件和ISO9000系列质量认证书。
1．1．2高压开关柜制造商必须达到1000台或以上高压开关柜的业绩, 并在国内10kV变电站有五年以上成熟的运行经验。
★1．1．3制造商需提供有关的的资格文件和近三年(2007、2008、2009) 高压开关柜供货业绩表，以及设备经部级鉴定或入网检测的证明。
投标产品（按所配置的断路器、接触器、熔断器）必需具有以下试验报告，否则不予采用：投标产品型式试验报告；投标产品抗震试验报告；投标产品机械寿命试验报告(3000次及以上)；投标产品凝露试验报告；投标产品温升试验报告；投标产品燃弧试验报告；投标产品盐雾试验报告。
1．1．4提供所要求的供货资格文件、设备附件等生产厂家以及厂家的供货记录、故障率和可靠率资料，供招标方审查。
高压柜技术要求及规范一、有关技术标准本部分有关标准包括但不限于以下的IEC标准和相应的GB 标准。
若IEC标准和GB标准有不同之处，则应符合其中标准较高的一个。
1.1IEC62271-100 《交流高压断路器》1.2IEC-60044-1 《电流互感器》1.3IEC-60044-2《电压互感器》1.4IEC255《继电器》1.5IEC282《高压熔断器》1.6IEC62271-200 《1kV及以上52kV及以下交流金属封闭开关设备和控制设备》1.7IEC446《根据颜色和数字鉴别导线》1.8IEC529《外壳防护等级》1.9IEC60694 《高压开关设备标准的共用条款》1.10IEC-6009-4《交流系统用无间隙金属氧化物避雷器》1.11IEC-62271-102《高压交流隔离开关和接地开关》1.12GB156-2003标准电压1.13GB311.1-1993高压输变电设备的绝缘配合1.14GB311.6-83高电压试验技术1.15GB/T16927.1-16927.2-1997高电压试验技术1.16GB763-90交流高压电器在长期工作时的发热1.17GB2900.1-82电工名词术语基本名词术语1.18GB3309-89高压开关设备常温下的机械试验1.19GB7354-87局部放电测量1.20GB3906-2006 3.6～40.5kV交流金属封闭开关设备和控制设备1.21GB11022-2011高压开关设备通用技术条件1.22SD/T318-89高压开关柜闭锁装置技术条件1.23DL/T402-1999交流高压断路器订货技术条件1.24DL/T404-2007户内交流高压开关柜订货技术条件1.25DL/T486-2000交流高压隔离开关订货技术条件1.26DL/T403-200012-40.5kV高压真空断路器订货技术条件1.27DL/T539-93户内交流高压开关柜和元部件凝露及污秽试验技术条件1.28DL/T538-93高压带电显示装置技术条件1.29JB3855-199610kV户内高压真空断路器通用技术条件1.30DL/T593-1996高压开关设备的共用订货技术导则1.31国家电网公司生[2004]641号预防交流高压开关事故措施二、技术参数及规范2、工艺要求2.1高压开关柜的外壳和隔板应采用优质敷铝锌钢板经CNC机床加工和多重折弯之后以铆钉和螺丝栓接而成，钢板厚度2.5mm。
筑龙网WW W.ZH UL ON G.COM技术参数和要求 一、高压开关柜（一）招标设备名称及数量高压开关柜：KYN28A-12，800×2300×1660mm（宽×高×厚） 数量：10台注：开关柜具体配置以图纸为准；其中数量如有变化以签订合同时数量为准。
（二）、环境条件：本工程采用两路10KV 电源供电。
环境温度、湿度等环境条件应满足XXXX 地区使用要求应用于无震动、颠簸，垂直倾斜不超过5度；没有导电尘埃与能破坏金属和绝缘的腐蚀性气体的场所。
（三）、规范与标准：应遵守以下规范要求和标准（新版），如果生产厂家标准更严格可在投标书中说明。
GB3906—91《3-35KV 交流金属封闭开关设备》IEC—298《交流金属封闭开关设备和控制设备》 IEC—694《高压开关和控制设备共用条款》 DL—404《户内交流高压开关柜订货技术条件》 SD3180-1989《高压开关柜闭锁装置技术条件》 （四）招标设备的功能及要求1． 具有完善、可靠的“五防”闭锁功能。
2． 防护等级IP4X。
3． 高压开关柜需满足当地供电部门的要求。
4． 壳体及隔板采用敷铝锌钢板，厚度不小于2mm。
门板面漆采用静电筑龙网WW W.ZH UL ON G.COM喷涂后烘烤，颜色另定。
投标注明冷轧钢板产地、生产商。
柜体门、支撑、框架等部份要求卷边处理。
门轴、门锁等附件应坚固耐用、操作轻便。
5． 开关柜内小车的推进、抽出灵活方便，不产生冲击力，相同开关柜小车有互换性。
6． 控制开关和表计转换开关分别采用相同外形与把手的通用组合开关，相同用途的开关手柄操作方向一致。
7． 开关柜内设照明，带窥视孔。
8． 开关柜具有以下联锁：(1)只有当断路器处于分闸位置时，手车方能抽出或插入。
(2)只有当手车处于工作位置、试验位置时，才可以操作断路器。
(3)只有当手车拉至试验位置或柜体外且一次电缆确无电压时，接地开关才能合闸。
接地开关处在合闸位置时，手车不允许从试验位置推向工作位置。
(4)电缆室后面采用挂板形式，并有带电显示器，。
(5)只有当手车处于试验或移开位置时，才能拔下二次插头，从试验位置以后到达工作位置间及工作位置都不能拔出二次插头，开关柜在工作，试验位置都应能锁定。
9． 母线与支线有标明相别的颜色，A、B、C 相分别为黄、绿、红色、相序按设计院图纸要求。
10． 由高压开关柜引至直流信号屏的控制电缆由高压开关柜厂提供。
(四)、柜内元件及要求详见图纸，投标时应列出所用厂家、名称及型号。
主要电器元件，须选用ABB、施耐德或其它国际知名品牌。
交货时须附元器件及材料供货商证书。
主要电器元件表筑龙网WW W.ZH UL ON G.C注：投标人可做适当调整。
（五）、投标人应提供的图纸及资料：1、开关柜内部安装接线图、接线端子排列图，招标人应对内部接线的正确性和设备功能负完全责任。
2、接地和试验设备的说明和技术要求3、备品、备件及辅助设备清单4、开关柜内部与外部接线图要清楚，图中应表示现场的连接部分（如分段运输），招标人要列出所有的外部的电缆连接资料5、开关柜的安装手册和资料，包括安装、调试、贮存、运行、维护等注意事项与方法6、产品试验报告、检验报告、鉴定证书二、免维护直流屏技术要求1．参照图纸要求，严格按国家及部颁标准制造。
2．交流三相电源380／220V引入，电池为免维护，容量65Ah。
直流屏出线：两路合闸电源，两路控制电源，两路信号电源。
直流屏应选为标准成套装置。
3．规格型号：BROSC30-65-220/220 ，具体尺寸见图纸。
4．全封闭型结构，外壳防护等级为IP21。
筑龙网WW W.ZH UL ON G.COM5．柜体采用冷轧敷铝锌钢板，注明生产厂、品牌及板厚。
6．投标人必须以表格形式列出屏内各元器件的名称、生产厂、品牌、规格型号及技术参数和单价。
7．直流屏管理需带微处理器，投标时注明生产厂、品牌、主要技术参数及单价。
三、微机综合保护监控装置（一）招标设备名称及数量微机综合保护监控装置 数量：1套（带通信电缆，含计算机显示屏 1台，自带UPS 保护器及过压保护器）以签订合同时数量为准。
（二）、环境条件：环境温度、湿度等环境条件应满足秦皇岛地区使用要求（三）、规范与标准：除本规范的特别标准外，所有合同、设备包括供货方从他处获得的设备或附件，其设计、制造、检验、实验及设备的参数都必须满足下列标准：1．《电力系统继电保护及安全自动装置反事故措施要点》2．电力行业标准DL478-92《静态继电保护及安全自动装置通用技术条件》3．国家标准GB/T15145-94 《微机线路保护装置通用技术条件》 4． 国家电力通信中心 《实现变电站无人值班对调度自动化系统的基本要求》5．中华人民共和国能源部 《地区电网调度自动化设计技术规程》 6. 中华人民共和国能源部 《交流采样远动终端技术条件 》DL/T 30-19977. 电力行业标准DL400-91《继电保护和安全自动装置技术规程》筑龙网WW W.ZH UL ON G.COM上述标准和规范仅规定了最低要求。
（四）招标设备的功能及要求 1总体要求（1）系统硬件设备选用标准化产品，配置灵活、功能可扩、利于运行维护。
系统硬件设备必须具备足够的抗强电场、强磁场干扰能力，具备抗冲击耐压的能力。
任何局部故障，不应使系统瘫痪。
系统配置充分考虑冗余度。
系统的软硬件配置应合理，保证整个系统实时多任务的可靠性、可用性、可维护性、可扩展性。
软件系统应是模块化结构，能够根据应用需要进行裁剪和生成。
（2）系统运行于WINDOWS2000 Server 平台上，如果系统升级，供货商提供的该系统同样能正常运行而不受影响，提供的通道与通讯管理单元采用分布式国际标准的以太网网络结构，采用高性能集线器（Hub）或网络交换机联网，以TCP/IP 协议交换数据。
（3）提供所投标系统所用的设备装置及主要设备、材料型号规格、制造商、产地、数量、价格的详细清单。
（4）提供系统软件的维护及升级方案。
（5）向楼宇管理计算机提供信号，通讯电缆的长度为配电室到一层中控室的距离（投标人据图纸或实测，该电缆由投标人提供并铺设）。
（6）提供所投标产品由国家权威部门颁发的产品检测报告及产品鉴定证书。
（7）所有投标人提供的硬件、软件均应提供原产地证明、授权使用证明、最终用户证书、质量保证书、装箱单、说明书、操作手册等有关证明材料，保证委托人为设备、软件的合法使用人，并具备相应的使用知识。
（8）中标人应根据设计院的图纸对高压柜所含微机综合保护与测控装置的综合自动化系统作深化设计，提供深化设计的系统图、原理筑龙网WW W.ZH UL ON G.COM图及二次接线图，所作的设计应得到设计院和供电管理部门的认可后方可实施。
2．系统功能（1）集保护、测量、监视、控制、通信等多种功能于一体； （2）配备保护逻辑和控制逻辑可编程功能,采用电气工作人员熟悉的逻辑图编程；（3）双通讯接口可组成主备或同时运行的双网结构，保证信息传输的实时性和可靠性；（4）具有高速运算和实时信号处理能力；（5）保护功能完全不依赖于通信网络，通讯故障不影响保护正常运行；（6）机箱采用电磁屏蔽性好、抗机械振动，适合于分布式就地安装在开关柜上；（7）采用表面贴工艺，重要器件如互感器、继电器、液晶显示器、接线端子等均采用国内外知名企业的成熟产品保证装置平均无故障时间大于110000 小时；（8）国际通用输入电源模块，兼容85-265V 交流或直流工作电源；（9）断路器操作回路要求具有机卡保护功能。
（10） 具有完善的自检能力，能自动告警，能有效防止接线错误和非正常运行引起的装置永久性损坏；（11） 出口采用双光耦、双继电器，内部多重逻辑和继电器闭锁，确保出口可靠不误动；（12） 开入信号可以独立选择使用+24--+220V的不同电源。
（13） 其它功能参见：UFit-u微机通用保护测控装置 3．软件要求（1）软件内置微机软件五防功能开关、隔离刀闸、接地刀闸、临时筑龙网WW W.ZH UL ON G.COM接地线相关联为一个对象，遥控合闸、拉合刀闸、封接地线进行五防检查，操作不合理时，系统拒绝执行并给出相应错误提示，避免误操作。
（2）接收、监视、记录变电所运行信息。
（3）监视、记录变电所综合自动化系统模块运行状态、主要参数、模块间通讯化状况。
（4） 数据采集与处理。
（5） 统计计算，对实时数据进行统计、分析、计算，通过计算产生负荷的日/月/年最大值、最小值，要求能实时记录高压10KV，低压400v 母线电压值，并能打印出来。
（6） 实时数据库，能对其正确性进行验证，支持在线重读，支持记录的拷贝、替换、插入、删除、查找、排序，可按用户要求进行组合查询、组合排序，自动保存人工置入点数值，系统重起时不会丢失，编辑、管理应为全图形界面。
（7） 历史数据库和历史文件：日报数据保留6个月、月报数据保留2年并提示存入光盘；对历史数据进行日、月检索，能对历史数据库的数据进行操作；对任一数据进行日、月统计，并指明该数据在该日的最大值、最小值以及出现的时间，该数据在某月的最大值、最小值、平均值以及出现的时间；保留告警时间（形状变位、线路越限、保护告警）2年；对历史数据库中6个月内的日报数据可进行回顾打印；对历史数据库中2年内的月报数据可进行回顾打印，并能根据指标方要求设计各种报表形式。
（8） 画面显示：系统图、主接线图及报表等，可上下、左右移动、缩放，各接线图显示，负荷显示，断路器、隔离开关状态显示、模拟量参数显示，状态量参数显示，电度量参数显示；负荷曲线图：曲线上方有指定点的数值显示，曲线可左右移动显示；电压棒图：可自行定义10KV 等各级电压，并在棒图的下方有当前值显示；事故追忆显示：可显示事筑龙网WW W.ZH UL ON G.COM故前5分钟，事故后10分钟的相关电压、电流、有功、无功等量；事故显示：状态量的变位，模拟量的越限，通信状况；曲线图、饼形图、表计图、趋势图和表格数据等；有保护设备配置图、保护设备工况图、保护定值图；能表示出各套保护设备的投切情况、整定值、压板位置等。
（9） 报表显示和打印：有各种实时报表、趋势曲线、日报表、月报表、季报表、年报表（负荷报表、电压报表、负荷曲线等）； （10） 事件顺序记录显示与打印。
（11） 通讯故障监视、异常报警；通讯报文显示、打印、存储。
（12） 维护功能：所有修改都可在线进行。
（13） 根据招标人的要求，免费接收来自低压配电柜（22台）的馈电回路的监测信号，显示记录各种状态及参数。
4．技术参数（1）画面响应时间<1S,命令传送时间<1S。
（2）系统可用率>99.99%，实时数据最短刷新周期可调（5S）。
