(技术规范标准)中华人民共和国电力行业标准DL—静态继电保护及安全自动装置通用技术条件

电力装置的继电保护和自动装置设计规范GBGB（“国家标准”）是中华人民共和国政府颁布的一种行政法规，是保障人们生命、财产和社会利益安全的重要法规。

电力装置的继电保护和自动装置设计规范GB是国家标准的一部分，旨在规定电力装置的继电保护和自动装置的设计规范，以保障人们使用电力装置的安全。

本文将对电力装置的继电保护和自动装置设计规范GB进行详细讲解。

一、背景介绍电力是现代工业的基础，电力装置是电力系统的核心组成部分。

为了保障电力设施、生产、建筑等人们日常生活中需要使用到的领域的正常运行，必须对其进行有效的继电保护和自动装置设计。

因此，国家标准GB代表了中国电力工程的最高要求。

二、主要内容1. 范围本规范适用于交流500kV及以下电网和直流500kV及以下电网的电力装置继电保护和自动装置的设计规范。

2. 设计流程本规范规定了电力装置的继电保护和自动装置的设计流程，主要包括任务书的编制、设计方案的编制、标准件、基础件的选型、系统的联调、运行、监测及维护等环节。

对于设计过程中使用到的软件、设备、材料等进行了限制和要求。

3. 设计技术要求本规范规定了电力装置的继电保护和自动装置的设计技术要求，主要包括：前置处理：采用合适的前置处理电路，来提高系统的性能。

选用保护：根据电力设施的实际需求，合理选择各种保护继电器，选用恰当的保护装置并设置保护的阈值、延时等参数。

装置设计：设计适当的自动装置，并对设备的组合和调试进行检查。

联锁与互锁：选用合适的联锁与互锁，确保设备正常运行。

备用保护和自动切换：为了保障系统的灵活性和容错能力，必须选择合适的备用保护和自动切换装置。

4. 试验和检验本规范规定了电力装置的继电保护和自动装置的试验和检验方法，主要包括交流电气试验、直流电气试验、继电器保护试验、自动控制装置试验、通道检测和防护动作试验等。

通过试验和检验，可以保证系统的可靠性和稳定性。

三、结语电力装置的继电保护和自动装置设计规范GB是国家标准的重要组成部分，其规定的设计流程、技术要求、试验和检验方法等，对电力设施的正常运行至关重要。

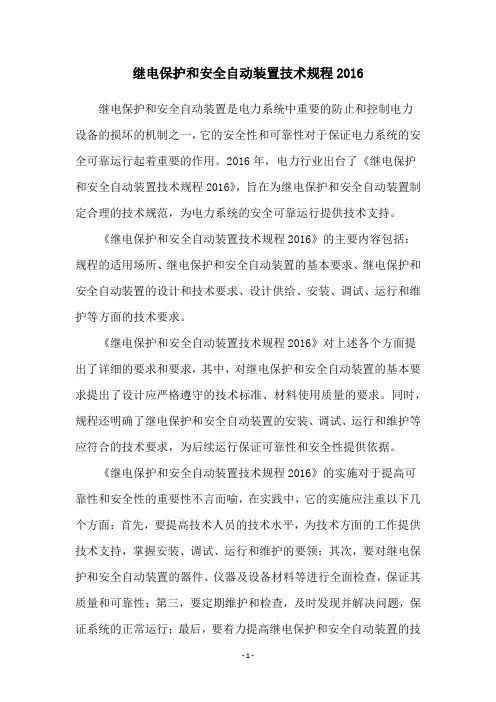

继电保护和安全自动装置技术规程2016 继电保护和安全自动装置是电力系统中重要的防止和控制电力设备的损坏的机制之一，它的安全性和可靠性对于保证电力系统的安全可靠运行起着重要的作用。

2016年，电力行业出台了《继电保护和安全自动装置技术规程2016》，旨在为继电保护和安全自动装置制定合理的技术规范，为电力系统的安全可靠运行提供技术支持。

《继电保护和安全自动装置技术规程2016》的主要内容包括：规程的适用场所、继电保护和安全自动装置的基本要求、继电保护和安全自动装置的设计和技术要求、设计供给、安装、调试、运行和维护等方面的技术要求。

《继电保护和安全自动装置技术规程2016》对上述各个方面提出了详细的要求和要求，其中，对继电保护和安全自动装置的基本要求提出了设计应严格遵守的技术标准、材料使用质量的要求。

同时，规程还明确了继电保护和安全自动装置的安装、调试、运行和维护等应符合的技术要求，为后续运行保证可靠性和安全性提供依据。

《继电保护和安全自动装置技术规程2016》的实施对于提高可靠性和安全性的重要性不言而喻，在实践中，它的实施应注重以下几个方面：首先，要提高技术人员的技术水平，为技术方面的工作提供技术支持，掌握安装、调试、运行和维护的要领；其次，要对继电保护和安全自动装置的器件、仪器及设备材料等进行全面检查，保证其质量和可靠性；第三，要定期维护和检查，及时发现并解决问题，保证系统的正常运行；最后，要着力提高继电保护和安全自动装置的技术水平，持续改进和完善，以更好地满足电力系统的安全可靠运行要求。

《继电保护和安全自动装置技术规程2016》是电力行业为实现安全可靠运行做出的重要贡献，它的实施不仅是保障电力系统安全可靠运行的前提，也是实现电力系统安全可靠运行的重要保障，是电力行业致力于提高电力系统运行安全可靠性的重要举措。

因此，本文针对《继电保护和安全自动装置技术规程2016》的实施，提出了具体的要求和建议，旨在帮助电力行业更好地实现安全可靠运行，以保障电力系统的安全性和可靠性。

中华人民共和国电力行业标准静态发电机逆功率保护装置技术条件DL/T528—93中华人民共和国电力工业部1993-12-22批准1994-05-01实施1主题内容与适用范围本标准规定了各种发电机逆功率保护装置的型式、额定参数、技术要求、试验方法及检验规则等。

本标准适用于各种发电机逆功率保护装置。

2引用标准GB6162静态继电器及继电保护装置的电气干扰试验GB7261继电器及继电保护装置基本试验方法DL478静态继电保护及安全自动装置通用技术条件3产品的型式、额定参数和外形尺寸3.1型式3.1.1本装置的安装方式为嵌入式。

3.1.2本装置结构为插件式背后接线方式。

3.2额定参数3.2.1交流额定电压：()V3/100V100/100。

3.2.2交流额定电流：1、5A。

3.2.3额定频率：50Hz。

3.3外形尺寸由企业标准规定。

3.4重量由企业标准规定。

4技术要求4.1工作大气条件a.环境温度：-5～+40℃；b.相对湿度：5%～95%；c.大气压力：86～106kPa。

4.2仲裁大气条件a.环境温度：20±2℃；b.相对湿度：60%～70%；c.大气压力：86～106kPa。

4.3正常试验大气条件a.环境温度：+15～+35℃；b.相对湿度：45%～75%；c.大气压力：86～106kPa。

4.4周围环境装置的使用地点应无爆炸危险，无腐蚀性气体和导电尘埃，无严重霉菌，无剧烈振动源，有防雨、雪、风、沙、尘及防静电措施。

4.5直流电源4.5.1输入电压：a.额定电压：110、220V；b.允许偏差：-20%～+10%；c.纹波系数小于5%。

4.5.2逆变电源输出电压：a.额定电压：+5、±12(±15)、+24V；b.允许偏差及纹波系数由企业标准规定。

4.6直流电源功率消耗由企业标准规定。

4.7交流回路功率消耗a.交流电压回路在额定电压下每相小于1V A；b.交流电流回路在额定电流下每相小于1V A。

继电保护及电网安全自动装置检验条例中华人民共和国水利电力部关于颁发《继电保护及电网安全自动装置检验条例》的通知(87)水电电生字第108号现正式颁发《继电保护及电网安全自动装置检验条例》，自1988年1月起执行。

原电力工业部1958年颁发的《继电保护及系统自动装置检验条例》同时停止执行。

各单位应组织有关人员学习贯彻本条例，并创造条件配备所需的试验设施。

在执行本规程中，如有问题或意见，请随时告部。

1987年11月26日1 检验种类及期限所有继电保护装置与电网安全自动装置及其回路接线(以后简称装置)，必须按本条例的要求进行检验，以确定装置的元件是否良好，回路接线、定值及特性等是否正确。

1.1 检验分为三种：1.1.1 新安装装置的验收检验。

1.1.2 运行中装置的定期检验(简称定期检验)。

1.1.3 运行中装置的补充检验(简称补充检验)。

1.1.4 对新型的装置(指未经部级鉴定的产品)，必须进行全面的检查试验，并经网(省)局继电保护运行部门审查，其技术性能满足电网安全要求时，才能在系统中试用(投入跳闸)。

1.2 定期检验分为三种：1.2.1 全部检验。

1.2.2 部分检验。

1.2.3 用装置进行断路器跳合闸试验。

1.3 补充检验分为四种：1.3.1 装置改造后的检验。

1.3.2 检修或更换一次设备后的检验。

1.3.3 运行中发现异常情况后的检验。

1.3.4 事故后检验。

1.4 新安装装置的验收检验，在下列情况时进行：1.4.1 当新装的一次设备投入运行时。

1.4.2 当在现有的一次设备上投入新安装的装置时。

1.4.3 当对运行中的装置进行较大的更改或增设新的回路时，其检验范围由基层局、厂继电保护机构根据具体情况确定，但对由网(省)局管辖的装置，其检验范围应事先征得网(省)局继电保护机构同意。

未按本条例的要求进行检验的新安装的及经过改造的装置禁止投入运行。

由于制造质量不良，不能满足检验要求的装置，原则上应由制造厂负责解决，属于普遍性的问题，应向有关上级部门报告。

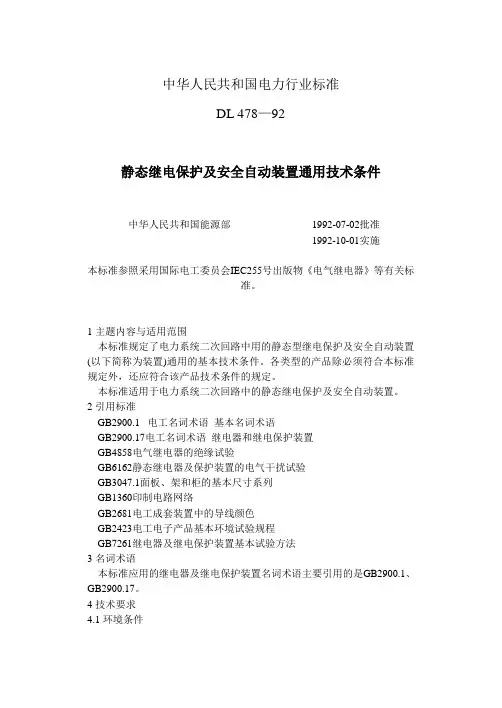

中华人民共和国电力行业标准DL 478—92静态继电保护及安全自动装置通用技术条件中华人民共和国能源部1992-07-02批准1992-10-01实施本标准参照采用国际电工委员会IEC255号出版物《电气继电器》等有关标准。

1 主题内容与适用范围本标准规定了电力系统二次回路中用的静态型继电保护及安全自动装置(以下简称为装置)通用的基本技术条件。

各类型的产品除必须符合本标准规定外，还应符合该产品技术条件的规定。

本标准适用于电力系统二次回路中的静态继电保护及安全自动装置。

2 引用标准GB2900.1 电工名词术语基本名词术语GB2900.17电工名词术语继电器和继电保护装置GB4858电气继电器的绝缘试验GB6162静态继电器及保护装置的电气干扰试验GB3047.1面板、架和柜的基本尺寸系列GB1360印制电路网络GB2681电工成套装置中的导线颜色GB2423电工电子产品基本环境试验规程GB7261继电器及继电保护装置基本试验方法3 名词术语本标准应用的继电器及继电保护装置名词术语主要引用的是GB2900.1、GB2900.17。

4 技术要求4.1 环境条件根据装置在使用、贮存、试验中可能遇到的实际环境条件，本标准规定了装置正常工作的环境条件、贮存温度及正常的试验大气条件。

如果所测的参数随温度和(或)气压的变化规律为已知，就在规定的正常试验大气条件下测量参数值。

有必要时，可通过计算校正到规定的基准标准大气条件下的参数值。

本标准规定的基准标准大气条件如下：4.1.1 正常工作的大气条件a.额定的环境温度：0～35℃；-5～+40℃；-10～55(50)1)℃。

b.相对湿度≤90%(相对湿度为90%时，环境温度不低于25℃，继电器内无凝结及冰形成)。

c.大气压力80～110kPa。

注：1)括号内的数值为根据用户或制造单位的需要和可能来确定的数值，下同。

4.1.2 基准的标准大气条件a.环境温度20±2℃；b.相对湿度45%～75%；c.大气压力86～106kPa。

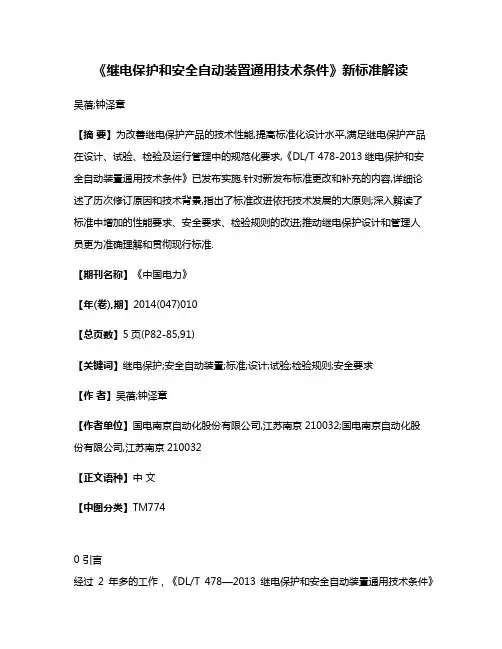

《继电保护和安全自动装置通用技术条件》新标准解读吴蓓;钟泽章【摘要】为改善继电保护产品的技术性能,提高标准化设计水平,满足继电保护产品在设计、试验、检验及运行管理中的规范化要求,《DL/T 478-2013继电保护和安全自动装置通用技术条件》已发布实施.针对新发布标准更改和补充的内容,详细论述了历次修订原因和技术背景,指出了标准改进依托技术发展的大原则;深入解读了标准中增加的性能要求、安全要求、检验规则的改进;推动继电保护设计和管理人员更为准确理解和贯彻现行标准.【期刊名称】《中国电力》【年(卷),期】2014(047)010【总页数】5页(P82-85,91)【关键词】继电保护;安全自动装置;标准;设计;试验;检验规则;安全要求【作者】吴蓓;钟泽章【作者单位】国电南京自动化股份有限公司,江苏南京210032;国电南京自动化股份有限公司,江苏南京210032【正文语种】中文【中图分类】TM7740 引言经过2年多的工作，《DL/T 478—2013继电保护和安全自动装置通用技术条件》[1]（以下简称DL/T 478—2013标准）已经正式实施。

该标准是继电保护和安全自动装置产品的通用基础技术标准。

电力系统二次设备是对一次设备进行控制、调节、保护和监测的系统，其中继电保护和安全自动装置是电力系统二次设备的重要组成部分，包括各类主设备的各种继电保护装置、不同电压等级输电线路的各种继电保护装置和各类区域电网的各种安全自动装置。

按构成和工作原理划分继电保护装置主要有电流速断保护、电流延时速断保护、过电流保护、过电压保护、低电压保护、差动保护、距离保护、方向保护、纵联保护、过负荷保护、瓦斯保护、温度保护、自动重合闸装置、低周波减载、备用电源自投、同期并列与解列等继电保护装置[2]。

DL/T 478—2013标准是在智能电网进行技术升级换代背景下进行修订的，修订后标准的技术性能、安全要求技术指标有较大提高，检验方法和检验规则有较大改变，为使广大的继电保护设计人员在产品设计、制造、试验和运行中很好地理解和使用新标准，本文介绍了标准的修订过程，主要的技术指标差异和技术水平分析，以便继电保护设计研发人员理解和参考。

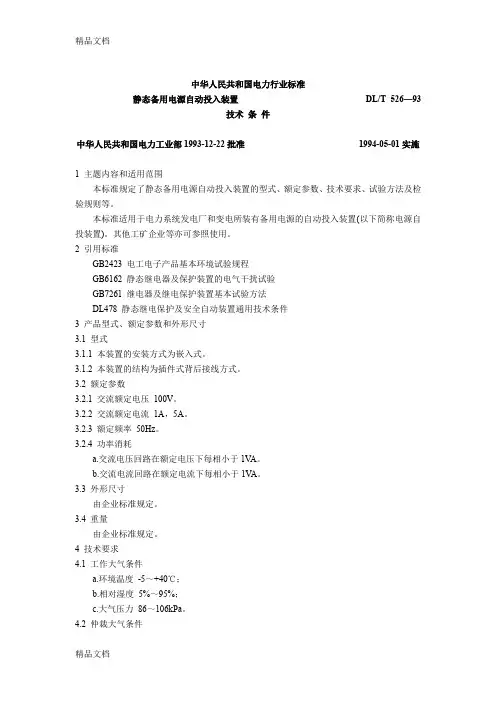

中华人民共和国电力行业标准静态备用电源自动投入装置DL/T526—93技术条件中华人民共和国电力工业部1993-12-22批准1994-05-01实施1主题内容和适用范围本标准规定了静态备用电源自动投入装置的型式、额定参数、技术要求、试验方法及检验规则等。

本标准适用于电力系统发电厂和变电所装有备用电源的自动投入装置(以下简称电源自投装置)。

其他工矿企业等亦可参照使用。

2引用标准GB2423电工电子产品基本环境试验规程GB6162静态继电器及保护装置的电气干扰试验GB7261继电器及继电保护装置基本试验方法DL478静态继电保护及安全自动装置通用技术条件3产品型式、额定参数和外形尺寸3.1型式3.1.1本装置的安装方式为嵌入式。

3.1.2本装置的结构为插件式背后接线方式。

3.2额定参数3.2.1交流额定电压100V。

3.2.2交流额定电流1A，5A。

3.2.3额定频率50Hz。

3.2.4功率消耗a.交流电压回路在额定电压下每相小于1V A。

b.交流电流回路在额定电流下每相小于1V A。

3.3外形尺寸由企业标准规定。

3.4重量由企业标准规定。

4技术要求4.1工作大气条件a.环境温度-5～+40℃；b.相对湿度5%～95%；c.大气压力86～106kPa。

4.2仲裁大气条件a.环境温度20±2℃；b.相对湿度60%～70%；c.大气压力86～106kPa。

4.3正常试验大气条件a.环境温度+15～+35℃；b.相对湿度45%～75%；c.大气压力86～106kPa。

4.4周围环境装置的使用地点应无爆炸危险、无腐蚀性气体及导电尘埃、无严重霉菌、无剧烈振动源。

有防御雨、雪、风、沙、尘及防静电措施。

4.5直流电源4.5.1输入电压：a.额定电压110、220V；b.允许偏差-20%～+10%；c.纹波系数不大于±5%。

4.5.2逆变电源输出电压：a.额定电压+5、±12(±15)、+24V；b.允许偏差及纹波系数由企业标准规定。

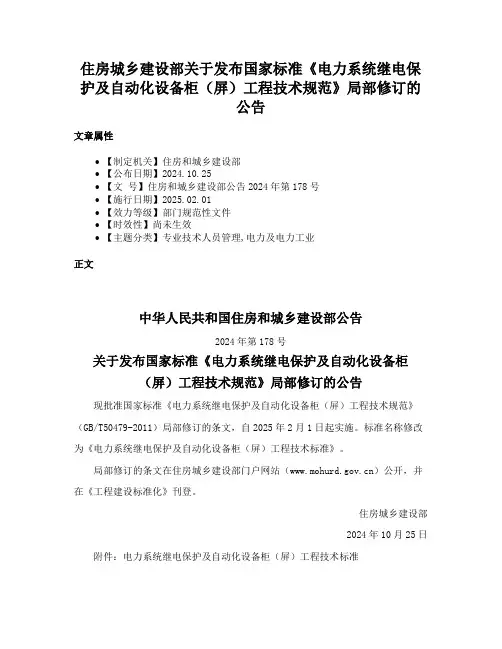

住房城乡建设部关于发布国家标准《电力系统继电保护及自动化设备柜（屏）工程技术规范》局部修订的
公告
文章属性
•【制定机关】住房和城乡建设部
•【公布日期】2024.10.25
•【文号】住房和城乡建设部公告2024年第178号
•【施行日期】2025.02.01
•【效力等级】部门规范性文件
•【时效性】尚未生效
•【主题分类】专业技术人员管理,电力及电力工业
正文
中华人民共和国住房和城乡建设部公告
2024年第178号
关于发布国家标准《电力系统继电保护及自动化设备柜（屏）工程技术规范》局部修订的公告现批准国家标准《电力系统继电保护及自动化设备柜（屏）工程技术规范》（GB/T50479-2011）局部修订的条文，自2025年2月1日起实施。

标准名称修改为《电力系统继电保护及自动化设备柜（屏）工程技术标准》。

局部修订的条文在住房城乡建设部门户网站（）公开，并在《工程建设标准化》刊登。

住房城乡建设部
2024年10月25日附件：电力系统继电保护及自动化设备柜（屏）工程技术标准。

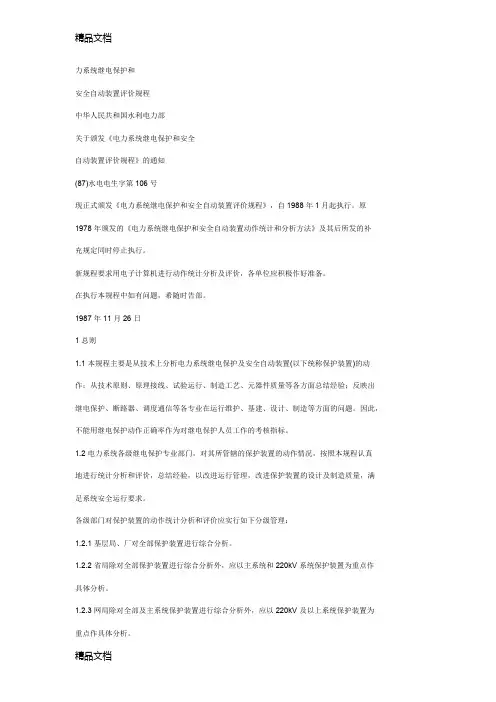

力系统继电保护和安全自动装置评价规程中华人民共和国水利电力部关于颁发《电力系统继电保护和安全自动装置评价规程》的通知(87)水电电生字第106 号现正式颁发《电力系统继电保护和安全自动装置评价规程》，自1988 年1 月起执行。

原1978 年颁发的《电力系统继电保护和安全自动装置动作统计和分析方法》及其后所发的补充规定同时停止执行。

新规程要求用电子计算机进行动作统计分析及评价，各单位应积极作好准备。

在执行本规程中如有问题，希随时告部。

1987 年11 月26 日1 总则1.1 本规程主要是从技术上分析电力系统继电保护及安全自动装置(以下统称保护装置)的动作；从技术原则、原理接线、试验运行、制造工艺、元器件质量等各方面总结经验；反映出继电保护、断路器、调度通信等各专业在运行维护、基建、设计、制造等方面的问题。

因此，不能用继电保护动作正确率作为对继电保护人员工作的考核指标。

1.2 电力系统各级继电保护专业部门，对其所管辖的保护装置的动作情况，按照本规程认真地进行统计分析和评价，总结经验，以改进运行管理，改进保护装置的设计及制造质量，满足系统安全运行要求。

各级部门对保护装置的动作统计分析和评价应实行如下分级管理：1.2.1 基层局、厂对全部保护装置进行综合分析。

1.2.2 省局除对全部保护装置进行综合分析外，应以主系统和220kV 系统保护装置为重点作具体分析。

1.2.3 网局除对全部及主系统保护装置进行综合分析外，应以220kV 及以上系统保护装置为重点作具体分析。

1.2.4 部主管部门在各网、省局统计分析的基础上，综合有关的统计数据，并以220kV 及以上系统保护装置为重点，对全国的保护装置的动作情况作具体分析。

所有分析应简明扼要地总结运行经验及教训，并能有针对性地指导实际工作。

1.3 列入统计评价的保护装置如下：1.3.1 发电机、调相机、变压器、母线、电动机、静电电容器、电抗器、架空线及电缆线路的继电保护装置，但不包括高低压熔断器、一次直接动作式跳闸线圈、低压脱扣线圈、厂用电动机组的联动装置、厂用低压电动机的热力继电器等。
