压力管道设计基本要求.ppt

格式：ppt
大小：2.10 MB
文档页数：91

下载文档原格式

《压力管道》PPT课件教学内容

合物的火花或高温
GB50058—92《爆炸和火灾危险环境电力装置设计规范》
工艺设计、联锁保护
31
其它安全设计
经过道路的管道必须有一定的架空高度
➢ 只有人员通行的净高度不小于2.2m
➢ 通行大型车辆的净高度要留4.5m
➢ 跨越铁路的净高度则不小于5.5m
32
33
其它安全设计
法兰的位置避免处于人行通道和机泵上方。输送腐蚀性介质管道上的法兰要设安全防护罩。
• 对于需长期施工的工程，其管道的布置设计应统一规划，力求做到施工、生产、维修互不影响。
• 永久性的工艺、热力管道不得穿越工厂的发展用地。 • 在确定进出装置（单元）的管道方位与敷设方式时，应
做到内外协调。 • 厂区内的全厂性管道的敷设，应与厂区内的装置（单
元）、道路、建筑物等协调，避免管道包围装置（单
小分类
名称
铸铁管
高级铸铁管、延性铸铁管
碳素钢管
普通钢管、高压钢管、高温钢管
低合金钢
低温用钢管、高温用钢管
合金钢
奥氏体钢管
铜及铜合金铜管、铝黄铜、铝砷高强度黄铜、铜、镍、蒙乃尔合金、耐蚀耐热镍基合金
铅管、铝管、钛管
橡胶软管、橡胶衬里管
聚氯乙烯、聚乙烯、聚四氟乙烯
石棉管
混凝土管
玻璃管、玻璃衬里管
钢塑复合管、铝塑复合管
精选ppt43表62管子分类表按用途分类输送用传热用结构用其它用按材质分类金属管非金属管按形状分类套管双层管翅片管各种衬里管特殊用622一管子一管子分类精选ppt44表63不同用处分类表输送用及传热用普通配管用压力配管用高压用高温用高温耐热用低温用耐腐蚀普通结构用高强度结构用机械结构用油井用试锥用高压瓦斯容器用无缝钢管精选ppt45铅管铝管钛管铜管铝黄铜铝砷高强度黄铜铜镍蒙乃尔合金耐蚀耐热镍基合金铜及铜合金有色金属管奥氏体钢管合金钢低温用钢管高温用钢管低合金钢普通钢管高压钢管高温钢管碳素钢管钢管高级铸铁管延性铸铁管铸铁管铁管金属管名称小分类中分类大分类钢塑复合管铝塑复合管钢塑复合管复合管玻璃管玻璃衬里管玻璃陶瓷管混凝土管混凝土管石棉管石棉管聚氯乙烯聚乙烯聚四氟乙烯塑料管橡胶软管橡胶衬里管橡胶管非金属管表64不同材质分类表精选ppt46二管子的规格尺寸直径和壁厚

压力管道设计基本要求

三、压力管道的材料与管部件
1. 管道等级表的内涵
2. 管道特性表的内涵 3. 设计压力和设计温度的确定
4. 材料的选择
5. 管道等级的确定 6. 管道标准和壁厚的确定 7. 法兰、垫片和紧固件的选择 8. 阀门与管件
1、管道等级表的内涵
根据生产流程和管道输送介质的物性、压力、温度等编制的管道等级表是压力管道设计的基本依据；管道等级表的内容包含针对输送介质的管道、管件、阀门、法兰、垫片、紧固件、安全设施等在内的标准、型号、规格和技术参数；
4、压力管道的分类和分级
关于工业管道（1）工业管道的范围：工业管道的使用范围仅限于企业、事业单位内部，（包括延伸出工厂边界线，但归属于企、事业单位管辖的工艺管道）主要有别于公用管道。分三类：工艺管道、公用工程管道、辅助管道；（2）工业管道的服务对象：服务对象强调的是为企业、事业单位的生产服务。（3）工业管道的属性：这类压力管道为企、事业单位所有，属于单位管辖。（4）介质特性：介质种类多、压力温度范围大。
二、压力管道设计要求与程序
1、压力管道设计应熟悉的规范 2、压力管道设计常备的手册 3、压力管道设计的总体要求
4、压力管道设计基本程序
1、压力管道设计应熟悉的规范
GBJ50016-2006 建筑设计防火规范 GB50160-92 石油化工企业设计防火规范 GB5044-85 职业性接触毒物危害程度分级 GB50316-2000 工业金属管道设计规范 GB50235-97 工业金属管道工程施工及验收规范 GB50236-98 现场设备工业管道焊接工程施工及验收规范 GB50264-97 工业设备及管道绝热工程设计规范 SDGJ6-90 火力发电厂汽水管道应力计算技术规定 DL/T5054－1996 火力发电厂汽水管道设计技术规定

压力管道规范工业管道ppt课件

SHC SHD
1 毒性程度为极度危害介质管道（苯管道除外）
2 毒性程度为高度危害介质的丙烯腈、光气、二硫化碳和氟化氢介质管道
3 设计压力大于或等于10.0MPa的介质管道
1 毒性程度为极度危害介质的苯管道
2 毒性程度为高度危害介质管道（丙烯腈、光气、二硫化碳和氟化氢管道除外）
3 甲类、乙类可燃气体和甲A类液化烃、甲B类、乙A 类可燃液体介质管道
管道补偿器的安装和调整应当按照标
准和设计文件的规定进行。并进行预
拉伸或者预压缩。
可编辑ppt
17
二、压力管道的安全性能要求和防护（3）管道的结构要求
（C）支承
管道支承的作用：
1．支持管道由于自身和管内流体的重量，以及保温、风载、雪载、冰载等外加载荷，抵消由此而发生的弯曲变形。
2．传递管道由于热变形而产生的作用力，使管道的位移限制在规定范围内；
（B）管道系统自身的影响:管道系统布置、管道应力计算、组成件的选用和压力设计、柔性分析和支承设计、管道制作安装和检验等。
（C）外部因素的影响:环境（气温、风载、雪载、结冰等
气候条件，雷击，地震和火灾等），相关设备和仪表的
振动、脉动、水锤、剧烈循环荷载和仪表故障，以及人
为操作失误和缺乏维护等可。编辑ppt
力。计算的最大位移应力范围就是从
最低温度到最高温度的全补偿值进行
计算的应力。
可编辑ppt
23
二、压力管道的安全性能要求和防护
（6）管道系统的安全规定（A）超压保护
１．在运行中可能超压的管道系统均应设置安全阀、爆破片等泄压装置。
２．不宜使用安全阀的场合可用爆破片。
可编辑ppt
24
二、压力管道的安全性能要求和防护

压力管道基础知识PPT幻灯片课件

12、有毒流体：这类物质泄漏到环境中，被人吸入或与人体接触，如治疗不及时不至于对人体造成不易恢复的危害。相当于现行国家标准《职业性接触毒物危害程度分级》中Ⅱ 级及以下危害程度的毒物。如二硫化碳、四氯化碳、硫化氢、甲醛、苯胺等。
1 压力管道的定义、分类及常用术语
13、有腐蚀液体：指能灼伤人体组织并对材料造成损坏的液体，如硝酸、硫酸等。 14、闪点：指液体挥发的蒸汽与空气混合物可被点燃（闪燃）的最低温度。如石油（-32℃～-7℃）、乙醚（-45℃） 15、可燃气体：指与空气混合达到一定浓度，遇明火产生爆炸的气体。 16、可燃液体：指闪点高于45 ℃的液体。如-35号柴油、甘油、重柴油、变压器油等。
大庆油田特种作业安全培训中心
压力管道作业人员培训
第三教研组原理
事故案例1
某厂在消防管道有气体压力的情况下，拆卸法兰，法兰迸出，击伤一作业人员，导致死亡。
2
某厂进行消防管道改造，在事故发生前5天已进行了气密加压试验，压力为0.5MPa，但试验后未对管道进行泄压。 4月12日，一名作业人员拆卸法兰，当拧松最后一个螺丝时，气体冲开法兰，迸出的法兰将一作业人员胸部击伤，导致死亡。
1 压力管道的定义、分类及常用术语
11、剧毒流体：相当于现行国家标准《职业性接触毒物危害程度分级》中Ⅰ级危害程度的毒物。
如有极少量这类物质泄漏到环境中，被人吸入或人类接触，即使迅速治疗，也能对人体造成严重和难以治疗的伤害物质。如汞及化合物、苯、对硫磷等。
1 压力管道的定义、分类及常用术语
P129
2 压力管道的组成
三、管法兰法兰用于管道组成件可拆连接点处相邻元件间的连接，或者
为了制造、安装、检修的方便而采用的一种管道连接形式。法兰按材料分为：钢制法兰、铸铁法兰、非金属材料法兰。法兰按结构分为：平焊法兰、整体法兰、对焊法兰、螺纹法

《压力管道基础知识》课件

焊接工艺
采用合适的焊接工艺，确保管道连接处的质量，防止焊接缺陷的产生。
安装质量检测
对安装完成的管道进行质量检测，包括外观检查、无损检测等，确保管道安装质量符合要求。
防腐与绝热
根据管道的使用环境和介质特性，采取相应的防腐和绝热措施，提高管道的使用寿命和安全性。
压力管道的验收
验收程序
按照相关规定和标准，制定验收程序和标准，确保验收工作的规范性和准确性。
压力管道安全监管
政府特种设备安全监督管理部门负责对压力管道进行安全监管，通过定期检验、监督检查等方式，确保压力管道的安全运行。
压力管道的维护保养
01 02
压力管道维护保养的重要性
压力管道在使用过程中，由于受到介质、温度、压力等因素的影响，可能会出现腐蚀、磨损等问题，因此，对压力管道进行定期的维护保养十分必要。
智能化
利用先进的信息技术实现管道的智能化管理和监控。
标准化
推动管道标准的制定和实施，提高管道的安全性和可靠性。
压力管道的新技术新工艺
高强度材料的应用
采用高强度材料制造管道，提高管道的承载能力和使用寿命。
智能检测技术
利用智能检测技术对管道进行实时监测和诊断，及时发现和解决潜在问题。
新型防腐技术
管道元件选择
管道应力分析
根据介质特性、工艺条件及设计压力等参数，选择合适的管道元件，如管子、阀门、法兰、垫片等。
对管道进行应力分析，确保管道在各种工况下的应力分布合理，防止因应力过大或过小引起的管道变形、破裂等问题。
压力管道的安装
施工准备
根据设计图纸和施工规范，进行现场勘测、材料准备等工作，确保施工顺利进行。
压力管道的特点

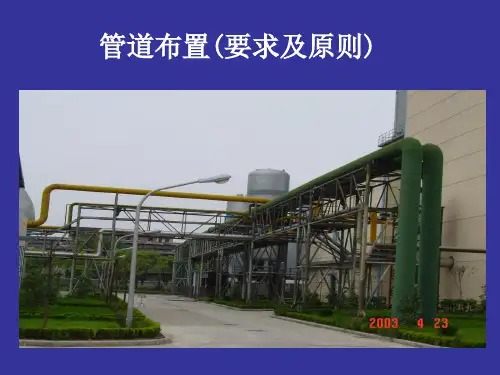

管道布置设计要求及原则.ppt

《工业设备及管道绝热工程设计规范》(GB50264-97）
《石油化工企业设计防火规范》（GB50160-92）《建筑设计防火规范》（GB50016-2006）《职业性接触毒物危害程度分级》（GB5044-85）《城镇燃气设计规范》（GB50028-2006）
《城市热力网设计规范》（CJJ34-2002）
国务院令第313号石油天然气管道保护条例国务院对确需保留的行政审批项目设定行政许可的决定
2003年3月11日
2009年1月24日 2001年8月2日
2003年6月1日
2009年5月1日 2001年8月2日
国务院令第412号
第249条
2004年6月29日
2004年7月1日
法律法规
序号 1 2 3 编号名称公布日期实施日期 1996年 4月23日 1991年 3月30日 2002年 4月24日 2005年 6月 8日 2009年 5月 8日 1996年 7月 1日 1991年 5月 1日 2002年 4月24日 2005年 6月 8日 2009年 8月 1日
厂区管道的敷设，应与厂区的道路、建筑物、构筑物等协调，减少管道与铁路、道路的交叉大直径管道应靠近管架柱子布置需设置“π”型补偿器的高温管道，应布置在靠近柱子处仪表和电气电缆槽架等宜布置在管架上层，工艺管道、腐蚀性介质管宜布置在下层管架设计，应预留10～20％余量 B类流体介质管道与电缆和氧气管道并行或交叉敷设时，其净距应符合规范要求
D类流体：指不可燃、无毒、设计压力小于或等于1.0MPa和设计温度高于-20℃〰186℃之间的流体。
可燃液体、可燃气体管道设计原则
管道不得穿越与其无关的建筑物

压力管道设计基础.ppt

压力管道安全技术基础专题讲座压力管道设计基础南工大
剧毒介质: 是指
被人吸入或与人体接触时，进入人体的量小于或等于4g 即会引起肌体严重损伤或致死，即使迅速采取治疗措施也不能恢复健康的物质。常用剧毒介质分极度危害和高度危害两个级别。
极度危害介质有：汞及其化合物、
砷及其无机化合物、氯乙烯、铬酸盐、重铬酸盐、黄磷、铍及其化合物、硫磷、羰基镍、八氟异丁酸、锰及其无机化合物、氰化物。
3 最高工作压力大于等于0.1MP a（表压，下同），输送介质为气（汽）体、液化气体的管道
4 最高工作压力大于等于0.1MPa，输送介质为可燃、易爆、有毒、有腐蚀性或最高工作温度高于等于标准沸点的液体的管道
5 前四项规定的管道的附属设施及安全保护装置等
压力管道安全技术基础专题讲座压力管道设计基础
压力管道根据不同的特性有各种不同的分类方法。
表1.2 管道分级(摘自SHJ3501-2002)
管道级别
适用范围
SHA 1.毒性程度为极度危害介质管道(苯管道除外)
2.毒性程度为高度危害介质的丙烯腈、光气、二硫化碳和

氟化氢介质管道
3.设计压力大于或等于10.0MPa输送有毒、可燃介质管道
SHB 1.毒性程度为高度危害介质管道 2.毒性程度为高度危害介质(丙烯腈、光气、二硫化碳和氟化氢管道除外) 3.甲类、乙类可燃气体和甲A类液化烃、甲B 类、乙A类可燃液体介质管道
阀门、法兰、垫片、紧固件。以及膨胀接头、挠性接头、耐压软管、疏水器、过滤器和分离器等。
(27) 管道支承件——管道安装件和附着件的总称。
(28)安装件——将负荷从管子或管道附着件上传递到支承结构或设
备上的元件。包括吊杆、弹簧支吊架、斜拉杆、平衡锤、松紧螺栓、支撑杆、链条、导轨、锚固件、鞍座、垫板、滚柱、托座和滑动支架等。

压力管道设计教学课件PPT

26 Company Logo
应避免管道受压力循环荷载、温度循环荷载以及其他循环交变荷载所引起的疲劳破坏。
设计中，应把管道支架和连接设备的位移应作为计算的条件。包括设备或支架的热膨胀、地基下沉、潮水流动、风载荷等产生的位移。
应注意不要超过材料韧性的允许范围。例如：当流体温度低于-191°时，选择管道材料和隔热材料时，应注意到空气会出现冷凝和氧气浓缩等现象。
当压力容器具有不同的操作工况时，应按最苛刻的压力与温
度的组合设定容器的设计条件，而不能按其在不同工况下各自的最苛刻条件确定设计温度和设计压力。
24 Company Logo
C 还应考虑的问题：
•当环境发生变化时，管道设计应采取一定措施。例如，管道中的蒸汽冷却时，应确定压力降低值。当管内产生真空时，管道应能承受低温下的外部压力，或采取破坏真空的预防措施。
31
Company Logo
材料
许用应力（MPa）取下列各值中的最小值
t b s n 3 .0 1 .6 1 .6 1 .5 1 .0 t t t b st ( 0.2 ) s ( 0.2 ) D n 1 .5 3 .0 1.5 1 .5 1 .0
t s
t D
• 管道所承受的静荷载，包括固定荷载和活荷载。活荷载: 包括输送流体的重力或试验用流体的重力、寒冷地区的冰、雪重力及其他活动的临时荷载等。固定荷载: 包括管道组成件、隔热材料以及由管道支撑引起的其他永久性荷载。
• 设计中应分析热膨胀或收缩的影响。
例如: 管道由于被约束: 发生热膨胀或冷缩而产生的作用力和力矩；由于管壁温度急剧变化产生的管壁应力及荷载；复合或衬里管道，因膨胀或收缩量不同而产生的荷载等。

压力管道检验员取证培训课件压力管道设计内容和基本要求

三、压力管道的材料与管部件
管道材料设计涉及到管道标准体系的选用、材料选用、压力等级的确定、管道及其元件型式的选用。（管道设计的特点是：配管制，即：选择管子、管件等管道元件的规格、压力等级、材料种类等。）管道标准体系的选用：管道标准体系是指管道压力等级、管道规格的标准系列，从管子外径、法兰等级上体现有两大类标准体系，即：以德国为代表的欧洲体系：管子开始采用小外径体系，后改为大外径体系，法兰等级从PN2.5, PN6, PN10, PN16 , PN25, PN40, PN63 PN100, PN160 。我国的许多标准都采用欧洲体系。
8、压力管道输送介质的说明
甲类可燃液体特征：闪点<28℃的液体代表物：苯、甲苯、二甲苯、甲醇、乙醇、醋酸乙酯、丙
酮、汽油、60度以上的白酒等乙类可燃流体：特征：闪点≥ 28℃至<60 ℃的液体和闪点≥ 60 ℃的可
燃液体。代表物：醋酸丁酯、苯乙烯、柴油等、> 50度至< 60度的
4、压力管道的分类和分级
关于工业管道（1）工业管道的范围：工业管道的使用范围仅限于企业、
事业单位内部，（包括延伸出工厂边界线，但归属于企、事业单位管辖的工艺管道）主要有别于公用管道。分三类：工艺管道、公用工程管道、辅助管道；（2）工业管道的服务对象：服务对象强调的是为企业、事业单位的生产服务。（3）工业管道的属性：这类压力管道为企、事业单位所有，属于单位管辖。（4）介质特性：介质种类多、压力温度范围大。
4、压力管道的分类和分级
GD类－－动力管道：定义：火力发电厂用于输送蒸汽、汽水两相介质的管道；分级：分为GD1级和GD2级。特征：介质单一，性质明确、压力与温度较高的输送管道；

《压力管道设计》PPT课件

定原则是什么？
金属管道：
1）不保温管道 ①介质温度<38℃管道：管道设计温度=介质最高温
度； ②介质温度≥38℃管道：管道设计温度=95%的介质
最高温度； 2）外部保温管道：管道设计温度=介质最高温度； 3）内保温管道（用绝热材料衬时）：管道设计温度=传
热计算管壁温度或试验实测的管壁温度； 4）介质温度≤0℃的管道：管道设计温度=介质最低温度。
装有上述介质的容器的排净阀，也应是双阀。
上述介质管道上的取样阀及排净阀应按操作频繁程度及其它条件来决定是否采用双阀；
7.1.7 什么情况下需设置双阀
（2）在装置运行中需切断检修清扫或进行再生的设备，应设双阀，并在两阀之间设检查阀。设备从系统切断时，双阀关闭，检查阀打开。
（3）在设计高压废热锅炉及蒸汽系统时，可参照执行《火力发电厂汽水管道设计技术规定》（DL/T5054-1996）中PN≥4.0MPa的管道疏水和放水应串联设置两个截止阀；PN≥4.0MPa管道的放气装置，应串联设置两个截止阀。
（4）对于烃类和有毒、有害化学药剂物料与其他工艺物料连接处的上游和放空、放净管上设置双阀。
7.1.8 安全泄放装置的主要作用是什么？常用的安全泄放装置有哪几种？
安全泄放装置的主要作用是防止压力容器、锅炉和管道等受压设备因火灾、操作故障或停水、停电造成压力设备超过其设计压力而发生爆炸事故。
当设备内介质的压力达到预定值时，安全泄放装置立即动作，泄放出压力介质，一旦压力恢复正常，它即自行关闭（爆破片除外），以保证设备的正常运行。
7.1.8 安全泄放装置的主要作用是什么？常用的安全泄放装置有哪几种？
常用的安全泄放装置有阀型（安全阀、呼吸阀）、断裂型（爆破片）和熔化型（易熔塞）等。

压力管道设计知识PPT精选文档PPT文档共60页

压力管道设计知识PPT精选文档
1、舟遥遥以轻飏，风飘飘而吹衣。 2、秋菊有佳色，裛露掇其英。 3、日月掷人去，有志不获骋。 4、未言心相醉，不再接杯酒。 5、黄发垂髫，并怡然自乐富你的人生
71、既然我已经踏上这条道路，那么，任何东西都不应妨碍我沿着这条路走下去。——康德 72、家庭成为快乐的种子在外也不致成为障碍物但在旅行之际却是夜间的伴侣。——西塞罗 73、坚持意志伟大的事业需要始终不渝的精神。——伏尔泰 74、路漫漫其修道远，吾将上下而求索。——屈原 75、内外相应，言行相称。——韩非

压力管道设计PPT文档22页

压力管道设计
1、纪律是管理关系的形式。——阿法纳西耶夫 2、改革如果不讲纪律，就难以成功。
3、道德行为训练，不是通过语言影响，而是让儿童练习良好道德行为，克服懒惰、轻率、不守纪律、颓废等不良行为。 4、学校没有纪律便如磨房里没有水。 ——夸美纽斯
5、教导儿童服从真理、服从集体，养成儿童自觉的纪律性，这是儿童道德教育最重要的部分。—— 陈鹤琴
▪
26、要使整个人生都过得舒适、愉快，这是不可能的，因为人类必须具备一种能应付逆境的态度。——卢梭
▪
27、只有把抱怨环境的心情，化为上进的力量，才是成功的保证。——罗曼·罗兰
▪
28、知之者不如好之者，好之者不如乐之者。——孔子
▪
29、勇猛、大胆和坚定的决心能够抵得上武器的精良。——达·芬奇
▪
30、意志是一个强壮的盲人，倚靠在明眼的跛子肩上。——叔本华
谢谢！
22Βιβλιοθήκη

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

的燃气管道和热力管道。 ➢ 分级：分为1和2两级，1级为燃气管道。2级为热
力管道。 ➢ 基本特征：敷设于城镇地下；一般压力较低；选
4、压力管道的分类和分级
关于公用管道（1）公用管道的范围：
指敷设在城市或乡镇区域内的管道，区别于长输管道的敷设范围。（2）公用管道的服务对象：指公用事业或民用这样的两类用户，有别于工业用户。（3）公用管道输送介质种类：城镇燃气：代表物：天然气、液化石油气、人工煤气等
类－－动力管道：定义：火力发电厂用于输送蒸汽、汽水两相介质的管道；分级：分为1级和2级。特征：介质单一，性质明确、压力与温度较高的输送管道；
5、工业管道（类）的条件
1）1级的条件：输送5044《职业性接触毒物危害程度分级》中规定的毒性
程度为极度危害介质、高度危害气体介质和工作温度高于标准沸点的高度危害液体介质的管道；输送50160《石油化工企业设计防火规范》及50016《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力P≥ 4.0的管道；输送流体介质并且设计压力P≥10.0，或者P≥4.0 并且设
5、工业管道（类）的条件
2）2级的条件：除规定的3级管道外，介质毒性危害程度、火灾危险性
（可燃性）、设计压力和设计温度小于规定的1级的管道。
3）3级的条件：输送无毒、非可燃流体介质，设计压力P≤1.0，设计温
6、动力管道（类）的条件
1）1级的条件：输送设计压力P≥6.3，或者设计温度 T≥ 400℃
8、压力管道输送介质的说明
腐蚀性流体：特征：流体的化学或电化学作用引起对金属
破坏的介质。代表物：碱、酸、盐溶液或蒸汽。其它液体：特征：最高工作温度高于或者等于标准沸点
的液体。
9.玻璃工厂常用压力管道输送介质
管道特点：介质种类少、温度不高、压力较低、管径不大。 1）常用介质：
压力管道属于特种设备的范畴；压力管道设计属于特种设备生产范畴和源头；压力管道监察管理体制；
3、压力管道的定义
根据中华人民共和国国务院令（第373号）通过并公布的《特种设备安全监察条例》，对压力管道进行了定义：压力管道，是指利用一定的压力，用于输送气体或者液体的管状设备，其范围规定为最高压力大于或者等于0.1（表压）的气体、液化气体、蒸汽介质或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准沸点的液体介质，且公
事业单位内部，（包括延伸出工厂边界线，但归属于企、事业单位管辖的工艺管道）主要有别于公用管道。分三类：工艺管道、公用工程管道、辅助管道；（2）工业管道的服务对象：服务对象强调的是为企业、事业单位的生产服务。（3）工业管道的属性：这类压力管道为企、事业单位所有，属于单位管辖。
4、压力管道的分类和分级
8、压力管道输送介质的说明
甲类可燃气体：
特征：爆炸下限<10％的气体
代表物：氢气、甲烷、环氧乙烷、天然气、水煤气、液
化
石油气、硫化氢、氯乙烯等
乙类可燃（助燃）气体：
特征：爆炸下限≥10％的气体和助燃气体
代表物：氨气、氧气等
8、压力管道输送介质的说明
甲类可燃液体
特 பைடு நூலகம்：闪点<28℃的液体
代表物：苯、甲苯、二甲苯、甲醇、乙醇、醋酸乙酯、丙
酮、汽油、60度以上的白酒等
乙类可燃流体：
特征：闪点≥ 28℃至<60 ℃的液体和闪点≥ 60 ℃的可
8、压力管道输送介质的说明
有毒流体：特征：散发在空间，可经呼吸道、皮肤或经口进
入人体而对健康产生危害的流体物质。毒性分级是按照国家标准5044具体指标划分。分级与代表物： Ⅰ级极度危害：氯乙烯、铬酸盐、苯、氰化物等 Ⅱ级高度危害：硫化氢、三硝基甲苯、氯、甲醛等 Ⅲ级中度危害：苯乙烯、二甲苯、苯酚、甲醇、硝
4、压力管道的分类和分级
➢ 类－－长输管道： ➢ 定义：指产地、储存库、使用单位用于输送
商品介质的管道； ➢ 分级：分为1级和2级。 ➢ 基本特征：流程简单；输送距离长和输送压
力高；管道有可能通过各种环境与地质的地区；
4、压力管道的分类和分级
➢ 类－－公用管道： ➢ 定义：指城市或乡镇范围内用于公用事业或民用
的管道。
2）2级的条件：输送设计压力P< 6.3，并且设计温度T< 400℃的
7、压力管道级别之间设计许可的涵盖关系
不同类别管道之间的涵盖关系《压力容器压力管道设计许可规则》1001－2008规定，具备高一级的压力管道设计许可的单位及审批人员，同时也具有相应低等级的设计、审批资格。
（1）1级涵盖2 （2）1级涵盖2、3 （3）1级涵盖2
1、管道含义及特征
管道定义：
由管道组成件装配而成，用于输送、分配、混
合、分离、排放、计量或控制流体流动。
管道组成件：
管道标准件、管道特殊件、管道支撑件管道。
特点：
管道属于长细比大的设备，易失稳、受力情况复
杂；
2、压力管道的概念
压力管道是指 “特种设备安全监察条例”所定义的属于监察范围内的管道；
4、压力管道的分类和分级
类－－工业管道：定义：指企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其他辅助管道。包括延伸出工厂边界线，但归属企、事业单位管辖的工艺管线。分级：类分为1、2和3三级。基本特征：工艺流程种类最多；生产制作环境状态
4、压力管道的分类和分级
关于工业管道（1）工业管道的范围：工业管道的使用范围仅限于企业、
气体：甲类：天然气、液化石油气、乙炔、氢气等乙类：氧气等有毒、腐蚀性：二氧化硫等其它：压缩空气、氮气、饱和蒸汽等
液体：甲类：液化石油气（液化烃）等乙类：煤油等丙类：柴油、重油、渣油、煤焦油、变压器油、润滑油其它：高温热水、蒸汽凝结水等
压力管道设计基本要求
个人介绍
轻工行业压力管道委员会委员全国注册化工工程师管理委员会专家组成员化工工程设计
技术委员会委员
一、压力管道的基本概念
1、管道含义及特征 2、压力管道的概念 3、压力管道的定义 4、压力管道的分类和分级 5、工业管道的条件 6、动力管道的条件 7、压力管道级别之间设计许可的涵盖关系
