外循环双层呼吸式幕墙技术介绍

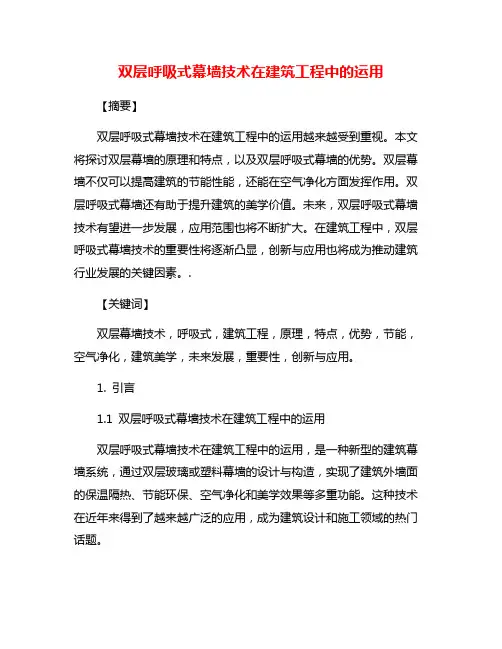

双层呼吸式幕墙技术在建筑工程中的运用【摘要】双层呼吸式幕墙技术在建筑工程中的运用越来越受到重视。

本文将探讨双层幕墙的原理和特点，以及双层呼吸式幕墙的优势。

双层幕墙不仅可以提高建筑的节能性能，还能在空气净化方面发挥作用。

双层呼吸式幕墙还有助于提升建筑的美学价值。

未来，双层呼吸式幕墙技术有望进一步发展，应用范围也将不断扩大。

在建筑工程中，双层呼吸式幕墙技术的重要性将逐渐凸显，创新与应用也将成为推动建筑行业发展的关键因素。

.【关键词】双层幕墙技术，呼吸式，建筑工程，原理，特点，优势，节能，空气净化，建筑美学，未来发展，重要性，创新与应用。

1. 引言1.1 双层呼吸式幕墙技术在建筑工程中的运用双层呼吸式幕墙技术在建筑工程中的运用，是一种新型的建筑幕墙系统，通过双层玻璃或塑料幕墙的设计与构造，实现了建筑外墙面的保温隔热、节能环保、空气净化和美学效果等多重功能。

这种技术在近年来得到了越来越广泛的应用，成为建筑设计和施工领域的热门话题。

双层幕墙的原理和特点是利用双层空气隔间来增加隔热和隔音效果，同时可根据需要调节空气流通量，实现空气循环和新鲜空气的补充。

双层呼吸式幕墙的优势体现在其具有良好的隔热性能、透光性能和防水性能，同时具有较好的节能降耗和环保效果。

在节能方面，双层呼吸式幕墙能有效地减少建筑的能耗，降低空调系统的负荷，提高建筑的整体节能性能。

在空气净化方面，该技术能够通过空气过滤和循环，净化室内空气，改善室内环境质量。

在建筑美学方面，双层呼吸式幕墙不仅能够体现建筑的现代感和科技感，还可以通过材料和造型的设计，增加建筑外观的艺术性和个性化。

双层呼吸式幕墙技术在建筑工程中的运用具有广阔的发展前景和重要性。

随着技术的不断创新和应用，相信双层呼吸式幕墙将在未来建筑设计和施工中发挥越来越重要的作用，为建筑行业带来更多的创新和惊喜。

2. 正文2.1 双层幕墙的原理和特点双层幕墙是一种常见的建筑外墙装饰材料，其具有很多独特的原理和特点。

• 1.4合理采光功能 • 进入室内的光线角度和强弱，直接影响使用者的舒适感。双层幕墙可 以根据需要，通过电控开关，遮阳百页便可收起或任意位置放下或叶 片倾斜，让光线均匀进入室内，尽情享受光线的变化，大大改善室内 光环境。 • 1.5卓越的隔声降噪功能 • 双层幕墙特制的内外双层构造、缓冲区和内层全密封方式，使其隔 声性能比传统幕墙高20-40%，对营造舒适、宁静的生活空间，必不 可少。 • 1.6有效预防结露 • 建筑结露危害极大，结露的原因与环境湿度和内外温差大小密切相 关，当温差使物体内表面温度低于露点温度时，便会在物体内表面产 生结露。 • 双层幕墙由于缓冲区的温室作用，使内层幕墙玻璃内外两侧的温差 减小，内表面温度大大提高。当高于露点温度时就不会出现结露。
廊道式双层幕墙风流组织图及其说明：
• 每三层设一道通风口，通风口处设置铝合金百页、防 虫网、钢格栅和防尘网。每层通风口设置阶梯形的保温岩 棉阻断层。进风口和排风口之间设置竖向保温岩棉阻断层， 进风通道铝合金百页下方设水平保温岩棉阻断层。排风通 道铝合金百页上方设保温岩棉阻断层。 • 廊道式双层幕墙风流组织，利用假柱形成的保温、隔 热通道作为“烟囱”，靠其内空气流通而产生的负压把廊 道内的空气吸入“烟囱”（该烟囱具有集热功能）内，进 而排出幕墙外。
双层呼吸式幕墙示意图
•
这种新型的呼吸式玻璃幕墙，欧美发达国家在 பைடு நூலகம்世纪八十年代已开始建造，国内在上世纪九十 年代在北京做了小面积试用。由中国人寿保险公 司江苏省分公司建设的“中国人寿广场”在全国 首次大面积采用这种幕墙。改工程主要采用的双 层玻璃幕墙为箱体式，是由外层幕墙、内层幕墙、 遮阳系统和通风装置组成，内外层幕墙之间形成 空气缓冲区。该工程外层幕墙采用点式玻璃幕墙， 内层幕墙采用隔热断桥平开内倒铝合金窗。

“呼吸式”双层玻璃幕墙的设计与实现20世纪70年代，玻璃幕墙随着现代建筑的发展在全世界得到普及，近年来随着世界范围内环境、能源问题突显，人们对于玻璃幕墙由于保温性差，而造成的能源过度消耗等种种弊端更加重视起来。

正是基于以上原因，我国建设部新出台的公共建筑节能设计标准中提出，外窗可开启面积不大于30%，玻璃幕墙最多只能占墙面70%，并鼓励使用自然风降温，幕墙也应具有可开启部分或设通风换气装置等，所有公共建筑的幕墙不能使用普通玻璃，必须使用节能玻璃。

参照国外玻璃幕墙建筑发展的历程与经验，我国的玻璃幕墙建筑设计只能也必须向环保、节能与智能化发展。

近年来我国双层玻璃幕墙的应用就是我国建筑逐步走向节能化、智能化的一个体现。

双层玻璃幕墙一般被称为智能型玻璃幕墙系统,严格说来是指它主要应用于建筑外墙,可随天气变化自动改变自身特性。

实际上,在多种双层玻璃幕墙当中,只有少数装有感应控制系统并且能够智能运行。

尽管如此，只要经过精心设计,充分利用自然能源和可再生能源，满足楼内人群在供热、制冷和照明等方面的需求，都可以说这种双层玻璃幕墙是节能型、智能型的。

1 呼吸式双层玻璃幕墙的原理呼吸式双层玻璃幕墙由内、外两层玻璃幕墙组成,外层幕墙一般采用隐框、明框和点式玻璃幕墙,内层幕墙一般采用明框幕墙或铝合金门窗。

内外幕墙之间形成一个相对封闭的空间通风间层,空气可以从下部进风口进入，从上部排风口排出,空间内经常处于空气流动状态，热量在其间流动,形成热量缓冲层,从而调节室内温度。

2 呼吸式双层幕墙的分类及特点2.1 封闭式内循环体系呼吸式幕墙封闭式内循环体系呼吸式幕墙一般在冬季较为寒冷的地区使用，外层玻璃幕墙原则上是完全封闭的，一般由断热型材与中空钢化玻璃组成，内层一般为单片钢化玻璃组成的玻璃幕墙或可开启窗。

两层幕墙之间的通风间层厚度一般为12cm～20cm。

通风间层与吊顶部位设置的暖通系统排风管相连，形成自下而上的强制性空气循环。

呼吸式幕墙的介绍呼吸式幕墙一、前言呼吸式幕墙，又称双层幕墙、双层通风幕墙、热通道幕墙等，90 年代在欧洲出现，它由、外两道幕墙组成，外幕墙之间形成一个相对封闭的空间，空气可以从下部进风口进入，又从上部排风口离开这一空间，这一空间经常处于空气流动状态，热量在这一空间流动。

呼吸式幕墙与传统幕墙相比，它的最大特点是由外两层幕墙之间形成一个通风换气层，由于此换气层中空气的流通或循环的作用，使层幕墙的温度接近室温度，减小温差因而它比传统的幕墙采暖时节约能源42%-52%；制冷时节约能源38%-60%.另外由于双层幕墙的使用，整个幕墙的隔音效果得到了很大的提高。

呼吸式幕墙根据通风层的结构的不同可分为“封闭式循环体系”和“敞开式外循环体系”两种。

二、结构与分类呼吸式玻璃幕墙的种类划分方法有很多种，以通风型式来划分，分为外循环自然通风，外循环机械通风，循环机械通风三种。

a外循环自然通风 b外循环机械通风 c循环机械通风外循环自然通风幕墙：外层幕墙的上下端设置进、出风口，并且需要采用保温性能比较好的材质来隔热，因为在夏季依靠热压进行自然通风来降低室温度，而在冬季利用温室效应来保暖。

由于外循环自然通风只依靠热压来进行通风。

因此外幕墙之间的空气夹层的间距就应该大一些，一般不低于 400mm。

外循环机械通风幕墙：与外循环自然通风幕墙相比，夹层中增加了风机来强化通风，因此双层呼吸式玻璃幕墙的空气夹层的间距就可以减小。

循环机械通风幕墙：在循环机械通风中，保温性能比较好的幕墙材料作为外层幕墙，保温性能相对较差的作为层幕墙。

在夏季，循环机械通风依靠风机将房间较低温度的空气抽进空气夹层，来给空气夹层的温度进行降温，以此来减少太阳辐射得热。

在冬季，依靠风机将房间较低温度的空气抽进空气夹层，通过太阳照射的方式给空气夹层的温度进行升温，即使风机关闭，在冬季，通透的玻璃幕墙也是会有温室效应，进而增加室温度。

根据通风路径的不同，开敞式外循环呼吸幕墙又可分为整体式、廊道式、通道式和箱体式等四种基本形式。

高品质节能幕墙系统应用——外循环呼吸式幕墙湖南省人民医院医疗急救外科大楼采用了呼吸式幕墙系统。

主体工程平面呈8字形，外立面造型独特，利用透明玻璃、透明玻璃百页、银白色铝合金百页和印刷玻璃等色泽和曲线变化勾络出建筑独特丰韵。

本工程采用了呼吸式幕墙，其技术核心是一种有别于传统幕墙的特殊幕墙——热通道呼吸式幕墙。

在外层幕墙和内层中空玻璃平开窗中间有一个600mm空气缓冲区域，在空气缓冲区域的上下两端有进风和排风设施。

呼吸式幕墙系统工作原理在于冬天内外两层幕墙中间的热通道由于阳光的照射温度升高，像一个温室。

这样等于提高了内侧中空玻璃平开窗的外表面温度，减少了建筑物采暖的运行费用。

夏天外层幕墙和内层中空玻璃平开窗中间的热通道内温度很高，这时打开热通道上下两端的进排风口，热空气自然向上运动，形成从下而上的空气流，在热通道内产生烟囱效应，在通道内运动的气流带走通道内的热量，这样可以降低内层中空玻璃平开窗的外表面温度，减少空调负荷，节省能源。

通过将外侧幕墙设计成敞开式，内侧中空玻璃平开窗设计成开启式，使通道内上下两端进排风口的调节在通道内形成负压，利用室内两侧外层幕墙和内层中空玻璃平开窗的压差和开启扇可以在建筑物内形成气流，进行通风。

为防止灰尘大量进入幕墙内的空气层，在通风口处设置防尘装置，保证了进入室内的空气清洁。

室内的污浊的空气通过空气热压作用，排出室外。

其工作原理是在呼吸幕墙设计过程中，运用空气热压原理和烟囱效应，在幕墙进风口形成正压区，使自然风进入缓冲区；在出风口形成负压区，使室内污浊空气通过缓冲区，排出室外。

在自然通风的系统设计中，防尘介质的选用直接关系到通风效果。

2、通风式双层玻璃幕墙系统2.1幕墙系统湖南省人民医院医疗急救外科大楼项目中使用的通风式双层玻璃幕墙由外层玻璃、空腔、内层玻璃、遮阳系统及强排风系统组成。

其中，外层玻璃起保护、限定内部空间及隔声的作用，而内层玻璃一般起到主要的保温、隔热作用；玻璃层中间的空腔起到隔绝极端温度、空气流通交换和隔声的作用；空腔中的遮阳系统阻挡了夏季大部分的直射辐射。

呼吸式玻璃幕墙呼吸式幕墙又称双层幕墙、热通道幕墙、通风式幕墙、节能幕墙等。

它由内外两层构造组成，形成一个室内外之间的空气缓冲层。

外层可由明框、隐框或点支式幕墙构成。

内层可由明框、隐框幕墙，或具有开启扇和检修通道的门窗组成。

也可以在一个独立支承结构的两侧设置玻璃面层，形成空间距离较小的双层立面构造。

呼吸幕墙可分为两类：1.敞开式外循环呼吸幕墙2.封闭式内循环呼吸幕墙呼吸幕墙对于提高建筑幕墙的保温、隔热以及隔声性能起到了非常大的作用，具有非常优异的节能性能。

现主要就敞开式外循环呼吸幕墙做一些介绍。

一．敞开式外循环呼吸幕墙的工作原理敞开式外循环呼吸幕墙是指空气从外层幕墙的下通道进入热通道空间，然后从外层幕墙的上部排风口排出，而内层幕墙则完全封闭。

敞开式外循环呼吸幕墙的内层幕墙一般采用中空玻璃或者Low-E玻璃，型材为隔热（或断热）型材，外层幕墙则采用由单片玻璃制作的敞开式幕墙结构。

敞开式外循环呼吸幕墙可以完全靠自然通风，不需要借助于专门的设备，维护和运行费用较低，是目前应用比较广泛的呼吸幕墙形式。

敞开式外循环呼吸幕墙的进风口和排风口可以开启和关闭，夏季时开启进风口和排风口，热空气形成自下而上的空气流动（有关试验证明这种热空气流动的速度可达到0.6 m/s），带走热通道内由于日照而产生的热量，降低内层幕墙的外表面温度，减少了空调制冷的负荷，节约了能源，降低了能耗；冬季关闭进风口和排风口，热通道因为阳光照射得以温度升高而成为封闭温室，提高了内层幕墙的外表面温度，起到保温作用，减少了建筑物采暖的运行费用。

此外，敞开式外循环呼吸幕墙也可以根据需要而在热通道内设置可调控的铝合金百叶窗帘或者电动卷帘，有效地调节阳光的照射。

按照春秋及夏冬季节的情况分别阐述如下：1．春季秋季：当需要换气时可将遮阳帘和室内断热门打开。

进风口设有防虫网和可拆装的过滤装置，能防止昆虫进入并大大降低气体中灰尘的浓度，使进入室内的空气洁净清新。

打造技术制高点实现可持续发展——浅谈北京新源大厦双层呼吸式幕墙外循环系统武汉凌云建筑装饰工程有限公司一、前言作为现代社会中的重要资源，能源已经日益显现出它的珍贵性。

在发达的工业化国家，建筑物消耗了近40%的能源，经过粗略的估算，其中的2/3 –3/4本可通过正确的建筑措施节省下来。

我国能源结构不合理，能耗消费总量已达世界第二，能源生产与供应将会成为突出矛盾，极大地制约了我国经济的发展。

长期以来，夏热冬冷地区的建筑在保温、隔热、通风条件方面较差，人们为了解决夏季降温和冬季取暖的问题，不得不采用空调设施。

当空调与暖气逐渐走入家庭为我们带来室内局部舒适的同时，能耗问题、污染问题、城市热岛问题出现并迅速加剧。

北京气候属于暖温带半湿润半干旱季风气候。

冬季寒冷，夏季较为炎热，月平均最高温度超过30°C，平均昼夜温差较大，平均达15°C，（年极端最高气温—般在35～40°C之间，而年极端最低气温一般在－14～—20°C之间）；降水丰沛，明显集中于夏季3个月，偶有暴雨发生，冬春季比较干燥，夏秋季较为湿润，夏季多云；春季及深秋有大风，春季偶有沙尘暴发生。

因而北京在一定程度上具有中国夏热冬冷地区的气候特点：夏季更热，冬季更冷，同时具有两种极端气候的特征。

另外，北京具有干热气候特点以及春季防沙尘暴的要求。

建筑幕墙在当前越来越受到关注，但一般只是作为设计手法的重要对象，忽视了建筑幕墙是影响室内热舒适度和建筑能耗的重要因素和关键部位。

夏热冬冷地区建筑同时面对冬、夏两种极端气候，单一的材料无法同时满足对冬季保温和夏季防热、隔热的要求。

在极端气候共存的北京，玻璃幕墙更加需要适应性、复合性。

北京新源大厦一期工程（现改称北京公馆），是一幢集居家、商务、休闲于一体的高档住宅楼，由德国GMP建筑设计有限责任公司设计，北京千禧房地产开发有限公司承建。

该项目建筑面积6.6339万平方米，楼高82.3米，共26层。

通风式双层呼吸幕墙——幕墙发展新方向双层幕墙是一种新型的节能环保幕墙，是幕墙技术的新发展。

双层幕墙又称热通道幕墙、呼吸式幕墙，是由外层幕墙、热通道和内层幕墙共同组成，且热通道内能形成空气有序流动的建筑幕墙。

根据热通道幕墙的空气流循环方式，可将其分为“封闭式内通风体系”和可自然通风的“敞开式外通风体系”两种类型。

双层幕墙的工作原理内通风双层幕墙其外层玻璃幕墙一般为全封闭，内层玻璃幕墙下部设有通风口，热通道与室内吊顶内暖通系统抽风管相通，室内空气通过通风口进人热通道，通过强制性空气流动循环，使内侧幕墙表面温度到达或接近室内温度，从而在靠近玻璃幕墙附近区域形成良好的工作环境。

这就大大节省了取暖和制冷的能源消耗，到达节能效果。

同时通道内可设置可调控的百页帘或垂帘，以有效地调节____遮阳。

外通风双层幕墙则是在外层玻璃幕墙上下两端设有进风和排风装置，与热通道相连。

冬天时关闭进风和排风口，由于阳光的照射，热通道内空气温度像一个温室，可以提高内侧幕墙的外表面温度，减少建筑物采暖运行费用。

夏天热通道内温度升高，这时打开热通道上下两端的进排风口，在热通道内由于“烟囱”效应产生气流，气流运动带走通道内的热量，降低内侧幕墙外表面温度，减少空调负荷，节省能源。

通过通道内上下两端进排风口的调节在通道内形成负压，利用室内两侧幕墙的压差和开启扇就可以在建筑物内形成气流，开展通风换气。

这样，通过对太阳辐射的有效利用，就可以实现节省能源。

双层幕墙的主要功能有：可以充分利用太阳能、保障良好通风效果、提高隔音能力、降低空调使用率、减少风及恶劣气候的影响；提供良好的工作居住环境。

内层幕墙可采用普通幕墙或铝合金窗，外层幕墙可采用隔热明框幕墙或者采用隔热单元幕墙。

一般外层玻璃选用中空钢化玻璃，内层玻璃选择普通单片钢化玻璃。

外层幕墙完全封闭，空气流动在室内和热通道间开展。

内、外层幕墙间热通道的宽度较窄，一般为120毫米~300毫米，需要借助于专门的设备完成空气的流动，运行成本较高。

双层呼吸式幕墙介绍(1)
双层呼吸式幕墙介绍
双层呼吸式幕墙是一种具有良好通透性和透气性的墙体材料，广泛应用于高层建筑中。

下面就从材料、优点、应用场景等方面为大家介绍双层呼吸式幕墙。

一、材料简介
双层呼吸式幕墙主要由三部分组成：外板、中空层和内板。

外板位于墙体外侧，起到隔热、防水、防火等作用；中空层是内外两层之间的空隙，中空层内的气体可以起到较好的隔热作用，从而降低采光玻璃的热传递；内板位于墙体内侧，起到保温、隔音等作用。

二、优点介绍
1.有良好的透气性和通风效果，可以减少空调的使用，降低建筑物的能耗。

2.具有较好的隔热性能，可以减少建筑物的热损失，节约能源。

3.外观精美，可根据建筑风格和色彩进行定制设计，美观大方。

4.耐候性好，整体成本较低，经济实用。

三、应用场景介绍
双层呼吸式幕墙适用于高层建筑中，如办公楼、商场、酒店等。

由于
其具有良好的透气性和隔热性，可以减少能源消耗，符合现代环保低
碳的建筑理念。

同时，其外观美观大方，可以为建筑增添美感。

四、使用注意事项
1.安装时需注意墙体的稳定性，防止双层呼吸式幕墙挂在墙体上。

2.使用过程中要经常保持幕墙的清洁，避免积尘和脏污影响通风效果。

3.如果中空层内的气体泄漏，会降低双层呼吸式幕墙的隔热性能，需
要及时修补或更换。

五、总结
双层呼吸式幕墙是目前建筑领域的一种新型材料，具有优异的透气性
和隔热性，是现代建筑的一种环保、经济实用的材料。

在实际应用中，需要注意其安装和维护，才能充分发挥其优势。

第二章：呼吸式动态双层幕墙的原理
5. 合理采光功能，可根据使用者的需要，调整光线的变化，改善 室内光环境。 6. 卓越的隔声降噪功能，为使用者创造宁静的工作生活环境。 开敞式外循环通风幕墙的不足： 1. 进出风口的设计也是呼吸式幕墙的一个重点，选用不当时一方 面会造成换气层循环气流的短路，降低节能效果；另一方面进风 口会带入大量的灰尘而影响建筑的外观效果，尤其是西北风沙较 大的地区更应慎重。 2. 使用材料态双层幕墙的原理

原理：封闭式内循环通风幕墙的通风系统是由进风系统、空 气通道系统、排风口和管道风机系统组成， 进风口一般设置在内 层玻璃的底部水平位置，排风口设置双层幕墙通道顶部位置。封 闭式内循环通风幕墙一般在每个单元体上端横向铝合金型材上开 有孔，即排风孔，同时在此型材侧面连接圆型排风管道。封闭式 内循环通风幕墙采用强制措施，电控管道系统，在夏季的将双层 封闭热通道大部分热空气排除室外。冬季将温室效应蓄热通过管 道回路系统加热后传到室内，当机械设备工作时，双层幕墙通道 内形成负风压，室内的空气便先导入双层幕墙通道，空气在双层 幕墙空腔内形成自下而上的空气有序流动，最后通过机械设备排 出排风管道，达到节能效果。在通道内设置可调控的百页窗或垂 帘，可有效地调节日照遮阳，为室内创造更加舒适的环境。
第三章：呼吸式动态双层幕墙的设计
一. 结构形式设计： 内外层结构一体式，即内外层幕墙做成一体或一个单元。构成 通风层的内外两层幕墙共用一根竖骨料，外层可做成明框或隐框 形式，内层则做成可开启窗或固定窗。当两层幕墙一体地做成单 元式，则每个单元犹如一个个玻璃箱子，因此也被称为“箱体式 幕墙”。 内外层结构分体式，即内外两层幕墙各成体系，为形成通气 层通过其它方式进行隔断。由于此种型式的两层幕墙分别独立， 外层结构可选用明框、隐框或点式玻璃幕墙结构。内层结构可选 用各种幕墙型式或推拉、平开窗的型式。 外层幕墙作为建筑物的外表，一方面直接反映的是建筑物的 造型，另一方面作为外围护结构，它还承受风荷载、防雨水等作 用，因而其结构在强度与水密性方面应作为重点考虑。内层幕墙 由于其主要是与外层结合形成换气层，所以更应注意其与室内功 能的配合，对其密封性能要求可适当降低。

双层呼吸式幕墙技术在建筑工程中的运用双层呼吸式幕墙技术是一种新型的建筑外观形式和幕墙技术，通过双层玻璃墙壁建造的外立面，能够实现建筑物内外空气、温度、湿度等参数的调节，从而达到节能、环保、舒适等效果的建筑幕墙。

本文将介绍双层呼吸式幕墙技术在建筑工程中的应用。

一、双层呼吸式幕墙的构成及原理双层呼吸式幕墙整体结构为两道玻璃幕墙之间留有一定距离的呼吸空间，呼吸空间中利用自然气流的原理，通过上下通风孔和进出风机实现自然通风换气。

其中上、下通风孔被设计为横向或纵向布置的气流孔，进出风机则根据需要设在幕墙系统内部或外部。

双层呼吸式幕墙的理论基础是自然通风与对流换热，通过风向决策适度调节入口通风、排出通风和自然排气极度的速率和时间，来达到幕墙内外热质量平衡的目的。

同时，在气流循环的过程中，双层幕墙的外窗玻璃板与内窗玻璃板之间留间距离，由此形成充足且稳定的“悬挂空气层”，作为双层幕墙空气缓冲层，对窗户光谱红外线辐射和外界声音有良好的隔离作用，能够大大提高窗户的隔音效果及可视性。

双层呼吸式幕墙技术可以在建筑工程中应用于高层写字楼、大型商业中心、酒店、住宅等多种建筑类型。

施工效果好、外观时尚美观、内部空气质量高、节能环保成效显着有着显着的优势。

1．节能环保双层呼吸式幕墙能够实现室内外空气流通和传热传递平衡，避免室内温度局部过高或过低，从而降低空调系统及能耗。

同时，双层呼吸式幕墙材料采用建筑隔热材料、抗紫外线、隔声、耐火等特性材料，对环境和人体健康无任何污染，保护大自然环境，符合环保的主旨。

2．美观便捷与传统幕墙相比较，双层呼吸式幕墙在外观上更具美感，可根据不同需求定制不同颜色和形状。

此外，双层呼吸式幕墙也方便安装、修理及维护。

对于位于高空的建筑，双层呼吸式幕墙的构造使得它们具有更高的安全性和稳定性。

3．提高室内舒适度双层呼吸式幕墙的呼吸空间能够起到一定的保护作用，不仅有助于阳光的护理，还阻挡了外界的噪音和灰尘，提高了室内的舒适度。

双层呼吸式幕墙介绍-V1双层呼吸式幕墙是一种现代建筑幕墙的一种创新形式。

它采用双层玻璃和特殊结构设计，可以在保证建筑外观美观的前提下，大大提高建筑的隔热效果，降低建筑对环境的影响。

1. 原理双层呼吸式幕墙是由两层玻璃以及一个空气隔间组成的。

在夏季，空气隔间会产生对流效应，将室外空气引入空气隔间，并通过在上层设有通风孔的方式将温热空气排出，从而在保证玻璃层内的气体稳定的同时，有效地降低室内温度。

在冬季，空气隔间中的空气可以被加热，将室内热量保留在屋内，降低能耗。

2. 性能双层呼吸式幕墙的隔热性能非常出色。

由于空气隔间可以不断地进行自然通风，因此可以将室内温度降低3℃-5℃。

在冬季，双层幕墙与传统幕墙相比，其热传递系数要小很多，热保持性能更好，可以节省大量的能源。

3. 优点（1）节能：双层呼吸式幕墙具有优异的隔热性能，它可以降低建筑内部的能耗。

在室外热量较大的情况下，能够有效地降低室内温度。

（2）可维护性高：由于双层幕墙的玻璃是垂直安装的，因此可以很容易地清洁和维护。

（3）美观：双层幕墙可以根据建筑设计的要求随意定制，外观美观，符合建筑的整体风格。

（4）降噪：双层幕墙可以阻挡噪音的传播，有效地降低建筑的噪音污染。

4. 应用场景双层呼吸式幕墙适用于公共设施、住宅、办公楼等建筑。

在大型商业综合体、医院、学校、体育馆等地方广泛应用，可以有效地改善建筑的隔热性能，提高建筑品质。

总之，双层呼吸式幕墙是一种可持续、环保的现代建筑设计理念。

具有出色的隔热性能和美观的外观，是未来建筑的发展方向。

我们应该积极学习研究，推广应用，在城市建设和改善中发挥更大的作用。

构造的双层幕墙
实测 隔声量 Rw (dB)
31 33 35 35 36 37 ---
计算 隔声量 Rw (dB)
31 33 35 39 40 40 41 43 55
4、卓越的隔声降噪功能，为使用者创造宁静地工作生活环境。
人耳对声音的感知度
人耳感知声波的范围：20Hz~16000Hz
主观感知程度：
内污浊空气通过两层幕墙间的通道经
排风道排出室外。对于室外阳光辐射
在幕墙中空层中产生的热量，也会直
接排出室外。并可通过控制进风量调
整，从而控制整个房间的温度、湿度
等，以达到人体最舒适环境。
排气口（与排风设备相连） 入气口（与抽风设备相连）
幕墙金属框架
进气口 进气口
幕墙内层玻璃
幕墙外层玻璃 幕墙中空层
排气格栅+空气过滤器
2、 内循环双层呼吸式玻璃幕墙系统
a.内循环双层呼吸式玻璃幕墙原理
空气的流动及洁净是保证我们
舒适凉爽及身心健康的重要条件。内
循环双层玻璃幕墙系统外层玻璃全部
封闭，阻挡了外部的大量风沙。在房
间的幕墙底部设有排风口，在房间的
天花板处设有进气口，打开进气和排
气系统，空气就会在室内产生流动，
新鲜空气通过进风系统进入房间，室
的，从而优化建筑通风质量。设有进风口和排风口，利用室外新风进入，
经过热通道带走热量，从上部排风口排出，减少于白天阳光照射，使 双通道幕墙之间温度升高，这时 打开通风装置并放下遮阳帘，关 闭内层窗由于“烟囱”效应使热 的气流上升并通过上端出风口排 到室外，可最大限度的减少室内 外的能量交换；夜间没有阳光照 射，双通道幕墙通道间由于室内 与室外的能量交换，幕墙之间间 隙温度低于室外温度，因此应关 闭通风装置，这样不会使气流上 升并通过上端出风口排到室外， 减少能量损失，但应随时打开内 侧窗自然通风。

双层呼吸式玻璃幕墙施工技术要点分析摘要：与传统的幕墙相比，呼吸式幕墙具有自然通风换气、防尘减噪、节能环保等优点，符合当今建筑幕墙的发展趋势。

随着我国社会经济的迅猛发展，人们对建筑物空间利用、节能、环保及舒适度的要求越来越高，采用呼吸式双层幕墙可以大大降低建筑物能耗，减少运行的使用费用，对改善室内环境及空气质量、提高人体舒适度有显著的效果，因此具有极为广阔的应用前景。

本文探讨了双层呼吸式玻璃幕墙的机理以及施工要点，希望为相关单位提供借鉴。

关键词：双层呼吸式；玻璃幕墙；施工技术；要点1、双层呼吸式幕墙工艺原理及特点分析1.1双层呼吸式幕墙工艺原理双层幕墙的夏季隔热工作原理：进入夏季，打开铝合金通风百叶，利用空气流动热压原理和烟囱效应，使双层幕墙由进气口吸入空气进入热通道，在热通道内气体受热，产生由下向上的热运动，由出气口把双层幕墙内的热气体排到外面，从而降低内层幕墙温度，起到隔热作用。

冬季保温工作原理：进入冬季，关闭外层幕墙的铝合金通风百叶，使热通道内形成温室。

白天太阳照射使室内空气蓄热，温度升高，使内层幕墙的外片玻璃温度升高，从而降低内层幕墙内外的温差，有效阻止室内热量向外扩散。

夜间室外温度降低，由热通道内蓄热空气向外层幕墙补偿热量，而室内热量得到相应保持，因而无论白天和夜间，均可实现保温功能。

（1）从原理上，双层呼吸式幕墙利用“烟囱效应”与“温室效应”的原理，为外墙玻璃幕墙从功能上解决节能问题。

（2）从使用上，热通道的出现，使双层幕墙夏季节省制冷费用，冬季可节省取暖费用。

同时遮阳百叶置于热通道，能有效地防止日晒，又不影响立面效果。

（3）从舒适度方面，双层幕墙独特的内外双层构造、热通道和内层全密封方式，使其隔声性能比传统幕墙高一倍以上，让室内生活与工作的人们有一个清静的环境；另一方面，无论天气好坏，无需开窗，热通道都可直接将自然空气传至室内，为室内提供新鲜空气，从而提高室内的舒适度，并有效地降低高层建筑单纯依赖暖通设备机械通风带来的弊病。

双层呼吸式幕墙技术在建筑工程中的运用双层呼吸式幕墙技术是一种在建筑工程中常见的高级幕墙系统，它通过开展内外双层幕墙的方式，实现了空气的流动和热量的传递，达到节能和改善室内环境的目的。

本文将重点介绍双层呼吸式幕墙技术的原理、优势和在建筑工程中的运用。

双层呼吸式幕墙技术的原理是基于建筑物外立面设计的理论，通过两道玻璃幕墙之间形成的空间，使室内外空气在内外玻璃幕墙之间形成一种自然的对流，从而调节室内的温度和湿度。

该技术主要通过四个关键部分实现，包括内外玻璃幕墙、气流通道、排气系统和控制系统。

内外玻璃幕墙构成了两道幕墙之间的气流通道，室内的热量可以通过气流通道传递到外部，从而降低室内温度。

排气系统通过控制气流的流动方向和速度来实现室内空气的排污和新鲜空气的进入。

控制系统则负责监测和控制室内外的温湿度，调整内外幕墙之间的气流以满足舒适的室内环境需要。

双层呼吸式幕墙技术有许多优势，特别适用于大型商业建筑和高层建筑。

双层呼吸式幕墙技术可以显著节省能源消耗。

它充分利用了自然能源，通过外界的自然气流和太阳能的利用，减少了暖通空调系统的使用，从而降低了能源消耗。

这种技术有效地改善了室内环境质量。

通过流动的空气，能够及时排出室内的污染源，提供新鲜空气，减少室内污染物浓度。

并且，双层幕墙可以提供良好的隔音、隔热和防紫外线功能，提高建筑的整体舒适度。

双层呼吸式幕墙技术还具有良好的可视性和设计灵活性，可以满足建筑外立面的美观和功能性需求。

在建筑工程中，双层呼吸式幕墙技术已经广泛应用。

特别是在高层建筑中，由于其较大的面积，可以更好地利用自然气流和太阳能，节约能源消耗。

双层幕墙技术还可以应用于大型商业建筑、办公楼、医院、学校等场所，改善室内外环境质量，提供良好的使用体验。

对于一些位于临近机场、高速公路或高噪音区域的建筑，双层呼吸式幕墙技术也可以提供有效的隔音功能，减少外界噪音的干扰。

呼吸式动态双层幕墙
呼吸式动态双层幕墙（也叫热双通道幕墙）是一种节能环保型幕墙。

按通风原理分为自然通风和强制通风两种系统，即外循环双层幕墙系统和内循环双层幕墙系统。

基本原理：
内循环双层幕墙是一种主动式节能环保型玻璃幕墙，其基本原理是设计一个双层玻璃空间形成温室效应，然后通过不同方式，在夏季时将其温室的热空气排除室外，在冬季里把太阳热能有控制的引入室内，使建筑整体在冷热季节均可节约大量能源。

另外可以增加普通或者智能遮阳系统以防止夏季的强紫外线和强热辐射，进一步提高双层幕墙夏天的隔热性能。

构造和性能特点：
1：基本构造：由外层封闭性幕墙和带有进风口和出封口的内层幕墙组成，内、外层幕墙作用于同一个结构体系（框架系统或单元系统），中间空气层可设置遮阳百叶。

2、具有极佳的保温隔热性能，平均传热系数K值可达到0.96W/ m2K。

3、良好的隔声性能，计权隔声量RW>45dB，给用户宁静、安详的生活、工作环境。

4、幕墙系统常需与机械通风专业配合，提供新风并实现能量回收，具体的流量根据不同的使用场所确定，最大可达到100m3/h，
5、配合遮阳百叶，可实现室内光线的自由调节，容易控制室内环境的舒适度。

6：根据需要可增设自然空气进入室内的窗扇通道，直接引进室外新鲜空气改善室内空气质量。

双层呼吸式幕墙技术在建筑工程中的运用双层呼吸式幕墙技术，是一种在建筑工程中广泛运用于幕墙系统的新型技术，它通过在建筑外立面形成双层的空气层，使室内空气和室外空气实现循环呼吸，具有保温隔热、节能降耗、吸音隔音等优势，已经成为当今建筑工程中非常重要的一项创新技术。

双层呼吸式幕墙技术在建筑工程中的运用能够有效地实现保温隔热的效果。

建筑外立面的双层空气层可以形成一个间歇性的隔热层，可以阻止冷空气和热空气的直接传导，避免室内与室外的热量交换，从而达到保温隔热的效果。

这种隔热层的存在，使得建筑在冬天保温，夏天隔热，从而减少了建筑内外温差，节约了能源消耗。

双层呼吸式幕墙技术在建筑工程中的运用还能够实现节能降耗的效果。

双层空气层中的外层玻璃作为建筑外立面形成了一个保护罩，可以阻挡外界的风力以及紫外线的直接作用，减少了室内能源的消耗。

而内层玻璃的选择使用也很重要，可以根据实际需要选择不同的内层玻璃，如单层低辐射玻璃、夹层玻璃等，从而有效地阻断热量的传导和辐射，进一步减少室内能源的消耗。

双层呼吸式幕墙技术在建筑工程中的运用还可以实现吸音隔音的效果。

建筑外立面的双层空气层可以形成一个闭合的空气室，可以起到缓冲和吸音的作用，从而减少室内外声音的传递。

而且，双层空气层还能够起到反射声波的作用，提高室内的声音质量，为室内提供更好的工作和生活环境。

双层呼吸式幕墙技术在建筑工程中的运用还能够提高建筑的美观性。

双层空气层的设计可以根据建筑整体风格进行个性化的设计，使建筑外立面更加美观，并且可以根据需要进行随意调整。

而且，双层空气层的存在，还可以有效地防止雨水渗透和污染，提高建筑的耐久性和维护性。

双层呼吸式幕墙技术在建筑工程中的运用具有多种优势，包括保温隔热、节能降耗、吸音隔音和美观性等方面。

在未来的建筑设计和施工中，双层呼吸式幕墙技术将会得到更加广泛的应用，并为建筑行业节约能源、改善室内环境提供更好的解决方案。
