双层热通道幕墙概述

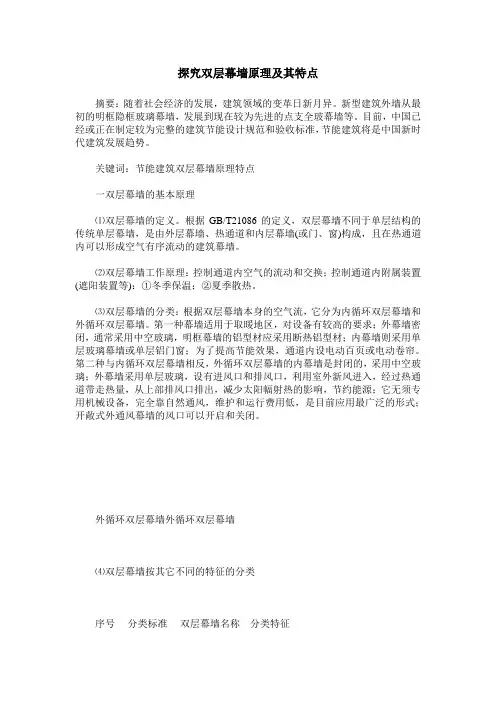

探究双层幕墙原理及其特点摘要：随着社会经济的发展，建筑领域的变革日新月异。

新型建筑外墙从最初的明框隐框玻璃幕墙，发展到现在较为先进的点支全玻幕墙等。

目前，中国已经或正在制定较为完整的建筑节能设计规范和验收标准，节能建筑将是中国新时代建筑发展趋势。

关键词：节能建筑双层幕墙原理特点一双层幕墙的基本原理⑴双层幕墙的定义。

根据GB/T21086的定义，双层幕墙不同于单层结构的传统单层幕墙，是由外层幕墙、热通道和内层幕墙(或门、窗)构成，且在热通道内可以形成空气有序流动的建筑幕墙。

⑵双层幕墙工作原理：控制通道内空气的流动和交换；控制通道内附属装置(遮阳装置等)：①冬季保温；②夏季散热。

⑶双层幕墙的分类：根据双层幕墙本身的空气流，它分为内循环双层幕墙和外循环双层幕墙。

第一种幕墙适用于取暖地区，对设备有较高的要求；外幕墙密闭，通常采用中空玻璃，明框幕墙的铝型材应采用断热铝型材；内幕墙则采用单层玻璃幕墙或单层铝门窗；为了提高节能效果，通道内设电动百页或电动卷帘。

第二种与内循环双层幕墙相反，外循环双层幕墙的内幕墙是封闭的，采用中空玻璃；外幕墙采用单层玻璃，设有进风口和排风口，利用室外新风进入，经过热通道带走热量，从上部排风口排出，减少太阳幅射热的影响，节约能源；它无须专用机械设备，完全靠自然通风，维护和运行费用低，是目前应用最广泛的形式；开敞式外通风幕墙的风口可以开启和关闭。

外循环双层幕墙外循环双层幕墙⑷双层幕墙按其它不同的特征的分类序号分类标准双层幕墙名称分类特征1 内、外层幕墙是否共用立柱整体式双层幕墙共用立柱分体式双层幕墙内、外层幕墙采用独立的立柱2 内、外层幕墙面板间净距不同宽腔双层幕墙内、外层幕墙面板间净距大于300mm窄腔双层幕墙内、外层幕墙面板间净距小于等于300mm3 内、外层幕墙的类型不同标准型双层幕墙内、外层均为幕墙适用型双层幕墙外层为幕墙、内层为门或窗4 热通道内有无遮阳帘有帘双层幕墙在热通道内设置了遮阳帘无帘双层幕墙在热通道内没有设置遮阳帘5 热通道布置方式的不同小箱式双层幕墙横向为一个分格，竖向为一个层高，层间及各分格间均设有隔断廊道式双层幕墙竖向为一个层高，层间设有分隔，横向为两个或两个以上分格井道式双层幕墙横向为一个分格，分格间设有隔断，竖向为两个或两个以上层高大箱式双层幕墙竖向为两个或两个以上层高，横向为两个或两个以上分格上述分类最后又归类于内循环双层幕墙和外循环双层幕墙两大类。

呼吸式幕墙介绍————————————————————————————————作者：————————————————————————————————日期：ﻩ呼吸式幕墙一、前言呼吸式幕墙，又称双层幕墙、双层通风幕墙、热通道幕墙等，90 年代在欧洲出现，它由内、外两道幕墙组成,内外幕墙之间形成一个相对封闭的空间,空气可以从下部进风口进入，又从上部排风口离开这一空间，这一空间经常处于空气流动状态,热量在这一空间流动。

呼吸式幕墙与传统幕墙相比，它的最大特点是由内外两层幕墙之间形成一个通风换气层,由于此换气层中空气的流通或循环的作用,使内层幕墙的温度接近室内温度，减小温差因而它比传统的幕墙采暖时节约能源４2%-５2%;制冷时节约能源38％－60%．另外由于双层幕墙的使用，整个幕墙的隔音效果得到了很大的提高。

呼吸式幕墙根据通风层的结构的不同可分为“封闭式内循环体系”和“敞开式外循环体系”两种。

二、结构与分类呼吸式玻璃幕墙的种类划分方法有很多种,以通风型式来划分，分为外循环自然通风,外循环机械通风,内循环机械通风三种。

a外循环自然通风ｂ外循环机械通风 c内循环机械通风外循环自然通风幕墙：外层幕墙的上下端设置进、出风口，并且需要采用保温性能比较好的材质来隔热,因为在夏季依靠热压进行自然通风来降低室内温度,而在冬季利用温室效应来保暖。

由于外循环自然通风只依靠热压来进行通风。

因此内外幕墙之间的空气夹层的间距就应该大一些，一般不低于4０0mm。

外循环机械通风幕墙:与外循环自然通风幕墙相比，夹层中增加了风机来强化通风,因此双层呼吸式玻璃幕墙的空气夹层的间距就可以减小。

内循环机械通风幕墙：在内循环机械通风中，保温性能比较好的幕墙材料作为外层幕墙，保温性能相对较差的作为内层幕墙。

在夏季,内循环机械通风依靠风机将房间内较低温度的空气抽进空气夹层内，来给空气夹层的温度进行降温，以此来减少太阳辐射得热。

在冬季,依靠风机将房间内较低温度的空气抽进空气夹层内，通过太阳照射的方式给空气夹层内的温度进行升温,即使风机关闭，在冬季，通透的玻璃幕墙也是会有温室效应,进而增加室内温度。

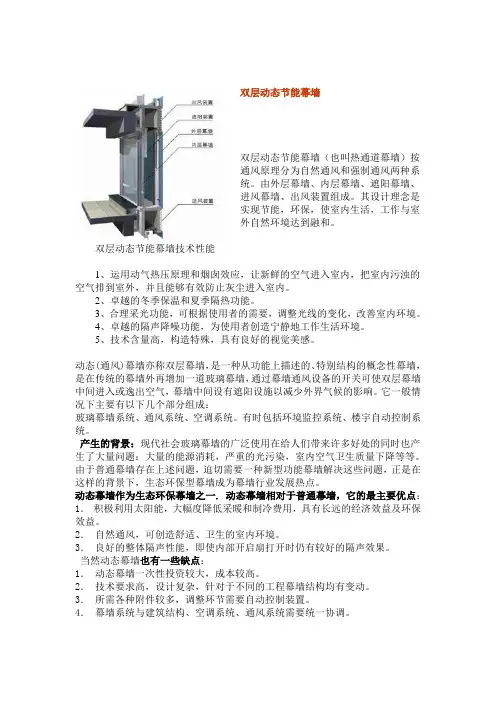

双层动态节能幕墙双层动态节能幕墙（也叫热通道幕墙）按通风原理分为自然通风和强制通风两种系统。

由外层幕墙、内层幕墙、遮阳幕墙、进风幕墙、出风装置组成。

其设计理念是实现节能，环保，使室内生活，工作与室外自然环境达到融和。

双层动态节能幕墙技术性能1、运用动气热压原理和烟囱效应，让新鲜的空气进入室内，把室内污浊的空气排到室外，并且能够有效防止灰尘进入室内。

2、卓越的冬季保温和夏季隔热功能。

3、合理采光功能，可根据使用者的需要，调整光线的变化，改善室内环境。

4、卓越的隔声降噪功能，为使用者创造宁静地工作生活环境。

5、技术含量高，构造特殊，具有良好的视觉美感。

动态(通风)幕墙亦称双层幕墙，是一种从功能上描述的、特别结构的概念性幕墙，是在传统的幕墙外再增加一道玻璃幕墙，通过幕墙通风设备的开关可使双层幕墙中间进入或逸出空气，幕墙中间设有遮阳设施以减少外界气候的影响。

它一般情况下主要有以下几个部分组成：玻璃幕墙系统、通风系统、空调系统。

有时包括环境监控系统、楼宇自动控制系统。

产生的背景：现代社会玻璃幕墙的广泛使用在给人们带来许多好处的同时也产生了大量问题：大量的能源消耗，严重的光污染，室内空气卫生质量下降等等。

由于普通幕墙存在上述问题，迫切需要一种新型功能幕墙解决这些问题，正是在这样的背景下，生态环保型幕墙成为幕墙行业发展热点。

动态幕墙作为生态环保幕墙之一. 动态幕墙相对于普通幕墙，它的最主要优点：1．积极利用太阳能，大幅度降低采暖和制冷费用，具有长远的经济效益及环保效益。

2．自然通风，可创造舒适、卫生的室内环境。

3．良好的整体隔声性能，即使内部开启扇打开时仍有较好的隔声效果。

当然动态幕墙也有一些缺点：1．动态幕墙一次性投资较大，成本较高。

2．技术要求高，设计复杂，针对于不同的工程幕墙结构均有变动。

3．所需各种附件较多，调整环节需要自动控制装置。

4．幕墙系统与建筑结构、空调系统、通风系统需要统一协调。

动态幕墙的基本设计思想关键是要针对不同的建筑工程要进行量体裁衣式的设计。

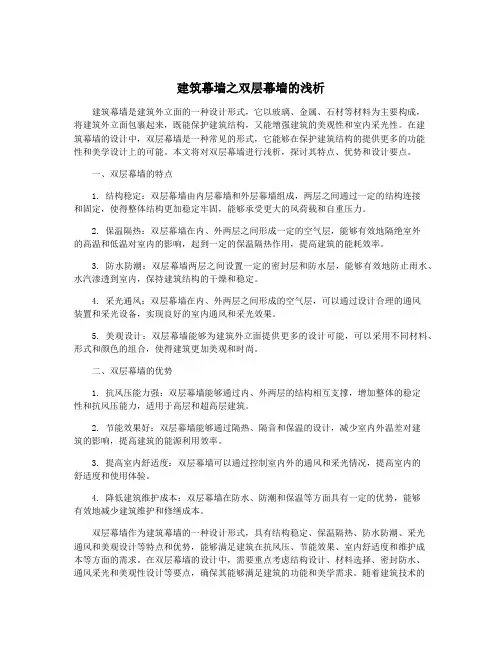

建筑幕墙之双层幕墙的浅析建筑幕墙是建筑外立面的一种设计形式，它以玻璃、金属、石材等材料为主要构成，将建筑外立面包裹起来，既能保护建筑结构，又能增强建筑的美观性和室内采光性。

在建筑幕墙的设计中，双层幕墙是一种常见的形式，它能够在保护建筑结构的提供更多的功能性和美学设计上的可能。

本文将对双层幕墙进行浅析，探讨其特点、优势和设计要点。

一、双层幕墙的特点1. 结构稳定：双层幕墙由内层幕墙和外层幕墙组成，两层之间通过一定的结构连接和固定，使得整体结构更加稳定牢固，能够承受更大的风荷载和自重压力。

2. 保温隔热：双层幕墙在内、外两层之间形成一定的空气层，能够有效地隔绝室外的高温和低温对室内的影响，起到一定的保温隔热作用，提高建筑的能耗效率。

3. 防水防潮：双层幕墙两层之间设置一定的密封层和防水层，能够有效地防止雨水、水汽渗透到室内，保持建筑结构的干燥和稳定。

4. 采光通风：双层幕墙在内、外两层之间形成的空气层，可以通过设计合理的通风装置和采光设备，实现良好的室内通风和采光效果。

5. 美观设计：双层幕墙能够为建筑外立面提供更多的设计可能，可以采用不同材料、形式和颜色的组合，使得建筑更加美观和时尚。

二、双层幕墙的优势1. 抗风压能力强：双层幕墙能够通过内、外两层的结构相互支撑，增加整体的稳定性和抗风压能力，适用于高层和超高层建筑。

2. 节能效果好：双层幕墙能够通过隔热、隔音和保温的设计，减少室内外温差对建筑的影响，提高建筑的能源利用效率。

3. 提高室内舒适度：双层幕墙可以通过控制室内外的通风和采光情况，提高室内的舒适度和使用体验。

4. 降低建筑维护成本：双层幕墙在防水、防潮和保温等方面具有一定的优势，能够有效地减少建筑维护和修缮成本。

双层幕墙作为建筑幕墙的一种设计形式，具有结构稳定、保温隔热、防水防潮、采光通风和美观设计等特点和优势，能够满足建筑在抗风压、节能效果、室内舒适度和维护成本等方面的需求。

在双层幕墙的设计中，需要重点考虑结构设计、材料选择、密封防水、通风采光和美观性设计等要点，确保其能够满足建筑的功能和美学需求。

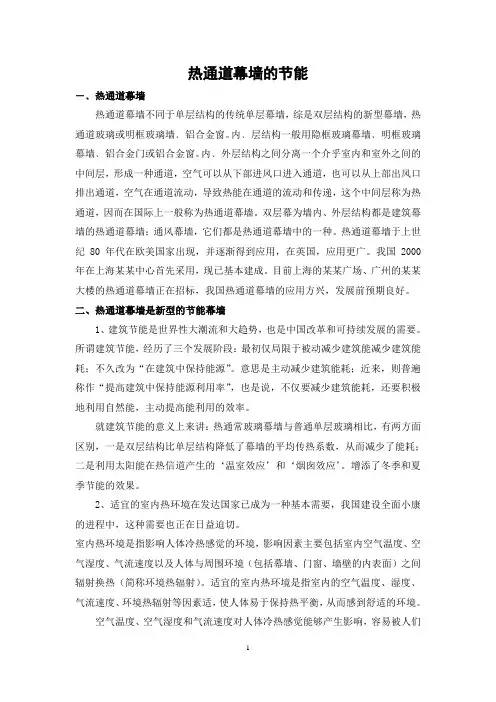

热通道幕墙的节能－﹑热通道幕墙热通道幕墙不同于单层结构的传统单层幕墙，综是双层结构的新型幕墙，热通道玻璃或明框玻璃墙﹑铝合金窗。

内﹑层结构一般用隐框玻璃幕墙﹑明框玻璃幕墙﹑铝合金门或铝合金窗。

内﹑外层结构之间分离一个介乎室内和室外之间的中间层，形成一种通道，空气可以从下部进风口进入通道，也可以从上部出风口排出通道，空气在通道流动，导致热能在通道的流动和传递，这个中间层称为热通道，因而在国际上一般称为热通道幕墙。

双层幕为墙内、外层结构都是建筑幕墙的热通道幕墙；通风幕墙，它们都是热通道幕墙中的一种。

热通道幕墙于上世纪80年代在欧美国家出现，并逐渐得到应用，在英国，应用更广。

我国2000年在上海某某中心首先采用，现已基本建成。

目前上海的某某广场、广州的某某大楼的热通道幕墙正在招标，我国热通道幕墙的应用方兴，发展前预期良好。

二、热通道幕墙是新型的节能幕墙1、建筑节能是世界性大潮流和大趋势，也是中国改革和可持续发展的需要。

所谓建筑节能，经历了三个发展阶段：最初仅局限于被动减少建筑能减少建筑能耗；不久改为“在建筑中保持能源”。

意思是主动减少建筑能耗；近来，则普遍称作“提高建筑中保持能源利用率”，也是说，不仅要减少建筑能耗，还要积极地利用自然能，主动提高能利用的效率。

就建筑节能的意义上来讲：热通常玻璃幕墙与普通单层玻璃相比，有两方面区别，一是双层结构比单层结构降低了幕墙的平均传热系数，从而减少了能耗；二是利用太阳能在热信道产生的‘温室效应’和‘烟囱效应’。

增添了冬季和夏季节能的效果。

2、适宜的室内热环境在发达国家已成为一种基本需要，我国建设全面小康的进程中，这种需要也正在日益迫切。

室内热环境是指影响人体冷热感觉的环境，影响因素主要包括室内空气温度、空气湿度、气流速度以及人体与周围环境（包括幕墙、门窗、墙壁的内表面）之间辐射换热（简称环境热辐射）。

适宜的室内热环境是指室内的空气温度、湿度、气流速度、环境热辐射等因素适，使人体易于保持热平衡，从而感到舒适的环境。

呼吸式玻璃幕墙呼吸式幕墙又称双层幕墙、热通道幕墙、通风式幕墙、节能幕墙等。

它由内外两层构造组成，形成一个室内外之间的空气缓冲层。

外层可由明框、隐框或点支式幕墙构成。

内层可由明框、隐框幕墙，或具有开启扇和检修通道的门窗组成。

也可以在一个独立支承结构的两侧设置玻璃面层，形成空间距离较小的双层立面构造。

呼吸幕墙可分为两类：1.敞开式外循环呼吸幕墙2.封闭式内循环呼吸幕墙呼吸幕墙对于提高建筑幕墙的保温、隔热以及隔声性能起到了非常大的作用，具有非常优异的节能性能。

现主要就敞开式外循环呼吸幕墙做一些介绍。

一．敞开式外循环呼吸幕墙的工作原理敞开式外循环呼吸幕墙是指空气从外层幕墙的下通道进入热通道空间，然后从外层幕墙的上部排风口排出，而内层幕墙则完全封闭。

敞开式外循环呼吸幕墙的内层幕墙一般采用中空玻璃或者Low-E玻璃，型材为隔热（或断热）型材，外层幕墙则采用由单片玻璃制作的敞开式幕墙结构。

敞开式外循环呼吸幕墙可以完全靠自然通风，不需要借助于专门的设备，维护和运行费用较低，是目前应用比较广泛的呼吸幕墙形式。

敞开式外循环呼吸幕墙的进风口和排风口可以开启和关闭，夏季时开启进风口和排风口，热空气形成自下而上的空气流动（有关试验证明这种热空气流动的速度可达到0.6 m/s），带走热通道内由于日照而产生的热量，降低内层幕墙的外表面温度，减少了空调制冷的负荷，节约了能源，降低了能耗；冬季关闭进风口和排风口，热通道因为阳光照射得以温度升高而成为封闭温室，提高了内层幕墙的外表面温度，起到保温作用，减少了建筑物采暖的运行费用。

此外，敞开式外循环呼吸幕墙也可以根据需要而在热通道内设置可调控的铝合金百叶窗帘或者电动卷帘，有效地调节阳光的照射。

按照春秋及夏冬季节的情况分别阐述如下：1．春季秋季：当需要换气时可将遮阳帘和室内断热门打开。

进风口设有防虫网和可拆装的过滤装置，能防止昆虫进入并大大降低气体中灰尘的浓度，使进入室内的空气洁净清新。

外循环呼吸式双层幕墙简介建筑节能是当代建筑科技发展一个基本趋向。

在国外，双层幕墙从八十年代中期开始研究双层幕墙的建筑物理特性和功能，经过多年的实验在九十年代已基本上发展成熟，双层幕墙，尤其是外循环双层幕墙的应用已比较普遍。

一、 外循环双层幕墙的技术特点双层幕墙, 又称呼吸式幕墙、热通道幕墙等, 它由内外两道幕墙、遮阳系统和通风装置组成组成。

内、外层结构之间分离出一个介于室内和室外之间的中间层, 形成一种通道, 空气可以从玻璃幕墙下部的进风口进入通道, 从上部出风口排出。

空气在通道流动, 导致热量在通道的流动和传递, 这个中间层称为热通道, 国际上一般称为热通道幕墙。

双层幕墙是一种特殊的幕墙系统，与传统建筑幕墙有本质区别。

其设计理念是体现节能、环保，让人亲近自然。

它除了具有传统幕墙的全部功能以外，在防尘通风、保温隔热、合理采光、隔声降噪、防止结露、安全性、使用便利性等方面更具显著特点。

外循环双层幕墙与传统的单层幕墙相比有如下突出的优点：1）、双层幕墙拥有优良的保温隔热性能。

单层幕墙则只是从材料的选用上，通过材料本身的特性来达到一定的节能效果，无法同时兼顾保温与隔热的功能；双层幕墙采用“烟囱效应”与“温室效应”的原理，可以实现夏天隔热、冬天保温的双重特性。

空气从外层幕墙的下通道进入热通道空间, 然后从外层幕墙上部排风口排出, 而内层幕墙则完全封闭。

外层幕墙有夹胶玻璃与非断热型材组成, 内层幕墙由中空玻璃与断热型材组成。

内外2 层幕墙形成的通风换气层的两端装有进风和排风装置。

通道内设置百页等遮阳装射下少建下换囱效用。

设备装置。

冬季热能冬季时,下温度升高建筑物的采换气层空气效应带走通。

双层幕双层幕墙备。

在进、能传递方向,关闭热通高, 形成采暖费用气温度升通道内的幕墙热通道墙拥有进、出风装置示意图 通道两端的成一个温室。

夏季时,升高自然上热量, 降道顶部 进风装置、置中的设置 的通风口,室, 有效地, 打开换上浮, 形成降低内层玻 内层开启置具有防 夏季热能, 换气层地提高了内换气层的通成自下而上玻璃表面的 双层窗和出风虫和阻挡能传递方向中的空气内层玻璃的通风口, 在上的空气流的温度, 减层幕墙热通道风装置构成挡较大颗粒向示意图气在阳光的的温度, 减在阳光的照流, 由于烟减少制冷费道底部成的防尘通粒灰尘的纱的照减照射烟费通风纱网和金属格栅，可以将蚊虫和砂尘挡在外面，让新鲜的空气进入室内。

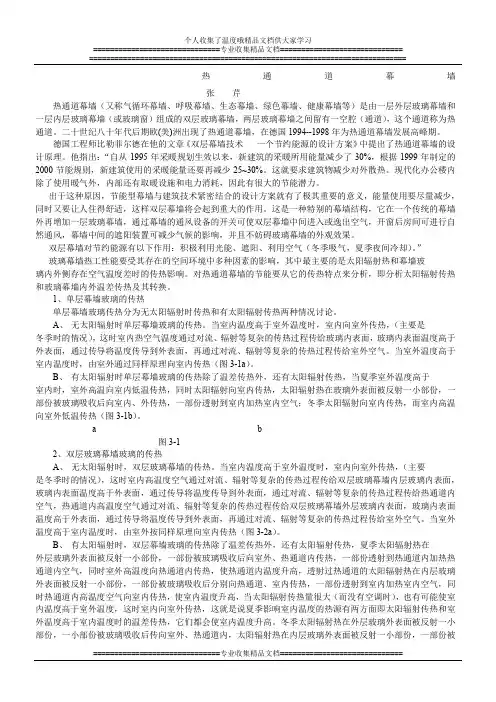

热通道幕墙张芹热通道幕墙（又称气循环幕墙、呼吸幕墙、生态幕墙、绿色幕墙、健康幕墙等）是由一层外层玻璃幕墙和一层内层玻璃幕墙（或玻璃窗）组成的双层玻璃幕墙，两层玻璃幕墙之间留有一空腔（通道），这个通道称为热通道。

二十世纪八十年代后期欧(美)洲出现了热通道幕墙，在德国1994--1998年为热通道幕墙发展高峰期。

德国工程师比勒菲尔德在他的文章《双层幕墙技术一个节约能源的设计方案》中提出了热通道幕墙的设计原理。

他指出：“自从1995年采暖规划生效以来，新建筑的采暖所用能量减少了30%，根据1999年制定的2000节能规则，新建筑使用的采暖能量还要再减少25~30%。

这就要求建筑物减少对外散热。

现代化办公楼内除了使用暖气外，内部还有取暖设施和电力消耗，因此有很大的节能潜力。

出于这种原因，节能型幕墙与建筑技术紧密结合的设计方案就有了极其重要的意义，能量使用要尽量减少，同时又要让人住得舒适，这样双层幕墙将会起到重大的作用。

这是一种特别的幕墙结构，它在一个传统的幕墙外再增加一层玻璃幕墙，通过幕墙的通风设备的开关可使双层幕墙中间进入或逸出空气，开窗后房间可进行自然通风，幕墙中间的遮阳装置可减少气候的影响，并且不妨碍玻璃幕墙的外观效果。

双层幕墙对节约能源有以下作用：积极利用光能、遮阳、利用空气（冬季吸气，夏季夜间冷却）。

”玻璃幕墙热工性能要受其存在的空间环境中多种因素的影响，其中最主要的是太阳辐射热和幕墙玻璃内外侧存在空气温度差时的传热影响。

对热通道幕墙的节能要从它的传热特点来分析，即分析太阳辐射传热和玻璃幕墙内外温差传热及其转换。

1、单层幕墙玻璃的传热单层幕墙玻璃传热分为无太阳辐射时传热和有太阳辐射传热两种情况讨论。

A、无太阳辐射时单层幕墙玻璃的传热。

当室内温度高于室外温度时，室内向室外传热，（主要是冬季时的情况），这时室内热空气温度通过对流、辐射等复杂的传热过程传给玻璃内表面，玻璃内表面温度高于外表面，通过传导将温度传导到外表面，再通过对流、辐射等复杂的传热过程传给室外空气。

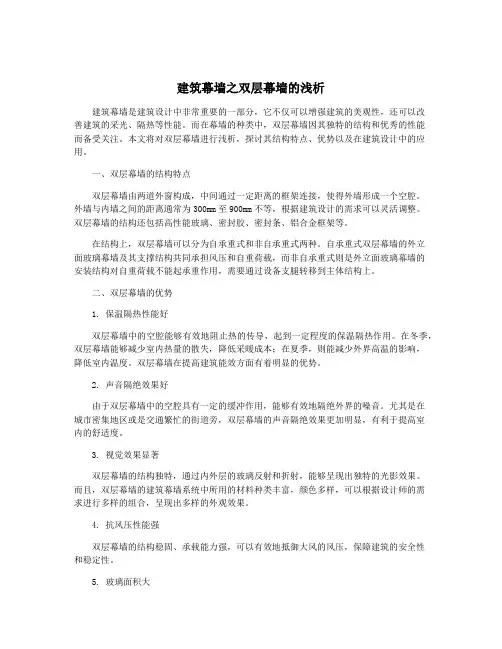

建筑幕墙之双层幕墙的浅析建筑幕墙是建筑设计中非常重要的一部分，它不仅可以增强建筑的美观性，还可以改善建筑的采光、隔热等性能。

而在幕墙的种类中，双层幕墙因其独特的结构和优秀的性能而备受关注。

本文将对双层幕墙进行浅析，探讨其结构特点、优势以及在建筑设计中的应用。

一、双层幕墙的结构特点双层幕墙由两道外窗构成，中间通过一定距离的框架连接，使得外墙形成一个空腔。

外墙与内墙之间的距离通常为300mm至900mm不等，根据建筑设计的需求可以灵活调整。

双层幕墙的结构还包括高性能玻璃、密封胶、密封条、铝合金框架等。

在结构上，双层幕墙可以分为自承重式和非自承重式两种。

自承重式双层幕墙的外立面玻璃幕墙及其支撑结构共同承担风压和自重荷载，而非自承重式则是外立面玻璃幕墙的安装结构对自重荷载不能起承重作用，需要通过设备支腿转移到主体结构上。

二、双层幕墙的优势1. 保温隔热性能好双层幕墙中的空腔能够有效地阻止热的传导，起到一定程度的保温隔热作用。

在冬季，双层幕墙能够减少室内热量的散失，降低采暖成本；在夏季，则能减少外界高温的影响，降低室内温度。

双层幕墙在提高建筑能效方面有着明显的优势。

2. 声音隔绝效果好由于双层幕墙中的空腔具有一定的缓冲作用，能够有效地隔绝外界的噪音。

尤其是在城市密集地区或是交通繁忙的街道旁，双层幕墙的声音隔绝效果更加明显，有利于提高室内的舒适度。

3. 视觉效果显著双层幕墙的结构独特，通过内外层的玻璃反射和折射，能够呈现出独特的光影效果。

而且，双层幕墙的建筑幕墙系统中所用的材料种类丰富，颜色多样，可以根据设计师的需求进行多样的组合，呈现出多样的外观效果。

4. 抗风压性能强双层幕墙的结构稳固、承载能力强，可以有效地抵御大风的风压，保障建筑的安全性和稳定性。

5. 玻璃面积大双层幕墙的外墙面积相对比较大，能够提高建筑的采光性能，让更多的自然光线进入室内，营造出明亮舒适的室内环境。

三、双层幕墙在建筑设计中的应用双层幕墙由于其优异的性能，在建筑设计中得到了广泛的应用。

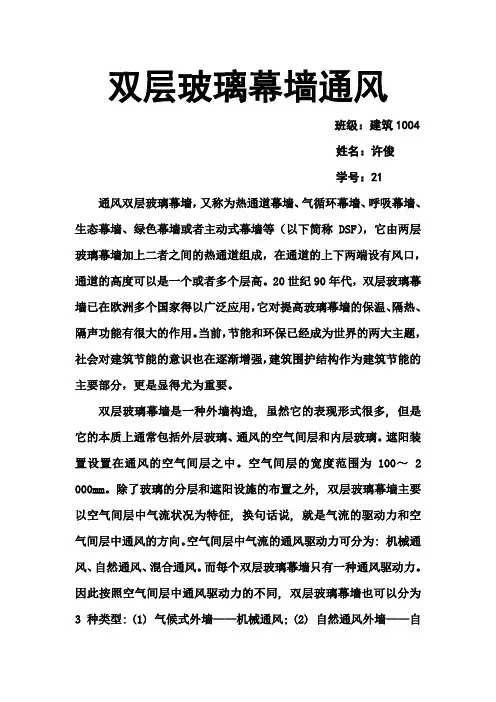

双层玻璃幕墙通风班级：建筑1004姓名：许俊学号：21 通风双层玻璃幕墙，又称为热通道幕墙、气循环幕墙、呼吸幕墙、生态幕墙、绿色幕墙或者主动式幕墙等（以下简称DSF），它由两层玻璃幕墙加上二者之间的热通道组成，在通道的上下两端设有风口，通道的高度可以是一个或者多个层高。

20世纪90年代，双层玻璃幕墙已在欧洲多个国家得以广泛应用，它对提高玻璃幕墙的保温、隔热、隔声功能有很大的作用。

当前，节能和环保已经成为世界的两大主题，社会对建筑节能的意识也在逐渐增强，建筑围护结构作为建筑节能的主要部分，更是显得尤为重要。

双层玻璃幕墙是一种外墙构造, 虽然它的表现形式很多, 但是它的本质上通常包括外层玻璃、通风的空气间层和内层玻璃。

遮阳装置设置在通风的空气间层之中。

空气间层的宽度范围为100～ 2 000mm。

除了玻璃的分层和遮阳设施的布置之外, 双层玻璃幕墙主要以空气间层中气流状况为特征, 换句话说, 就是气流的驱动力和空气间层中通风的方向。

空气间层中气流的通风驱动力可分为: 机械通风、自然通风、混合通风。

而每个双层玻璃幕墙只有一种通风驱动力。

因此按照空气间层中通风驱动力的不同, 双层玻璃幕墙也可以分为3 种类型: (1) 气候式外墙——机械通风; (2) 自然通风外墙——自然通风; (3) 交互式外墙——混合通风(机械通风+ 自然通风)。

双层玻璃幕墙的工作原理l 寒冷季节，玻璃幕墙可以最大限度的吸收太阳辐射热，通过调节进出风口的大小，可以控制适当的新风换气量，而进入两层玻璃幕墙之间的缓冲空间的空气，已被阳光初步加热。

再送入室内时可减少送暖量。

2 夏季炎热时期，位于两层玻璃空间的遮阳设施被放下来，绝大部分太阳辐射能量在这里被挡住，并通过精心组织的自然通风排到建筑之外。

由于外层玻璃具有遮风避雨及防盗作用，夜间室外冷空气可以通过开启的内侧窗户冷却建筑。

楼板等高蓄热体，次日上午气温上升时，楼板、墙体等将会有效地冷却室内温度。

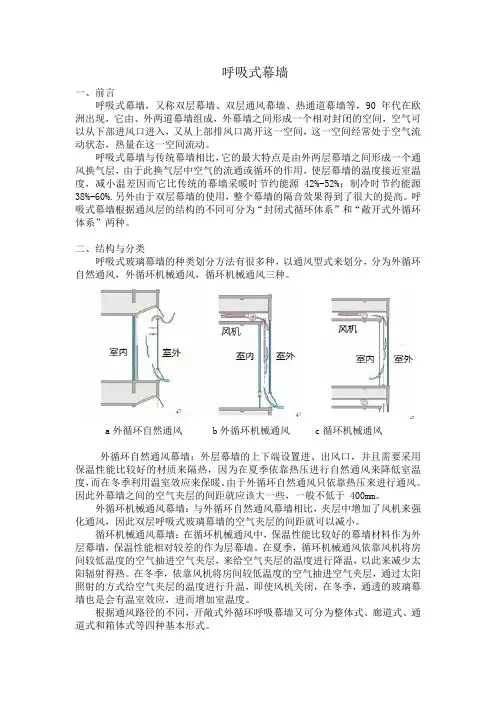

呼吸式幕墙一、前言呼吸式幕墙，又称双层幕墙、双层通风幕墙、热通道幕墙等，90 年代在欧洲出现，它由、外两道幕墙组成，外幕墙之间形成一个相对封闭的空间，空气可以从下部进风口进入，又从上部排风口离开这一空间，这一空间经常处于空气流动状态，热量在这一空间流动。

呼吸式幕墙与传统幕墙相比，它的最大特点是由外两层幕墙之间形成一个通风换气层，由于此换气层中空气的流通或循环的作用，使层幕墙的温度接近室温度，减小温差因而它比传统的幕墙采暖时节约能源42%-52%；制冷时节约能源38%-60%.另外由于双层幕墙的使用，整个幕墙的隔音效果得到了很大的提高。

呼吸式幕墙根据通风层的结构的不同可分为“封闭式循环体系”和“敞开式外循环体系”两种。

二、结构与分类呼吸式玻璃幕墙的种类划分方法有很多种，以通风型式来划分，分为外循环自然通风，外循环机械通风，循环机械通风三种。

a外循环自然通风 b外循环机械通风 c循环机械通风外循环自然通风幕墙：外层幕墙的上下端设置进、出风口，并且需要采用保温性能比较好的材质来隔热，因为在夏季依靠热压进行自然通风来降低室温度，而在冬季利用温室效应来保暖。

由于外循环自然通风只依靠热压来进行通风。

因此外幕墙之间的空气夹层的间距就应该大一些，一般不低于 400mm。

外循环机械通风幕墙：与外循环自然通风幕墙相比，夹层中增加了风机来强化通风，因此双层呼吸式玻璃幕墙的空气夹层的间距就可以减小。

循环机械通风幕墙：在循环机械通风中，保温性能比较好的幕墙材料作为外层幕墙，保温性能相对较差的作为层幕墙。

在夏季，循环机械通风依靠风机将房间较低温度的空气抽进空气夹层，来给空气夹层的温度进行降温，以此来减少太阳辐射得热。

在冬季，依靠风机将房间较低温度的空气抽进空气夹层，通过太阳照射的方式给空气夹层的温度进行升温，即使风机关闭，在冬季，通透的玻璃幕墙也是会有温室效应，进而增加室温度。

根据通风路径的不同，开敞式外循环呼吸幕墙又可分为整体式、廊道式、通道式和箱体式等四种基本形式。

呼吸式幕墙介绍呼吸式幕墙一、前言呼吸式幕墙，又称双层幕墙、双层通风幕墙、热通道幕墙等，90 年代在欧洲出现，它由内、外两道幕墙组成，内外幕墙之间形成一个相对封闭的空间，空气可以从下部进风口进入，又从上部排风口离开这一空间，这一空间经常处于空气流动状态，热量在这一空间流动。

呼吸式幕墙与传统幕墙相比，它的最大特点是由内外两层幕墙之间形成一个通风换气层，由于此换气层中空气的流通或循环的作用，使内层幕墙的温度接近室内温度，减小温差因而它比传统的幕墙采暖时节约能源42%-52%；制冷时节约能源38%-60%.另外由于双层幕墙的使用，整个幕墙的隔音效果得到了很大的提高。

呼吸式幕墙根据通风层的结构的不同可分为“封闭式内循环体系”和“敞开式外循环体系”两种。

二、结构与分类呼吸式玻璃幕墙的种类划分方法有很多种，以通风型式来划分，分为外循环自然通风，外循环机械通风，内循环机械通风三种。

a外循环自然通风 b外循环机械通风 c内循环机械通风外循环自然通风幕墙：外层幕墙的上下端设置进、出风口，并且需要采用保温性能比较好的材质来隔热，因为在夏季依靠热压进行自然通风来降低室内温度，而在冬季利用温室效应来保暖。

由于外循环自然通风只依靠热压来进行通风。

因此内外幕墙之间的空气夹层的间距就应该大一些，一般不低于 400mm。

外循环机械通风幕墙：与外循环自然通风幕墙相比，夹层中增加了风机来强化通风，因此双层呼吸式玻璃幕墙的空气夹层的间距就可以减小。

内循环机械通风幕墙：在内循环机械通风中，保温性能比较好的幕墙材料作为外层幕墙，保温性能相对较差的作为内层幕墙。

在夏季，内循环机械通风依靠风机将房间内较低温度的空气抽进空气夹层内，来给空气夹层的温度进行降温，以此来减少太阳辐射得热。

在冬季，依靠风机将房间内较低温度的空气抽进空气夹层内，通过太阳照射的方式给空气夹层内的温度进行升温，即使风机关闭，在冬季，通透的玻璃幕墙也是会有温室效应，进而增加室内温度。

呼吸式动态双层幕墙
呼吸式动态双层幕墙（也叫热双通道幕墙）是一种节能环保型幕墙。

按通风原理分为自然通风和强制通风两种系统，即外循环双层幕墙系统和内循环双层幕墙系统。

基本原理：
内循环双层幕墙是一种主动式节能环保型玻璃幕墙，其基本原理是设计一个双层玻璃空间形成温室效应，然后通过不同方式，在夏季时将其温室的热空气排除室外，在冬季里把太阳热能有控制的引入室内，使建筑整体在冷热季节均可节约大量能源。

另外可以增加普通或者智能遮阳系统以防止夏季的强紫外线和强热辐射，进一步提高双层幕墙夏天的隔热性能。

构造和性能特点：
1：基本构造：由外层封闭性幕墙和带有进风口和出封口的内层幕墙组成，内、外层幕墙作用于同一个结构体系（框架系统或单元系统），中间空气层可设置遮阳百叶。

2、具有极佳的保温隔热性能，平均传热系数K值可达到0.96W/ m2K。

3、良好的隔声性能，计权隔声量RW>45dB，给用户宁静、安详的生活、工作环境。

4、幕墙系统常需与机械通风专业配合，提供新风并实现能量回收，具体的流量根据不同的使用场所确定，最大可达到100m3/h，
5、配合遮阳百叶，可实现室内光线的自由调节，容易控制室内环境的舒适度。

6：根据需要可增设自然空气进入室内的窗扇通道，直接引进室外新鲜空气改善室内空气质量。

呼吸式幕墙介绍呼吸式幕墙一、前言呼吸式幕墙，又称双层幕墙、双层通风幕墙、热通道幕墙等，90 年代在欧洲出现，它由内、外两道幕墙组成，内外幕墙之间形成一个相对封闭的空间，空气可以从下部进风口进入，又从上部排风口离开这一空间，这一空间经常处于空气流动状态，热量在这一空间流动。

呼吸式幕墙与传统幕墙相比，它的最大特点是由内外两层幕墙之间形成一个通风换气层，由于此换气层中空气的流通或循环的作用，使内层幕墙的温度接近室内温度，减小温差因而它比传统的幕墙采暖时节约能源42%-52%；制冷时节约能源38%-60%.另外由于双层幕墙的使用，整个幕墙的隔音效果得到了很大的提高。

呼吸式幕墙根据通风层的结构的不同可分为“封闭式内循环体系”和“敞开式外循环体系”两种。

二、结构与分类呼吸式玻璃幕墙的种类划分方法有很多种，以通风型式来划分，分为外循环自然通风，外循环机械通风，内循环机械通风三种。

a外循环自然通风 b外循环机械通风 c内循环机械通风外循环自然通风幕墙：外层幕墙的上下端设置进、出风口，并且需要采用保温性能比较好的材质来隔热，因为在夏季依靠热压进行自然通风来降低室内温度，而在冬季利用温室效应来保暖。

由于外循环自然通风只依靠热压来进行通风。

因此内外幕墙之间的空气夹层的间距就应该大一些，一般不低于 400mm。

外循环机械通风幕墙：与外循环自然通风幕墙相比，夹层中增加了风机来强化通风，因此双层呼吸式玻璃幕墙的空气夹层的间距就可以减小。

内循环机械通风幕墙：在内循环机械通风中，保温性能比较好的幕墙材料作为外层幕墙，保温性能相对较差的作为内层幕墙。

在夏季，内循环机械通风依靠风机将房间内较低温度的空气抽进空气夹层内，来给空气夹层的温度进行降温，以此来减少太阳辐射得热。

在冬季，依靠风机将房间内较低温度的空气抽进空气夹层内，通过太阳照射的方式给空气夹层内的温度进行升温，即使风机关闭，在冬季，通透的玻璃幕墙也是会有温室效应，进而增加室内温度。

双层通风玻璃幕墙简介摘要 ] 介绍双层通风式玻璃幕墙的发展情况及特点。

[ 关键词 ] 双层；通风式；玻璃幕墙；节能型幕墙。

一、双层通风式玻璃幕墙概念介绍双层通风玻璃幕墙（又称热通道幕墙、气循环幕墙、呼吸幕墙、生态幕墙、绿色幕墙、健康幕墙等）是由一层外层玻璃幕墙和一层内层玻璃幕墙（或玻璃窗）组成的双层玻璃幕墙，两层玻璃幕墙之间留有一空腔（通道），这个通道称为热通道。

双层结构幕墙不同于单层结构的传统单层幕墙，它是双层结构的新型幕墙，外层结构一般采用点式玻璃幕墙、隐框玻璃幕墙或明框玻璃幕墙，内层结构一般采用隐框玻璃幕墙、明框玻璃幕墙、铝合金门或铝合金窗。

内、外层结构之间分离出一个介乎室内和室外之间的中间层，形成一种通道，空气可以从下部进风口进入通道，也可以从上部出风口排出通道，空气在通道流动，导致热能在通道的流动和传递，这个中间层称为热通道，因而在国际上一般又称为热通道幕墙。

双层幕墙是内、外层结构都是建筑幕墙的热通道幕墙；通风幕墙是外层幕墙的进、出风口都不能关闭的热通道幕墙，它们都是热通道幕墙中的一种。

二、双层通风式玻璃幕墙优缺点优点：1、减小气候的影响。

装有单层结构幕墙的高大建筑物，气候影响比较大，例如风较大时，很难、甚至不可能打开外层窗进行通风，双层结构幕墙外表面可以抵御恶劣气候，即使天气恶劣，一般也可开窗通风，减小气候的影响。

2、积极利用太阳能，节能效果明显。

双层结构幕墙的特点，在於双层玻璃结构，它与传统的玻璃幕墙相比，在阳光照射、热辐射及热对流等方面都优于传统的单层玻璃幕墙，积极利用光能、遮阳、利用空气（冬季吸气，夏季夜间冷却）。

与传统的单层玻璃幕墙的能耗相比：采暖时节约能源42%～52%；制冷时节约能源38%～60%。

采用双层幕墙隔声效果也十分显著（但要注意不要使热通道成为相邻房间传声通道），可大为改善室内使用条件。

缺点：1、技术比较复杂；2、造价比较高；3、建筑面积损失，一般在2.5%~6.5%左右；三、双层玻璃幕墙分类双层玻璃幕墙主要分为内循环和外循环体系，有其共同点和不同点，共同特点都是在双层玻璃之间形成温室效应，并将其温室的夏季的过热空气排除室外，冬季把太阳热能有控制排入室内，使冬夏二季节约大量能源。
