电缆分支箱的技术方案

电缆分支箱安装方案一、引言电缆分支箱作为电力系统中重要的组成部分，承担着安全稳定供电的责任。

本文将针对电缆分支箱的安装方案进行详细讲述，以确保安装过程准确、高效而安全。

二、安装前准备1. 确定安装位置在进行电缆分支箱安装前，需要仔细选择合适的安装位置。

应考虑可靠的支撑结构、充足的通风空间以及方便的操作和维护等因素。

同时，还需避免高温、潮湿和易燃易爆等不利环境条件。

2. 安装材料准备在开始安装之前，必须确保所有所需材料已经准备就绪。

包括但不限于所需电缆分支箱、螺丝、螺母、垫片、密封胶带以及必要的工具等。

3. 安全措施安装过程中，必须严格按照相关安全规范进行操作。

必要时，佩戴个人防护设备，如手套、护目镜等。

同时需注意防止触电、碰撞以及误操作等危险情况的发生。

三、电缆分支箱安装步骤1. 固定支架首先，将支架固定在安装位置上。

确保支架平整牢固，能够承受电缆分支箱及其内部电缆的重量。

2. 安装电缆分支箱将电缆分支箱放置在支架上，并用螺丝将其牢固固定。

确保箱体与支架之间的间隙均匀，以确保电缆分支箱的稳定和正常运行。

3. 连接电缆根据设计要求，将主电缆与电缆分支箱中的对应接线端子进行连接。

在连接过程中，务必确保接触良好，且使用绝缘套管对连接处进行绝缘保护，以免发生短路或漏电等事故。

4. 密封处理为防止外部环境对电缆分支箱产生不良影响，需要对连接处进行密封处理。

使用密封胶带或胶水固定连接处，并确保密封效果良好，防止水分、灰尘等物质进入分支箱内部。

5. 接地处理在电缆分支箱安装完成后，进行接地处理是非常重要的。

确保电缆分支箱与地之间存在良好的接地导通，以保证人身安全和电缆设备的正常运行。

四、安装验收与维护1. 安装验收安装完成后，必须进行严格的验收工作。

主要包括对安装位置的稳定性、接线的正确性以及连接处的密封性等进行检查。

如发现问题，应及时采取纠正措施，确保设备正常运行。

2. 定期维护电缆分支箱的定期维护对于设备的长期稳定运行至关重要。

电缆分支箱安装方案一、引言电缆分支箱作为电力系统中的重要组成部分，用于接入、分支和保护电缆。

在电缆布线过程中，电缆分支箱的正确安装至关重要。

本文将根据实际需要，介绍电缆分支箱的安装方案。

二、安装前准备工作在进行电缆分支箱安装之前，需要进行一系列准备工作，以确保安装过程的顺利进行。

1. 确定安装位置：根据工程设计图纸，确定分支箱的安装位置，考虑到电缆的走向、敷设方式以及使用需求。

2. 检查电缆分支箱的规格和数量：根据设计要求和实际需要，检查电缆分支箱的规格和数量是否符合要求。

3. 准备安装工具和材料：准备必要的安装工具和材料，如螺丝刀、电缆接头、绝缘胶带等。

确保所使用的工具和材料的质量和性能符合安装要求。

三、安装步骤1. 调整电缆分支箱位置：根据安装位置的要求，将电缆分支箱移至相应位置，并使用水平仪进行水平校验。

2. 固定电缆分支箱：使用螺丝刀将电缆分支箱固定在安装位置上，确保其稳定牢固。

3. 连接电缆：根据设计要求，连接电缆与分支箱的引线，使用适当的连接器或绝缘胶带进行连接。

在连接过程中，要确保连接紧固可靠、绝缘良好。

4. 进行接地处理：对电缆分支箱进行接地处理，确保其与地线之间有良好的接触，并使用测试仪器进行接地指标测试，确保接地良好。

5. 进行电器连接：根据设计要求，将电缆分支箱与其他电气设备进行连接，如主配电线路、开关等。

在连接过程中，要确保连接正确、接触良好。

6. 进行安全保护措施：根据设计要求，进行相应的安全保护措施，如配备过电流保护器、漏电保护器等，确保电缆分支箱的安全使用。

四、安装验收与测试1. 安装验收：在电缆分支箱安装完成后，进行验收工作。

对分支箱的外观进行检查，确保外壳完好无损，标志清晰可辨。

同时，对连接是否牢固、接地是否良好进行检查。

2. 功能测试：进行电缆分支箱的功能测试，包括过载保护、短路保护等。

通过使用测试仪器对分支箱的功能进行测试，确保其正常工作。

3. 安全性测试：进行电缆分支箱的安全性测试，包括漏电保护动作测试、绝缘电阻测试等。

电缆分支箱安装方案一、引言电缆分支箱是电力工程中常用的电气设备，用于连接和分配电缆线路，起到安全可靠的电力输送作用。

本文将详细介绍电缆分支箱的安装方案，以确保其功能正常、使用安全。

二、安装前准备1. 安全检查：在开始安装之前，必须进行全面的安全检查，确保工作区域没有明显的安全隐患，如电源封锁、设备接地等。

2. 材料准备：准备好所需的电缆分支箱、配件、工具等，并进行充分的检查，确保其完好无损。

3. 安装位置确认：根据设计要求和实际情况，确定电缆分支箱的安装位置，考虑到便于操作和维护。

三、安装步骤1. 安装支架：将电缆分支箱的支架固定在安装位置，确保其牢固可靠。

2. 安装箱体：将电缆分支箱的箱体放置在支架上，并使用螺栓进行紧固，确保其稳定。

3. 安装接线装置：根据电缆分支箱的设计要求，将接线装置正确连接，并进行绝缘处理，以确保接线可靠安全。

4. 安装地线：连接电缆分支箱的金属外壳与接地设备，确保安全的电气接地。

5. 连接电缆：根据设计要求，将电缆连接到电缆分支箱的进出线口，确保接头牢固可靠，并进行必要的绝缘处理。

6. 测试与调试：完成安装后，对电缆分支箱进行全面的测试和调试，确保其功能正常，无短路等问题。

四、安全注意事项1. 安装过程应严格按照相关规范和标准进行，确保安装质量。

2. 在安装过程中，必须戴好个人防护装备，避免发生意外事故。

3. 在进行电气连接时，应断电并采取相应的安全措施，防止触电和短路。

4. 完成安装后，应进行全面的检查和测试，确保电缆分支箱安全可靠。

五、结论电缆分支箱的安装是电力工程中至关重要的一环。

本文介绍了电缆分支箱安装的准备工作、步骤及注意事项，希望能为读者提供参考和指导，确保安装过程顺利、安全。

（文章结尾）。

电缆分支箱施工方案电缆分支箱施工方案一、施工准备1.了解工程图纸、设计要求、施工方案、质量检验标准等相关技术文件。

2.对施工区域进行勘测，确定施工范围、施工难度、材料需求等。

3.清理施工区域，确保施工区域整洁，并对可能存在的危险进行处理。

二、材料准备1.根据设计要求及相关规范，准备电缆分支箱及配套材料，如支架、接地线、连接件等。

2.检查材料质量，确保符合相关标准要求。

三、施工操作1.安装支架：根据设计要求，在施工区域内确定合适的位置，确保支架的安装牢固可靠。

2.安装电缆分支箱：根据设计要求，进行电缆分支箱的正确安装。

首先确定分支箱的位置，然后将分支箱固定在支架上。

3.拉设电缆：根据工程图纸和设计要求，将电缆分别连接至电缆分支箱的进线和出线端子。

拉设过程中要注意电缆的弯曲半径以及与其他管线的保持一定的距离。

4.接地处理：根据设计要求，对电缆分支箱进行接地处理。

首先清理接地点，确保接地点的良好接地，然后使用合适的接地线连接电缆分支箱和接地装置。

5.调试：完成电缆分支箱的安装后，进行线路接通试验，测试电缆分支箱的正常运行情况。

同时检查分支箱的各个接线端子是否紧固可靠。

四、质量控制1.施工现场要进行巡视，注意施工过程中的安全与质量要求。

2.对施工过程中的质量进行验收，确保施工质量满足相关要求。

3.对施工过程中有疑问或问题的地方要及时与项目经理或设计人员沟通，解决相关问题。

五、安全措施1.施工现场要设立明显的安全警示标志。

2.施工人员须佩戴安全帽、安全靴、防护手套等个人防护装备。

3.施工过程中，要注意用电安全，严禁私拉乱接电线。

4.施工现场要保持整洁，防止杂物堆放引起的安全隐患。

5.严禁在未进行绝缘测试的情况下进行线路接通。

以上是电缆分支箱施工方案，通过合理的准备、施工操作、质量控制和安全措施的采取，保证了电缆分支箱的安装质量和施工安全。

在实际施工中，还应根据具体条件和要求进行调整和完善，确保施工进度和质量。

电缆分支箱施工方案一、概述电缆分支箱是电力系统中起到分支、联络、保护电缆线路的作用的设备。

本文档将详细介绍电缆分支箱的施工方案。

二、施工准备2.1 施工前准备在进行电缆分支箱的施工前，需要做好以下准备工作：1.确定施工位置：根据电缆线路和布置图纸确定电缆分支箱的安装位置。

2.检查设备：检查电缆分支箱及相关附件的完好性和数量是否满足施工需求。

3.材料采购：根据施工计划，准备好所需的电缆、电缆分支箱及其配件等材料。

4.施工人员培训：对施工人员进行相关培训，确保他们熟悉施工流程和安全规范。

2.2 施工工具准备下面是进行电缆分支箱施工所需的一些基本工具：•梯子：用于安装和调整电缆分支箱的高度。

•手动工具：如扳手、螺丝刀等，用于拆卸和安装电缆分支箱及其附件。

•测量工具：如卷尺、水平仪等，用于测量电缆分支箱的位置和水平度。

•电气工具：如电动螺丝刀、电剪等，用于进行电缆接线和连接。

三、施工步骤3.1 安装电缆分支箱1.安装支架：根据电缆分支箱的尺寸和重量，选择合适的支架，并按照厂家提供的安装说明进行固定。

2.安装导电轨：在电缆分支箱内安装导电轨，用于安装和连接电缆。

3.安装电缆分支箱：将电缆分支箱安装在已经固定好的支架上，使用螺丝将其固定。

3.2 进行电缆连接1.准备电缆：根据设计要求，选择合适规格和材质的电缆，并按照实际需求进行切割和准备。

2.连接电缆：将电缆的各项参数与电缆分支箱的对应接口进行连接，确保接触良好且牢固，防止出现接触不良的情况。

3.进行绝缘处理：在电缆连接点处使用绝缘材料进行绝缘处理，以确保电缆连接点的安全与可靠。

3.3 进行接地处理1.接地线安装：将电缆分支箱的接地线连接到地线系统中，并进行良好的接地处理，确保电缆分支箱的安全运行。

2.测试接地效果：利用万用表等工具进行接地效果的测试，确保电缆分支箱接地正常并符合要求。

3.4 进行验收和测试1.验收：对刚完成的电缆分支箱进行外观检查和安装质量检查，确保施工质量符合规范要求。

电缆分支箱安装方案电缆分支箱在电力设备中扮演着非常重要的角色，其主要用途是为电缆提供分支连接和保护作用。

在电缆分支箱的选型和安装过程中，需要考虑众多的因素，包括环境条件、电缆规格、输电功率、安全性等等。

针对这些因素，本文将介绍几种电缆分支箱安装方案，帮助读者做出更为合理的选择。

一、室内安装方案室内安装方案是最为常见的一种方式，通常适用于电力供应商的电力输配电系统、建筑物等场合。

在室内安装时，应按照电缆分支箱的尺寸和形状，选取符合要求的安装位置，确保电器外壳与电源母线有足够的间距。

此外，还应考虑防火、防水等安全因素，选择合适的保护等级。

二、室外地面安装方案室外地面安装方案通常适用于电线路深埋地下无法直接引出或变电站和输电线路之间的联接。

在选择室外地面安装方案时，需要考虑箱子体积、箱盖高度、开门方向等因素。

同时，还需要注意环境的复杂性，包括气候、地形、有害物质等，选择防腐防水能力强的电缆分支箱。

三、室外柜式安装方案室外柜式安装方案通常适用于在路边、公园、广场等公共场合，此方案要求安装位置具有良好的通风性和视野性，方便运维人员进行勘查和维护。

该方案有多种安装形式可供选择，包括单柜安装、双柜安装等多种。

此外，安装位置的平整度十分重要，如果出现强烈的震动等因素，应考虑采用固定装置。

四、室外挂壁安装方案室外挂壁安装方案通常适用于建筑物外墙和雨棚等结构中，特别适用于空间狭小的环境中。

在进行挂壁安装时，需要注意电缆分支箱的体积和重量，确保挂壁安装的安全性。

此外，还需要注意环境的复杂性，选择防腐、防水能力强的电缆分支箱。

总之，选择适当的电缆分支箱安装方案，可以在一定程度上提高电力设备的使用寿命和安全性，减少维修费用和运行成本。

因此，在进行安装前，我们需要对不同安装方案上面的特点和适用范围进行充分的了解和分析，以确保整个电力用电过程的安全和稳定。

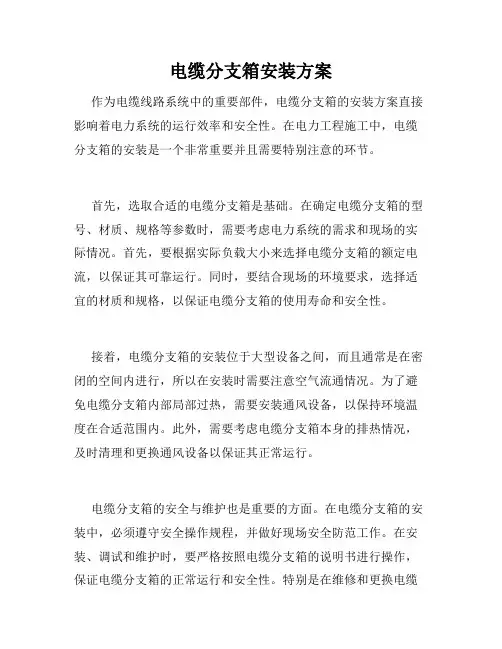

电缆分支箱安装方案作为电缆线路系统中的重要部件，电缆分支箱的安装方案直接影响着电力系统的运行效率和安全性。

在电力工程施工中，电缆分支箱的安装是一个非常重要并且需要特别注意的环节。

首先，选取合适的电缆分支箱是基础。

在确定电缆分支箱的型号、材质、规格等参数时，需要考虑电力系统的需求和现场的实际情况。

首先，要根据实际负载大小来选择电缆分支箱的额定电流，以保证其可靠运行。

同时，要结合现场的环境要求，选择适宜的材质和规格，以保证电缆分支箱的使用寿命和安全性。

接着，电缆分支箱的安装位于大型设备之间，而且通常是在密闭的空间内进行，所以在安装时需要注意空气流通情况。

为了避免电缆分支箱内部局部过热，需要安装通风设备，以保持环境温度在合适范围内。

此外，需要考虑电缆分支箱本身的排热情况，及时清理和更换通风设备以保证其正常运行。

电缆分支箱的安全与维护也是重要的方面。

在电缆分支箱的安装中，必须遵守安全操作规程，并做好现场安全防范工作。

在安装、调试和维护时，要严格按照电缆分支箱的说明书进行操作，保证电缆分支箱的正常运行和安全性。

特别是在维修和更换电缆分支箱部件时，必须确保电缆分支箱内部的电压等电参数已经消除，否则将会产生严重的电击事故。

根据电缆分支箱的不同用途，还需要考虑其他方面的问题。

例如，在需要防水的环境中，需要采取防水措施以保护电缆分支箱；在通常需要集成通信设备时，需要选择具有通信功能的电缆分支箱，以便于后期的调试和维护。

总之，电缆分支箱作为电力系统中的重要部件，安装方案需要综合考虑一系列因素，才能确保其在电力系统中运行正常且安全。

因此，在选择和安装电缆分支箱时，一定要根据实际情况和需求，进行准确的技术分析，并在操作过程中严格遵守安全操作规程，以保证电缆分支箱的运行效率和安全性。

电缆分支箱安装方案说明：本文介绍了电缆分支箱的安装方案以及相关注意事项。

分别从选择安装场地、安装方法、接地处理、外观检查等方面进行论述，并提供了一些实用建议。

I. 选择安装场地电缆分支箱的安装场地的选择是安装过程中的首要考虑因素之一，正确选择可以确保设备的正常运行和延长使用寿命。

以下是一些选择安装场地的要点：1. 场地的选择应符合相关规范和安全要求；2. 场地应干燥、通风、无尘，并远离易燃易爆物品；3. 尽量选择离电源电缆近、线路简洁的位置。

II. 安装方法电缆分支箱的安装方法应符合国际标准和地方法规。

下面是安装过程中需要注意的几个环节：1. 安装前应清理好安装场地，将场地内的杂物清除干净；2. 安装时应严格按照制定的安装图纸进行，并根据设备的要求进行正确连接；3. 安装完成后，应进行必要的试验和检查，确保设备安装正确无误。

III. 接地处理电缆分支箱的接地处理是确保设备正常运行和保护人身安全的关键环节。

以下是一些接地处理的要点：1. 分支箱的金属外壳应通过接地导线和设备接地系统连接，确保设备有良好的接地；2. 分支箱的接地系统应与建筑物的总接地系统连接，防止由于接地不良引起的安全事故。

IV. 外观检查电缆分支箱的外观检查是在安装完成后的必要环节，目的是确保设备外观完好，并排除安装过程中可能出现的问题。

以下是一些外观检查的要点：1. 检查设备的外壳是否完好无损，无明显的凸起、凹陷或划擦；2. 检查设备的安装位置是否稳固，无晃动或松动现象；3. 检查设备的电缆连接是否牢固，无脱落或松动。

总结：以上是电缆分支箱安装方案的介绍，从选择安装场地、安装方法、接地处理、外观检查等方面进行了论述。

正确的安装方案可以确保设备的正常运行和使用寿命的延长。

在实际安装过程中，应严格按照相关标准和规范进行操作，并进行必要的试验和检查，以确保安全可靠。

电缆分支箱安装方案随着电气设备的发展，电缆的使用越来越广泛。

而在电缆的安装过程中，电缆分支箱的安装是一个非常重要的环节。

本文将为您介绍一种电缆分支箱的安装方案，以帮助您更好地理解和实施电缆分支箱的安装工作。

一、方案背景电缆分支箱是用于电缆系统中进行分支连接的设备，一般安装在电缆线路的交接点处。

它的主要功能是实现电缆的分支、连接、保护和配电等工作。

因此，在电缆分支箱的安装过程中，需要考虑以下几个方面的问题：1. 安装位置：电缆分支箱应安装在通风良好、温度适宜、湿度较低的室内环境中，以确保其正常运行。

2. 安装要求：电缆分支箱的安装要符合相关的标准和规范要求，确保安装质量和安全可靠性。

3. 连接方式：电缆分支箱应与电缆线路进行可靠的接地连接，以保证电气安全。

二、安装步骤本方案推荐的电缆分支箱安装步骤如下：1. 施工准备（1）根据实际情况选择电缆分支箱的型号和规格，并准备好所需的安装工具和材料。

（2）对安装位置进行清理和检查，确保没有杂物和障碍物。

（3）确保操作人员具备相关的安全知识和操作技能。

2. 安装箱体（1）将电缆分支箱放置在预定的安装位置上，调整箱体的水平度，并使用水平仪进行校准。

（2）根据箱体的安装孔位，使用膨胀螺栓或射钉等方式将箱体固定在墙壁或支架上。

3. 连接电缆（1）根据设计要求，选用合适的电缆进行连接。

注意电缆的规格、截面积和芯数等参数应与电缆分支箱相匹配。

（2）根据连接方式，进行电缆的剥皮、端子处理和连接操作。

（3）检查连接的紧固度和接触可靠性，确保电缆与分支箱之间的连接良好。

4. 接地连接（1）将电缆分支箱与接地系统进行连接，确保电缆分支箱与地网等设施的导电连接可靠。

（2）使用导线或接地线夹等工具，将电缆分支箱与接地线进行牢固连接，并进行接地测试。

5. 审查和测试（1）对安装的电缆分支箱进行外观检查，确保箱体无损坏、松动和异物。

（2）进行电气测试和功能测试，确保电缆分支箱的各项功能正常。

电缆分支箱施工方案一、引言电缆分支箱是电力系统中的重要设备，起着连接和分配电缆线路的作用。

其施工方案的科学与合理性对于电力系统的正常运行至关重要。

本文将针对电缆分支箱的施工方案进行详细的阐述，并提供相关的指导与建议。

二、施工前准备工作1. 设计方案确认：在施工前，应仔细审查和确认电缆分支箱的设计方案，确保其符合相关的电力设计标准和规范要求。

2. 材料和工具准备：根据设计方案确定所需的材料和工具，并进行采购和准备。

在选择材料时，应优先考虑其质量和可靠性。

3. 施工人员培训：组织施工人员进行专业培训，提高他们的技能水平和施工质量。

4. 安全措施准备：制定并宣布相关的安全规章制度，确保施工过程中的人员安全。

三、施工步骤1. 现场勘测：仔细勘测施工现场，确保施工所需的空间和设备是否满足要求。

2. 基础施工：根据设计方案要求，进行电缆分支箱基础的施工。

包括清理基础地面、浇筑混凝土、安装模板等工作。

3. 安装电缆分支箱：将准备好的电缆分支箱安装到基础上，并进行固定。

在安装过程中，要保证分支箱与电缆线路之间的连接牢固可靠。

4. 连接电缆线路：根据设计方案，将电缆线路连接到电缆分支箱中。

在连接过程中，要仔细检查电缆的规格和质量，确保与分支箱匹配。

5. 进行电器接线：根据分支箱的电气图纸，进行电器接线工作。

在接线过程中，要注意接线的正确性和安全性。

6. 进行试验和调试：在施工完成后，进行电缆分支箱的试验和调试工作。

包括对分支箱的电气性能进行检测和验证。

四、施工质量控制1. 工艺控制：严格按照施工工艺要求进行施工，避免出现操作失误和施工瑕疵。

2. 材料控制：对所使用的材料进行严格的质量控制，确保其符合相关的标准和要求。

3. 检测控制：对施工过程中的重要环节进行检测和监控，及时发现并纠正问题。

4. 完工验收：在施工完毕后，进行终检和整体验收，确保施工质量符合设计要求。

五、安全注意事项1. 施工期间，严禁吸烟、明火作业等不安全行为。
