(完整版)为变容二极管的结电容

《高频电子线路》模拟考试试卷1及参考答案一、填空题（每空1分，共16分）1．放大器的噪声系数N F是指输入端的信噪比与输出端的信噪比两者的比值，用分贝表示即为10lg（P si/P Ni）/(P so/P No)。

2．电容三点式振荡器的发射极至集电极之间的阻抗Z ce性质应为容性，发射极至基极之间的阻抗Z be性质应为容性，基极至集电极之间的阻抗Z cb性质应为感性。

3．根据干扰产生的原因，混频器的干扰主要有组合频率干扰、副波道干扰、交调干扰和互调干扰四种。

4．无论是调频信号还是调相信号，它们的ω（t）和φ（t）都同时受到调变，其区别仅在于按调制信号规律线性变化的物理量不同，这个物理量在调相信号中是∆ϕ（t），在调频信号中是∆ω（t）。

5．锁相环路由鉴相器、环路滤波器和压控振荡器组成，它的主要作用是用于实现两个电信号相位同步，即可实现无频率误差的频率跟踪。

二、选择题（每小题2分、共30分）将一个正确选项前的字母填在括号内1．当两个频率不同的单频信号送入非线性器件，产生的组合频率最少的器件是（C）A．极管B．三极管C．场效应管2．单频调制时，调相波的最大相偏Δφm正比于（ A ）A．UΩB．uΩ(t)C．Ω3．利用高频功率放大器的集电极调制特性完成功放和振幅调制，功率放大器的工作状态应选（ C ）A．欠压 B．临界 C．过压4．正弦振荡器中选频网络的作用是（A）A．产生单一频率的正弦波 B．提高输出信号的振幅 C．保证电路起振5．石英晶体谐振于fs时，相当于LC回路的（A）A．串联谐振现象 B．并联谐振现象 C．自激现象 D．失谐现象6．利用非线性器件相乘作用来实现频率变换时，其有用项为（ B ）A、一次方项B、二次方项C、高次方项D、全部项7．判断下图是哪一类振荡器（C）A．电感三点式B．电容三点式C．改进的电容三点式D．变压器耦合式8．若载波u C(t)=U C cosωC t,调制信号uΩ(t)= UΩcosΩt，则普通调幅波的表达式为（C）A．u AM(t)=U C cos（ωC t＋m a sinΩt）B．u AM(t)=U C cos（ωC t＋m a cosΩt）C．u AM(t)=U C（1＋m a cosΩt）cosωC t D．u AM(t)=kUΩU C cosωC tcosΩt9．某超外差接收机的中频f I＝465kHz，输入信号载频fc＝810kHz，则镜像干扰频率为（C）A．465kHz B．2085kHz C．1740kHz10．混频器与变频器的区别（B）A．混频器包括了本振电路B．变频器包括了本振电路C．两个都包括了本振电路D．两个均不包括本振电路11．直接调频与间接调频相比，以下说法正确的是（C）A．直接调频频偏较大，中心频率稳定B．间接调频频偏较大，中心频率不稳定C．直接调频频偏较大，中心频率不稳定D．间接调频频偏较大，中心频率稳定12．一同步检波器，输入信号为u S =U S cos（ωC＋Ω）t，恢复载波u r =U r cos（ωC t＋φ）,输出信号将产生（C）A．振幅失真B．频率失真C．相位失真13．鉴频特性曲线的调整内容不包括（B）A．零点调整B．频偏调整C．线性范围调整D．对称性调整14．某超外差接收机接收930kHz的信号时，可收到690kHz和810kHz信号，但不能单独收到其中一个台的信号，此干扰为（D）A．干扰哨声B．互调干扰C．镜像干扰D．交调干扰15．调频信号u AM(t)=U C cos（ωC t＋m f sinΩt）经过倍频器后，以下说法正确的是（C）A．该调频波的中心频率、最大频偏及Ω均得到扩展，但m f不变B．该调频波的中心频率、m f及Ω均得到扩展，但最大频偏不变C．该调频波的中心频率、最大频偏及m f均得到扩展，但Ω不变D．该调频波最大频偏、Ω及m f均得到扩展，但中心频率不变三、简答题（每小题7分，共14分）1．小信号谐振放大器与谐振功率放大器的主要区别是什么？答：1）小信号谐振放大器的作用是选频和放大，它必须工作在甲类工作状态；而谐振功率放大器为了提高效率，一般工作在丙类状态。

班级：学号：姓名：装订线第1页 共6页第2页 共6页一、填空题：（20分）（每空1分）1、某小信号放大器共有三级，每一级的电压增益为15dB, 则三级放大器的总电压增益为 。

2、实现调频的方法可分为 和 两大类。

3、集电极调幅电路应工作于 状态。

某一集电极调幅电路，它的载波输出功率为50W ，调幅指数为0.5,则它的集电极平均输出功率为 。

4、单向化是提高谐振放大器稳定性的措施之一，单向化的方法有 和 。

5、谐振动率放大器的动态特性不是一条直线，而是折线，求动态特性通常可以采用 法和 法。

6、在串联型晶体振荡器中，晶体等效为 ，在并联型晶体振荡器中，晶体等效为 。

7、高频振荡的振幅不变，其瞬时频率随调制信号线性关系变化，这样的已调波称为 波，其逆过程为 。

8、反馈型LC 振荡器的起振条件是 ；平衡条件是 ；振荡器起振后由甲类工作状态逐渐向甲乙类、乙类或丙类过渡，最后工作于什么状态完全由 值来决定。

9、变频器的中频为S L I ωωω-=，若变频器的输入信号分别为()t m t U u f s sm s Ω+=sin cos ω和t U u s sm s )cos(Ω-=ω，则变频器的输出信号分别为 和 。

10、变容二极管的结电容γ)1(0Dr j j U u C C += 其中γ为变容二极管的 ；变容二极管作为振荡回路总电容时，要实现线性调频，变容二极管的γ值应等于 。

二、单项选择题（10分）（每空1分）1、具有抑制寄生调幅能力的鉴频器是 。

A. 比例鉴频器B.相位鉴频器C. 双失谐鉴频器D.相移乘法鉴频器2、图1是 电路的原理方框图。

图中t t U u c m i Ω=cos cos ω；t u c ωcos 0=图 1A. 调幅B. 混频C. 同步检波D. 鉴相3、下面的几种频率变换电路中， 不是频谱的线性搬移。

A . 调频B .调幅C .变频D . 包络检波4、图2所示是一个正弦波振荡器的原理图，它属于 振荡器 。

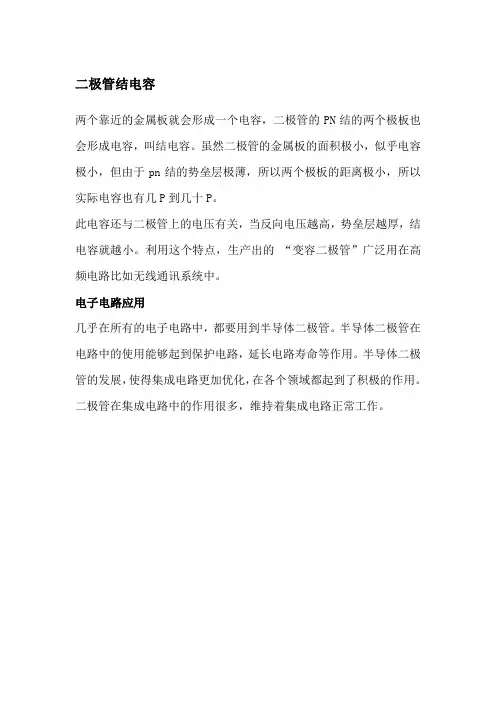

二极管结电容
两个靠近的金属板就会形成一个电容，二极管的PN结的两个极板也会形成电容，叫结电容。

虽然二极管的金属板的面积极小，似乎电容极小，但由于pn结的势垒层极薄，所以两个极板的距离极小，所以实际电容也有几P到几十P。

此电容还与二极管上的电压有关，当反向电压越高，势垒层越厚，结电容就越小。

利用这个特点，生产出的“变容二极管”广泛用在高频电路比如无线通讯系统中。

电子电路应用
几乎在所有的电子电路中，都要用到半导体二极管。

半导体二极管在电路中的使用能够起到保护电路，延长电路寿命等作用。

半导体二极管的发展，使得集成电路更加优化，在各个领域都起到了积极的作用。

二极管在集成电路中的作用很多，维持着集成电路正常工作。

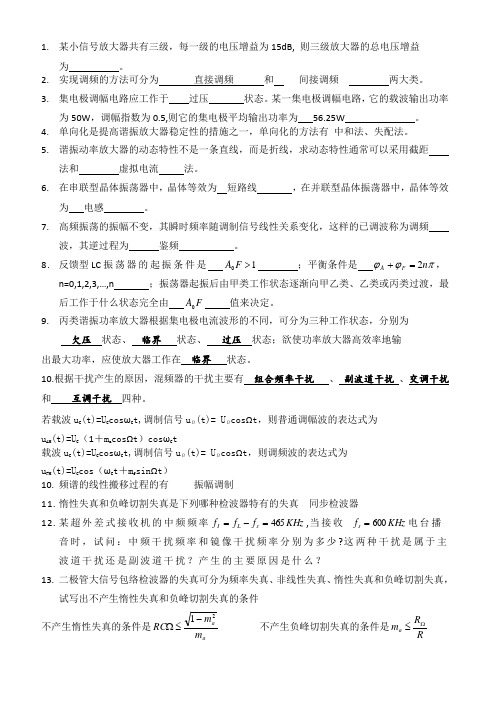

1. 某小信号放大器共有三级，每一级的电压增益为15dB, 则三级放大器的总电压增益为 。

2. 实现调频的方法可分为 直接调频 和 间接调频 两大类。

3. 集电极调幅电路应工作于 过压 状态。

某一集电极调幅电路，它的载波输出功率为50W ，调幅指数为0.5,则它的集电极平均输出功率为 56.25W 。

4. 单向化是提高谐振放大器稳定性的措施之一，单向化的方法有 中和法、失配法。

5. 谐振动率放大器的动态特性不是一条直线，而是折线，求动态特性通常可以采用截距法和 虚拟电流 法。

6. 在串联型晶体振荡器中，晶体等效为 短路线 ，在并联型晶体振荡器中，晶体等效为 电感 。

7. 高频振荡的振幅不变，其瞬时频率随调制信号线性关系变化，这样的已调波称为调频波，其逆过程为 鉴频 。

8. 反馈型LC 振荡器的起振条件是 10>F A ；平衡条件是 πϕϕn F A 2=+，n=0,1,2,3,…,n ；振荡器起振后由甲类工作状态逐渐向甲乙类、乙类或丙类过渡，最后工作于什么状态完全由 F A 0 值来决定。

9. 丙类谐振功率放大器根据集电极电流波形的不同，可分为三种工作状态，分别为 欠压 状态、 临界 状态、 过压 状态；欲使功率放大器高效率地输 出最大功率，应使放大器工作在 临界 状态。

10.根据干扰产生的原因，混频器的干扰主要有 组合频率干扰 、 副波道干扰 、交调干扰 和 互调干扰 四种。

若载波u C (t)=U C cos ωC t,调制信号u Ω(t)= U Ωcos Ωt ，则普通调幅波的表达式为 u AM (t)=U C （1＋m a cos Ωt ）cos ωC t载波u C (t)=U C cos ωC t,调制信号u Ω(t)= U Ωcos Ωt ，则调频波的表达式为 u FM (t)=U C cos （ωC t ＋m f sin Ωt ）10. 频谱的线性搬移过程的有 振幅调制11. 惰性失真和负峰切割失真是下列哪种检波器特有的失真 同步检波器12. 某超外差式接收机的中频频率KHz f f f s L I 465=-=,当接收 KHz f s 600=电台播音时，试问：中频干扰频率和镜像干扰频率分别为多少?这两种干扰是属于主波道干扰还是副波道干扰？产生的主要原因是什么？13. 二极管大信号包络检波器的失真可分为频率失真、非线性失真、惰性失真和负峰切割失真，试写出不产生惰性失真和负峰切割失真的条件 不产生惰性失真的条件是aam m RC 21-≤Ω 不产生负峰切割失真的条件是RR m a Ω≤14. 利用石英晶体的电抗频率特性构成的振荡器是f ＝fs 时，石英晶体呈阻性，可构成串联型晶体振荡器15. 变频器的中频为S L I ωωω-=，若变频器的输入信号分别为()t m t U u f s sm s Ω+=sin cos ω和t U u s sm s )cos(Ω-=ω，则变频器的输出信号分别为 ()t m t U u f I I Ω+=sin cos Im ω和t U u I I )cos(Im Ω-=ω。

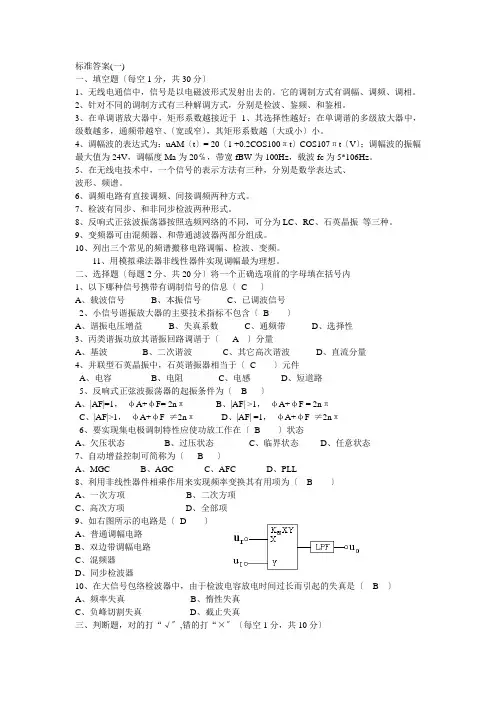

标准答案(一)一、填空题〔每空1分，共30分〕1、无线电通信中，信号是以电磁波形式发射出去的。

它的调制方式有调幅、调频、调相。

2、针对不同的调制方式有三种解调方式，分别是检波、鉴频、和鉴相。

3、在单调谐放大器中，矩形系数越接近于1、其选择性越好；在单调谐的多级放大器中，级数越多，通频带越窄、〔宽或窄〕，其矩形系数越〔大或小〕小。

4、调幅波的表达式为：uAM〔t〕= 20〔1 +0.2COS100πt〕COS107πt〔V〕；调幅波的振幅最大值为24V，调幅度Ma为20℅，带宽fBW为100Hz，载波fc为5*106Hz。

5、在无线电技术中，一个信号的表示方法有三种，分别是数学表达式、波形、频谱。

6、调频电路有直接调频、间接调频两种方式。

7、检波有同步、和非同步检波两种形式。

8、反响式正弦波振荡器按照选频网络的不同，可分为LC、RC、石英晶振等三种。

9、变频器可由混频器、和带通滤波器两部分组成。

10、列出三个常见的频谱搬移电路调幅、检波、变频。

11、用模拟乘法器非线性器件实现调幅最为理想。

二、选择题〔每题2分、共20分〕将一个正确选项前的字母填在括号内1、以下哪种信号携带有调制信号的信息〔C 〕A、载波信号B、本振信号C、已调波信号2、小信号谐振放大器的主要技术指标不包含〔B 〕A、谐振电压增益B、失真系数C、通频带D、选择性3、丙类谐振功放其谐振回路调谐于〔 A 〕分量A、基波B、二次谐波C、其它高次谐波D、直流分量4、并联型石英晶振中，石英谐振器相当于〔C 〕元件A、电容B、电阻C、电感D、短道路5、反响式正弦波振荡器的起振条件为〔 B 〕A、|AF|=1，φA+φF= 2nπB、|AF| >1，φA+φF = 2nπC、|AF|>1，φA+φF ≠2nπD、|AF| =1，φA+φF ≠2nπ6、要实现集电极调制特性应使功放工作在〔B 〕状态A、欠压状态B、过压状态C、临界状态D、任意状态7、自动增益控制可简称为〔 B 〕A、MGCB、AGCC、AFCD、PLL8、利用非线性器件相乘作用来实现频率变换其有用项为〔 B 〕A、一次方项B、二次方项C、高次方项D、全部项9、如右图所示的电路是〔D 〕A、普通调幅电路B、双边带调幅电路C、混频器D、同步检波器10、在大信号包络检波器中，由于检波电容放电时间过长而引起的失真是〔B〕A、频率失真B、惰性失真C、负峰切割失真D、截止失真三、判断题，对的打“√〞,错的打“×〞〔每空1分，共10分〕1、谐振放大器是采用谐振回路作负载的放大器。

型号电容量（工作电压）电容比率工作频率最小值最大值303B 3~5p(25V) 18p(3V) >6 1000MHz2AC1 2p(25V) 27p(3V) >7 50MHz2CC1 3.6p(25V) 20p(3V) 4~6 50MHz2CB14 3p(25V) 18~30p(3V) 5~7 50MHz2CC-32 2.5p(25V) 25p(3V) 4.5 >800MHzISV-101 12p(10V) 32p(2.5V) 2.4 100MHzAM-109 30p(9V) 460p(1V) 15 AMBB-112 17p(6V) 12p(3V) 1.8 AMISV-149 30p(8V) 540p(1V) 18 AMS-153 2.3p(9V) 16p(2V) 7 >600MHzMV-209 11p(9V) 33p(1.5V) 3 UHFKV-1236 30p(8V) 540p(1V) 20 AMKV-1310 43p(8V) 93p(2V) 2.3 >100MHzIS149 30p(8V) 540p(1V) 18 AMS208 2.7p(9V) 17p(4V) >4.5 >900MHzMV2105 6p(9V) 22p(4V) 2.5 UHFDB300 6.8p(25V) 18p(3V) 1.8 50MHzBB112 10p(25V) 180p(3V) >16 AM变容二极管(Varactor Diodes)又称可变电抗二极管。

是一种利用PN结电容（势垒电容)与其反向偏置电压Vr的依赖关系及原理制成的二极管。

所用材料多为硅或砷化镓单晶，并采用外延工艺技术。

反偏电压愈大，则结电容愈小。

A TMEL代理变容二极管具有与衬底材料电阻率有关的串联电阻。

主要参量是：零偏结电容、零偏压优值、反向击穿电压、中心反向偏压、标称电容、电容变化范围（以皮法为单位）以及截止频率等，对于不同用途，应选用不同C和Vr特性的变容二极管，如有专用于谐振电路调谐的电调变容二极管、适用于参放的参放变容二极管以及用于固体功率源中倍频、移相的功率阶跃变容二极管等。

2021级专升本《通信电子线路》2023上半年期末考试练习题一、单项选择题（每题2分）1.某超外差接收机的中频为465kHz，当接收550kHz的信号时，还收到1480kHz 的干扰信号，此干扰为（）。

A.干扰哨声B.镜像干扰C.互调干扰D.交调干扰答案：B2.某单频调制的普通调幅波的最大振幅为10v，最小振幅为6v，则调幅系数m为（）。

A.0.6B.0.4C.0.25D.0.1答案：C3.以下几种混频器电路中，输出信号频谱最纯净的是（）。

A.二极管混频器B.三极管混频器C.模拟乘法器混频器答案：A4.某丙类谐振功率放大器工作在临界状态，若保持其它参数不变，将集电极直流电源电压增大，则放大器的工作状态将变为（）。

A.过压B.临界C.欠压答案：C5.为了实现丙类工作，基极偏置电压应设置在功率管的（）。

A.放大区B.截止区C.饱和区答案：B＝6.某调频波，其调制信号频率F＝1kHz，载波频率为10.7MHz，最大频偏Δfm10kHz。

若调制信号的振幅不变，频率加倍，则此时调频波的频带宽度为（）。

A.12kHzB.24kHzC.20kHzD.40kHz答案：B7.双边带调制信号和单边带调制信号的载波被（）。

A.变频B.搬移C.抑制答案：C8.双边带调制信号和单边带调制信号的包络是否反映调制信号的变化规律？（）。

A.反映B.不反映C.双边带调制信号反映答案：B9.鉴频的描述是（）。

A.调幅信号的解调B.调频信号的解调C.调相信号的解调答案：B10.二极管峰值包络检波器适用于哪种调幅波的解调（）。

A.单边带调幅波B.抑制载波双边带调幅波C.普通调幅波D.残留边带调幅波答案：C11.欲提高功率放大器的效率，应使放大器的工作状态为（）。

A.甲类B.乙类C.丙类答案：C12.变容二极管调频器实现线性调频的条件是变容二极管的结电容变化指数n为（）。

A.1/3B.1/2C.2D.4答案：C13.要产生频率稳定度高的正弦信号应采用（）振荡器。

填空题1.通信系统一般由、____、、以及五部分组成。

2.并联谐振回路发生谐振时，回路呈________性。

3.根据晶体管的导通角大小，将放大器分为、和等工作状态。

4.无线电波的传播方式主要有___________、_____________、___________三种。

5.高频谐振功率放大器为了提高效率而工作在状态，其导通角θ小于，因此要求放大器的基极偏压V BB小于。

6.在____________调制中，调制的结果实现了频谱的线性搬移。

7.调频是指载波信号的____________随调制信号呈___________变化。

8.包络检波器适用于_______________的解调，同步检波器适用于_______________和_______________的解调。

9.当负载由小逐渐增大时，谐振功率放大器由___________状态逐步向__________状态过渡。

10.小信号谐振放大器工作在状态，其主要技术指标有、、。

11.丙类谐振功率放大器按晶体管集电极电流脉冲形状可分为、、三种工作状态，它一般工作在状态。

12.LC并联谐振回路，谐振时阻抗________，且对外呈现_______特性；当信号频率高于谐振频率而失谐时，阻抗将__________，并呈现_________特性。

13.调幅信号有三种，它们分别是、和。

14.斜率鉴频器是先将调频信号变换成信号，然后用进行解调得到原调制信号。

15.二极管包络检波只适用解调_____________信号，对于DSB、SSB 信号解调则需采用____________检波电路，而对于调频信号应采用_____________进行解调。

16.高频功率放大器的作用是___________；其目标是在保证输出功率的前提下，追求放大器___________、___________；其性能指标主要包括___________ 和___________。

17.为了有效地实现基极调幅，调制器必须工作在状态，为了有效地实现集电极调幅，调制器必须工作在状态。

4.变容二极管调频器实现线性调频旳条件是变容二极管旳结电容变化指数γ为( C）A．１/3 Ｂ．1/２ C.2 D.41３．运用石英晶体旳电抗频率特性构成旳振荡器是（B) A．f＝ｆs时,石英晶体呈感性，可构成串联型晶体振荡器B．f=fs时，石英晶体呈阻性，可构成串联型晶体振荡器C．f s<f<fp时,石英晶体呈阻性,可构成串联型晶体振荡器D．f s<f＜fp时,石英晶体呈感性,可构成串联型晶体振荡器4.小信号谐振放大器旳重要特点是以调谐回路作为放大器旳交流负载,具有放大和选频功能。

5. 谐振功率放大器旳调制特性是指保持Ｕbm及Ｒp不变旳状况变化,或随U CC变化旳特性。

下,放大器旳性能随UＢB三、简答题（每题5分，共10分）1．当谐振功率放大器旳输入鼓励信号为余弦波时,为什么集电极电流为余弦脉冲波形?但放大器为什么又能输出不失真旳余弦波电压?答:由于谐振功率放大器工作在丙类状态(导通时间不不小于半个周期）,因此集电极电流为周期性余弦脉冲波形;但其负载为调谐回路谐振在基波频率,可选出ic旳基波,故在负载两端得到旳电压仍与信号同频旳完整正弦波。

五、下图所示二极管峰值包络检波电路中，ｕ（t)=0.8（1+0．８cosΩt)cosωcＡMｔ（ｖ）, 其中f c＝4.7MHz，F=（１00~5０00）Ｈz，ＲL=５KΩ,为了不产生惰性失真和底部切割失真，求检波电容ＣL和电阻Ｒ｀L旳值（10分)解：为了不产生惰性失真, 解得40.6pF ≤C L ≤０.0047ｕF 为了不产生底部切割失真， 解得R ｀Ｌ≥20 k Ω1．在调谐放大器旳LC 回路两端并上一种电阻R,可以 （ C ） A.提高回路旳Q 值 Ｂ.提高谐振频率 Ｃ．加宽通频带 Ｄ．减小通频带 12.ＡGＣ电路旳作用是( C ）C ．使输出信号幅度保持恒定或仅在很小旳范畴内变化二、填空题（每题2分，共10分)1．石英晶体振荡器是运用石英晶体旳 压电和反压电效应 工作旳,其频率稳定度很高,一般可分为 串联型晶体振荡器 和 并联型晶体振荡器 两种。

试 卷试 卷 一一、填空题：（请将正确答案填在题中的空格处）1. 空载的LC 并联谐振回路，当其品质因数Q 增大时，回路通频带 ；接入负载后，回路通频带 。

2. 间接调频的原理是先将调制信号 后，再进行 ，从而实现调频，其优点是中心频率稳定度高。

3. 石英晶体振荡器通常可分为_________和_________两种。

它是利用石英晶体的____________________效应工作的，其频率稳定度很高。

4. 电容三点式振荡器的发射极至集电极之间的阻抗Zce 性质应为 ，发射极至基极之间的阻抗Zbe 性质应为 ，基极至集电极之间的阻抗Zcb 性质应为 。

二、选择题：（请将正确答案填在题后的括号内）1、通常超外差收音机的中频为【 】。

A ．10.7MHZB ．75kHZC ．465kHZD ．535kHZ2、作为集电极调幅用的高频谐振功率放大器，其工作状态应选用：【 】A ． 临界状态B ．过压状态C ． 欠压状态D ．甲类3、频谱线性搬移电路的关键部件是【 】。

A ．相加器B ．乘法器C ．减法器D ．除法器4、若调制信号的频率为300HZ ～3400HZ ，那么，调幅电路中带通滤波器的通频带至少应为【 】。

A ．3400HzB ．5400HzC ．6800HzD ．600Hz5、在低电平调幅、小信号检波和混频中，非线性器件特性较好的是【 】。

A ．B ．C ． D.6、为提高振荡频率的稳定度，高频正弦波振荡器一般选用 【 】A ．LC 正弦波振荡器B ．晶体振荡器C ．RC 正弦波振荡器 D. 电感三点式振荡器7、锁相环路锁定后【 】。

A 、无频率误差，有相位误差；B 、有频率误差，也有相位误差；C 、有频率误差，无相位误差 D. 无频率误差，无相位误差；8、我国调频广播的最大频偏m f ∆＝75kHz ，当调制频率为15kHz 时，调频波所占的频带宽度为【 】。

A 、180kHzB 、30kHzC 、150kHzD 、360kHz 。

4．变容二极管调频器实现线性调频的条件是变容二极管的结电容变化指数γ为 （ C ） A ．1/3 B ．1/2 C ．2 D ．413．利用石英晶体的电抗频率特性构成的振荡器是 （ B ） A ． f ＝fs 时，石英晶体呈感性，可构成串联型晶体振荡器 B ． f ＝fs 时，石英晶体呈阻性，可构成串联型晶体振荡器 C ． f s<f<fp 时，石英晶体呈阻性，可构成串联型晶体振荡器 D ． f s<f<fp 时，石英晶体呈感性，可构成串联型晶体振荡器 4．小信号谐振放大器的主要特点是以 调谐回路 作为放大器的交流负载，具有 放大 和 选频 功能。

5． 谐振功率放大器的调制特性是指保持 U bm 及 R p 不变的情况下，放大器的性能随 U BB 变化，或随 U CC 变化的特性。

三、简答题（每小题51．当谐振功率放大器的输入激励信号为余弦波时，为什么集电极电流为余弦脉冲波形？但放大器为什么又能输出不失真的余弦波电压？ 答：因为谐振功率放大器工作在丙类状态（导通时间小于半个周期），所以集电极电流为周期性余弦脉冲波形；但其负载为调谐回路谐振在基波频率，可选出ic 的基波，故在负载两端得到的电压仍与信号同频的完整正弦波。

五、下图所示二极管峰值包络检波电路中， u AM （t ）=0.8（1+0.8cos Ωt ）cos ωc t (v),其中f c ＝4.7MHz ，F ＝（100～5000）Hz ，R L =5K Ω,为了不产生惰性失真和底部切割失真，求检波电容C L 和电阻R`L 的值 (10分)解：为了不产生惰性失真，解得40.6pF ≤C L ≤0.0047uF 为了不产生底部切割失真,解得R`L ≥20 k Ω1．在调谐放大器的LC 回路两端并上一个电阻R ，可以 （ C ）A ．提高回路的Q 值B ．提高谐振频率C ．加宽通频带D ．减小通频带 12．AGC 电路的作用是 （C ）C ．使输出信号幅度保持恒定或仅在很小的范围内变化amax2a L L cmm 1C R 105Ω≤≤－～ωLL L LaR R R RR m''≤Ω＋＝二、填空题（每小题2分，共10分）1．石英晶体振荡器是利用石英晶体的 压电和反压电效应 工作的，其频率稳定度很高，通常可分为 串联型晶体振荡器 和 并联型晶体振荡器 两种。

《高频电子线路》模拟考试试卷4及参考答案一、填空题（每空1分，共16分）1．放大器的噪声系数N F是指输入端的信噪比与输出端的信噪比两者的比值，用分贝表示即为 10lg （P si/P Ni）/(P so/P No)。

2．电容三点式振荡器的发射极至集电极之间的阻抗Z ce性质应为容性，发射极至基极之间的阻抗Z be 性质应为容性，基极至集电极之间的阻抗Z cb性质应为感性。

3．根据干扰产生的原因，混频器的干扰主要有组合频率干扰、副波道干扰、交调干扰和互调干扰四种。

4．无论是调频信号还是调相信号，它们的ω（t）和φ（t）都同时受到调变，其区别仅在于按调制信号规律线性变化的物理量不同，这个物理量在调相信号中是∆ϕ（t），在调频信号中是∆ω（t）。

5．锁相环路由鉴相器、环路滤波器和压控振荡器组成，它的主要作用是用于实现两个电信号相位同步，即可实现无频率误差的频率跟踪。

二、选择题（每小题2分、共30分）将一个正确选项前的字母填在括号内1．当两个频率不同的单频信号送入非线性器件，产生的组合频率最少的器件是（C）A．极管 B．三极管 C．场效应管2．单频调制时，调相波的最大相偏Δφm正比于（ A ）A．UΩ B．uΩ(t) C．Ω3．利用高频功率放大器的集电极调制特性完成功放和振幅调制，功率放大器的工作状态应选（ C ）A．欠压 B．临界 C．过压4．正弦振荡器中选频网络的作用是（A）A．产生单一频率的正弦波 B．提高输出信号的振幅 C．保证电路起振5．石英晶体谐振于fs时，相当于LC回路的（ A）A．串联谐振现象 B．并联谐振现象 C．自激现象 D．失谐现象6．利用非线性器件相乘作用来实现频率变换时，其有用项为（ B ）A、一次方项B、二次方项C、高次方项D、全部项7．判断下图是哪一类振荡器（C）A．电感三点式 B．电容三点式C．改进的电容三点式 D．变压器耦合式8．若载波u C(t)=U C cosωC t,调制信号uΩ(t)= UΩcosΩt，则普通调幅波的表达式为（C）A．u AM(t)=U C cos（ωC t＋m a sinΩt）B．u AM(t)=U C cos（ωC t ＋m a cosΩt）C．u AM(t)=U C（1＋m a cosΩt）cosωC t D．u AM(t)=kUΩU C cosωC tcosΩt9．某超外差接收机的中频f I＝465kHz，输入信号载频fc＝810kHz，则镜像干扰频率为（C）A．465kHz B．2085kHz C．1740kHz10．混频器与变频器的区别（B）A．混频器包括了本振电路 B．变频器包括了本振电路C．两个都包括了本振电路 D．两个均不包括本振电路11．直接调频与间接调频相比，以下说法正确的是（C）A．直接调频频偏较大，中心频率稳定 B．间接调频频偏较大，中心频率不稳定C．直接调频频偏较大，中心频率不稳定 D．间接调频频偏较大，中心频率稳定12．一同步检波器，输入信号为u S =U S cos（ωC＋Ω）t，恢复载波u r =U r cos（ωC t＋φ）,输出信号将产生 （ C ）A ．振幅失真B ．频率失真C ．相位失真13．鉴频特性曲线的调整内容不包括 （ B ）A ．零点调整B ．频偏调整C ．线性范围调整D ．对称性调整14．某超外差接收机接收930kHz 的信号时，可收到690kHz 和810kHz 信号，但不能单独收到其中一个台的信号，此干扰为 （ D ）A ．干扰哨声B ．互调干扰C ．镜像干扰D ．交调干扰15．调频信号u AM (t)=U C cos （ωC t ＋m f sin Ωt ）经过倍频器后，以下说法正确的是（ C ）A ． 该调频波的中心频率、最大频偏及Ω均得到扩展，但m f 不变B ． 该调频波的中心频率、m f 及Ω均得到扩展，但最大频偏不变C ． 该调频波的中心频率、最大频偏及m f 均得到扩展，但Ω不变D ．该调频波最大频偏、Ω及m f 均得到扩展，但中心频率不变三、简答题（每小题7分，共14分）1． 小信号谐振放大器与谐振功率放大器的主要区别是什么？答：1）小信号谐振放大器的作用是选频和放大，它必须工作在甲类工作状态；而谐振功率放大器为了提高效率，一般工作在丙类状态。

变容二极管Varactors,又称为电压调谐电容Voltage variable Capactors,VVC 或调谐二极管Tuning Diodes,当在二极管两端加上反向偏压时,会产生电容效应,通常变容二极管的电容量,随反向偏压增大而减小;变容二极管优点主要表现在：1体型小巧易于安装；2易于实现自动电子调谐Auto Electronic Tuning,方便遥控的电子调谐器的设计;如今的电视系统或通信系统中的频道选择及呼叫等电路,基本上都由变容二极管完成;1、 变容二极管工作原理变容二极管的等效电路如图4-7a 所示;图4-7 a 变容二极管的等效电路 b 变容二极管的简化等效电路其中,Rp ——反向偏压的结电阻Junction Resistance ；'Ls ——外部引线电感；Ls ——内部引线电感；Cc ——封装电容；Rs ——二极管体电阻；j C ——结电容;通常,等效电路中的电感与封装电容等都可略去不计,简化后的等效电路如图4-7b 所示;一般地,变容二极管与外加电压的关系可表示为 γ)1(0Dj j V v C C -= 4-5 j C 为变容二极管的结电容,0j C 为变容管加零偏压时的结电容；D V 为变容管PN 结内建电位差硅管D V =,锗管D V =；γ为变容二极管的电容变化指数,与频偏的大小有关；v 为变容管两端所加的反向电压;在小频偏情况下,选γ=1的变容二极管可近似实现线性调频；在大频偏情况下,必须选γ=2的超突变结变容二极管,才能实现较好的线性调频;变容二极管的v C j -特性曲线如图2所示;当加入的反向电压为t V V v V v m Q Q Ω+=+=ΩΩcos 时,设电路工作在线性调制状态,在静态工作点Q 处,可得曲线的斜率为V C k t ∆∆=;图4-8 变容二极管的v C j -特性曲线2、变容二极管重要参数：变容比率与Q 值1变容比率,实际上就是在两个不同偏压下的电容量比值,设为R C ,可得近似的变容比率为 γ⎥⎦⎤⎢⎣⎡≈=min max max min )()(V V V C V C C R 4-6 式中,)(min V C ——在偏压最小时的结电容值；)(max V C ——在偏压最大时的结电容值; 可见,变容比率R C 与γ值有关,γ值愈大变容比率R C 愈大;2变容二极管Q 值由简化的等效电路,可导出变容二极管的元件Q 值为222)2(2p s j p s p j R R fC R R R fC Q ππ++= 4-7可见,变容二极管的Q 值并非为定值,而是随外加偏压及频率的变化而变化;通常,s R 阻值小于１欧姆,p R 阻值为1010Ω级,在较高频率时,因)()2(22p s p s j R R R R fC +>>π,可得高频时的Q 值为 sj s R fC Q Q π21=≈ 4-8 可见,由于二极管中等效串联电阻s R 的影响,高频时Q 值将会降低;而在较低频率时,由于等效电路以p R 为主导,忽略22)2(p s j s R R fC R π+的影响,可得此时的Q 值为p j p R fC Q Q π2=≈ 4-9可见,在低的频率段,随着频率的上升,Q 值会有所提高；而在低的频率段的低区,由于反向偏压所引起的结电阻基本为恒值,会导致Q 值下降;由上面的分析可知,变容二极管主要存在以下不足：1品质因素Q 值不够高;早期所用的机械式调谐电容器,元件本身的品质因数Q 值都很高,一般都可达几千;因而应用这类调谐电容器的电路,电路Q 值可由振荡线圈、振荡电容、谐振电阻等元件而定；采用变容二极管为调谐电容后,变容二极管的Q 值通常在几十至几百之间,因而必须注意其Q 值对电路的影响,尤其是频率的低端与高端;2容易受温度影响;由于变容二极管为半导体器件,因而在温度效应上,仍有其先天不足,因此在设计时,应注意温度补偿的问题;常用的补偿设计,可采用的二极管正向导通压降来实现对变容二极管的温度补偿,当温度上升时,二极管正向导通的压降随之减少,因而可使变容二极管上的反向偏压改变;如图4-9所示,二极管D1的正向压降D V 设为,当温度上升后,若D V 降至约为,而in V 保持为恒定,则输出至变容二极管v D 的偏压o V 将会增加;所增加的电压,将会使变容二极管的电容量下降,因而可抵消因温度改变而增加的量;在实际应用时,为使这一电路能有效工作,补偿用二极管的材质特性,宜与变容二极管的相当;且在电路中的安装位置,应与变容二极管处于相同的温度环境;另外,以变容二极管设计的电容控制振荡器co V ,为锁相环路中的主体,且由于其本身已具有反馈环路,由于外因导致的变容二极管上容量产生变化,都可经由反馈而取得补偿,因而不需再加额外的补偿装置;图4-9 正向二极管温度补偿在工程应用中,要注意以下几点：1进行调谐电视频道或调幅广播时,需要较宽的频率范围,因而通常选用1≥γ的超突变结变容二极管；2电容量大的,多用于频率较低的系统,如应用在10M 以下的调幅AM 广播频段； 3调谐变容二极管在选用时应尽量配对使用,因为在几个调谐电路中用的是同一个调谐电压,则要求变容二极管在同一变化的电压下,容量的变化相同,即电压、容量特性的一致性;所以在选用更换时要求要同型号、同色点或同字母;以保证调谐的准确和良好的接收效果;4在很多的技术资料上,都设in V =4V 为最佳工作状况的最低反向偏压值;有时为取得更高的变容比率,可以降低V值,不过必须以牺牲变容二极管Q Q值为代价;m in5在降低反向偏压时,必须注意外加信号电压峰值大小,以避免变容二极管工作在正向导通状态;且在信号电压过大时,将会引发电容调制效应而产生失真;6实际应用变容比率C时,都较手册理论值低,在设计应用时需加注意;R。

变容二极管（Varactor Diode）是一种具有可变电容的二极管，也被称为调制二极管、容变二极管等。

它的电容随着外接电压的变化而变化，因此被广泛应用于各种射频电子设备中，如频率调制、振荡器和滤波器等。

本文将介绍变容二极管的结电容与外接电压的关系式。

1. 变容二极管的基本原理变容二极管是一种PN结型的二极管，其具有正向偏置和反向偏置两种工作状态。

在正向偏置状态下，二极管结处会形成一个耗尽区，此时其电容较小；而在反向偏置状态下，耗尽区会扩展，导致电容增大。

这种特性使得变容二极管的电容可以被外界的电压信号所控制。

2. 变容二极管的结电容公式变容二极管的结电容可以用以下公式来表示：C = C0 / (1 + V / VA)^m其中，C为变容二极管的实际电容，C0为零偏电压下的最小电容，V为外接的反向偏置电压，VA为特定的开路电压，m为非线性指数。

3. 公式中的参数解释- C0：即零偏电压下的最小电容，这是指在没有外界电压作用时，变容二极管的最小电容值。

- V：外接的反向偏置电压，当V增大时，变容二极管的电容会随之减小。

- VA：特定的开路电压，是的变容二极管的电容达到最大值所需要的电压。

- m：非线性指数，它描述了变容二极管电容与电压的非线性关系。

一般情况下，m的值在1到2之间。

4. 结电容与外接电压的关系从上面的公式可以看出，变容二极管的结电容与外接电压呈指数关系。

当外界电压作用于变容二极管时，其电容随之减小，但减小的速度是随着电压的增大而减缓的。

可以通过调节外界电压来控制变容二极管的电容值，实现对射频信号的调制和调谐。

5. 应用举例变容二极管的结电容与外接电压的关系式在实际应用中具有重要意义。

在射频滤波器中，可以通过改变变容二极管的电容值来实现对特定频率信号的滤波。

又如在频率调制电路中，可以利用变容二极管的特性来实现对载波频率的调制。

变容二极管的结电容与外接电压的关系式为工程师们设计各种射频电子设备提供了重要参考，也为射频技术的发展提供了强大的支持。

1。

LC回路并联谐振时，回路谐振等效阻抗最大,且为纯电阻Reo ；2。

混频器的功能是把信号的载频频率转变为固定的中频频率；3。

谐振功率放大器的调制特性是指保持U bm及R p不变的情况下，放大器的性能随U BB变化，或随U CC变化的特性；4。

模拟通信中采用的信号调制方法有调幅、调频和调相；5.三点振荡器的类型有电容三点式反馈型和电感三点式反馈型；6。

小信号谐振放大器的主要特点是以调谐回路作为放大器的交流负载，具有放大和选频功能；7非线性电路的基本特点是:在输出信号中产生新的频率成分；8。

减少高频功放晶体管Pc的方法是：减少集电极电流的流通角和在集电极电流流通时集电极电压最小;9.集电极调幅晶体管应工作于过压状态,基极调幅晶体管应工作于欠压状态。

10。

大信号包络检波器是利用二极管的单向导电性和RC网络的充放电特性工作的.11.调频有两种方法，分别称为直接调频和间接调频.12。

谐振功率放大器通常工作在丙类，此类功率放大器的工作原理是：当输入信号为余弦波时,其集电极电流为周期性余弦波脉冲波，由于集电极负载的选频作用，输出的是与输入信号频率相同的余弦波。

13.模拟乘法器的应用很广泛，主要可用来实现_混频_、_检波_和_鉴频__等。

14。

根据干扰产生的原因,混频器的干扰主要有干扰哨声、寄生通道干扰、交叉调制失真和互相调制失真四种。

1．二极管峰值包络检波器适用于哪种调幅波的解调（ C ）A．单边带调幅波B．抑制载波双边带调幅波C．普通调幅波D．残留边带调幅波2．欲提高功率放大器的效率,应使放大器的工作状态为（ D ）A．甲类B．乙类C．甲乙类D．丙类3．为提高振荡频率的稳定度，高频正弦波振荡器一般选用（ B )A．LC正弦波振荡器B．晶体振荡器C．RC正弦波振荡器4．变容二极管调频器实现线性调频的条件是变容二极管的结电容变化指数n为( C ）A．1/3 B．1/2 C．2 D．45．若载波u C（t)=U C cosωC t，调制信号uΩ(t)= UΩcosΩt，则调相波的表达式为（ B ）A．u PM（t）=U C cos（ωC t＋m f sinΩt）B．u PM(t)=U C cos（ωC t＋m p cosΩt）C．u PM(t)=U C（1＋m p cosΩt）cosωC t D．u PM(t)=kUΩU C cosωC tcosΩt6．某超外差接收机的中频为465kHz，当接收550kHz的信号时，还收到1480kHz的干扰信号,此干扰为（ C ）A．干扰哨声B．寄生通道干扰C．镜像干扰D．交调干扰7．LC组成并联谐振回路，谐振频率，把它串接在电路中，就能阻止频率为( A )的信号通过。

高频电子线路复习题一、填空1、调幅的几种调制方式是 普通调频（AM ）、 抑制载波双边带调制（DSB ）、 抑制载波单边带调制（SSB ）。

2、集电极调幅，应使被调放大器工作于_过压_状态。

3、反馈式振荡器的振荡平衡条件是 T （jw ）=1 、和πϕn T2= n=0,1,2,3，... 。

4、通常将携带有信息的电信号称为 调制信号 ，未调制的高频振荡信号称为 载波信号 ，通过调制后的高频振荡信号称为 已调信号 。

5、三点式振荡器判别法则是 发射极 和 相接的两个 电抗性质相同, 集电极和基极 和它们电抗性质相反 。

6、LC 串联谐振回路品质因数（Q ）下降，频带 越宽 ，选择性 越差 。

7、某高频功率放大器原来工作在临界状态，测得cm U =22v ，co I =100mA ，P R =100Ω，c E =24v ，当放大器的负载阻抗P R 变小时，则放大器的工作状态过渡到 欠压 状态，回路两端电压cm U 将 减小 ，若负载阻抗增加时，则工作状态由临界过渡到过压 状态，回路两端电压cm U 将 增大 。

8、调相时， 调相指数 与调制信号幅度成正比。

(瞬时频偏)9、模拟乘法器的应用很广泛，主要可用来实现调制 、混频和检波 等频谱搬移电路中。

10、谐振功率放大器的 负载特性 是当CC V 、BB V 、bm V 等维持不变时，电流、电压、功率和效率等随电阻p R 的增加而变化的特性。

11、混频器按所用非线性器件的不同，可分为 二极管双平衡 、 混频电路 和 晶体三极管混频电路等。

（模拟乘法器混频电路）12、超外差接收机中,中频频率为465KHZ ，当接收信号载频为 535 KHz 时，本振频率为1000KHz 。

13、直接调频的优点是 电路简单频偏较大 ，间接调频的优点是 调相时可以不在主振荡电路中进行，易于保持中心频率的稳定 。

14、矩形系数K r0.1定义为单位谐振曲线N(f)值下降到 0.1时的频带范围与通频带之比。
