高中物理部分电路欧姆定律解题技巧和训练方法及练习题(含答案)(1)一、高考物理精讲专题部分电路欧姆定律1．以下对直导线内部做一些分析：设导线单位体积内有n个自由电子,电子电荷量为e，自由电子定向移动的平均速率为v．现将导线中电流I与导线横截面积S的比值定义为电流密度，其大小用j表示．(1)请建立微观模型,利用电流的定义qIt=，推导：j=nev;(2)从宏观角度看，导体两端有电压，导体中就形成电流；从微观角度看，若导体内没有电场，自由电子就不会定向移动．设导体的电阻率为ρ，导体内场强为E，试猜想j与E的关系并推导出j、ρ、E三者间满足的关系式．【答案】（1）j=nev（2）E jρ＝【解析】【分析】【详解】（1）在直导线内任选一个横截面S，在△t时间内以S为底，v△t为高的柱体内的自由电子都将从此截面通过，由电流及电流密度的定义知：I qjS tSVV＝＝，其中△q=neSv△t，代入上式可得：j=nev（2）（猜想：j与E成正比）设横截面积为S，长为l的导线两端电压为U，则UEl ＝；电流密度的定义为IjS ＝，将UIR＝代入，得UjSR＝；导线的电阻lRSρ＝，代入上式，可得j、ρ、E三者间满足的关系式为：Ejρ＝【点睛】本题一要掌握电路的基本规律：欧姆定律、电阻定律、电流的定义式，另一方面要读懂题意，明确电流密度的含义．2．在如图所示的电路中，电源的电动势E=6．0V，内电阻r=1．0Ω，外电路的电阻R=11．0Ω．闭合开关S．求：（1）通过电阻R的电流Ⅰ；（2）在内电阻r上损耗的电功率P；（3）电源的总功率P总．【答案】（1）通过电阻R的电流为0．5A；（2）在内电阻r上损耗的电功率P为0．25W；（3）电源的总功率P总为3W．【解析】试题分析：（1）根据闭合电路欧姆定律，通过电阻R的电流为：，（2）r上损耗的电功率为：P=I2r=0．5×0．5×1=0．25W，（3）电源的总功率为：P总=IE=6×0．5=3 W．考点：闭合电路的欧姆定律；电功、电功率．3．图示为汽车蓄电池与车灯、小型启动电动机组成的电路，蓄电池内阻为0.05Ω，电表可视为理想电表。

电路定理练习题运用基尔霍夫定律和欧姆定律解决电路问题在电路理论与实践中，基尔霍夫定律和欧姆定律是两个最基本且核心的定理。

它们被广泛应用于解决各种电路问题，并且在电路的分析与计算中具有重要的作用。

本篇文章将通过一些电路定理练习题的实际应用，展示基尔霍夫定律和欧姆定律的运用，帮助读者更好地理解和掌握电路定理的解题方法。

1. 题目一假设我们有一个电路，如图所示：现在我们需要计算R1电阻上的电压。

根据欧姆定律，我们知道电压等于电阻与电流的乘积。

首先，我们需要计算电路中的总电流。

根据基尔霍夫定律，电路中的总电流等于电路中的总电压除以总电阻。

我们将电路分为两个分支，便于计算。

分别计算两个分支的电流：在左边的分支中，根据欧姆定律，我们可以得到：I1 = V / R1在右边的分支中，根据欧姆定律，我们可以得到：I2 = V / R2根据基尔霍夫定律，电路中的总电流等于两个分支电流之和：I = I1 + I2将以上结果代入欧姆定律的公式，我们可以得到：V = I * R1通过以上计算步骤，我们可以得到R1电阻上的电压。

2. 题目二现在我们考虑另一个电路问题，如图所示：我们需要计算电阻R3上的电流。

首先，我们根据基尔霍夫定律，设定两个节点的电势差为0。

设节点A为参考节点，我们可以得到以下方程：(V1 - V2) / R1 + (V1 - V3) / R2 = 0进一步化简方程：(V1 / R1) + (V1 / R2) - (V2 / R1) - (V3 / R2) = 0根据欧姆定律，电流等于电压与电阻的比值。

我们可以得到以下方程：(I1 / R1) + (I1 / R2) - (I2 / R1) - (I3 / R2) = 0由于我们需要计算的是电阻R3上的电流，我们可以得到以下方程：(I1 / R2) - (I3 / R2) = I3 / R3将以上方程整理，我们可以得到：I3 = (I1 * R3) / (R2 - R3)通过以上计算步骤，我们可以得到电阻R3上的电流。

欧姆定律在电路中的应用与实例欧姆定律是电学的基础定律之一，它描述了电流、电压和电阻之间的关系。

在电路中，欧姆定律的应用非常广泛，它帮助我们理解和解决电路中的问题。

本文将介绍欧姆定律并提供一些实际应用和实例。

欧姆定律的表达式如下：U = I × R其中，U代表电压（单位为伏特V），I代表电流（单位为安培A），R代表电阻（单位为欧姆Ω）。

这个公式告诉我们，在电路中，电压等于电流与电阻的乘积。

一、欧姆定律在电路中的应用1. 计算电流欧姆定律可以用来计算电路中的电流。

如果我们知道电压和电阻的值，可以使用欧姆定律来求解电流。

例如，如果电压为10伏特，电阻为5欧姆，根据欧姆定律，电流等于10伏特除以5欧姆，即等于2安培。

2. 计算电阻欧姆定律还可用于计算电路中的电阻。

如果我们知道电压和电流的值，可以使用欧姆定律来求解电阻。

例如，如果电压为12伏特，电流为3安培，根据欧姆定律，电阻等于12伏特除以3安培，即等于4欧姆。

3. 预测电路行为欧姆定律使我们能够预测电路在不同条件下的行为。

通过根据已知的电压、电流或电阻值，应用欧姆定律，我们可以计算出其他未知因素的值。

这有助于工程师在设计和调试电路时进行预测和优化。

二、欧姆定律的实例下面是一些使用欧姆定律解决实际问题的实例：1. 简单电路中的应用考虑一个简单的电路，其中有一个电压为6伏特的电源和一个电阻为3欧姆的电阻器。

根据欧姆定律，电流等于电压除以电阻，即2安培。

通过欧姆定律，我们可以计算出电路中的各个参数。

2. 灯泡的电流计算假设我们有一个12伏特的电源和一个8欧姆的灯泡。

根据欧姆定律，灯泡的电流等于12伏特除以8欧姆，即1.5安培。

这个计算可以帮助我们了解灯泡的亮度和功耗。

3. 串联电路的电压分配在一个串联电路中，有几个电阻依次连接。

根据欧姆定律，总电压等于电阻和电流的乘积。

通过应用欧姆定律，可以计算出电路中每个电阻上的电压。

这对于设计电路和确定各个元件之间的关系非常有用。

可编辑修改精选全文完整版最新欧姆定律练习题基础、提高、难题_汇总(含答案)一、欧姆定律选择题1．用电器甲和乙，其电流与其两端电压关系如图所示，其中直线表示用电器甲的电流与其两端电压关系图。

下列说法正确的是（）A. 用电器甲电阻不变，大小为0.1ΩB. 用电器乙电阻随着电流增大而变大，最大值10ΩC. 如果把这两个用电器串联接在6V的电源上，干路中的电流是0.43AD. 如果把这两个用电器并联接在4V的电源上，干路中的电流是0.65A【答案】 D【解析】【解答】A．由图像可知，用电器甲电阻的I-U图像为过原点的倾斜直线，则用电器甲的电阻不变，由图像可知，当U甲=5V时通过的电流I甲=0.5A，由可得，用电器甲的电阻，A不符合题意；B．由图像可知，当用电器乙可得的电压分别为 1.5V、2.5V、4V、4.5V、5V时，对应的电流分别为0.05A、0.1A、0.25A、0.35A、0.5A，由可得，对应的电阻分别为30Ω、25Ω、16Ω、12.9Ω、10Ω，所以，用电器乙的电阻随着电流增大而变小，B不符合题意；C．如果把这两个用电器串联且电路中的电流为0.43A时，用电器甲电阻两端的电压=0.43A×10Ω=4.3V，由图像可知，用电器乙两端的电压大于4.5V，则电源的电压大于4.3V+4.5V=8.8V，所以，如果把这两个用电器串联接在6V的电源上，电路中的电流不可能是0.43A，C不符合题意；D．因并联电路中各支路两端的电压相等，所以，如果把这两个用电器并联接在4V的电源上时，它们两端的电压均为4V，由图像可知，通过两电阻的电流分别为I甲′=0.4A、I乙′=0.25A，因并联电路中干路电流等于各支路电流之和，所以，干路电流I′=I甲′+I乙′=0.4A+0.25A=0.65A，D 符合题意。

故答案为：D【分析】由图象可知，通过用电器甲电阻的电流与两端的电压成正比例函数，则其为定值电阻，从图象中读出任意一种电流和电压值，利用欧姆定律求出其电阻.同理，根据图象读出用电器乙几组电流与电压值，根据欧姆定律求出对应的电阻，然后判断其阻值的变化以及最大阻值.如果把这两个用电器串联且电路中的电流为0.43A时，根据欧姆定律求出用电器甲两端的电压，根据图象读出用电器乙两端的电压，利用串联电路的电压特点求出电源的电压，然后比较判断.如果把这两个用电器并联接在4V的电源上时它们两端的电压相等，根据图象读出通过两电阻的电流，利用并联电路的电流特点求出干路电流.2．如甲图所示为气敏电阻随有害尾气浓度β变化的曲线，某物理科技小组利用气敏电阻设计了汽车有害尾气排放检测电路，如图乙所示，电源电压恒定不变，R为气敏电阻，L为指示灯．当有害尾气浓度β增大时（）A. 电压表的示数增大，指示灯亮度增大B. 电压表的示数减小，指示灯亮度增大C. 电压表的示数减小，指示灯亮度减小D. 电压表的示数增大，指示灯亮度减小【答案】 B【解析】【解答】解：由电路图可知，两电阻串联，电压表测气敏电阻两端的电压，电流表测电路中的电流，由图甲可知，当有害尾气浓度增大时，气敏电阻的阻值将变小，电路的总电阻变小，由I=可知，电路中的电流变大，由U=IR可知，灯泡L两端的电压变大，故指示灯亮度增大；故CD错误；因串联电路中总电压等于各分电压之和，所以，气敏电阻R两端的电压变小，即电压表的示数变小；故A错误，B正确．故选B．【分析】由电路图可知，气敏电阻与指示灯串联，电压表测气敏电阻两端的电压，电流表测电路中的电流，根据甲图得出当有害尾气浓度增大时气敏电阻阻值的变化，根据欧姆定律可知电路中电流的变化和灯泡两端的电压变化，根据串联电路的电压特点可知电压表示数的变化；3．如图所示电路（电源电压保持不变），闭合开关S，当滑动变阻器的滑片向右端移动时，下列说法正确的是（）A. 电压表示数不变，电流表示数变大B. 电压表示数变大，电流表示数变小C. 电压表示数变小，电流表示数变小D. 电压表示数变大，电阻R1的电功率变大【答案】 D【解析】【解答】由图可知，滑动变阻器与定值电阻串联，当滑动变阻器的滑片向右移动时，滑动变阻器连入电路中的电阻变小，电路总电阻减小，而电源电压一定，由知，电路中的电流变大，即电流表的示数变大；根据，电阻R1的电流增大，两端的电压也增大，根据知，电阻R1的电功率变大，可见ABC不符合题意、D符合题意。

高考物理部分电路欧姆定律技巧和方法完整版及练习题及解析一、高考物理精讲专题部分电路欧姆定律1．有一灯泡标有“6V 3W ”的字样，源电压为9V ，内阻不计.现用一个28Ω 的滑动变阻器来控制电路，试分别就连成如图所示的限流电路和分压电路，求:（1）它们的电流、电压的调节范围；（2）两种电路要求滑动变阻器的最大允许电流；（3）当灯泡正常发光时，两种电路的效率.【答案】（1）0.225~0.75A a ：，2.7~9V 00.75A b :：，0~9V （2）0.5A a ：0.75A b ： （3）66.6%a ： 44.4%b ： 【解析】【详解】 灯泡的电阻212L U R P==Ω （1）a.当滑动端在最左端时电阻最大，则最小电流：min 9A 0.225A 1228I ==+ 当滑动端在最右端时电阻最小为0，则最大电流： max 9A 0.75A 12I == 则电流的调节范围是：0.225A~0.75A灯泡两端电压的范围：0.22512V 0.7512V ⨯⨯: ，即2.7~9V ；b.当滑动端在最左端时，灯泡两端电压为零，电流为零；当滑到最右端时，两端电压为9V ，灯泡电流为9A 0.75A 12= 则电流的调节范围是：0~0.75A 灯泡两端电压的范围： 0~9V ；（2）a.电路中滑动变阻器允许的最大电流等于灯泡的额定电流，即为0.5A ； b.电路中滑动变阻器允许的最大电流为0.75A ；（3）a.当灯泡正常发光时电路的电流为0.5A ，则电路的效率：000013=10066.60.59P IE η=⨯=⨯ b.可以计算当灯泡正常发光时与灯泡并联部分的电阻为x 满足： 6960.528x x -+=-解得x =24Ω此时电路总电流 60.50.75A 24I =+= 电路的效率 000023=10044.40.759P IE η=⨯=⨯ 2． 4～1.0T 范围内，磁敏电阻的阻值随磁感应强度线性变化（或均匀变化）（4）磁场反向，磁敏电阻的阻值不变．【解析】（1）当B ＝0.6T 时，磁敏电阻阻值约为6×150Ω＝900Ω，当B ＝1.0T 时，磁敏电阻阻值约为11×150Ω＝1650Ω．由于滑动变阻器全电阻20Ω比磁敏电阻的阻值小得多，故滑动变阻器选择分压式接法；由于x V A xR R R R >，所以电流表应内接．电路图如图所示．（2）方法一：根据表中数据可以求得磁敏电阻的阻值分别为：130.4515000.3010R -=Ω=Ω⨯，230.911516.70.6010R -=Ω=Ω⨯，331.5015001.0010R -=Ω=Ω⨯， 431.791491.71.2010R -=Ω=Ω⨯，532.7115051.8010R -=Ω=Ω⨯， 故电阻的测量值为1234515035R R R R R R ++++=Ω=Ω（1500－1503Ω都算正确．） 由于0150010150R R ==，从图1中可以读出B ＝0.9T 方法二：作出表中的数据作出U －I 图象，图象的斜率即为电阻（略）．（3）在0～0.2T 范围，图线为曲线，故磁敏电阻的阻值随磁感应强度非线性变化（或非均匀变化）；在0.4～1.0T 范围内，图线为直线，故磁敏电阻的阻值随磁感应强度线性变化（或均匀变化）；（4）从图3中可以看出，当加磁感应强度大小相等、方向相反的磁场时，磁敏电阻的阻值相等，故磁敏电阻的阻值与磁场方向无关．本题以最新的科技成果为背景，考查了电学实验的设计能力和实验数据的处理能力．从新材料、新情景中舍弃无关因素，会看到这是一个考查伏安法测电阻的电路设计问题，及如何根据测得的U、I值求电阻．第（3）、（4）问则考查考生思维的灵敏度和创新能力．总之本题是一道以能力立意为主，充分体现新课程标准的三维目标，考查学生的创新能力、获取新知识的能力、建模能力的一道好题．3．如图所示，AB和A′B′是长度均为L＝2 km的两根输电线(1 km电阻值为1 Ω)，若发现在距离A和A′等远的两点C和C′间发生漏电，相当于在两点间连接了一个电阻．接入电压为U＝90 V的电源：当电源接在A、A′间时，测得B、B′间电压为U B＝72 V；当电源接在B、B′间时，测得A、A′间电压为U A＝45 V．由此可知A与C相距多远？【答案】L AC＝0.4 km【解析】【分析】【详解】根据题意，将电路变成图甲所示电路，其中R1=R1′，R2=R2′，当AA′接90V，BB′电压为72V，如图乙所示（电压表内阻太大，R2和R′2的作用忽略，丙图同理）此时R1、R1′、R串联，∵在串联电路中电阻和电压成正比，∴R1：R：R1′=9V：72V：9V=1：8：1---------------①同理，当BB′接90V，AA′电压为45V，如图丙所示，此时R2、R2′、R串联，∵在串联电路中电阻和电压成正比，∴R2：R：R2′=22.5V：45V：22.5V=1：2：1=4：8：4---②联立①②可得：R1：R2=1：4由题意，R AB=2km×11km=2Ω=R1+R2∴R 1=0.4Ω，R 2=1.6ΩAC 相距 s=1 1/R km=0.4km ． 【点睛】本题考查了串联电路的电阻、电流特点和欧姆定律的应用；解决本题的关键：一是明白电压表测得是漏电电阻两端的电压，二是知道电路相当于三个串联．4．图示为汽车蓄电池与车灯、小型启动电动机组成的电路，蓄电池内阻为0.05Ω，电表可视为理想电表。

欧姆定律提高题型一、计算题（共20题；共180分）1.如图所示的电路中，电阻R1＝36Ω，滑动变阻器R2标有“100Ω2A”字样，电流表的量程为0～0.6A，电压表的量程为0～15V。

闭合开关S后，移动滑动变阻器的滑片处于某一位置时，电压表的示数为6V，电流表的示数为0. 5A。

求：（1）此时滑动变阻器R2接入电路的阻值。

（2）电源电压。

（3）为了保证两个电表都能正常工作，滑动变阻器R2接入电路的阻值范围。

2.如图所示，当S1闭合，S2、S3断开时，电压表示数为3V，电流表示数为0.5A；当S1断开，S2、S3闭合时，电压表示数为4.5V，求R1、R2的阻值。

3.在如图所示电路中，定值电阻R0的阻值为20Ω，电动机线圈电阻为2Ω，闭合开关，电流表A1、A2的示数分别为0．8A，0．3A，求:（1）该电路电源电压（2）1min 内电路消耗的电能（3）1min 内电流通过电动机产生的热量4.如图所示，电源电压为6V，R1=R2=30Ω，求：（1）当开关S断开时，R2两端的电压；（2）当开关S闭合时，电流表的示数。

5.如图所示，把10Ω的电阻R1和15Ω的电阻R2并联起来．闭合开关S后，电流表的示数为0.2A．求：（1）电源电压；（2）通过电阻R1的电流．6.如图所示，开关闭合后小灯泡L1两端的电压是3 V, L2的电阻是12Ω,电源电压是9V, 则L1的电阻是多少?7.如图所示，电源电压为，，闭合开关，电流表示数为．求：（1）电压表的示数是多少？（2）的阻值．8.如图，电源电压为6V，电阻R0=10Ω，电流表量程为0～0.6A，电压表量程为0～3V，滑动变阻器R上标有“20Ω 0.5A”字样．求：①当电路中电流最小时，1min内电流通过电阻R0做的功．②为了保证电路安全，滑动变阻器R接入电路的最小阻值.9.在如图所示的电路中，电源电压为8V，滑动变阻器R2的最大阻值为60Ω，电流表的量程为0~0.6A，电压表的量程为0~15V。

欧姆定律练习题一、选择题1. 下列关于欧姆定律的说法，正确的是：A. 欧姆定律只适用于金属导体B. 欧姆定律适用于所有导电物质C. 欧姆定律表明，电流与电压成正比，与电阻成反比D. 欧姆定律表明，电流与电阻成正比，与电压成反比2. 在电路中，当电阻一定时，电流与电压的关系是：A. 成正比B. 成反比C. 无关D. 线性关系A. 电流B. 电压C. 电阻D. 电功率二、填空题1. 欧姆定律的表达式为：______ = ______ / ______。

2. 在一个电路中，已知电流为2A，电阻为10Ω，根据欧姆定律，该电路的电压为______V。

3. 当电压为12V，电阻为6Ω时，通过电阻的电流为______A。

三、计算题1. 已知一个电阻的阻值为20Ω，通过该电阻的电流为0.5A，求该电阻两端的电压。

2. 一个电路中的电压为24V，电阻为48Ω，求通过该电阻的电流。

3. 若一个电路中的电流为3A，电阻为15Ω，求该电路的电压。

四、应用题1. 某电路中的电阻为30Ω，电源电压为12V，求通过电阻的电流。

2. 一盏电灯的电阻为100Ω，接在220V的电源上，求电灯的电流。

3. 一个电阻器的阻值为50Ω，通过它的电流为0.4A，求电阻器两端的电压。

五、判断题1. 当电压不变时，增加电路中的电阻，电流会增大。

()2. 欧姆定律可以表示为 I = V/R，其中I是电流，V是电压，R是电阻。

()3. 在一个串联电路中，各处的电流是相等的，这与欧姆定律无关。

()六、简答题1. 简述欧姆定律的内容。

2. 为什么说欧姆定律是电路分析中的基本定律？3. 在实际应用中，哪些因素可能会导致欧姆定律不再适用？七、作图题1. 请画出欧姆定律的实验电路图，并标明电压表、电流表和电阻的位置。

2. 根据欧姆定律，作出电流与电压的关系图，假设电阻为固定值。

八、实验题1. 设计一个实验，验证欧姆定律的正确性。

请详细描述实验步骤、所需材料和预期结果。

欧姆定律（一）1.研究同一导体中的电流与它两端电压的关系时，要保持电阻不变。

电流表测量通过电阻的电流，电压表测量电阻两端的电压；滑动变阻器的作用是改变电路中的电流。

该实验的结论是_导体的电阻不变时，通过导体的电流和它两端的电压成正比_。

2.研究相同电压下不同导体中电流与它的电阻的关系时，要保持电压不变。

电流表测量通过电阻的电流，电压表测量电阻两端的电压；教材P81图4.5.1中滑动变阻器的作用是保持电阻R两端的电压不变。

实验过程中要更换不同的电阻做实验。

该实验的结论是导体两端的电压不变时，通过导体的电流和它的电阻成反比。

3.德国物理学家欧姆，在大量实验事实的基础上得出了一段电路中电流与电压和电阻关系的重要结论：一段导体中的电流与该段导体两端的电压成正比，与该段导体的电阻成反比。

其数学表达式为I=U/R。

考法1伏安法测电阻例1.在研究电流跟电压、电阻的关系实验中，当研究电流与电阻的关系时（B）A．调节滑动变阻器，使电路中的电流保持不变B．调节滑动变阻器，使不同的定值电阻R两端的电压保持不变C．使电阻R两端电压成倍数变化D．每次测量时都要使电路中的电流成倍数变化变式冲关1.如图所示，电源电压保持不变，滑动变阻器上均标有“2A20Ω”字样，通过哪几个电路图可测出RX的阻值（A）A．甲、丙B．乙、丙C．甲、乙D．甲、乙、丙考法2 欧姆定律例2.根据欧姆定律，下列说法正确的是（C）A．导体的电阻与电压成正比，与电流成反比B．导体两端电压越大，这段导体的电阻就越大C．导体两端电压越大，通过这段导体的电流越大D．通过导体的电流越大，这段导体的电阻就越小变式冲关2.一位同学用电压表和电流表研究电流与电压、电阻之间的关系时，作出了如图所示的I﹣U图像，由图像可判断这两个电阻（B）A．R甲＜R乙B．R甲＞R乙C．R甲＝R乙D．无法判定☆基础训练1．在学过欧姆定律后，同学们有以下认识，其中正确的是（A）A．电阻中有电流时它两端一定有电压B．欧姆定律揭示了导体中的电压与电流、电阻的关系C．当电阻一定时，导体的电压与电流成正比D．根据欧姆定律的变形公式R＝可知：导体的的电阻随电压和电流的变化而变化2．关于电流、电压、电阻的关系，下列说法正确的是（A）A．导体的电阻是导体本身的性质，与电压、电流无关B．导体中有电流通过时，它两端不一定有电压C．通过导体的电流越大，这段导体的电阻一定越小D．在电压一定时，导体的电阻跟通过导体的电流成反比3．用电流表和电压表测电阻时，电压表和电流表有如图所示的两种接法。

高考物理闭合电路的欧姆定律及其解题技巧及练习题 (含答案)含解析 —、咼考物理精讲专题闭合电路的欧姆定律1.如图所示，R I =R 2=2.5傢滑动变阻器 R 的最大阻值为10 Q,电压表为理想电表。

闭合电 键S,移动滑动变阻器的滑片 P ,当滑片P 分别滑到变阻器的两端 a 和b 时，电源输出功 率均为4.5W 。

求(1) 当P滑到a 端时, R R 2电源输出功率:E 、2()R 外1 R 外 1 r 当P 滑到b 端时,⑵当P 滑到b 端时,0.6A电压表示数:2.如图所示的电路中，电源电动势E = 12 V ,内阻r = 0.5第电动机的电阻 R o = 1.0 Q 电阻R 1 = 2.0 Q 电动机正常工作时，电压表的示数 U 1= 4.0 V ,求：电源输出功率:得:R 外 2R 1R 12.57.5 E12VE Ir 7.5V(1)电源电动势; 【详解】(1) 流过电动机的电流；(2) 电动机输出的机械功率;(3) 电源的工作效率。

【答案】(1) 2A ;( 2) 14W ; ( 3) 91.7%【解析】 【分析】 【详解】(1)电动机正常工作时，总电流为U 1I =- = 2ARU = E — Ir — U i =(12 — 2 X 05 4.0) V = 7 VP 电=Ul = 7X 2 W= 14 WP 热=I 2R o = 22X 1 W= 4 WP 机=P 电一 P 热=10 WP 释=El = 12X 2 W= 24 WP 有= Ul I 2R 1 22W=91.7%3.爱护环境，人人有责；改善环境，从我做起；文明乘车，低碳出行。

随着冬季气候的变 化，12月6号起，阳泉开始实行机动车单双号限行。

我市的公交和出租车，已基本实现全 电动覆盖。

既节约了能源，又保护了环境。

电机驱动的原理，可以定性简化成如图所示的 电路。

在水平地面上有 B 5T 的垂直于平面向里的磁场，电阻为1 Q 的导体棒ab 垂直放在宽度为0.2m 的导体框上。

中考物理《欧姆定律及其应用》专项练习题(附答案)一、单选题1．A、B两个用电器分别接入图甲的电路中，经测量，用电器A、B的I与U关系如图乙所示，则从图乙中获得信息不正确的是（）A．用电器的电阻R A＝10ΩB．B用电器的电阻R B随电压的增大而增大C．A用电器的电阻R A随电压的增大而增大D．A，B用电器的电阻在U＝3V时相等2．如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中．比较这两段导体两端的电压及通过它们的电流的大小，有（）A．U AB＞U BC，I AB＜I BC B．U AB＜U BC，I AB=I BCC．U AB＞U BC，I AB＝I BC D．U AB＝U BC，I AB＜I BC3．如图所示的电路中，电源电压恒为6V，R1、R2为定值电阻，R1=10Ω．甲、乙均为电压表时，闭合S1、S2，两电压表示数之比为U甲：U乙=1：3．甲、乙均为电流表时，仅闭合S1，甲、乙电流表示数I甲、I乙分别为（）A．1.8A，1.2A B．1.8A，0.6A C．0.9A，0.6A D．0.9A，0.3A4．如图所示，闭合开关S后，将滑动变阻器的滑片P向右移动的过程中，下列关于电路中两只电表的示数变化情况分析正确的是（）A．电流表示数增大、电压表示数减小B．电流表示数减小、电压表示数增大C．电流表和电压表示数都增大D．电流表和电压表示数都减小5．物理研究中常用图象来表示两个量（x，y）的关系，以使研究的问题变得直观明了．下列两个物理量之间的关系符合如图所示的是（）A．物质的密度与质量的关系B．物体受到的重力与质量的关系C．匀速直线运动物体的速度与时间的关系D．定值电阻的阻值与其两端电压的关系6．在图所示的电路中，电源电压保持不变。

闭合电键S，两只电流表的指针偏离零刻度线的角度恰好相同，则电流表A1与A2的示数之比和电流表A2所用量程分别为（）A．1∶1；可能为0.6安B．1∶1；一定为3安C．1∶5；可能为0.6安D．1∶5；一定为3安7．如图是小灯泡L“3V 0.3A”和电阻R中电流随电压变化的图象．由图象可知下列说法正确的是（）A．电阻R的阻值为10ΩB．小灯泡L正常发光时的阻值为10ΩC．若将它们串联，通过R的电流为0.15A，则此时电源电压为4.5VD．若将该小灯泡接在电压为2V的电源上，则此时灯的实际功率为0.4W8．如图所示，闭合开关S，当滑动变阻器的滑片P向右滑动时，电流表、电压表的示数将（）A．电流表、电压表的示数都变B．两表示数都不变C．两表示数都变小D．电流表示数变小，电压表示数变大9．如图所示的是用电压表和电流表测电阻的一种连接方法，R x为待测电阻，如果考虑电表内阻对测量结果的影响，则（）A．电压表示数大于R x两端的实际电压，电流表示数大于通过R x的实际电流B．电压表示数大于R x两端的实际电压，电流表示数等于通过R x的实际电流C．电压表示数等于R x两端的实际电压，电流表示数大于通过R x的实际电流D．电压表示数等于R x两端的实际电压，电流表示数等于通过R x的实际电流10．如图所示是科技创新小组的同学们自己发明的电子握力器的内部结构.电源电压不变，滑动变阻器b端固定在绝缘底座上，手柄A与变阻器滑片固定在一起，同步运动，握力为零时，滑片处于a端.L 是一个电阻不变的指示灯.使用时，先闭合开关S.再用手握住手柄，A 柄向下运动压缩弹簧，握力就显示在力量计表盘上.下列有关握力计的法中正确的是（）A．力量计是由电压表改装而成B．握力越大，电路中电流越小C．灯泡L在电路中没有作用，可以拆除D．握力计实际上是利用手柄受到的握力来改变弹簧的长度，从而改变R接入电路的阻值的11．如图所示的电路中电源的电压不变，闭合开关S后，向左移动滑动变阻器R的滑片，则电压表和电流表示数的变化情况是（）A．电压表的示数变大，电流表的示数变小B．电压表的示数变小，电流表的示数变大C．电压表的示数不变，电流表的示数变小D．电压表的示数不变，电流表的示数变大12．如图电路中，R为定值电阻。

物理闭合电路的欧姆定律练习题20篇一、高考物理精讲专题闭合电路的欧姆定律1.如图所示电路中，R 二40，R2二60,C 二30卩F ，电池的内阻r =20，电动势E =12V .(1)闭合开关S ,求稳定后通过叫的电流. (2)求将开关断开后流过叫的总电荷量. 【答案】(1)1A ；(2)1.8x 10-4C 【解析】 【详解】 (1) 闭合开关S 电路稳定后，电容视为断路，则由图可知，R 1与R2串联，由闭合电路的欧姆定律有：I -E—12_1AR +R +r 4+6+212所以稳定后通过叫的电流为1A .(2) 闭合开关S 后，电容器两端的电压与竹的相等，有U 二1x 6V 二6VC将开关S 断开后，电容器两端的电压与电源的电动势相等，有U '=E=12VC流过R 1的总电荷量为Q=CU '-CU=30x 10-6x （12-6）C 二18x10-4CCC•2.如图所示的电路中，两平行金属板人、B 水平放置，两板间的距离d =40cm 。

电源电动势E =24V ,内电阻r =10，电阻R =15Q 。

闭合开关S ,待电路稳定后，将一带正电的小球从 B 板小孔以初速度v 0=4m/s 竖直向上射入两板间，小球恰能到达A 板。

若小球带电荷量为Q =1X 10-2C ,质量为m =2xl0-2kg ,不考虑空气阻力，取g =10m/s 2。

求： (1) A 、B 两板间的电压U ；(2) 滑动变阻器接入电路的阻值R p ； (3) 电源的输出功率P 。

【答案】(1)8V ；(2)80；(3)23W【解析】【详解】1(1)对小球从B到A的过程，由动能定理：—qU-mgd=0--mv2厶解得：U=8VE-UT(2)由欧姆定律有：1—R+r电流为：I=-RP80解得：R p=(3)根据电功率公式有：P=12G+R)p解得：P=23W3.如图所示，E=l0V,r=1Q,R]=R3=5Q,R2=4Q,C=100吓，当断开时，电容器中带电粒子恰好处于静止状态；求：(1)S闭合后，带电粒子加速度的大小和方向；⑵S闭合后流过R3的总电荷量.【答案】⑴g,方向竖直向上⑵4x10-4C【解析】【详解】(1)开始带电粒子恰好处于静止状态，必有qE=mg且qE竖直向上.S闭合后，qE=mg的平衡关系被打破.S断开时，带电粒子恰好处于静止状态，设电容器两极板间距离为d,有RU=-2E=4VC R+R+r'21qUC=mgdS闭合后，—U'=E=8VC R+r2设带电粒子加速度为a,则qU'j-mg=ma,30“FT 才汀缈其解得a=g,方向竖直向上.（2）S 闭合后，流过R 3的总电荷量等于电容器上电荷的增加量，所以\Q=C （U C ，-U C ）=4X 10-4C4.如图所示，电源电动势E =30V ,内阻r =10,电阻R=4Q ,R 2=10Q .两正对的平行金属 板长L =0.2m ,两板间的距离d =0.1m .闭合开关S 后，一质量m =5x10一8kg ，电荷量Q =+4X 10.6C的粒子以平行于两板且大小为：=5x102m/s 的初速度从两板的正中间射入，求粒子在两平行金属板间运动的过程中沿垂直于板方向发生的位移大小？（不考虑粒子的重力）【解析】根据闭合电路欧姆定律，有：U20VE"=—=——=200卩加电场强度：粒子做类似平抛运动，根据分运动公式，有: L=v °t17y=at 2m 1Q ET 214X 10~6X 200X 0 y =~-=-X=1.28x 联立解得：点睛：本题是简单的力电综合问题，关键是明确电路结构和粒子的运动规律，然后根据闭合电路欧姆定律和类似平抛运动的分运动公式列式求解.5.如图所示，电路由一个电动势为E 、内电阻为r 的电源和一个滑动变阻器R 组成。

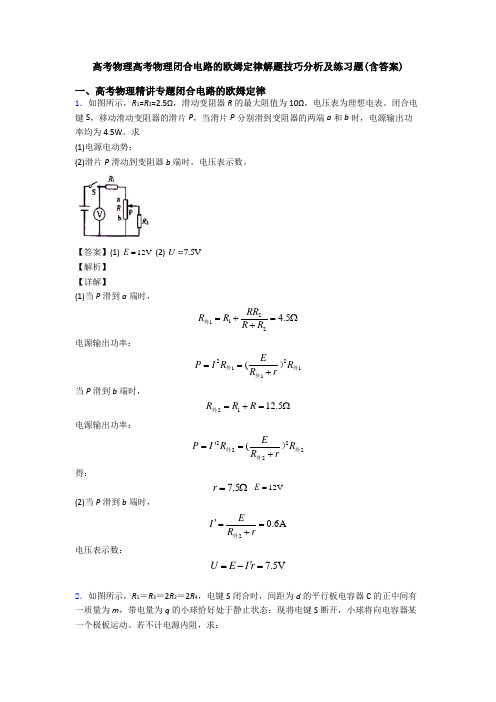

高考物理高考物理闭合电路的欧姆定律解题技巧分析及练习题(含答案)一、高考物理精讲专题闭合电路的欧姆定律1．如图所示，R 1=R 2=2.5Ω，滑动变阻器R 的最大阻值为10Ω，电压表为理想电表。

闭合电键S ，移动滑动变阻器的滑片P ，当滑片P 分别滑到变阻器的两端a 和b 时，电源输出功率均为4.5W 。

求 (1)电源电动势；(2)滑片P 滑动到变阻器b 端时，电压表示数。

【答案】(1) 12V E = (2) 7.5V U = 【解析】 【详解】(1)当P 滑到a 端时，21124.5RR R R R R =+=Ω+外 电源输出功率：22111(E P I R R R r==+外外外） 当P 滑到b 端时，1212.5R R R =+=Ω外电源输出功率：22222(E P I R R R r==+'外外外） 得：7.5r =Ω 12V E =(2)当P 滑到b 端时，20.6A EI R r==+'外电压表示数：7.5V U E I r ='=-2．如图所示，R 1＝R 3＝2R 2＝2R 4，电键S 闭合时，间距为d 的平行板电容器C 的正中间有一质量为m ，带电量为q 的小球恰好处于静止状态；现将电键S 断开，小球将向电容器某一个极板运动。

若不计电源内阻，求：(1)电源的电动势大小；(2)小球第一次与极板碰撞前瞬间的速度大小。

【答案】(1)2mgdE q=(2)03gd v =【解析】 【详解】(1)电键S 闭合时，R 1、R 3并联与R 4串联，(R 2中没有电流通过)U C ＝U 4＝12E 对带电小球有：2C qU qEmg d d== 得：2mgdE q=(2)电键S 断开后，R 1、R 4串联，则233CE mgd U q==' 小球向下运动与下极板相碰前瞬间，由动能定理得21222C U d mg q mv ⋅-⋅='解得：03gdv =3．手电筒里的两节干电池（串联）用久了，灯泡发出的光会变暗，这时我们会以为电池没电了。

高考物理高考物理部分电路欧姆定律技巧小结及练习题一、高考物理精讲专题部分电路欧姆定律1．一根镍铬合金丝的两端加6V的电压时，通过它的电流是2A，求：（1）它的电阻是多少？（2）若通电时间为20s，那么有多少库仑的电荷量通过它？（3）如果在它两端加8V的电压，则这合金丝的电阻是多少？【答案】（1）3Ω（2）40C（3）3Ω【解析】试题分析：（1）根据欧姆定律得，合金丝的电阻R=U/I=3Ω（2）通过合金丝的电荷量Q=It=2×20=40C（3）导体的电阻与其两端的电压及通过它的电流无关，所以电阻仍为R＝3Ω。

考点：电流；欧姆定律【名师点睛】题考查欧姆定律以及电流的定义，要注意明确电阻是导体本身的性质，与导体两端的电压和电流无关。

2．有三盘电灯L1、L2、L3，规格分别是“110V，100W”，“110V，60W”，“110V，25W”要求接到电压是220V的电源上，使每盏灯都能正常发光．可以使用一直适当规格的电阻，请按最优方案设计一个电路，对电阻的要求如何？【答案】电路如图所示，电阻的要求是阻值为806.7Ω，额定电流为A．【解析】将两个电阻较大的电灯“110V 60W”、“110V 25W”与电阻器并联，再与“110V100W”串连接在220V的电源上，电路连接如图所示，当左右两边的总电阻相等时才能各分压110V，使电灯都正常发光．由公式P=UI得L1、L2、L3的额定电流分别为：I1==A=A，I2==A=A，I3=A=A则通过电阻R的电流为 I=I1﹣I2﹣I3=A=AR==Ω=806.7Ω答：电路如图所示，电阻的要求是阻值为806.7Ω，额定电流为A．【点评】本题考查设计电路的能力，关键要理解串联、并联电路的特点，知道用电器在额定电压下才能正常工作，设计好电路后要进行检验，看是否达到题目的要求．3．如图所示，灵敏电流计的内阻Rg 为500Ω，满偏电流为Ig 为1mA 。

当使用a 、b 两个端点时，是量程为I 1的电流表，当使用a 、c 两个端点时，是量程为I 2的电流表；当使用a 、d 两个端点时，是量程为U 的电压表。

高考物理闭合电路的欧姆定律解题技巧分析及练习题(含答案)含解析一、高考物理精讲专题闭合电路的欧姆定律1．小明坐在汽车的副驾驶位上看到一个现象：当汽车的电动机启动时，汽车的车灯会瞬时变暗。

汽车的电源、电流表、车灯、电动机连接的简化电路如图所示，已知汽车电源电动势为12.5V ，电源与电流表的内阻之和为0.05Ω。

车灯接通电动机未起动时，电流表示数为10A ；电动机启动的瞬间，电流表示数达到70A 。

求： （1）电动机未启动时车灯的功率。

（2）电动机启动瞬间车灯的功率并说明其功率减小的原因。

（忽略电动机启动瞬间灯泡的电阻变化）【答案】（1）120W ；（2）67.5W 【解析】 【分析】 【详解】(1) 电动机未启动时12V U E Ir =-=120W P UI ==（2）电动机启动瞬间车灯两端电压'9 V U E I r =-'=车灯的电阻' 1.2U R I ==Ω267.5W RU P ''==电源电动势不变，电动机启动瞬间由于外电路等效总电阻减小，回路电流增大，内电路分得电压增大，外电路电压减小，所以车灯电功率减小。

2．如图所示，电源的电动势110V E =，电阻121R =Ω，电动机绕组的电阻0.5R =Ω，开关1S 始终闭合．当开关2S 断开时，电阻1R 的电功率是525W ；当开关2S 闭合时，电阻1R 的电功率是336W ，求：（1）电源的内电阻r ；（2）开关2S 闭合时电动机的效率。

【答案】（1）1Ω；（2）86.9%。

【解析】 【详解】（1）S 2断开时R 1消耗的功率为1525P =W ，则2111E P R R r ⎛⎫= ⎪+⎝⎭代入数据得r =1Ω（2）S 2闭合时R 1两端的电压为U ，消耗的功率为2336P =W ，则221U P R =解得U =84V由闭合电路欧姆定律得E U Ir =+代入数据得I =26A设流过R 1的电流为I 1，流过电动机的电流为I 2，则114UI R ==A 又12I I I +=解得I 2=22A则电动机的输入功率为M 2P UI =代入数据解得M 1848P =W 电动机内阻消耗的功率为2R 2P I R =代入数据解得R 242P =W 则电动机的输出功率M R P P P '=-=1606W所以开关2S 闭合时电动机的效率M100%86.9%P P η'=⨯=3．如图所示，电路中接一电动势为4V 、内阻为2Ω的直流电源，电阻R 1、R 2、R 3、R 4的阻值均为4Ω，电容器的电容为30μF ，电流表的内阻不计，当电路稳定后，求：（1）电流表的读数 （2）电容器所带的电荷量（3）如果断开电源，通过R 2的电荷量 【答案】（1）0.4A （2）4.8×10-5C （3）-5=2.4102QC ⨯ 【解析】 【分析】 【详解】当电键S 闭合时，电阻1R 、2R 被短路．根据欧姆定律求出流过3R 的电流，即电流表的读数．电容器的电压等于3R 两端的电压，求出电压，再求解电容器的电量．断开电键S 后，电容器通过1R 、2R 放电，1R 、2R 相当并联后与3R 串联．再求解通过2R 的电量． （1）当电键S 闭合时，电阻1R 、2R 被短路．根据欧姆定律得 电流表的读数30.4EI A R r==+ （2）电容器所带的电量533 4.810Q CU CIR C -===⨯（3）断开电键S 后，电容器相当于电源，外电路是1R 、2R 相当并联后与3R 串联．由于各个电阻都相等，则通过2R 的电量为512.4102Q Q C -==⨯'4．如图所示，在A 、B 两点间接一电动势为4V ，内电阻为1Ω的直流电源，电阻1R 、2R 、3R 的阻值均为4Ω，电容器的电容为30F μ，电流表内阻不计，当电键S 闭合时，求：（1）电流表的读数． （2）电容器所带的电量．（3）断开电键S 后，通过2R 的电量．【答案】（1）0.8A ；（2）59.610C -⨯；（3）54.810C -⨯ 【解析】试题分析：当电键S 闭合时，电阻1R 、2R 被短路．根据欧姆定律求出流过3R 的电流，即电流表的读数．电容器的电压等于3R 两端的电压，求出电压，再求解电容器的电量．断开电键S 后，电容器通过1R 、2R 放电，1R 、2R 相当并联后与3R 串联．再求解通过2R 的电量．（1）当电键S 闭合时，电阻1R 、2R 被短路．根据欧姆定律得： 电流表的读数340.841E I A A Rr ===++ （2）电容器所带的电量653330100.849.610Q CU CIR C C --===⨯⨯⨯=⨯（3）断开电键S 后，电容器相当于电源，外电路是1R 、2R 相当并联后与3R 串联．由于各个电阻都相等，则通过2R 的电量为514.8102Q Q C -==⨯'5．如图所示，电源电动势E =30 V ，内阻r =1 Ω，电阻R 1=4 Ω，R 2=10 Ω．两正对的平行金属板长L =0.2 m ，两板间的距离d =0.1 m ．闭合开关S 后，一质量m =5×10﹣8kg ，电荷量q =+4×10﹣6C 的粒子以平行于两板且大小为 =5×102m/s 的初速度从两板的正中间射入，求粒子在两平行金属板间运动的过程中沿垂直于板方向发生的位移大小？（不考虑粒子的重力）【答案】【解析】根据闭合电路欧姆定律，有：电场强度：粒子做类似平抛运动，根据分运动公式，有：L=v 0t y=at 2 其中：联立解得：点睛：本题是简单的力电综合问题，关键是明确电路结构和粒子的运动规律，然后根据闭合电路欧姆定律和类似平抛运动的分运动公式列式求解．6．如图所示，为某直流电机工作电路图(a)及电源的U -I 图象(b)。

欧姆定律在串联电路中的练习题及答案【典型例题】类型一、欧姆定律在串联电路中的应用1.一只灯泡两端的电压是3V，能正常发光，此时的电阻是6Ω。

如果把这只灯泡接到电压为9V的电源上，电路中应串联一个多大的电阻，灯泡才能正常发光？【思路点拨】现在电源电压大于灯泡正常工作时的电压，需要串联分压，串联电阻两端的电压等于电源电压减去灯泡的额定电压，根据串联电路的电流特点和欧姆定律得出等式即可求出电阻的阻值。

【答案与解析】利用串联电路中电阻和电压成正比，，只需要分别找出两个电阻两端电压的比值，即可直接算出待求电阻的大小。

【总结升华】电学中由于公式之间的互通性，因此一题多解常常出现，希望同学们能认真分析找到最简便的方法。

举一反三：【变式】（2015•乐山中考）如图是灯泡L 和电阻R 中电流随电压变化的图象。

由图象可知，电阻R 的阻值为Ω。

若将它们并联接在电压为2V 的电源两端，电路中的总电流为A。

【答案】20；0.35类型二、欧姆定律在并联电路中的应用2.如图所示电路，电源电压为6V。

开关S 闭合后，电流表A 和A 1的示数分别为0.6A 和0.5A，已知R 1=R 2，则R 3=______________Ω。

【答案】15【解析】电路中三个电阻是并联关系，电流表A 1测量R 2、R 3的总电流，电流表A 测量R 1、R 2、R 3的总电流，根据并联电路总电流等于各支路电流之和。

通过R 1的电流0.1A ，通过R 2的电流0.1A ，通过R 3的电流0.4A ，根据欧姆定律6150.4U V R I A===Ω。

【总结升华】本题考查并联电路的电压、电流规律及欧姆定律的应用，以上内容均为考查的重点及热点，要求能做到熟练应用。

3.如图所示的电路图中，电源两端的电压保持不变，电阻R 2与电阻R 3的阻值均为10Ω。

闭合开关S、S 1、S 2后，电流表A 的示数为I；此时断开S 2，电流表A 2示数为I 2/,A1的示数为0.3A；I：I 2/=5：2。

高考物理部分电路欧姆定律解题技巧及练习题及解析一、高考物理精讲专题部分电路欧姆定律1．如图所示电路,A 、B 两点间接上一电动势为4V 、内电阻为1Ω的直流电源,3个电阻的阻值均为4Ω,电容器的电容为20μF,开始开关闭合，电流表内阻不计,求:（1）电流表的读数;（2）电容器所带电荷量;（3）开关断开后,通过R 2的电荷量.【答案】（1）0.8A （2）6.4×10-5C ；（3）3.2×10-5C【解析】试题分析：（1）当电键S 闭合时，电阻R 1、R 2被短路．根据欧姆定律得，电流表的读数340.841E I A A R r ===++ （2）电容器所带的电量Q=CU 3=CIR 3=20×10-6×0. 8×4C=6.4×10-5C ；（3）断开电键S 后，电容器相当于电源，外电路是R 1、R 2相当并联后与R 3串联．由于各个电阻都相等，则通过R 2的电量为Q′=1/2Q=3.2×10-5C考点：闭合电路的欧姆定律；电容器【名师点睛】此题是对闭合电路的欧姆定律以及电容器的带电量的计算问题；解题的关键是搞清电路的结构，知道电流表把两个电阻短路；电源断开时要能搞清楚电容器放电电流的流动路线，此题是中等题，考查物理规律的灵活运用.2．地球表面附近存在一个竖直向下的电场，其大小约为100V /m 。

在该电场的作用下，大气中正离子向下运动，负离子向上运动，从而形成较为稳定的电流，这叫做晴天地空电流。

地表附近某处地空电流虽然微弱，但全球地空电流的总电流强度很大，约为1800A 。

以下分析问题时假设地空电流在全球各处均匀分布。

（1）请问地表附近从高处到低处电势升高还是降低？（2）如果认为此电场是由地球表面均匀分布的负电荷产生的，且已知电荷均匀分布的带电球面在球面外某处产生的场强相当于电荷全部集中在球心所产生的场强；地表附近电场的大小用E 表示，地球半径用R 表示，静电力常量用k 表示，请写出地表所带电荷量的大小Q 的表达式；（3）取地球表面积S =5.1×1014m 2，试计算地表附近空气的电阻率ρ0的大小； （4）我们知道电流的周围会有磁场，那么全球均匀分布的地空电流是否会在地球表面形成磁场？如果会，说明方向；如果不会，说明理由。

《欧姆定律》中的动态电路分析及练习一、滑动变阻器的滑片P 的位置的变化引起电路中电学物理量的变化1．串联电路中滑动变阻器的滑片P 的位置变化引起的电路变化例1：如图1，当滑片P 向右移动时，请你判断A 表和V 表的变化。

分析：P 右移→R 2↑→R 总↑→I ↓→A 表↓；R 1不变→IR 1↓→U 1↓→V 表↓。

（判断V 表的变化还可以根据串联电路的分压原理来分析：R 2↑→U 2↑→U 1↓→V 表↓。

）扩展：根据串联电路的特点，滑动变阻器R 2两端的电压U 2将↑。

推论：如果滑动变阻器R 2 足够大，当滑片P 向右一直滑动时，电阻将不断增大，那么U 2将不断增大，U 1将不断减小，I 将不断减小。

假设 R 2 无限大，这时U 2将增大到电源电压，U 1将变为0，I 也将变为0，这时的电路就相当于断路。

这就是用电压表来判断电路断路和短路的道理。

【变式训练题】如图1所示，在伏安法测电阻的实验中，若由于各种原因，电压表改接在滑动变阻器的两端，当滑片P 向左移动时，请判断A 表和V 表的变化。

答：A 表 ， V 表 。

例2：如图2，当滑片P 向左移动时，A 表和V 表将如何变化。

分析：首先要确定电路的类型，此电路属于串联电路呢还是并联电路。

我们可以将电流表简化成导线，将电压表简化成断开的开关或干脆拿掉。

此时可以容易地看出，这是一个串联电路。

而且发现滑动变阻器的滑片已经悬空，滑动变阻器接成了定值电阻，所以A 表示数不变。

电压表在本电路中，是测量R 1和R 2部分电阻之和的电压，当滑片P 向左移动时，被跨接在电压表内的电阻随着变小，根据分压原理：V 表示数减小。

【变式训练题】如变式2图，当滑片P 向左移动时，A 表和V 表将如何变化。

答：A 表 ， V 表 。

例3：在如图3所示电路中，当闭合开关后，滑动变阻器的滑动片P 向右移动时（ ）A ．电流表示数变大，灯变暗。

B ．电流表示数变小，灯变亮。

C ．电压表示数不变，灯变亮。
