otdr测试原理及使用方法【原创版3篇】《otdr测试原理及使用方法》篇1OTDR（Optical Time Domain Reflectometer）是一种用于测试光纤长度、传输衰减、接头衰减和故障定位等参数的光电一体化仪表。

它的工作原理是利用光纤中的反射现象，通过测量反射信号的时间和强度，来确定光纤中存在的缺陷位置和类型。

以下是OTDR 测试的基本步骤：1. 连接测试设备：将OTDR 测试仪连接到被测光纤的两端，使用适配器或连接器将光纤与测试仪连接。

2. 设置测试参数：在测试仪上设置需要测试的参数，例如测试距离、测试波长、测试模式等。

3. 获取测试结果：启动测试仪并开始测试，测试仪将发送脉冲信号到光纤中，并接收反射信号。

测试仪将根据反射信号的时间和强度，绘制出光纤的散射信号曲线，从而确定光纤中存在的缺陷位置和类型。

4. 分析测试结果：分析测试结果，以确定光纤是否存在缺陷，并确定缺陷的位置和类型。

通常需要比较不同测试结果，以确定光纤是否存在故障。

在使用OTDR 测试仪时，需要注意以下几点：1. 保持测试仪和光纤的清洁：测试仪的光口和尾纤接头需要保持清洁，以确保测试结果的准确性。

2. 避免外界干扰：测试仪需要在稳定的环境中使用，避免受到外界干扰，例如电磁干扰、机械振动等。

3. 正确设置测试参数：设置正确的测试参数可以确保测试结果的准确性，例如测试距离、测试波长等。

《otdr测试原理及使用方法》篇2OTDR（Optical Time Domain Reflectometer）是一种用于测试光纤光缆的精密仪表，它通过发送脉冲光信号入射到被测光纤，并检测反射回来的信号，来测量光纤长度、传输衰减、接头衰减和故障定位等参数。

OTDR 的工作原理是利用光纤中的反射原理，通过测量反射信号的时间和幅度，来确定光纤中存在的故障点或接头。

使用OTDR 测试仪需要进行以下步骤：1. 连接测试仪和被测光纤：将OTDR 测试仪的光口与被测光纤相连接，并保证连接器端面干净整洁。

otdr测试报告是光缆检测中常用的一种测试方式。

OTDR全称为光时域反射仪(Optical Time Domain Reflectometer)，是一种利用时间域反射技术对光纤传输的光信号进行测试的仪器。

利用OTDR仪器能够快速地检测出光纤中的故障点、断点、损耗等问题，对于维护光纤通信网络具有重要的意义。

是针对OTDR测试得到的数据得出的分析和评估报告。

根据报告中的数据，可以确定光纤中的损耗、衰减、反射率等参数。

对比测试数据还可以帮助诊断出故障的具体位置和原因，从而为维护光纤网络提供可靠的数据支持。

通常包括以下内容：1.测试设备与测试参数。

对于OTDR测试来说，测试设备和测试参数的选择很重要，因为这些设备和参数将直接影响测试结果的准确性和可信度。

因此，测试报告中必须明确列出测试设备的品牌、型号、光源、探头等信息以及测试的具体参数，如波长、脉冲宽度、平均次数等。

2.测试数据和结果。

OTDR测试结果以数据形式出现，包括光纤长度、损耗、衰减、反射率等各项参数，并以曲线图和数据表格形式呈现。

测试数据必须经过严格的处理和分析，以保证测试结果的准确性和可靠性。

3.测试结论和建议。

测试报告中最重要的部分就是对测试结果的结论和建议。

结论通常包括测试项目中发现的问题点、具体的问题类型以及问题的严重程度等。

建议则是对解决问题的技术和方法的探讨和推荐，包括维修方案、更换设备、改进测试方法等。

需要注意的是，的内容和格式可能因不同的规格、要求和标准而存在差异。

有些机构和企业可能要求报告中必须包含更多的必要信息和技术参数，而其他机构则可能更注重数据分析和结论的表述。

因此，在编写时，必须针对不同的需求和要求进行个性化的设计和编写，以获得最佳的测试效果和评估成果。

总之，是光纤通信网络维护的重要工具，它提供了测试数据和结论等有关信息，帮助工程师们定位故障点、确定问题原因，并为问题的解决提出有效的建议和解决方案。

编写时，必须准确分析和评估测试数据，提出有效的结论和建议，并针对不同的需要进行个性化的设计和编写，以确保测试结果的准确性和可靠性。

OTDR测试方法OTDR测试方法是光纤通信系统中用于评估光缆传输性能和检测光缆故障的重要手段之一、OTDR（Optical Time Domain Reflectometer）利用时间域反射原理，通过反射光信号分析光缆的传输特性和检测故障，包括衰减、断点、弯曲、插入损耗等。

本文将详细介绍OTDR测试的方法步骤。

首先，在进行OTDR测试之前，需要进行光缆的准备工作。

包括检查光缆的光纤数量和类型、确定测试距离、选择合适的光纤连接器和测试线缆，确保测试设备和光缆之间的连接正确可靠。

接下来，进行OTDR测试。

首先，通过连接光纤连接器，将OTDR设备的输出端与要测试的光缆一端相连，然后打开OTDR设备。

然后，设置OTDR测试的参数。

包括测试距离、波长、脉冲宽度、平均次数等。

测试距离一般根据光缆的长度进行设置，波长通常有850nm、1300nm、1310nm、1490nm、1550nm等多种选择，脉冲宽度决定了系统的测试分辨率和灵敏度，平均次数决定了测试结果的平均误差。

接下来，进行OTDR测试。

首先，启动OTDR设备，设备会向光缆发送一个脉冲光信号。

当光信号遇到光缆中的改变，部分光会被反射回来，OTDR设备会监测并记录这些反射光信号。

在测试过程中，可以选择不同测试模式。

包括单程测试模式和双程测试模式。

单程测试模式适用于光缆两端不相连接，只测试一段光缆的情况。

双程测试模式适用于光缆两端相连接，测试光缆的整段长度。

在测试结束后，可以导出OTDR测试结果，并进行分析。

一般可以得到OTDR测试曲线图，包括衰减曲线和反射曲线。

衰减曲线反映了信号在光缆中的传输性能，反射曲线反映了光缆连接点和故障点的反射特性。

根据测试结果，可以确定光缆的传输损耗、接头和连接器的插入损耗、光缆中的故障点等情况。

并根据需要采取相应的修复措施，保证光纤通信系统的稳定性和可靠性。

总结起来，OTDR测试方法包括光缆准备工作、设置测试参数、进行OTDR测试、分析测试结果等步骤。

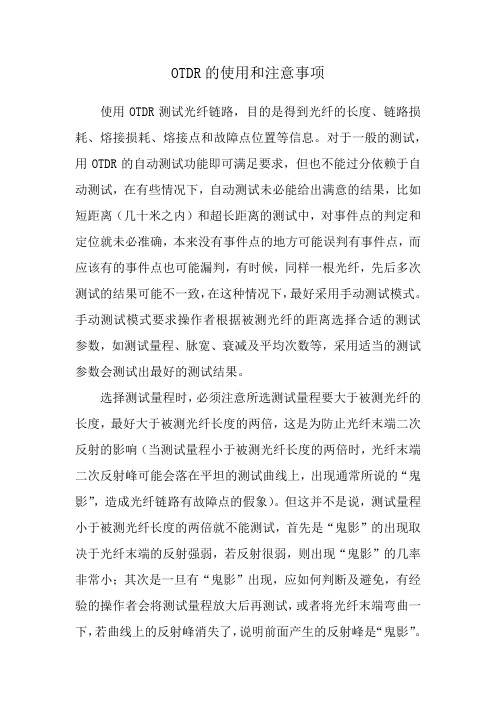

OTDR的使用和注意事项使用OTDR测试光纤链路，目的是得到光纤的长度、链路损耗、熔接损耗、熔接点和故障点位置等信息。

对于一般的测试，用OTDR的自动测试功能即可满足要求，但也不能过分依赖于自动测试，在有些情况下，自动测试未必能给出满意的结果，比如短距离（几十米之内）和超长距离的测试中，对事件点的判定和定位就未必准确，本来没有事件点的地方可能误判有事件点，而应该有的事件点也可能漏判，有时候，同样一根光纤，先后多次测试的结果可能不一致，在这种情况下，最好采用手动测试模式。

手动测试模式要求操作者根据被测光纤的距离选择合适的测试参数，如测试量程、脉宽、衰减及平均次数等，采用适当的测试参数会测试出最好的测试结果。

选择测试量程时，必须注意所选测试量程要大于被测光纤的长度，最好大于被测光纤长度的两倍，这是为防止光纤末端二次反射的影响（当测试量程小于被测光纤长度的两倍时，光纤末端二次反射峰可能会落在平坦的测试曲线上，出现通常所说的“鬼影”，造成光纤链路有故障点的假象）。

但这并不是说，测试量程小于被测光纤长度的两倍就不能测试，首先是“鬼影”的出现取决于光纤末端的反射强弱，若反射很弱，则出现“鬼影”的几率非常小；其次是一旦有“鬼影”出现，应如何判断及避免，有经验的操作者会将测试量程放大后再测试，或者将光纤末端弯曲一下，若曲线上的反射峰消失了，说明前面产生的反射峰是“鬼影”。

其实“鬼影”是光纤末端反射回来的光信号在发端再次反射回去所产生的测试效果，“鬼影”的产生取决于发光功率、测试距离、末端反射、发端反射等因素，“鬼影”产生的位置在被测试距离的两倍距离位置上，在被测试距离较近的情况下有时在三倍距离位置上也会出现“鬼影”。

测试脉宽的选择同样取决于被测光纤的长度，当需要测试长距离的光纤时，尽量选用较大脉宽，而若要测试短距离光纤（如距离小于1km），则最好选择最小脉宽，由于脉宽的大小决定了空间分辨率，所以测试时，在曲线信噪比许可的情况下，尽量选择小脉宽会得到事件点更准确的结果。

otdr光缆测试参数OTDR光缆测试参数一、引言OTDR（Optical Time Domain Reflectometer）光时域反射仪是一种用于测量光纤长度、损耗和连接点等参数的设备。

在进行OTDR光缆测试时，需要设置一些参数以确保测试结果的准确性和可靠性。

本文将详细介绍OTDR光缆测试的参数设置，包括光纤长度、测试波长、脉冲宽度、平均时间等。

二、光纤长度光纤长度是OTDR测试中的一个重要参数，它用于计算光纤的衰减系数和损耗。

在设置光纤长度时，应根据实际情况输入光纤的长度值。

光纤长度的单位通常为千米（km）。

三、测试波长测试波长是OTDR测试中的另一个重要参数，它用于选择测试光的波长。

不同的波长对应不同的光纤特性，因此选择合适的测试波长对于测试结果的准确性至关重要。

常用的测试波长有1310nm和1550nm。

其中1310nm波长适用于单模光纤，1550nm波长适用于单模和多模光纤。

四、脉冲宽度脉冲宽度是OTDR测试中的一个重要参数，它决定了测试的分辨率和灵敏度。

较短的脉冲宽度可以提高分辨率，但会降低测试的灵敏度；较长的脉冲宽度可以提高测试的灵敏度，但会降低分辨率。

在设置脉冲宽度时，应根据需要平衡分辨率和灵敏度的要求。

五、平均时间平均时间是OTDR测试中的一个参数，它用于平滑测试结果并减少噪音。

较长的平均时间可以提高测试结果的稳定性，但会增加测试时间；较短的平均时间可以减少测试时间，但会降低测试结果的稳定性。

在设置平均时间时，应根据测试要求平衡测试时间和结果稳定性的要求。

六、其他参数除了上述参数外，OTDR光缆测试还涉及其他一些参数，如测试模式、衰减补偿、测试范围等。

测试模式通常有自动模式和手动模式，根据实际情况选择合适的测试模式。

衰减补偿是用于修正测试结果中的光纤连接和衰减带来的误差，应根据实际情况进行设置。

测试范围是指OTDR测试的最大距离，应根据实际需要设置合适的测试范围。

七、总结通过正确设置OTDR光缆测试的参数，可以确保测试结果的准确性和可靠性。

如何用OTDR进行光缆单盘检测以及光纤故障排除OTDR（Optical Time Domain Reflectometer）是一种用于光纤单盘检测和故障排除的仪器。

OTDR通过发送脉冲光信号到光纤中，然后测量信号的回波来确定光纤的损耗和反射情况。

下面是使用OTDR进行光缆单盘检测和光纤故障排除的步骤：1.确定测试需求：在开始测试之前，需要明确测试的目的。

是进行光缆的全长测试，还是针对一些特定段的故障排除？2.准备OTDR仪器：确保OTDR仪器和测试光纤的接口类型匹配，例如SC、FC或LC等。

3.连接OTDR仪器：将OTDR仪器的发送端光纤连接到待测试光缆的起始端，接收端连接到OTDR仪器的接收端口。

4.设置测试参数：根据测试需求设置合适的OTDR测试参数，包括脉冲宽度、平均次数、光纤折射率等。

脉冲宽度决定了测试的分辨率和测试距离的范围，平均次数可以提高测试的信噪比，光纤折射率用于计算测试距离。

5.启动OTDR：开始测试之前，确保光纤是无损的和完好的。

启动OTDR仪器，开始发送脉冲光信号进行测试。

6.分析测试结果：当测试完成后，OTDR仪器会显示测试结果，包括反射损耗、衰减损耗、事件和故障等信息。

根据这些信息，可以分析光纤的状态和可能的故障位置。

7.故障定位：如果发现光纤存在故障，如断纤、弯曲、连接不良等，可以根据测试结果中的事件或距离定位来确定故障位置。

通过观察测试结果中的反射信号和故障信号的位置，结合光缆布线图，可以定位故障发生的位置。

8.故障排除：一旦确定故障的位置，可以采取相应的措施修复故障，如重新连接光纤、更换损坏的光纤、调整连接器的插入损耗等。

9.验证修复效果：完成故障修复后，可以再次进行OTDR测试，验证故障是否已修复。

总结：使用OTDR进行光缆单盘检测和光纤故障排除的步骤包括准备仪器，连接光缆，设置测试参数，启动测试，分析测试结果，故障定位，故障排除和验证修复效果。

通过仔细分析OTDR测试结果，可以准确定位光纤的故障位置，并采取相应的措施进行修复。

otdr测试报告一、引言OTDR（Optical Time Domain Reflectometer，光时域反射仪）是一种用于光纤测试和故障定位的仪器。

本文将介绍OTDR测试的基本原理、过程和数据分析。

通过OTDR测试，可以准确评估光纤网络的性能，并及时发现潜在的问题，以提高网络的可靠性和稳定性。

二、OTDR测试原理OTDR利用光脉冲的传输特性和反射原理进行测试。

在测试过程中，OTDR发射一个短脉冲光信号入侵被测光纤，当脉冲信号遇到纤芯与纤壁的不匹配或其他反射表面时，一部分光信号会被反射回来。

OTDR会收集这些反射信号，并测量它们的强度和时间延迟，然后将这些数据转化为距离信息，从而描绘出纤芯的传输特性和任何潜在的故障或损耗。

三、OTDR测试过程1. 准备阶段：测试前需要准备相关设备，并确保光纤处于适当的状态。

清洁并连接光纤，并检查光纤连接的质量，避免连接损耗影响测试结果。

2. 设置参数：根据测试需要，设置OTDR的相关参数，如光脉冲宽度、平均时间等。

这些参数的设置与被测光纤的长度和性能有关。

3. 进行测试：启动OTDR，按下测量按钮，开始测试。

OTDR会发射脉冲信号，并记录反射信号的强度和时间延迟，同时绘制出反射光的强度时间曲线和距离坐标。

4. 数据分析：根据OTDR测试结果，可以分析光纤的损耗、故障位置和其他重要参数。

通过比较不同点的反射信号和散射损耗，可以确定光纤的质量和性能。

四、数据分析与故障定位OTDR测试结果中的数据分析是评估光纤网络质量的关键步骤。

通过观察图像上的反射光信号和散射损耗，可以判断光纤是否存在损耗、故障或其他异常。

以下是一些常见的数据分析及故障定位方法：1. 反射点定位：通过寻找反射信号的峰值，可以确定可能存在的反射点，如连接点、分离点或纤芯受损点。

在该位置进行进一步的检查和维修。

2. 散射损耗分析：散射损耗是指光在光纤中的扩散和散射引起的信号强度衰减。

通过分析散射损耗的变化趋势，可以评估光纤的质量和性能，预测未来可能的故障风险。

关于OTDR光纤测试三种常用方法光纤通信是以光波作载波以光纤为传输媒介的通信方式。

光纤通信由于传输距离远、信息容量大且通信质量高等特点而成为当今信息传输的主要手段，是信息高速公路的基石。

光纤测试技术是光纤应用领域中最广泛、最基本的一项专门技术。

OTDR是光纤测试技术领域中的主要仪表，它被广泛应用于光缆线路的维护、施工之中，可进行光纤长度、光纤的传输衰减、接头衰减和故障定位等的测量。

OTDR具有测试时间短、测试速度快、测试精度高等优点。

1 支持OTDR技术的两个基本公式OTDR（OpTIcal TIme Domain Reflectometer，光时域反射仪）是利用光脉冲在光纤中传输时的瑞利散射和菲涅尔反射所产生的背向散射而制成的高科技、高精密的光电一体化仪表。

半导体光源（LED或LD）在驱动电路调制下输出光脉冲，经过定向光耦合器和活动连接器注入被测光缆线路成为入射光脉冲。

入射光脉冲在线路中传输时会在沿途产生瑞利散射光和菲涅尔反射光，大部分瑞利散射光将折射入包层后衰减，其中与光脉冲传播方向相反的背向瑞利散射光将会沿着光纤传输到线路的进光端口，经定向耦合分路射向光电探测器，转变成电信号，经过低噪声放大和数字平均化处理，最后将处理过的电信号与从光源背面发射提取的触发信号同步扫描在示波器上成为反射光脉冲。

返回的有用信息由OTDR的探测器来测量，它们就作为被测光纤内不同位置上的时间或曲线片断。

根据发射信号到返回信号所用的时间，再确定光在石英物质中的速度，就可以计算出距离（光纤长度）L（单位：m），如式（1）所示。

式（1）中，n为平均折射率，△t为传输时延。

利用入射光脉冲和反射光脉冲对应的功率电平以及被测光纤的长度就可以计算出衰减a（单位：dB／km），如式（2）所示：2 保障OTDR精度的五个参数设置2．1 测试波长选择由于OTDR是为光纤通信服务的，因此在进行光纤测试前先选择测试波长，单模光纤只选择1 310 nm或1 550 nm。

otdr测试仪使用方法OTDR（Optical Time Domain Reflectometer）是一种测量光纤传输中的信号衰减和损耗的仪器。

它通过向光纤发射脉冲信号，并测量反射和散射的光信号来判断光纤中的损耗情况。

OTDR测试仪的使用方法相对较为复杂，需要按照一定的步骤进行操作。

本文将详细介绍OTDR测试仪的使用方法。

首先，在进行OTDR测试之前，需要确保仪器的正常工作和合适的设置。

接下来，我们将按照以下步骤进行OTDR测试。

第一步，连接光源和接收器。

将光纤连接到OTDR测试仪输出端的光纤接口，并接上光纤适配器。

确保光纤接口和适配器的干净，并紧固好连接。

第二步，选择测试参数。

OTDR测试仪有多个参数需要设置，如测试波长、测试距离、脉冲宽度等。

选择合适的参数可以提高测试的准确性和精度。

第三步，进行测量。

将OTDR测试仪的探测头安装在要测试的光纤上，并保持稳定。

启动测试仪，开始进行测试。

测试仪将向光纤发射脉冲信号，然后记录反射和散射的光信号。

第四步，分析测试结果。

测试仪将测量数据显示在屏幕上。

通过分析数据，可以判断光纤的衰减情况、连接点的损耗以及其他的光纤特性。

根据测试结果，可以判断光纤是否正常工作，是否需要进行维修或更换。

第五步，保存和导出数据。

如果需要保存测试结果，可以将数据保存在测试仪的内部存储器或通过USB接口导出到计算机中进行进一步分析和处理。

第六步，维护和清洁。

在使用完OTDR测试仪后，需要对仪器进行维护和清洁。

清洁光纤接口和适配器，以确保下次测试的准确性。

以上就是OTDR测试仪的使用方法。

通过按照以上步骤进行测试，可以准确地测量光纤的损耗情况和光纤连接点的质量。

在实际应用中，OTDR测试仪经常用于光纤通信网络的建设和维护中，可以帮助用户及时发现和解决问题，保证光纤传输的正常运行。

OTDR测试一、测试前准备1.材料准备：OTDR（安立）尾纤一条（FC-FC）光纤清洁器光纤资料/图纸2.测试准备先把尾纤进行检查，包括清洁相关接头和接口、光纤配线架上接口也应相应清洁，该尾纤是否有断裂问题，有条件可用可见光故障定位仪确定，然后将跳线拧紧至OTDR光接口部分，注意该接口类型.打开OTDR自检正常运行后就可对所需测试线路进行测试。

二、测试参数设置1.模式2.波长 1310/15503.脉冲宽度/距离4.测试距离5.均化方式时间/次数6.折射率7.接头损耗8.回损9.末端三、数据获取根据设置参数，启动测试，平均化后可获取光路曲线。

四、曲线分析下面是几种常见的几种测试曲线：（1）图（1）一般为正常曲线图，A为盲区，B为测试末端反射峰。

测试曲线为倾斜的，随着距离的曾长，总损耗会越来越大。

用总损耗（dB）除以总距离（Km）就是该段纤芯的平均损耗（dB/Km）。

“┑”为非反射事件，“┙”为反射事件。

（2）图（2）中间多了一个反射峰，因为很有可能中间是一个跳接点。

当然也会有例外的情况，总之，能够出现反射峰，很多情况是因为末端的光纤端面是平整光滑的。

端面越平整，反射峰越高。

（3）出现图（3）这种情况，有可能是仪表的尾纤没有插好，或者光脉冲根本打不出去，再有就是断点位置比较进，所使用的距离、脉冲设置又比较大，看起来就像光没有打出去一样。

出现这种情况，1要检查尾纤连接情况，2就是把OTDR的设置改一下，把距离、脉冲调到最小，如果还是这种情况的话，可以判断1尾纤有问题，2OTDR上的识配器问题，3断点十分近，OTDR不足以测试出距离来。

如果是尾纤问题，只要换一根尾纤就知道，不行的话就要试着擦洗识配器，或就近查看纤芯了。

（4）图（4）这种情况比较多见，曲线中间出现一个明显的台阶，多数为该纤芯打折，弯曲过小，受到外界损伤等因素。

曲线中的这个台阶是比较大的一个损耗点，也可以称为事件点，曲线在该点向下掉，称为非反射事件，如果曲线在该点向上翘的话，那就是反射事件了，这时，该点的损耗点就成了负值，但并不是说他的损耗小了，这是一种伪增益现象，造成这种现象的原因是由于接头两侧光纤的背向散射系数不一样，接头后光纤背向散射系数大于前段光纤背向散射系数，而从另一端测则情况正好相反，折射率不同也有可能产生增益现象。
