AV录播机参数

全自动专业录播系统功能及参数一、功能需求录播教室广泛应用于学校资源积累、实践教学等重要教学活动，产品应具有专业、易用、易维护等特点。

相关录播产品厂家必须满足录播要求，取得相关资质认证及制空权证书。

录播系统应具有录播系统、导播系统、点直播管理系统、微课制作系统、三分屏课件合成系统、图像分析跟踪系统、直播系统、非线编系统等子系统。

（一）图像分析跟踪功能要求1、采用多维图像分析及模式识别技术，阈值分割与边缘检测跟踪算法，自动探测教师/板书/学生行为，手自一体跟踪，画面稳定、图像流畅；跟踪画面镜头转换必须采用硬切换的方式，实现老师、学生、板书之间的镜头切换;不允许上课画面过程中镜头出现拉伸摇移等不流畅画面。

采用老师无需佩戴任何辅助设备，也无需在座椅安装辅助设施，最大限度的保证常态化教学、现有资源的高效利用及保持课室内部装修的美观。

2、要求跟踪定位无盲区，实现准确定位。

系统内置智能跟踪拍摄策略，实现自动跟踪拍摄和切换符合教学实践，贴近专业的人工拍摄。

系统对教学实践中的多种典型转场环节（从讲课到板书、操作电脑、教师走进学生、师生互动、学生回答问题、学生上台板书等），设计细致全面的策略，实现智能化跟踪切换，符合视觉习惯。

3、跟踪摄像头安装方式需为一个侧拍加一个俯拍，能满足复杂教室环境的安装需求，确保跟踪效果能自适应不同年龄学生身高，达到精准跟踪的效果。

（二）智能录播功能要求1、录播系统主机须是高集成度一体设备，录制、直播、点播和存储等功能集成在录播服务器上，以便于用户使用、管理和维护。

2、录播系统录制的文件必须满足国家精品课程建设要求。

3、自动导播录制模式须能实现老师自动跟踪和学生定位跟踪功能，老师板书特写特写拍摄功能，准确的实时跟踪；具有智能的场景切换功能，充分了解教学内涵的逻辑过程，在不同的教学活动中自动切换不同的场景（老师、学生、老师板书特写、中景、交互景、全景等），多角度多方式去表现教学的重点；能够与录播主机实现无缝融合。

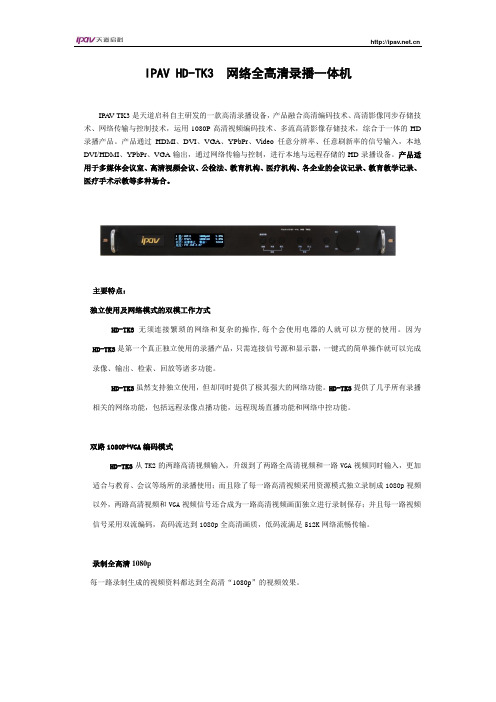

IPAV HD-TK3 网络全高清录播一体机IPA V TK3是天道启科自主研发的一款高清录播设备，产品融合高清编码技术、高清影像同步存储技术、网络传输与控制技术，运用1080P高清视频编码技术、多流高清影像存储技术，综合于一体的HD 录播产品。

产品通过HDMI、DVI、VGA、YPbPr、Video任意分辨率、任意刷新率的信号输入，本地DVI/HDMI、YPbPr、VGA输出，通过网络传输与控制，进行本地与远程存储的HD录播设备。

产品适用于多媒体会议室、高清视频会议、公检法、教育机构、医疗机构、各企业的会议记录、教育教学记录、医疗手术示教等多种场合。

主要特点：独立使用及网络模式的双模工作方式HD-TK3无须连接繁琐的网络和复杂的操作,每个会使用电器的人就可以方便的使用。

因为HD-TK3是第一个真正独立使用的录播产品，只需连接信号源和显示器，一键式的简单操作就可以完成录像、输出、检索、回放等诸多功能。

HD-TK3虽然支持独立使用，但却同时提供了极其强大的网络功能。

HD-TK3提供了几乎所有录播相关的网络功能，包括远程录像点播功能，远程现场直播功能和网络中控功能。

双路1080P+VGA编码模式HD-TK3从TK2的两路高清视频输入，升级到了两路全高清视频和一路VGA视频同时输入，更加适合与教育、会议等场所的录播使用；而且除了每一路高清视频采用资源模式独立录制成1080p视频以外，两路高清视频和VGA视频信号还合成为一路高清视频画面独立进行录制保存；并且每一路视频信号采用双流编码，高码流达到1080p全高清画质，低码流满足512K网络流畅传输。

录制全高清1080p每一路录制生成的视频资料都达到全高清“1080p”的视频效果。

双流编码录制两路高清视频信号和合成后的高清视频信号，在编码的时候都在用双码流编码技术，其中生成的高清1080p视频图像用于本地大屏幕回放，生成的低码流视频画面适用于网络条件较差的环境下传输，而且生成的高码流和低码流的视频均通过本机内置的大容量硬盘进行存储。

录播视频会议系统性能指标2全高清录播主机（含录播管理软件）★ 1、纯嵌入一体式内置存储架构，确保系统稳定可靠，录制、直播、点播、导播、管理、存储、视音频编码等功能必须集成在一台主机内，而不需配合编码盒使用（需提供主机内部构造实物图片）。

2、设备采用纯嵌入式硬件产品，不可采用PC或工作站外加软件及视频采集卡模式的产品，也不能采用编码盒采集模式的产品。

要求软件系统须由厂商岀厂时就嵌入主机，不需要在现场安装，具有重启修正功能。

★ 3、支持HD-SDI》2、HDM A 1、VG徐1、YPbP。

1、S-video > 1、CVB& 1 的视频接口（提供主机接口实物图片）。

4、内置要求可同时输入3路1080P高清视频信号实现无缝切换、叠加、拼接等处理功能；包括2路高清1080视频和1路计算机信号输入。

★★ 5、视频输出性能指标：支持》2路HDMI接口，1路1080@60全高清本地无延时直播环岀，直播环岀的画面应为主机自动切换后的电影模式画面，直播环岀接口类型应为标准HDMI全高清接口（能同时输出视频及音频至环出监视液晶），且视频本地直播环岀输岀应支持自动/手动方式设置输岀分辨率以适合各类环岀监视器或视频接入设备。

1路HDMI接口为导播输岀画面进行操作，能实现鼠标点击跟踪（自动将任意一处需要特写的地方居中），同时通过鼠标滚轮即可对镜头进行放大缩小。

6、所有视频输入信号直接输入到录播主机，不通过网络或其他设备，不再进行二次编码，以保证视频质量。

★ 7、音频编码采用AAC高清编码方式，至少应支持4路声音输入及2路声音输出，音频接口应采用标准工业级凤凰裸线端子接口（提供主机音频接口实物图片）。

8、标准流媒体文件格式，视频MP4音频AAC适合通用播放器或网页嵌入播放方式；编码码流：48Kbps〜10Mbps可调。

9、主机内置至少1TB可用磁盘空间。

★★ 10、主机采用（满足潮湿环境下人体安全使用需求）24V安全供电电压，且整机功率小于100W需提供主机背面电源接口实物图片。

产品类别产品名称产品型号 产品性能描述数量录播系统录播服务器HY-LBFWQ I5 2300/4GB内存/1T硬盘（7200RPM）/ 1个千兆网口/显卡（1G独立显存）/ AC’97标准声卡/DATAPATH采集卡。

1录播系统高清球形摄像机HY-LBGQQJ 输出分辨率最高支持1080P，光学变焦倍数:12X，数字变焦倍数:10X，旋转角度:水平 0º～ 180º旋转；旋转速度:水平0.05º～180º/S;垂直0.03º～160º/S。

1录播系统高清球形摄像机HY-LBGQQJ 输出分辨率最高支持1080P，光学变焦倍数:12X，数字变焦倍数:10X，旋转角度:水平 0º～ 180º旋转；旋转速度:水平0.05º～180º/S;垂直0.03º～161º/S。

4录播系统教师自动跟踪系统HY-LBJSGZ 自动锁定跟踪目标，跟踪过程不受其他运动目标影响;跟踪过程平稳，不受太阳光及其他红外光干扰，具备教师为主体的特写模式，视频无晃动;无论教师处于讲台位置还是学生走道中,都能实时精确定位。

1录播系统学生智能定位系统HY-LBXSGZ 使用无线定位方式,在上课过程中，学生起立回答问题的动作能及时，准确的捕获，并控制学生球机进行学生特写。

并且能通知主机当前的状态，以做智能的切换。

1录播系统高灵敏全向拾音器HY-LBSYQ 专业技术环境声音（有线）拾音头，轻松实现自然环境临场收音。

高灵敏度、高带宽、低噪音，全面捕捉完整的声音。

美国杜邦膜片专业镀银咪头，本底噪声小、采音更广泛。

选用俄罗斯国家语音中心最新算法的动态降噪电路，自动改变音级来调低噪音。

6录播系统录播音箱HY-LBYX有效频率范围50-20KHz，额定噪声功率100W，长期最大功率300W，特性灵敏度级93±3dB，输入阻抗8Ω。

奥酷AOKU AVBox 2010便携式直播盒使用说明书北京北极星通信息技术有限公司目录1. 产品简介 (3)2. 网络结构图 (3)3. 功能特点 (4)4. 技术参数 (5)5. 安装与配置 (6)6. 前面板使用说明 (16)1.产品简介这是一款用于网络直播或录播的便携式设备，它小巧易用，便于携带。

产品采用单板卡无风扇结构设计，内置高性能H.264编码芯片，高性能流媒体服务器，直接把输入的4路模拟AV信号编码成流媒体直播信号，借助内置的流媒体服务器或者外部流媒体服务器，切换1路对外提供视频直播服务。

AOKU AVBox 2010最大的亮点就是可以同时编码2个不同码率的直播流，以便于直播和录像分别采用不同码率，分别达到最佳效果；AOKU AVBox 2010支持http 协议、RTMP协议，借助FMS或者Red5等流媒体服务器，用户直接通过Flash插件观看直播内容，无需下载客户端；AOKU AVBox 2010的另一个亮点就是低延时，也是无需下载客户端实现低延时直播的唯一选择。

2.网络结构图3.功能特点★纯硬件架构，硬件编码方式，经过优化的H.264编码算法应用在高性能多媒体处理DSP上，直播延时可控制在2秒钟左右；★支持RTMP流媒体协议，可向FMS、RED5等标准的流媒体服务器推送直播流，实现直播；也可以把向第三方P2P服务器提供高质量的直播流；★内置高性能流媒体服务器，采用Http方式支持多达16个客户端直接接入AOKU AVBox 2010收看直播，支持VLC Player，暴风影音，Windows MediaPlayer等支持http方式接入的播放器直接接入收看直播；★支持PAL/NTSC采集标准，支持QCIF(176×144)、CIF(352×288)、4CIF(704×576)、D1（720×576）方式采集编码视频，支持帧率，关键帧间隔、编码质量调整等；★视频码流可在无级调节，采用QCIF模式下，选择100kbps码流，视频图像清晰、流程，300kpbs可达VCD质量，700kpbs可达DVD质量；图像声音清晰流畅，同步性好；★支持直播双码流配置，直播与录像可采用不同码流，满足直播与录像效果的最佳；★提供独立录制工具，可按照时间设置录制任务，自动对直播的界面进行录像，录像格式为标准的ASF封装，可通过第三方工具进行裁剪、编辑，转码等；★无需下载任何插件，即可支持Adobe Flash Media Player直接接入观看视频直播；★稳定性强，保证系统7×24小时不间断直播的需要。
