配电箱生产技术要求
配电箱(柜)是一种专门用于集中管理和分配电能的装置，通常用于工业和建筑领域。
配电箱（柜）生产技术要求是指在生产配电箱（柜）过程中需要满足的技术标准和要求。
下面是一些常见的配电箱（柜）生产技术要求：
1.材料选择：配电箱（柜）的主体材料通常是冷轧钢板或不锈钢板，需要符合国家标准，并且具有良好的强度和耐腐蚀性能。
2.结构设计：配电箱（柜）要考虑到安装和维护的便捷性，结构设计应该合理，方便拆卸和组装。
同时要保证箱体的稳定性和密封性。
3.外观要求：配电箱（柜）的表面应该光滑平整，无明显的划痕和变形。
外观颜色可根据需求进行涂装，需具备美观和耐久性。
4.内部布线：内部布线要符合安全规范，电源线、控制线、信号线要分开布置，避免干扰和短路。
5.绝缘：配电箱（柜）内部的绝缘材料要符合国家规定的标准，保证安全可靠。
6.接地：配电箱（柜）必须设置良好的接地装置，以确保电气设备的安全使用。
7.散热设计：配电箱（柜）内部安装的电气设备会产生热量，因此需要合理设计散热系统，确保设备不会过热。
8.电缆入口：配电箱（柜）必须设置合适的电缆入口，以确保电缆的安全固定和连接。
9.标识和标志：配电箱（柜）上应该设置清晰的标识和标志，以便用户能够准确地识别和操作。
10.安全性能：配电箱（柜）应有防火、防爆等安全性能，能够确保电气设备和人员的安全。
以上是常见的配电箱（柜）生产技术要求，生产厂家需要按照这些要求进行设计、制造和质量控制，以保证产品具有稳定性和安全性，满足用户需求。
除了这些基本要求外，具体的技术要求可根据国家标准和用户需求进行调整和追加。
配电箱（柜）技术要求，值得我们学习⼀下！技术规范（⼀）参考标准1．GB 7251.1 低压成套开关设备和控制设备第⼀部分：型式试验和部分型式试验成套设备2．GB 156 标准电压3．GB/T762 标准电流4．GB/T2681 电⼯成套装置中的导线颜⾊5．GB/T4025 指⽰灯和按钮的颜⾊6．GB/T5094 电⽓技术中的项⽬代号7．GB4208 外壳防护等级（IP代码）8．B/T3085 电⼒传动控制装置的产品包装与运输规程9．GB191 包装储运图⽰标志10．JB/T5877 低压固定封闭式成套开关设备11．02D501-2 等电位联结安装（⼆）环境条件1．额定电压：～380/220V2．绝缘电压： 660V3．频率： 50Hz4．安装⽅式：嵌墙安装5. 运⾏环境： -10～＋45℃；相对湿度≤90﹪；海拔⾼度≤2000M（三）箱（柜）体结构空间1. 原则应按设计图电⽓⼀、⼆次元件技术要求进⾏合理空间设计，满⾜运⾏散热、进、出线⽅便、爬电距离合理、维护安全⽅便等要求。
2. 各型号的户内照明配电箱必须按照电缆进线规格预留电缆接线空间。
进线断路器主断路器必须按照电缆进线规格、数量预留接线母排，且进出线⽅向、位置应作合理设计区分，避免同侧进线、出线（特殊情况除外）。
(1)箱(柜)内零、地接线排规格和接线端⼦数量必须同时考虑备⽤出线回路的接线要求。
(2)有弱电预留模块要求，按模块技术要求进⾏设计空间预留。
(3)挂墙箱体应上下均设敲落孔，嵌墙式箱体应四周均设敲落孔，管线锁紧设施应在箱内。
落地式箱(柜)体应满⾜上下两种进出线⽅式，以⽅便配线安装，敲落孔处应设密封胶圈防护，达到箱体整体要求防护等级。
(4)箱体应设置可靠的接地汇流排和接线端⼦（通常情况设于箱体的底部），接线端⼦带防松的紧固螺栓⽤来连接接地导体，过门接地线应满⾜经常开关门的要求。
配电箱的接地汇流排上的螺栓要求使⽤不锈钢材质。
(5)户内照明配电箱的设计、⽣产及箱柜内⼀、⼆次电⽓元件及有关装置的安装布置应符合当地电业局现⾏户表技术规程有关内容要求，若此技术规程在交付前发⽣相应内容调整变化，导致交付标准发⽣变化，供货商应按最新户表技术规程要求进⾏箱(柜)设计和电⽓元件的安装。
配电箱柜的技术指标规范及设计要求一、技术指标：1.耐热性：配电箱、柜应具备良好的耐高温性能，能承受一定的温升，不会产生漏电等安全隐患。
2.绝缘性：配电箱、柜要求具备良好的绝缘性能，能有效地隔离电源与用户电路，避免漏电和触电事故的发生。
3.防护等级：配电箱、柜的防护等级应根据使用环境的要求确定，一般应达到IP54以上的防护等级，以确保其在潮湿、灰尘等恶劣环境下的正常工作。
4.负载能力：配电箱、柜的负载能力应根据实际需求确定，能够满足系统的负荷要求，同时考虑未来扩容的需求。
5.其他指标：如抗震能力、防火性能、耐腐蚀性能等，也需在设计中考虑。
二、规范要求：1.国家标准：配电箱、柜的设计、制造和安装应符合国家相关标准，如《低压成套设备和控制设备》(GB7251.1-2024)、《工业用配电箱》(GB7251.3-2024)等。
2.行业标准：根据不同行业的特殊要求，如建筑、化工、石化等，还需符合相应的行业标准，例如建筑电气设计规范、石油化工装置电气设计规范等。
3.安全要求：配电箱、柜的设计应符合安全生产要求，防止电器触电、漏电等危险事故的发生，并应保证设备的可靠性和稳定性。
4.操作要求：配电箱、柜的设计应符合操作人员的使用习惯和便利性要求，易于安装、维修和操作。
三、设计要求：1.结构设计：配电箱、柜应采用模块化设计，便于拆装和扩容，具备良好的散热性能和可靠的机械强度。
2.绝缘设计：配电箱、柜应采用绝缘材料，确保配电箱、柜内电器元件与外部环境之间的隔离。
3.接地设计：配电箱、柜应设有合适的接地装置，确保安全可靠的接地，提高电气设备的工作性能和安全性。
4.通风散热设计：配电箱、柜应合理设计通风口和散热装置，保证电器设备的正常工作温度，防止过热。
5.标识设计：配电箱、柜应设有明确的标识和说明，方便操作人员使用和维护，以及事故处理时的快速定位。
6.安全设施设计：配电箱、柜应设有相应的安全设施，如漏电保护器、过载保护器等，保障设备安全可靠运行。

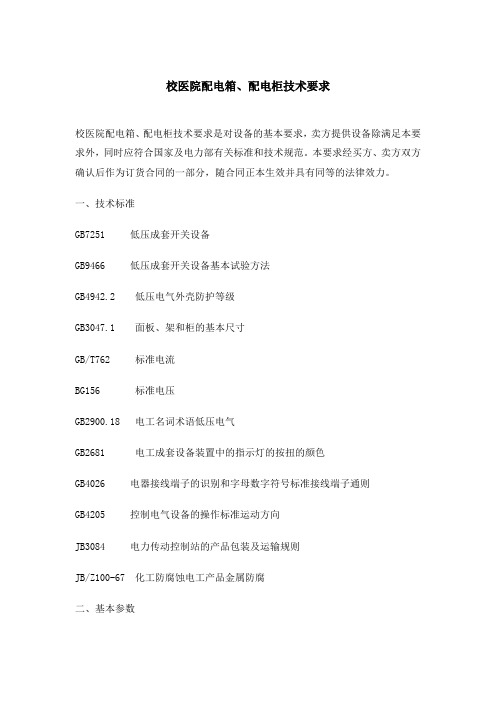

校医院配电箱、配电柜技术要求校医院配电箱、配电柜技术要求是对设备的基本要求，卖方提供设备除满足本要求外，同时应符合国家及电力部有关标准和技术规范。
本要求经买方、卖方双方确认后作为订货合同的一部分，随合同正本生效并具有同等的法律效力。
一、技术标准GB7251 低压成套开关设备GB9466 低压成套开关设备基本试验方法GB4942.2 低压电气外壳防护等级GB3047.1 面板、架和柜的基本尺寸GB/T762 标准电流BG156 标准电压GB2900.18 电工名词术语低压电气GB2681 电工成套设备装置中的指示灯的按扭的颜色GB4026 电器接线端子的识别和字母数字符号标准接线端子通则GB4205 控制电气设备的操作标准运动方向JB3084 电力传动控制站的产品包装及运输规则JB/Z100-67 化工防腐蚀电工产品金属防腐二、基本参数额定绝缘电压 1000 V额定工作电压 690 V额定脉冲承受电压Uimp 8 kV额定工作频率 50~60 Hz主母线（基本型）最大工作电流 1000A主母线短时（1S）耐受电流至 55KA（有效值）主母线短路峰值电流至85 KA配电母线最大工作电流 50-500 A配电母线短时（1S）耐受电流至45 KA（有效值）配电母线短路峰值电流至75 KA内部分隔形式 4校医院配电箱、配电柜、等电位箱、插座箱共37只，其中等电位箱4只；配电柜1只，柜号AP，做成GGD3型配电柜；配电箱22只；插座箱10只，其中三相插座箱3只，单相插座箱7只。
尺寸按图纸规定报价，招标后，中标厂家再重新核实。
四、校医院各种配电箱、等电位箱：尺寸见系统图,按买方提供的电气系统图进行配置,要留零地端子.具体数量见电气系统图和计划材料单;配电柜做法见电气系统图，按买方提供的电气系统图进行配置,要留零,地母排。
五、配电柜均按图纸尺寸制作,各种明、暗装配电箱数量、尺寸见电气系统图和计划明细表。
当二者不一致时，以电气系统图为准。
配电箱（柜）技术要求一、配电箱（柜）的机械、外观要求：1、配电箱（柜）的颜色暂定为驼灰，以提供的样品或色卡为准，涂层应根据甲方的要求进行静电喷塑，涂层应附着牢固，颜色均匀，无皱纹、剥落、斑点、漏喷等不良现象，无明显色差。
箱（柜）中使用的其它有镀层的零部件，也应保证无剥落、斑点、漏镀、生锈等不良现象。
箱（柜）内不得有杂物、灰尘等。
2、配电箱箱体选用的冷轧钢板厚度不小于1.5mm，配电柜柜体选用不小于2.0mm厚度的冷轧钢板，经酸洗、磷化、钝化、喷塑而成。
3、箱（柜）内部元器件接法与装配布置合理、进出线预留孔洞数量、大小、形状及箱（柜）的安装方式等必须符合国标、图集、设计图纸具体参数的要求，预留的进出线开孔或敲落孔应有相应的密封附件，在进出线装配完毕后能保证达到三级密封要求。
4、配电箱（柜）的焊接、螺栓连接均应牢固，焊缝应均匀、光滑，无焊渣、焊穿、气孔等不良现象；螺栓连接应有平、弹簧垫圈，外露丝扣2-5扣。
配电箱（柜）内的零部件、开孔边缘应平整光滑、无毛刺及裂口等。
5、箱（柜）的活动部件启闭灵活，在开闭过程中不得损坏涂层或镀层，开启角度不小于90°，门铰链采用金属镀铬，当门长大于1.2米时装设三个铰链，小于1.2米时可采用两个，配电箱（柜）的门与门、门与壳体之间的缝隙均匀一致，缝隙差小于1mm，缝长大于1米时，均匀差不大于1.5mm。
6、每台配电箱（柜）的铭牌须采用金属制铭牌，铭牌中至少有产品名称、型号、厂家名称、主要技术参数、出厂编号、生产日期等五项。
铭牌应固定在前面板显见处，具体位置应美观合理，固定要求牢固。
箱、柜必须附有主电路图、系统图、原理图、二次控制图等，各箱（柜）的一、二次电气原理图要求过塑处理，嵌于箱、柜门后，便于以后检修使用。
7、所有箱、柜门锁均为暗锁，门锁应牢固可靠，在锁上后不应有明显的晃动，配电箱锁采用通用钥匙铜芯锁，配电柜锁采用通用钥匙弹启式铝本色锁；电表箱总开关室和电表室各焊接出一个可以挂明锁的锁环。
配电柜技术要求1、配电箱柜装有铭牌，注明生产厂家及规格、型号。
2、设施附件齐备，外观检查完整无缺。
3、柜体采纳冷轧钢板制作，切合相应规范中的配电箱制作工艺及材质要求，箱柜门不低于 2mm，护板及衬板不小于。
挂墙式箱体不低于，箱体表面办理为静电喷涂，涂层有优秀附着力，颜色为浅灰驼色。
4、配电箱和各样器件应拥有产品合格证、生产允许证、3C认证及安装技术文件。
5、箱体应拥有必定机械强度，周边无损害。
6、箱内配线齐整，无绞接现象。
绑扎成束或敷于线槽内卡在安装架上，配线有合理余量导线连结密切，不伤线芯，不停股。
7、箱柜内部构造部署严格按系统图履行，并考虑电缆敷设空间及安装电缆头地点。
8、箱柜内采纳多股导线端部均加不张口接线端子，导线中间没有接头。
箱体内配线颜色依据规范履行，端部有显然的相序标记。
带端子号的配线与原理图相切合，号码清楚，不退色。
9、箱内分别设置中性线N和保护地线PE汇流排，中性线和保护地线经汇流排配出。
10、每路配电开关及保护装置的规格、型号应切合要求。
11、箱内开关动作灵巧靠谱。
12、信号回路的信号灯、按钮等动作和信号显示正确。
13、相间和相对地间的绝缘电阻值应大于14、箱柜内空间距离知足电源进线端子压接的空间需要。
电源进线和控制线不公用同入一个进线孔，并独自压接。
绝缘导线穿越金属隔板上的穿线孔时，要在孔上加圆滑的衬套。
15、柜中回路许多的端子排可按电流回路、电压回路、控制回路、保护回路区分，为便于接线和保护。
16、运输过程中做好防水、防尘保护。
17、货到现场，供货人供给产品合格证、查考证书、装箱单。
每个箱柜的编号、名称与设计图纸相切合，编号标牌坚固清楚，以便长久保存。
配电箱(柜)技术指标规范及要求1、一般要求：、配电箱(柜)的所有技术指标必须符合规范及设计要求。
生产人应明确生产的产品执行的标准（国家标准GB7251、行业标准、企业标准），并根据所依据的标准提供相应的国标、行标或企标（企业标准应高于国标或行标）。
、所有的电气元件及技术参数必须符合设计要求，如需更改必须按正规工程资料表格的要求填写并经设计院、建设单位、监理、施工单位及厂方代表共同签字认可。
否则由此产生的损失由供货单位负责。
、根据本工程图纸选有代表性的暗装箱、明装箱、配电柜生产样品，完后通知建设单位、监理、施工单位有关人员验收通过后，方可全面生产。
2、箱（柜）体部分：配电箱（柜）的板材的各种指标必须符合国家的有关要求。
所有配电箱（柜）要求采用符合国家标准的冷轧钢板。
落地柜用2.0mm厚冷轧板制作，照明配电箱及控制箱大于等于1200mm的用2.0mm厚冷轧钢板、小于1000mm的用1.5mm厚冷轧钢板制做。
二层底板需用2mm厚冷轧板。
落地柜配活顶盖，配电箱开敲落孔。
配电箱（柜）要求二层门，二层底板与箱体（柜）体之间的安装螺栓不小于M5，二层底板返边与箱底不小于20mm。
PZ30箱配电箱采用按锁,非标箱箱（柜）采用通用锁,每把锁配两把钥匙。
配电箱（柜）的金属部分：包括电器的安装板、支架和电器金属外壳等均良好接地，配电箱（柜）的门、敷板等处装设电器，并可开启时以裸铜软线穿透明塑料管与接地金属构架可靠连接。
、暗装箱箱体板厚低于的在箱体左侧背后附一根通长--40×4镀锌扁钢，两端各长出箱体15cm。
箱体板厚大于3mm的在箱体左侧背后上、下两端各焊（镀锌扁钢与箱体焊接时的焊接长度要符合规范要求）一根--40×4镀锌扁钢，超出箱体15cm。
暗装箱左、右两侧的中间上下各10cm处各敷设一根L40×4×50角钢（已备安装时固定箱体使用）。
、配电箱体（柜）体型号、材质、颜色由建设单位确定。
配电箱（柜）技术要求三．技术规范（一）参考标准1．GB 低压成套开关设备和控制设备第一部分：型式试验和部分型式试验成套设备2．GB 156 标准电压3．GB/T762 标准电流4．GB/T2681 电工成套装置中的导线颜色5．GB/T4025 指示灯和按钮的颜色6．GB/T5094 电气技术中的项目代号7．GB4208 外壳防护等级（IP代码）8．B/T3085 电力传动控制装置的产品包装与运输规程9．GB191 包装储运图示标志10．JB/T5877 低压固定封闭式成套开关设备11．02D501-2 等电位联结安装（二）环境条件1．额定电压：～380/220V2．绝缘电压： 660V3．频率： 50Hz4．安装方式：嵌墙安装5. 运行环境： -10～＋45℃；相对湿度≤90﹪；海拔高度≤2000M（三）箱（柜）体结构空间1. 原则应按设计图电气一、二次元件技术要求进行合理空间设计，满足运行散热、进、出线方便、爬电距离合理、维护安全方便等要求。
2.各型号的户内照明配电箱必须按照电缆进线规格预留电缆接线空间。
进线断路器主断路器必须按照电缆进线规格、数量预留接线母排，且进出线方向、位置应作合理设计区分，避免同侧进线、出线（特殊情况除外）。
(1)箱(柜)内零、地接线排规格和接线端子数量必须同时考虑备用出线回路的接线要求。
(2)有弱电预留模块要求，按模块技术要求进行设计空间预留。
(3)挂墙箱体应上下均设敲落孔，嵌墙式箱体应四周均设敲落孔，管线锁紧设施应在箱内。
落地式箱(柜)体应满足上下两种进出线方式，以方便配线安装，敲落孔处应设密封胶圈防护，达到箱体整体要求防护等级。
(4)箱体应设置可靠的接地汇流排和接线端子（通常情况设于箱体的底部），接线端子带防松的紧固螺栓用来连接接地导体，过门接地线应满足经常开关门的要求。
配电箱的接地汇流排上的螺栓要求使用不锈钢材质。
(5)户内照明配电箱的设计、生产及箱柜内一、二次电气元件及有关装置的安装布置应符合当地电业局现行户表技术规程有关内容要求，若此技术规程在交付前发生相应内容调整变化，导致交付标准发生变化，供货商应按最新户表技术规程要求进行箱(柜)设计和电气元件的安装。
一、配电箱（柜）的机械、外观要求1、配电柜的外涂层颜色应根据甲方的要求进行静电喷塑，涂层应附着牢固，颜色均匀，无皱纹、剥落、斑点、漏喷等不良现象，在距离1米处观察无明显色差和反光，表面平整、干净，无凹坑、划痕等损伤现象。
箱（柜）中使用的其它有镀层的零部件，也应保证无剥落、斑点、漏镀、生锈等不良现象，外表质量都要达到与上同等要求。
箱（柜）内应干净，除应提供给用户的资料和零配件及相应其它国家规范要求的附件外，箱（柜）内不得有杂物、灰尘等。
2、配电箱（柜）的机械要求。
配电箱箱体选用的钢板厚度不小于1.5mm，配电柜柜体选用不少于2.0mm厚度的冷轧钢板制成，钢板箱门、钢板盘面厚度不小于2.0mm，背板厚度不小于3.0mm，导轨必须结实，配电柜的结构应完整坚固。
同时在非落地式配电箱背面的左下角和右上角焊出两个承耳，承耳采用40X4的扁钢，扁钢长度为10CM。
箱（柜）内部元器件接法与装配布置合理、进出线预留孔洞数量、大小、形状及箱（柜）的安装方式等必须符合国标、图集、设计图纸具体参数的要求（相应图纸由我方提供），预留的进出线开孔或敲落孔应有相应的密封附件，在进出线装配完毕后能保证达到三级密封要求。
配电箱（柜）的焊接、螺栓连接均应牢固，焊缝应均匀、光洁，无焊皮、焊穿、气孔等不良现象；螺栓连接应有平、弹簧垫圈，外露丝扣2-5扣。
配电箱（柜）内的零部件、开孔边缘应平整光滑、无毛刺及裂口等。
配电箱的外型尺寸偏差见下表：附表（单位：mm）配电柜的外型尺寸偏差见下表：附表（单位：mm）箱柜的垂直度偏差要求见下表：附表（单位：mm）箱（柜）的活动部件启闭灵活，在开闭过程中不得损坏涂层或镀层，开启角度不小于90°，门锁采用暗锁，门锁应牢固可靠，在锁上后不应有明显的晃动，门铰链采用金属镀铬，当门长大于1.2米时装设三个铰链，小于1.2米时可采用两个，铰链应有足够的承重能力，在四倍自重时（但不小于10KG）保证不会产生永久性变形。
配电箱(柜)生产技术要求资料一、概述配电箱(柜)是电力系统中重要的组成部分。
它的主要功能是将电能从电源输送到各个设备、途经负载，并对电路进行控制和保护。
配电箱(柜)的使用范围非常广泛，包括印刷机械、化工机械、纺织机械、钢铁冶金等各个领域。
本文将主要介绍配电箱(柜)生产过程中一些重要的技术要求和规范。
二、生产要求2.1 材料选择配电箱(柜)的制作材料主要包括钢板、钢管、钢带、压铸铝等材料。
根据不同的使用环境和要求，不同的材料会有不同的选择。
钢板：一般采用SPCC-1B冷轧板或SPHC热轧钢板。
其厚度应满足电气载流量要求和设计的要求，同时要考虑配电箱(柜)的强度和刚度要求。
材料的表面无凸凹、裂缝、锈斑等缺陷。
钢管、钢带：应保证无明显变形、扭曲、裂缝等缺陷。
压铸铝：选择不含杂质的耐蚀抗氧化性能良好的铝合金，其表面不应有凸凹、划痕、气泡、杂质等缺陷。
2.2 设计要求配电箱(柜)设计应符合国家标准和行业标准，包括外形尺寸、结构要求、电气性能等指标。
设计应尽量将设备集成在一个箱子里，节约空间，方便安装，便利维护。
同时，还应考虑连线、引出开关、插座等方面的要求。
2.3 制造要求在配电箱(柜)的制作过程中需遵照以下制造要求：1.各个板材应加工得精确符合设计尺寸要求，切口应平直，无毛刺。
2.制作配电箱(柜)外壳应保证表面光滑、无毛刺, 应该按照要求进行打磨、喷涂等工序。
3.相关接线应采用满足要求的标准连接件，电气连接应满足标准接口规范。
4.达到五防防护等级，符合防火、耐腐蚀等安全要求。
2.4 质量要求制作好的配电箱(柜)应符合以下质量要求：1.内部排线整齐，外形美观整洁。
达到防水、防尘、防虫、防震、防腐蚀的要求。
2.箱体表面应无凹凸不平，划痕及锈蚀等缺陷。
3.内部器件应安装牢固，固定件使用强度高、防锈性好的材料，并保持夹具吻合度良好。
4.工频、高频电磁兼容性（EMC）能够满足相关标准。
三、检验要求为了保证配电箱(柜)质量，需进行检验。
配电箱（柜）生产技术要求根据本工程的设计和质量目标的要求，为保障工程中使用的配电箱（柜）产品的性能、质量满足总体工程质量和用户后期使用、维护的需要，特提出配电箱（柜）的生产技术要求，在产品进场时，我方将严格按照各相关的国家及地方性的规范、规程及本技术要求对产品的性能、质量、技术指标进行检验，达不到要求禁止在本工程中使用。
一、本次技术性能参照引用的国家规范和标准：(不限于此)1、GB50254-1996《电气装置安装工程低压电器施工及验收规范》2、GB2682-1981 《电工成套装置中指示灯和按钮颜色》3、GB2681-1981 《电工成套装置中导线颜色》4、GB4208-1993 《外壳防护等级（IP代码）》5、GB7251-1987 《低压成套开关设备》6、GB9466.1-1997 《低压成套开关设备基本试验方法》7、GB50303-2002 《建筑电气工程质量验收规范》8、GB50150-2002 《电气装置安装工程电气设备交接试验标准》9、GB50171-2002 《电气装置安装工程盘、柜及二次回路结线施工及验收规范》10、IEC439-1 《成套低压开关设备和控制设备》11、IEC364 《建筑物电气装置》12、IEC439-3 《对非专业人员使用的低压开关设备和控制设备》13、NEMAIC2-322 《通用交流电动机控制中心》14、JB2436-1992 《电力传输控制装置用铜制裸压接端头》15、UL-854 《电动机控制中心》16、要符合国家、地方质量验收规范及供电局的要求。
17、配电箱（柜）系统图的相关参数要求。
二、配电箱（柜）的机械、外观要求：1、配电箱（柜）的外涂层颜色应根据甲方的要求进行静电喷塑，涂层应附着牢固，颜色均匀，无皱纹、剥落、斑点、漏喷等不良现象，在距离1米处观察无明显色差和反光，表面平整、干净，无凹坑、划痕等损伤现象。
箱（柜）中使用的其它有镀层的零部件，也应保证无剥落、斑点、漏镀、生锈等不良现象，外表质量都要达到与上同等要求。
箱（柜）内应干净，除应提供给用户的资料和零配件及相应其它国家规范要求的附件外，箱（柜）内不得有杂物、灰尘等。
2、配电箱（柜）的机械要求。
配电箱箱体选用的钢板厚度不小于1.5mm，配电柜柜体选用不少于2. 0mm厚度的冷轧钢板制成，钢板箱门、钢板盘面厚度不小于2.0mm，背板厚度不小于3.0mm，导轨必须结实，配电柜的结构应完整坚固。
同时在非落地式配电箱背面的左下角和右上角焊出两个承耳，承耳采用40X4的扁钢，扁钢长度为10CM。
箱（柜）内部元器件接法与装配布置合理、进出线预留孔洞数量、大小、形状及箱（柜）的安装方式等必须符合国标、图集、设计图纸具体参数的要求（相应图纸由我方提供），预留的进出线开孔或敲落孔应有相应的密封附件，在进出线装配完毕后能保证达到三级密封要求。
配电箱（柜）的焊接、螺栓连接均应牢固，焊缝应均匀、光洁，无焊皮、焊穿、气孔等不良现象；螺栓连接应有平、弹簧垫圈，外露丝扣2-5扣。
配电箱（柜）内的零部件、开孔边缘应平整光滑、无毛刺及裂口等。
配电箱的外型尺寸偏差见下表：附表1（单位：mm）配电柜的外型尺寸偏差见下表：附表2（单位：mm）箱柜的垂直度偏差要求见下表：附表3（单位：mm）箱（柜）的活动部件启闭灵活，在开闭过程中不得损坏涂层或镀层，开启角度不小于90°，门锁采用暗锁，门锁应牢固可靠，在锁上后不应有明显的晃动，门铰链采用金属镀铬，当门长大于1.2米时装设三个铰链，小于1.2米时可采用两个，铰链应有足够的承重能力，在四倍自重时（但不小于10KG）保证不会产生永久性变形。
配电箱（柜）的门与门、门与壳体之间的缝隙均匀一致，缝隙差小于1mm，缝长大于1米时，均匀差不大于1.5mm。
3、配电箱（柜）的铭牌和电路图：每台配电箱（柜）的铭牌须采用金属制铭牌，铭牌中至少有产品名称、型号、厂家名称、主要技术参数、出厂编号、生产日期等五项。
铭牌应固定在前面板显见处，具体位置应美观合理，固定要求牢固。
箱、柜必须附有主电路图、系统图、原理图、二次控制图等，电路图中各参数要求与实物相一致，并要过塑处理，用2mm厚阻燃性透明板嵌于箱、柜门后，重要控制二次回路也需附图，随配电箱（柜）配套供货。
三、电气性能的要求：1、低压开关柜和配电箱选用供电公司指定产品（北京通州开关设备厂，北京北方开关厂，北京光明电气开关设备厂产品），配电屏内开关选用西门子、ABB、施耐德产品。
低压开关柜生产厂家必须提供开关柜的一次、二次接线蓝图、柜内主要元器件的检测报告及产地、产品合格证。
柜内母线要求外敷热缩套管，柜内各小室分工明确，互不干扰，独立工作。
柜内接线端子应与出线导线截面匹配，不应使用小端子配大截面导线。
2、配电箱（柜）内总开关、分开可采用施耐德、ABB、穆勒产品，住户配电箱内漏电开关采用电磁式产品；配电箱选用（北京通州开关设备厂，华北鸿业电气设备有限公司，北京市朝阳区光明电气开关控制设备厂产品）等厂产品，小型配电箱带门箱体钢板（必须是电解板）不小于1.5mm厚，颜色另定，箱内有足够的排线空间，独立的零线地线接线柱，生产前需送样品经甲方、监理工程师施工方认可，所有强电箱均采用冷轧电解板制作，在表面处理前，需经甲方、监理到现场检验后方可。
配电柜采用双开门形式。
3、配电箱总开关到分开关要用铜排连接（不能有裸导体）并符合规范验收要求，不能用铜线连接；总开关的出线导线截面和不能小于进线的截面；回路标注要用塑料条打字并固定牢靠。
4、接地及保护装置：所有的箱（柜）均应在箱（柜）结构上焊接有主接地端子，主接地端子应与接地箱（柜）内的最大接地导线匹配，并要求在接地端子处做出规范要求的接地端子标符号，且保护接地系统的母线在全长范围内均应做黄绿双色并有PE字母标识。
箱（柜）上应装有与金属基础连接直径不小于6㎜的专用接地螺栓。
箱（柜）的箱体金属板、框架、所有活动门、做隔离二层板、带电导体的金属板、装有36V以上电器的门、盖板等导电部件必须用铜编制涮锡带与箱体上的接地端子进行可靠的连接，保证箱柜体中的正常运行不带电的金属部件与接地系统连接的连续性，成排（单个）安装的箱（柜）组装后的系统接地电阻不大于10Ω。
铜质保护接地导体的截面积当相导线为16mm2及以下时与相导体同面积，但不得小于10 mm2，16mm2-35 mm2以下时采用16mm2导体，35mm2及以上应采用不小于相导线面积一半的导体。
接地系统中使用的裸编织铜线两端要压接铜接线端子并进行搪锡处理，起PE系统连接作用的结构紧固件应使用专用的接地平弹垫圈，其它接地系统中使用的内六角螺栓配件也均需使用专用接地配装件或符合国家规范、规程对接地系统特别要求的零部件。
对容易直接接触到的导电部分，要求将带电部分进行绝缘或用挡板、隔板进行防护。
5、箱（柜）内的电气元器件选用：所有元器件应严格按照合同及我方所提供的图纸进行选用，若有变动我方将另行通知，图纸上未注明的辅助性器件应选用取得生产许可证的厂家的合格产品。
所有产品上的元器件均应保证能满足产品性能的要求，厂家并应提供元器件的产地证明、供应商资质、规格型号、断路器分断能力、电磁式漏电断路器的证明文件等。
元器件在箱（柜）内的安装应紧固，不得有打滑或损坏镀层现象，并有防松措施，紧固件（含后期接线用螺栓或螺钉）应配置齐全。
3、箱柜内的配线安装：a、母线须为高导电率、电镀锡、矩形实心裸铜排制成，配电柜的母线、母线联接和裸导体须符合G B7251-87、ZBK36001-89标准中关于载流量和温升限量的要求，母线弯曲处不准有裂纹，表面不得有压痕、凹坑、毛刺等缺陷；母线涂层应均匀，无流痕、刷痕、皱纹等缺陷，搭接面不得粘漆，同一元件同一侧涂层界线应一致，与接触面的距离相差不得大于5mm。
相色的要求为：L1相（A相）为黄色、L2相（B 相）为绿色、L3相（C相）为红色、中性线（N线）为淡蓝色、保护接地线（PE线）为黄绿双色；直流电源的正极为棕色、负极为蓝色，接地中线为淡蓝色，相线和中性母线须为同等截面。
母线的排列方式按下表执行，下表的基准方向为面向配电箱柜的正面：附表4:母线在箱（柜）内的排列要求层次分明、美观合理，相色标的位置应整齐一致；母线的搭接部位要求搪锡，使用的紧固螺栓要求镀铬，外露丝扣3-5丝，搭接要平整、自然，连接紧密可靠并有防松措施；后期安装接线用紧固件应配置齐全；母线的支持件应牢固可靠，排列布置合理，能承受设计要求的电力负荷和热应力；母线穿越金属隔板时，应在穿越处加强定位固定；绝缘导线与母线进行固定时必须采取防转动措施，严禁利用接触面的摩擦力作为防转动措施；箱（柜）内必须设置保护接地导体，保护接地导体的截面积应按前述第1条执行。
对容易直接接触到的母线排，要求用绝缘性挡板、隔板进行防护，接板或隔板的厚度不得小于5mm，无法用挡板或隔板进行防护的母线应用与相色相同的热缩套管进行护套（安装维护操作时易触摸到的接线端子也要求加护套）。
b、绝缘导线的配线要求：绝缘导线应根据图纸中该回路所带断路器额定电流选用，具体的选用标准见下面附表5，导线选用铜芯RV导线。
附表5（单位：电流为A 、截面积为mm2）：但电流回路不得小于2.5mm2，其它回路不得小于1.5mm2，绝缘等级符合GB50303-2002的要求。
绝缘导线采用铜芯多股软线，导线的颜色要求同上。
绝缘导线的连接应采用符合JB2436标准的冷压铜质接线端子进行连接，并要求采用专用压接工具压合，接线端子与多股软铜芯线的压合应牢固、紧密。
导线在箱（柜）内走向合理，固定牢固美观，导线弯曲不能有死弯，应留有维修的间距。
并要求预留外进线的固定用紧固件，导线布设时不得贴近带电部件和尖锐边角处，同一回路导线穿过金属孔洞时所有相线和中性线应从同一孔穿过，并要求在穿孔部位加上光滑的衬套。
同一端子上不应超过二根导线，应采用过渡端子进行连接，导线连接要求牢固可靠。
端子上的螺丝钉应配置齐全，同时预留适量备用端子孔。
导线的两端要求有清晰、牢固的打印编号，编号应与所提供的电路原理、控制图一致。
连接固定件与活动件的导线必须预留裕量，并要求用套管加以保护，在活动件运动时不得受到损伤。
ｃ、接零母线和保护接零母线上必须预留接线用螺栓，数量不得少于该箱（柜）中回路数量，并有齐全的连接用螺栓等配件。
４、电气连锁的要求：本工程中的双电源供电的配电柜和配电箱，要求进行电气联动，电气联动装置必须动作灵敏可靠，部分断路器采用分励脱扣，其相应的接线应接至接线端子，并要有明确的标记。
５、配电箱（柜）的防护要求：配电箱（柜）均要求能在三级污染的条件下运行，即配电箱柜的防护等级达到IP3X。
所有箱柜体用的钢板、型钢必须在喷涂前进行除油、除锈、磷化处理，其它金属件均应有防腐蚀能力，否则必须采取防腐蚀措施进行处理。
