收稿日期:2004208212作者简介:任来平(19672),男,山西阳泉人,工程师,主要从事海洋磁力测量研究。

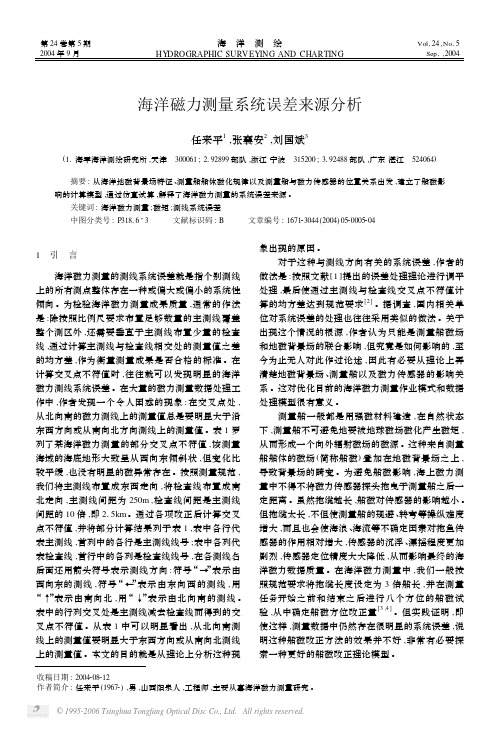

海洋磁力测量系统误差来源分析任来平1,张襄安2,刘国斌3(11海军海洋测绘研究所,天津 300061;2192899部队,浙江宁波 315200;3192488部队,广东湛江 524064) 摘要:从海洋地磁背景场特征、测量船船体磁化规律以及测量船与磁力传感器的位置关系出发,建立了船磁影响的计算模型,通过仿真试算,解释了海洋磁力测量的系统误差来源。
关键词:海洋磁力测量;磁矩;测线系统误差中图分类号:P31816+3 文献标识码:B 文章编号:167123044(2004)05200052041 引 言海洋磁力测量的测线系统误差就是指个别测线上的所有测点整体存在一种或偏大或偏小的系统性倾向。
为检验海洋磁力测量成果质量,通常的作法是:除按照比例尺要求布置足够数量的主测线覆盖整个测区外,还需要垂直于主测线布置少量的检查线,通过计算主测线与检查线相交处的测量值之差的均方差,作为衡量测量成果是否合格的标准。
在计算交叉点不符值时,往往就可以发现明显的海洋磁力测线系统误差。
在大量的磁力测量数据处理工作中,作者发现一个令人困惑的现象:在交叉点处,从北向南的磁力测线上的测量值总是要明显大于沿东西方向或从南向北方向测线上的测量值。
表1罗列了某海洋磁力测量的部分交叉点不符值,该测量海域的海底地形大致呈从西向东倾斜状,但变化比较平缓,也没有明显的磁异常存在。
按照测量规范,我们将主测线布置成东西走向,将检查线布置成南北走向,主测线间距为250m ,检查线间距是主测线间距的10倍,即215km 。
通过各项改正后计算交叉点不符值,并将部分计算结果列于表1,表中各行代表主测线,首列中的各行是主测线线号;表中各列代表检查线,首行中的各列是检查线线号,在各测线名后面还用箭头符号表示测线方向:符号“→”表示由西向东的测线,符号“←”表示由东向西的测线,用“↑”表示由南向北,用“↓”表示由北向南的测线。
泥沙下沉船沉物水下探测技术初探作者：***来源：《中国水运》2021年第01期摘要：由于長江中下游为砂质河床，泥沙下淤埋的沉船沉物难以被探测。
本文介绍了多种不同探测技术在泥沙下沉船沉物水下探测中应用的情况，分析了不同技术应用的效果及优缺点。
关键词：历史沉船;磁探仪;浅地层剖面仪;多频三维合成孔径声呐;三维高分辨率多道缆地层剖面系统中图分类号：TB52 文献标识码：A 文章编号：1006—7973（2021）01-0075-041引言在整个地球上，陆地仅占地球表面积的29%，而海洋却覆盖着整个地球面积的71%，它蕴藏着极其丰富的资源可供人类使用。
但早期由于科学条件的限制，人们对于海洋的认识是相当不够的，无法对其进行大规模的开发利用。
随着社会经济的发展、人口的膨胀和陆地资源的逐渐匾乏，人类已将资源的勘探、开发和利用深入到海洋领域。
二十一世纪，开发和利用海洋的这一使命变得越来越迫切，人们有一个普遍的共识，本世纪是人类开发和利用海洋的世纪，而海洋测绘是一切海洋开发活动的基础[1]。
海洋测绘是海洋测量和海图绘制的总称，其任务是对海洋及其邻近陆地和江河湖泊进行测量和调查，获取海洋基础地理信息，编制各种海图和航海资料，为航海、国防建设、海洋开发、管理和海洋研究服务、海洋测绘的主要内容有海洋大地测量、水深测量、海洋工程测量、海底地形测量、障碍物探测、水文要素调查、海洋重磁探测量，各种海洋专题测量和海区资料调查，以及各种海图、海图集、海洋资料的编制和出版，海洋地理信息的分析、处理及应用。
从信息的角度出发，囊括了海洋基础信息的获取、管理和应用。
近20年来，随着科学技术的发展，海洋测绘在仪器、技术和理论方面均取得了飞速的发展，尤其是现代高精度卫星定位技术和水下GPS定位技术、船载扫测技术（如多波束、高精度高分辨率测深侧扫声呐）、海洋遥感技术、ADCP技术和目前的研究热点水下自治机器人（AUV）集成海洋测绘系统、电子海图技术和海洋GIS技术，这些现代海洋测控技术极大地推进了海洋测绘的发展，使现代海洋测绘呈现空间立体信息获取、信息自动存储和快速准确应用的态势，基本满足了海洋调查、开发和研究的需求[2]。
论决定不同物探方法找水定井准确率的五大因素----兼评VCT大地电磁场成像探水仪的准确率富士达公司寇伟一般客户打电话咨询探水仪时必定要问的问题是准确率高吗，这是客户决定是否购买探水仪的关键问题，也是最不好回答的问题。
简单回答说准确率很高，客户肯定认为是王婆卖瓜；要想细说准确率为什么高，也确实不是三言两语能够说清楚的。
我想任何一种探水仪的准确率高低都应该从原理方法、仪器性能、探测精度、探测方法、掌握应用几方面来进行综合评判。
一、物探仪器的原理、方法决定其找水定井的准确率目前应用时间最长用户最多的当属人工场源时间域的电法仪（包括电阻率法仪、高密度电阻率法仪、激发极化法仪），由于其受对大地馈电深度、可拉线地理环境、地下高阻低阻带可通过性等等限制，加之所用人工多、时间长，仅靠一天探测的几个点的测深数据就选定井位，只能推测是否有断层构造、含水层大约在什么深度、探测的几个点位定哪个好，而对于地下断层和裂隙构造位置和走向、含水层的分布等等情况却不得而知。
就像瞎子摸大象，只摸几个点，很难想像出大象的长相。
VCT大地电磁场成像探水仪属于天然场源频率域物探方法，与电法仪相比且不说探测精度高出许多，其探测速度却高出太多了！使用电阻率法仪在一个点上隔10米一层进行400米深度的测深，需要两边等距拉线插电极送电读数40次，最少需要3个人干2个多小时。
而使用VCT-400M-96C型探水仪，在400米深度之上细分成96个深度层，短短3秒钟就可以进行一个点的测深（96层）工作，探测速度快、分层细、效率高。
同样是瞎子摸大象，但是从上到下、从左到右排着摸几百上千个点，就能“看”出大象的长相。
二、物探仪器硬件的性能指标决定其拾取地下岩性信息的准确性虽然众多物探方法的原理和实现方法不同，但是目的都是要尽最大可能多的拾取地下岩性的有用信息。
一是初级拾取信号的探头灵敏度要高，能够拾取到微伏级的微弱电磁信号；二是对信号的放大倍数和线性度要高，做到精准放大不失真；三是抗干扰能力强，通过各种滤波手段去除高频和高频干扰；四是所用模数转换和控制器件的精度要高，能够精确到0.01或0.001微伏级。
影响水深测量精度的几种因素及控制方法RTK-GPS无验潮技术是进行水深测量的主要技术，从而使得水深测量变得简单、轻松、方便、高效、快捷、经济等，所以这项技术已经得到了非常广泛的应用。
这篇文章结合了本人多年的实践经验，论述无验潮水深测量的过程中影响测量精度的几种因素，并且提出了相应的控制方法。
标签：RTK技术；影响因素；控制方法；测深仪1. 引言由于目前很多沿海地区或靠水经济发展十分的迅速，引发了人们对水资源探索的热情和需要，关于水下地形的测量过程当中，水深测量的精度是我们当下讨论的一个重要问题。
现在水深测量大多采用RTK无验潮技术，这种技术虽然工作效率和精准度上有了明显提高，但是想要得到十分精确地测量结果还需要控制很多不利的因素。
水深测量的精确度主要是由测量点的水深测量精度和定位精度所决定的，而这精准度必须要能够满足行业标准、国家标准和特定测量项目的精确度的一系列要求。
2. 无验潮测深工作原理现在港口工程的测量图的图载水深都是对于同一个深度基准面而言，我国一些海域测深普遍采用的是当地理论上的最低潮面为测量的深度基准面。
常规验潮测量深度时，实际测量水的深度要减去测量基准面以上的测量深度，这又叫做水位改正，所以测量水的深度时都要进行验潮过程。
无验潮测深技术由RTK结合测深仪合作工作。
而RTK是通过载波相位差分技术来获取三维的坐标X，Y和H，而且精确度可以达到厘米级别。
RTK技术不仅定位精确度高能够有效得保证更大比例尺得测图的精度以外，而且测得的第三维坐标的精确度也能够达到厘米级别，厘米级别完全能够满足港口水深测量的现实需求。
而RTK定位天线中心高程h是从水下深度基准面起算的相应高程，其通过对已知高程的控制点上进行比测来求得转换参数换算后的高程。
RTK測深仪是通过对换能器探头上加载的脉冲声波信号来测量换能器到海底得深度，再通过运用简单的数学计算来得到测量点海底的水深。
RTK技术的工作原理如下图所示，把RTK天线直接安装到测深仪换能器的杆顶上面，并且保持天线的中心和换能器杆在一条垂直线上。
