模具电气控制期中试卷

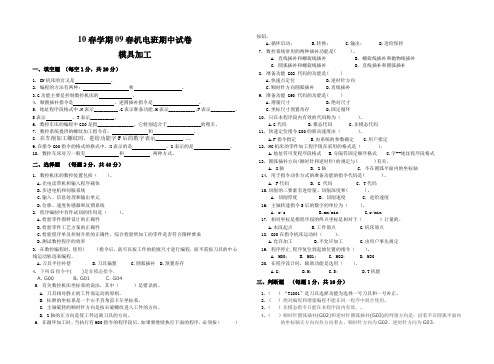

10春学期09春机电班期中试卷模具加工一、填空题（每空1分，共20分）1. CN机床的含义是。

2. 编程的方法有两种：和。

3.G功能主要是控制数控机床的。

4. 顺圆插补指令是，逆圆插补指令是。

5. 地址程序段格式中，N表示__________、G表示准备功能、M表示___________、F表示__________、S表示、T表示__________。

6. 数控车床的编程中G80是指_______________，它特别适合于______________的粗车。

7. 数控系统提供的螺纹加工指令有：和。

8．在车削加工螺纹时，进给功能字F后的数字表示__________ 。

9.在指令G00指令的格式的格式中，X表示的是，U表示的是。

10. 数控车床对刀一般有和两种方式。

二、选择题（每题2分，共40分）1. 数控机床的数控装置包括（）。

A.光电读带机和输入程序载体B.步进电机和伺服系统C.输入、信息处理和输出单元D.位移、速度传感器和反馈系统2. 程序编制中首件试切的作用是（）。

A.检验零件图样设计的正确性B.检验零件工艺方案的正确性C.检验程序单及控制介质的正确性，综合检验所加工的零件是否符合图样要求D.测试数控程序的效率3. 在数控编程时，使用( )指令后，就可以按工件的轮廓尺寸进行编程，而不需按刀具的中心线运动轨迹来编程。

A.刀具半径补偿B.刀具偏置C.圆弧插补D.预置寄存4. 下列G指令中( )是非模态指令。

A. G00B. G01C. G045. 有关数控机床坐标系的说法，其中（）是错误的。

A. 刀具相对静止的工件而运动的原则。

B. 标准的坐标系是一个右手直角笛卡尔坐标系。

C. 主轴旋转的顺时针方向是按右旋螺纹进入工件的方向。

D. Z轴的正方向是使工件远离刀具的方向。

6. 在循环加工时，当执行有M00指令的程序段后，如果要继续执行下面的程序，必须按（）按钮。

A.循环启动；B.转换；C.输出；D.进给保持7. 数控系统常用的两种插补功能是( )。

温州职业技术学院《数控机床电气控制》期中考试试卷（含参考答案《数控机床电气控制》期中复习试题2022年3月16日一、单选题（18小题，每小题3分，共54分）题号答案1234567891011121314151617181．电流继电器与电压继电器在结构上的区别主要是（）不同，电流继电器的线圈匝数少、导线粗，与负载串联以反映电路电流的变化。

电压继电器的线圈匝数多、导线细，与负载并联以反映其两端的电压。

A．触点B．衔铁C．线圈2．数控装置在硬件基础上必须有相应的系统软件来指挥和协调硬件的工作，两者缺一不可。

数控装置的软件由（）组成。

A．控制软件B．管理软件C．管理软件和控制软件两部分3．数控装置是整个数控系统的核心，在CNC装置中按各印刷电路板的插接方式可以分为大板式结构和（）。

A．专用型结构B．多微处理器结构C．功能模块式结构4．（）不但能用于正常工作时不频繁接通和断开的电路，而且当电路发生过载、短路或失压等故障时，能自动切断电路，有效地保护串接在它后面的电气设备。

A．刀开关B．组合开关C．低压断路器5．某数控机床的数控装置只要求能够精确地控制从一个坐标点到另一个坐标点的定位精度，而不管是按什么轨迹运动，在移动过程中不进行任何加工。

那么这是属于（）。

A．直线控制的数控机床B．轮廓控制的数控机床C．点位控制的数控机床6．数控系统的干扰一般是指那些与信号无关的，在信号输入、传输和输出过程中出现的一些（）的有害的电气瞬变现象。

A．可预见B．确定C．不确定7．数控机床的进给运动是（）由完成的。

A．可编程序控制器B．位置检测装置C．进给伺服系统8．（）是数控机床安装中一项关键的抗干扰技术措施，电网的许多干扰都是通过这条途径对机床起作用的。

A．检测元件B．电动机C．接地1/69．（）一般要在两点间移动的同时进行加工，所以不仅要求有准确的定位功能，还要求从一点到另一点之间按直线规律运动，而且对运动的速度也要进行控制。

东莞市***8校2007—2008学年度第一学期期中考试试卷科目：数控铣床适用班级：06模具考试时间：90分钟一、判断题（20分每小题2分）( )1.数控加工程序的顺序段号必须顺序排列。

( )2.增量尺寸指机床运动部件坐标尺寸值相对于前一位置给出。

( )3.G00快速点定位指令控制刀具沿直线快速移动到目标位置。

( )4．M30实现的辅助功能是主轴正转。

( )5．F、S指令都是模态指令。

( )6．在利用刀具半径补偿功能编程时，按工件轮廓进行编程。

( )7．G41的含义是刀具长度正补偿。

( )8．M02和M30都是程序结束，它们之间没有任何区别。

( )9、数控机床编程有绝对值和增量值编程，使用时不能将它们放在同一程序段中。

( )10、一个主程序中只能有一个子程序。

二、选择题（20分每小题2分）1.下列指令属于准备功能字的是__________。

A、 G01；B、 M08；C、 T01；D、 S500。

2.根据加工零件图样选定的编制零件程序的原点是__________。

A、机床原点；B、编程原点；C、加工原点；D、刀具原点。

3、用来指定圆弧插补的平面和刀具补偿平面为XY平面的指令___________。

A、G16；B、G17；C、G18；D、G194．撤消刀具半径补偿指令是_________。

G40；B、G41；C、G43；D、G49。

5．当用G02/G03指令，对被加工零件进行圆弧编程时，下面关于使用半径R方式编程的说明不正确的是（）(A)整圆编程不采用该方式编程(B)该方式与使用I、J、K效果相同(C)大于180度的弧R取正值(D)R可取正值也可取负值，但加工轨迹不同6．G41指令的含义是（）(A)直线插补(B)圆弧插补(C)刀具半径右补偿(D)刀具半径左补偿7．F152表示（）(A)主轴转速为152r/min (B) 主轴转速为152mm/min(C)进给转速为152r/min (D) 进给转速为152mm/min8．在数控加工过程中，要进行测量刀具和工件的尺寸、工件调头、手动变速等固定的手工操作是运行（）指令。

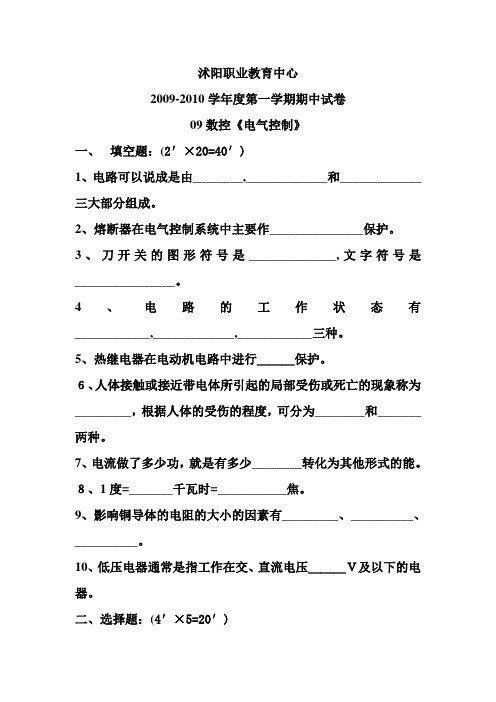

沭阳职业教育中心2009-2010学年度第一学期期中试卷09数控《电气控制》一、填空题：(2′×20=40′)1、电路可以说成是由________,_____________和_____________三大部分组成。

2、熔断器在电气控制系统中主要作_______________保护。

3、刀开关的图形符号是______________,文字符号是________________。

4、电路的工作状态有____________,_____________,____________三种。

5、热继电器在电动机电路中进行＿＿＿保护。

６、人体接触或接近带电体所引起的局部受伤或死亡的现象称为_________，根据人体的受伤的程度，可分为________和_______两种。

7、电流做了多少功，就是有多少________转化为其他形式的能。

８、1度=_______千瓦时=___________焦。

9、影响铜导体的电阻的大小的因素有_________、__________、__________。

10、低压电器通常是指工作在交、直流电压＿＿＿Ｖ及以下的电器。

二、选择题：(4′×5=20′)1、接触器的文字符号是（）A、SBB、KMC、KA2、电路是电流的（）A、短路B、通路C、开路3、一般情况下，（）以下的电压时，流过人体的电流不会超过0.05A，所以称为安全电压。

A、45VB、220VC、36V4、家庭照明电路，使用的电压是（）A、220VB、380VC、36V5、一个导体接在某一电路中，如果把加在其两端的电压减半，则导体的电阻和通过它的电流将（）A、都减半B、电流不变，电阻减半C、电阻不变，电流减半三、判断题：(2′×5=10′)1、中间环节的作用是把电源和负载连接起来，形成闭合回路，并完成对电路的控制。

（）2、A、B两点的电位都很大，所以U ab也很大。

（）3、熔断器主要作过载保护。

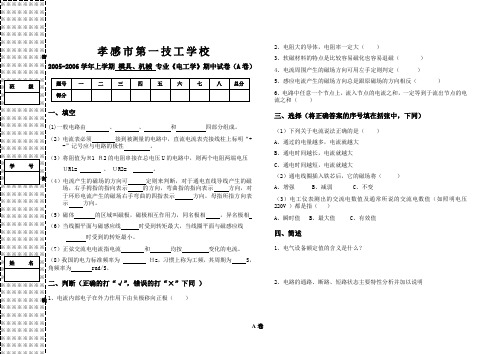

孝感市第一技工学校2005-2006学年上学期模具、机械专业《电工学》期中试卷（A卷）一、填空(1)一般电路由、、和四部分组成。

（2）电流表必须接到被测量的电路中，直流电流表壳接线柱上标明“+ -”记号应与电路的极性。

（3）将阻值为Ｒ1 Ｒ2的电阻串接在总电压U的电路中，则两个电阻两端电压ＵR1= 、ＵR2= 。

（4）电流产生的磁场的方向可定则来判断，对于通电直线导线产生的磁场，右手拇指的指向表示的方向，弯曲指的指向表示方向，对于环形电流产生的磁场右手弯曲的四指表示方向，母指所指方向表示方向。

（5）磁体的区域叫磁极，磁极相互作用力，同名极相，异名极相（6）当线圈平面与磁感应线时受到转矩最大，当线圈平面与磁感应线时受到的转矩最小。

（7）正弦交流电电流指电流和均按变化的电流。

（8）我国的电力标准频率为Ｈz，习惯上称为工频，其周期为 S，角频率为 rad/S。

二、判断（正确的打“√”，错误的打“×”下同）1、电流内部电子在外力作用下由负极移向正极（）2、电阻大的导体，电阻率一定大（）3、软磁材料的特点是比较容易磁化也容易退磁（）4、电流周围产生的磁场方向可用左手定则判定（）5、感应电流产生的磁场方向总是跟原磁场的方向相反（）6、电路中任意一个节点上，流入节点的电流之和，一定等到于流出节点的电流之和（）三、选择（将正确答案的序号填在括弦中，下同）（1）下列关于电流说法正确的是（）A、通过的电量越多，电流就越大B、通电时间越长，电流就越大C、通电时间越短，电流就越大（2）通电线圈插入铁芯后，它的磁场将（）A、增强B、减弱C、不变（3）电工仪表测出的交流电数值及通常所说的交流电数值（如照明电压220V ）都是指（）A、瞬时值B、最大值C、有效值四、简述1、电气设备额定值的含义是什么？2、电路的通路、断路、短路状态主要特性分析并加以说明3、一只电容只能承300V的直流电压，试问它能接到有效值220V的交流电路使用，为什么？五、计算题1、如图所示，已知Ｒ1=8Ω，Ｒ2=3Ω，Ｒ3=6Ω，Ｒ4=10Ω，E=6V，ｒ=1Ω，求总电流I及Ｒ4消耗的功率Ｐ42、如图所示，已知Ｅ1=7V，Ｒ1=0.2Ω,Ｅ2=6.2V,Ｒ2=0.2Ω,Ｒ3=3.2Ω,求各支路电流.密封线※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※。
