高二人教版物理选修3-1 精品导学案：2.6 导体的电阻

班级： 小组： 姓名： 第二章第六节 读书不在三更五鼓，只怕一曝十寒。

——郭沫若§2.6导体的电阻[学习目标]1.通过对决定导体电阻的因素的探究，体会控制变量法．(难点)2．掌握决定导体的因素及计算公式．(重点)3．理解电阻率的概念及物理意义，了解电阻率与温度的关系.一、知识记忆与理解[自主预习]1、请写出电阻定律的公式及公式中各符号的含义 、适用条件2、说出R=IUR=ρS l 区别与联系3、写出导体电阻率物理意义，影响导体导体电阻率的因素二、思维探究与创新[问题探究]探究一：探究影响导体的因素1.如何测量电阻丝的横截面积、长度、电阻2.实验探究（1）实验目的： . （2）实验方法：_____________________. （3）实验原理：串联电路中电压与电阻成正比.（4）实验结果：__________________________________ .三、 技能应用与拓展[当堂检测][A 基础题]1、关于导体的电阻及电阻率的说法中，正确的是( )A ．导体对电流的阻碍作用叫做导体的电阻，因此，只有导体有电流通过时，才具有电阻B ．由R ＝UI可知，导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比C ．将一根导线一分为二，则半根导线的电阻和电阻率都是原来的二分之一D ．某些金属、合金和化合物的电阻率随温度降低会突然减小为零，这种现象叫做超导现象．发生超导现象时，温度不为绝对零度2、有Ⅰ、Ⅱ两根不同材料的电阻丝，长度之比为L1∶L2＝1∶5，横截面积之比为S1∶S2＝2∶3，电阻之比为R1∶R2＝2∶5，外加电压之比为U1∶U2＝1∶2，则它们的电阻率之比为( )A ．2∶3B ．4∶3C ．3∶4D ．8∶33、一个标有“220 V 60 W ”的白炽班级： 小组： 姓名： 第二章第四节 读不在三更五鼓，功只怕一曝十寒。

——郭沫若灯泡，加上的电压U 由0逐渐增大到220 V ，在此过程中，电压U 和电流I 的关系可用图线表示，在图2-6-1所示的四个图线中，符合实际的是（ ）4、在截面积为S 的粗细均匀的铜导体中流过恒定电流I ，铜的电阻率为ρ，电子电荷量为e ，则电子在铜导体中运动时受到的电场作用力为（ ）A.0B.I ρe ／SC.IS ／ρeD.Ie ／ρS 5、把两根同种材料的电阻丝分别连在两个电路中，甲电阻丝长L ，直径为d ，乙电阻丝长2L ，直径为2d.要使它们消耗的电功率相等，加在两电阻丝上的电压比U 甲∶U 乙应是（ ）A.1∶1B.2∶1C.2∶2D.2∶1 6、两根完全相同的金属导线，如果把其中的一根均匀拉长到原来的4倍，把另一根导线对折后绞合起来，则它们的电阻之比为_______________.[B 综合题]7、如图2-6-2所示，一圈粗细均匀的导线长1 200 m ，在两端点A 、B 间加上恒定电压时，测得通过导线的电流为0.5 A.如剪去BC 段，在A 、C 两端加同样电压时，通过导线的电流变为0.6 A ，则剪去的BC 段为多长？8、如图2-6-7所示，两段长度和材料都完全相同的导线ab 、bc 的横截面积之比为1∶4，串联后加上电压U.求：图2-6-7(1)ab 、bc 两导线内自由电子定向运动速度之比；(2)两段导线两端电压之比.[C 高考链接]你的收获与疑惑：教师评价：。

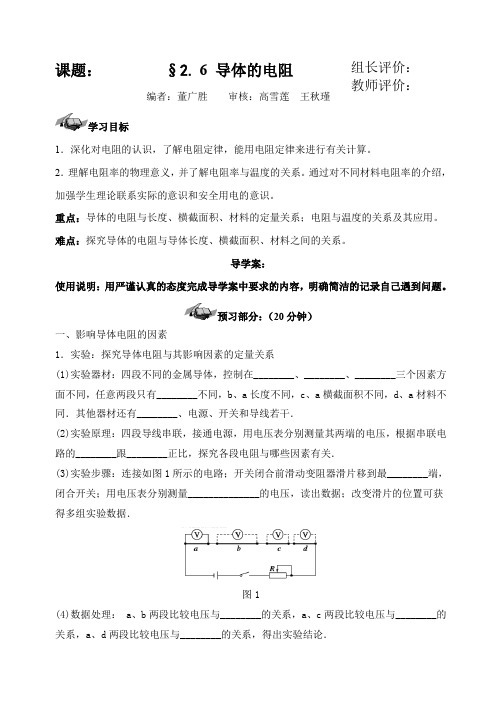

课题： §2. 6 导体的电阻编者：董广胜 审核：高雪莲 王秋瑾1．深化对电阻的认识，了解电阻定律，能用电阻定律来进行有关计算。

2．理解电阻率的物理意义，并了解电阻率与温度的关系。

通过对不同材料电阻率的介绍，加强学生理论联系实际的意识和安全用电的意识。

重点：导体的电阻与长度、横截面积、材料的定量关系；电阻与温度的关系及其应用。

难点：探究导体的电阻与导体长度、横截面积、材料之间的关系。

导学案：使用说明：用严谨认真的态度完成导学案中要求的内容，明确简洁的记录自己遇到问题。

（20分钟）一、影响导体电阻的因素1．实验：探究导体电阻与其影响因素的定量关系(1)实验器材：四段不同的金属导体，控制在________、________、________三个因素方面不同，任意两段只有________不同，b 、a 长度不同，c 、a 横截面积不同，d 、a 材料不同．其他器材还有________、电源、开关和导线若干．(2)实验原理：四段导线串联，接通电源，用电压表分别测量其两端的电压，根据串联电路的________跟________正比，探究各段电阻与哪些因素有关．(3)实验步骤：连接如图1所示的电路；开关闭合前滑动变阻器滑片移到最________端，闭合开关；用电压表分别测量______________的电压，读出数据；改变滑片的位置可获得多组实验数据．图1(4)数据处理： a 、b 两段比较电压与________的关系，a 、c 两段比较电压与________的关系，a 、d 两段比较电压与________的关系，得出实验结论．组长评价： 教师评价：2．逻辑推理：探究导体电阻与哪些因素有关(1)分析导体电阻与它的长度的关系：在材料、横截面积相同的条件下，导体的电阻跟________成正比．(2)分析导体电阻与它的横截面积的关系：在材料、长度相同的条件下，导体的电阻跟________成反比．(3)探究导体的电阻跟材料的关系．二、导体的电阻1．导体的电阻：同种材料的导体，其电阻R跟它的长度l成______比，跟它的横截面积S成______比；导体的电阻还与构成它的材料有关．公式：__________，ρ为材料的________，反映材料导电能力的强弱，单位为Ω·m.2．电阻率跟温度的关系：各种材料的电阻率一般都随______________的变化而变化．金属的电阻率随温度的升高而______________，有些合金如锰铜、镍铜合金，电阻率几乎不受温度变化的影响.（30分钟）一、影响导体电阻的因素家中的白炽灯灯丝断了，恰好又没有新的可换，轻轻摇晃灯泡，把断了的灯丝搭接起来，还能继续使用．这种断丝再搭接的灯泡重新连入电路中会发现它比原来更亮了，这是怎么回事呢？1．影响导体电阻的因素有哪些？2．通过测量得到所需数据后，我们可以通过________和________两种方案来得到结论．二、导体的电阻收音机的音量调节、音响混频控制台上可滑动的声音控制系统、一些台灯的亮度调节等都要用到电位器，你知道电位器是根据什么原理制造的吗？1． 电阻定律的内容是什么？ 表达式是什么？2．电阻率一般随温度的变化而变化吗？公式R ＝U I 与R ＝ρl S的区别是什么？三．新知探究例1 关于电阻率的说法中正确的是( )A ．电阻率ρ与导体的长度l 和横截面积S 有关B ．电阻率表征了材料的导电能力的强弱，由导体的材料决定，且与温度有关C ．电阻率大的导体，电阻一定很大D ．有些合金的电阻率几乎不受温度变化的影响，可用来制成电阻温度计★例2 一根粗细均匀的金属裸导线，若把它均匀拉长为原来的3倍，电阻变为原来的多少倍？若将它截成等长的三段再绞合成一根，它的电阻变为原来的多少？(设拉长与绞合时温度不变)变式训练2 一段粗细均匀的电阻丝，电阻为48 Ω，当把它截成相同的n 段，再将n 段电阻丝合成一股，测得电阻为3 Ω，则n 等于多少？（15分钟）1． 导体的电阻是导体本身的一种性质，对于同种材料的导体，下列表述正确的是( )A ．横截面积一定，电阻与导体的长度成正比B ．长度一定，电阻与导体的横截面积成正比C ．电压一定，电阻与通过导体的电流成正比D ．电流一定，电阻与导体两端的电压成反比2、关于公式R=U/I 和公式R=ρl /S ，下列说法正确的是（ ）A 、两式对一切情况都适用；B 、R=U/I 仅适用于金属导体，R=ρl /S 适用于任何导体；C 、导体的电阻R 与U 成正比，与I 成反比D 、R=U/I 是电阻的定义式，电阻并不随着电压、电流的变化而变化★★★3．一段粗细均匀的电阻丝，电阻为48 Ω，当把它截成相同的n 段，再将n 段电阻丝合成一股，测得电阻为3 Ω，则n 等于多少？（30分钟）1．关于导体的电阻及电阻率的说法中，正确的是( )A ．导体对电流的阻碍作用叫导体的电阻，因此，导体有电流通过时才具有电阻B ．由R ＝U I可知，导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比 C ．将一根导线一分为二，则半根导线的电阻和电阻率都是原来的二分之一D ．以上说法均不对2．一根粗细均匀的电阻丝截成长度相等的三段，再将它们并联起来，测得阻值为3 Ω，则此电阻丝原来的阻值为( )A ．9 ΩB ．8 ΩC ．27 ΩD ．3 Ω3．一根阻值为R 的均匀电阻丝，长为L ，横截面积为S ，设温度不变，在下列哪些情况下其电阻值仍为R( )A ．当L 不变、S 增大一倍时B ．当S 不变、L 增大一倍时C ．当L 和S 都缩为原来的12时 D ．当L 和横截面的半径都增大一倍时4．一只“220 V ,100 W ”的灯泡工作时电阻为484 Ω，拿一只同样的灯泡来测量它不工作时的电阻，下列说法中正确的是( )A ．小于484 ΩB ．大于484 ΩC ．等于484 ΩD ．无法确定5.如图所示，厚薄均匀的矩形金属薄片边长ab=10 cm ，bc=5 cm ，当将A 与B 接入电压为U 的电路中时，电流为1 A ；若将C 与D接入电压为U 的电路中，则电流为( )A 、4 AB 、2 AC 、21 AD 、41 A6. 两根完全相同的金属导体，如果把其中的一根均匀拉长到原来的4倍，把另一根导线对折合起来，则它们的电阻之比为 _______。

2.6 导体的电阻（1）实验探究教师：（多媒体展示）实验目的：探究导体的电阻R与导体的长度l、横截面积S、材料之间的关系实验方法：控制变量法实验过程：长度l、横截面积S、电阻R的测量及方法长度l：用mm刻度尺测；横截面积S：游标卡尺、螺旋测微器或用累积法测直径；电阻R：伏安法。

回顾伏安法测电阻的实验，注意两点，滑动变阻器的接法和电流变的接法选择。

请学生回顾伏安法测电阻的实验电路，并请一位同学把电路图画到黑板上，并及时指出存在的不足和问题，及时评价。

教师：我们本节需要把每一和电阻丝的长度，横截面积，都测量出来吗？学生：不需要。

教师：我们本节课定量研究导体的电阻和长度，横截面积以及材料之间的关系，并且猜想导体的电阻可能和长度成正比，和横截面积成反比关系，因此，我们做一个对比试验就可以达到目的，请同学们看下面的电路图：a 和b ：横截面积、长度相同，长度l之比为1:2a 和c ：材料、长度相同，横截面积S之比为1:2a 和d ：长度、横截面积相同，材料不同①研究导体电阻与导体长度的关系教师：用电压表分别测量a、b两端的电压，根据串联电路特征，电压之比就是电阻之比②研究导体电阻与导体横截面积的关系教师：分别测量a、c两端的电压，电压之比为电阻之比，从而得出电阻和横截面积的关系③研究导体的电阻与导体材料的关系教师：分别测量a、d两端电压，得出电阻和材料的关系学生展示实验结果和结论结论：导体电阻和长度成正比，与横截面积成反比，还和导体的材料有关（2）理论探究1.理论探究导体的电阻R与长度l的关系2.理论探究导体的电阻R与横截面积S的关系3.实验探究导体的电阻R与材料的关系学生根据串并联电路的总电阻的计算方法，串联电阻相当于增加了导体的长度，并联电阻相当于增大了导体的横截面积。

学生：假设有N个阻值相同的电阻，串联起来接入电路，总电阻是原来的N倍，导体总长度也是原来的N倍，可见，导体的电阻和长度成正比；学生：N个阻值相同的电阻，每个电阻横截面积都为S，并联接入电路，总电阻是原来的N分之一，而横截面积是原来的N倍，可见电阻与导线的横截面积成反比；学生：刚才的实验中，不同材料，相同的长度，相同的横截面积，导体的电阻不同，可见导体的电阻还和材料有关。

课题：2.6 导体的电阻【学习目标】1.学生通过实验经历探究决定导线电阻的因素。

2.学生理解电阻、电阻率。

应用电阻定律分析问题。

【学习重点】电阻定律的得出，应用；电阻率的概念【学习难点】电阻定律【学法建议】阅读、讨论、合作探究【知识衔接】自主学习：（阅读P 56 独立完成以下问题）1、用实验探究电阻定律：(1)实验目的：探究电阻与导体的材料、横截面积、长度之间的关系．(2)实验方法：(3)实验原理：串联电路中跟成正比．4)实验方法：见教材56页， b与a不同；c与a不同，d与a不同，利用欧姆定律分别测算出它们的电阻值，探究电阻跟长度、截面积和导体材料的关系．(5)实验结论：导体的电阻与成正比，与导体的成反比，还与导体材料有关.2、电阻定律：(1)内容：导体的电阻R跟它的成正比，跟它的成反比，还跟导体的材料有关．(2)公式：R＝ρ.l/s公式中比例系数ρ是反映物理量，称为材料的电阻率．提醒：(1)导体的电阻由ρ、l、S共同决定，在同一段导体的拉伸或压缩形变中，导体的横截面积、长度都变，但总体积不变．(2)公式R＝ρl/s适用于粗细均匀的金属导体或截面积相同且浓度均匀的电解液．3、电阻率：(1)计算公式：ρ＝(2)单位：Ω·m(3)意义：跟导体的有关，是反映材料好差的物理量．4、讨论：电阻率与电阻有什么关系？合作探究：1．1.根据电阻定律，电阻率L RS =ρ对于温度一定的某种金属来说，它的电阻率( ) A.跟导线的电阻成正比B.跟导线的横截面积成正比C.跟导线的长度成反比D.由所用金属材料的本身特性决定★2.电路中有一段金属丝长为L ，电阻为R ，要使电阻变为4R ，下列可行的方法是( )A.将金属丝拉长至2LB.将金属丝拉长至4LC.将金属丝对折后拧成一股D.将金属丝两端的电压提高到原来的4倍★3.一段粗细均匀的镍铬合金丝，横截面的直径为d ，电阻为R ，如果把它拉成直径为4d 的均匀细丝，电阻值将变为（ ）A ．16RB ．16RC ．256RD ．64R 【练习反馈】1、材料相同、厚度相同、表面均为正方形的两个导体，其面积不同（S 1 ＞S 2）的电阻关系为R 1 __R 2 。

第二章恒定电流2.6 导体的电阻【教学目标】1、理解电阻定律和电阻率，能利用电阻定律进行有关的分析和计算。

2、了解电阻率与温度的关系。

重点：电阻定律进行有关的分析和计算难点：理解电阻定律和电阻率【自主预习】1、定性研究影响导体电阻的因素移动滑动变阻器的滑片可以改变它的电阻，这说明导体电阻跟它的有关，同是220的灯泡，灯丝越粗用起来越亮，说明导体电阻跟有关，电线常用铜丝制造而不用铁丝，说明导体电阻跟它的有关。

2、定量研究影响导体电阻的因素实验的结论在横截面积、材料相同的条件下，导体的电阻与长度成，在长度、材料相同的条件下，导体的电阻与横截面积成。

3、电阻定律内容同种材料的导体，其电阻R与成正比，与它的成反比；导体的电阻与构成的材料。

4. 电阻定律关系式 R= 。

式中ρ是，与导体的有关，是表征的一个重要的物理量。

在长度、横截面积一定的条件下，ρ越大，导体的电阻。

ρ叫做这种材料的。

5、电阻率的大小有关因素纯净金属的电阻率，合金的电阻率。

连接电路的导线一般用电阻率较小的或来制作，必要时可在导线上。

各种材料的电阻率一般都随温度的变化而变化，金属的电阻率随温度的升高而，利用此性质可以制作，精密的电阻温度计是用做成的。

有些合金如和，电阻率几乎不受温度变化的影响，常用来制作。

【典型例题】一、电阻定律的应用【例1】如图2－6－4所示，一段粗细均匀的导线长1 200 m，在两端点A、B间加上恒定电压时，测得通过导线的电流为0.5 A，若剪去BC段，在A、C两端加同样电压时，通过导线的电流变为0.6 A，则剪去的BC段多长？二、电阻和电阻率的理解【例2】关于导体的电阻及电阻率的说法中，正确的是()A．导体对电流的阻碍作用叫做导体的电阻，因此，只有导体有电流通过时，才具有电阻B．由R＝UI可知，导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比C．将一根导线一分为二，则半根导线的电阻和电阻率都是原来的二分之一D．某些金属、合金和化合物的电阻率随温度降低会突然减小为零，这种现象叫做超导现象．发生超导现象时，温度不为绝对零度三、电阻定律的实验考查【例3】．如图7所示，P是一个表面镶有很薄电热膜的长陶瓷管，其长度为L，直径为D，镀膜的厚度为d.管两端有导电金属箍M、N.现把它接入电路中，测得它两端电压为U，通过它的电流为I.则金属膜的电阻为____________，镀膜材料电阻率的计算式为ρ＝____________.【课后练习】1.关于电阻率，下列说法正确的是( )A．电阻率是表征材料导电性能好坏的物理量，电阻率越大，其导电性能越好B．各种材料的电阻率都与温度有关，金属的电阻率一般随温度升高而增大C．所谓超导体，当其温度降低到接近绝对零度的某个临界温度时，它的电阻率突然变为零D．某些合金的电阻率几乎不受温度变化的影响，通常用它们制作标准电阻2．有Ⅰ、Ⅱ两根不同材料的电阻丝，长度之比为L1∶L2＝1∶5，横截面积之比为S1∶S2＝2∶3，电阻之比为R1∶R2＝2∶5，外加电压之比为U1∶U2＝1∶2，则它们的电阻率之比为( ) A．2∶3 B．4∶3 C．3∶4 D．8∶33．如图2－6－5所示，均匀的长方形薄片合金电阻板abcd，ab边长为L1，ad边长为L2，当端点Ⅰ、Ⅱ和Ⅲ、Ⅳ分别接入电路时，RⅠⅡ∶RⅢⅣ是( )A．L1∶L2 B．L2∶L1C．L21∶L22 D．L22∶L214.如图2所示，a、b、c、d是滑动变阻器的四个接线柱，现把此变阻器串联接入电路中，并要求滑片P向接线柱c移动时，电路中的电流减小，则接入电路的接线柱可能是( )A．a和b B．a和cC．b和c D．b和d5．下列说法正确的是( )A．超导体对电流的阻碍作用几乎等于零B．金属电阻率随温度的升高而增大C．用来制作标准电阻的锰铜和镍铜的电阻率不随温度的变化而变化D．半导体材料的电阻率随温度的升高而增大6.一同学将变阻器与一个6 V的电源、6～8 W的小灯泡L及开关S串联后接在6 V的电源E上，当S闭合时，发现灯泡发光．按图4的接法，当滑片P向右滑动时，灯泡将( )A．变暗 B．变亮C．亮度不变 D．可能烧坏灯泡7．白炽灯接在220 V电源上能正常发光，将其接在一可调电压的电源上，使电压从0 V逐渐增大到220 V，则下列说法正确的是( )A．电流将逐渐变大B．电流将逐渐变小C．每增加1 V电压而引起的电流变化量是相同的D．每增加1 V电压而引起的电流变化量是减小的8.图5是将滑动变阻器用作分压器的电路，A、B为分压器的输出端，电源电压U恒定，若把变阻器的滑片放在变阻器的中间，下列判断正确的是( )A ．AB 间不接负载时输出电压U AB ＝U2B ．当AB 间接上负载R 时，输出电压UAB <U2C ．负载电阻R 越大，U AB 越接近U2D ．接上负载后要使U AB ＝U2，则滑片P 应向下移动9.如图6所示，表示用不同电压加在一段金属导体两端，在温度不变的情况下测得电流的图象，试根据图象分析：若将这段金属导体在保持长度不变的前提下增大其横截面积，则这段导体的I －U 线这时符合下列哪种情况( )10、一段均匀导线对折两次后并联在一起，测得其电阻为0.5 Ω，导线原来的电阻多大？若把这根导线的一半均匀拉长为三倍，另一半不变，其电阻是原来的多少倍？11. 10．某电路需要20 A 的保险丝，但手边只有用同种材料制成的“15 A”和“5 A”两种型号的保险丝，他们的规格如表所示，问能否将这两种保险丝取等长的两段并联后用于该电路中，说明其理由．答案：例1.答案200 m解析设整个导线AB 的电阻为R 1，其中AC 段的电阻为R 2，根据欧姆定律：U ＝I 1R 1＝I 2R 2，则R 2R 1＝I 1I 2＝0.50.6＝56.再由电阻定律，导线的电阻与其长度成正比，所以AC 段导线长：l 2＝R 2R 1l 1＝56×1 200 m ＝1 000 m ．由此可知，剪去的导线BC 段的长度为：l x ＝l 1－l 2＝200 m.例2. 答案D解析导体的电阻率由材料本身性质决定，并随温度而变化，导体的电阻与长度、横截面积有关，与导体两端电压及导体中电流大小无关，A 、B 、C 错，电阻率反映材料的导电性能，电阻率常与温度有关，存在超导现象，D 对.例3. 答案U I U πDdIL解析第一问求电阻，可直接应用欧姆定律求得；解第二问必须应用到电阻定律R ＝ρlS ，怎样确定l 与S 是解题的关键．试想将膜层展开，如右图所示，则膜层等效为一电阻，其长为L ，横截面积为管的周长2π2D×厚度d ，再将电阻的定义式与决定式联立，便可求出ρ. 由欧姆定律可得R=UI由电阻定律R=ρlS可得R=ρd D L∙22π=Dd L πρ 则U I =Dd L πρ，得ρ=U πDd IL . 课后练习：1. 答案BCD解析电阻率越大的材料导电性能越差，A 错；金属的电阻率一般随温度升高而增大，B 对；温度降到临界温度时，导体的电阻消失，导体成为超导体，C 对；标准电阻要求阻值稳定，D 对．2. 答案B3. 答案D解析令电阻板厚为d ，当端点Ⅰ、Ⅱ接入电路时，导体的长为L 2，横截面积为L 1d ，根据电阻定律R ⅠⅡ＝ρl S ＝ρL 2L 1d .同理，R ⅢⅣ＝ρL 1L 2d，所以R ⅠⅡ∶R ⅢⅣ＝L 22∶L 21.4．答案 CD解析 向c 移动，电流减小则电阻增大，可以接b 和c 或b 和d ，本质相同 5. 答案 AB解析 超导现象是在温度接近绝对零度时，电阻率突然减小到接近零的现象，故A 正确，C 中材料只是电阻率变化不明显．而半导体电阻率应随温度升高而减小．6. 答案 B7.答案 AD解析 随着电压U 的增大，由I ＝UR 知，电流将逐渐变大，A 选项正确．随着电流、电压的增大，灯泡的亮度增大，灯丝温度升高．金属的电阻率随温度的升高而增大，所以灯丝的电阻值增大．根据欧姆定律I ＝UR ，在I —U 图线中，由于R 在增大，斜率K=R1减小．其I —U 图线如右图所示．由图线可知，每增加1 V 的电压引起的电流变化量是减小的．8. 答案 ABC解析 设AB 间电阻为R ，变阻器总电阻为R 0，当把变阻器的滑片放在变阻器中间时，如果A 、B 间未接负载则U AB ＝R 0/2R 0·U＝U 2，故选项A 正确；如果A 、B 间接上负载R ，则U AB ＝R 并R 总·U，其中R 并＝R·R 02R ＋R 02，R 总＝R 02＋R 并，故U AB <U2，故选项B 正确；当R 越大，取极限R→∞，则AB 间相当于断路．U AB ＝U 2，故R 越大，U AB 越接近U 2，选项C 正确；接上负载后，要使U AB ＝U2，则AB 间的总电阻R PC ·RR PC ＋R应等于R PD ，故滑片P 应向上移动． 9.答案 D解析 长度不变，增加横截面积，电阻减小． 10. 答案2Ω 10Ω 11. 答案 不能，理由见解析解析 这两段等长的保险丝横截面积之比： S 1∶S 2＝1∶4由电阻定律R＝ρlS得电阻之比R1∶R2＝S2∶S1＝4∶1并联接入电路后两端的电压相等，由欧姆定律得通过的电流之比I1∶I2＝R2∶R1＝1∶4即第2根保险丝中的实际电流是第1根中的4倍，而额定电流只是第1根的3倍．即当I1＝5 A时，I2＝20 A(已烧断)当I2＝15 A时，I1＝154A安全允许的最大电流是15 A＋154A＝18.75 A<20 A，所以不能这样使用．。

6 导体的电阻[学习目标] 1.掌握探究影响导体电阻的因素的方法，知道导体电阻与哪些因素有关.2.掌握电阻定律，并能进行有关计算.3.理解电阻率的概念及决定因素．一、影响导体电阻的因素1．导体电阻与其影响因素的定性关系移动滑动变阻器的滑片可以改变它的电阻，这说明导体电阻跟它的长度有关；同是220 V 的灯泡，灯丝越粗用起来越亮，说明导体电阻跟它的横截面积有关；电线常用铜丝制造而不用铁丝，说明导体电阻跟它的材料有关．2．探究思路：为探究导体电阻是否与导体横截面积、长度和材料有关，我们保持三个因素中的两个不变，看电阻和另一个的关系，即用控制变量法进行实验探究． 3．探究方案：(1)实验探究；(2)逻辑推理探究． 二、导体的电阻 1．电阻定律(1)内容：同种材料的导体，其电阻R 与它的长度l 成正比，与它的横截面积S 成反比；导体电阻还与构成它的材料有关．(2)公式：R ＝ρlS ，式中ρ是比例系数，ρ叫做这种材料的电阻率．2．电阻率(1)概念：电阻率是反映导体导电性能的物理量，是导体材料本身的属性，与导体的形状、大小无关．(2)单位是欧姆·米，符号为Ω·m .(3)影响电阻率的两个因素是材料和温度． [即学即用]1．判断下列说法的正误．(1)由R ＝UI 可知，导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比．(×)(2)由R ＝ρlS 知，材料相同的两段导体，长度大的导体的电阻一定比长度小的导体的电阻大．(×)(3)把一根长导线截成等长的三段，则每段的电阻率都是原来的13.(×)(4)电阻率是反映材料导电性能好坏的物理量，电阻率越大的导体导电性能越差．(√) 2．一根阻值为R的均匀电阻丝，均匀拉长至原来的2倍，电阻变为________．答案4R一、电阻定律[导学探究]探究导体电阻与其影响因素的定量关系(1)探究方案一实验探究法如图1所示，a、b、c、d是四条不同的金属导体．导体b、c、d在长度、横截面积、材料三个因素方面，分别只有一个因素与导体a不同．图1如下表所示为四个串联导体的各方面因素关系及导体两端的电压关系.三个因素及电压不同导体长度横截面积材料电压a l S 铁Ub 2l S 铁2Uc l 2S 铁U 2d l S 镍铜合金5U①四段导体串联接入电路，每段导体两端的电压与电阻有什么关系？②对比导体a和b说明什么？③对比导体a和c说明什么？④对比导体a和d说明什么？答案①正比②导体电阻和长度成正比③导体电阻和横截面积成反比④导体电阻和材料有关(2)探究方案二逻辑推理法①分析导体的电阻与它的长度的关系一条长度为l，电阻为R的导体，可以看成是由n段长度均为l1、电阻均为R1的导体串联而成．l 与l 1的数量关系为ll 1＝n ，由串联电路的性质知R 与R 1的数量关系是什么？你有什么发现？②研究导体的电阻与它的横截面积的关系有n 条导体，它们的长度相同，横截面积均为S 1，电阻均为R 1.把它们紧紧地束在一起，组成一横截面积为S 、电阻为R 的导体．S 与S 1的数量关系为SS 1＝n ，由并联电路的性质知R与R 1的数量关系是什么？你有什么发现？答案 ①R R 1＝n ，R R 1＝ll 1，即导体的电阻与长度成正比．②R 1R ＝n ，R 1R ＝SS 1，即导体的电阻与横截面积成反比． [知识深化]1．电阻定律表达式R ＝ρlS中各符号的含义(1)ρ表示导体材料的电阻率，与材料和温度有关．反映了导体的导电性能，ρ越大，说明导电性能越差；ρ越小，说明导电性能越好． (2)l 表示沿电流方向导体的长度．(3)S 表示垂直于电流方向导体的横截面积． 2．R ＝U I 与R ＝ρlS的区别与联系两个公式区别与联系R ＝UIR ＝ρl S区别适用于纯电阻元件适用于粗细均匀的金属导体或浓度均匀的电解液、等离子体联系R ＝ρl S 是对R ＝UI 的进一步说明，即导体的电阻与U 和I 无关，而是取决于导体本身的材料、长度和横截面积例1 如图2甲为一测量电解液电阻率的玻璃容器，P 、Q 为电极，设a ＝1 m ，b ＝0.2 m ，c ＝0.1 m ，当里面注满某电解液，且P 、Q 间加上电压后，其U －I 图线如图乙所示，当U ＝10 V 时，电解液的电阻率ρ是多少？图2答案 40 Ω·m解析 由题图乙可求得U ＝10 V 时，电解液的电阻为 R ＝U I ＝105×10－3Ω＝2 000 Ω由题图甲可知电解液长为l ＝a ＝1 m ，横截面积为S ＝bc ＝0.02 m 2，结合电阻定律R ＝ρlS 得ρ＝RS l ＝2 000×0.021Ω·m ＝40 Ω·m.针对训练1 如图3所示，厚薄均匀的矩形金属薄片边长ab ＝2bc .当将A 与B 接入电路或将C 与D 接入电路中时电阻之比R AB ∶R CD 为( )图3A ．1∶4B ．1∶2C ．2∶1D ．4∶1答案 D解析 设沿AB 方向横截面积为S 1，沿CD 方向的横截面积为S 2，则有S 1S 2＝l bc l ab ＝12，A 、B 接入电路时电阻为R AB ，C 、D 接入电路时电阻为R CD ，则有R ABR CD ＝ρl ab S 1ρl bc S 2＝l ab l bc ·S 2S 1＝41，D 选项正确．二、电阻和电阻率的比较[导学探究] (1)导体的电阻率的大小与什么因素有关？(2)电阻率大，导体的电阻一定大吗？导体的电阻大，电阻率一定大吗？ 答案 (1)电阻率与导体的材料、温度有关．(2)导体的电阻率大，导体的电阻不一定大，由R ＝ρlS 知，导体的电阻还与导体沿电流方向的长度和垂直电流方向的横截面积有关；导体的电阻率与导体的材料、温度有关，与导体的电阻无关，所以电阻大，电阻率不一定大．[知识深化]1．电阻率是一个反映导体材料导电性能的物理量，是导体材料本身的属性，与导体的形状、大小无关．2．电阻率与温度的关系及应用(1)金属的电阻率随温度的升高而增大，可用于制作电阻温度计．(2)半导体的电阻率随温度的升高而减小，半导体的电阻率随温度的变化较大，可用于制作热敏电阻．(3)有些合金，电阻率几乎不受温度变化的影响，常用来制作标准电阻． 3．电阻和电阻率的比较物理量比较项 电阻R电阻率ρ物理意义反映导体对电流的阻碍作用大小，R 大，阻碍作用大 反映材料导电性能的好坏，ρ大，导电性能差决定因素 由材料、温度、长度和横截面积决定由材料、温度决定，与导体形状无关单位 欧姆(Ω)欧姆·米(Ω·m )联系ρ大，R 不一定大，导体对电流阻碍作用不一定大；R 大，ρ不一定大，导电性能不一定差例2 (多选)下列说法中正确的是( )A ．据R ＝UI 可知，若通过导体的电流不变，加在电阻两端的电压变为原来的2倍时，导体的电阻也变为原来的2倍B ．导体的电阻是其本身的属性，通过导体的电流及加在导体两端的电压改变时导体的电阻不变C ．据ρ＝RSl 可知，导体的电阻率与导体的电阻和横截面积的乘积RS 成正比，与导体的长度l 成反比D ．导体的电阻率与导体的长度l 、横截面积S 、导体的电阻R 皆无关 答案 BD解析 R ＝UI 是电阻的定义式，导体电阻由导体自身性质决定，与U 、I 无关．当导体两端电压U 加倍时，导体内的电流I 也加倍，但比值R 仍不变，故A 错误，B 正确；由电阻定律R＝ρlS可知，导体电阻决定于ρ、l、S，与ρ、l成正比，与S成反比，但ρ由材料、温度决定，与l、S、R无关，故C错误，D正确．针对训练2(多选)关于材料的电阻率，下列说法正确的是()A．电阻率是反映材料导电性能好坏的物理量，电阻率越大的导体对电流的阻碍作用越大B．金属的电阻率随温度的升高而增大C．银材料的电阻率比锰铜合金的电阻率小D．金属丝拉长为原来的两倍，电阻率变为原来的2倍答案BC解析电阻率是材料本身的一种电学特性，与导体的长度、横截面积无关，D错误；金属材料的电阻率随温度升高而增大，B正确；锰铜合金的电阻率比银材料的电阻率大，电阻率大表明材料的导电性能差，不能表明对电流的阻碍作用一定大，因为电阻才是反映导体对电流阻碍作用大小的物理量，而电阻除跟电阻率有关外还跟导体的长度、横截面积有关，故A 错误，C正确.1．(对电阻率的理解)(多选)关于电阻率的说法中正确的是()A．电阻率ρ与导体的长度l和横截面积S有关B．电阻率反映材料导电能力的强弱，由导体的材料决定，且与温度有关C．电阻率大的导体，电阻一定很大D．有些合金的电阻率几乎不受温度变化的影响，可用来制作标准电阻答案BD解析电阻率反映材料导电能力的强弱，只与材料及温度有关，与导体的长度l和横截面积S无关，故A错误，B正确；由R＝ρlS知，ρ大R不一定大，故C错误；有些合金的电阻率几乎不受温度变化的影响，可用来制作标准电阻，故D正确．2．(电阻定律的理解与应用)两段材料和质量都相同的均匀电阻线，它们的长度之比为l1∶l2＝2∶3，则它们的电阻之比R1∶R2为()A．2∶3 B．4∶9 C．9∶4 D．3∶2答案 B解析 材料和质量都相同的均匀电阻线的体积是相同的，又因长度之比l 1∶l 2＝2∶3，故横截面积之比S 1∶S 2＝3∶2.由电阻定律得电阻之比为R 1R 2＝ρl 1S 1ρl 2S 2＝l 1l 2·S 2S 1＝23×23＝49，故B 正确．3. (电阻定律的理解和应用)如图4所示，a 、b 、c 为同一种材料做成的电阻，b 与a 的长度相等但横截面积是a 的两倍；c 与a 的横截面积相等但长度是a 的两倍．当开关闭合后，三个理想电压表的示数关系是( )图4A ．V 1的示数是V 2的2倍B ．V 1的示数是V 3的2倍C ．V 2的示数是V 1的2倍D ．V 2的示数是V 3的2倍 答案 A解析 由题意可知：L c ＝2L a ＝2L b ，S b ＝2S a ＝2S c ；设b 的电阻R b ＝R ，由电阻定律R ＝ρlS 得：R a ＝2R b ＝2R ，R c ＝2R a ＝4R ，R c ∶R a ∶R b ＝4∶2∶1.由题图电路图可知，a 、b 、c 三个电阻串联，通过它们的电流相等，由U ＝IR 得：U c ∶U a ∶U b ＝4∶2∶1，V 1的示数是V 2的2倍，故A 正确，C 错误；V 3的示数是V 1的2倍，故B 错误；V 3的示数是V 2的4倍，故D 错误． 4．(电阻定律的理解与应用)如图5所示，P 是一个表面镶有很薄电热膜的长陶瓷管，其长度为L ，直径为D ，镀膜的厚度为d .管两端有导电金属箍M 、N .现把它接入电路中，测得它两端电压为U ，通过它的电流为I .则金属膜的电阻为多少？镀膜材料的电阻率为多少？图5答案U I U πDdIL解析 由欧姆定律可得，金属膜的电阻R ＝UI ，沿着L 的方向将膜层展开，如图所示，则膜层等效为一电阻，其长为L ，横截面积为管的周长与厚度d 的乘积．由电阻定律R ＝ρl S 可得：R ＝ρL 2πD 2·d ＝ρL πDd ，则U I ＝ρL πDd ，解得：ρ＝U πDdIL.一、选择题考点一 对电阻率的理解1．下列关于电阻和电阻率的说法正确的是( )A ．把一根均匀导线分成等长的两段，则每部分的电阻、电阻率均变为原来的一半B ．由ρ＝RSl 可知，ρ与R 、S 成正比，与l 成反比C ．所有材料的电阻率都随温度的升高而增大D ．对某一确定的导体，当温度升高时，若不计导体的体积和形状变化，发现它电阻增大，说明该导体材料的电阻率随温度的升高而增大 答案 D解析 导体的电阻率由材料本身决定，并随温度的变化而变化，但并不都是随温度的升高而增大，半导体的电阻率随温度升高而减小，选项A 、B 、C 错误；若导体温度升高时，电阻增大，又不考虑导体的体积和形状变化，则说明该导体材料的电阻率随温度的升高而增大，选项D 正确．2．(多选)下列说法正确的是( )A ．把一根金属导线均匀拉长为原来的4倍，电阻相应增大为原来的16倍B ．导体中的电流越大，导体的电阻越小C ．所谓超导体，是当其温度降低到某个临界温度时，它的电阻率突然变为无穷大D ．某些合金的电阻率几乎不受温度变化的影响，通常用它们制作标准电阻 答案 AD解析 拉伸的过程中体积不变，故长度增加为原来的4倍，横截面积变为原来的四分之一，由电阻定律可知电阻增大为原来的16倍，A 正确；电阻为导体本身的属性，与电流大小无关，B 错误；超导体是当温度降低到某个临界温度时，电阻率突然变为零，C 错误；某些合金的电阻率几乎不受温度变化的影响，通常用于制作标准电阻，D 正确．3．一只白炽灯泡，正常发光时的电阻为121 Ω，当这只灯泡停止发光一段时间后的电阻应是()A．大于121 ΩB．小于121 ΩC．等于121 ΩD．无法判断答案 B解析由于金属的电阻率随温度的升高而增大，故白炽灯泡正常发光时的电阻大，停止发光一段时间后，灯丝温度降低，电阻减小，故选B.4．(多选)温度能影响金属导体和半导体材料的导电性能，在如图1所示的图象中分别为某金属和某半导体的电阻随温度变化的关系曲线，则()图1A．图线1反映半导体材料的电阻随温度的变化B．图线2反映金属导体的电阻随温度的变化C．图线1反映金属导体的电阻随温度的变化D．图线2反映半导体材料的电阻随温度的变化答案CD解析金属导体随着温度升高，电阻率变大，从而导致电阻增大，对于半导体材料，电阻随着温度升高而减小，因此由题图可知，图线1表示金属导体的电阻随温度的变化，图线2表示半导体材料的电阻随温度的变化，故C、D正确，A、B错误．考点二对电阻定律的理解与应用5．(多选)如图2所示，R1和R2是同种材料、厚度相同、表面为正方形的导体，但R1的尺寸比R2的尺寸大，在两导体上加相同的电压，通过两导体的电流方向如图所示，则下列说法中正确的是()图2A．R1中的电流小于R2中的电流B．R1中的电流等于R2中的电流C ．R 1中自由电荷定向移动的速率大于R 2中自由电荷定向移动的速率D ．R 1中自由电荷定向移动的速率小于R 2中自由电荷定向移动的速率 答案 BD6．一根细橡胶管中灌满盐水，两端用短粗铜丝塞住管口．管中盐水柱长为40 cm 时测得电阻为R .若溶液的电阻随长度、横截面积的变化规律与金属导体相同．现将管中盐水柱均匀拉长至50 cm(盐水体积不变，仍充满橡胶管)．则盐水柱电阻变为( ) A.45R B.54R C.1625R D.2516R 答案 D解析 由于总体积不变，设40 cm 长时盐水柱的横截面积为S .所以长度变为50 cm 后，横截面积变为45S ，由电阻定律知，R ＝ρ40S ，R ′＝ρ5045S ，联立两式得R ′＝2516R ，选项D 正确．7．(多选)额定电压为U 0的电灯，其均匀灯丝常温下的电阻为R ，下列说法中正确的是( ) A ．常温下，若将灯丝均匀拉长为原来的10倍，则电阻变为100R B ．常温下，若将灯丝从中点对折起来，电阻变为14RC ．给灯丝加上从0到U 0逐渐增大的电压，其UI 比值不变D ．将灯丝温度降低到绝对零度时其电阻才会突变为0 答案 AB解析 将灯丝均匀拉长为原来的10倍，灯丝的横截面积变为原来的110，由电阻定律R ＝ρlS 得电阻变为原来的100倍，A 对．将灯丝从中点对折起来，相当于灯丝长度变为原来的12，横截面积变为原来的2倍，故电阻变为原来的14，B 对．加在灯丝上的电压增大时，灯丝的温度升高，电阻率变大，电阻变大，由R ＝U I 知，UI 比值变大，C 错．由超导知识知，温度下降到某一值时，该温度不是绝对零度，灯丝的电阻就会变为0，D 错．8.有些材料沿不同方向物理性质不同，我们称之为各向异性．如图3所示，长方体材料长、宽、高分别为a 、b 、c ，由于其电阻率各向异性，将其左右两侧接入电源时回路中的电流，与将其上下两侧接入该电源时回路中的电流相同，则该材料左右方向的电阻率与上下方向的电阻率之比为( )图3 A.ac b 2 B.a 2bcC.c 2a 2D.a 2b2 答案 C解析 电流相等，则说明两种接法中电阻相等，根据电阻定律可得ρ1·a bc ＝ρ2·c ab， 故可得ρ1ρ2＝cab a bc＝c ab ·bc a ＝c 2a2，C 正确．9. (多选)两根材料相同的均匀导线A 和B ，其长度分别为L 和2L ，串联在电路中时，其电势的变化如图4所示，下列说法正确的是( )图4A ．A 和B 导线两端的电压之比为3∶2B ．A 和B 导线两端的电压之比为1∶2C ．A 和B 导线的横截面积之比为2∶3D ．A 和B 导线的横截面积之比为1∶3答案 AD10.在如图5所示电路中，AB 为粗细均匀、长为L 的电阻丝，以A 、B 上各点相对A 点的电压为纵坐标，各点离A 点的距离x 为横坐标，则各点电势U 随x 变化的图线应为( )图5答案 A解析 由U ＝IR x ＝E R ·R L x ＝E Lx ，其中E 、L 均为定值，故U 与x 成正比，A 项正确． 二、非选择题11．(电阻定律的理解与应用)给装在均匀玻璃管内的水银柱加一电压，使通过水银柱的电流为0.1 A ，若将这些水银倒入一个内径为前者2倍的玻璃管内，接在同一电压上，通过水银柱的电流为多少？答案 1.6 A解析 设水银柱在两种情况下的电阻分别为R 1、R 2，对应的长度、横截面积分别为l 1、l 2，S 1、S 2，由电阻定律得R 1＝ρl 1S 1，R 2＝ρl 2S 2. 在两种情况下水银的体积相同，所以有l 1S 1＝l 2S 2.又因为S 1＝πr 2，S 2＝π(2r )2，所以S 2＝4S 1，l 1＝4l 2，代入公式R ＝ρl S得 R 1＝16R 2由欧姆定律得U ＝R 1I 1＝R 2I 2所以I 2＝16I 1＝1.6 A.12. (电阻定律的理解与应用)工业上采用一种称为“电导仪”的仪器测量液体的电阻率，其中一个关键部件如图6所示，A 、B 是两片面积均为1 cm 2的正方形铂片，间距为d ＝1 cm ，把它们浸没在待测液体中，若通过两根引线加上U ＝6 V 的电压时，测出电流I ＝1 μA ，则这种液体的电阻率为多少？图6答案 6×104 Ω·m解析 R ＝U I ＝610－6Ω＝6×106 Ω 由题意知：l ＝d ＝10－2 m ，S ＝10－4 m 2由电阻定律R ＝ρl S得ρ＝RS l ＝6×106×10－410－2 Ω·m ＝6×104 Ω·m.。

2.6导体的电阻重点突破一、影响导体电阻的因素1.探究导体电阻与其影响因素的定性关系移动滑动变阻器的滑片可以改变它的电阻，这说明导体电阻跟它的长度有关；同样是220 V 的灯泡，灯丝越粗用起来越亮，说明导体电阻跟横截面积有关；电线常用铜丝制造而不用铁丝，说明导体电阻跟它的材料有关.2.探究导体电阻与其影响因素的定量关系探究方案一 控制变量法如图所示，a 、b 、c 、d 是四条不同的金属导体.在长度、横截面积、材料三个因素方面，我们采用控制变量法研究影响电阻的因素，即b 、c 、d 跟a 相比，分别只有一个因素不同：b 与a 长度不同；c 与a 横截面积不同；d 与a 材料不同.图中四段导体是串联的，每段导体两端的电压与它们的电阻成正比，因此，用电压表分别测量a 、b 、c 、d 两端的电压，就能知道它们的电阻之比.探究方案二 逻辑推理法(1)分析导体电阻与它的长度的关系一条长度为l 、电阻为R 的导体，可以看成是由n 段长度同为l 1、电阻同为R 1的导体串联而成.因l ＝nl 1，R ＝nR 1，所以R R 1＝l l 1. (2)研究导体电阻与它的横截面积的关系有n 条导体，它们的长度相同，材料相同，横截面积同为S 1，电阻同为R 1.把它们紧紧地束在一起，组成一根横截面积为S 、电阻为R 的导体.则R ＝R 1n ，S ＝nS 1，所以R R 1＝S 1S. 二、导体的电阻1.同种材料的导体，其电阻R 与它的长度l 成正比，与它的横截面积S 成反比；导体电阻还与构成它的材料有关，这就是电阻定律，写成公式则是R ＝ρl S，式中ρ是比例系数. 2.电阻率：R ＝ρl S，式中ρ是比例系数，它与导体的材料有关，是表征材料性质的一个重要的物理量.在长度、横截面积一定的条件下，ρ越大，导体的电阻越大.ρ叫做这种材料的电阻率.纯净金属的电阻率较小，且随温度的升高而增大；合金的电阻率较大，一般不随温度的变化而变化.达标检测1.在“测定金属丝电阻率”的实验中,由ρ=可知,对实验结果的准确性影响最大的是()A.金属丝直径d的测量B.电压U的测量C.电流I的测量D.金属丝长度l的测量2.在测金属丝的电阻率的实验中,下列说法中错误的是()A.用伏安法测电阻时,可采用电流表外接法B.实验中应调节滑动变阻器,取得多组U和I的值,然后求出电阻平均值C.应选用毫米刻度尺测金属丝的长度三次,然后求出平均长度lD.实验中电流不能太大,以免电阻率发生变化3.利用米尺和如图(甲)所示的器材(其中电流表的内阻为1 Ω,电压表的内阻为5 kΩ)测量一根粗细均匀的阻值约为5 Ω的金属丝的电阻率.(1)用笔画线代替导线,将图中的器材连接成实物电路图,要求尽量避免交叉,电流表、电压表应该选择合适的量程(已知电源的电动势为6 V,滑动变阻器的阻值为0～20 Ω).(2)实验时用米尺测量金属丝的长度示数如图(乙)所示,电流表、电压表的读数如图(丙)所示.由图可以读出金属丝两端的电压U=,流过金属丝的电流I=,金属丝的长度l=.4.在“测定某电阻丝的电阻率”实验中(1)用螺旋测微器测量电阻丝的直径,如图所示,则电阻丝的直径是mm.(2)若用电流表和电压表测量此电阻丝的阻值,两表的示数分别为U,I,测得电阻丝的直径为d,用刻度尺量得其长度为L,则该电阻丝的电阻率ρ=.(3)由于无法估计该电阻丝的电阻值,某同学用伏安法测量此电阻,用图(a)(b)两种电路各测一次,用(a)图所测数据为3.0 V,3.0 mA,用(b)图测得的数据是2.9 V,4.0 mA,由此可知,用图测得R x的误差较小.5. 图(甲)是测量电阻R x的原理图.学生电源输出电压可调,电流表量程选0.6 A(内阻不计),标有长度刻度的均匀电阻丝ab的总长为30.0 cm.(1)根据原理图连接图(乙)的实物图.(2)断开S2,合上S1;调节电源输出电压为3.0 V时,单位长度电阻丝的电压u=V/cm.记录此时电流表A1的示数.(3)保持S1闭合,合上S2;滑动c点改变ac的长度L,同时调节电源输出电压,使电流表A1的示数与步骤(2)记录的值相同,记录长度L和A2的示数I.测量6组L和I值,测量数据已在图(丙)中标出,写出R x与L,I,u的关系式R x=;根据图(丙)用作图法算出R x=Ω.[答案]1. A[解析]:直径d、电压U、电流I和长度l四个物理量对金属丝的电阻率均有影响,但影响最大的是直径d,这是由于计算式中直径为平方形式.2. C[解析]:测量的应是接入电路中的金属丝的有效长度.故选项C错误.3.[解析]: (1)由于金属丝的电阻比电压表的内阻小得多,因此采用电流表外接法;由于金属丝的电阻比滑动变阻器的总电阻要小,因此采用限流式接法;为了保证滑动变阻器起限流作用,滑动变阻器应该连接“A(B),C”或“A(B),D”几个接线柱;由题知电流表应该连接“0.6”接线柱和“-”接线柱,电压表应该连接“3”接线柱和“-”接线柱,具体连线如图所示.(2)由题图(丙)可以看出:电压表选用的量程是0～3 V,所以读数是2.20 V;电流表选用的量程是0～0.6 A,所以读数是0.44 A;米尺的读数是45.0 cm-10.0 cm=35.0 cm.[答案]:(1)图见[解析](2)2.20 V0.44 A35.0 cm4.[解析]:(1)螺旋测微器的读数为d=0 mm+35.0×0.01 mm=0.350 mm.(2)根据电阻公式可得R=ρ=ρ,根据欧姆定律可得R=,联立两式可得ρ=.(3)因为==,==,所以>,电流变化量大,电压表分流对实验的影响大,因此电流表应采用内接法,即应采用图(a)所示实验电路进行实验.[答案]:0.350(a)5. [答案]:(1) (2)0.1(3)6。

第2章 61．下列说法中正确的是()A．据R＝U/I可知，当通过导体的电流不变时，加在电阻两端的电压变为原来的2倍时，导体的电阻也变为原来的2倍B．据R＝U/I可知，通过导体的电流改变，加在电阻两端的电压也改变，但导体的电阻不变C．据ρ＝RS/l可知，导体的电阻率与导体的电阻和横截面积的乘积RS成正比，与导体的长度l成反比D．导体的电阻率与导体的长度l，横截面积S、导体的电阻R皆无关2．用电器距离电源为L，线路上的电流为I，为使在线路上的电压降不超过U，已知输电线的电阻率为ρ.那么，输电线的横截面积的最小值为()A．ρL/R B．2ρLI/UC．U/(ρLI) D．2UL/(Iρ)3．一根阻值为R的均匀电阻丝，在下列哪些情况中其阻值仍为R(设温度不变)() A．当长度不变时，横截面积增大一倍时B．当横截面积不变，长度增加一倍时C．长度和横截面积都缩小一倍时D．当长度和横截面积都扩大一倍时4．我们做电学实验时经常用到电阻箱，关于电阻箱内的电阻是由什么材料制成的，以下猜测可能正确的是()A．纯银B．纯铜C．石墨D．某些金属的合金5．神经系统中，把神经纤维分为有髓鞘和无髓鞘两大类，现代生物学认为，髓鞘是由多层类脂物质——髓质累积而成，具有很大的电阻，经实验测得髓质的电阻率为ρ＝8×106Ω·m.某生物体中某段髓质神经纤维可看做高20 cm、半径为4 cm的圆柱体，当在其两端加上电压U＝100 V时，该神经发生反应，则引起神经纤维产生感觉的最小电流为() A．0.31 μA B．0.62 μAC．0.15 μA D．0.43 μA6．一同学将变阻器与一只6 V,6～8 W的小灯泡L及开关S串联后接在6 V的电源E上，当S闭合时，发现灯泡发光．按右图所示的接法，当滑片P向下滑动时，灯泡将() A．变暗B．变亮C．亮度不变D．可能烧坏灯泡7．甲、乙两根保险丝均为同种材料制成，直径分别是d1＝0.5 mm和d2＝1 mm，熔断电流分别为2.0 A和6.0 A．把以上两根保险丝各取等长一段并联后再接入电路中，允许通过的最大电流是()A．6.0 A B．7.5 AC．10.0 A D．8.0 A8．如下图是横截面积、长度均相同的甲、乙两根电阻丝的I－R图象．现将甲、乙串联后接入电路中，则()A．甲电阻丝两端的电压比乙电阻丝两端的电压小B．甲电阻丝的电阻率比乙电阻丝的电阻率小C．在相同时间内，电流通过乙电阻丝产生的焦耳热少D．甲电阻丝消耗的电功率比乙电阻丝消耗的电功率小9．两个用同种材料制成的均匀导体A、B，其质量相同，当它们接入电压相同的电路时，其电流之比I A∶I B＝1∶4，则横截面积之比S A∶S B为()A．1∶2 B．2∶1C．1∶4 D．4∶110．(2011·西南师大附中高二检测)在“测定金属丝电阻率”的实验中需要测出其长度L、直径d和电阻R.(1)用螺旋测微器测金属丝直径时读数如下图甲，则金属丝的直径为________ mm.(2)若用图乙测金属丝的电阻，则测量结果将比真实值__________．(填“偏大”或“偏小”)(3)用电压表和电流表测金属丝的电压和电流时读数如下图所示，则电压表的读数为________ V，电流表的读数为________ A.11.两根材料相同的均匀导线x和y，x长为l，y长为2l，串联在电路中时，沿长度方向电势变化如右图所示，则x、y导线的横截面积之比为多大？12．某实验小组利用如图所示电路探究一种电阻丝的电阻率．均匀电阻丝(总阻值在4～5 Ω之间)固定在刻度尺上的两端接线柱a和b上，刻度尺的中间有一个可沿电阻丝滑动的触头c，c的上端为接线柱，触头c与电阻丝通常不接触，当用手按下时，才与电阻丝接触，且可在直尺上读出触点的位置．所用器材为：电压表(0～3 V，电阻约为3 kΩ)、电流表(0～0.6 A，电阻约为0.5 Ω)、电池组(电动势3 V，内阻很小)、保护电阻R0＝1 Ω、螺旋测微器、开关S和导线．实验的主要步骤如下：①用螺旋测微器测得电阻丝的直径为d＝2.000 mm；②正确连接电路，触头C移到右端，合上开关，读出电流表的示数I＝0.5 A；③通过改变滑动变阻器触头c的位置，分别测量出了多组a、c间电阻丝长度L及对应的电压U的数据，并据此在U－L坐标纸上描出了对应的点，如图所示．请你：(1)在U－L坐标纸上绘出U－L图线；(2)若测出U－L图线斜率为k，写出用d、I、k表示的该电阻丝的电阻率表达式ρ＝________；(3)代入有关数据求出该电阻丝的电阻率ρ＝________ Ω·m.。
