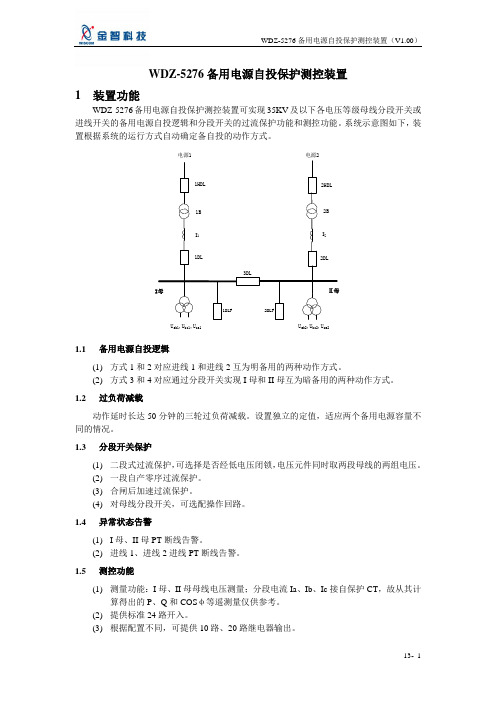

WDZ-5276备用电源自投保护测控装置1装置功能WDZ-5276备用电源自投保护测控装置可实现35KV及以下各电压等级母线分段开关或进线开关的备用电源自投逻辑和分段开关的过流保护功能和测控功能。
系统示意图如下，装置根据系统的运行方式自动确定备自投的动作方式。
电源1电源21.1备用电源自投逻辑(1)方式1和2对应进线1和进线2互为明备用的两种动作方式。
(2)方式3和4对应通过分段开关实现I母和II母互为暗备用的两种动作方式。
1.2过负荷减载动作延时长达50分钟的三轮过负荷减载。
设置独立的定值，适应两个备用电源容量不同的情况。
1.3分段开关保护(1)二段式过流保护，可选择是否经低电压闭锁，电压元件同时取两段母线的两组电压。
(2)一段自产零序过流保护。
(3)合闸后加速过流保护。
(4)对母线分段开关，可选配操作回路。
1.4异常状态告警(1)I母、II母PT断线告警。
(2)进线1、进线2进线PT断线告警。
1.5测控功能(1)测量功能：I母、II母母线电压测量；分段电流Ia、Ib、Ic接自保护CT，故从其计算得出的P、Q和COSφ等遥测量仅供参考。
(2)提供标准24路开入。
(3)根据配置不同，可提供10路、20路继电器输出。
(4)可提供分段开关的遥控跳合闸操作。
(5)可选配操作回路，操作回路功能包括跳圈、合圈、跳位监视、合位监视、跳位信号输出、合位信号输出、控制回路断线输出、保护跳闸输出、合分段输出、遥控跳闸输出、遥控合闸输出、手动跳闸输入、手动合闸输入、DCS跳闸输入、保护跳闸输入、位置联跳或保护联跳输出等。
2功能及原理装置引入两段母线电压（U ab1、U bc1、U ca1、U ab2、U bc2、U ca2），用于有压、无压判别。
引入两段进线电压（U1、U2）作为自投准备及动作的辅助判据，可经控制字选择是否使用。
每个进线开关各引入一相电流（I1、I2），防止PT三相断线后造成自投装置误投，也是为了更好的确认进线开关已跳开。
第十二章 6KV厂用系统WDZ－5200系列综保装置检修规程1 设备简介WDZ-5200系列微机厂用电综合保护测控装置是集保护、测量、计量、控制、通讯于一体的高性能微机综合保护测控装置。
采用逻辑组态技术，可编程输入输出技术，更完善的保护逻辑算法，功能、性能和技术指标处于国内领先水平。
WDZ-5200系列包含以下型号：•WDZ-5211线路保护测控装置•WDZ-5215短线路保护测控装置•WDZ-5226电抗器保护测控装置•WDZ-5231电动机差动保护装置•WDZ-5232电动机保护测控装置•WDZ-5233电动机保护测控装置•WDZ-5241变压器差动保护装置•WDZ-5242变压器保护测控装置•WDZ-5243变压器保护测控装置•WDZ-5271电压互感器保护测控装置•WDZ-5283线路测控装置•WDZ-5287多直流测控装置•WDZ-5288多电流测控装置2 设备规范2.1直流电源：220V±20% 或 110V±20%3V，100V交流电压：100/交流电流：5A或1A频率：50Hz2.2 功率消耗直流回路：正常≤15W跳闸≤20W交流电压回路：＜0.5VA/相（额定57.74V时）交流电流回路：＜0.5VA/相（额定5A时）2.3工作环境：环境温度：-10℃～+55℃保证正常工作相对湿度： 5～95%2.4 大气压力：86～106KPa2.5 精确工作范围电流：0.05In～20In电压：0.4V～120V频率：45Hz～55Hzdf/dt：0.03Hz/s～10Hz/s2.6热稳定性2倍额定电流可连续运行10倍额定电流可连续运行10秒40倍额定电流可连续运行1秒2.7定值误差电流及电压定值误差：＜±5％整定值频率定值误差：＜0.02Hz时间定值误差：无延时段：＜30ms±10ms定时限延时段：＜±1％整定时间+30ms反时限延时段：符合反时限曲线2.8 DCS测量接口输出电流满量程Ibm：5A/1A3*100*Ibm功率满量程Pbm：输出范围：4～20mA输出精度：0.5级2.9接点容量跳圈、合圈出口： 0.5～5A自适应（带操作板）跳、合闸出口（常开接点）：5A，DC 220V（吸合）信号出口（常开接点）：1A，DC 220V（吸合）开关量输入：空接点输入，导通电流＜10mA2.10 测量精度电压,电流: 0.5级频率: 0.02HzP,Q,COSΦ: 1级遥信分辨率：＜2ms电能计量精度：0.5级GPS对时精度：＜1ms2.11 通讯RS485：通讯速率 9.6～115.2 kbps可调，支持双网，通讯介质支持屏蔽双绞线以太网：10M工业以太网，RJ45插座，通讯介质为五类非屏蔽双绞线2.12 抗干扰性能能承受GB/T14598.14-1998(idt IEC255-22-2)标准规定的严酷等级Ⅲ的静电放电试验。
WDZ-5200B系列保护测控装置说明书金智科技股份有限公司前言非常感谢您选用江苏金智科技股份有限公司（简称金智科技，股票代码002090）生产的WDZ-5200B系列保护测控装置。
本手册是该系列保护测控装置说明书，期望它能为您的工作带来帮助。
本说明书仅供设计选型参考，与实际产品可能存在细微差别，因此不建议作为工程设计依据。
建议工程设计时向我公司设计人员索取相关设计图纸。
如需相关产品、服务和支持的更多信息，请访问金智科技网站/。
本公司有权对本说明书的内容进行定期变更，恕不另行通知。
变更内容将会补充到新版本的说明书中。
如您需要更新版本，敬请与我公司联系。
_____________________________________________________________版权所有，请勿翻印、复印说明书版本号：V1.12目录第一章WDZ-5200B系列保护测控装置综述第二章WDZ-5211B线路保护测控装置第三章WDZ-5215B短线路综合保护测控装置第四章WDZ-5231B电动机差动保护装置第五章WDZ-5232 B电动机保护测控装置第六章WDZ-5241B变压器差动保护装置第七章WDZ-5242B变压器保护测控装置第八章WDZ-5271B电压互感器保护测控装置第九章WDZ-5281B单线路测控装置第十章WDZ-5284B双母线测控装置第十一章WDZ-5285B单线路测控装置第十二章WDZ-5286B双线路测控装置第十三章WDZ-5287B多直流测控装置第十四章WDZ-5288B多电流测控装置WDZ-5200B系列保护测控装置综述1装置概述WDZ-5200B系列保护测控装置是在基于WDZ-5200系列装置基础上，进行部分修改，用于维护WDZ-400系列装置，安装尺寸和开孔尺寸和WDZ-400装置一致，通讯方式和点表和WDZ-400一致，但需要进行接线重新设计，从而实现现场装置的替换。
WDZ-5200B系列装置型号和WDZ-400系列装置对照表如下：WDZ-5200B系列装置 WDZ-400系列装置WDZ-5211B线路保护测控装置 WDZ-410线路综合保护测控装置WDZ-5215B短线路综合保护测控装置 WDZ-415短线路差动保护装置WDZ-5231B电动机差动保护装置 WDZ-431电动机差动保护装置WDZ-5232B电动机保护测控装置 WDZ-430电动机综合保护测控装置WDZ-5241B变压器差动保护装置 WDZ-441低压变压器差动保护装置WDZ-5242B变压器保护测控装置 WDZ-440低压变压器综合保护测控装置WDZ-5271B电压互感器保护测控装置 WDZ-491电压互感器综合保护测控装置WDZ-5281B单线路测控装置 WDZ-481单线路测控装置WDZ-5284B双母线测控装置 WDZ-488双母线测控装置WDZ-5285B单线路测控装置 WDZ-485单线路测控装置WDZ-5286B双线路测控装置 WDZ-486双线路测控装置WDZ-5287B多直流测控装置 WDZ-489多直流测控装置WDZ-5288B多电流测控装置 WDZ-487多电流测控装置2基本技术参数2.1额定参数直流电源：220V或110V±20%交流电源：220V±20%交流电流：5A或1A交流电压：100/3V或100V额定频率：50Hz2.2功率消耗直流电源回路：正常≤15W，跳闸≤25W交流电流回路：＜0.5V A/相（额定5A时）；＜0.25V A/相（额定1A时）交流电压回路：＜0.5V A/相（额定57.74V时）2.3过载能力2倍额定电流可连续运行10倍额定电流可连续运行10s40倍额定电流可连续运行1s1.5倍额定电压可连续运行2倍额定电压可连续运行10s2.4输出接点跳圈、合圈出口： 0.3～4A自适应（带操作板）跳、合闸出口（常开接点）：5A ，DC220V（吸合）信号出口（常开接点）：5A ，DC220V（吸合）开关量输入：直流220V或110V，导通电流＜10mA2.5精确工作范围电流：0.05In～20In零序电流：10mA～6A电压：0.4V～120V频率：40Hz～65Hz2.6动作时间差动速断：≤20ms，施加二倍整定值比率差动：≤30ms，施加二倍整定值过流速断：≤35ms，施加二倍整定值2.7定值误差电流及电压定值误差：≤±2.5％整定值零序电流误差：≤±2.5％整定值或±1mA定时限定值误差：≤±1％整定时间+35ms反时限定值误差：≤±2.5％理论时间+50ms2.84~20mA测量接口输出范围：4mA～20mA输出精度：±0.5%外接电阻：小于500欧姆2.9测量元件的准确度电流、电压：±0.2%有功功率、无功功率、功率因数：±0.5%硬件电能：±0.5%频率：±0.01Hz直流量（4~20mA、0~5V）：±0.2%2.10事件记录SOE分辨率：≤2msGPS对时精度：≤1ms2.11通信接口和规约RS485：通讯速率 9.6～115.2 Kbps可调，支持双网，通讯介质支持屏蔽电缆CAN：通信速率10K～1Mbps，支持双网，通信介质为屏蔽电缆2.12电磁兼容能承受GB/T 14598.14中规定的严酷等级为IV级的静电放电试验能承受GB/T 14598.10中规定的IV级的快速瞬变干扰试验能承受GB/T 14598.13中规定的III级的脉冲群干扰试验能承受GB/T 14598.9中规定的严酷等级为III级的辐射电磁场干扰试验能承受GB/T 17626.5中规定的严酷等级为IV级的浪涌（冲击）抗扰度试验装置应能承受GB/T 14598.17中规定的严酷等级为III级的射频场感应的传导骚扰抗扰度试验装置应能承受GB/T 14598.19中规定的严酷等级为A级的工频抗扰度试验装置应能承受GB/T 14598.16-2005中规定的A类设备辐射骚扰限值，测量距离3m 装置应能承受GB/T 14598.16-2005中规定的电源端口传导骚扰准峰值及平均值不超过相应限值2.13环境条件环境温度：-10℃～+55℃相对湿度：5%～95%大气压力：80kPa～110kPa极限温度：-25℃～70℃2.14绝缘性能绝缘电阻：≥100 M介电强度：能承受频率为50Hz，历时1min的工频耐压试验冲击电压：直流电源输入回路、交流输入回路、输出触点回路对地，以及回路之间，能承受冲击电压波形为标准雷电波，幅值为5kV、1kV的试验电压2.15机械性能能承受GB/T 7261-2000中规定的严酷等级为1级的振动耐久能力试验和1级的振动响应能力试验能承受GB/T 14537中规定的严酷等级为1级的冲击耐久能力试验和1级的冲击响应能力试验能承受GB/T 14537中规定的严酷等级为1级的碰撞试验2.16故障录波记录故障前5个周波，故障后200个周波，最多可存储16组录波数据。
版本号：V MFC510X-200709-01-B本公司保留对方案、产品版本更新的权利。
产品的详细信息请参阅《技术说明书》和《使用说明书》。
版权所有，请勿翻印、复印。
目录1 概述 (1)2 解决方案 (3)2.1 方案简述 (3)2.2 典型主接线及装置配置说明 (4)2.2.1如何解决切换启动慢的问题？ (6)2.2.2如何解决合闸速度慢的问题？ (7)2.2.3如何保障快切装置功能的发挥？ (8)3 产品特点 (9)4 主要功能 (10)4.1 运行方式 (10)4.1.1三开关运行方式（单母分段接线） (10)4.1.2两开关运行方式（单母方式） (10)4.2 切换功能 (11)4.2.1启动方式 (11)4.2.2切换逻辑顺序 (12)4.2.3实现方式 (13)4.3 去耦合 (13)4.4 切换闭锁/解除 (13)4.5 保护功能 (14)4.6 联切功能 (14)4.7 其他功能 (14)5 设计说明 (16)5.1 开关量输入 (16)5.2 跳合闸出口 (16)5.3 信号出口 (17)5.4 模拟量输入 (17)6 相关产品简介 (19)6.1 WDZ-400EX系列微机厂用电综合保护测控装置 (19)6.2 DCAP-3200EX系列变电站综合保护测控装置 (20)6.3 LPC系列低压综合保护测控装置 (21)附录一：快速切换原理 (23)F1.1快速切换 (23)F1.2同期捕捉切换 (26)F1.3残压切换 (27)F1.4长延时切换 (28)附录二：制造商简介 (29)1概述石化、冶金等大中型工业企业，由于外部电力系统原因，如故障（雷击、短路等）、异常（低频振荡等）、运行方式变化（机组/线路检修、停运等）等，往往会直接或间接地影响工业企业内部供电系统的正常运行；在工业企业内部，由于总降、各级变配电所主设备（如变压器、母线等）发生故障，或负载（如电动机）回路发生故障，也会对内部供电系统造成局部或整体的影响。
WDZ-5211线路保护测控装置1装置功能WDZ-5211线路保护测控装置主要用于10KV及以下馈线的保护和测控。
WDZ-5200系列线路保护装置包括WDZ-5215短线路综合保护测控装置，两者在保护、测控功能的区别见下表所示。
2保护功能及原理2.1过流一段保护过流一段保护可整定经低电压闭锁，当三个线电压中任意一个电压小于低电压闭锁定值，开放经低电压闭锁的过流一段保护。
2.1.1保护动作逻辑框图I a>I gl1I c>I gl1I b>I gl1U min<U dybs2.1.2 保护动作判据⎪⎩⎪⎨⎧<>>dybsgl gl U U t t I I min 11max 式中，I max ：A 、B 、C 相电流（I a ，I b ，I c ）最大值（A ）I a ：A 相电流值（A ） I b ：B 相电流值（A ） I c ：C 相电流值（A ）U min ：AB 、BC 、CA 线电压（U ab 、U bc 、U ca ）最小值（V ） U ab ：AB 线电压（V ） U bc ：BC 线电压（V ） U ca ：CA 线电压（V ）I gl1：过流一段保护动作电流整定值（A ） t gl1：过流一段保护动作时间整定值（s ） U dybs ：低电压闭锁过流电压整定值（V ）2.2过流二段保护过流二段保护可整定经低电压闭锁，当三个线电压中任意一个电压小于低电压闭锁定值，开放经低电压闭锁的过流二段保护。
2.2.1保护动作逻辑框图I a >I gl2I c >I gl2I b >I gl2U min <U dybs2.2.2 保护动作判据⎪⎩⎪⎨⎧<>>dybsgl gl U U t t I I min 22max 式中，I gl2：过流二段保护动作电流整定值（A ）t gl2：过流二段保护动作时间整定值（s ）2.3 过流三段保护 2.3.1保护动作逻辑框图I a >I gl3I c >I gl3I b >I gl32.3.2保护动作判据⎪⎩⎪⎨⎧>>33max gl gl t t I I 式中，I gl3：过流三段保护动作电流整定值（A ）t gl3：过流三段保护动作时间整定值（s ）2.4后加速保护为防止厂用电切换后合闸于故障线路，装置提供了后加速保护。
WDZ-5200系列保护测控装置调试指导版本：试用版编制：朱曙光黄庆建审核：批准：日期：金智科技股份有限公司2010-4-9调试操作流程一、检查接线，装置上电：1、先确保装置供电直流空开在分开位置。
.2、确保万用表的线头插在在公共和电压端，选用直流1000V档，测量装置供电端子之间以及端子和地之间是否存在电压。
并且测量空开电压是否负荷装置供电电压。
（DC110V或DC220V,根据装置选型而定）3、确保无电压后，万用表选用欧姆通档，测量装置电源端子之间及电源端子和地之间是否存在短路。
4、确保无短路情况后，装置可以安全上电。
二、软件版本和工程配置检查：1、软件版本检查：2、工程配置检查：说明：工程配置在出厂调试时已按照工程进行修改，在现场调试时只需进行检查是否符合现场需要，若不符合，则按照下面步骤修改：a、恢复出厂设置：（现场无需修改）主菜单→定值设置→恢复出厂设置，输入密码：2006。
b、工程配置主菜单→调试操作（输入密码2006）→厂家设置，对照工程配置表，对以下几项进行配置：1）I/O配置：配置操作板或I/O板型号。
2）工程选配：CT：5A、1A；现场总线：CAN、PROFIBUS、RS485、以太网；4-20mA输出：一路、二路；PT接入方式：线电压（默认选择）、相电压；CT接入方式：三相、二相；开关位置接入：双位置接入（默认选择）、跳位接入、合位接入。
c、系统设置主菜单→定值设置，对以下几项进行配置（输入密码0001）：1）CAN/RS485：设置为接口检查；（用于方便出厂调试）2）4--20mA输出关联测值：设置为MIa。
d、设置装置时间主菜单→时间设置，修改正常时间即可。
e、检查运行灯：查看运行灯是否为灯常亮，其它灯不亮。
三、精度验证、电能验证、4-20mA调试、脉冲调试（以WDZ－5242带操作板装置为例）1、装置采样：分为两个步骤a、第一步判断电压、电流相序是否接反：Ua、Ub、Uc三相电压各相施加20V、30V、40V，高、低压侧电流IA、IB、IC各相电流施加1A、2A、3A，查看装置对应相测量电压、电流以及保护电压、电流是否跟施加的相同。
第一章WDZ-400系列微机厂用电综合保护测控装置综述1．概述WDZ-400 系列微机厂用电综合保护测控装置是我公司在总结具有丰富运行经验的WDZ-1 ，WDZ-2 ，WDZ-3 系列微机厂用电综合保护装置的基础上，吸收国外先进技术，向广大用户推出的集保护，测量，计量，控制，通讯于一体的高性能微机综合保护测控装置。
该系列保护测控装置以先进的32位高性能嵌入式控制器作为主CPU，采用全隔离的，高速安全的现场总线技术，和大屏幕汉字液显，所有型号均可就地安装在开关柜上，其性能和技术指标处于国内先进水平。
WDZ-400系列包含以下型号：WDZ-410 线路综合保护测控装置WDZ-430 电动机综合保护测控装置WDZ-431 电动机差动保护装置WDZ-440 低压变压器综合保护测控装置WDZ-441 低压变压器差动保护装置WDZ-485 单线路测控装置WDZ-486 双线路测控装置WDZ-487 多电流测控装置WDZ-488 双母线测控装置WDZ-489 多直流测控装置WDZ-491 电压互感器保护测控装置DCAP-4000M 主控单元上述各装置通过现场总线联网后构成DCAP-4000 分布式发电厂电气监控管理系统，如图1.1 所示。
DCAP-4000 发电厂电气监控管理系统参见《DCAP-4000 发电厂电气监控管理系统技术说明书》。
2．特点WDZ-400 系列微机厂用电综合保护测控装置具有以下显著特点：由WDZ-400 系列保护测控装置构成的DCAP-4000 发电厂电气监控管理系统是一个分层分布式系统，它采用一个元件（一个间隔）对应一个装置的分布式设计，可直 接安装在开关柜上， 各间隔功能独立，各装置之间仅通过网络联结， 网络组态灵活,使整个系统的可靠性得到很大提高，任一装置故障仅影响到相对应的元件。
由于使用了安全可靠的现场控制总线技术作为站内通讯层，各装置的信息在通讯层 共享，取消了大量的控制电缆，简化二次接线，减轻CT 、PT 负荷，减少施工难度及维护工作量，节省了大量的人力物力资源，从而大大降低了综合成本。
WDZ-5226电抗器综合保护测控装置1 装置功能WDZ-5226电抗器综合保护测控装置主要用于10KV 及以下电抗器的保护和测控。
2 保护功能及原理2.1差动起动元件装置差动速断和比率差动采用突变量起动元件和过流起动元件，当差动电流发生突变或者差动电流的最大值大于相应的过流定值时，起动元件动作并展宽10s ，开放起动继电器。
2.2差动电流制动电流计算公式按照同名端同在一侧的原则，进行差动电流的计算，即为两侧电流的矢量和；制动电流按照两侧电流绝对值和的一半计算。
差动电流：l h I I DI ∙∙+=制动电流：2/)(l h I I HI ∙∙+=2.3 差动速断保护 2.3.1保护动作逻辑框图I da >I sdI dc >I sdI db >I sd 2.3.2保护动作判据sd I DI >max式中，I sd ：差动速断保护动作电流整定值（A ） 2.4比率差动保护装置采用三折线比率差动原理，其动作曲线如下图所示，第3折线斜率固定为1。
DI Icdqd2.4.1 保护动作逻辑框图HI ≤0.5I e DI>I cdqd0.5I e <HI ≤3I eDI-I cdqd >K×(HI-0.5I e CT 断线HI>3I eDI-I cdqd -K×2.5Ie>HI-3I e2.4.2 保护动作判据()⎪⎩⎪⎨⎧>->⨯--≤<-⨯>-≤>ee e cdqd e e e cdqd e cdqd I HI I HI I K I DI I HI I . I HI K I DI I HI I DI 335.23 505.05.0 式中，I cdqd ：比率差动保护动作电流整定值（A ）I e ：电抗器运行额定电流二次值（A ）2.5二次谐波制动二次谐波制动采用综合相制动的方式，方程如下：max max 2DI K DI xb ⨯>式中DI 2max 为三相差动电流中的二次谐波最大值，DI max 为三相差动电流最大值，K xb为二次谐波制动系数。
WDZ-5276备用电源自投保护测控装置1装置功能WDZ-5276备用电源自投保护测控装置可实现低压400V和10KV及以下中压母线分段开关或进线开关的备用电源自投逻辑和分段开关的过流保护功能和测控功能。
系统示意图如下，装置根据系统的运行方式自动确定备自投的动作方式。
电源1电源2U ab1,U bc1,U ca1U ab2,U bc2,U ca21.1备用电源自投逻辑(1)方式1和2对应进线1和进线2互为明备用的两种动作方式。
(2)方式3和4对应通过分段开关实现I母和II母互为暗备用的两种动作方式。
1.2过负荷减载动作延时长达50分钟的三轮过负荷减载。
设置独立的定值，适应两个备用电源容量不同的情况。
1.3分段开关保护(1)二段式过流保护，可选择是否经低电压闭锁，电压元件同时取两段母线的两组电压。
(2)一段自产零序过流保护。
(3)合闸后加速过流保护。
(4)对母线分段开关，可选配操作回路。
1.4异常状态告警(1)I母、II母PT断线告警。
(2)进线1、进线2进线PT断线告警。
1.5测控功能(1)测量功能：I母、II母母线电压测量；分段电流Ia、Ib、Ic接自保护CT，故从其计算得出的P、Q和COSφ等遥测量仅供参考。
(2)提供标准24路开入。
(3)根据配置不同，可提供10路、20路继电器输出。
(4)可提供分段开关的遥控跳合闸操作。
(5)可选配操作回路，操作回路功能包括跳圈、合圈、跳位监视、合位监视、跳位信号输出、合位信号输出、控制回路断线输出、保护跳闸输出、合分段输出、遥控跳闸输出、遥控合闸输出、手动跳闸输入、手动合闸输入、DCS跳闸输入、保护跳闸输入、位置联跳或保护联跳输出等。
2功能及原理装置引入两段母线电压（U ab1、U bc1、U ca1、U ab2、U bc2、U ca2），用于有压、无压判别。
引入两段进线电压（U1、U2）作为自投准备及动作的辅助判据，可经控制字选择是否使用。
每个进线开关各引入一相电流（I1、I2），防止PT三相断线后造成自投装置误投，也是为了更好的确认进线开关已跳开。
装置引入进线1、进线2和分段开关的位置接点或断路器的辅助接点，用于系统运行方式判别，自投准备及自投动作。
电源进线，直接引1DL、2DL的跳位（TWJ）；如果进线需要变压器高压侧开关跳开（高跳）启动备自投，将1DL和1HDL（进线1变压器高压侧开关）的跳位并联引入，2DL和2HDL（进线2变压器高压侧开关）的跳位并联引入。
将I母需要联跳的开关跳位接点串联引入1DLF，将II母需要联跳的开关跳位接点串联引入2DLF。
分段开关的跳位和合位（HWJ）可以从外部引入；如果应用于10KV、6KV母线开关，可选配操作回路，则开关接点从操作回路直接引入。
装置引入了闭锁方式1自投，闭锁方式2自投，闭锁方式3自投、闭锁方式4自投和自投总闭锁5个闭锁接点输入作为各种运行情况下自投的闭锁。
装置自动动作成功后，是否允许进行下一次动作，可通过控制字“备投动作后自动复归”整定。
装置输出接点有跳进线1、进线2各两付同时动作的接点。
用于跳开1DL（或I母需要联跳的开关）、2DL（或Ⅱ母需要联跳的开关）。
输出合进线1、进线2各两付独立动作的接点，用于1DL、1HDL和2DL、2HDL分时合闸。
输出跳、合3DL的动作接点，可接装置自身操作回路，也可以用外部的操作回路。
输出3轮过负荷减载共3付接点，还有多付备用出口接点，可以整定输出。
信号输出分别为：备投动作、装置闭锁、投入后加速（合分段开关时接点闭合，延时3s断开，供其它装置启动后加速保护）、装置故障、保护动作、保护告警以及2个备用信号接点。
装置电压支持10KV、6KV电压经PT接入，也支持400V电压不经PT直接接入。
2.1进线自投－方式1进线1运行，进线2备用，双母线并列运行，即1DL、3DL在合位，2DL在跳位。
当进线1电源因故障或其他原因被断开后，进线2备用电源应能自动投入。
为了满足这个要求，设计了充电过程，只有在充电完成后才允许自投。
2.1.1充电条件(1)I母、II母均三相有压；(2)进线2电压检查控制字投入时，进线2有压；(3)1DL、3DL在合位，2DL在分位。
经备自投充电时间后充电完成，备自投充电时间可整定。
2.1.2放电条件(1)进线2电压检查控制字投入时，进线2无压，经15s延时放电；(2)2DL合上；(3)有外部闭锁信号“闭锁方式1自投”或“自投总闭锁”；(4)1DL，2DL，3DL的跳位异常；(5)1DL、1DLF、2DLF开关拒跳。
2.1.3动作过程充电完成后，I母、II母均无压，I1无流，U2有压（进线2电压检查控制字投入时），自投起动；经延时t t1，两对进线1跳闸接点动作跳开进线1开关、I母需要联切的开关，进线2跳闸接点动作跳开II母需要联切的开关（联跳II母开关投入时）。
确认1DL跳开、1DLF 跳开（联跳I母开关投入时）和2DLF跳开（联跳II母开关投入时）后，且I母、II母均无压或满足同期条件2（检同期2投入时），分别经t h1、t h2延时合进线2的两对合闸接点。
若“加速备自投方式12”控制字投入，当备自投起动后，若1DL主动跳开（TWJ1为1），则不经延时空跳1DL和需要联切的开关，其后逻辑同上。
同期条件2：进线电压U2大于有压定值，II母U ab2大于无压合闸定值U wy，且两者的相角差小于合闸同期角整定值DG hz。
2.2进线自投－方式2方式2过程同方式1。
进线2运行，进线1备用，双母线并列运行，即2DL、3DL在合位，1DL在跳位。
当进线2电源因故障或其他原因被断开后，进线1备用电源应能自动投入。
2.2.1充电条件(1)I母、II母均三相有压；(2)进线1电压检查控制字投入时，进线1有压；(3)2DL、3DL在合位，1DL在分位。
经备自投充电时间后充电完成。
2.2.2放电条件(1)进线1电压检查控制字投入时，进线1无压，经15s延时放电；(2)1DL合上；(3)有外部闭锁信号“闭锁方式2自投”或“自投总闭锁”；(4)1DL，2DL，3DL的跳位异常；(5)2DL、1DLF、2DLF开关拒跳。
2.2.3动作过程充电完成后，I母、II母均无压，I2无流，U1有压（进线1电压检查控制字投入时），自投起动；经延时t t2，两对进线2跳闸接点动作跳开进线2开关、II母需要联切的开关，进线1跳闸接点动作跳开I母需要联切的开关（联跳I母开关投入时）。
确认2DL跳开、1DLF 跳开（联跳I母开关投入时）和2DLF跳开（联跳II母开关投入时）后，且I母、II母均无压或满足同期条件1（检同期1投入时），分别经t h1、t h2延时合进线1的两对合闸接点。
若“加速备自投方式12”控制字投入，当备自投起动后，若2DL主动跳开（TWJ2为1），则不经延时空跳2DL和需要联切的开关，其后逻辑同上。
同期条件1：进线电压U1大于有压定值，I母U ab1大于无压合闸定值U wy，且两者的相角差小于合闸同期角整定值DG hz。
2.3分段自投－方式3进线1、2运行，两段母线分列运行，即1DL、2DL在合位，3DL在跳位。
当进线1电源因故障或其他原因被断开后，分段开关3DL应能自动合上。
2.3.1充电条件(1)I母、II母均三相有压；(2)1DL、2DL在合位，3DL在分位。
经备自投充电时间后充电完成。
2.3.2放电条件(1)3DL在合位；(2)I、II母均无压，延时15S；(3)有外部闭锁信号“闭锁方式3自投”或“自投总闭锁”；(4)1DL，2DL，3DL的跳位异常；(5)1DL、1DLF开关拒跳；(6)分段开关控制回路断线。
2.3.3动作过程当充电完成后，I母无压、I1无流，II母有压，自投起动；经t t3延时后，两对进线1跳闸接点动作跳开1DL、I母需要联切的开关。
确认1DL跳开和1DLF跳开（联跳I母开关投入时）后，且I母无压或满足同期条件3（检同期3投入时），经t h34延时合上3DL。
若“加速备自投方式34”控制字投入，当备自投起动后，若1DL主动跳开（TWJ1为1），则不经延时空跳1DL和需要联切的开关，其后逻辑同上。
同期条件3：I母U ab1大于无压合闸定值U wy，且两段母线的U ab相角差小于合闸同期角整定值DG hz。
2.4分段自投－方式4进线1、2运行，两段母线分列运行，即1DL、2DL在合位，3DL在跳位。
当进线2电源因故障或其他原因被断开后，分段开关3DL应能自动合上。
2.4.1充电条件(1)I母、II母均三相有压；(2)1DL、2DL在合位，3DL在分位。
经备自投充电时间后充电完成。
2.4.2放电条件(1)3DL在合位；(2)I、II母均无压，延时15S；(3)有外部闭锁信号“闭锁方式4自投”或“自投总闭锁”；(4)1DL，2DL，3DL的跳位异常；(5)2DL、2DLF开关拒跳；(6)分段开关控制回路断线。
2.4.3动作过程当充电完成后，II母无压、I2无流，I母有压，自投起动；经t t3延时后，两对进线2跳闸接点动作跳开2DL、II母需要联切的开关。
确认2DL跳开和2DLF跳开（联跳II母开关投入时）后，且II母无压或满足同期条件3（检同期3投入时），经t h34延时合上3DL。
若“加速备自投方式34”控制字投入，当备自投起动后，若2DL主动跳开（TWJ2为1），则不经延时空跳2DL和需要联切的开关，其后逻辑同上。
同期条件3：II母U ab2大于无压合闸定值U wy，且两段母线的U ab相角差小于合闸同期角整定值DG hz。
2.5过负荷减载备自投动作后，当备用电源容量不足时，应切除一部分次要负荷，以确保供电安全。
本装置的四种备自投方式均可以起动过负荷减载功能，分别由过负荷减载投退控制字“方式12起动过负荷减载”、“方式34起动过负荷减载”整定。
若某方式备自投投入过负荷减载功能，则在该方式备自投动作合上备用开关后，将过负荷减载功能投入。
备自投合闸动作成功后10秒钟内，若备用电源电流（I1或I2）大于过负荷减载电流定值，则减载功能投入，直到备用电源电流小于过负荷联切定值的95%或各轮减载均动作后，过负荷减载才退出，下次备自投动作后才能再次投入。
一共设置三轮过负荷减载，动作延时最长可整定50分钟。
对于两路电源分别设置过负荷减载电流定值，适应两个备用电源容量不同的情况。
2.6分段开关保护－过流一段保护2.6.1保护动作逻辑框图I a>I gl1I c>I gl1I b>I gl1U min<U dybs2.6.2保护动作判据⎪⎩⎪⎨⎧<>>dybsglglUUttIImin11max式中，I gl1：过流一段保护动作电流整定值（A）t gl1：过流一段保护动作时间整定值（s）U dybs：低电压闭锁过流电压整定值（V）2.7分段开关保护－过流二段保护2.7.1保护动作逻辑框图I a>I gl2I c>I gl2I b>I gl2U min<U dybs2.7.2保护动作判据⎪⎩⎪⎨⎧<>>dybsglglUUttIImin22max式中，I gl2：过流二段保护动作电流整定值（A）t gl2：过流二段保护动作时间整定值（s）2.8分段开关保护－接地保护由于一般分段开关均无专用零序CT，装置软件自产零序，cba IIII∙∙∙∙++=3。
