中空玻璃规范24866-99

竭诚为您提供优质文档/双击可除中空玻璃国家规范篇一：中空玻璃新标准新中空玻璃标准即将实行发布日期：20xx-04-12前言本标准与gb/t11944-20xx的主要技术差异为：——删除了中空玻璃常用规格、最大尺寸的规定；—增加了对制造中空玻璃的主要材料密封胶的性能要求；——增加了对叠差的要求；——修改了胶层厚度的要求；——修改了中空玻璃外观要求；——删除了密封性能要求——删除了气候循环耐久性和高温高湿耐久性要求；——增加了加速耐久性要求；—增加了对充气中空玻璃初始气体含量的要求；——增加了对充气中空玻璃气体密封耐久性的要求；——修改了露点的试验方法；——增加了边部密封粘结性能（附录a）、密封材料水分渗透率测试方法（附录b）、干燥剂水分含量测试（附录c）、中空玻璃光学现象及目视质量的说明（附录d）、中空玻璃使用寿命（附录e）本标准的附录a、附录b、附录c为规范性附录，附录d、附录e为资料性附录。

本标准由中国建材工业协会提出；本标准由全国建筑用玻璃标准化技术委员会归口；本标准负责起草单位：秦皇岛玻璃工业研究设计院国家玻璃质量监督检验中心；本标准参加起草单位：本标准主要起草人：本标准所替代标准的历次版本发布情况为：——gb7020-1986、gb11944-1989——gb/t11944-20xx中空玻璃1范围本标准规定了中空玻璃的术语和定义、材料、技术要求、试验方法、检验规则、包装、标志、运输和贮存。

本标准适用于建筑以及冷藏、装饰等建筑以外用的中空玻璃。

本标准不适用于由玻璃之外的其它材料构成的中空玻璃。

2规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅所注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

gb/t1216外径千分尺gb/t8170数值修约规则gb15763.2建筑用安全玻璃：第2部分钢化玻璃gb15763.3建筑用安全玻璃：第3部分夹层玻璃gb11614平板玻璃gb/t18915镀膜玻璃3术语和定义下列术语和定义适用于本标准。

中空玻璃规范中空玻璃是一种由两片玻璃之间经过真空封闭的窗户，中间的空气层有效隔绝了热量和噪声的传导，具有良好的保温和隔音效果。

在中空玻璃的生产和使用过程中，必须按照一定的规范进行，以确保产品的质量和使用效果。

以下是对中空玻璃规范的一些要点描述。

首先，中空玻璃应符合国家相关标准的要求，如国家标准GB/T 11944《中空玻璃技术要求》和建筑用玻璃产品的国家标准GB/T 5726《建筑用玻璃产品》等。

这些标准规定了中空玻璃的尺寸、厚度、强度、透光性、保温和隔音性能等技术指标。

其次，中空玻璃的生产应符合相关工艺规范。

生产过程中，必须严格控制各个环节的质量，包括原材料的选择和检验、玻璃的切割和加工、密封胶的选择和施工等。

同时，还要确保生产线的干净、整洁和安全，并采取相应的措施防止玻璃的损坏和污染。

第三，中空玻璃的安装应按照相关规范进行。

安装过程中，必须根据具体的建筑结构和使用要求选择合适的安装方式和定位方法，确保玻璃的牢固和密封。

安装人员必须经过专业培训和持证上岗，并使用适当的安全防护设备。

第四，中空玻璃的使用和维护也需要遵循相应的规范。

用户在使用中空玻璃时，应根据季节和气温调整玻璃的开启程度和使用方式，以达到舒适的室内环境。

另外，要定期检查和维护中空玻璃，特别是检查密封层是否完好，若有损坏应及时修补或更换。

最后，中空玻璃的报价和销售也要符合相关规范。

销售商应提供符合国家标准的产品，并提供产品的相关技术参数和测试报告。

同时，要明示产品的质保期和售后服务政策，保障用户的权益。

总之，中空玻璃的规范涉及到产品的生产、安装、使用和销售等各个环节。

遵循规范可以确保中空玻璃的质量和效果，保证用户的安全和舒适。

各个相关方应加强对中空玻璃规范的宣传和培训，提高相关人员的专业素质和意识，共同推动中空玻璃行业的发展和进步。

中空玻璃质量检验规范导言：中空玻璃是一种由两片玻璃板和中间隔开的空气腔层组成的建筑玻璃产品。

它具有保温隔热、降低噪音、防紫外线和防结露等优点，被广泛应用于现代建筑中。

为确保中空玻璃的质量，需要进行严格的检验。

本文将介绍中空玻璃质量检验的规范。

一、外观检验外观检验是中空玻璃质量检验的第一步，主要目的是检查玻璃板是否存在表面缺陷、破损或其他可见的问题。

具体的检查事项包括以下几点：1. 检查玻璃板的平整度，要求其表面不得凹凸不平或弯曲。

2. 检查玻璃板的边缘是否完整，不得存在磨损、破损或其他缺陷。

3. 检查玻璃板的表面是否存在气泡、划痕或斑点等问题。

4. 检查玻璃板是否有变形，如弯曲或扭曲等。

二、尺寸检验尺寸检验是中空玻璃质量检验的关键环节，主要目的是确保玻璃板和中空层的尺寸符合要求。

以下是尺寸检验的要点：1. 测量玻璃板的厚度，要求厚度误差在规定范围内。

2. 测量中空层的宽度，要求宽度误差在规定范围内。

3. 检查中空层的平行度，要求平行度误差在规定范围内。

4. 检查中空层的垂直度，要求垂直度误差在规定范围内。

三、密封性检验密封性是中空玻璃的重要性能之一，密封性检验是确保中空层内的气体不泄漏的关键。

以下是密封性检验的要点：1. 在中空玻璃的一侧施加一定的压力，观察是否存在气泡泄漏或气体渗透的情况。

2. 检查密封胶的粘结情况，要求密封胶与玻璃板之间无空隙或脱落现象。

四、保温隔热性能检验保温隔热性能是中空玻璃的主要功能之一，保温隔热性能检验的目的是确保中空玻璃的隔热效果达到要求。

以下是保温隔热性能检验的要点：1. 测量中空玻璃的热传导系数，要求热传导系数在规定范围内。

2. 检测中空玻璃的能量传递系数，要求能量传递系数在规定范围内。

五、安全性能检验安全性能是中空玻璃的重要指标，安全性能检验是确保中空玻璃在使用过程中不易破碎或产生伤害的关键。

以下是安全性能检验的要点：1. 进行冲击试验，要求中空玻璃能够承受规定的冲击力而不破碎。

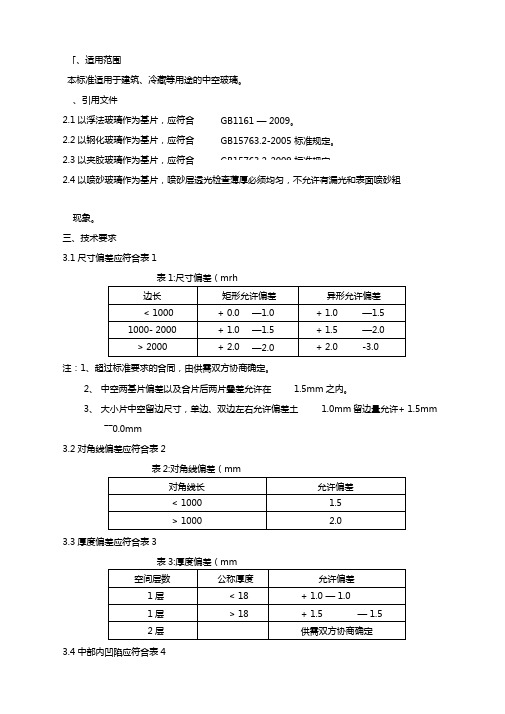

「、适用范围本标准适用于建筑、冷藏等用途的中空玻璃。

、引用文件2.1以浮法玻璃作为基片，应符合 2.2以钢化玻璃作为基片，应符合 2.3以夹胶玻璃作为基片，应符合2.4以喷砂玻璃作为基片，喷砂层透光检查薄厚必须均匀，不允许有漏光和表面喷砂粗现象。

三、技术要求3.1尺寸偏差应符合表1表1:尺寸偏差（mrh注：1、超过标准要求的合同，由供需双方协商确定。

2、 中空两基片偏差以及合片后两片叠差允许在1.5mm 之内。

3、 大小片中空留边尺寸，单边、双边左右允许偏差土1.0mm 留边量允许+ 1.5mm――0.0mm3.2对角线偏差应符合表2表2:对角线偏差（mm3.3厚度偏差应符合表3表3:厚度偏差（mm3.4中部内凹陷应符合表4GB1161 — 2009。

GB15763.2-2005 标准规定。

GB15763.2-2009 标准规定。

表4:内凹陷值（mm注：6mm吕条的中空玻璃凹陷值应不大于 1.5mm3.5干燥剂3.5.1灌充满铝框。

3.5.2从桶中取出部分干燥剂后，必须立即将桶盖好封严。

3.5.3从干燥剂灌装开始起，至该部分铝框全部封好胶为止的时间不得超过1小时。

3.5.4取出未用完的干燥剂严禁倒回原干燥剂桶，取出超过1小时的干燥剂不允许继续使用，只有通过烘烤处理后才能使用。

3.6铝框3.6.1铝框上不允许有水、油或其它污染物。

3.6.2铝框表面不允许氧化、发白。

3.6.3铝框不允许有间断缺孔现象，折弯后出现裂角的不允许使用。

3.7封胶3.7.1 丁基胶压片后应圭寸满铝框与玻璃的接触面，包括角部，其宽度允许偏差土 1.2mm不允许间断。

3.7.2聚硫胶a、向里漏胶超过铝框不允许大于 1.0mmb、圭寸胶宽度（从铝框外缘起测量）为 3.0 — 4.0mmc、外密封胶必须封满，但不允许高出玻璃边。

d、明显的混胶不均匀不得生产，已封胶的必须返修。

e、固化：表面正常固化时间w 8小时。

少量区段未正常固化的必须于 24小时内硬化。

自用中空玻璃质量检验规范（试行）1目的1.1规范中空玻璃来料检验要求,指导检验人员正确的进行检验工作。

1.2保证本公司所购中空玻璃的质量符合要求。

2适用范围2.1本标准适用于公司外购中空玻璃质量要求.2.2本标准是对中空玻璃的质量标准进行了规定。

3名称术语3.1中空玻璃：两片或多片玻璃以有效支撑均匀隔开并周边粘接密封，使玻璃层间形成有干燥气体空间的玻璃制品.（注:其使用寿命一般不少于15年。

）4分类：4.1按形状分类：平面中空玻璃和曲面中空玻璃4.2按中空腔内气体分类：4.2.1普通中空玻璃:中空腔内为空气的中空玻璃。

4.2.2充气中空玻璃：中空腔内充入氩气、氪气等气体的中空玻璃。

5要求：5.1尺寸偏差5.1.1中空玻璃的长度及宽度允许偏差见表1矩形平面中空玻璃对角线差应不大于对角线平均长度的0。

2%，曲面和异形中空玻璃对角线差根据技术文件来定。

5.1.4叠差中空玻璃外道密封胶宽度应≥5mm;复合密封胶条的胶层厚度为8mm±2mm；内道丁基胶层宽度应≥3mm，特殊规格或有特殊要求的产品按合同上的技术文件要求来定。

6。

2 外观质量6.3露点: 中空玻璃的露点应＜—40℃.＊6.4耐紫外线辐照性能＊实验后，试样内表面应无节雾、水气凝结或污染的痕迹且密封胶无明显变形.6.5水气密封耐久性能*水分渗透指数I≤0.25，平均值Iav≤0.206。

6初始气体含量*充气中空玻璃的初始气体含量应在≥85％（v/v）。

6。

7气体密封耐久性*充气中空玻璃经加速耐久性试验后的气体含量应不小于80%（v/v）.7。

检验规则7。

1检验分类7.1。

1型式检验型式检验包括技术要求中的全部检验项目。

7.1。

2出厂检验出厂检验包括外观质量、尺寸偏差、露点、充气中空玻璃的初始气体含量.7。

2组批与抽样7.2。

1组批：采用相同材料、在同一工艺条件下的中空玻璃500块为一批.7.2。

2抽样：产品的外观质量、尺寸偏差按表5从批次中随机抽样进行检验。

中空玻璃质量标准5、要求5.1 材料中空玻璃所用材料应满足中空玻璃制造及性能要求。

5.1.1 玻璃可采用浮法玻璃、夹层玻璃、钢化玻璃、幕墙用钢化玻璃和半钢化玻璃、着色玻璃、镀膜玻璃和压花玻璃等。

浮法玻璃应符合GB 11614的规定，夹层玻璃应符合GB 9962的规定，钢化玻璃应符合GB/T 9963的规定，幕墙用钢化玻璃和半钢化玻璃应符合GB 17841的规定。

其他品种的玻璃应符合相应标准或由供需双方商定。

5.1.2 密封胶密封胶应满足以下要求：（1）中空玻璃用弹性密封胶应符合JC/T 486的规定。

（2）中空玻璃用塑性密封胶应符合有关规定。

5.1.3 胶条用塑性密封胶制成的含有干燥剂和波浪型铝带的胶条，其性能应符合相应标准。

5.1.4 间隔框使用金属间隔框时应去污或进行化学处理。

5.1.5 干燥剂干燥剂质量、性能应符合相应标准。

5.2 尺寸偏差5.2.1 中空玻璃的长度及宽度允许偏差见表2。

表2（单位为毫米）长（宽）度L 允许偏差L<1000 ±21000≤L<2000+2 -3L≥2000±35.2.2 中空玻璃厚度允许偏差见表3表3(单位为毫米)5.2.3 中空玻璃两对角线之差正方形和矩形中空玻璃对角线之差应不大于对角线平均长度的0.2%。

5.2.4 中空玻璃的胶层厚度单道密封胶层厚度为10mm±2mm，双道密封外层密封胶层厚度为5m m~7mm（见图1），胶条密封胶层厚度为8mm±2.0mm（见图2），特殊规格或有特殊要求的产品由供需双方商定。

5.2.5 其他规格和类型的尺寸偏差由供需双方协商决定5.3 外观中空玻璃不得有妨碍透视的污迹、夹杂物及密封胶飞溅现象。

5.4 密封性能20块4mm+12mm+4mm试样全部满足以下两条规格为合格：（1）在试验压力低于环境气压10KPa±0.5KPa下，初始偏差必须≥0.8mm；（2）在该气压下保持2.5h后，厚度偏差的减少应不超过初始偏差的15%。

2010.04实施GB 24266标准有损于建筑幕墙安全———对《中空玻璃用硅酮结构密封胶》标准的技术质疑马启元摘要：GB 24266的适用性区别于采标确定的对应标准,以高模量抵抗结构变形利于防水密封为由，规定结构胶拉伸10%的模量大于0.14MPa ，忽视约束变形产生高应力的危害，不能与建筑规范承载能力极限状态设计原则协调。

中空玻璃边部三面粘结对位移的效应是更高应力和过早破坏，标准不设模量指标上限，也不报告模量，幕墙粘结设计无法按规范验算和选材，高性能结构胶应用受限，弹性差、质地刚硬产品的应用不受约束，粘结结构处于高应力状态将增大中空玻璃外片脱粘坠落伤人毁物的危险。

关键词：玻璃幕墙；中空玻璃；硅酮结构密封胶；标准；技术质疑1前言将要实施的国家标准GB 24266—2009（以下称新标准）规定了模量指标[1]，适用性从本质上区别于采标确定的对应标准。

强调高模量抵抗结构变形有利于结构防水密封，规定结构胶拉伸10%的模量高于0.14MPa ，忽视约束结构变形的有害效应与建筑规范矛盾。

中空玻璃三面粘结结构及不良荷载效应要求低模量结构胶，以保证极限承载能力状态下粘结应力不大于强度设计值。

标准只规定模量下限指标，制约高变位能力高性能结构胶应用，促进弹性差、刚度大、有价格优势的低档产品充斥市场。

高模量结构胶老化、变硬或模量过快增长已是既有幕墙中空玻璃外片脱粘坠落伤人毁物事故的成因，新标准的强制性将影响结构粘结对材料模量的选择，导致粘结体系应力水平失控，对建筑玻璃幕墙耐久安全有害无益。

2新标准的适用性区别于对应标准中空玻璃在隐框幕墙上安装不同于一般应用，外片玻璃承受负风压及变位产生的荷载首先作用于中空玻璃二道密封胶，后经内片玻璃及硅酮结构密封胶传递到建筑结构金属框架（图1），建筑规范规定这种应用的中空玻璃二道密封胶必须是硅酮结构密封胶。

GB 24266规定“本标准适用于结构装配中空玻璃单元第二道密封用硅酮密封胶”，明确“本标准对应于ASTM C1369—2002《结构镶装中空玻璃用二道密封胶》[2]，本标准与ASTM C1369-2002的一致性程度为非等效”。

国际标准建筑用中空夹胶玻璃技术条例正式出版建筑标准化、技术规定标准和认证的国家间的科学-技术委员会莫斯科市前言1 《玻璃研究院》无限股份公司、《工业建筑中央科学研究设计院》无限股份公司和俄罗斯国家建设委员会的标准、技术规定标准和认证管理局，在考虑到《Glastechniche Industrie Peter Lisec GmbH》和《联邦建筑科学-技术认证中心》的基础上制定了此国际标准。

俄罗斯国家建设委员会载入。

2 建筑技术标准和认证的国家间的科学-技术委员会于1999年12月2日采用此国际标准。

4 依据2000年的05月06日№39号俄罗斯国家建设委员会指令，此标准自2001年1月1日起作为俄罗斯联邦国家标准开始实施。

没有俄罗斯国家建设委员会的批准，此标准不能在俄罗斯联邦境内作为正式刊物全部或者部分再版、不能被规定印刷份数并进行传播。

ISBN5-88111-067-6 俄罗斯国家建设委员会，2000目录1 应用领域 (1)2 标准文献 (2)3 类别、主要参数和尺寸 (3)4技术总要求 (8)5 验收规则 (14)6 检查方法 (17)7 运输和保存 (27)8 生产、设计、安装和维护推荐书 (29)9生产者的保证 (31)附件A 中空玻璃的光学性能和热工性能 (32)附件Б玻璃的最小厚度 (35)附件В中空玻璃的密闭性定义 (36)附件Г关于标准制定人员的信息 (38)建筑用中空夹胶玻璃技术条例采用日期2001年1月1日1 应用领域此标准推广至建筑用夹胶中空玻璃（以下称—中空玻璃），规定用于透明结构的玻璃系统：窗户和门组块、隔墙、采光顶等。

标准不能应用于建筑结构中使用的特殊类型的中空玻璃（防弹玻璃、防火玻璃、玻璃间的空间内带聚合薄膜的玻璃、带有曲线表面的玻璃等）。

本标准的要求是必须的（除文中所述的作为推荐或者参考的其它要求外）。

标准可以用于认证。

2 标准文献在本标准内引用了下列标准文献：国标111-90 单片玻璃。

防弹玻璃前言本标准在技术内容上非等效采用美国UL752:1995<<防弹玻璃>>，并参考英国BS 5051:1988<<防弹玻璃>>，ASTM F1233:1995<<防弹玻璃材料和系统的试验方法>>等标准。

本标准只规定了防弹性能试验方法及要求，其他性能采用GB9656-1996<<汽车用安全玻璃>>和GB9962-1999<<夹层玻璃>>相应条款。

本标准由国家建筑材料工业局提出。

本标准由中国建筑材料科学院玻璃及特种纤维研究所归口。

本标准由中国建筑材料科学研究院及特种纤维研究所负责起草并解释。

本标准参加起草单位：兵器工业民用枪支弹药质量监督检验中心、山东莱阳长城安全玻璃厂、广东伦教汽车玻璃有限公司、中国南方玻璃集团股份有限公司。

本标准主要起草人：石新勇、刘秀敏、莫娇、戴磊、王映洲、李奎书。

1、范围本标准规定了防弹玻璃的分类、性能要求、试验方法、检验规则和包装、标志运输、贮存。

本标准适用于汽车、建筑和其他防弹玻璃。

2、引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。

本标准出版时，所示版本均为有效。

所有标准都会被修订，使用本标准的各方应探讨使用下列标准的最新版本的可能性。

GB/T 6544-1986 瓦楞纸板GB 9656-1996 汽车用安全玻璃（可供认证用）GB 9962-1999 夹层玻璃(eqv JIS R3205:1989)GB 11614-1999 浮法玻璃GB/T 17340-1998 汽车安全玻璃的形状及外观JC/T 512-1993 汽车安全玻璃包装JC/T 632-1996 汽车安全玻璃术语3、定义本标准采用JC/T632的定义及下列定义。

3.1 L类防弹玻璃L-bullet resistant glazing能够阻挡弹头穿透，受冲击玻璃背面的飞溅物不应穿透测试卡的防弹玻璃。

中空玻璃最新国家标准中空玻璃，作为建筑材料中的重要组成部分，其质量直接关系到建筑的能源消耗、隔热隔音性能以及安全性。

为了规范中空玻璃的生产和应用，国家制定了一系列的标准，以确保中空玻璃产品的质量和性能达到规定的要求。

首先，中空玻璃的国家标准主要包括产品分类、技术要求、试验方法、检验规则和标志、包装、运输、贮存等内容。

其中，产品分类主要根据中空玻璃的结构、材质和用途进行划分，以便于生产和应用单位选择合适的产品。

技术要求主要包括产品的尺寸公差、平整度、透光性、隔热性能、抗风压性能、抗冲击性能等指标，以确保产品的质量和性能符合要求。

试验方法则是针对各项技术要求提出相应的测试方法，以便于对产品进行检测和评定。

检验规则和标志则是对产品质量认证和标识的要求，以便于消费者和监管部门对产品进行监督和管理。

包装、运输、贮存则是对产品的包装、运输和贮存条件提出了相应的要求，以确保产品在生产、运输和使用过程中不受损坏。

其次，中空玻璃的国家标准还规定了产品的质量等级和检验规则。

根据产品的质量和性能，将中空玻璃分为合格品、一等品、二等品和三等品四个等级，以便于对产品进行质量认证和管理。

同时，还规定了对产品进行抽样检验的方法和程序，以确保产品的质量和性能符合要求。

最后，中空玻璃的国家标准还规定了产品的应用范围和注意事项。

根据产品的性能和用途，规定了产品的适用范围和使用要求，以便于用户正确选择和使用产品。

同时，还对产品在使用过程中的注意事项进行了规定，以确保产品的安全和可靠性。

总的来说，中空玻璃的国家标准对产品的质量和性能进行了详细的规定，以确保产品在生产、运输和使用过程中能够达到规定的要求。

同时，也为产品的质量认证和管理提供了依据，以确保产品的质量和性能符合要求。

希望生产和应用单位能够严格按照国家标准生产和使用中空玻璃产品，以确保建筑的能源消耗、隔热隔音性能和安全性能。
