继电保护二次系统接地方案继电保护二次系统接地方案继电保护二次系统接地方案是保障电力系统安全稳定运行的重要环节。
下面我将逐步介绍继电保护二次系统接地方案的制定过程。
第一步是进行系统评估。
在制定接地方案之前，需要评估电力系统的特点和要求。
包括系统的电压等级、负荷情况、故障类型以及对系统安全可靠运行的要求等。
评估结果将为接地方案的制定提供基础。
第二步是确定接地方式。
根据系统评估的结果，我们可以确定最适合的接地方式。
常见的接地方式有低阻接地、中阻接地和高阻接地。
低阻接地适用于对故障电流要求较高的系统，中阻接地适用于对故障电流要求适中的系统，而高阻接地适用于对故障电流要求较低的系统。
第三步是确定接地点位置。
接地点的位置选择对系统的安全运行至关重要。
一般情况下，接地点应选择在离主变或发电机组较近的位置，以保证接地电阻的有效性。
同时，还要考虑到接地点与其他设备之间的距离，以减少接地故障的传播。
第四步是选择接地设备。
根据接地方案，我们需要选择适合的接地设备。
包括接地电阻器、接地开关、接地变压器等。
这些设备应具备良好的导电性能和耐久性，以确保系统的可靠性和稳定性。
第五步是进行接地系统设计。
设计接地系统需要考虑接地电阻计算、接地装置的布置和接线图的绘制等。
接地电阻计算要根据系统的特点和要求，计算出合适的接地电阻值。
接地装置的布置需要合理安排设备的位置和电缆的铺设路径，以提高系统的可靠性和维护性。
接线图的绘制要清晰标注各个设备之间的连接关系，以便维护和故障排除。
第六步是进行系统测试和调试。
在接地系统建设完成后，需要进行测试和调试，以确保系统正常运行和满足设计要求。
测试和调试包括接地电阻测试、接地开关的动作试验以及继电保护装置的功能验证等。
继电保护二次系统接地方案的制定需要充分考虑电力系统的特点和要求，并依次进行系统评估、确定接地方式、确定接地点位置、选择接地设备、进行接地系统设计以及系统测试和调试等步骤。
通过严谨的思考和科学的方法，可以制定出符合系统要求的接地方案，确保电力系统的安全稳定运行。

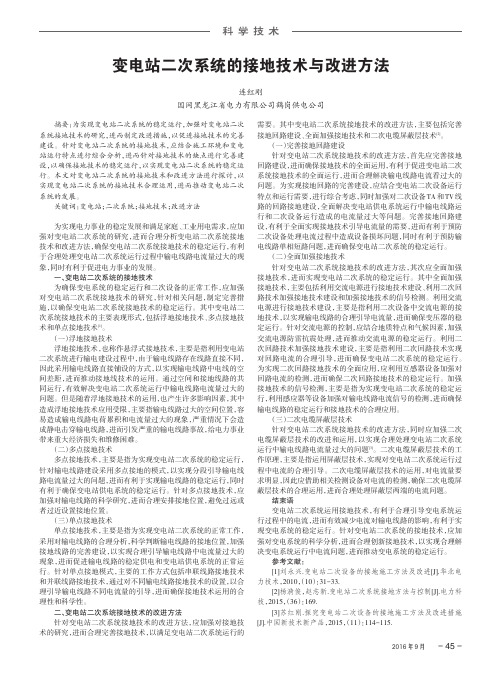

变电站二次系统的接地技术与改进方法连红刚国网黑龙江省电力有限公司鹤岗供电公司摘要：为实现变电站二次系统的稳定运行，加强对变电站二次系统接地技术的研究，进而制定改进措施，以促进接地技术的完善建设。
针对变电站二次系统的接地技术，应结合施工环境和变电站运行特点进行综合分析，进而针对接地技术的缺点进行完善建设，以确保接地技术的稳定运行，以实现变电站二次系统的稳定运行。
本文对变电站二次系统的接地技术和改进方法进行探讨，以实现变电站二次系统的接地技术合理运用，进而推动变电站二次系统的发展。
关键词：变电站；二次系统；接地技术；改进方法为实现电力事业的稳定发展和满足家庭、工业用电需求，应加强对变电站二次系统的研究，进而合理分析变电站二次系统接地技术和改进方法，确保变电站二次系统接地技术的稳定运行，有利于合理处理变电站二次系统运行过程中输电线路电流量过大的现象，同时有利于促进电力事业的发展。
一、变电站二次系统的接地技术为确保变电系统的稳定运行和二次设备的正常工作，应加强对变电站二次系统接地技术的研究，针对相关问题，制定完善措施，以确保变电站二次系统接地技术的稳定运行。
其中变电站二次系统接地技术的主要表现形式，包括浮地接地技术、多点接地技术和单点接地技术[1]。
（一）浮地接地技术浮地接地技术，也称作悬浮式接地技术，主要是指利用变电站二次系统进行输电建设过程中，由于输电线路存在线路直接不同，因此采用输电线路直接铺设的方式，以实现输电线路中电线的空间差距，进而推动接地线技术的运用。
通过空间和接地线路的共同运行，有效解决变电站二次系统运行中输电线路电流量过大的问题。
但是随着浮地接地技术的运用，也产生许多影响因素，其中造成浮地接地技术应用受限，主要指输电线路过大的空间位置，容易造成输电线路电荷累积和电流量过大的现象，严重情况下会造成静电击穿输电线路，进而引发严重的输电线路事故，给电力事业带来重大经济损失和维修困难。
（二）多点接地技术多点接地技术，主要是指为实现变电站二次系统的稳定运行，针对输电线路建设采用多点接地的模式，以实现分段引导输电线路电流量过大的问题，进而有利于实现输电线路的稳定运行，同时有利于确保变电站供电系统的稳定运行。
继电保护二次系统接地方案继电保护系统是电力系统中非常重要的一部分，它负责检测电力系统中的故障和异常情况，并采取相应的控制措施，以保护电力设备的安全运行。
在继电保护系统中，二次回路是连接继电保护设备和电力设备的重要部分，而二次系统的接地方案则是确保其正常运行的关键因素之一、本文将就继电保护二次系统接地方案进行详细介绍。
二次系统接地方案主要涉及到以下几个方面：继电保护设备的接地方式、继电保护设备的接地电阻、二次回路的接地方式以及继电保护系统与其他系统的接地互连等。
首先，继电保护设备的接地方式是一个重要的决策。
一般而言，继电保护设备的接地方式可以选择为直接接地或者通过电阻接地。
直接接地即将继电保护设备的金属外壳与系统的大地进行直接连接，这种方式简单直接，但存在着可能发生电流回流的风险；而通过电阻接地则是通过将继电保护设备的金属外壳与大地之间串联一个电阻来实现，这样能够有效地降低电流回流的可能性。
其次，继电保护设备的接地电阻也是需要进行考虑的因素。
一般而言，继电保护设备的接地电阻应该满足由国家标准规定的要求。
接地电阻的大小直接关系到继电保护系统的灵敏度和可靠性，因此在设计和施工过程中需要对接地电阻进行合理的选择和设计，以满足保护系统的要求。
第三，二次回路的接地方式也是需要进行考虑的因素。
常见的二次回路接地方式有单点接地、多点接地和阻性中性点接地等。
在选择二次回路接地方式时需要综合考虑电力系统的特点、继电保护设备的要求以及对设备的可靠性和经济性等因素进行综合权衡。
不同的接地方式会对继电保护系统的灵敏度、可靠性和抗干扰性等产生不同的影响，因此需要根据具体情况进行选择。
最后，继电保护系统与其他系统的接地互连也是需要进行考虑的因素。
在电力系统中，继电保护系统通常需要与其他系统（如信号系统、报警系统等）进行联锁和互联，因此在设计和施工中需要对继电保护系统与其他系统的接地进行协调和统一，以确保系统的可靠性和完整性。

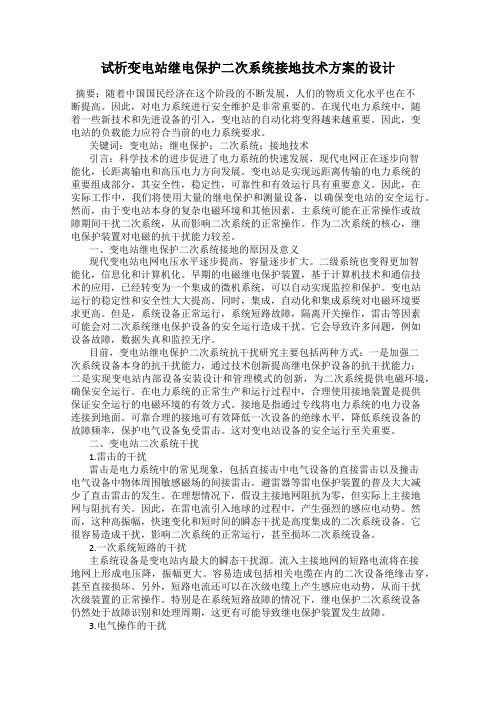

试析变电站继电保护二次系统接地技术方案的设计摘要：随着中国国民经济在这个阶段的不断发展，人们的物质文化水平也在不断提高。
因此，对电力系统进行安全维护是非常重要的。
在现代电力系统中，随着一些新技术和先进设备的引入，变电站的自动化将变得越来越重要。
因此，变电站的负载能力应符合当前的电力系统要求。
关键词：变电站；继电保护；二次系统；接地技术引言：科学技术的进步促进了电力系统的快速发展，现代电网正在逐步向智能化，长距离输电和高压电力方向发展。
变电站是实现远距离传输的电力系统的重要组成部分，其安全性，稳定性，可靠性和有效运行具有重要意义。
因此，在实际工作中，我们将使用大量的继电保护和测量设备，以确保变电站的安全运行。
然而，由于变电站本身的复杂电磁环境和其他因素，主系统可能在正常操作或故障期间干扰二次系统，从而影响二次系统的正常操作。
作为二次系统的核心，继电保护装置对电磁的抗干扰能力较差。
一、变电站继电保护二次系统接地的原因及意义现代变电站电网电压水平逐步提高，容量逐步扩大。
二级系统也变得更加智能化，信息化和计算机化。
早期的电磁继电保护装置，基于计算机技术和通信技术的应用，已经转变为一个集成的微机系统，可以自动实现监控和保护。
变电站运行的稳定性和安全性大大提高。
同时，集成，自动化和集成系统对电磁环境要求更高。
但是，系统设备正常运行，系统短路故障，隔离开关操作，雷击等因素可能会对二次系统继电保护设备的安全运行造成干扰。
它会导致许多问题，例如设备故障，数据失真和监控无序。
目前，变电站继电保护二次系统抗干扰研究主要包括两种方式：一是加强二次系统设备本身的抗干扰能力，通过技术创新提高继电保护设备的抗干扰能力；二是实现变电站内部设备安装设计和管理模式的创新，为二次系统提供电磁环境，确保安全运行。
在电力系统的正常生产和运行过程中，合理使用接地装置是提供保证安全运行的电磁环境的有效方式。
接地是指通过专线将电力系统的电力设备连接到地面。
变电站继电保护二次系统接地技术分析
杜恒;司雪莹
【期刊名称】《光源与照明》
【年(卷),期】2024()3
【摘要】在电力系统中,变电站尤其是智能变电站对于内部环境要求较高,站内二次系统的运行会受到各种因素的干扰,需要切实做好接地工作。
文章从变电站继电保护的工作原理出发,分析了继电保护二次系统运行中存在的干扰问题,结合二次系统接地技术的作用,对其在变电站继电保护中的应用进行讨论,希望能够为变电站继电保护二次系统的接地改造提供参考。
【总页数】3页(P150-152)
【作者】杜恒;司雪莹
【作者单位】国网江苏省电力有限公司泗洪县供电分公司
【正文语种】中文
【中图分类】TM77
【相关文献】
1.变电站继电保护二次系统接地技术方案的设计探讨
2.变电站继电保护二次系统接地技术方案探究
3.变电站继电保护二次系统接地技术分析
4.变电站继电保护二次系统接地技术分析
5.变电站继电保护二次系统接地技术分析
因版权原因，仅展示原文概要，查看原文内容请购买。

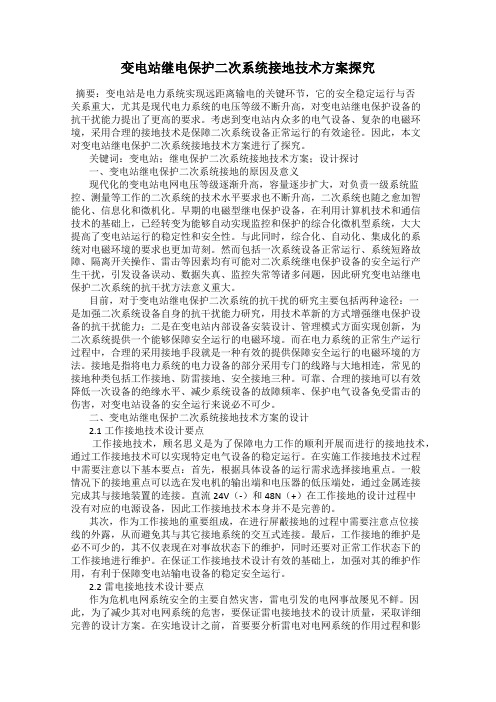

变电站继电保护二次系统接地技术方案探究摘要：变电站是电力系统实现远距离输电的关键环节，它的安全稳定运行与否关系重大，尤其是现代电力系统的电压等级不断升高，对变电站继电保护设备的抗干扰能力提出了更高的要求。
考虑到变电站内众多的电气设备、复杂的电磁环境，采用合理的接地技术是保障二次系统设备正常运行的有效途径。
因此，本文对变电站继电保护二次系统接地技术方案进行了探究。
关键词：变电站；继电保护二次系统接地技术方案；设计探讨一、变电站继电保护二次系统接地的原因及意义现代化的变电站电网电压等级逐渐升高，容量逐步扩大，对负责一级系统监控、测量等工作的二次系统的技术水平要求也不断升高，二次系统也随之愈加智能化、信息化和微机化。
早期的电磁型继电保护设备，在利用计算机技术和通信技术的基础上，已经转变为能够自动实现监控和保护的综合化微机型系统，大大提高了变电站运行的稳定性和安全性。
与此同时，综合化、自动化、集成化的系统对电磁环境的要求也更加苛刻。
然而包括一次系统设备正常运行、系统短路故障、隔离开关操作、雷击等因素均有可能对二次系统继电保护设备的安全运行产生干扰，引发设备误动、数据失真、监控失常等诸多问题，因此研究变电站继电保护二次系统的抗干扰方法意义重大。
目前，对于变电站继电保护二次系统的抗干扰的研究主要包括两种途径：一是加强二次系统设备自身的抗干扰能力研究，用技术革新的方式增强继电保护设备的抗干扰能力；二是在变电站内部设备安装设计、管理模式方面实现创新，为二次系统提供一个能够保障安全运行的电磁环境。
而在电力系统的正常生产运行过程中，合理的采用接地手段就是一种有效的提供保障安全运行的电磁环境的方法。
接地是指将电力系统的电力设备的部分采用专门的线路与大地相连，常见的接地种类包括工作接地、防雷接地、安全接地三种。
可靠、合理的接地可以有效降低一次设备的绝缘水平、减少系统设备的故障频率、保护电气设备免受雷击的伤害，对变电站设备的安全运行来说必不可少。
变电站继电保护二次系统接地技术分析摘要：近年来，我国对电能的需求不断增加，变电站建设越来越多。
为了提升变电站自动化水平，要重视继电保护二次系统接地过程，建构完整的归类分析机制，统筹分析干扰源产生机理和传递路径，从而维持综合管控效率，最大限度地提高接地处理水平。
文章首先对电力继电保护基本概述，其次探讨变电站继电保护二次系统接地技术的实践应用策略，从而提高供电的连续性，避免故障的发生，希望能为保障电厂电网的安全平稳运行提供可借鉴的经验。
关键词：变电站；继电保护；二次系统；接地技术引言保障电厂电网的运行安全，是满足市场电能供应需求的重要前提。
继电保护装置在维护电力设备运行安全中发挥着重要作用。
在电力设备出现危险或异常情况之后，继电保护装置能够及时做出保护动作，并向信息控制中心发出预警信号，从而有效保障电厂的运行安全。
1电力继电保护基本概述继电保护即电力系统自身或者是电力元件出现故障，影响系统安全运行的情况下，能够及时将警告信号发出，或者向直接控制断路器作出跳闸命令的自动化设备。
继电保护装置要想将任务顺利完成，从技术层面来讲，应体现出迅速性、选择性、可靠性、灵敏性。
迅速性即继电保护装置能够将故障尽快切除，尽量使用户、设备处于低电压、大电流运行状态下的时间减少，尽量减少对设备产生的破坏，确保系统能够处于稳定运行的状态；选择性即在电力系统线路、设备出现短路的情况下，继电保护可以将故障线路、故障设备从系统内切除，在故障线路、设备断路器或是保护出现拒动的情况下，通过相邻线路、设备保护切除故障；可靠性即不需要做出动作时，不将动作做出，出现故障设备、故障线路时，及时将其从系统内切除；灵敏性即发生短路或接地故障情况下，继电保护装置需达到一定的灵敏度，一旦出现故障，可以比较迅速地将故障从系统内切除。
2变电站继电保护二次系统接地技术的实践应用策略2.1等电位接地网等电位接地网技术适用于继电装置密集部署的站内房间，包括配电室等房间，使用截面积不小于100mm2的接地铜排作为接地线，通过绝缘子装置，把二次系统接地网和变电站主接地网进行绝缘处理，并通过分散布置接地铜排来保护通信室、集控室等其他区域。
变电站二次继电保护措施研究变电站二次继电保护措施是保护变电站设备和线路以及确保电网安全稳定运行的重要组成部分。
本文将对变电站二次继电保护措施的研究进行探讨。
变电站二次继电保护措施主要包括电流保护、电压保护、频率保护和差动保护。
电流保护主要用于检测电流异常，防止由于电流过载造成的设备烧毁和事故发生。
电压保护用于检测电压异常，防止由于电压过高或过低造成的设备损坏和系统故障。
频率保护主要用于检测电网频率异常，防止电网频率失稳和系统运行异常。
差动保护主要用于检测电流差异，防止设备故障和事故发生。
变电站二次继电保护措施需要依靠可靠的保护装置和传感器来实现。
保护装置主要有保护继电器和保护跳闸装置，能够实时检测电流、电压和频率等参数，并根据预设的保护动作逻辑进行判断和动作。
传感器主要有电流互感器、电压互感器和频率传感器等，用于将原始电流、电压和频率等信号转换为适合保护装置处理的信号。
变电站二次继电保护措施还需要依靠合理的通信系统来实现保护信息的传递和联锁控制。
通信系统主要有保护通信系统和远动通信系统。
保护通信系统用于将保护装置采集的信息传输给主控系统，实现保护信息的集中处理和分析。
远动通信系统用于实现对变电站设备和线路的遥控、遥信和遥测等操作，通过远程控制实现变电站的安全运行。
变电站二次继电保护措施的研究需要考虑多种因素。
需要根据变电站的运行情况和设备特点，确定合适的保护装置和传感器类型和参数。
需要根据电网运行特点和保护要求，确定保护动作逻辑和阈值等参数。
还需要考虑通信系统的可靠性和稳定性，确保保护信息的及时传输和可靠接收。
变电站二次继电保护措施的研究是确保电网安全稳定运行的重要内容，需要结合变电站的运行情况和设备特点，选用合适的保护装置和传感器，并依靠可靠的通信系统实现保护信息的传递和联锁控制。
只有通过科学的研究和合理的应用，才能提高变电站的安全性和可靠性，保障电网的正常运行。
变电站继电保护二次系统接地技术分析霍英杰发布时间：2021-11-07T04:34:02.464Z 来源：《福光技术》2021年17期作者：霍英杰[导读] 在现代社会的发展中，电能作为其中重要的能源，为整个社会系统的运行提供了可靠保障，为了更好地提升电力系统运行的安全性与可靠性，必须采取有效的保护措施，发挥出接地网的优势，实现电力系统的稳定运行。
国网冀北电力有限公司廊坊供电公司河北廊坊065000摘要：在现代社会的发展中，电能作为其中重要的能源，为整个社会系统的运行提供了可靠保障，为了更好地提升电力系统运行的安全性与可靠性，必须采取有效的保护措施，发挥出接地网的优势，实现电力系统的稳定运行。
从目前的电力系统运行来看，接地网事故频发，其中主要的原因就在于接地网设计工作，在整个设计不合理的情况下，不仅会对员工的生命安全产生威胁，同时也会产生较大的国家财产损失。
在目前的电力系统当中，变电站作为其中的重要组成，必须要开展相应的优化工作，实现各个环节之间的高效协作。
所以，在现阶段的变电站接地网设计过程中，通过引入先进的设计理念与方法，可以更好地保障变电站的安全，实现各项设计水平的提升，保障电力系统的安全。
关键词：变电站；继电保护；二次系统接地技术；分析引言实际上，变电站的直流系统，主要是由蓄电池、浮充电装置并联，直接提供给直流负荷的一种大规模的电力运行系统。
在一般正常的情况下，直流系统内部主要电源的正极、负极的母线，对地面是直接绝缘的，一旦当电源的回路发生一丁点接地状况时，通常情况下，并不会直接影响直流系统的稳定、正常、顺利运行。
反之一旦当电路回路发生两点，或者是多点接地的时候，就会直接造成直流系统内诸多电源的正负极出现短路的现象，内部的电源开关与保护会出现误动，或者是拒动的现象。
除此之外，在某些特殊的情况下，一点接地也有可能会直接导致保护误动作出现。
电力系统接地方式在当前电力系统的运行中，接地方式多种多样，这就使得其呈现出较强的复杂性，而针对其中最重要的安全保障环节，主要为接零与接地。
探讨变电站二次接地网及二次接地方式2017年8月至9月期间，云南电网公司组织全网范围内的继电保护专家，对10余座220kV及以上变电站进行二次继电保护精益化检查。
继电保护专家组在检查过程中根据《南方电网电力系统继电保护反事故措施 2014版释义（汇总）V7》要求，开展变电站二次接地网及二次接地检查,发现新站、老站做法差异很大，需要进一步明确变电站二次接地网及二次接地方式，同时对存在差异性的老变电站二次接地网及二次接地整改方式。
综合上述，就220kV及以上变电站二次接地网及二次接地进行如下探讨。
二、二次接地网及二次接地方式存在的问题及处理方法根据《南方电网电力系统继电保护反事故措施 2014版释义（汇总）V7》要求,二次接地网需要沿二次电缆沟道敷设截面不小于100 mm2专用铜排，贯穿主控室、保护室至开关场的就地端子箱、机构箱及保护用结合滤波器等处的所有二次电缆沟，形成室外二次接地网。
该接地网在进入室内时，通过截面不小于100 mm2 的铜缆与室内二次接地网可靠连接；同时在室外场地二次电缆沟内，该接地网各末梢处分别用截面不小于50 mm2 的铜缆与主接地网可靠连接接地。
开关场的端子箱内接地铜排应用截面不小于 50 mm2 的铜缆与室外二次接地网连接。
在主控室、保护室柜屏下层的电缆室内，按柜屏布置的方向敷设首末端连接的专用铜排，形成保护室内的二次接地网。
保护室内的二次接地网经截面不小于 100 mm2 的铜缆在控制室电缆夹层处一点与变电站主地网引下线可靠连接。
但在现场检查过程中继电保护专家组发现根据上述要求，仍然存在诸多问题，现将问题及处理方法总结如下：（一）、静态接地网敷设、连接及接地1、变电站所有保护小室和通信机房装设截面100mm2的静态接地铜排，带绝缘子环网布置。
但主控室独立于通信机房的计算机通信室、直流主屏室、站用电室、10kV高压开关室静态接地方式并未统一，建议按照保护小室的要求执行，全部装设截面为100mm2的静态接地铜排，带绝缘子环网布置。
变电站继电保护二次系统接地技术方案研究作者：李杨
来源：《城市建设理论研究》2013年第27期
摘要：随着我国科技的迅猛发展，生活中对电力的需求也越来越高，在这种社会压力下，电力系统的安全维护也越来越重要。
在电力系统的领域里，很多新的技术和设备也应需而生，变电站的自动化不断普及，使各级变电站的负载能力与当代的电力需求接轨，变电设备的技术更新无论在政策上还是资金上都得到了有力的支持。
变电技术在经过几代电力精英的共同努力下，已经与时俱进，实现数字化、自动化、智能化的变革。
本篇论文主要对变电站继电保护二次系统接地技术方案研究的浅要分析。
关键词：变电站继电保护二次系统接地技术方案分析
Abstract: with the rapid development of science and technology of our country, the life of the power demand is more and more high, in this social pressure, safety and maintenance of electric power system is more and more important. In the power system in the field, many new technologies and equipment should be born, substation automation popularity, make the substation load capacity and the power demand standards, technical updates of substation equipment in terms of policy or funding has been strong support. Substation technology after several generations of the power elite's efforts, has been keeping pace with the times, digitization, automation, intelligent transformation. This paper mainly on substation relay protection two system is connected with the technical plan of the shallow analysis.
Keywords: analysis of two grounding system technical scheme of substation relay protection 中图分类号：TM411+.4 文献标识码：A
变电站继电保护二次系统接地技术包括防雷接地、工作接地和安全接地的完全融合，三者共同发挥作用，才能做到继电保护的全面实施。
随着社会的不断发展，使整个地球的磁场发生紊乱，使得变电站中继电保护的二次系统的接地技术中的电子和微电子设备常常受到干扰，而产生失误，很有可能导致重大事故。
因此在继电保护二次系统接地技术中不仅仅要考虑防雷、工作、安全三个方面，还要考虑来自各方面电子设备的磁干扰，以免出现不必要的失误，提高继电保护二次系统抗干扰的能力。
继电保护的重要性
整个电力系统的安全维护当中应该以“防范”为主的观念，一旦发生重大事故，已是为时已晚，要注重安全措施的维护。
继电保护的用途
当整个电网系统出现故障设备，危及安全运行的时候，例如三相短路、两相短路、单相接地等故障时继电保护就及时跳闸使被保护设备快速脱离电网，以免发生更严重的事故；在电网的运行过程中，如果出现不正常的现象或是设备出现故障，继电保护也会发出警告，以至于能够及早的维护，尽快使系统恢复正常的运转，使变电站的各个工作能够正常进行；继电保护对于电力系统的自动化和远动化及工业生产的自动控制方面的形成也是必不可少的技术。
继电保护的原理
继电保护是运用什么样的原理来实现对于电网的保护，我们从几方面来进行分析。
一方面是因为电路发生故障时，基本上会有电流突增、电压突降以及电流与电压之间的相位角发生变化的现象，继电保护系统抓住了这一特点；另一方面是利用正常与故障，保护内部与外部的各种物理量的差别来实现对于电网的保护，对于电流过大或过低，电压过低、过高或频率降低，电流与电压相位角的非正常，电压与电流比值的非正常，温度升高等，凡是发生非正常的信号都会使继电保护动作，非正常的现象越严重跳闸的速度就越快，及时的防止了事故的发生。
接地设备
接地的概念和意义
接地指的是电气设备的某部分与大地之间做良好的电气连接。
接地设备是由接地体与接地线共同组成的。
接地设备一方面是为了避免人体接触到电气设备释放的意外电力，因此使用接地设备防止人们发生事故。
将电气设备的外壳进行接地，这称之为保护接地也可称为安全接地。
另一方面接地系统也是为了保护电气设备能够正常的运行。
雷电接地技术
雷电一直是危及电网系统的正常运行的重要自然灾害，尤其是对于雷电频发地区和季节要有更为重视的防范设施，雷电接地技术就显得尤为重要。
当雷电击打电力设备时会产生运输电路出现过电压现象，造成输电线路对地或相间出现闪络、损坏变压器以及电气开关设备等现象。
当雷击到变电站时，会造成一次回路受到非正常的电力干扰或者二次系统受到强大的有雷电产生的电磁干扰,电磁干扰会通过输电线路传导、感应、辐射等途径侵入到二次系统中的电力电子元件上,使变电站整个二次系统出现故障以致无法正常运行，甚至会损坏变电站二次系统的电力设备，为变电站带来不可估量的损失。
变电站继电保护二次系统接地设备中的雷电接地设备是由接闪器、引下线、接地装置等组成的，接闪器是专门提高抗雷击的金属物件，它可以接受直接的雷击。
接闪器包括避雷针、避雷线、避雷带等多种形式。
在户外的变电站中一般采用避雷针的设备，是电气设备和建筑物处于避雷针的防范范围之内，以避免出现雷击导致电网瘫痪的现象。
避雷设备的选择，应该根据电力设备和变压器的伏秒特性来选择合适的避雷装置。
工作接地
工作接地是指电力系统的某些点为了电气设备的正常工作而做的接地，在电源中性点与接地装置做金属连接，即变电设备运行需要而进行的接地，例如配电变压器低压侧中性点接地,发电机输出端的中性点接地等。
工作接地不针对于直流48v正极或者24v负极电源设备。
例如屏蔽接地就是一种工作接地。
在配电中处于辅助的地位，要注意的是点位接线不能外露，不能与其它接地系统连接，比如直流接地、防静电接地等线混接，更加不能与PE线进行连接。
工作接地在正常情况下或者出现事故的情况下都要进行维护，以保证变电站输电设备的正常运行。
安全接地
安全接地指的是对于电力设施的外壳与大地进行连接，使电气设备外漏的电流顺着安全接地的线路流向大地，防止电气设备对人和动物产生伤害，以保证人和动物的安全。
安全接地的设备的电压要求根据电气设备的电阻决定的，通过人体的电流是由人体的电阻和电气设备所产生的电压所决定的，安全接地的设备就要求电气设备所产生的电压和人体的电阻所形成的电流在人体的安全电流范围之内，这样就可以达到保护人体的作用。
很多小地方的用电设备为了能够安全用电，都进行了接地保护或者接零保护，并没有对漏电这种现象进行防范。
人们应该引起这方面的重视。
例如煤矿井下的电气设备的安全接地保护，在无保护状态时的电压和人体中的电阻所形成的电流远远超过人体安全电流30mA的安全范围，很有可能出现触电事故。
结束语：
变电站中的接地系统也应该遵循相关规定，以保证接地设备能够达到保护电力设备和人体安全的效果。
接地技术的研究应该向着安全稳定和经济高效运行的方向研究，以确保整个网电系统能够高效、经济的运转，以维持日渐需电量增大的社会人群。
接地的保护措施在整个输电过程中是十分重要的，它不仅仅包含了对设备的保护还包扩了对人类和动物的保护，是保证了输电系统的正常运行和人体安全的必要措施。
我们对于变电站继电保护系统接地技术的研究应该不断加深，不断完善。
参考文献：
[1]曹普京.变电站接地系统存在问题及对二次回路的影响[J].山西电力技术.1999(3)
[2]王晓洁.500kv变电站二次系统综合防雷接地技术研究[J].科技资讯.2011(22)
[3]张勇.变电站继电保护二次系统接地技术方案研究[J].华北电力大学.2012（11）
[4]余淑梅.煤矿井下电气设备保护接地 [J].煤炭技术.2012（08）。
