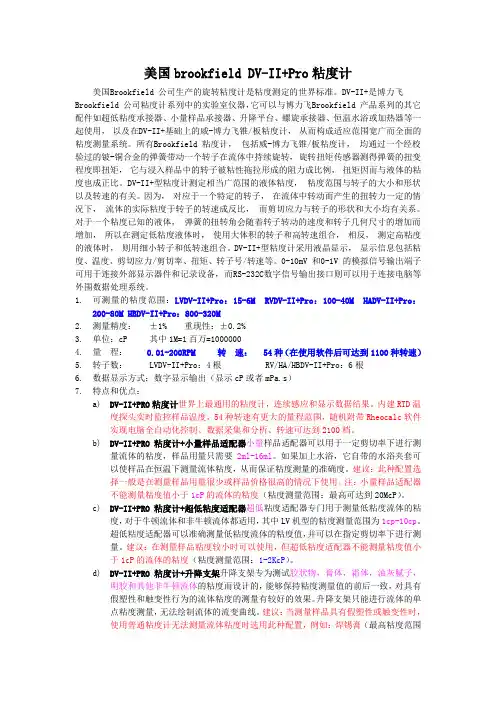

DV-2+Pro数字式粘度计

美国brookfield DV-II+Pro粘度计美国Brookfield 公司生产的旋转粘度计是粘度测定的世界标准。

DV-II+是博力飞Brookfield 公司粘度计系列中的实验室仪器，它可以与博力飞Brookfield 产品系列的其它配件如超低粘度承接器、小量样品承接器、升降平台、螺旋承接器、恒温水浴或加热器等一起使用，以及在DV-II+基础上的威-博力飞锥/板粘度计，从而构成适应范围宽广而全面的粘度测量系统。

所有Brookfield 粘度计，包括威-博力飞锥/板粘度计，均通过一个经校验过的铍-铜合金的弹簧带动一个转子在流体中持续旋转，旋转扭矩传感器测得弹簧的扭变程度即扭矩，它与浸入样品中的转子被粘性拖拉形成的阻力成比例，扭矩因而与液体的粘度也成正比。

DV-II+型粘度计测定相当广范围的液体粘度，粘度范围与转子的大小和形状以及转速的有关。

因为，对应于一个特定的转子，在流体中转动而产生的扭转力一定的情况下，流体的实际粘度于转子的转速成反比，而剪切应力与转子的形状和大小均有关系。

对于一个粘度已知的液体，弹簧的扭转角会随着转子转动的速度和转子几何尺寸的增加而增加，所以在测定低粘度液体时，使用大体积的转子和高转速组合，相反，测定高粘度的液体时，则用细小转子和低转速组合。

DV-II+型粘度计采用液晶显示，显示信息包括粘度、温度、剪切应力/剪切率、扭矩、转子号/转速等。

0-10mV 和0-1V 的模拟信号输出端子可用于连接外部显示器件和记录设备，而RS-232C数字信号输出接口则可以用于连接电脑等外围数据处理系统。

1.可测量的粘度范围：LVDV-II+Pro：15-6M RVDV-II+Pro：100-40M HADV-II+Pro：200-80M HBDV-II+Pro：800-320M2.测量精度：±1% 重现性：±0.2%3.单位：cP 其中1M=1百万=10000004.量程： 0.01-200RPM 转速： 54种（在使用软件后可达到1100种转速）5.转子数： LVDV-II+Pro：4根 RV/HA/HBDV-II+Pro：6根6.数据显示方式：数字显示输出（显示cP或者mPa.s）7.特点和优点：a)DV-II+PRO粘度计世界上最通用的粘度计，连续感应和显示数据结果。

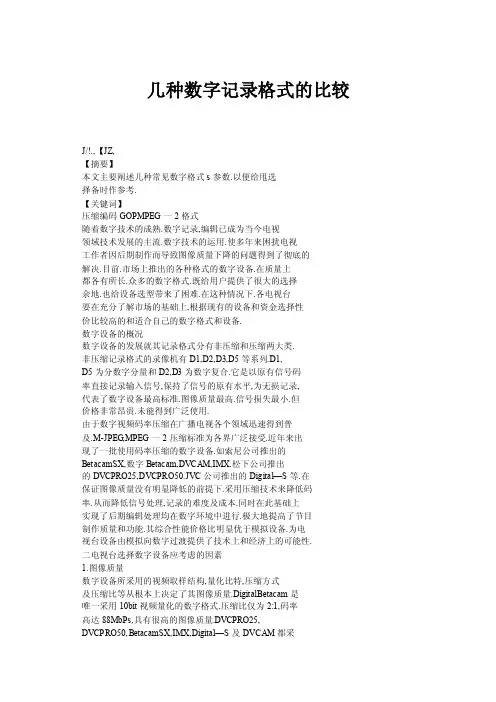

几种数字记录格式的比较J/!.,【JZ,【摘要】本文主要阐述几种常见数字格式s参数.以便给甩选择备时作参考.【关键词】压缩编码GOPMPEG一2格式随着数字技术的成熟.数字记录,编辑已成为当今电视领域技术发展的主流.数字技术的运用.使多年来困扰电视工作者因后期制作而导致图像质量下降的问题得到了彻底的解决.目前.市场上推出的各种格式的数字设备.在质量上都各有所长.众多的数字格式.既给用户提供了很大的选择余地.也给设备选型带来了困难.在这种情况下.各电视台要在充分了解市场的基础上,根据现有的设备和资金选择性价比较高的和适合自己的数字格式和设备.数字设备的概况数字设备的发展就其记录格式分有非压缩和压缩两大类.非压缩记录格式的录像机有D1,D2,D3,D5等系列.D1,D5为分数字分量和D2,D3为数字复合.它是以原有信号码率直接记录输入信号,保持了信号的原有水平,为无损记录,代表了数字设备最高标准.图像质量最高.信号损失最小.但价格非常昂贵.未能得到广泛使用.由于数字视频码率压缩在广播电视各个领域迅速得到普及.M-JPEG,MPEG一2压缩标准为各界广泛接受.近年来出现了一批使用码率压缩的数字设备.如索尼公司推出的BetacamSX,数字Betacam,DVCAM,IMX.松下公司推出的DVCPRO25,DVCPRO50.JVC公司推出的Digital—S等.在保证图像质量没有明显降低的前提下.采用压缩技术来降低码率.从而降低信号处理,记录的难度及成本.同时在此基础上实现了后期编辑处理均在数字环境中进行.极大地提高了节目制作质量和功能.其综合性能价格比明显优于模拟设备.为电视台设备由模拟向数字过渡提供了技术上和经济上的可能性.二电视台选择数字设备应考虑的因素1.图像质量数字设备所采用的视频取样结构,量化比特,压缩方式及压缩比等从根本上决定了其图像质量.DigitalBetacam是唯一采用10bit视频量化的数字格式.压缩比仅为2:1,码率高达88MbPs,具有很高的图像质量.DVCPRO25,DVCPRO50,BetacamSX,IMX,Digital—S及DVCAM都采用8bit量化.其中DVCPRO25采用4:1:1取样.色度的水平分辨力降低了一半;DVCAM采用4:2:0取样.色度的垂直分辨力降低了一半.其压缩比都为5:1.码率为25Mbps.图像质量较DigitalBetacam要差.但DVCAM能提供与模拟BetacamSP一致的色度带宽.在DVE和色键等操作中效果不比BetacamSP差.DVCPRO50和Digital—S都采用4:2:2取样.压缩比为3.3:1.码率达50Mbps.可以得到较好的图像质量.BetacamSX采用了一种高性价比的压缩编码(运动补偿)方式.采用I帧B帧的压缩方式.但其编辑中的”时域漂移”现象和高达10倍的压缩.使之在多代复制中信号会有一定的损失.MPEGIMX采用I帧MPEG一24:2:2P@ML压缩方式,8bit量化,码率高达50Mbps,图像质量~BetacamSX更胜一筹.在纠错编码方面.BetacamSX所采用的二维RS码中的校验码附加率最高.达到41.7%.误码纠错能力也最强.其他几种格式所采用的Rs码的校验码附加率基本相20042慢代电接技术47中心技术当.接近20%.都有着较强的误码纠错能力.2.兼容性DigitalBetacam与BetacamSX(选择机型)都可重放BetacamSP.IMX(选择机型)可重放BetacamSP/SX/Digi? talBetacam.Digital—S能重放S-VHS.DVCPRO25能重放DV 格式,DVCPRO50能重放DVCPRO25/DV.DVCAM则能与DV格式双向兼容.有些机型可重放DVCPRO25.3.可靠性数字磁带录像机因记录数据率高,都采用场分段记录方式.因而磁鼓转速很快.DigitalBetacam,BetacamSX及Digital-S的磁鼓转速都为4500转/分钟.IIVlX磁鼓转速为3000转/分钟.而DVCPRO和DVCAM的磁鼓转速高达9000转/分钟.这对伺服系统,走带系统,磁头及机械部件的可靠性是一种考验.Digital Betacanl,IIVlX与BetacamSX都采用和BetacamSP录像机相似的机芯.这种结构的机芯应用较久,成熟可靠.Digital?S采用与S-VHS相同的机芯.DVCPRO与DVCAM都是在民用DV格式上发展起来的,使用1,4英才磁带,其机械结构显得过于精巧, 机芯结构的应用时间也不长.这会增加维护难度.4.系统匹配在一个系统中若混杂多种格式及多种品牌的设备,这会造成信号损失并增加费用.4:2:2的取样结构符合CCIR?601建议的演播室标准.在演播室中应用的数字设备最好采用这种取样结构.5.向高清过渡目前码率压缩高清录像机有索尼的HDCAM,松下的DVCPROHD等.JVC推出的基于Digita1.S的高清格式D9HD.使用与Digital—S相同的磁带.可兼容重放Digital—S.这对将来标清节目资源的利用相当重要.而标清录像机通过增加SD/HD变换板或变换器.也可将SD信号转换为HD信号. 6.接口与数据的高速传送数字录像机都采用sDI作为标准数据接口.此外,各厂家设备还利用高速压缩数据流接口实现2倍速或4倍速的数据传送. 三各种数字格式的综述1.数字Betacam数据格式数字Betacam格式是索尼公司最早投入使用的压缩数字48瑾代电提技iIi2004.2设备,10bit量化,场内压缩,一场为一个GOP(GroupOf Picture),88Mbps视频码流.每一个GOP记录6条磁迹.在数字Betacam中.4通道20bit音频数据可全部记录.数字BetacamiE录的磁迹宽度是模拟的1/3.只有20um.因此在记录的磁迹上加SA T(SupplementalAutomaticTracking)信号.利用此信号进行正确的扫描控制.但价格相对较高.对于资金较紧张的中小电视台来说并不十分可取.数字Betacam视音频处理框图如图1所示.2.BetacamSX的数据格式Betacam—SX是索尼公司盘带结合型数字录像机.它采用了MPEG一2MP@ML的扩展4:2:2P@ML标准.帧间压缩,将两帧(I帧和B帧)图像打包成一个GOP.其中B帧是一种在动作上双向补偿的图像,通过动作预测.大量的冗余信息被删除.因此,该录像机在保证高图像质量的同时有较高的压缩比(10:1),配合硬盘的机型可现场作非线性编辑.对于625/50制式,每个GOP加纠错码后组织成l2条斜磁迹在磁迹的安排上,视频磁迹放在两侧.中间安排8段音频数据和两段系统数据.另外还有三条纵向磁迹,一条辅助磁迹.一条时码磁迹和一条控制磁迹.SX设备配备SDDI(SerialDigital DataInterface)接口的录像机可用同轴电缆以4倍重放速度传送记录的数据.SX设备使用112英寸的金属涂敷带.也可使用BetacamSP磁带记录SX格式的数据原来90分钟的磁带可记录190分钟的节目.SX的磁迹宽度为32mm.S/N比高.数字信号的码率小.SX数字视音频处理方框图如图2所示.图2另外,BetacamSX首次采用了多头跟踪技术.一个录制磁迹分配了两个重放磁头.提高磁迹跟踪能力,使重放可靠性大大地提高.这种技术能在不使用DT磁头的情况下实现变速重放(.1倍到+2倍之间).通过使用多头重放技术,它能在只改变带速而不改变磁鼓转速的情况下,实现磁带到信号处理电路间的高速数据转化.3.IMX的数据格式IMx是索尼公司新推出的标清设备.与松下的DVCPRO50和JVC的Digital—S等产品同一档次.采用MPEG一24:2:*******帧内压缩.8bit量化.50Mbps视频码流.可提供8通道16bit或4通道24bit无压缩音频信号.为将来扩展到多频道,多种语言广播,数据广播等做好了准备.IMX采用新开发的高品质磁头和动态跟踪(DT)技术.提供高稳定性的高密度记录和重放.该设备还装有符合SMPTE 305M标准的SDTI输入/输出接口.可以将MPEG一2数据音频数据,元数据等信号传输到其他录像机或非线性设备.其中IMX格式中M型设备(M200P/M2100P)可兼容重放数字Betacam,BetacamSX,BetacamSP格式的磁带,是真正意义上的多格式兼容.加装选购板BKMW一104可产生1080/1035HDTV格式上变换.IMX视音频记录处理框图如图3所示. 图54.DVCAM数据格式DVCAM设备是索尼公司生产的惟一使用1/4金属带的机型,采用4:2:0压缩技术,8bit量化,25Mbps视频码流,压缩比为5:1,DVCAM格式机型很多,可兼容重放DV格式磁带,有些机型可兼容重放DVCPRO25的磁带(如DSR一2000P).DVCAM格式设备提供了非常复杂的磁迹跟踪伺服,通过拾取ITI数据区的导频信号来保证磁迹的有效跟踪. DVCAM设备SDI标准接口和QSDI接口,QSDI为DVCAM专用接121,提供DVCAM设备之间及Es一7非线性系统之间连接.另外还提供另外符合IEEE1394标准的i-LINK接13. DVCAM还提供了索尼独有的记录数据管理Clinplink系统,在摄像机拍摄时,索引画面和记录数据被存入摄像机的内存中,拍摄完毕退带的瞬间将缩sJ~64倍的索引画面和记录数据存储到磁带的尾部和磁带盒中的半导体存储器里.素材带放到录像机上后,索引画面和记录数据会在几秒钟内被读出并上载到ES一7编辑工作站,编辑人员可迅速将有用素材上载.16KB的磁带可记录198幅索引画面.DVCAM格式的设备价格低,为中小电视台组成低成本高效率的专业级数字制作系统提供了支持.由于采用1,4磁带,机芯设计比较精密,磁鼓转速很快,记录磁迹窄,维修维护成本高.DVCAM田4格式数据处理框图如图4所示.5.DVCPRO数据格式DVCPRO采用DV压缩方式,利用D(以消除空间域上的冗余,以运动估值与运动补偿消除图像时间上的冗余,从而达到压缩视频数据的目的.但由于缺少帧间压缩处理,在相同的数码率时,图像质量低于MPEG一2.目前.用于广播电视的DVCPRO的机型主要有两种,一种是DVCPRO25,一种是DVCPRO50,DVCPRO25是4:1:1采样.8bit量化,数码率为25MbpsDVCPRO50采用两组2:1:1芯片并进行运算来达~iJ4:2:2 采样,50Mbps码流.兼容重放DVCPRO25格式.两种机型都采用1/4金属带,但单位时间的走带速度和记录数据有所不同. DVCPR0还可以重放DVCAM和DV磁带,只要在设备选项中选择FORMA TSEL—下的相应格式,不过在重放和编辑DV带时需加AJ.CS75磁带适配器.DVCPRO开放性大,采用IEEE1394接口技术,已经和许多生产的非线性设备视频厂家达成共识.实现数字化的链接.由于DVCPRO采用家用DV 机芯,与DVCAM一样对使用环境要求比较高,特别是走带通道设计精密需定期的维护保持清洁,否则会影响走带精度, 导致伺服无法锁定.DVCPRO格式数据处理框图如图5所示. 田5DVCPRO的磁迹格式如图6.一磁带运行方向去磁头记录放大6.Digital—S数据格式Digital—S录像机格式是1995年4月日本JVc公司推出的一种新型的广播专业级数字录像机.它是以S—VHS技术为基20042琨代电茂技ili49T1—3中心技术础开发的具有高效编码数字技术S格式的录像机.它重放S—VHS的图像信号.录像带宽度为l/2英寸.完全按CCIR601标准设计.采用4:2:2取样.以50Mbps的数字取样速度对之进行内部帧编码(M—JPEG).压缩比为3.3:1.走带机构以成熟可靠的S-VHS走带机构为基础.磁鼓尺寸为62mm,分三层.上,下鼓固定,中间鼓旋转带有旋转磁头(与DVW录像机一样).这种形式可以减小磁带张力.编辑录像机的录,放磁头分开且重放磁头超前90度.因此使该机具备先进的图像预读功能.1帧的视频数据在625/50系统中用l2条磁迹予以记录.Digital—S为了确保磁带的互换性.使用了在数字磁迹上三个ITI信号(IT10,ITI1,ITI2)来进行跟踪伺服.以±15度方位角进行记录,磁迹宽度为20m,重放磁头的宽度为磁迹的1.4倍.由于采用了方位角记录.所以不易受相邻磁迹噪声的影响,从而能获得良好的重放图像.在进行插入编辑时.由于残留有上一次相同方位角信号的噪波.其影响较相邻磁迹噪波更为严重.为了解决这一问题.Digital—S在编辑时是采用旋转消磁头抹去大于两条磁迹宽度的信号.再用与磁迹宽度一致的记录磁头加以记录.可在入点与出点处各形成一定的保护带,从而防止了编辑切换点处的图像质量劣化.Digital—S的视音频处理框图如图7.表图7四各种数字格式的参数比较聱下面就前面所介绍的几种数字格式的各种参数作比较(625/50).如表1所示.“格式之战”由来已久.对于用户来讲有喜也有忧.喜的是因众多的格式竞争.使各种机器的性能及价格有了选择的余地;忧的是选型不当会给工作带来很多不便,甚至造成积压和浪费.因此,电视台在数字化改造时.应根据具体情况及使用场合选购.要注意资源使用配置的合理性,设备的系统化,开放性,兼容性和运行成本等.并应适当考虑前瞻性.尽量做到物尽其用.以最少的投资.得到最大的效益.口参考文献:【l1《摄像,录像’j电手编辑技术》张琦等编着中国广播电视出皈社【2l《数掌电观中心技术》张琦畅盈昀等编着北京广播学院出I{叵社【3J《数字电视砾理》杜百川编着岫■■_■■■■■■■■■■■●■■■■■■.-_____________一--.IHIIU硼■删■啊u嵋_●啊■矗—IⅡ■蜀■_哪■■■lil■啊■■__髓硇啊——墨日■矗■_圈■码4:2:2分量4:2:2分■4:2:2分■4:2:2分■4:2:0分■4:1:1分■4:2:2分■圈像压缩方式帧内压缩场内压缩帧间压缩帧内压缩帧内压缩帧内压缩帧内压缩DCT方式DCT方式DCT方式DCT方式DCT方式DCT方式D(方式压缩比3-3:l2:ll0:l3-3:l5:l5:l3-3:l视囊码率50Mbps88Mbps18Mbps50Mbps25Mbps25Mbps50Mbps音频标准16bit/48KHz不压20bit/48KHz不压16bit/48KHz不压24bit/48KHz:~.4通16bit/48KHz不压16bit/48KHz不压16bit/48KHz不压缩.4通道缩.4通道缩.4通道道.orl0oit/48KHz~缩.4通道缩,2通道缩,4通道缩.8通道磁带标准1/2金属涂敷带1/2金属带1/2金属带1/2金属带1/4金属带1/4金属粒子带1/4金属粒子带记景时问最长104分124分钟/40分钟194分钟/60分钟220分钟,71分钟184分钟/40分钟123分钟123分钟磁鼓直径62mm81.4mm81.4mm81.4mm21.7mm21.7mm21.7mm磁鼓转速75rps75rps75rps50rps150rps]50rps150rps磁迹数/帧l2条l2条l2条(两帧)8条l2条l2条l2条走带速度57,8mm/s96.7mm/s59.575mm/s64.467mm/s28.246mm/s33.813mm/s33.8l3mm/s磁逮】|f度20in21.7in32Ⅱm21.7Ⅱinl5in18nl18in记景方位角土l5士l5土l5土l5土20土20磁逮倾角5.57.4.62644.4.621.4.626.9.1784.9.1784.■放I陪性兼容重放S-VHS兼容重放Betacam兼容重放Betacam兼容重放SX.DVW.兼容重放DV兼容重放DV兼容重放DVSPSPBAlTA.CAMSPDVCPRO25,圈像质量与DVCt~O标清产品中图像质相当与BVW水平与教字-S.DVCPR050相当与PVW相当与PVW与数字.SIMX卯.IMX相当.较好量最好当.较好水平水平相当,较好磁鼓寿命≥800小时约1000小时约4500小时约4500小时约1500小时≥1500小时≥1500小时50爱代电爱接il;20042。

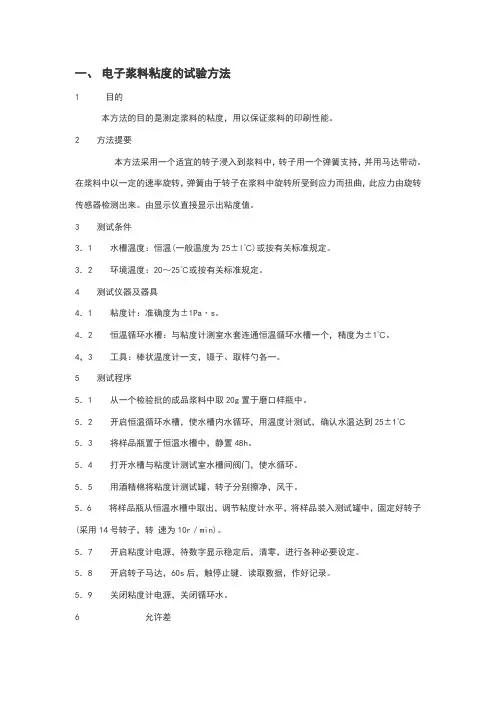

一、电子浆料粘度的试验方法1 目的本方法的目的是测定浆料的粘度，用以保证浆料的印刷性能。

2 方法提要本方法采用一个适宜的转子浸入到浆料中，转子用一个弹簧支持，并用马达带动。

在浆料中以一定的速率旋转，弹簧由于转子在浆料中旋转所受到应力而扭曲，此应力由旋转传感器检测出来。

由显示仪直接显示出粘度值。

3 测试条件3．1 水槽温度：恒温(一般温度为25±l℃)或按有关标准规定。

3．2 环境温度：20～25℃或按有关标准规定。

4 测试仪器及器具4．1 粘度计：准确度为±1Pa·s。

4．2 恒温循环水槽：与粘度计测室水套连通恒温循环水槽一个，精度为±1℃。

4，3 工具：棒状温度计一支，镊子、取样勺各一。

5 测试程序5．1 从一个检验批的成品浆料中取20g置于磨口样瓶中。

5．2 开启恒温循环水槽，使水槽内水循环，用温度计测试，确认水温达到25±1℃5．3 将样品瓶置于恒温水槽中，静置48h。

5．4 打开水槽与粘度计测试室水槽间阀门，使水循环。

5．5 用酒精棉将粘度计测试罐、转子分别擦净，风干。

5．6 将样品瓶从恒温水槽中取出，调节粘度计水平，将样品装入测试罐中，固定好转子(采用14号转子，转速为10r／min)。

5．7 开启粘度计电源，待数字显示稳定后，清零，进行各种必要设定。

5．8 开启转子马达，60s后，触停止键．读取数据，作好记录。

5．9 关闭粘度计电源，关闭循环水。

6 允许差由同一操作者在同一实验室测得的两个试验结果的差不大于±5Pa．s。

7 说明事项7．1 本方法采用的仪器是Brookfield Digital Visco Meter(Modal DV．II)。

使用不同型号的仪器、转子和转速测试浆料粘度，测试结果将不同。

7．2 在装转子时．应使转子一直下到被测液体中，注意不要在浸入时产生气泡，不要使转子和液体容器壁相碰，不要给轴加横向力，以免影响测试结果。

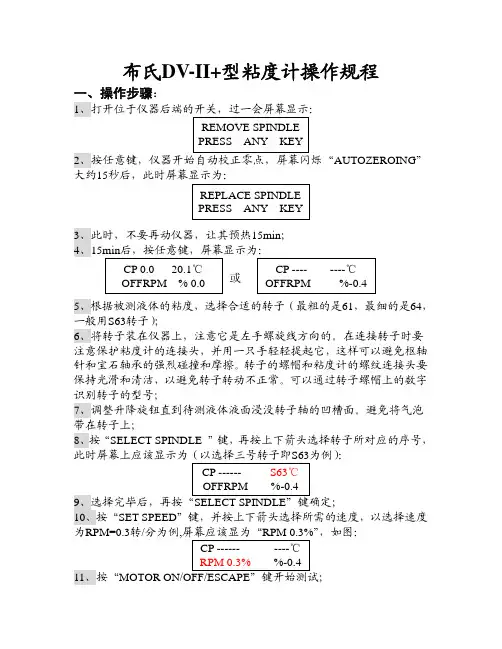

布氏DV-II+型粘度计操作规程一、操作步骤：1、打开位于仪器后端的开关，过一会屏幕显示：REMOVE SPINDLEPRESS ANY KEY2、按任意键，仪器开始自动校正零点，屏幕闪烁“AUTOZEROING”大约15秒后，此时屏幕显示为：REPLACE SPINDLEPRESS ANY KEY3、此时，不要再动仪器，让其预热15min；4、15min后，按任意键，屏幕显示为：或CP ---- ----℃OFFRPM %-0.4CP 0.0 20.1℃OFFRPM % 0.05、根据被测液体的粘度，选择合适的转子（最粗的是61，最细的是64，一般用S63转子）；6、将转子装在仪器上，注意它是左手螺旋线方向的。

在连接转子时要注意保护粘度计的连接头，并用一只手轻轻提起它，这样可以避免枢轴针和宝石轴承的强烈碰撞和摩擦。

转子的螺帽和粘度计的螺纹连接头要保持光滑和清洁，以避免转子转动不正常。

可以通过转子螺帽上的数字识别转子的型号；7、调整升降旋钮直到待测液体液面浸没转子轴的凹槽面。

避免将气泡带在转子上；8、按“SELECT SPINDLE ”键，再按上下箭头选择转子所对应的序号，此时屏幕上应该显示为（以选择三号转子即S63为例）：CP ------ S63℃OFFRPM %-0.49、选择完毕后，再按“SELECT SPINDLE”键确定；10、按“SET SPEED”键，并按上下箭头选择所需的速度，以选择速度为RPM=0.3转/分为例,屏幕应该显为“RPM 0.3%”，如图：CP ------ ----℃RPM 0.3% %-0.411、按“MOTOR ON/OFF/ESCAPE”键开始测试；12、待读数稳定后，即可读值。

以某待测液体在25℃时选择S63转子0.3转/分测试为例，测试结果显示如下：CP 4360025℃RPM 0.3% %5113、测试结束后，按“MOTOR ON/OFF/ESCAPE”键关闭马达，在转子停止转动的情况下，方可卸下或更换转子。

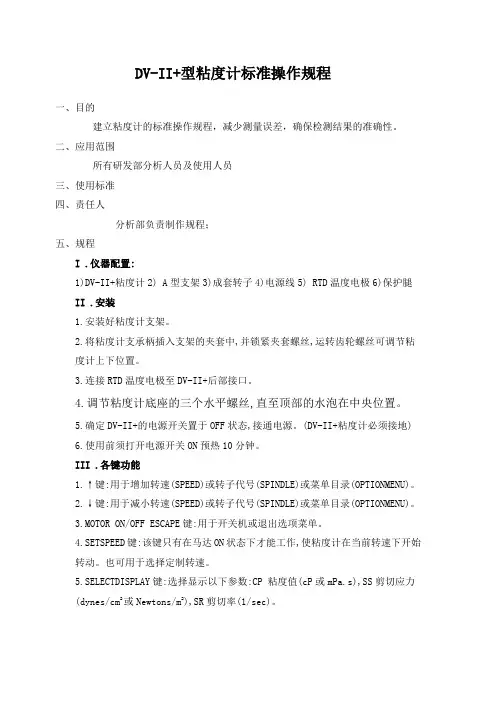

DV-II+型粘度计标准操作规程一、目的建立粘度计的标准操作规程，减少测量误差，确保检测结果的准确性。

二、应用范围所有研发部分析人员及使用人员三、使用标准四、责任人分析部负责制作规程；五、规程I .仪器配置:1)DV-II+粘度计2) A型支架3)成套转子4)电源线5) RTD温度电极6)保护腿II .安装1.安装好粘度计支架。

2.将粘度计支承柄插入支架的夹套中,并锁紧夹套螺丝,运转齿轮螺丝可调节粘度计上下位置。

3.连接RTD温度电极至DV-II+后部接口。

4.调节粘度计底座的三个水平螺丝,直至顶部的水泡在中央位置。

5.确定DV-II+的电源开关置于OFF状态,接通电源。

(DV-II+粘度计必须接地)6.使用前须打开电源开关ON预热10分钟。

III .各键功能1.↑键:用于增加转速(SPEED)或转子代号(SPINDLE)或菜单目录(OPTIONMENU)。

2.↓键:用于减小转速(SPEED)或转子代号(SPINDLE)或菜单目录(OPTIONMENU)。

3.MOTOR ON/OFF ESCAPE键:用于开关机或退出选项菜单。

4.SETSPEED键:该键只有在马达ON状态下才能工作,使粘度计在当前转速下开始转动。

也可用于选择定制转速。

5.SELECTDISPLAY键:选择显示以下参数:CP 粘度值(cP或mPa.s),SS剪切应力(dynes/cm2或Newtons/m2),SR剪切率(1/sec)。

6.ENTER/AUTORANGE键:ENTER键:确认选中的选项。

AUTO RANGE键:按此键可得知所选用转子在当前转速下可测的最大粘度值。

7.SELECTSPINDLE键:按第一下时开始选择转子代号,通过上下箭头键选择合适的转子编号，再按第二下确定。

8.PRINT键:与打印机连接时,用于确定打印或非打印模式。

9.OPTIONS/TAB键:OPTIONS :进入选择菜单。

TAB :当显示出菜单目录时,按该键可反复变换某一菜单的可选条目。

brookfield 博勒飞 DV-E 粘度计和粘度计价格brookfield 博勒飞 DV-E 粘度计 标题：brookfield 博勒飞 DV-E 粘度计DV-E 型粘度计 最便宜的数显粘度计，操作简单，打开开关，旋动旋钮，即可进行测量，不需要计算，可直接从仪器上读取粘度值。

18种转速能够满足不同的测量范围 a)DV-E+粘度计 数字显示，有18种转速可供选择，比表盘粘度计多出8-10种转速，因而有更大的量程可供选择，但在测量低粘度流体上性能和表盘式粘度计没有太大区别。

b)DV-E 粘度计+小量样品适配器 小量样品适配器可以用于一定剪切率下进行测量流体的粘度，样品用量只需要2ml-16ml 。

如果加上水浴，它自带的水浴夹套可以使样品在恒温下测量流体粘度，从而保证粘度测量的准确度。

建议：此种配置选择一般是在测量样品用量很少或样品价格很高的情况下使用。

注：小量样品适配器不能测量粘度值小于1cP 的流体的粘度（粘度测量范围：最高可达到20McP ）...厂家：上海政泓 市场价格： 优惠价格：百度搜索联系brookfield 博勒飞 表盘粘度计 标题：brookfield 博勒飞 表盘粘度计表盘粘度计 最基本的标准粘度计 ■模拟显示扭距%，换算为粘度值 ■安装操作简单 ■备有防爆型 ■价格便宜 ■精度：测量范围的±1% ■重现性：±0.2% 全球最经典的标准粘度计，安装简便，操作简单，价格非常便宜。

a 表盘粘度计： 使用表盘粘度计可以测量各类流体的粘度，通过得到扭矩%，可以很容易的换算成厘泊值。

可以根据不同流体的粘度范围选择不同的机型（粘度测量范围：LVT ：1-2McP RVT ：100-8McP HAT ：200-16McP HBT ：800-64McP ）。

b 表盘粘度计+小量样品适配器 小量样品适配器可以用于一定剪切率下进行测量流体的粘度，样品用量只需要2ml-16ml 。

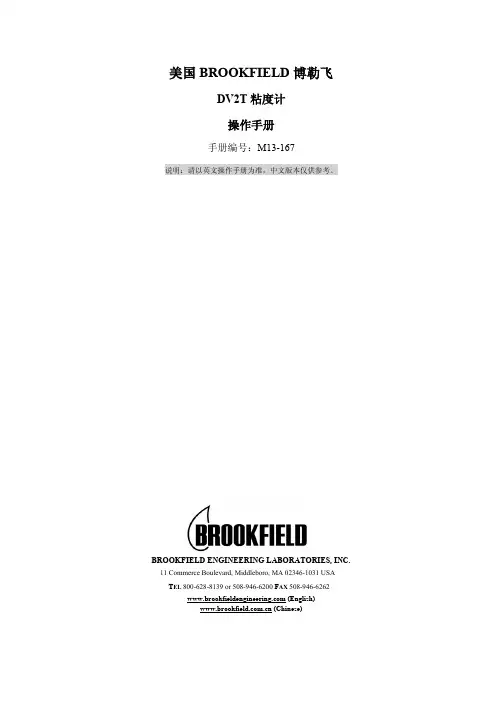

Brookfield DV2T粘度计快速操作指南（此指南仅供参考，不清楚之处请严格以原厂英文手册为准）1 物品清单2 仪器参数3 注意事项4 安装5 菜单及屏幕菜单及图标屏幕介绍6 测量粘度快速开始自动调零编辑方法转子，转速设置数据记录方式结束条件开始测量7 查看结果8 仪器设置Device SetupUser SettingsGlobal SettingsAdmin Function9 PG Flash Softwar 11软件安装软件操作10 仪器校验11 常见故障排除1 物品清单标准型配置清单：粘度计主机1 支架1转子（LV：4 支#61-#64；RV/HA/HB：6 支#2-#7) 电源线（无插头）1护腿（LV/RV：1 个；HA/HB 无护腿）温度探头1黑色手提箱1 软件光盘1U 盘1 触摸笔1操作手册1 转子保护帽12 仪器参数转速0.5~200rpm 测量精度：最大量程的+-1%温度精度：+-1%（-100℃~+149℃）其余+-2% 重复性：最大量程的+-0.2%使用环境：0℃~40℃，20%RH~80%RH 无凝露电压：220V 功率：150W3 注意事项在使用仪器前请务必熟悉这些注意事项，仪器会记录由以下错误引起的故障，不正确的操作将导致您的仪器失去免费保修。

1、插拔仪器后部接线时需要关闭电源(U 盘除外）；2、关闭电源后等待30 秒再开机；3、开机调0 前检查确保仪器水平，卸下转子；4、安装转子时需托起转轴并固定，不左右晃动，转子竖直，使螺纹对准，轻轻旋紧，不可强行用力；4、测量完成后卸下转子再清洁；5、转子为不锈钢材质，不能被碰撞，强掰，转子和主机，线缆均不能用酸碱清洗；4 安装1、安装支架：取出支杆，固定在底座上，将底座下的螺丝用13#扳手拧紧；2、将粘度计主机固定在支架上，拧紧固定螺丝；3、电源线连接：使用国标10A 的三角插头与电源线连接，棕色接火线，蓝色接零线，黄绿色接地线（也可以直接用电脑电源线代替）；4、保持电源开关关闭，将温度探头和电源线接入仪器后部接口；5、调节支架底脚螺丝，使仪器水平，旋下转轴保护帽并保存；安装完成；5 菜单及屏幕菜单及图标回主菜单用户登录仪器设置输入数字按日期排序按名称排序方向键屏幕介绍图1、开机启动画面：显示仪器型号，及软件版本信息图2、自动调零：检查调整仪器前方的水平泡位于中央，移除转轴上的转子，转子保护帽或者其它接头。

DV-II+Pro粘度仪作业指导书一、仪器概述1、仪器用途：DV-II+Pro粘度仪可用于CMC、黄原胶、瓜儿胶等各类溶液的粘度测量。

2、仪器主要技术参数：1）测量范围：粘度范围：LVDV-II+Pro：1-6M cp2) 测量精度：±1% 重现性：±0.2%3）转子数：LVDV-II+Pro：4根4）转速：0.01-200RPM5）环境条件：温度：5℃至35℃;湿度:低于85%二、仪器的操作1、将粘度计安装在支架上，并调节气泡水平2、卸下轴下端的防护帽，打开电源。

3、开机后，屏幕显示本机型号后，滚动后出现Remove spingle press any key（取下转子，按任意键）,按键后，进入AUTO ZERO Viscometer(自动校零) ,replace spingle presss any key (装上转子并按任意键)。

注：仪器自动校零时不要振动台面,也绝不可在校零时安装转子。

校零结束后安装转子；4、按需安装转子通过SELECT SPINDLE 键，在界面上选择转子型号，再按上下键选择转子号，选择后再按SELECT SPINDLE键确认。

5、选择转速按SET SPEED 键，通过上下键选择转速，在按SET SPEED确认。

6、测定待测溶液时，通过调节旋钮，使转子的测量界线（凹槽刻痕处）刚好与溶液相切。

按on 键，开始测定，溶液需在25°C 恒温状态下，且待测溶液中不能有气泡。

7、操作完成后，按“off ”键停止，卸下转子，清洗完毕，保存好。

三、仪器的维护和定期校验1、操作者在使用仪器完毕后，及时做好仪器及周边的卫生清理工作，并填写仪器设备使用记录；2、“定期检验”：该检验主要用于确定是否有必要对仪器进行一次新的调整。

本仪器稳定性能较高，一般要求一年做一次校验。

用已知粘度的标准油作校验，必须使用保护架，600ml烧杯装500ml溶液，且尽可能使扭矩%处于50以上（通过改变转子或转速来实现。

产品展示
详细说明
CAP-2+PRO锥板粘度计
极少量、高剪切锥板粘度计
(国内首创保修两年)
技术指标：
1.用户选配一个锥形转子。

2.CAP-1单速测量，用户可指定转速或CAP-2从5-1000rpm可无级变速。

3.测量范围：20cP至1500000cP。

4.精度：±2%。

5.重现性：0.5%(满量程)。

6.输入电压：110V/220V。

7.输入频率：50Hz/60Hz。

可选配件：
微型打印机,专用粘度恒温水槽,标准油,DV数据采集和程控分析软件。

技术优点：
1.简单易用锥板定位系统。

2.样品清洗方便。

3.单速或无级变速可选。

4.准确控制样品温度。

5.极少量样品。

6.高剪切速率。

7.DV软件自动快速、简便地获得流变曲线。

购买仪器认准河南兄弟仪器设备有限公司。

河南兄弟仪器设备有限公司在仪器产品质量、性能、价格、售后服务等多方面具备无与伦比的市场竞争优势。

BROOKFIELDDV-Ⅱ+ Pro美国BROOKFIELD粘度计DV-Ⅱ+型操作说明昌信科学仪器公司代表美国BROOKFIELD公司，感谢各位使用BROOKFIELD粘度计，该操作说明只是一份简单的使用说明书，详细内容请参照英文说明书。

一.仪器配置：1）DV-Ⅱ+粘度计2）A型支架3）成套转子4）电源线5）RTD温度电极6）保护腿7）装运箱8)DVLOADER软盘9）连接电缆10）说明书二.安装1.如图所示安装好粘度计支架。

2.强粘度计支撑柄插入支架的夹套中，并锁紧夹套螺丝，运作齿轮螺丝，可调节粘度计上下位置。

3.连接RTD温度电极至DV-Ⅱ+后部接口。

4.调节粘度计底座的三个螺丝，直至顶部的水泡在中央位置。

5.确定DV-Ⅱ+的电压开关置于OFF状态，接头电压，（DV-Ⅱ+粘度计必须接地）6.使用前需打开电压开关预热10分钟。

7.如需要，可通过电缆线将仪器与电脑连接。

三.各键功能1. ↑键：用于增加转速（SPEED）或转子代号（SPLNDLE)或菜单目录（OPTIONMENU)。

2. ↓键：用于减小转速（SPEED）或转子代号（SPLNDLE)或菜单目录（OPTIONMENU)。

3.MOTOR ON/OFF/ESCAPE键：用于开始和停止马达运行，ESCAPE用于退出选择菜单。

4.SET SPEED键：该键只有在马达ON状态下才能工作，使粘度计在当前转速下开始转动，也可用于旋转定制转速。

5.SELECTDISPLAY键：选择显示一些参数。

CP 粘度值（cp或mpa.s）SS 剪切应力（dymes/cm2或Newtons/m2)SR 剪切率（1/sec)6.ENTER/AUTO RANGE键：ENTER键，用于执行当前菜单。

AUTO RANGE键：按此键可得知所选用转子在当前转速下可测得的最大粘度值。

7.SELECT SPINDLE键：按第一下时开始选转子代号，按第二下是确定当前选好的转子数。

美国BROOKFIELD 粘度计DV-II+型操作说明美国BROOKFIELD公司感谢各位使用BROOKFIELD黏度计。

该操作说明只是一份简单使用说明,详细内容请参照英文说明书。

I . 仪器配置:1) DV-II+黏度计2) A型支架3) 成套转子4) 电源线5) RTD温度电极6) 保护腿7) 装运箱8) DVLOADER软盘(3-1/2′) 8) 联接电缆9) 说明书请检查您的仪器装置,若有缺损,请向当地代理商索取。

II . 安装1 . 如图所示安装好黏度计支架。

2 . 将黏度计支承柄插入支架的夹套中,并锁紧夹套螺丝,运转齿轮螺丝可调节黏度计上下位置。

3 . 连接RTD温度电极至DV-II+后部接口。

4 . 调节黏度计底座的三个水平螺丝,直至顶部的水泡在中央位置。

5 . 确定DV-II+的电源开关置于OFF状态,接通电源。

(DV-II+黏度计必须接地)6 . 使用前须打开电源开关ON预热10分钟。

7 . 如需要,通过电缆线将DV-II+及电脑相连接。

III . 各键功能1 . ↑键: 用于增加转速(SPEED)或转子代号(SPINDLE)或菜单目录(OPTIONMENU)。

2 . ↓键: 用于减小转速(SPEED)或转子代号(SPINDLE)或菜单目录(OPTIONMENU)。

3 . MOTOR ON/OFF/ESCAPE 键: 用于开始或停止马达运行,ESCAPE用于退出选择菜单。

4 . SET SPEED 键: 该键只有在马达ON状态下才能工作,使黏度计在当前转速下开始转动。

也可用于选择定制转速。

5 . SELECT DISPLAY 键: 选择显示以下参数,CP 黏度值(cP或mPa.s)SS 剪切应力(dynes/cm2或Newtons/m2)SR 剪切率(1/sec)6 . ENTER/AUTO RANGE 键:ENTER键: 用于执行当前菜单。

AUTO RANGE键: 按此键可得知所选用转子在当前转速下可测的最大黏度值。
