光纤拉曼放大技术

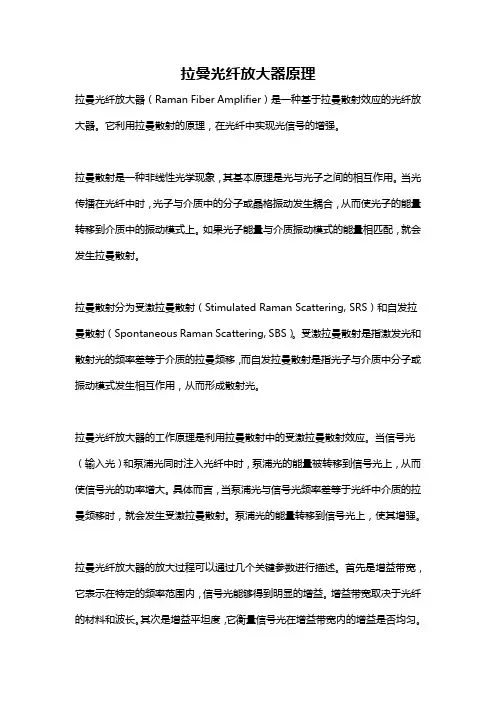

拉曼光纤放大器原理拉曼光纤放大器（Raman Fiber Amplifier）是一种基于拉曼散射效应的光纤放大器。

它利用拉曼散射的原理，在光纤中实现光信号的增强。

拉曼散射是一种非线性光学现象，其基本原理是光与光子之间的相互作用。

当光传播在光纤中时，光子与介质中的分子或晶格振动发生耦合，从而使光子的能量转移到介质中的振动模式上。

如果光子能量与介质振动模式的能量相匹配，就会发生拉曼散射。

拉曼散射分为受激拉曼散射（Stimulated Raman Scattering, SRS）和自发拉曼散射（Spontaneous Raman Scattering, SBS）。

受激拉曼散射是指激发光和散射光的频率差等于介质的拉曼频移，而自发拉曼散射是指光子与介质中分子或振动模式发生相互作用，从而形成散射光。

拉曼光纤放大器的工作原理是利用拉曼散射中的受激拉曼散射效应。

当信号光（输入光）和泵浦光同时注入光纤中时，泵浦光的能量被转移到信号光上，从而使信号光的功率增大。

具体而言，当泵浦光与信号光频率差等于光纤中介质的拉曼频移时，就会发生受激拉曼散射。

泵浦光的能量转移到信号光上，使其增强。

拉曼光纤放大器的放大过程可以通过几个关键参数进行描述。

首先是增益带宽，它表示在特定的频率范围内，信号光能够得到明显的增益。

增益带宽取决于光纤的材料和波长。

其次是增益平坦度，它衡量信号光在增益带宽内的增益是否均匀。

增益平坦度对于传输多个波长的光信号非常重要。

最后是增益峰值，它表示在增益带宽内，信号光获得的最大增益。

增益峰值取决于泵浦光的功率和波长。

与其他光纤放大器相比，拉曼光纤放大器具有几个优点。

首先，它可以实现宽增益带宽和高增益峰值，适用于传输多个波长的光信号。

其次，它具有很高的稳定性和可靠性。

由于拉曼增益是通过光与介质相互作用实现的，不需要激光器或半导体放大器，因此拉曼光纤放大器具有长寿命和低功率损耗。

然而，拉曼光纤放大器也存在一些限制。

拉曼光纤放⼤器⼀拉曼光纤放⼤器1．拉曼光纤放⼤器出现的背景随着光纤通信技术的进⼀步发展，通信波段由C带（1528-1562nm）向L带（1570-1610nm）和S带（1485-1520nm）扩展。

由于光纤制造技术的发展，可消除在1.37µm附近的损耗⾼峰，因此通信波段有望扩展到从1.2µm-1.7µm的宽⼴范围内。

掺铒光纤放⼤器（EDFA）⽆法满⾜这样的波长范围，⽽拉曼光纤放⼤器却正好可以在此处发挥巨⼤作⽤。

另外拉曼放⼤器因其分布式放⼤特点，不仅能够减弱光纤⾮线性的影响，还能够抑制信噪⽐的劣化，具有更⼤的增益带宽、灵活的增益谱区、温度稳定性好以及放⼤器⾃发辐射噪声低等优点。

随着⾼功率⼆极管泵浦激光器和光纤光栅技术的发展，泵浦源问题也得到了较好的解决。

拉曼光纤放⼤器逐渐引起了⼈们的重视，并逐渐在光放⼤器领域占据重要地位，成为光通信领域中的新热点。

2．拉曼光纤放⼤器的⼯作原理受激拉曼散射（SRS）是电磁场与介质相互作⽤的结果。

才能过经典⼒学⾓度解释拉曼散射为：介质分⼦或原⼦在电磁场的策动下做受迫共振，由于介质分⼦具有固有的振荡频率，所以在受迫共振下界将出现频率为策动频率与固有频率的和频和差频振荡，分别对应着反斯v是电磁场的振荡频率，v 是介质分⼦固托克斯分量和斯托克斯分量，如图1所⽰，其中有的振荡频率。

图1 经典拉曼振动谱经典理论⽆法解释反斯托克斯线⽐斯托克斯线的强度弱⼏个数量级且总是先于反斯托克斯线出现的实验结果。

从量⼦⼒学的⾓度能够解释受激拉曼散射。

介质中的分⼦和原⼦在其平衡位置附近振动，将量⼦化的分⼦振动称为声⼦。

⾃发拉曼散射是⼊射光⼦与热声⼦相碰撞的结果。

受激声⼦是在⾃发拉曼散射过程中产⽣的，当⼊射光⼦与这个新添的受激声⼦再次发⽣碰撞时，则再产⽣⼀个斯托克斯光⼦的同时⼜增添⼀个受激声⼦，如此继续下去，便形成⼀个产⽣受激声⼦的雪崩过程。

产⽣受激声⼦过程的关键在于要有⾜够多的⼊射光⼦。

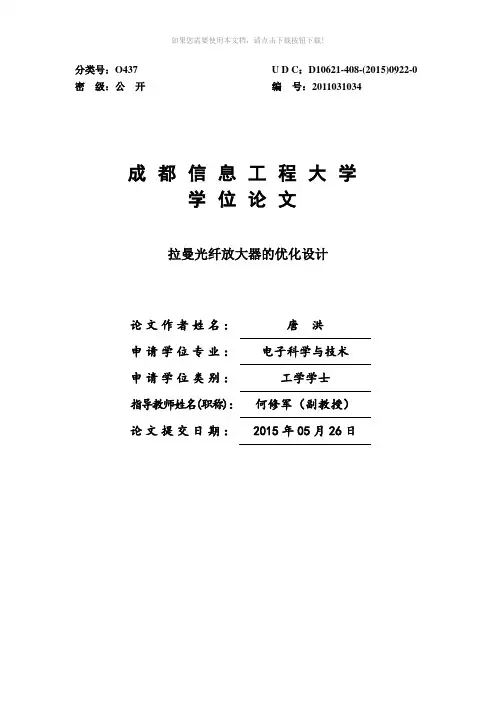

分类号：O437 U D C：D10621-408-(2015)0922-0 密级：公开编号：2011031034成都信息工程大学学位论文拉曼光纤放大器的优化设计论文作者姓名：唐洪申请学位专业：电子科学与技术申请学位类别：工学学士指导教师姓名(职称)：何修军（副教授）论文提交日期：2015年05月26日拉曼光纤放大器的优化设计摘要拉曼光纤放大器(FRA)的工作原理是基于受激拉曼散射，是迄今为止唯一能在1270 nm到1670 nm的全波段上进行光放大的器件。

本文主要介绍了FRA的发展历史和现状，受激拉曼散射效应基本原理，以及拉曼光纤放大器的工作原理。

介绍了其系统构成，包括增益介质，泵浦源，无源器件，并且在其工作原理的基础上，对特性进行分析，包括增益，噪声，偏振相关性，温度等。

根据对基本理论的的理解，运用optisystem软件优化仿真，对于优化仿真，本论文中做到的是通过对拉曼光纤放大器的阵列泵浦波长，泵浦功率，光纤有效作用面积，光纤长度的优化，达到增益的最大值。

关键词：拉曼光纤放大器；受激拉曼散射效应；优化仿真；阵列泵浦Optimal Design of Raman Fiber AmplifierAbstractThe Raman fiber amplifier's working principle is based on the stimulated Raman scattering, which is the only device that can be optically amplified in the full band of 1670 nm to 1270 nm. This paper introduced the history and current situation of the FRA, the basic principle of Raman scattering, and the working principle of Raman fiber amplifier. And its system structure, including the gain medium, pump source and passive components are introduced.On the basis of the working principle, the paper analyses its characteristics, including the gain, noise, polarization dependence, temperature, etc.According to the basic theory of the understanding,it is used optisystem software to optimize simulation. For optimize simulation, the paper is done by array pump's wavelength, power, the fiber area, fiber length optimized in order to achieve maximum gain.Key words: Raman fiber amplifier; stimulated Raman scattering; optimization simulation; array pump目录论文总页数：27页1 引言 (1)2 概述 (1)2.1拉曼光纤放大器主要应用 (1)2.2拉曼光纤放大器的研究方向 (1)2.3拉曼光纤放大器的发展 (2)3 拉曼光纤放大器的原理 (2)3.1拉曼光纤放大器的组成 (2)3.2拉曼光纤放大器的分类 (4)3.3拉曼光纤放大器的原理 (5)3.3.1 受激拉曼散射 (5)3.3.2 拉曼光纤放大器的拉曼增益 (6)3.3.3 拉曼光纤放大器的拉曼阈值 (7)3.3.4 拉曼光纤放大器的特性 (8)4 拉曼光纤放大器的优化仿真 (10)4.1阵列泵浦模型的建立 (10)4.2对泵浦功率的优化 (12)4.3对泵浦波长的优化 (17)4.4对光纤有效作用面积的优化 (19)4.5对光纤长度的优化 (21)结论 (24)参考文献 (24)致谢 (26)声明 (27)1 引言光纤放大器是的原理在光纤的纤芯中掺入能产生光子的稀土元素,比如铒、镨、铥等，这样将泵浦发出的光能量通过耦合器等耦合到信号光上，对光信号进行直接放大，在现代通信系统中，成为不可缺少的关键器件[1]。

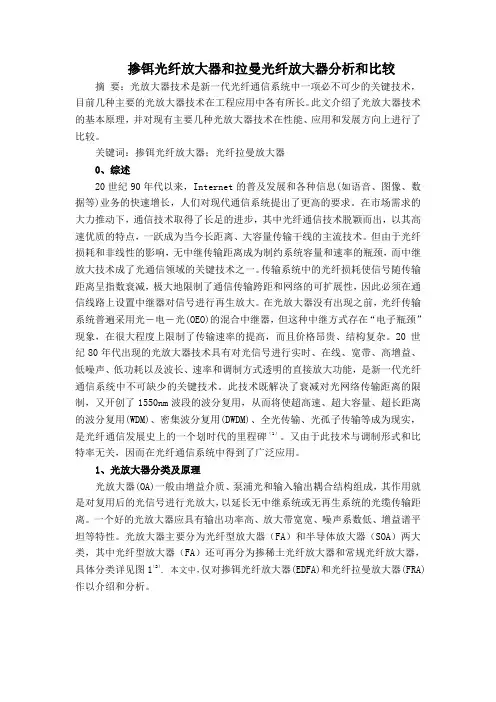

掺铒光纤放大器和拉曼光纤放大器分析和比较摘要：光放大器技术是新一代光纤通信系统中一项必不可少的关键技术，目前几种主要的光放大器技术在工程应用中各有所长。

此文介绍了光放大器技术的基本原理，并对现有主要几种光放大器技术在性能、应用和发展方向上进行了比较。

关键词：掺铒光纤放大器；光纤拉曼放大器0、综述20世纪90年代以来，Internet的普及发展和各种信息(如语音、图像、数据等)业务的快速增长，人们对现代通信系统提出了更高的要求。

在市场需求的大力推动下，通信技术取得了长足的进步，其中光纤通信技术脱颖而出，以其高速优质的特点，一跃成为当今长距离、大容量传输干线的主流技术。

但由于光纤损耗和非线性的影响，无中继传输距离成为制约系统容量和速率的瓶颈，而中继放大技术成了光通信领域的关键技术之一。

传输系统中的光纤损耗使信号随传输距离呈指数衰减，极大地限制了通信传输跨距和网络的可扩展性，因此必须在通信线路上设置中继器对信号进行再生放大。

在光放大器没有出现之前，光纤传输系统普遍采用光－电－光(OEO)的混合中继器，但这种中继方式存在“电子瓶颈”现象，在很大程度上限制了传输速率的提高，而且价格昂贵、结构复杂。

20世纪80年代出现的光放大器技术具有对光信号进行实时、在线、宽带、高增益、低噪声、低功耗以及波长、速率和调制方式透明的直接放大功能，是新一代光纤通信系统中不可缺少的关键技术。

此技术既解决了衰减对光网络传输距离的限制，又开创了1550nm波段的波分复用，从而将使超高速、超大容量、超长距离的波分复用(WDM)、密集波分复用(DWDM)、全光传输、光孤子传输等成为现实，是光纤通信发展史上的一个划时代的里程碑（1）。

又由于此技术与调制形式和比特率无关，因而在光纤通信系统中得到了广泛应用。

1、光放大器分类及原理光放大器(OA)一般由增益介质、泵浦光和输入输出耦合结构组成，其作用就是对复用后的光信号进行光放大，以延长无中继系统或无再生系统的光缆传输距离。

光纤拉曼放大器的发展在许多非线性光学介质中，高能量（波长较短）的泵浦光散射，将一小部分入射功率转移到另一频率下移的光束，频率下移量由介质的振动模式决定，此过程称为拉曼效应。

量子力学描述为入射光波的一个光子被一个分子散射成为另一个低频光子，同时分子完成振动态之间的跃迁，入射光作为泵浦光产生称为斯托克斯波的频移光。

研究发现，石英光纤具备很宽的受激拉曼散射（SRS）增益谱，并在13THz附近有一较宽的主峰。

假如一个弱信号和一强泵浦光波同时在光纤中传输，并使弱信号波长置于泵浦光的拉曼增益带宽内，弱信号光即可得到放大，这种基于受激拉曼散射机制的光放大器即称为拉曼光纤放大器。

随着通信业务需求的飞速增长，对光纤传输系统的容量和无中继传输距离的要求越来越高。

密集波分复用（DWDM）通信系统的速率和带宽不断提升，以10Gbit/s甚至更高速率为基础的密集波分复用系统必然成为主流的光传输系统。

掺铒光纤放大器（EDFA）由于其增益平坦及噪声等局限性，已经不能完全满足光通信系统发展的要求。

而相对于掺铒光纤放大器，光纤拉曼放大器具有更大的增益带宽、灵活的增益谱区、温度稳定性好以及放大器自发辐射噪声低等优点，光纤拉曼放大器是唯一能在1292~1660nm的光谱上进行放大的器件。

并且，拉曼散射效应在所有类型的光纤上都存在，与各类光纤系统具有良好的兼容性，包括已铺设和新建的各种光纤链路。

光纤拉曼放大器与新型大有效面积传输光纤、高光谱效率调制码型和向前纠错技术被称为现代大容量、长距离光纤传输的四大关键技术。

拉曼光纤放大器的基本原理、特点和类型在许多非线性光学介质中，高能量（波长较短）的泵浦光散射，将一小部分入射功率转移到另一频率下移的光束，频率下移量由介质的振动模式决定，此过程称为拉曼效应。

量子力学描述为入射光波的一个光子被一个分子散射成为另一个低频光子，同时分子完成振动态之间的跃迁，入射光作为泵浦光产生称为斯托克斯波的频移光。

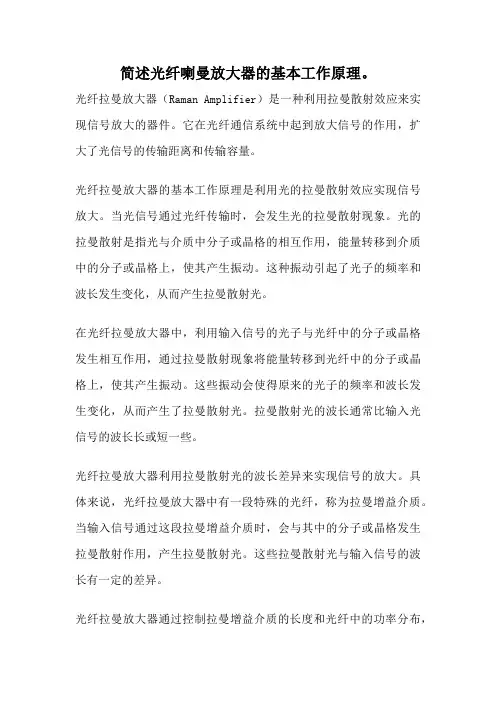

简述光纤喇曼放大器的基本工作原理。

光纤拉曼放大器（Raman Amplifier）是一种利用拉曼散射效应来实现信号放大的器件。

它在光纤通信系统中起到放大信号的作用，扩大了光信号的传输距离和传输容量。

光纤拉曼放大器的基本工作原理是利用光的拉曼散射效应实现信号放大。

当光信号通过光纤传输时，会发生光的拉曼散射现象。

光的拉曼散射是指光与介质中分子或晶格的相互作用，能量转移到介质中的分子或晶格上，使其产生振动。

这种振动引起了光子的频率和波长发生变化，从而产生拉曼散射光。

在光纤拉曼放大器中，利用输入信号的光子与光纤中的分子或晶格发生相互作用，通过拉曼散射现象将能量转移到光纤中的分子或晶格上，使其产生振动。

这些振动会使得原来的光子的频率和波长发生变化，从而产生了拉曼散射光。

拉曼散射光的波长通常比输入光信号的波长长或短一些。

光纤拉曼放大器利用拉曼散射光的波长差异来实现信号的放大。

具体来说，光纤拉曼放大器中有一段特殊的光纤，称为拉曼增益介质。

当输入信号通过这段拉曼增益介质时，会与其中的分子或晶格发生拉曼散射作用，产生拉曼散射光。

这些拉曼散射光与输入信号的波长有一定的差异。

光纤拉曼放大器通过控制拉曼增益介质的长度和光纤中的功率分布，使得拉曼散射光与输入信号的波长差异最小化。

这样，拉曼散射光就能够被有效地收集和放大，从而放大了输入信号。

通过不断对拉曼增益介质进行优化设计，可以实现更高的功率增益和更低的噪声。

光纤拉曼放大器具有很多优点。

首先，它可以对多个波长的光信号进行放大，适用于多波长复用光纤通信系统。

其次，光纤拉曼放大器具有较宽的增益带宽，可以支持更高的数据传输速率和更长的传输距离。

此外，光纤拉曼放大器还具有较低的噪声和较高的鲁棒性，可以提高系统的性能和可靠性。

光纤拉曼放大器通过利用光的拉曼散射效应来实现信号的放大，扩大了光信号的传输距离和传输容量。

它在光纤通信系统中有着重要的应用价值，为光纤通信技术的发展做出了重要贡献。

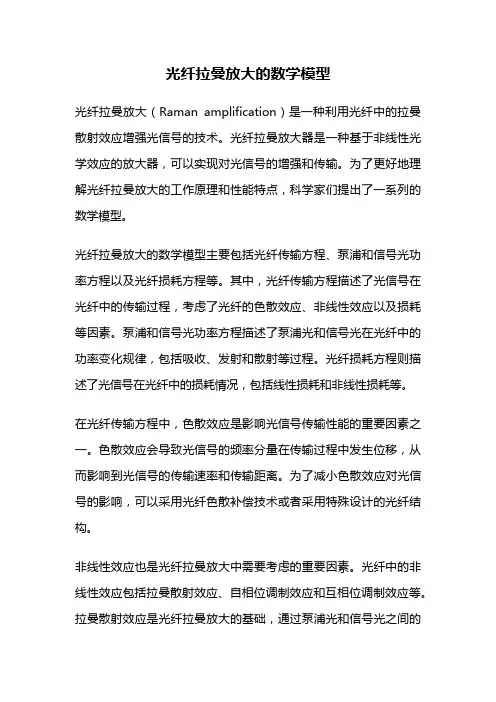

光纤拉曼放大的数学模型光纤拉曼放大（Raman amplification）是一种利用光纤中的拉曼散射效应增强光信号的技术。

光纤拉曼放大器是一种基于非线性光学效应的放大器，可以实现对光信号的增强和传输。

为了更好地理解光纤拉曼放大的工作原理和性能特点，科学家们提出了一系列的数学模型。

光纤拉曼放大的数学模型主要包括光纤传输方程、泵浦和信号光功率方程以及光纤损耗方程等。

其中，光纤传输方程描述了光信号在光纤中的传输过程，考虑了光纤的色散效应、非线性效应以及损耗等因素。

泵浦和信号光功率方程描述了泵浦光和信号光在光纤中的功率变化规律，包括吸收、发射和散射等过程。

光纤损耗方程则描述了光信号在光纤中的损耗情况，包括线性损耗和非线性损耗等。

在光纤传输方程中，色散效应是影响光信号传输性能的重要因素之一。

色散效应会导致光信号的频率分量在传输过程中发生位移，从而影响到光信号的传输速率和传输距离。

为了减小色散效应对光信号的影响，可以采用光纤色散补偿技术或者采用特殊设计的光纤结构。

非线性效应也是光纤拉曼放大中需要考虑的重要因素。

光纤中的非线性效应包括拉曼散射效应、自相位调制效应和互相位调制效应等。

拉曼散射效应是光纤拉曼放大的基础，通过泵浦光和信号光之间的能量转移，实现对信号光的增强。

自相位调制效应和互相位调制效应则会引起光信号的相位和频率的变化，从而影响到光信号的传输质量。

除了色散效应和非线性效应，光纤拉曼放大中还需要考虑光纤的损耗情况。

光纤的损耗包括线性损耗和非线性损耗。

线性损耗主要由光纤的材料损耗和光纤的结构损耗引起，可以通过优化光纤的材料和结构来减小损耗。

非线性损耗主要由泵浦光和信号光之间的非线性效应引起，可以通过调节泵浦光和信号光的功率和频率来减小损耗。

通过建立光纤拉曼放大的数学模型，可以更好地理解光纤拉曼放大的工作原理和性能特点。

基于这些数学模型，可以进行光纤拉曼放大器的设计和优化，提高其放大性能和传输性能。

此外，数学模型还可以用于光纤拉曼放大器的仿真和性能评估，为实际应用提供指导和参考。

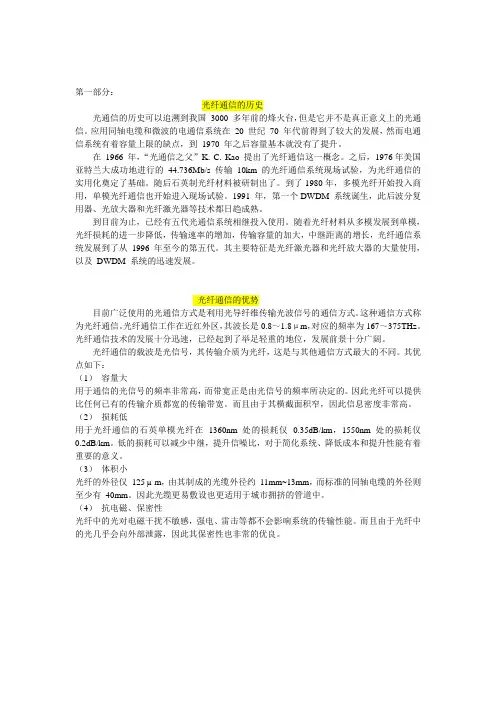

第一部分：光纤通信的历史光通信的历史可以追溯到我国3000 多年前的烽火台，但是它并不是真正意义上的光通信。

应用同轴电缆和微波的电通信系统在20 世纪70 年代前得到了较大的发展，然而电通信系统有着容量上限的缺点，到1970 年之后容量基本就没有了提升。

在1966 年，“光通信之父”K. C. Kao 提出了光纤通信这一概念。

之后，1976年美国亚特兰大成功地进行的44.736Mb/s 传输10km 的光纤通信系统现场试验，为光纤通信的实用化奠定了基础。

随后石英制光纤材料被研制出了。

到了1980年，多模光纤开始投入商用，单模光纤通信也开始进入现场试验。

1991 年，第一个DWDM 系统诞生，此后波分复用器、光放大器和光纤激光器等技术都日趋成熟。

到目前为止，已经有五代光通信系统相继投入使用。

随着光纤材料从多模发展到单模，光纤损耗的进一步降低，传输速率的增加，传输容量的加大，中继距离的增长，光纤通信系统发展到了从1996 年至今的第五代。

其主要特征是光纤激光器和光纤放大器的大量使用，以及DWDM 系统的迅速发展。

光纤通信的优势目前广泛使用的光通信方式是利用光导纤维传输光波信号的通信方式。

这种通信方式称为光纤通信。

光纤通信工作在近红外区，其波长是0.8～1.8μm，对应的频率为167～375THz。

光纤通信技术的发展十分迅速，已经起到了举足轻重的地位，发展前景十分广阔。

光纤通信的载波是光信号，其传输介质为光纤，这是与其他通信方式最大的不同。

其优点如下：（1）容量大用于通信的光信号的频率非常高，而带宽正是由光信号的频率所决定的。

因此光纤可以提供比任何已有的传输介质都宽的传输带宽。

而且由于其横截面积窄，因此信息密度非常高。

（2）损耗低用于光纤通信的石英单模光纤在1360nm 处的损耗仅0.35dB/km，1550nm 处的损耗仅0.2dB/km。

低的损耗可以减少中继，提升信噪比，对于简化系统、降低成本和提升性能有着重要的意义。
