第3章 80868088的指令系统(控制转移指令)

第三章80868088指令系统机器语言指令由二进制代码组成。

一条指令一般包含操作码（OP ）和操作数两部分，操作码指明指令所完成的操作，操作数指出该指令在执行规定操作时所需的信息。

指令中用于说明操作数（一般指源操作数）所在地址的方式被称为寻址方式。

（8086的寻址方式分两类：数据寻址方式和转移地址的寻址方式）3.2.1数据寻址方式 P51 1.立即寻址：数据是8位或16位，直接放在指令的最后一个（8位）或两个字节（16位）中，这样的数据称为立即数。

MOV AL ，80HADD AX ，0F000HMOV AX ，1234HADD AL ，10H操作码字节AX操作数字节操作码字节操作数（a ）MOV AL , 80H（b ）MOV AX , 1234H图3-2 立即寻址方式指令举例 P522. 寄存器寻址：数据存放在指令规定的寄存器中。

MOV CL ，DL MOV AX ，BX注意：在双操作数指令中源操作数寻址方式和目的操作数寻址方式。

CL DL AXAL AHBL BH （a ）MOV CL , DL （b ）MOV AX , BX图3-3 寄存器寻址方式指令举例 P523. 直接寻址：操作数在存储器中，其16位有效地址，即段内偏移地址在指令码中，占两个字节。

MOV AL ，[1064H] ；设（DS ）=2000HADD AX ，[2000H]代码段操作数偏移地址数据段图3-4 直接寻址方式指令举例 P53操作数数据4. 寄存器间接寻址：操作数在存储器中，其16位有效地址EA 在指令指定的基址寄存器BX 或变址寄存器SI 、DI 中。

BX EA = SIDI 注意：新教材中有BP 【例】 MOV AX ，[SI] MOV [BX] , AL 如果：（DS ）=3000H ，（SI ）=2000H ，（BX ）=1000H,（AL ）=64H注意：默认段地址寄存器为DS 以上为二字节指令；MOV AX,[BP]为三字节指令；实为指令MOV AX ，[BP+0]的简写！图3-5 寄存器间接寻址方式指令举例 P535. 寄存器相对寻址：操作数在存储器中，其效地址是一个8位或16位的位移量与一个基址寄存器或变址寄存器的内容之和。

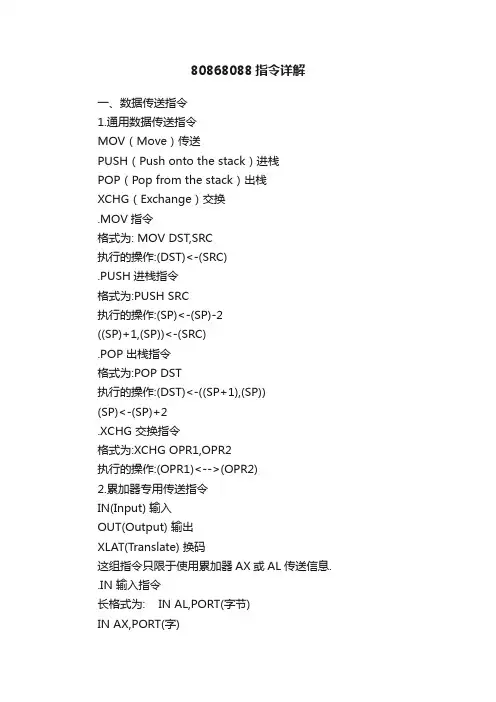

80868088指令详解一、数据传送指令1.通用数据传送指令MOV（Move）传送PUSH（Push onto the stack）进栈POP（Pop from the stack）出栈XCHG（Exchange）交换.MOV指令格式为: MOV DST,SRC执行的操作:(DST)<-(SRC).PUSH进栈指令格式为:PUSH SRC执行的操作:(SP)<-(SP)-2((SP)+1,(SP))<-(SRC).POP出栈指令格式为:POP DST执行的操作:(DST)<-((SP+1),(SP))(SP)<-(SP)+2.XCHG 交换指令格式为:XCHG OPR1,OPR2执行的操作:(OPR1)<-->(OPR2)2.累加器专用传送指令IN(Input) 输入OUT(Output) 输出XLAT(Translate) 换码这组指令只限于使用累加器AX或AL传送信息. .IN 输入指令长格式为: IN AL,PORT(字节)IN AX,PORT(字)执行的操作: (AL)<-(PORT)(字节)(AX)<-(PORT+1,PORT)(字)短格式为: IN AL,DX(字节)IN AX,DX(字)执行的操作: AL<-((DX))(字节)AX<-((DX)+1,DX)(字).OUT 输出指令长格式为: OUT PORT,AL(字节)OUT PORT,AX(字)执行的操作: (PORT)<-(AL)(字节)(PORT+1,PORT)<-(AX)(字)短格式为: OUT DX,AL(字节)OUT DX,AX(字)执行的操作: ((DX))<-(AL)(字节)((DX)+1,(DX))<-AX(字)在IBM-PC机里,外部设备最多可有65536个I/O端口,端口(即外设的端口地址)为0000~FFFFH.其中前256个端口(0~FFH)可以直接在指令中指定,这就是长格式中的PORT, 此时机器指令用二个字节表示,第二个字节就是端口号.所以用长格式时可以在指定中直接指定端口号,但只限于前256个端口.当端口号>=256时,只能使用短格式,此时,必须先把端口号放到DX寄存器中(端口号可以从0000到0FFFFH),然后再用IN或OUT指令来传送信息..XLAT 换码指令格式为: XLAT OPR或: XLAT执行的操作:(AL)<-((BX)+(AL))3.有效地址送寄存器指令LEA(Load effective address)有效地址送寄存器LDS(Load DS with Pointer)指针送寄存器和DSLES(Load ES with Pointer)指针送寄存器和ES.LEA 有效地址送寄存器格式为: LEA REG,SRC执行的操作:(REG)<-SRC指令把源操作数的有效地址送到指定的寄存器中..LDS 指针送寄存器和DS指令格式为: LDS REG,SRC执行的操作:(REG)<-(SRC)(DS)<-(SRC+2)把源操作数指定的4个相继字节送到由指令指定的寄存器及DS寄存器中.该指令常指定SI寄存器..LES 指针送寄存器和ES指令格式为: LES REG,SRC执行的操作: (REG)<-(SRC)(ES)<-(SRC+2)把源操作数指定的4个相继字节送到由指令指定的寄存器及ES寄存器中.该指令常指定DI寄存器.4.标志寄存器传送指令LAHF(Load AH with flags)标志送AHSAHF(store AH into flags)AH送标志寄存器PUSHF(push the flags) 标志进栈POPF(pop the flags) 标志出栈.LAHF 标志送AH格式为: LAHF执行的操作:(AH)<-(PWS的低字节).SAHF AH送标志寄存器格式为: SAHF执行的操作:(PWS的低字节)<-(AH).PUSHF 标志进栈格式为: PUSHF执行的操作:(SP)<-(SP)-2((SP)+1,(SP))<-(PSW).POPF 标志出栈格式为: POPF执行的操作:(PWS)<-((SP)+1,(SP)) (SP)<-(SP+2)二、算术指令1.加法指令ADD(add)加法ADC(add with carry)带进位加法INC(increment)加1.ADD 加法指令格式: ADD DST,SRC执行的操作:(DST)<-(SRC)+(DST).ADC 带进位加法指令格式: ADC DST,SRC执行的操作:(DST)<-(SRC)+(DST)+CF .ADD 加1指令">格式: INC OPR执行的操作:(OPR)<-(OPR)+12.减法指令SUB(subtract)减法SBB(subtract with borrow)带借位减法DEC(Decrement)减1NEG(Negate)求补CMP(Compare)比较.SUB 减法指令格式: SUB DST,SRC执行的操作:(DST)<-(DST)-(SRC).SBB 带借位减法指令格式: SBB DST,SRC执行的操作:(DST)<-(DST)-(SRC)-CF.DEC 减1指令格式: DEC OPR执行的操作:(OPR)<-(OPR)-1.NEG 求补指令格式: NEG OPR执行的操作:(OPR)<- -(OPR).CMP 比较指令格式: CMP OPR1,OPR2执行的操作:(OPR1)-(OPR2)该指令与SUB指令一样执行减法操作,但不保存结果,只是根据结果设置条件标志西半球.3.乘法指令MUL(Unsigned Multiple)无符号数乘法IMUL(Signed Multiple)带符号数乘法.MUL 无符号数乘法指令格式: MUL SRC执行的操作:字节操作数:(AX)<-(AL)*(SRC)字操作数:(DX,AX)<-(AX)*(SRC).IMUL 带符号数乘法指令格式: IMUL SRC执行的操作:与MUL相同,但必须是带符号数,而MUL是无符号数.4.除法指令DIV(Unsigned divide)无符号数除法IDIV(Signed divide)带符号数除法CBW(Convert byte to word)字节转换为字CWD(Contert word to double word)字转换为双字.DIV 无符号数除法指令格式: DIV SRC执行的操作:字节操作:(AL)<-(AX)/(SRC)的商(AH)<-(AX)/(SRC)的余数字操作: (AX)<-(DX,AX)/(SRC)的商(AX)<-(DX,AX)/(SRC)的余数.IDIV 带符号数除法指令格式: DIV SRC执行的操作:与DIV相同,但操作数必须是带符号数,商和余数也均为带符号数,且余数的符号与被除数的符号相同..CBW 字节转换为字指令格式: CBW执行的操作:AL的内容符号扩展到AH.即如果(AL)的最高有效位为0,则(AH)=00;如(AL)的最高有效位为1,则(AH)=0FFH .CWD 字转换为双字指令格式: CWD执行的操作:AX的内容符号扩展到DX.即如(AX)的最高有效位为0,则(DX)=0;否则(DX)=0FFFFH.这两条指令都不影响条件码.三、逻辑指令1.逻辑运算指令AND(and) 逻辑与OR(or) 逻辑或NOT(not) 逻辑非XOR(exclusive or)异或TEST(test) 测试.AND 逻辑与指令格式: AND DST,SRC执行的操作:(DST)<-(DST)^(SRC).OR 逻辑或指令格式: OR DST,SRC执行的操作:(DST)<-(DST)V(SRC).NOT 逻辑非指令格式: NOT OPR执行的操作:(OPR)<-(OPR).XOR 异或指令格式: XOR DST,SRC执行的操作:(DST)<-(DST)V(SRC).TEST 测试指令格式: TEST OPR1,OPR2执行的操作:(DST)^(SRC)两个操作数相与的结果不保存,只根据其特征置条件码2.移位指令SHL(shift logical left) 逻辑左移SAL(shift arithmetic left) 算术左移SHR(shift logical right) 逻辑右移SAR(shift arithmetic right) 算术右移ROL(Rotate left) 循环左移ROR(Rotate right) 循环右移RCL(Rotate left through carry) 带进位循环左移RCR(Rotate right through carry) 带进位循环右移格式: SHL OPR,CNT(其余的类似)其中OPR可以是除立即数以外的任何寻址方式.移位次数由CNT 决定,CNT可以是1或CL.循环移位指令可以改变操作数中所有位的位置;移位指令则常常用来做乘以2除以2操作.其中算术移位指令适用于带符号数运算,SAL用来乘2,SAR用来除以2;而逻辑移位指令则用来无符号数运算,SHL用来乘2,SHR用来除以2.四、串处理指令1.与REP相配合工作的MOVS,STOS和LODS指令.REP重复串操作直到(CX)=0为上格式: REP string primitive其中String Primitive可为MOVS,LODS或STOS指令执行的操作:1)如(CX)=0则退出REP,否则往下执行.2)(CX)<-(CX)-13)执行其中的串操作4)重复1)~3).MOVS 串传送指令格式:可有三种MOVS DST,SRCMOVSB(字节)MOVSW(字)其中第二、三种格式明确地注明是传送字节或字，第一种格式则应在操作数中表明是字还是字节操作，例如：MOVS ES:BYTE PTR[DI],DS:[SI]执行的操作:1)((DI))<-((SI))2)字节操作:(SI)<-(SI)+(或-)1,(DI)<-(DI)+(或-)1当方向标志DF=0时用+,当方向标志DF=1时用-3)字操作:(SI)<-(SI)+(或-)2,(DI)<-(DI)+(或-)2当方向标志DF=0时用+,当方向标志DF=1时用-该指令不影响条件码..CLD(Clear direction flag)该指令使DF=0,在执行串操作指令时可使地址自动增量;.STD(Set direction flag)该指令使DF=1,在执行串操作指令时可使地址自动减量..STOS 存入串指令格式: STOS DSTSTOSB(字节)STOSW(字)执行的操作:字节操作:((DI))<-(AL),(DI)<-(DI)+-1字操作: ((DI))<-(AX),(DI)<-(DI)+-2该指令把AL或AX的内容存入由(DI)指定的附加段的某单元中,并根据DF的值及数据类型修改DI的内容,当它与REP联用时,可把AL 或AX的内容存入一个长度为(CX)的缓冲区中..LODS 从串取指令格式: LODS SRCLODSBLODSW执行的操作:字节操作:(AL)<-((SI)),(SI)<-(SI)+-1字操作: (AX)<-((SI)),(SI)<-(SI)+-2该指令把由(SI)指定的数据段中某单元的内容送到AL或AX中,并根据方向标志及数据类型修改SI的内容.指令允许使用段跨越前缀来指定非数据段的存储区.该指令也不影响条件码.一般说来,该指令不和REP 联用.有时缓冲区中的一串字符需要逐次取出来测试时,可使用本指令.2.与REPE/REPZ和REPNZ/REPNE联合工作的CMPS和SCAS 指令.REPE/REPZ 当相等/为零时重复串操作格式: REPE(或REPZ) String Primitive其中String Primitive可为CMPS或SCAS指令.执行的操作:1)如(CX)=0或ZF=0(即某次比较的结果两个操作数不等)时退出,否则往下执行2)(CX)<-(CX)-13)执行其后的串指令4)重复1)~3).REPNE/REPNZ 当不相等/不为零时重复串操作格式: REPNE(或REPNZ) String Primitive其中String Primitive可为CMPS或SCAS指令执行的操作:除退出条件(CX=0)或ZF=1外,其他操作与REPE完全相同..CMPS 串比较指令格式: CMP SRC,DSTCMPSBCMPSW执行的操作:1)((SI))-((DI))2)字节操作:(SI)<-(SI)+-1,(DI)<-(DI)+-1字操作: (SI)<-(SI)+-2,(DI)<-(DI)+-2指令把由(SI)指向的数据段中的一个字(或字节)与由(DI)指向的附加段中的一个字(或字节)相减,但不保存结果,只根据结果设置条件码,指令的其它特性和MOVS指令的规定相同..SCAS 串扫描指令格式: SCAS DSTSCASBSCASW执行的操作:字节操作:(AL)-((DI)),(DI)<-(DI)+-1字操作: (AL)-((DI)),(DI)<-(DI)+-2该指令把AL(或AX)的内容与由(DI)指定的在附加段中的一个字节(或字)进行比较,并不保存结果,只根据结果置条件码.指令的其他特性和MOVS的规定相同.五、控制转移指令1.无条件转移指令.JMP(jmp) 跳转指令1)段内直接短转移格式:JMP SHORT OPR执行的操作:(IP)<-(IP)+8位位移量2)段内直接近转移格式:JMP NEAR PTR OPR执行的操作:(IP)<-(IP)+16位位移量3)段内间接转移格式:JMP WORD PTR OPR执行的操作:(IP)<-(EA)4)段间直接(远)转移格式:JMP FAR PTR OPR执行的操作:(IP)<-OPR的段内偏移地址(CS)<-OPR所在段的段地址5)段间间接转移格式:JMP DWORD PTR OPR执行的操作:(IP)<-(EA)&n。

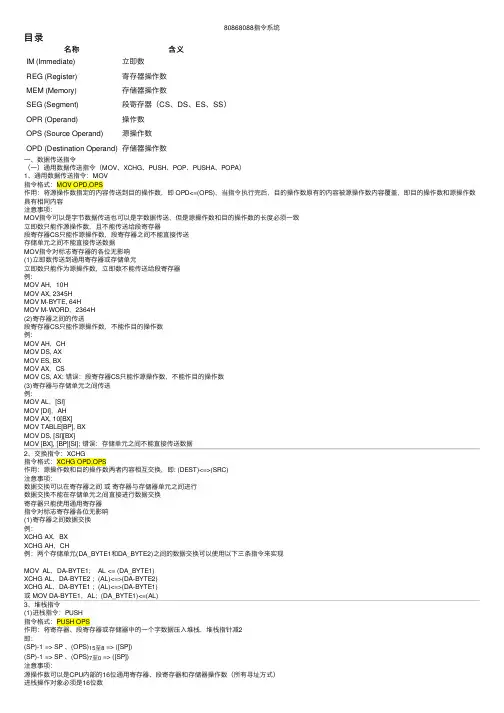

80868088指令系统⽬录名称含义IM (Immediate)⽴即数REG (Register)寄存器操作数MEM (Memory)存储器操作数SEG (Segment)段寄存器（CS、DS、ES、SS）OPR (Operand)操作数OPS (Source Operand)源操作数OPD (Destination Operand)存储器操作数⼀、数据传送指令（⼀）通⽤数据传送指令（MOV、XCHG、PUSH、POP、PUSHA、POPA）1、通⽤数据传送指令：MOV指令格式：MOV OPD,OPS作⽤：将源操作数指定的内容传送到⽬的操作数，即 OPD<=(OPS)，当指令执⾏完后，⽬的操作数原有的内容被源操作数内容覆盖，即⽬的操作数和源操作数具有相同内容注意事项：MOV指令可以是字节数据传送也可以是字数据传送，但是源操作数和⽬的操作数的长度必须⼀致⽴即数只能作源操作数，且不能传送给段寄存器段寄存器CS只能作源操作数，段寄存器之间不能直接传送存储单元之间不能直接传送数据MOV指令对标志寄存器的各位⽆影响(1)⽴即数传送到通⽤寄存器或存储单元⽴即数只能作为源操作数，⽴即数不能传送给段寄存器例:MOV AH，10HMOV AX, 2345HMOV M-BYTE, 64HMOV M-WORD，2364H(2)寄存器之间的传送段寄存器CS只能作源操作数，不能作⽬的操作数例:MOV AH，CHMOV DS, AXMOV ES, BXMOV AX，CSMOV CS, AX; 错误：段寄存器CS只能作源操作数，不能作⽬的操作数(3)寄存器与存储单元之间传送例:MOV AL，[SI]MOV [DI]，AHMOV AX, 10[BX]MOV TABLE[BP], BXMOV DS, [SI][BX]MOV [BX], [BP][SI]; 错误：存储单元之间不能直接传送数据2、交换指令：XCHG指令格式：XCHG OPD,OPS作⽤：源操作数和⽬的操作数两者内容相互交换，即: (DEST)<=>(SRC)注意事项：数据交换可以在寄存器之间或寄存器与存储器单元之间进⾏数据交换不能在存储单元之间直接进⾏数据交换寄存器只能使⽤通⽤寄存器指令对标志寄存器各位⽆影响(1)寄存器之间数据交换例：XCHG AX，BXXCHG AH，CH例：两个存储单元(DA_BYTE1和DA_BYTE2)之间的数据交换可以使⽤以下三条指令来实现MOV AL，DA-BYTE1; AL <= (DA_BYTE1)XCHG AL，DA-BYTE2 ; (AL)<=>(DA-BYTE2)XCHG AL，DA-BYTE1 ; (AL)<=>(DA-BYTE1)或 MOV DA-BYTE1，AL; (DA_BYTE1)<=(AL)3、堆栈指令(1)进栈指令：PUSH指令格式：PUSH OPS作⽤：将寄存器、段寄存器或存储器中的⼀个字数据压⼊堆栈，堆栈指针减2即：(SP)-1 => SP 、(OPS)15⾄8 => ([SP])(SP)-1 => SP 、(OPS)7⾄0 => ([SP])注意事项：源操作数可以是CPU内部的16位通⽤寄存器、段寄存器和存储器操作数（所有寻址⽅式）进栈操作对象必须是16位数(2)出栈指令：POP指令格式：POP OPD作⽤：将栈顶数据弹出传送⾄某⼀寄存器、段寄存器（CS除外）或存储器，堆栈指针加2即：([SP]) => (OPD)7⾄0、(SP)+1 => SP([SP]) => (OPD)15⾄8、(SP)+1 => SP注意事项：CS段寄存器不可以存放⽬标操作数(3)所有寄存器进栈指令：PUSHA指令格式：PUSHA作⽤：16位通⽤寄存器依次进栈，次序为AX、CX、DX、BX，指令执⾏前的SP、BP、SI、DI。
