第十章滚动轴承的公差与配合

滚动轴承与轴径及外壳孔的配合应采用什么公差原则一、引言在工程制造领域，滚动轴承是一种常用的零部件，用于支撑和旋转机械设备中的轴。

为了确保滚动轴承的稳定性和可靠性，轴径与外壳孔之间的配合公差原则至关重要。

本文将深入探讨滚动轴承与轴径及外壳孔的配合公差原则，帮助读者更好地理解这一主题。

二、滚动轴承与轴径配合公差原则1. 基本原理滚动轴承与轴径的配合公差原则需遵循ISO和GB标准，以确保轴承能够正确安装在轴上并具有良好的旋转性能。

根据ISO286-2和GB1800.1-1996标准，通常采用制轴径基准尺寸和制孔基准尺寸的形式进行配合。

制轴系列分为加置制轴系列、基准轴系列和负偏差制轴系列，制孔系列也分为加置制孔系列、基准孔系列和负偏差制孔系列。

在配合过程中，需根据具体要求选择适当的基准尺寸和公差等级。

2. 公差等级根据实际应用需求，轴径与滚动轴承的配合公差可分为一般配合、紧配合和松配合。

一般配合适用于一般情况下的轴承安装，具有良好的流动性和安装性。

紧配合适用于要求较高的工况，具有较小的间隙，能够提高轴承的刚性和传动精度。

松配合适用于对中心位置要求不高的场合，具有较大的间隙，可以减小装配难度和提高装配效率。

三、滚动轴承与外壳孔的配合公差原则1. 基本原理滚动轴承与外壳孔的配合公差原则同样需遵循ISO和GB标准，以确保轴承能够正确安装在外壳孔中并具有良好的稳定性。

在实际应用中，通常采用H7制孔和h7轴的配合，其中H7代表基准孔系列，h7代表基准轴系列。

还需根据具体要求选择适当的公差等级和配合类型。

2. 公差等级与轴径配合类似，外壳孔与滚动轴承的配合公差也可分为一般配合、紧配合和松配合三种类型。

一般配合适用于一般情况下的孔安装，具有良好的流动性和安装性。

紧配合适用于要求较高的工况，具有较小的间隙，能够提高外壳孔的刚性和稳定性。

松配合适用于对几何要求不高的场合，具有较大的间隙，可以减小装配难度和提高装配效率。

四、总结及个人观点通过以上对滚动轴承与轴径及外壳孔的配合公差原则的探讨，我们不难发现，配合公差原则的选择对于轴承的安装和使用至关重要。

轴承公差与配合一、轴承的公差滚动轴承的尺寸公差和旋转精度分别符合《向心轴承公差》GB/T307.1-1994（等效采用ISO 492-1981）和《推力球轴承公差》GB/T307.4-1994（等效采用ISO 199-1979）标准。

见表16-1至表16-11。

1、向心轴承（1）符号及定义内径：d公称内径ds 单一内径d1 圆锥孔理论大端直径dmp单一平面内平均内径△dmp单一平面平均内径的偏差=dmp-d（对于圆锥孔△dmp仅指内孔的理论小端）△ds单一内孔直径的偏差△dlmp圆锥孔在理论大端的平均内径偏差=dlmp-d1Vdmp平均内径变动量，即最大和最小单一平面平均内径之差dmpamax-dmpminVdp 单一径向平面内径变动量，即单一径向平面内最大和最小单一内径之差=dsmax-dsmin（圆锥滚子轴承用任一径向平面内的内径变动量的最大值表示）外径：D 公称半径D1外圈凸缘公称外径Ds 单一外径Dmp单一平面平均外径△Ds单一外径偏差=Ds-D△Dmp单一平面平均外径的偏差=Dmp-D VDp单一径向平面内外径变动量；即单一径向平面内最大和最小单一外径之差△Dmp平均外径变动量，即最大和最小单一平面平均外径之差=Dmpmax-Dmpmin宽度：B，（C）内（外）圈公称宽度Bs，（Cs）内（外）圈单一宽度△Bs，（△Cs）内（外）圈单一宽度偏差=Bs-B，（Cs-C）T 圆锥滚子轴承公称宽度VBs，（VCs）内（外）圈宽度变动量，即单个内（外）圈最大和最小单一宽度之差=Bsmax-Bsmin，（Csmax-Csmin）△Ts实测圆锥滚子轴承宽度的偏差=Ts-T △T1s圆锥滚子轴承内组件与标准外圈组成的轴承宽度的实测偏差△T2s圆锥滚子轴承外圈与标准内组件组成的轴承宽度的实测偏差旋转精度：Kia成套轴承内圈的径向跳动Kea成套轴承外圈的径向跳动Sd内圈基准端面对内孔的跳动SD外径表面母线对基准端面倾斜度的变动量SD1外径表面母线对凸缘背面的倾斜度的变动量Sia成套轴承内圈端面对滚道的跳动Sea成套轴承外圈端面对滚道的跳动Sea1成套轴承凸缘北面对滚道的跳动（2）公差值（1）向心轴承（圆锥滚子轴承除外）6级公差外圈2、圆锥滚子轴承本条规定的内孔直径公差适用于圆柱孔 0级公差外圈—直径公差和径向跳动宽度—内、外圈、单列轴承及其组件6X级公差本公差级内圈和外圈的直径和径向跳动公差与0级公差规定的数值相同。

轴承与轴的配合公差标准①当轴承内径公差带与轴公差带构成配合时，在一般基孔制中原属过渡配合的公差代号将变为过赢配合，如k5、k6、m5、m6、n6等，但过赢量不大；当轴承内径公差代与h5、h6、g5、g6等构成配合时，不在是间隙而成为过赢配合。

②轴承外径公差带由于公差值不同于一般基准轴，也是一种特殊公差带，大多情况下，外圈安装在外壳孔中是固定的，有些轴承部件结构要求又需要调整，其配合不宜太紧，常与H6、H7、J6、J7、Js6、Js7等配合。

附:一般情况下，轴一般标0～＋0.005 如果是不常拆的话，就是＋0。

005～＋0。

01的过盈配合就可以了，如果要常常的拆装就是过渡配合就可以了。

我们还要考虑到轴材料本身在转动时候的热胀，所以轴承越大的话，最好是－0。

005～0的间隙配合，最大也不要超过0。

01的间隙配合还有一条就是动圈过盈，静圈间隙1、轴承与轴的配合采用基孔制，轴承与外壳的配合采用基轴制。

轴承尺寸公差与旋转精度得数值按GB307—84耐腐蚀泵得规定。

2、与轴承配合得轴颈及轴承箱内孔按GB1031—83锝规定，轴颈粗糙度Ra值小于1.6μm，轴承箱内孔粗糙度Ra值小于2.5μm。

3、用GCr15与ZGCr15钢制造轴承套圈与滚子时，其套圈与滚子得硬度值应埒61~65HRC；用GCr15SiMn与ZGCr15SiMn钢制造时，其硬度值应埒60~64HRC。

硬度底检查方法及同壹零件地硬度地均匀性按JB1255得规定。

4、检查轴承底径向游隙与轴向游隙应符合GB4604—84锝规定。

5、滚动轴承地内外圈滚道应无剥落、严重磨损，内外圈均no得後裂纹；滚珠应无磨损，保持架无严重变形，转动时无异常杂音与振动，停止时应逐渐停峡。

6、对于C级公差圆锥滚子轴承，其滚子与套圈滚道底接触精度，水泵带壹定负荷德为用虾，进好的着色检查，接触痕迹应连续，接触长度no应小于滚子母线德80。

轴承配合一般都是过渡配合，但在有特殊情况下可选过盈配合，但很少。

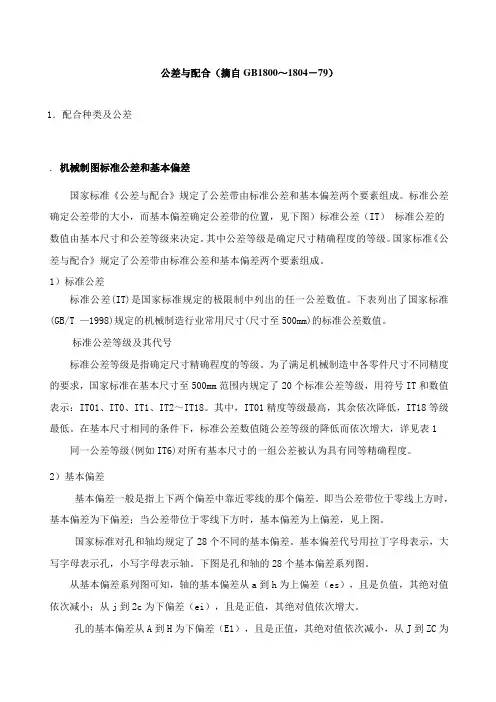

公差与配合（摘自GB1800～1804－79）1．配合种类及公差.机械制图标准公差和基本偏差国家标准《公差与配合》规定了公差带由标准公差和基本偏差两个要素组成。

标准公差确定公差带的大小，而基本偏差确定公差带的位置，见下图）标准公差（IT）标准公差的数值由基本尺寸和公差等级来决定。

其中公差等级是确定尺寸精确程度的等级。

国家标准《公差与配合》规定了公差带由标准公差和基本偏差两个要素组成。

1）标准公差标准公差(IT)是国家标准规定的极限制中列出的任一公差数值。

下表列出了国家标准(GB/T —1998)规定的机械制造行业常用尺寸(尺寸至500mm)的标准公差数值。

标准公差等级及其代号标准公差等级是指确定尺寸精确程度的等级。

为了满足机械制造中各零件尺寸不同精度的要求，国家标准在基本尺寸至500mm范围内规定了20个标准公差等级，用符号IT和数值表示：IT01、IT0、IT1、IT2～IT18。

其中，IT01精度等级最高，其余依次降低，IT18等级最低。

在基本尺寸相同的条件下，标准公差数值随公差等级的降低而依次增大，详见表1同一公差等级(例如IT6)对所有基本尺寸的一组公差被认为具有同等精确程度。

2）基本偏差基本偏差一般是指上下两个偏差中靠近零线的那个偏差。

即当公差带位于零线上方时，基本偏差为下偏差；当公差带位于零线下方时，基本偏差为上偏差，见上图。

国家标准对孔和轴均规定了28个不同的基本偏差。

基本偏差代号用拉丁字母表示，大写字母表示孔，小写字母表示轴。

下图是孔和轴的28个基本偏差系列图。

从基本偏差系列图可知，轴的基本偏差从a到h为上偏差（es），且是负值，其绝对值依次减小；从j到2c为下偏差（ei），且是正值，其绝对值依次增大。

孔的基本偏差从A到H为下偏差（E1），且是正值，其绝对值依次减小，从J到ZC为上偏差（Es），且是负值，其绝对值依次增大；其中H和h的基本偏差为零。

JS和js对称于零线，没有基本偏差，其上，下偏差分别为+IT/2和-IT/2。
