彩色电视编码与解码原理综述

彩色电视编码与解码原理1. 引言彩色电视编码与解码是一种用于传输和接收彩色图像的技术。

彩色电视广播的出现极大地提高了电视节目的观看体验，使观众能够在家中欣赏到逼真的彩色画面。

本文将介绍彩色电视编码与解码的原理，包括彩色电视的组成、色彩编码和解码的过程。

2. 彩色电视的组成彩色电视一般由视频信号源、编码器、信道编码器、传输媒介、接收器、解码器和显示设备等组成。

其中，编码器负责将彩色图像转换为数字信号，而解码器则将数字信号重新转换为彩色图像。

以下将具体介绍彩色电视的编码和解码过程。

3. 彩色电视的编码过程彩色电视的编码过程涉及到色彩空间转换和压缩编码两个主要步骤。

3.1 色彩空间转换彩色电视使用的主要色彩空间是RGB色彩空间，即红、绿、蓝三原色的组合。

在编码过程中，需要将RGB色彩空间转换为亮度（Y）和色度（Cb、Cr）分量空间。

3.2 压缩编码在色彩空间转换后，彩色电视信号往往需要进行压缩编码以减小传输带宽。

目前常用的压缩编码标准有MPEG-2和H.264等。

这些标准利用了图像中的冗余信息，如空间冗余、时间冗余和感知冗余，进一步减小了数据量。

4. 彩色电视的解码过程彩色电视的解码过程与编码过程相反，主要包括解压缩和色彩空间转换两个步骤。

4.1 解压缩解压缩是将压缩编码的信号还原为原始信号的过程。

解压缩算法根据压缩时使用的压缩算法，对信号进行逆向处理。

4.2 色彩空间转换解压缩后的信号处于YCbCr色彩空间，需要将其转换回RGB色彩空间。

这一步骤使用矩阵运算等技术，将YCbCr分量转换为RGB分量。

5. 总结彩色电视编码与解码是一项复杂的技术，涉及到色彩空间转换、压缩编码、解压缩和色彩空间转换等多个步骤。

通过这些步骤，彩色电视信号可以被有效地传输和解码，使观众能够享受到逼真的彩色图像。

在未来，随着技术的不断发展，彩色电视编码和解码的效率将进一步提高，为观众提供更好的观赏体验。

以上是对彩色电视编码与解码原理的简要介绍，希望对读者有所帮助。

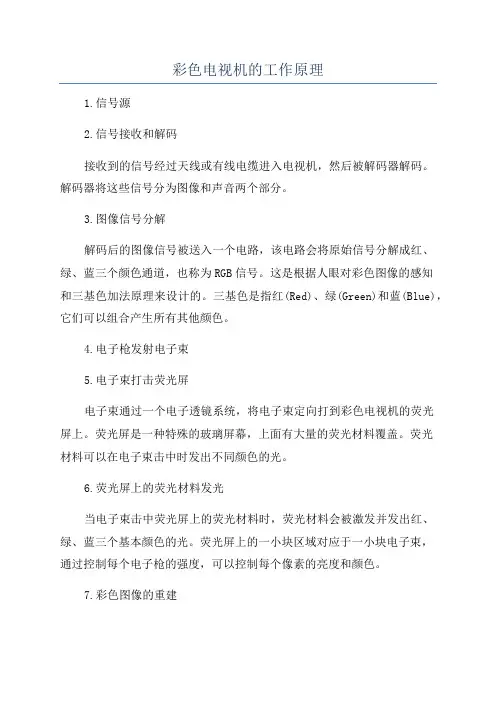

彩色电视机的工作原理
1.信号源
2.信号接收和解码
接收到的信号经过天线或有线电缆进入电视机，然后被解码器解码。

解码器将这些信号分为图像和声音两个部分。

3.图像信号分解
解码后的图像信号被送入一个电路，该电路会将原始信号分解成红、绿、蓝三个颜色通道，也称为RGB信号。

这是根据人眼对彩色图像的感知
和三基色加法原理来设计的。

三基色是指红(Red)、绿(Green)和蓝(Blue)，它们可以组合产生所有其他颜色。

4.电子枪发射电子束
5.电子束打击荧光屏
电子束通过一个电子透镜系统，将电子束定向打到彩色电视机的荧光
屏上。

荧光屏是一种特殊的玻璃屏幕，上面有大量的荧光材料覆盖。

荧光
材料可以在电子束击中时发出不同颜色的光。

6.荧光屏上的荧光材料发光
当电子束击中荧光屏上的荧光材料时，荧光材料会被激发并发出红、绿、蓝三个基本颜色的光。

荧光屏上的一小块区域对应于一小块电子束，
通过控制每个电子枪的强度，可以控制每个像素的亮度和颜色。

7.彩色图像的重建
荧光屏上发光的三种颜色的光叠加在一起，形成完整的彩色图像。

当
我们离开电视机时，这些光会进入我们的眼睛，并被我们的大脑解码成彩
色图像。

总结：
彩色电视机的工作原理基于三基色加法原理，通过电子枪发射电子束，将荧光屏上的荧光材料激发发光，最终形成彩色图像。

通过控制电子束的
强度和荧光材料的颜色，可以实现对图像的亮度和颜色的控制。

这种工作
原理不仅适用于彩色电视机，也适用于其他使用彩色图像的设备，如计算
机显示器和手机屏幕等。

电视原理之彩色电视信号的传输彩色电视信号的传输是电视原理中的重要内容之一。

彩色电视信号的传输需要通过转换、编码和解码等系列过程，以保证图像色彩的还原和清晰度。

在彩色电视信号传输中，首先需要将彩色画面转换为电视信号。

彩色画面的颜色是由红色（R）、绿色（G）和蓝色（B）三种基本色组合而成的。

在彩色电视信号中，这三种基本色会被用来产生亮度信号（Y）和色度信号（I、Q）。

其中，亮度信号表示图像的亮暗程度，而色度信号则表示图像的颜色信息。

接下来，这些信号需要经过编码处理。

编码的目的是将亮度信号和色度信号转换为数字信号，以方便传输和解码。

通常采用的编码方式包括PAL（相位选择性调制）和NTSC（美国全国电视系统委员会）等。

PAL编码是一种利用相位差来实现彩色图像传输的编码方式。

具体来说，亮度信号和色度信号会分别进行调制，并按照固定的相位差关系相加。

这种相加的方法可以在接收端恢复出亮度信号和色度信号，以还原出彩色图像。

NTSC编码是一种将亮度信号和色度信号分开传输的编码方式。

在NTSC编码中，亮度信号会直接传输，而色度信号则经过颜色子载波的调制后传输。

接收端通过解码器将亮度信号和色度信号重新合成，从而得到彩色图像。

最后，接收端需要对传输过来的信号进行解码处理。

解码的目的是将数字信号转换为模拟信号，以还原出原始的彩色图像。

解码器会根据编码方式和参数对信号进行处理，并通过反向的调制和解调过程将信号转换为模拟信号。

总的来说，彩色电视信号的传输涉及到转换、编码和解码等过程。

通过这些处理，彩色电视信号可以被有效地传输和还原，以呈现出清晰、准确的彩色图像。

这为我们提供了丰富多彩的观影体验。

彩色电视信号的传输是电视原理中的重要内容之一。

彩色电视信号的传输需要通过转换、编码和解码等系列过程，以保证图像色彩的还原和清晰度。

在彩色电视信号传输中，首先需要将彩色画面转换为电视信号。

彩色画面的颜色是由红色（R）、绿色（G）和蓝色（B）三种基本色组合而成的。

contents•彩色电视基础知识•彩色电视制式目录•色度解码器工作原理•色度解码器的应用与优化•彩色电视制式与色度解码器的关系通过将这三种颜色以不同的比例混合，可以产生各种不同的颜色。

彩色电视机的任务是将图像分解为红、绿、蓝三个基色，然后分别传输，最后在接收端重新混合。

彩色电视的原理基于三基色原理，即人眼可以感知的颜色是由红、绿、蓝三种基本颜色组成的。

彩色电视的制式是指规定图像的编码方式、信号传输方式、同步方式、抗干扰方式等一整套技术规范。

目前世界上主要的彩色电视制式有NTSC、PAL、SECAM等。

NTSC（National TelevisionSystem Committee）制式主要用于美国、日本等国家，采用奇数场优先同步方式；PAL（PhaseAlternating Line）制式主要用于中国、德国等国家，采用偶数场优先同步方式；SECAM（Sequential Color withMemory）制式主要用于法国、前苏联等国家。

彩色电视信号传输包括图像信号和同步信号两部分。

图像信号包括亮度信号和色度信号，其中亮度信号是黑白电视信号，色度信号是彩色电视信号。

同步信号是用于保证图像和声音的同步传输，包括行同步、场同步和色同步等。

彩色电视的信号传NTSC制式PAL制式帧率：每秒25帧。

分辨率：625线。

信号格式：采用并行的亮度信号和色度信号进行传输。

扫描方式：隔行扫描。

应用地区：欧洲、中国等国家。

应用地区：法国、俄罗斯等国家。

分辨率：625线。

扫描方式：逐行扫描。

帧率：每秒25帧。

SECAM制式ATSC制式010*******解码彩色电视信号还原彩色图像抑制噪声和失真030201色度解码器的功能01020304信号接收信号分离解码输出灵敏度线性失真提高图像质量色度解码器可以兼容不同的彩色电视制式，如NTSC、PAL和SECAM 等，使得不同制式的电视节目都可以被正确解码和显示。

兼容不同制式支持高清显示色度解码器在电视接收中的应用色度解码器的优化方案采用先进的解码算法集成视频处理功能可编程逻辑器件的应用智能化发展绿色环保适应超高清显示时代色度解码器的未来发展趋势不同制式对色度解码器的要求有所不同。

一、螺码的基本原理彩色电视机常用。

标准”PAL解码方式，又称PA儿—D解码方式，主要特点是采用超声延时线(延时一行)组成的杭状滤波器，可将相邻两f记度信号进行平均并分离出V、r信号[c／、r是巴平衡调幅经压缩的(B—y)与(万一门信号3。

解码电路方框图见固1—34，各部分电路的作用加11讨论如下：l．色度带通放大器色度带通放大器的作用是特色度信号从全电视信号中取出并进行放大，色皮带通的通领带宽度一般为2MHz左右，即4．43土lMH3范围。

这实际上已将亮度信号12要能量滤除，选出的色度信号及色同步信号成分。

2．彩色副藏缺修复电路因为发射涌的色度信号采用载额抑制调幅方式，所以在接收机中的同步解调电路必须再加入与发射端同颊同相的彩色副载波才能完成解调任务，恢复的方法是将行消隐期间传送的色同步信号(10个副载波周期)取出，去同步本机副载波振荡器。

从方框图中可看出，色同步选通电路作用是从色度信号中分离出色同步信号。

色同步选通电路实际上是一个门开关，它利用行同步脉冲延时来开关门，恰好在色同步信号出现期间打开选通电路，使输19只有色同步信号。

然后色同步信号与4．43MH2本机副载波振荡器信号同时送入鉴相器，进行相位比较。

如不同步，鉴柏器则输出误差电压，经低通滤波器去控制副裁波振荡器，使其与色同步信号完全同步o3．核状踞波器从名称上可知校状演技器能象校子一样来筛选信号。

因为已调制的色差信号c／＝o．硼4D—y)及lr＝o．877(R—y)，频谱上是交锗分布的，可利用梳状滤波器将EJ、r信号完全分离开。

另外梳状滤波器还将柏邻两行色度信号进行平均，这有利于补偿在发射机至接收机整个俏号通路中不完善所引起的相位误差。

也就是说，即使在传输过程中有—‘定程度相位误差(或微分相位误差)，由于梳状滤波器的电平均，不会引起显著图象的色调(彩色偏朗失真，而技校状油波器所补偿。

这是PAL制彩色电视制式主要特点。

杭状滤波器是由延时一行时间超声延时线与加法器、减法器组成。

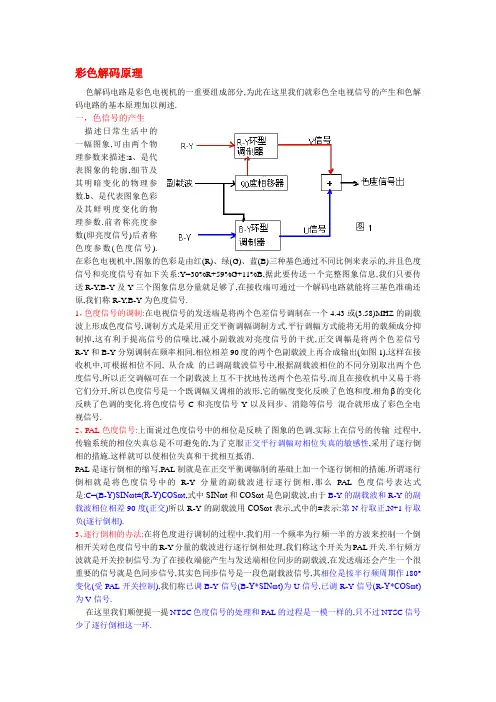

彩色解码原理色解码电路是彩色电视机的一重要组成部分,为此在这里我们就彩色全电视信号的产生和色解码电路的基本原理加以阐述.一，色信号的产生描述日常生活中的一幅图象,可由两个物理参数来描述:a、是代表图象的轮廓,细节及其明暗变化的物理参数.b、是代表图象色彩及其鲜明度变化的物理参数.前者称亮度参数(即亮度信号)后者称色度参数(色度信号).在彩色电视机中,图象的色彩是由红(R)、绿(G)、蓝(B)三种基色通过不同比例来表示的,并且色度信号和亮度信号有如下关系:Y=30%R+59%G+11%B,据此要传送一个完整图象信息,我们只要传送R-Y,B-Y及Y三个图象信息分量就足够了,在接收端可通过一个解码电路就能将三基色准确还原,我们称R-Y,B-Y为色度信号.1，色度信号的调制:在电视信号的发送端是将两个色差信号调制在一个4.43或(3.58)MHZ的副载波上形成色度信号,调制方式是采用正交平衡调幅调制方式.平行调幅方式能将无用的载频成分抑制掉,这有利于提高信号的信噪比,减小副载波对亮度信号的干扰,正交调幅是将两个色差信号R-Y和B-Y分别调制在频率相同,相位相差90度的两个色副载波上再合成输出(如图1),这样在接收机中,可根据相位不同, 从合成的已调副载波信号中,根据副载波相位的不同分别取出两个色度信号,所以正交调幅可在一个副载波上互不干扰地传送两个色差信号,而且在接收机中又易于将它们分开,所以色度信号是一个既调幅又调相的波形,它的幅度变化反映了色饱和度,相角β的变化反映了色调的变化.将色度信号C和亮度信号Y以及同步、消隐等信号混合就形成了彩色全电视信号.2、PAL色度信号:上面说过色度信号中的相位是反映了图象的色调,实际上在信号的传输过程中,传输系统的相位失真总是不可避免的,为了克服正交平行调幅对相位失真的敏感性,采用了逐行倒相的措施.这样就可以使相位失真和干扰相互抵消.PAL是逐行倒相的缩写,PAL制就是在正交平衡调幅制的基础上加一个逐行倒相的措施.所谓逐行倒相就是将色度信号中的R-Y分量的副载波进行逐行倒相,那么PAL色度信号表达式是:C=(B-Y)SINωt±(R-Y)COSωt,式中SINωt和COSωt是色副载波,由于B-Y的副载波和R-Y的副载波相位相差90度(正交)所以R-Y的副载波用COSωt表示,式中的±表示:第N行取正,N+1行取负(逐行倒相).3、逐行倒相的办法:在将色度进行调制的过程中,我们用一个频率为行频一半的方波来控制一个倒相开关对色度信号中的R-Y分量的载波进行逐行倒相处理,我们称这个开关为PAL开关.半行频方波就是开关控制信号.为了在接收端能产生与发送端相位同步的副载波,在发送端还会产生一个很重要的信号就是色同步信号,其实色同步信号是一段色副载波信号,其相位是按半行频周期作180°变化(受PAL开关控制),我们称已调B-Y信号(B-Y*SINωt)为U信号,已调R-Y信号(R-Y*COSωt)为V信号.在这里我们顺便提一提NTSC色度信号的处理和PAL的过程是一模一样的,只不过NTSC信号少了逐行倒相这一环.二，色信号的解码PAL-D解码器:PAL-D型色解码电路它又称为延时线型PAL制色解码电路,图2是它的方框图,彩色电视机的色解码实际上是一个逆编码过程,现在我们按图2走一圈看一看PAL色解码器是怎样完成色解码任务的.先将彩色全电视机信号送入亮色分离电路,将色度信号C和亮度信号Y分离出来.亮度信号通过一个亮度延时线最后再送到矩阵电路,延时线的作用是为了使亮度信号和色度信号在时间上取得一致,因为色度信号在通过色通导处理后必然会引起附加延时.色度信号经过两路,一路是通过一个“色同步消隐”电路将色同步信号去掉后加到延时解调器中分离出两个已调色差信号V和U,然后双双送到各自的“同步解调器””中(同步解调器的原理与视频检波一文所说到的同步检波电路一样)解调出B-Y和R-Y信号,然后再送到矩阵电路中,另一路经过一个“色同步选通”电路将色同步信号取出来, 送到“鉴相器”中和色副载波产生送来的信号进行鉴相比较,取出误差电压加至色副载波发生器从而保证副载波和发送端同步,另外,利用同步信号的摇摆性(相位按半行频周期作180°变化)在鉴相器中产生一个半行频识别信号加到PAL开关对送入PAL开关的副载波相位进行翻转(相对于收送端而言).再送到R-Y同步解调器,解调出R-Y 信号,另外色副载发生器输出另一路到B-Y同步解调器解调出B-Y信号.最后Y信号,B-Y信号,R-Y信号均送入矩阵电路进行一系列的加减运算使之解调出三基色信号.矩阵电路作如下运算:R-Y-Y=R B-Y-Y=B -0.51(R-Y)-0.19(B-Y)+Y=G。

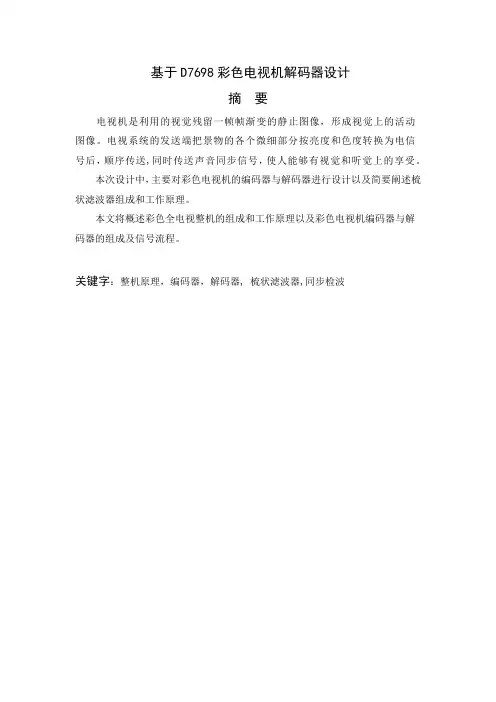

基于D7698彩色电视机解码器设计摘要电视机是利用的视觉残留一帧帧渐变的静止图像，形成视觉上的活动图像。

电视系统的发送端把景物的各个微细部分按亮度和色度转换为电信号后，顺序传送,同时传送声音同步信号，使人能够有视觉和听觉上的享受。

本次设计中，主要对彩色电视机的编码器与解码器进行设计以及简要阐述梳状滤波器组成和工作原理。

本文将概述彩色全电视整机的组成和工作原理以及彩色电视机编码器与解码器的组成及信号流程。

关键字：整机原理，编码器，解码器, 梳状滤波器,同步检波目录1 彩色全电视整机的组成和工作原理 (1)1.1彩色电视机的基本框图 (1)1.2电视机各基本成部分 (1)1.3彩色电视机的工作原理 (2)2 D7698解码器的组成和信号流程 (4)2.1 D7698扫描和彩色解码电路 (4)2.2D7698的解码过程及框图 (5)2.2.1 亮度通道 (6)2.2.2色度通道 (7)2.2.3波恢复电路 (7)2.2.4 解码矩阵电路 (7)2.3PAL识别与倒相电路 (8)3梳状滤波器组成和工作原理 (9)4同步检波电路 (10)总结 (12)致谢 (13)参考文献 (14)1 彩色全电视整机的组成和工作原理1.1彩色电视机的基本框图图1.1彩色电视机的基本框图彩色电视机采用超外差内载波式接收技术。

超外差是指天线接收到的射频电视信号，经高频放大后与本机产生的本振信号进行混频，得到固定的中频信号。

内载波式是指利用图像中频信号和伴音中频信号在通过检波级时，由于差拍产生第二伴音中频信号的内差方式。

彩色电视机基本组成包括公共通道、伴音通道、亮度通道、色度解码系统、显像系统、扫描系统、电源系统、控制系统等几大部分1.2电视机各基本成部分公共通道：包括高频调谐器、图像中放电路、同步检波器等电路，作用是对射频电视信号进行选频、放大、变频、检波等处理得到视频全电视信号和伴音第二中频信号。

伴音通道：主要由伴音中放电路、鉴频电路、输出电路、扬声器等组成，作用是将伴音第二中频信号进行放大、鉴频、功率放大后，形成音频信号推动扬声器重现声音信息。

数字电视信号传输设施的编码和解码原理数字电视信号的编码和解码原理是数字电视技术的关键，它们保证了数字电视信号在传输和接收过程中的稳定和准确。

数字电视信号传输设施的编码和解码原理是一种将模拟电视信号转换为数字信号，并将其传输和接收的技术方法。

首先，在数字电视信号传输设施的编码过程中，需要将模拟电视信号转换为数字信号。

这一过程被称为模拟到数字转换（ADC）。

模拟电视信号是连续的信号，而数字信号是离散的信号。

为了实现转换，模拟电视信号首先被抽样，即将连续的信号离散化为一系列离散的采样点。

之后，这些采样点通过量化，即将每个采样点映射到最接近的数字值。

最后，经过编码处理，将离散的数字信号转换成二进制码流。

编码方法有许多种，常见的有PCM编码、DPCM编码和压缩编码等。

这样，模拟电视信号就被转换为能够通过数字电路传输和处理的数字信号。

其次，在数字电视信号传输设施的解码过程中，需要将数字信号转换回模拟电视信号。

这一过程被称为数字到模拟转换（DAC）。

首先，接收到的二进制码流经过解码，将其转换为离散的数字信号。

然后，通过去量化，即将数字信号转换为模拟的离散信号，再经过插值和重构处理，将离散的采样点连接起来，并根据一定的算法进行插值计算，得到连续的模拟电视信号。

最后，通过抽样保持电路，将模拟电视信号重建成模拟的连续信号，以供显示设备进行显示。

数字电视信号传输设施的编码和解码原理的核心是对模拟信号进行采样、量化、编码和解码的过程。

这一过程能够有效地将模拟信号转换为数字信号，并保证其在传输过程中的准确性和稳定性。

数字电视信号的编码和解码技术不仅能够实现信号的高保真传输，还能够实现多路信号的复用、高清晰度信号的传输和多信道音频的同步等功能，从而提升了数字电视信号的传输质量和显示效果。

除了编码和解码原理之外，数字电视信号传输设施还涉及到信道编码和调制解调技术。

信道编码可以通过引入纠错码和交织等技术，提高数字信号在传输过程中的抗干扰能力和纠错能力。

2.3 彩色电视信号的编码为了实现兼容制的要求，彩色电视系统既要传送色度信号，也要传送亮度信号，而占有得带宽又不能超过黑白电视所规定得带宽，这就需要对这几种信号进行特殊的组合处理，这个过程成为编码。

要了解编码过程，得先了解亮度信号的频谱。

2.3.1 频谱间置原理1.频谱间置原理亮度信号的频宽为6HMz，但它并没有布满而是留有许多空隙。

既然亮度信号的主谱线之间存在有大量间隙就可以把色信号插到其间来传播。

由于同一幅图像信号和色度信号的频谱结构是完全相同的，为避免彼此的窜扰，必须将亮度信号与色度信号错开。

调幅是最普遍采用的移频技术，因为调频是采用的载波f c比调制信号F高得多，调幅波的频率为f c=±F,也就比调制信号频率F高得多。

既是频率，就要选择一个载波。

为了避免与高频发射时的载波混淆，这个载波称为为色副载波f sc，色副载波要求选在1/2行频处，选在低端，侧副载波形成的亮点干扰明显，选在高端，283f H符合与284f H之间，即283.5f H。

由此可得出副载波的频率为f sc=283.5×15625Hz≈4.43MHz色度信号队进行调幅，形成的调幅波主频谱为f s＋f H与f s－f H，其高次谐波为f sc±2f H，f sc+3 f H等，把亮度信号和色度信号相加，色度信号刚好钳制与亮度信号的空隙中，这就是频谱简直原理。

色度信号的载波选在4.43MHz比视频频带6MHz低上1.57MHz会不会使色度信号的频带过窄呢？人眼对色度信号的分辨力远低于黑白的其带宽一般取1.3MHz，这样色度信号的上限频率为（4.43MHz+1.3MHz）=5.73MHz。

调制后的色度信号带宽为±1.3MHz。

2.3.1正交平衡调幅制（NTSC）1.平衡调幅色度信号是怎样调知道色副载波上呢？它是采用了从调幅制演变出来的调制方式——平衡条幅制。

在调制信号的中，载波占去功率的60%—70%，而代表有用信号的上、下边频只占去调制功率很小的一部分。
