板式高层剪力墙结构高宽比超限控制指标表

高层建筑超限判别表版内部编号：（YUUT-TBBY-MMUT-URRUY-UOOY-DBUYI-0128）

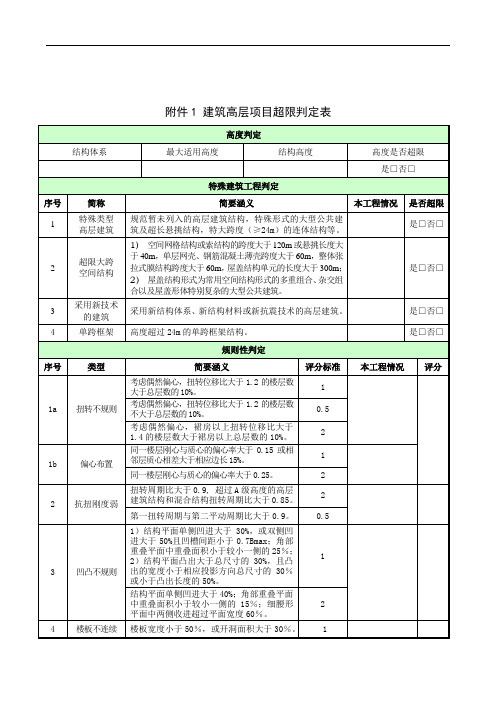

高层建筑工程抗震设防超限审查判别表建设单位：
工程名称：

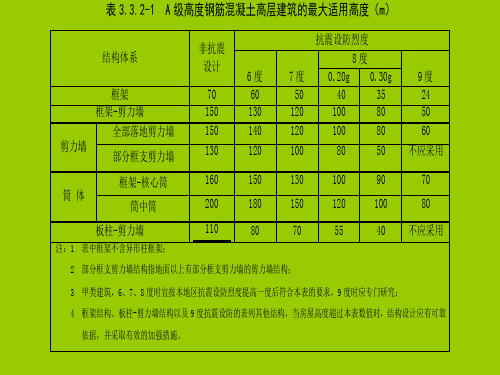

表一：房屋高度超限判别
度应比表内数值降低至少10%。

表二：房屋结构一般不规则判别
时，仍视为凹凸不规则，不按楼板不连续的开洞对待；序号a、b不重复计算不规则项；局部的不规则，视其位置、数量等对整个结构影响的大小判断是否计入不规则的一项。

表三：房屋结构特别不规则判别（一）
表四：房屋结构特别不规则判别（二）
后、左右错层属于本表的复杂连接。

50223。

综合结论：本工程属于（不属于）超限工程。

设计单位：（打印及盖出图章）施工图审查机构：佛山市中图建筑技术服
务有限公司
注册结构师：（签名及盖注册章）审查人：（签名）
日期：日期：。

高层建筑工程抗震设防超限审查判别表建设单位：
工程名称：
表一：房屋高度超限判别
表二：房屋结构一般不规则判别
按楼板不连续的开洞对待；序号a、b不重复计算不规则项；局部的不规则，视其位置、数量等对整个结构影响的大小判断是否计入不规则的一项。

表三：房屋结构特别不规则判别（一）
表四：房屋结构特别不规则判别（二）
连接。

表五：其他高层建筑
综合结论：本工程属于（不属于）超限工程。

设计单位：（打印及盖出图章）施工图审查机构：佛山市中图建筑技术
服务有限公司
注册结构师：（签名及盖注册章）审查人：（签名）日期：日期：。

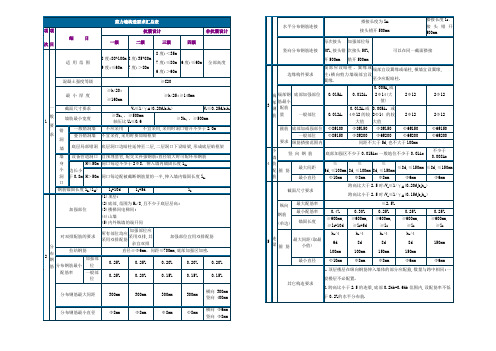

剪力墙的高宽比、肢长与截面厚度之比及限值
1、剪力墙的高宽比
高度为剪力墙在竖向的高度，宽度为其在水平截面的长度，当高宽比大于3时，为细高的剪力墙，容易设计成具有延性的弯曲破坏剪力墙（高规条文说明7.1.2）。

当墙的长度很长时，可通过开设洞口将长墙分成长度较小的墙段，使每个墙段成为高宽比大于3的独立墙肢或联肢墙，分段宜较均匀。

设计提示：从提高受力性能的角度，剪力墙的高宽比应尽可能大于3。

但在高层建筑中，剪力墙高宽比一般可满足此条件。

2、剪力墙肢长与截面厚度之比
为各肢截面高度与厚度之比。

可用来定义短肢剪力墙。

短肢剪力墙是指截面厚度不大于300mm、各肢截面高度与厚度之比的最大值大于4但不大于8的剪力墙；对于L形、T形、十字形剪力墙，其各肢的肢长与截面厚度之比的最大值大于4且不大于8时，才划分为短肢剪力墙。

短肢剪力墙沿建筑高度可能有较多楼层的墙肢会出现反弯点，受力特点接近异形柱，又承担较大轴力与剪力，因短肢剪力墙抗震性能较差，地震区应用经验不多，为安全起见，本规程规定短肢剪力墙应加强。

（高规条文说明 7.1.8）设计提示：在高层剪力墙住宅建筑标准层单位面积含钢量中, 剪力墙墙身用钢量约占 45%~ 65%, 剪力墙边缘构件用钢量约占30% ~ 50% (该统计数据为 7度抗震设
防区的数据) , 因此剪力墙布置时，可通过加长剪力墙墙肢长度, 减少剪力墙数量,减少边缘构件数量,尽可能布置在结构周边外围护墙位置，在结构中部宜减少剪力墙的布置量(如中部楼电梯间附近) , 使结构整体抗侧刚度增加, 降低造价，增加建筑平面布置灵活性。

高层结构设计需要控制的七个比值及调整方法高层设计的难点在于竖向承重构件（柱、剪力墙等）的合理布置，设计过程中控制的目标参数主要有如下七个：1、轴压比：主要为控制结构的延性，规范对墙肢和柱均有相应限值要求，见抗规6.3.6和6.4.5，高规 6.4.2和7.2.14。

电算结果的判别：轴压比计算结果程序已经给出: 梁弹性挠度、轴压比、墙边缘构件简图。

轴压比不满足时的调整方法：1）程序调整：SATWE程序不能实现。

2）人工调整：增大该墙、柱截面或提高该楼层墙、柱混凝土强度。

轴压比过小, 则说明结构的经济技术指标较差, 宜适当减少相应墙、柱的截面面积。

上述几个参数的调整涉及构件截面、刚度及平面位置的改变, 在调整过程中可能相互关联, 应注意不要顾此失彼。

2、剪重比：主要为控制各楼层最小地震剪力，确保结构安全性，见抗规 5.2.5，高规4.3.12。

这个要求如同最小配筋率的要求，算出来的地震剪力如果达不到规范的最低要求，就要人为提高，并按这个最低要求完成后续的计算。

电算结果的判别：( 1)对于一般高层建筑, 结构剪重比底层为最小,顶层最大, 故实际工程中, 结构剪重比由底层控制, 由下到上, 哪层的地震剪力不够, 就放大哪层的设计地震内力。

( 2)结构各层剪重比及各楼层地震剪力调整系数自动计算取值, 结果详SATWE周期、地震力与振型输出文件WZQ.OUT。

( 3)各层地震内力自动放大与否在调整信息栏设开关; 如果用户考虑自动放大, SATWE将在WZQ. OUT 中输出程序内部采用的放大系数。

( 4) 六度区剪重比可在0. 7% ~ 1% 取。

剪重比不满足时的调整方法：1）程序调整：在SATWE的“调整信息”中勾选“按抗震规范5.2.5调整各楼层地震内力”后，SATWE按抗规5.2.5自动将楼层最小地震剪力系数直接乘以该层及以上重力荷载代表值之和，用以调整该楼层地震剪力，以满足剪重比要求。

2）人工调整：如果还需人工干预，可按下列三种情况进行调整：a）当地震剪力偏小而层间侧移角又偏大时，说明结构过柔，宜适当加大墙、柱截面，提高刚度；b）当地震剪力偏大而层间侧移角又偏小时，说明结构过刚，宜适当减小墙、柱截面，降低刚度以取得合适的经济技术指标；c）当地震剪力偏小而层间侧移角又恰当时，可在SATWE的“调整信息”中的“全楼地震作用放大系数”中输入大于1的系数增大地震作用，以满足剪重比要求。
