KG-11高压开关动作特性测试仪检定装置2016.62

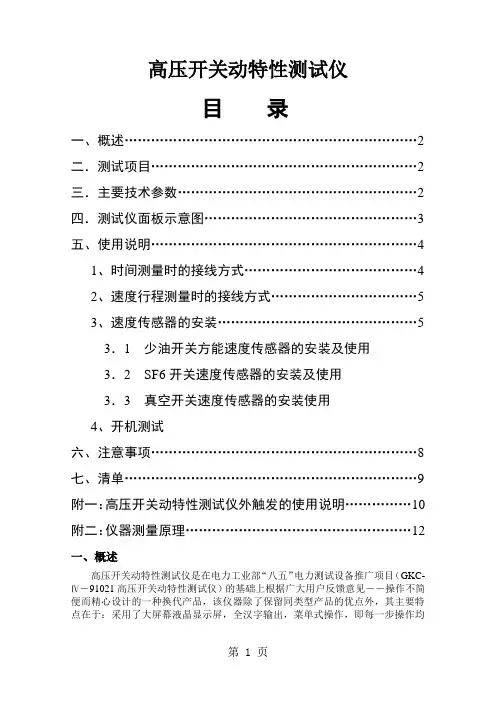

高压开关动特性测试仪目录一、概述 (2)二．测试项目 (2)三．主要技术参数 (2)四．测试仪面板示意图 (3)五、使用说明 (4)1、时间测量时的接线方式 (4)2、速度行程测量时的接线方式 (5)3、速度传感器的安装 (5)3．1 少油开关方能速度传感器的安装及使用3．2 SF6开关速度传感器的安装及使用3．3 真空开关速度传感器的安装使用4、开机测试六、注意事项 (8)七、清单 (9)附一：高压开关动特性测试仪外触发的使用说明 (10)附二：仪器测量原理 (12)一、概述高压开关动特性测试仪是在电力工业部“八五”电力测试设备推广项目（GKC-Ⅳ－91021高压开关动特性测试仪）的基础上根据广大用户反馈意见――操作不简便而精心设计的一种换代产品，该仪器除了保留同类型产品的优点外，其主要特点在于：采用了大屏幕液晶显示屏，全汉字输出，菜单式操作，即每一步操作均由汉字提示，使现场试验人员操作极其简便，除通过硬件实现提高抗干扰水平外，在软件上也编制了抗干扰程序，大大提高了试验数据的可靠性；采用面板式微型打印机，可打印各种测试数据和速度波形，便于分析保存。

该仪器适用于10 ~ 500kV少油、真空、SF6高压断路器动特性综合测试，也可用于低压电器，如接触器、继电器的分合闸时间、同期性的测量二、测试项目测试项目最大时间测量3 s最大速度测量20m/s最大测量行程mm传感器测试通道数开距超程油开关分合闸时间同期性弹跳次数弹跳时间重合闸时间刚分速度刚合速度600*直线传感器12路SF6开关刚分速度刚合速度200*直线传感器12路真空开关平均速度辅助测量法3路三、主要技术参数1、最大测量速度：20 m/s，分辨率：0.01 m/s2、最大测量行程：油开关-- 600 mm （由不同型号传感器定），SF6开关-- 200 mm真空开关(辅助测量法)3、最大测量时间：3 s ，分辨率：100μs4、测试通道数：12路，其中A通道测速度，A、B、C、D、E、F、G、H、I、J、K、L测断口时间5、电源：AC 220V ±10%；50Hz ±2%6、显示方式：大屏幕液晶示屏全汉字输出，TPμp-40面板式打印机7、外形/ 重量：358×258×240 mm /5 kg四、开关仪面板示意图内同步是测试仪内部提供的信号，当继电器动作时（即黄灯或绿灯亮时），同时也给了测试仪一个测试开始的信号。

高压开关机械特性测试仪的操作及操作规程高压开关机械特性测试仪的操作高压开关机械特性测试仪基于高性能工业嵌入式平台，具有高速数据采集分析处理本领，能防范强电磁场（500KV以上）干扰，同时具有多路高压开关动特性同时分析和测试精度高等特点。

针对不同开关的不同测试要求，本仪器具有丰富完善的用户自定义功能。

本仪器内置隔离型可调直流电源及开关操作命令模拟掌控模块，试验时可通过内附直流电源直接掌控开关分、合闸、重合闸操作，具有自动或手动进行动作电压试验功能。

本仪器可进行各种类型的高压开关有关机械特性参数（时间、速度、同期、行程、弹跳、线圈电流等）测试与特性分析。

操作安全要求请阅读下列安全注意事项，以免人身损害，并防止该产品或与其相连接的任何其它产品受到损坏。

为了避开可能发生的不安全，该产品只可在规定的范围内使用。

1.只有合格的技术人员才可执行维护和修理，防止火灾或人身损害。

2.使用适当的电源线。

只可使用该产品专用、并且符合该产品规格的电源线。

3.正确地连接和断开。

当测试导线与带电端子连接时，请勿任意连接或断开测试导线。

4.产品接地。

该产品除通过电源线接地导线接地外，产品外壳的接地柱必需接地。

为了防止电击，接地导体必需与地面相连。

在与该产品输入或输出终端连接前，应确保该产品已正确接地。

5.注意全部终端的额定值。

为了防止火灾或电击不安全，请注意该产品的全部额定值和标记。

在对该产品进行连接之前，请阅读该产品使用说明书，以便进一步了解有关额定值的信息。

6.请勿在无仪器盖板时操作。

如盖板或面板已卸下，请勿操作该产品。

7.使用适当的保险丝。

只可使用符合该产品规定类型和额定值的保险丝。

8.避开接触暴露电路和带电金属。

产品有电时，请勿触摸暴露的接点和部位。

9.在有可疑的故障时，请勿操作。

如怀疑该产品有损坏，请联系维护和修理人员进行检查，切勿连续操作。

10.测试结束后要等放电完毕再拆除测试线。

日常保养该仪器是精密宝贵设备，使用时请妥当保管，要防止重摔、撞击。

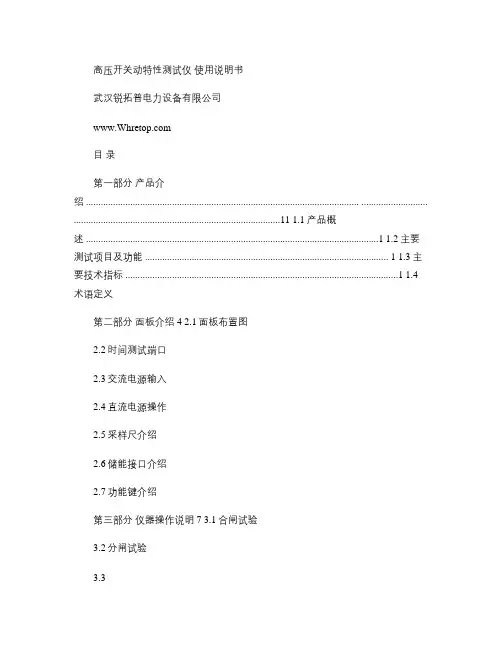

高压开关动特性测试仪使用说明书武汉锐拓普电力设备有限公司目录第一部分产品介绍 ............................................................................................................... ........................... ....................................................................................11 1.1产品概述 .......................................................................................................................1 1.2主要测试项目及功能 ................................................................................................... 1 1.3主要技术指标 ...............................................................................................................1 1.4术语定义第二部分面板介绍 4 2.1面板布置图2.2时间测试端口2.3交流电源输入2.4直流电源操作2.5采样尺介绍2.6储能接口介绍2.7功能键介绍第三部分仪器操作说明 7 3.1合闸试验3.2分闸试验3.33.43.53.5.13.5.23.5.33.6.....................................................................................................................16 3.7通讯 .. (16)3.8.....................................................................................................................17第四部分 ......................................................................................... ................................................. ........................................1717 4.14.2软件使用 .....................................................................................................................17 4.2.1联机 .............................................................................................................................17 4.2.2上传历史数据 . (17)4.2.3控制试验 .....................................................................................................................19 4.2.4试验数据输出 .............................................................................................................19第五部分开关接线案例 ..................................................................................................... ..................................... ................................................................1919 5.1接线操作方法 (19)5.2油开关采样尺安装 ..................................................................................................... 20 5.3真空开关传感器安装及接线 ..................................................................................... 21 5.4六氟化硫采样尺的安装 (22)第六部分注意事项 ............................................................................................................. ............................. ................................................................................2323 6.1显示太黑太亮 .............................................................................................................23 6.2仪器死机 .....................................................................................................................23 6.3打印不正常 .................................................................................................................24第七部分产品清单 24高压开关动特性测试仪使用说明书第一部分产品介绍1.1产品概述高压开关动特性测试仪是我公司为适应现场测试高压开关动作特性的需要, 开发研制的专用仪器。

高压开关动作特性测试仪仪器介绍高压开关动作特性测试仪是专门用于测试高压开关的动作时间、速度和稳定性的设备。

该仪器可用于测试气体绝缘金属封闭开关、油浸式开关、SF6开关等高压开关的动作特性。

其主要测试原理是通过将高压开关接入测试仪器电路中，然后外加电压，触发开关的动作启动，记录开关的动作时间、速度和稳定性等参数，并将测试结果进行数据分析和评价。

该仪器具有结构紧凑、操作简便、测试精度高等特点，是高压开关制造行业不可或缺的测试工具之一。

测试原理高压开关动作特性测试仪的测试原理是利用高压开关受弹簧力、电磁力和气压力等力学和物理原理工作的特性，通过外接电路给高压开关提供激励电压，从而实现触发开关动作启动。

在开关动作过程中，测试仪器会通过机械和电子传感器等装置，记录开关的位置信号、时间信号和速度信号等参数，然后将这些参数传输到计算机上进行分析和处理，得出开关的动作时间、速度和稳定性等测试结果。

测试结果可以显示在计算机屏幕上，并可根据需要进行保存、打印和复制等操作。

测试操作步骤高压开关动作特性测试仪的测试操作主要包括以下步骤：1.准备测试仪器，将高压开关连接到测试仪器的电路上，开启仪器电源；2.设置测试参数，包括测试电压、测试时间、测试速度等，并确认参数设置无误；3.启动测试仪器，触发高压开关的动作启动，同时测试仪器开始记录开关的动作参数；4.测试完成后，将测试结果传输到计算机上，进行数据分析和评价；5.根据测试结果分析，对高压开关的动作性能进行评估和修改。

测试注意事项高压开关动作特性测试仪是一种高精度测试仪器，测试时需要注意以下方面：1.测试仪器应处于稳定的环境和电源状态下，以保证测试结果的准确性；2.测试前应对测试仪器进行预热和校准，以保证仪器的性能稳定和精度；3.测试时应避免操作人员触摸测试仪器和高压开关，防止触电事故的发生；4.测试后应对测试结果进行存档和备份，以备后续分析和参考。

总结高压开关动作特性测试仪是一种非常有用的测试工具，它可以对高压开关的动作特性进行全面、精确的测试和分析。

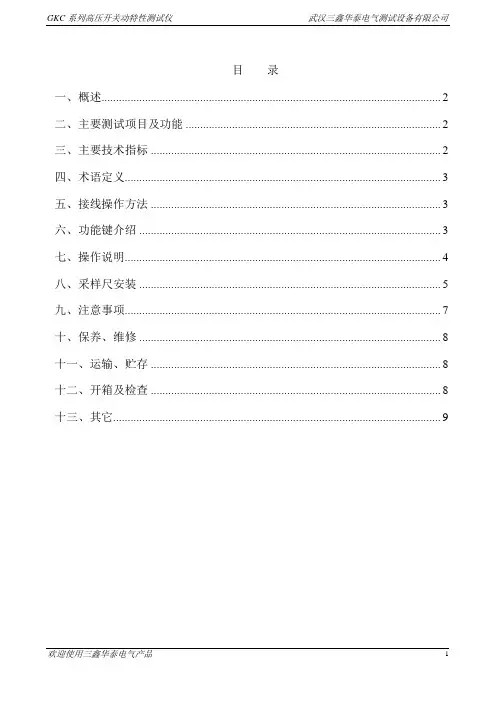

目录一、概述 (2)二、主要测试项目及功能 (2)三、主要技术指标 (2)四、术语定义 (3)五、接线操作方法 (3)六、功能键介绍 (3)七、操作说明 (4)八、采样尺安装 (5)九、注意事项 (7)十、保养、维修 (8)十一、运输、贮存 (8)十二、开箱及检查 (8)十三、其它 (9)衷心地感谢您选择了我们的产品!为了您更好地使用本仪器，在使用前请务必仔细阅读使用说明，详细了解其主要性能以及使用方法。

一、概述GKC系列高压开关动特性测试仪是我公司为适应测试高压开关动作特性的需要开发研制的专用仪器。

它以单处机为核心进行采样，处理和输出，其主要特点是采用汉字提示以人机对话的方式操作，汉字显示结果并打印输出，具有智能化、功能多、数据准确、抗干扰性强、操作简单、体积小、重量轻、外观美等优点，适用于各种户内外多油、少油开关、真空开关，六氟化硫开关的动特性测试。

GKC可测多油、少油开关、真空开关、六氟化硫开关。

二、主要测试项目及功能１．12个断口的固有分、合闸时间；２．重合闸时间；３．分、合闸最大不同期性；４．刚分、刚合速度；５．弹跳时间及幅度；６．开关开距及开关超行程（真空开关、预置开关行程）；７．分、合闸平均速度；８．显示、打印速度－距离曲线三、主要技术指标1、时间测量同时可测量断口数：≤12个测定过程整定时间：0~6秒分辨率：0.1ms2、开关开距、开关超行程、弹跳幅度测量量程：＜500mm分辨率：1mm3、测量误差时间测量误差：±1%行程测量误差：±1%4、工作条件工作电压：AC220V±10%频率：50HZ功耗：≤60W使用环境温度：0~40℃使用环境湿度：≤90%RH体积：400×350×200(mm3)重量：7kg四、术语定义刚分、刚合速度：动静触头刚分后，刚合前10ms触头运动的平均速度（为油开关定义）。

平均速度：开距/时间开关开距：动触头从分闸位置到刚合位置之间（测合闸速度时得到此数据）。

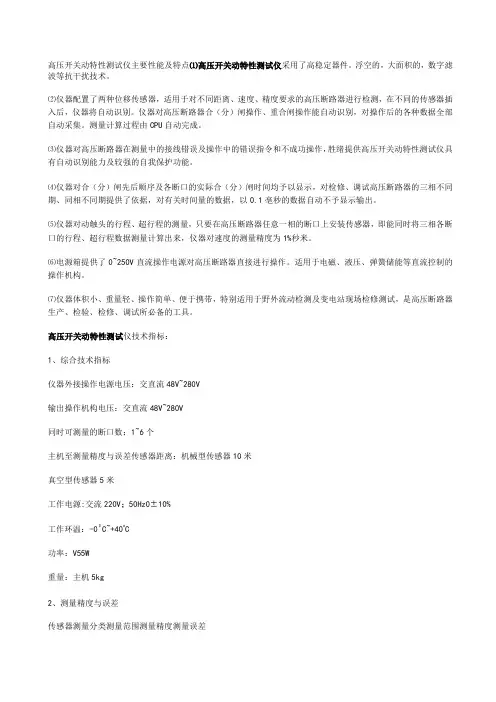

高压开关动特性测试仪主要性能及特点⑴高压开关动特性测试仪采用了高稳定器件。

浮空的，大面积的，数字滤波等抗干扰技术。

⑵仪器配置了两种位移传感器，适用于对不同距离、速度、精度要求的高压断路器进行检测，在不同的传感器插入后，仪器将自动识别。

仪器对高压断路器合（分）闸操作、重合闸操作能自动识别，对操作后的各种数据全部自动采集。

测量计算过程由CPU自动完成。

⑶仪器对高压断路器在测量中的接线错误及操作中的错误指令和不成功操作，胜绪提供高压开关动特性测试仪具有自动识别能力及较强的自我保护功能。

⑷仪器对合（分）闸先后顺序及各断口的实际合（分）闸时间均予以显示，对检修、调试高压断路器的三相不同期、同相不同期提供了依据，对有关时间量的数据，以0.1亳秒的数据自动不予显示输出。

⑸仪器对动触头的行程、超行程的测量，只要在高压断路器任意一相的断口上安装传感器，即能同时将三相各断口的行程、超行程数据测量计算出来，仪器对速度的测量精度为1%秒米。

⑹电源箱提供了0~250V直流操作电源对高压断路器直接进行操作。

适用于电磁、液压、弹簧储能等直流控制的操作机构。

⑺仪器体积小、重量轻、操作简单、便于携带，特别适用于野外流动检测及变电站现场检修测试，是高压断路器生产、检验、检修、调试所必备的工具。

高压开关动特性测试仪技术指标：1、综合技术指标仪器外接操作电源电压：交直流48V~280V输出操作机构电压：交直流48V~280V同时可测量的断口数：1~6个主机至测量精度与误差传感器距离：机械型传感器10米真空型传感器5米工作电源:交流220V；50Hz0±10%工作环温：-0βC~+40o C功率：V55W重量：主机5kg2、测量精度与误差传感器测量分类测量范围测量精度测量误差机械传感器时间0~999.9ms0.Ims±0.Ims直线距离0~999mm1mm±0.Imm速度18m∕s0.01m∕s±0.01m∕s真空传感器时间0~999.9ms0.lms±O.Ims直线距离0~40nπn0.5三ι+0.5mm速度2.5m∕s0.01m∕s±0.01m∕s尊敬的用户：感谢您关注我们的产品，本公司除了有此产品介绍以外，还有真空度测试仪,SF6微水测试仪,真空开关动特性测试仪,断路器动特性测试仪,高压开关动特性测试仪,串联谐振耐压试验装置,高低压开关柜通电试验台,六相继电保护测试仪,静电电压表,三倍频发生器,三倍频感应耐压装置,超低频耐压试验装置,0.1HZ超低频高压发生器,硅橡胶高压线,真空检测仪,CT伏安特性测试仪,变压器变比测试仪,矿用杂散电流测试仪,高压测试仪,变频介质损耗测试仪等等,您如果对我们的产品有兴趣，咨询。

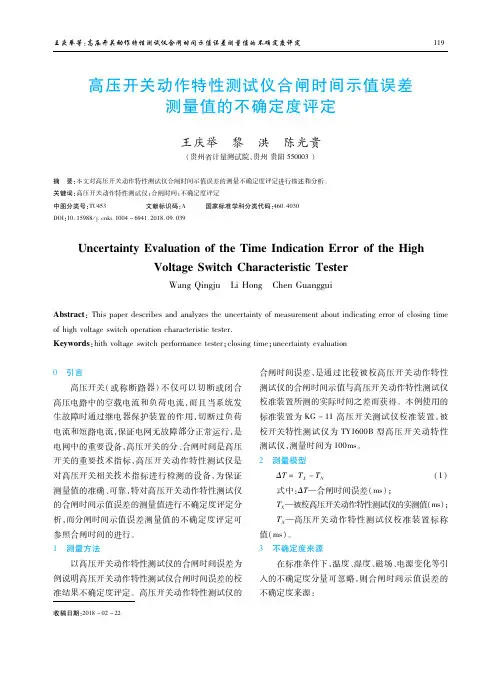

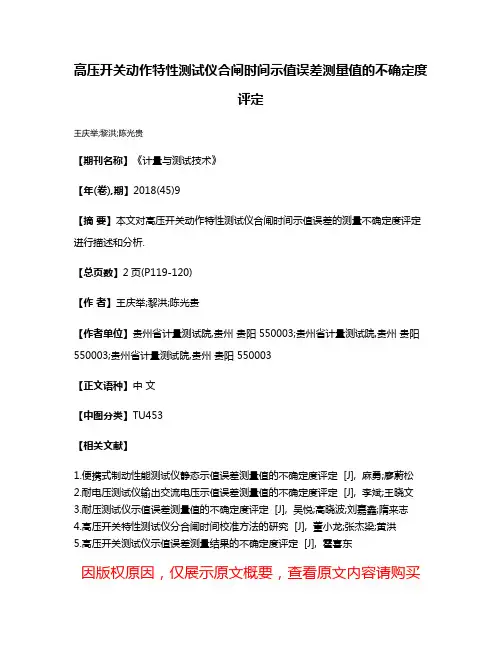

高压开关动作特性测试仪合闸时间示值误差测量值的不确定度
评定
王庆举;黎洪;陈光贵
【期刊名称】《计量与测试技术》
【年(卷),期】2018(45)9
【摘要】本文对高压开关动作特性测试仪合闸时间示值误差的测量不确定度评定进行描述和分析.
【总页数】2页(P119-120)
【作者】王庆举;黎洪;陈光贵
【作者单位】贵州省计量测试院,贵州贵阳 550003;贵州省计量测试院,贵州贵阳550003;贵州省计量测试院,贵州贵阳 550003
【正文语种】中文
【中图分类】TU453
【相关文献】
1.便携式制动性能测试仪静态示值误差测量值的不确定度评定 [J], 麻勇;廖蔚松
2.耐电压测试仪输出交流电压示值误差测量值的不确定度评定 [J], 李斌;王晓文
3.耐压测试仪示值误差测量值的不确定度评定 [J], 吴悦;高晓波;刘嘉鑫;隋来志
4.高压开关特性测试仪分合闸时间校准方法的研究 [J], 董小龙;张杰梁;黄洪
5.高压开关测试仪示值误差测量结果的不确定度评定 [J], 霍喜东
因版权原因，仅展示原文概要，查看原文内容请购买。

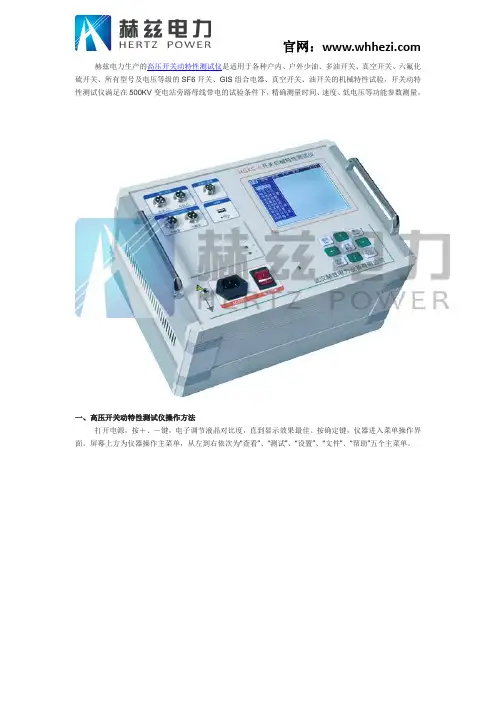

赫兹电力生产的高压开关动特性测试仪是适用于各种户内、户外少油、多油开关、真空开关、六氟化硫开关、所有型号及电压等级的SF6开关、GIS组合电器、真空开关、油开关的机械特性试验，开关动特性测试仪满足在500KV变电站旁路母线带电的试验条件下，精确测量时间、速度、低电压等功能参数测量。

一、高压开关动特性测试仪操作方法打开电源，按＋、－键，电子调节液晶对比度，直到显示效果最佳。

按确定键，仪器进入菜单操作界面。

屏幕上方为仪器操作主菜单，从左到右依次为“查看”、“测试”、“设置”、“文件”、“帮助”五个主菜单。

1、主菜单设置测试前，仪器的各种操作状态的设置。

1）测试设置①速度定义：仪器已经固化了10种速度定义（注：此10种定义可以根据需要用PC机对仪器重新定义并固化），根据开关型号不同，选取相应的定义。

如果找不到相应的定义，则一般取“合前分后10ms”测出“时间－行程特性曲线”再在曲线上进行相应分析得到相应速度值。

②传感器安装：根据测速传感器安装位置不同，选取相别。

如果是三相联动机构，一般选在“A”相。

③测试时长：指内部电源输出操作电压的时间长度。

250ms:一般开关的单分、单合试验，选250ms时长;500ms:一般开关“合－分”或“分－合”操作时，选500ms时长;1000ms:老式的发电机出口开关如SN4-10G、SN-20G的合闸时间一般大于500ms，做此种开关的单合、单分试验时，选1000ms时长;2000ms:开关做“分－合－分”操作时，选2000ms时长;4000ms:a.开关做“合－分－合－分”操作时，选4000ms时长;b.进行仪器内部操作电压校验时，选4000ms时长。

④触发方式：内触发：用仪器内部直流电源进行分、合闸操作;外触发：仪器内部直流电源不工作，用现场电源（交流直流均可）操作开关动作。

仪器做合（分）闸时，仪器的“外触发”接线直接并接到合（分）闸线圈上，开关动作时，仪器从线圈上取电压信号作计时起点。

RDKG-12A高压开关动（机械）特性测试仪使用说明书武汉融德电测科技有限公司尊敬的用户：感谢您购买本公司RDKG-12A高压开关动（机械）特性测试仪。

在您初次使用该产品前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。

我们的宗旨是不断地改进和完善公司的产品，如果您有不清楚之处，请与公司售后服务部联络，我们会尽快给您答复。

注意事项●仪器到现场后，请首先将仪器保护地与现场大地接好，方可进行其它接线与操作；试验完后关掉电源，再拆其它线，最后拆除地线。

●使用仪器前请检查输入电源是否为交流220 V，否则可能损坏仪器。

●仪器内部有高压，为保障安全，请勿擅自拆机。

●使用产品时，请按说明书规范操作。

●未经允许，请勿开启仪器，这会影响产品的保修。

自行拆卸厂方概不负责。

●存放保管本仪器时，应注意环境温度和湿度，放在干燥通风的地方为宜，要防尘、防潮、防震、防酸碱及腐蚀气体。

●仪器运输时应避免雨水浸蚀,严防碰撞和坠落。

●图片仅供参考，请以实物为准。

目录一、技术参数 (6)二、性能特点 (8)三、术语定义 (9)四、面板布置 (11)五、菜单操作说明 (13)六、现场连线 (23)七、传感器的安装 (24)八、仪器的配套性与售后服务 (27)九、生命周期 (27)附录一、测试图形和数据 (27)附录二、内触发接线图 (29)附录三、断口接线图 (30)RDKG-12A 高压开关动（机械）特性测试仪阅读提示：在本说明书上,软件界面上的菜单或选项用【】括起来,比如【文件】→【保存数据】表示依次选择菜单上的【文件】、【保存数据】；表示按面板上的按键。

一、技术参数1、使用环境①输入电源：220V±10% 50Hz±10% 大气压力86～106kpa②温度：－10～40℃湿度≦80%RH2、安全性能①绝缘电阻＞2MΩ②介电强度 电源对机壳工频1.5KV 耐压1分钟，无闪络与飞弧。

3、基本参数①时 间： 量程 25000.0ms 最小分辩率0.01ms 误差 250 ms 档位 0.01ms±2个字 2500 ms 档位 0.1ms±2个字 25000 ms 档位 1ms±2个字②合闸电阻：量程 10 KΩ 分辨率 1Ω （选配功能-B 有此功能） ③石墨触头：量程 250 ms 分辨率0.1ms （选配功能-C 有此功能） ❍速 度： 量程 20.00m/s 分辩率0.01m/s 误差 0-2m/s 以内 ±0.1m/s±1个字 2m/s 以上 ±0.2m/s±1个字 ⏹行 程：量 程 分辩率 误 差真空断路器 50.0mm 0.1mm0.1±1个字 SF6断路器 300.0mm1mm少油断路器600.0mm⑥电 流： 量程 20.00A 分辩率0.01A☐输出电源： DC0～300V 数字可调/20A （瞬时工作），分辨率1V 。

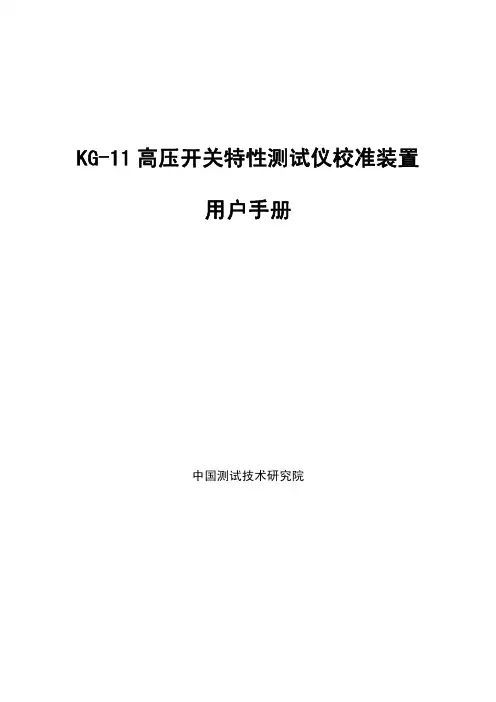

KG-11高压开关特性测试仪校准装置用户手册中国测试技术研究院版权所有未经授权，任何公司或个人不得以任何形式（电子、机械、影印或其它形式）对本说明书进行复制和备份。

因使用者个人或第三方的意外事故，滥用、无用本设备；或未按本装置操作与维护要求而造成设备损坏等所产生的费用，中测试技术研究院不承担任何责任。

务必通读本用户手册，以便您掌握我如何使用本设备。

本装置设计及说明有所变动及更新时，恕不另行通知。

1概述................................................................. 错误！未定义书签。

2工作原理......................................................... 错误！未定义书签。

3仪器特点......................................................... 错误！未定义书签。

4主要技术指标 ................................................ 错误！未定义书签。

4.1测量范围 ............................................... 错误！未定义书签。

4.2测量精度 ............................................... 错误！未定义书签。

5接线使用说明 ................................................ 错误！未定义书签。

5.1面板介绍 ............................................... 错误！未定义书签。

5.2功能介绍 ............................................... 错误！未定义书签。

高压开关动特性测试仪安全操作及保养规程1. 引言高压开关动特性测试仪是一种用于测试高压开关动作特性的设备，具有重要的应用价值。

为了确保设备的正常运行和安全使用，本文档将介绍高压开关动特性测试仪的安全操作和保养规程。

2. 安全操作规程2.1 设备检查在使用高压开关动特性测试仪之前，需要进行设备检查以确保设备的正常工作状态。

具体操作如下：•确保电源线和连接线完好无损，并连接牢固。

•检查设备的外观是否有损坏，如有损坏应及时维修或更换设备。

•检查设备各个按键和显示屏是否正常工作，如有异常情况应停止使用并联系维修人员。

2.2 电源接入在接入电源之前，请按照以下步骤进行操作：1.确保电源开关处于关闭状态。

2.将电源线插头插入电源插座。

3.打开电源开关，并观察设备的指示灯状态。

4.若设备正常运行则可以进行下一步操作，若设备异常请立即停止使用并联系维修人员。

2.3 操作步骤在进行高压开关动特性测试仪的操作时，应按以下步骤进行：步骤一：准备工作1.将被测高压开关正确接入测试仪，并确保连接牢固。

2.设置测试仪的相关参数，如测试电压、测试次数等。

步骤二：进行测试1.打开测试仪的电源开关，确保设备正常运行。

2.根据需要选择测试模式，如开关合闸动特性测试、开关分闸动特性测试等。

3.按下开始测试按钮，测试仪将自动对被测高压开关进行测试。

4.在测试过程中，注意观察测试仪的显示屏，记录测试结果。

步骤三：结束测试1.测试完成后，按下停止测试按钮，停止测试仪的工作。

2.关闭测试仪的电源开关。

3.将测试仪与被测高压开关断开连接。

3. 保养规程3.1 日常保养为了保证高压开关动特性测试仪的正常运行，应进行日常的保养工作。

具体操作如下：•定期清洁设备的外部表面，确保设备无尘污。

•检查设备的连接线，如有损坏或老化应及时更换。

•按照设备说明书进行润滑工作，确保设备的运动部件灵活运转。

3.2 定期保养定期保养是为了保证高压开关动特性测试仪的长期稳定运行。

采用KJTC系列开关机械特性测试仪对高压开关进行检测张安
【期刊名称】《电测与仪表》
【年(卷),期】1998(035)009
【摘要】针对高压开关的检测方法，详细介绍了ＫＪＴＣ系列开关机械特性测试仪（产品见本期封面）的功能、测试技术原理入检测方法。

【总页数】2页(P19-20)
【作者】张安
【作者单位】西安实达电力设备厂
【正文语种】中文
【中图分类】TM564.06
【相关文献】
1.高压开关机械特性测试仪时间参数的校准 [J], 李瑾;李俊峰;沈宏
2.高压开关机械特性测试仪校验装置的研制 [J], 肖鹏;王林;余晓曦
3.采用单片机的高压开关特性测试仪 [J], 刘国辉;冯启明
4.KJTC—Ⅱ(Ⅲ)型高压断路器机械特性测试仪 [J], 赵鲁长
5.高压开关机械特性测试仪的设计与实现 [J], 宋庆恒
因版权原因，仅展示原文概要，查看原文内容请购买。
