开关特性测试仪

BC开关机械特性测试仪BC开关机械特性测试仪是一款专门用来测试开关机械特性的高精度测试设备。

该测试仪具有多种测试功能，可以同时测试多个开关机械特性参数，包括开合力、行程、接触时间、弹性、崩脱点等，不仅测试精度高，还非常方便实用。

BC开关机械特性测试仪的主要功能：1.测量开合力：该测试仪可以测量开关的开合力，可以在开合过程中记录下每个位置的开合力曲线。

在测量过程中，用户可以通过调整位置和姿态来确保数据的准确性。

2.测量行程：该测试仪可以测量开关的行程，即开关变化的距离。

通过测量不同位置的行程，可以确定开关的运动轨迹和变化规律。

3.测量接触时间：该测试仪可以测量开关的接触时间，即开关闭合的时间。

通过测量接触时间，可以确定开关闭合的速度和稳定性。

4.测量弹性：该测试仪可以测量开关的弹性，即开关在短时间内恢复到开合前状态的能力。

通过测量弹性，可以确定开关的抗冲击能力和可靠性。

5.测量崩脱点：该测试仪可以测量开关的崩脱点，即开关在行程中出现的最小力矩值。

通过测量崩脱点，可以确定开关的最小作用力和可靠性。

BC开关机械特性测试仪的使用方法：1.放置测试仪：首先将测试仪放置在水平表面上，并确保测试仪与电源以及被测开关连接。

2.选择测试模式：根据被测开关的性质，选择对应的测试模式，并指定测试参数。

3.开始测试：在开始测试前，需要确保被测开关处于初始状态。

然后使用测试仪对被测开关进行测试，测试仪会自动记录测量数据，并在测试结束后生成测试报告。

4.分析测试结果：对测试结果进行分析，判断被测开关的机械特性是否符合标准。

如果不符合，需要进行调整或更换。

BC开关机械特性测试仪的应用场景：该测试仪广泛应用于电力、航空、汽车、仪器仪表等领域，尤其是在开关生产和质量监管中得到广泛应用。

通过使用该测试仪，可以提高开关的生产质量和可靠性，保障设备运行稳定，减少维修费用。

总结：BC开关机械特性测试仪是一款高精度的测试设备，具有多种测试功能，可以同时测试多个开关机械特性参数。

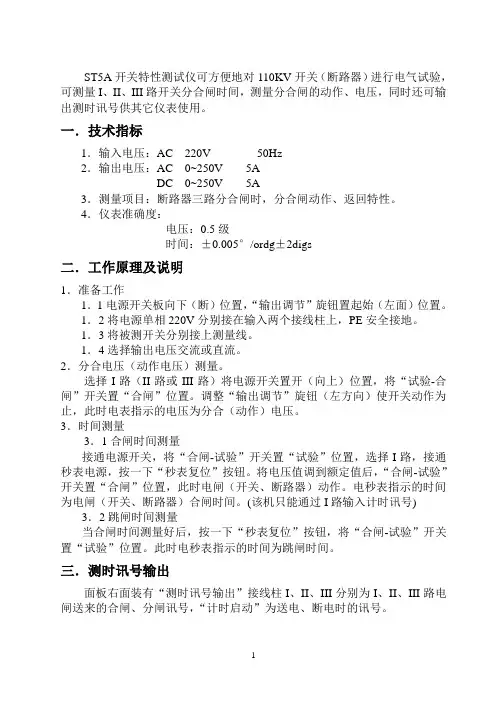

ST5A开关特性测试仪可方便地对110KV开关（断路器）进行电气试验，可测量I、II、III路开关分合闸时间，测量分合闸的动作、电压，同时还可输出测时讯号供其它仪表使用。

一．技术指标1．输入电压：AC 220V 50Hz2．输出电压：AC 0~250V 5ADC 0~250V 5A3．测量项目：断路器三路分合闸时，分合闸动作、返回特性。

4．仪表准确度：电压：0.5级时间：±0.005°/ordg±2digs二．工作原理及说明1．准备工作1．1电源开关板向下（断）位置，“输出调节”旋钮置起始（左面）位置。

1．2将电源单相220V分别接在输入两个接线柱上，PE安全接地。

1．3将被测开关分别接上测量线。

1．4选择输出电压交流或直流。

2．分合电压（动作电压）测量。

选择I路（II路或III路）将电源开关置开（向上）位置，将“试验-合闸”开关置“合闸”位置。

调整“输出调节”旋钮（左方向）使开关动作为止，此时电表指示的电压为分合（动作）电压。

3．时间测量3．1合闸时间测量接通电源开关，将“合闸-试验”开关置“试验”位置，选择I路，接通秒表电源，按一下“秒表复位”按钮。

将电压值调到额定值后，“合闸-试验”开关置“合闸”位置，此时电闸（开关、断路器）动作。

电秒表指示的时间为电闸（开关、断路器）合闸时间。

(该机只能通过I路输入计时讯号) 3．2跳闸时间测量当合闸时间测量好后，按一下“秒表复位”按钮，将“合闸-试验”开关置“试验”位置。

此时电秒表指示的时间为跳闸时间。

三．测时讯号输出面板右面装有“测时讯号输出”接线柱I、II、III分别为I、II、III路电闸送来的合闸、分闸讯号，“计时启动”为送电、断电时的讯号。

四．注意事项1．使用前必须详细阅读、领会说明书。

2．通电时检查调压器是否置于零位，试验接线是否准确。

3．贮运、使用时，应避免剧烈震动，并注意防潮。

五．售后服务本试验仪自用户收货之日起，在完全按照本说明书操作的情况下，发生质量问题，一年之内保修，终身维护。

开关特性测试仪特点安全操作及保养规程1.高度精准：开关特性测试仪采用先进的测量技术和高精度的传感器，能够实时、准确地测量开关的各项参数，确保测试结果的可信度。

2.多功能性：开关特性测试仪具有多种测试功能，可以测试不同类型、不同电压等级的开关。

同时，它还可以进行多种测试模式的切换，如直流测试、交流测试、短路测试等，以满足不同的测试需求。

3.便携式设计：开关特性测试仪通常采用便携式设计，体积小巧、重量轻，方便携带和移动。

这使得它可以在不同的场合进行测试，如实验室、工厂现场等。

4.易于操作：开关特性测试仪具有友好的操作界面和直观的显示屏，操作简单、易于上手。

它还提供了自动测试功能，能够快速完成测试，提高工作效率。

5.高安全性：开关特性测试仪具备多项安全保护措施，如过载保护、短路保护、漏电保护等，能够有效防止测试过程中的意外事故发生，保障操作人员的人身安全。

1.在使用之前，首先要仔细阅读和理解产品的使用说明书，熟悉设备的操作步骤和注意事项。

3.测试仪应在安全可靠的电源环境下使用，并确保仪器与被测开关的电压等级相匹配。

4.使用测试仪时，应佩戴绝缘手套和绝缘靴，确保操作人员的人身安全。

5.严禁在操作的过程中将手伸入测试仪的工作区，以免发生触电或其他意外伤害。

6.测试仪的测试线缆应保持完好，避免断裂或损坏，以免影响测试结果或导致电路短路等安全隐患。

7.操作人员在测试仪的工作区域附近，不得放置易燃、易爆物品，以免发生火灾等危险。

8.使用完毕后，应将测试仪及相关设备进行清洁，保持设备的卫生和整洁。

1.定期检查测试仪的外壳是否有损坏，如有损坏应及时修复或更换，确保设备的完好性。

2.定期检查测试仪的测量传感器和连接线是否正常，如发现异常情况应及时更换，以免影响测试结果的准确性。

3.定期校准测试仪的测量精度，确保测试结果的准确性和可靠性。

校准应由专业的维修人员进行。

4.避免测试仪长时间处于高温、潮湿或有腐蚀性气体的环境中，以免损坏设备。

高压开关机械特性测试仪的操作及操作规程高压开关机械特性测试仪的操作高压开关机械特性测试仪基于高性能工业嵌入式平台，具有高速数据采集分析处理本领，能防范强电磁场（500KV以上）干扰，同时具有多路高压开关动特性同时分析和测试精度高等特点。

针对不同开关的不同测试要求，本仪器具有丰富完善的用户自定义功能。

本仪器内置隔离型可调直流电源及开关操作命令模拟掌控模块，试验时可通过内附直流电源直接掌控开关分、合闸、重合闸操作，具有自动或手动进行动作电压试验功能。

本仪器可进行各种类型的高压开关有关机械特性参数（时间、速度、同期、行程、弹跳、线圈电流等）测试与特性分析。

操作安全要求请阅读下列安全注意事项，以免人身损害，并防止该产品或与其相连接的任何其它产品受到损坏。

为了避开可能发生的不安全，该产品只可在规定的范围内使用。

1.只有合格的技术人员才可执行维护和修理，防止火灾或人身损害。

2.使用适当的电源线。

只可使用该产品专用、并且符合该产品规格的电源线。

3.正确地连接和断开。

当测试导线与带电端子连接时，请勿任意连接或断开测试导线。

4.产品接地。

该产品除通过电源线接地导线接地外，产品外壳的接地柱必需接地。

为了防止电击，接地导体必需与地面相连。

在与该产品输入或输出终端连接前，应确保该产品已正确接地。

5.注意全部终端的额定值。

为了防止火灾或电击不安全，请注意该产品的全部额定值和标记。

在对该产品进行连接之前，请阅读该产品使用说明书，以便进一步了解有关额定值的信息。

6.请勿在无仪器盖板时操作。

如盖板或面板已卸下，请勿操作该产品。

7.使用适当的保险丝。

只可使用符合该产品规定类型和额定值的保险丝。

8.避开接触暴露电路和带电金属。

产品有电时，请勿触摸暴露的接点和部位。

9.在有可疑的故障时，请勿操作。

如怀疑该产品有损坏，请联系维护和修理人员进行检查，切勿连续操作。

10.测试结束后要等放电完毕再拆除测试线。

日常保养该仪器是精密宝贵设备，使用时请妥当保管，要防止重摔、撞击。

开关机械特性测试仪的特点都有哪些开关机械特性测试仪是一种使用广泛的测试设备，用于测试开关等电气器件的性能。

其特点和功能非常多样，本文将就此进行介绍。

1. 精度高开关机械特性测试仪的主要作用是测试开关等电气器件的机械特性参数，如动作力、弹簧力、行程等等。

这些参数的测试精度十分重要，也是用户最为关注的。

因此，开关机械特性测试仪在设计和制造中，往往采用高精度的传感器和控制系统，能够保证测试结果的准确性。

2. 多功能性开关机械特性测试仪不仅可以测试机械特性参数，还可以进行多种其他测试，如电参量测试、温度测试等等。

尤其是在测试高压开关等特种开关时，可以实现多种测试的组合，进行全方位的性能检测。

3. 数据分析功能开关机械特性测试仪通常配备有数据分析软件，能够将测试结果进行整合和分析。

用户可以通过软件进行在线监测、趋势分析、统计分析等等，有助于更好地了解开关器件的性能参数，优化开关器件的设计。

同时，软件可以生成测试报告，方便用户进行存档和汇报。

4. 操作简便开关机械特性测试仪的操作通常十分简便，只需按照测试操作步骤，连接设备和电源，设定测试参数，就可以进行测试。

测试过程中，设备会自动记录测试数据，并进行实时显示和输出。

因此，即使是没有专业技术背景的操作人员，也可以轻松地完成测试操作。

5. 安全性好开关机械特性测试仪在设计和制造时，通常会考虑到人员和设备的安全性问题。

因此，设备上会配备多重保护机制，包括过流保护、过压保护、短路保护等等。

同时，在使用设备时，也需要注意安全操作规程，防止发生意外事故。

总的来说，开关机械特性测试仪是一种十分重要的测试设备，用于测试开关等电气器件的性能参数。

其特点和功能非常多样，如精度高、多功能性、数据分析功能、操作简便、安全性好等等，能够满足用户在测试和研发工作中的各种需求。

GSGK-V高压开关特性测试仪一、概述GSGK-V高压开关特性测试仪依据中国电力行业标准DL/T846.3—2004执行制造的新款设备，采用国际最新的贴片元件及微处理器，抗干扰能力强，测试精度高，直接控制开关合/分动作，并快速准确地显示测量结果，还可打印各项测试数据和时间-行程（断口）特性曲线图、时间-电流特性曲线图。

该系列仪器显示windows菜单界面，具有智能化提示，操作简单,可省略说明书操作；具有COM及USB接口，具备超大容量存储空间，仪器自身存储30组测试数据，连接USB可存储280组测试数据。

本仪器可用于各种电压等级的真空、六氟化硫、少油、多油、VSI负荷开关的机械特性参数测试。

测量数据稳定，接线方便，操作简单，品质卓越，是高压开关机械特性参数测试最方便的工具。

二、使用注意事项1.在使用仪器前，确定仪器接地。

2.内部直流电源为短时工作的操作电源（220V，10A），如超出内部电源使用范围，请用外同步或外接电源。

3.输出电源严禁短路。

4.任何个人或单位未经本公司允许，请不要打开机壳，否则本公司将不负责维修。

三、仪器特点1.仪器可自动识别断口合、分闸状态，并根据参考断口状态提示相对应的合、分操作。

2.可检测并提示12个断口的连接状态，方便用户检查接线。

3.机内带大容量的闪存储器(可存储30组测试结果)，和实时时钟便于查看文件测试日期。

4.超大液晶屏幕显示，高级灰屏，阳光下不反光不黑屏，人性化菜单式界面，操作简便。

5.仪器具有强大的图形分析功能，可查看任意两点间的时间（电流）与行程。

6.自动识别外同步和内同步测试模式（接外同步线为外同步，反之为内同步）。

7.外观精美，体积与重量属国内最小最轻。

四、仪器的全套配置1、主机壹台2、附件箱壹个(以下3至10项装在附件箱内)3、配套测试线（附详细测试线清单）壹套4、传感器壹套5、PC机软件光盘壹张6、COM串行接口连接线壹条7、支架（依据开关选配）贰个8、使用说明书壹本9、产品合格证、保修卡壹份在您拆箱时请注意检查，主机及附件箱内配置，按第三项配置清单清点。

开关特性测试仪安全操作及保养规程开关特性测试仪是一种常见的测试设备，用于测试开关的特性参数。

由于其工作原理、结构和用途的特殊性，需要采取一系列的安全措施和保养措施，以确保其正常使用和延长寿命。

本文将对开关特性测试仪的安全操作和保养规程进行介绍，以帮助使用者更加安全和科学地使用此设备。

I. 安全操作规程1. 仪器环境在使用开关特性测试仪之前，需要保证其周围环境符合相关要求。

首先，要求环境温度在5℃-40℃之间，相对湿度不超过80%。

另外，要求仪器所在的场所不应存在易燃、易爆、腐蚀、强电磁、强电场等不适宜运行的环境。

2. 电源接入在仪器启动之前，需要确保其电源接线正确无误。

首先，应当检查电源插座是否已经接好，电源线是否有断裂、破损、变形等现象；其次，应当检查电源电压是否符合设备要求，一般为220V AC；最后，应当检查电源开关处于“关闭”状态。

3. 操作准备在启动仪器之前，需要做好操作准备。

首先，需要清洁检查测试夹和测试线，确保其表面干净、光滑、不带有油渍、污渍等杂质；其次，需要检查是否存在遮挡物、污染物、异物等物体影响测试操作；最后，需要检查下位机软件是否正确加载、是否连接到设备，并打开软件面板。

4. 操作流程在启动仪器之后，需要按照操作流程进行测试。

首先，将待测设备接到测试夹和测试线上，注意测试线的接线方法；其次，按照测试参数设置功能，输入合适的参数从而控制仪器进行测试；最后，测试完成后进行数据处理和存储，并关闭仪器及其电源。

5. 安全注意事项在仪器运行过程中，需要注意以下安全事项。

首先，避免测试过程中触摸或接近测试区域，以防止高电场强度对人体的危害；其次，避免在测试过程中发生火花、爆炸、电击等危险情况，如发生异常需要立即停止测试并检查原因；最后，避免使用过程中对仪器任意更改、拆卸、维修操作，以防安全事故发生。

II. 保养规程1. 操作前保养在使用前的准备阶段，需要进行仪器的保养工作。

首先，需要清洁测试夹和测试线，以去除表面污渍、杂质等物质，保证测试精度不受干扰；其次，需要检查仪器电源和接线是否正确、设备连接是否正常并打开软件面板，保证设备可以正常运行。

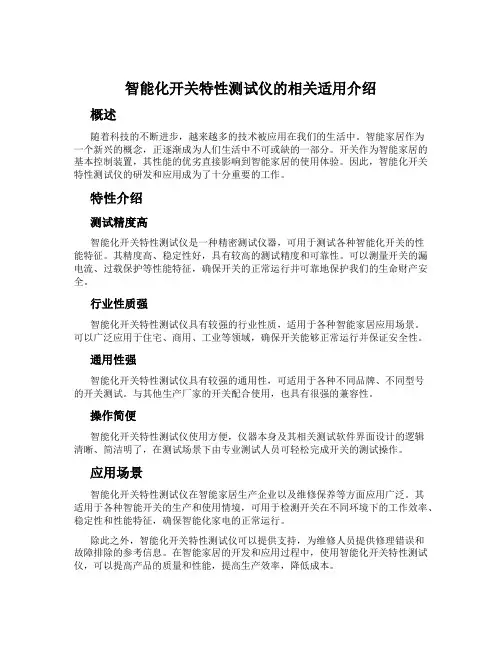

智能化开关特性测试仪的相关适用介绍概述随着科技的不断进步，越来越多的技术被应用在我们的生活中。

智能家居作为一个新兴的概念，正逐渐成为人们生活中不可或缺的一部分。

开关作为智能家居的基本控制装置，其性能的优劣直接影响到智能家居的使用体验。

因此，智能化开关特性测试仪的研发和应用成为了十分重要的工作。

特性介绍测试精度高智能化开关特性测试仪是一种精密测试仪器，可用于测试各种智能化开关的性能特征。

其精度高、稳定性好，具有较高的测试精度和可靠性。

可以测量开关的漏电流、过载保护等性能特征，确保开关的正常运行并可靠地保护我们的生命财产安全。

行业性质强智能化开关特性测试仪具有较强的行业性质，适用于各种智能家居应用场景。

可以广泛应用于住宅、商用、工业等领域，确保开关能够正常运行并保证安全性。

通用性强智能化开关特性测试仪具有较强的通用性，可适用于各种不同品牌、不同型号的开关测试。

与其他生产厂家的开关配合使用，也具有很强的兼容性。

操作简便智能化开关特性测试仪使用方便，仪器本身及其相关测试软件界面设计的逻辑清晰、简洁明了，在测试场景下由专业测试人员可轻松完成开关的测试操作。

应用场景智能化开关特性测试仪在智能家居生产企业以及维修保养等方面应用广泛。

其适用于各种智能开关的生产和使用情境，可用于检测开关在不同环境下的工作效率、稳定性和性能特征，确保智能化家电的正常运行。

除此之外，智能化开关特性测试仪可以提供支持，为维修人员提供修理错误和故障排除的参考信息。

在智能家居的开发和应用过程中，使用智能化开关特性测试仪，可以提高产品的质量和性能，提高生产效率，降低成本。

结论智能化开关特性测试仪是一种高精度、高效、高兼容性的智能测试仪器。

适用于各种不同型号、品牌的智能开关测试，可以较为准确地度量开关的各种性能特征，确保开关能够正常工作并保障我们的生命财产安全。

未来随着人们生活水平的不断提高，智能家居的应用将更加普及，智能化开关特性测试仪也将得到更加广泛的应用和推广。

高压开关动作特性测试仪仪器介绍高压开关动作特性测试仪是专门用于测试高压开关的动作时间、速度和稳定性的设备。

该仪器可用于测试气体绝缘金属封闭开关、油浸式开关、SF6开关等高压开关的动作特性。

其主要测试原理是通过将高压开关接入测试仪器电路中，然后外加电压，触发开关的动作启动，记录开关的动作时间、速度和稳定性等参数，并将测试结果进行数据分析和评价。

该仪器具有结构紧凑、操作简便、测试精度高等特点，是高压开关制造行业不可或缺的测试工具之一。

测试原理高压开关动作特性测试仪的测试原理是利用高压开关受弹簧力、电磁力和气压力等力学和物理原理工作的特性，通过外接电路给高压开关提供激励电压，从而实现触发开关动作启动。

在开关动作过程中，测试仪器会通过机械和电子传感器等装置，记录开关的位置信号、时间信号和速度信号等参数，然后将这些参数传输到计算机上进行分析和处理，得出开关的动作时间、速度和稳定性等测试结果。

测试结果可以显示在计算机屏幕上，并可根据需要进行保存、打印和复制等操作。

测试操作步骤高压开关动作特性测试仪的测试操作主要包括以下步骤：1.准备测试仪器，将高压开关连接到测试仪器的电路上，开启仪器电源；2.设置测试参数，包括测试电压、测试时间、测试速度等，并确认参数设置无误；3.启动测试仪器，触发高压开关的动作启动，同时测试仪器开始记录开关的动作参数；4.测试完成后，将测试结果传输到计算机上，进行数据分析和评价；5.根据测试结果分析，对高压开关的动作性能进行评估和修改。

测试注意事项高压开关动作特性测试仪是一种高精度测试仪器，测试时需要注意以下方面：1.测试仪器应处于稳定的环境和电源状态下，以保证测试结果的准确性；2.测试前应对测试仪器进行预热和校准，以保证仪器的性能稳定和精度；3.测试时应避免操作人员触摸测试仪器和高压开关，防止触电事故的发生；4.测试后应对测试结果进行存档和备份，以备后续分析和参考。

总结高压开关动作特性测试仪是一种非常有用的测试工具，它可以对高压开关的动作特性进行全面、精确的测试和分析。

高压开关柜动态特性测试仪试验时间要求高压开关柜动态特性测试仪试验时间要求高压开关动态特性测试仪（断路器分析仪）接下来为大家分享真空断路器的必要测量。

广泛用于断路器定时测试，CB定时测试，SF6开关设备的开关特性测试，GIS组合电气，真空开关，油开关和柱开关，触点等。

具体测试要求和次数如下：1.测量时间：不小于断路器合闸时间，分辨率为0.01ms;2.时间测量误差：200ms±以内0.1ms，200ms以上±2%;3.同步时间测量误差：测试仪的同步时间不大于±0.1ms;4.测量断路器的合闸和开路时间时，应设置合闸电源与开路电源的触发时间差：开仓和收盘时间 S1 = 收盘时间 + 无当前间隙时间收盘时间收盘时间S2 = 收盘时间 + 黄金短开仓时间其中，开门时间和关门时间是预先测量的。

高压开关厂家提供无电流间隙和金属短路时间，设置时间应略小于规定值（若无电流间隙时间的标准为300ms，可设置）约280ms;如果金属短路时间为60毫秒，则可以设置为50毫秒左右）。

高压开关动态特性测试仪测试数据分析与处理1.测试结果应与断路器手册中给出的值进行比较，并应符合制造商的要求;2.如果测试项目中有不符合厂家要求的测试数据，首先检查接线情况、参数设置、仪器条件是否符合测试要求;3.当开启时间不符合规范要求时，可能的原因有：一是开启电磁铁顶杆和开启开关的位置不合适;二是厌倦了开春;三是开启距离或超程不符合要求。

根据制造商的技术要求，调整开动电磁铁，启闭弹簧和机构连杆;4.当关闭时间不符合规范要求时，可能的原因有：一是单次开闭时间不符合规范要求;其次，断路器操作机构具有跳闸性能。

综合分析以上原因，根据厂家的技术要求调整单次启闭时间或调整放行时间;5.当不同时期的数值不符合规范要求时，可能的原因有：一是三相开口距离不一致;其次，分裂机构的电磁铁作用时间不一致。

以上原因应综合分析，开动电磁铁、启闭弹簧、机构连杆应根据厂家的技术要求进行调整。
