单片机8031引脚图及管脚功能说明8031是最常见的mcs51系列单片机之一，是intel公司早期的成熟的单片机产品,应用非常广泛,本文介绍一下它的引脚图及管脚功能.8031引脚图如附图所示,8031引脚功能描述（1）8031主电源引脚Vss和Vcc①Vss接地②Vcc正常操作时为+5伏电源（2）外接晶振引脚XTAL1和XTAL2①XTAL1内部振荡电路反相放大器的输入端，是外接晶体的一个引脚。
当采用外部振荡器时，此引脚接地。
②XTAL2内部振荡电路反相放大器的输出端。
是外接晶体的另一端。
当采用外部振荡器时，此引脚接外部振荡源。
（3）控制或与其它电源复用引脚RST/VPD，ALE/ ，和/Vpp①RST/VPD 当振荡器运行时，在此引脚上出现两个机器周期的高电平（由低到高跳变），将使单片机复位在Vcc掉电期间，此引脚可接上备用电源，由VPD向内部提供备用电源，以保持内部RAM 中的数据。
②ALE/ 正常操作时为ALE功能（允许地址锁存）提供把地址的低字节锁存到外部锁存器，ALE 引脚以不变的频率（振荡器频率的）周期性地发出正脉冲信号。
因此，它可用作对外输出的时钟，或用于定时目的。
但要注意，每当访问外部数据存储器时，将跳过一个ALE 脉冲，ALE 端可以驱动（吸收或输出电流）八个LSTTL电路。
对于EPROM型单片机，在EPROM编程期间，此引脚接收编程脉冲（功能）③外部程序存储器读选通信号输出端，在从外部程序存储取指令（或数据）期间，在每个机器周期内两次有效。
同样可以驱动八LSTTL输入。
④/Vpp 、/Vpp为内部程序存储器和外部程序存储器选择端。
当/Vpp为高电平时，访问内部程序存储器，当/Vpp 为低电平时，则访问外部程序存储器。
对于EPROM型单片机，在EPROM编程期间，此引脚上加21伏EPROM编程电源（Vpp）。
1、主电源引脚V CC和V SSV CC——（40脚）接+5V电压；V SS——（20脚）接地。
9014,9013,8050三极管引脚图与管脚功能s9014,s9013，s9015，s9012，s9018系列的晶体小功率三极管，把显示文字平面朝自己，从左向右依次为e发射极 b基极 c集电极；对于中小功率塑料三极管按图使其平面朝向自己，三个引脚朝下放置，则从左到右依次为e b c,s8050，8550，C2078 也是和这个一样的。
用下面这个引脚图(管脚图)表示：三极管引脚图e b c当前，国内各种晶体三极管有很多种，管脚的排列也不相同，在使用中不确定管脚排列的三极管，必须进行测量确定各管脚正确的位置（下面有用万用表测量三极管的三个极的方法），或查找晶体管使用手册可以查询电子资料与单片机资料，明确三极管的特性及相应的技术参数和资料。
非9014,9013系列三极管管脚识别方法：(a) 判定基极。
用万用表R×100或R×1k挡测量管子三个电极中每两个极之间的正、反向电阻值。
当用第一根表笔接某一电极，而第二表笔先后接触另外两个电极均测得低阻值时，则第一根表笔所接的那个电极即为基极b。
这时，要注意万用表表笔的极性，如果红表笔接的是基极b。
黑表笔分别接在其他两极时，测得的阻值都较小，则可判定被测管子为PNP型三极管；如果黑表笔接的是基极b，红表笔分别接触其他两极时，测得的阻值较小，则被测三极管为NPN型管如9013，9014,9018。
(b) 判定三极管集电极c和发射极e。
(以PNP型三极管为例)将万用表置于R×100或R×1K挡，红表笔基极b，用黑表笔分别接触另外两个管脚时，所测得的两个电阻值会是一个大一些，一个小一些。
在阻值小的一次测量中，黑表笔所接管脚为集电极；在阻值较大的一次测量中，黑表笔所接管脚为发射极。
D 不拆卸三极管判断其好坏的方法。
在实际应用中、小功率三极管多直接焊接在印刷电路板上，由于元件的安装密度大，拆卸比较麻烦，所以在检测时常常通过用万用表直流电压挡，去测量被测管子各引脚的电压值，来推断其工作是否正常，进而判断三极管的好坏。
TL082是一通用的J-FET双运算放大器。
其特点是：●较低的办入偏置电压和偏置电流；●输出设有短路保护电路；●输入级具有较高的输入阻抗；●内建频率补偿电路；●较高的压摆率:16V/us(典型值);●最大工作电压：Vccmax=+/-18V.TL082典型应用电路LM324LM324引脚图简介：LM324系列器件为价格便宜的带有真差动输入的四运算放大器。
与单电源应用场合的标准运算放大器相比，它们有一些显著优点。
该四放大器可以工作在低到3.0伏或者高到32伏的电源下，静态电流为MC1741的静态电流的五分之一。
共模输入范围包括负电源，因而消除了在许多应用场合中采用外部偏置元件的必要性。
每一组运算放大器可用图1所示的符号来表示，它有5个引出脚，其中“+”、“-”为两个信号输入端，“V+”、“V-”为正、负电源端，“Vo”为输出端。
两个信号输入端中，Vi-（-）为反相输入端，表示运放输出端Vo的信号与该输入端的位相反；Vi+（+）为同相输入端，表示运放输出端Vo的信号与该输入端的相位相同。
LM324的引脚排列见图2。
参数描述：运放类型:低功率放大器数目:4 带宽:1.2MHz 针脚数:14 工作温度范围:0°C to +70°C 封装类型:SOIC 3dB带宽增益乘积:1.2MHz 变化斜率:0.5V/μs 器件标号:324 器件标记:LM324AD 增益带宽:1.2MHz 工作温度最低:0°C 工作温度最高:70°C 放大器类型:低功耗温度范围:商用电源电压最大:32V 电源电压最小:3V 芯片标号:324 表面安装器件:表面安装输入偏移电压最大:7mV 运放特点:高增益频率补偿运算逻辑功能号:324 额定电源电压, +:15V LM324的特点： 1.短路保护输出 2.真差动输入级 3.可单电源工作：3V-32V 4.低偏置电流：最大100nA 5.每封装含四个运算放大器。

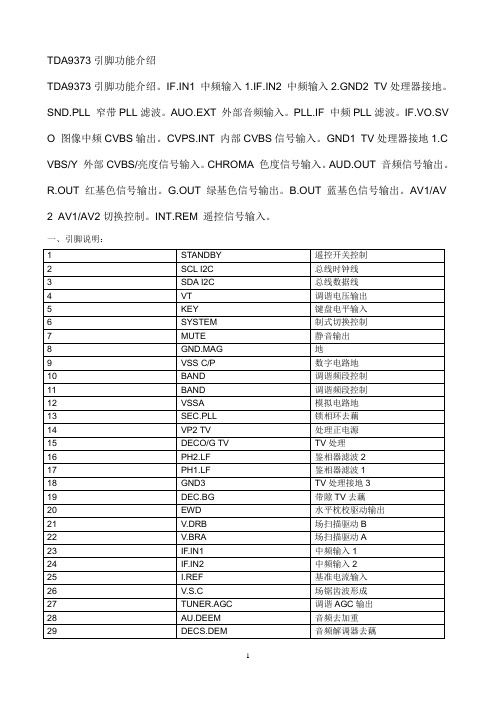

TDA9373引脚功能介绍TDA9373引脚功能介绍。
IF.IN1 中频输入1.IF.IN2 中频输入2.GND2 TV处理器接地。
SND.PLL 窄带PLL滤波。
AUO.EXT 外部音频输入。
PLL.IF 中频PLL滤波。
IF.VO.SV O 图像中频CVBS输出。
CVPS.INT 内部CVBS信号输入。
GND1 TV处理器接地1.C VBS/Y 外部CVBS/亮度信号输入。
CHROMA 色度信号输入。
AUD.OUT 音频信号输出。
R.OUT 红基色信号输出。
G.OUT 绿基色信号输出。
B.OUT 蓝基色信号输出。
AV1/AV2 AV1/AV2切换控制。
INT.REM 遥控信号输入。
一、引脚说明：1、主芯片TDA9373引脚功能描述：（共64脚）Pin1：待机控制。
“1”＝开机；“0”＝待机。
Pin2：时钟线SCL。
Pin3：数据线SDA。
Pin4：调谐电压输出，仅对电压合成VST调谐器起作用。
当I2C总线识别出有频率合成FST调谐器存在时，此引脚无输出。
Pin5：原为S端子输入开关检测。
“1”＝无S端子输入；“0”＝有S端子输入。
本机上此管脚不起作用。
Pin6：本机按键扫描识别接口。
Pin7：静音控制。
“1”＝静音；“0”＝有伴音。
Pin8：地磁校正控制输出。
Pin9、Pin12、Pin18、Pin30、Pin35、Pin41、Pin55：接地。
Pin10：发光二极管驱动输出。
“1”＝发光二极管亮，表示待机；“0”＝发光二极管不亮，表示开机；接收遥控信号时，输出脉冲，发光二极管闪烁。
Pin11：消磁功能控制。
“1”＝消磁；“0”＝不消磁。
在直流开机、交流开机和手动消磁启动时，此管脚输出高电平进行自动消磁。
Pin13：串联电容接地，推荐值为220n。
Pin14：+8V电源，需串连耦合电感，推荐值为10uh。
Pin15：串联电容接地，推荐值为220n。
Pin16：串联电容接地，推荐值为2n2。
Pin17、Pin19、Pin31：见电路图。
7805引脚图管脚电路参数——三端稳压器7805资料一、7805引脚图及管脚功能1. 引脚1（输入端）：连接电源输入，输入电压范围为7.5V至20V。
3. 引脚3（输出端）：输出稳定的5V电压，供负载使用。
二、7805电路参数1. 输出电压：5V（误差范围为±1%）2. 最大输出电流：1.5A（在输入电压为12V，输出电压为5V时）3. 线性调整率：±0.02%4. 负载调整率：±0.5%5. 输入电压范围：7.5V至20V6. 静态电流：约6mA（无负载条件下）7. 纹波抑制比：大于60dB8. 工作温度范围：40℃至+125℃三、7805应用电路及注意事项1. 应用电路：7805可应用于各种电子设备，如单片机系统、通信设备、仪表等，为这些设备提供稳定的5V电源。
2. 注意事项：（1）为确保7805正常工作，输入端与输出端之间需接入适当的滤波电容，通常为10μF至100μF。
（2）7805的散热问题不容忽视，尤其在高温环境下或大电流输出时。
建议在7805散热片上涂抹导热硅脂，并确保散热片与散热器之间接触良好。
（3）在接入负载时，请确保负载电流不超过7805的最大输出电流，以免损坏器件。
（4）为防止电路干扰，7805的输入端和输出端应分别接入去耦电容，通常为0.1μF至1μF。
四、7805的安装与调试技巧1. 安装技巧：（1）在安装7805时，请确保引脚顺序正确，避免因引脚错误导致电路无法正常工作或损坏器件。
（2）7805的焊接过程应迅速进行，以免过热损坏器件。
建议使用恒温焊台，并将焊接时间控制在3秒以内。
（3）为防止静电损坏7805，请在焊接前佩戴防静电手环，并在焊接过程中确保工作台面接地。
2. 调试技巧：（1）在电路调试过程中，检查输入电压是否在规定范围内，以确保7805能够正常工作。
（2）使用万用表测量输出电压，观察是否存在波动。
若输出电压不稳定，可适当调整输入端的滤波电容值。
元器件封装及基本管脚定义说明以下收录说明的元件为常规元件A: 零件封装是指实际零件焊接到电路板时所指示的外观和焊点的位置。
包括了实际元件的外型尺寸，所占空间位置，各管脚之间的间距等，是纯粹的空间概念。
因此不同的元件可共用同一零件封装，同种元件也可有不同的零件封装. 普通的元件封装有针脚式封装(DIP与表面贴片式封装(SMD两大类.(像电阻，有传统的针脚式，这种元件体积较大，电路板必须钻孔才能安置元件，完成钻孔后，插入元件，再过锡炉或喷锡（也可手焊），成本较高，较新的设计都是采用体积小的表面贴片式元件（SMD ）这种元件不必钻孔，用钢膜将半熔状锡膏倒入电路板，再把SMD 元件放上，即可焊接在电路板上了。
元件按电气性能分类为:电阻, 电容(有极性, 无极性, 电感, 晶体管(二极管, 三极管, 集成电路IC, 端口(输入输出端口, 连接器, 插槽, 开关系列, 晶振,OTHER(显示器件, 蜂鸣器, 传感器, 扬声器, 受话器1. 电阻: I.直插式 [1/20W 1/16W 1/10W 1/8W 1/4W] AXIAL0.3 0.4II. 贴片式 [0201 0402 0603 0805 1206]贴片电阻0603表示的是封装尺寸与具体阻值没有关系但封装尺寸与功率有关通常来说0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5III. 整合式 [0402 0603 4合一或8合一排阻]IIII. 可调式[VR1~VR5]2. 电容: I.无极性电容[0402 0603 0805 1206 1210 1812 2225]II. 有极性电容分两种:电解电容 [一般为铝电解电容, 分为DIP 与SMD 两种]钽电容 [为SMD 型: A TYPE (3216 10V B TYPE (3528 16V C TYPE (6032 25VD TYPE (7343 35V]3. 电感: I.DIP型电感II.SMD 型电感4. 晶体管: I.二极管[1N4148 (小功率 1N4007(大功率发光二极管 (都分为SMD DIP两大类]II. 三极管 [SOT23 SOT223 SOT252 SOT263]常见的to-18（普通三极管）to-22 (大功率三极管to-3 (大功率达林顿管5. 端口: I.输入输出端口[AUDIO KB/MS(组合与分立 LAN COM(DB-9RGB(DB-15 LPT DVI USB(常规, 微型 TUNER(高频头 GAME 1394 SATA POWER_JACK等]II. 排针[单排双排 (分不同间距, 不同针脚类型, 不同角度过 IDE FDD, 与其它各类连接排线.III. 插槽 [DDR (DDR分为SMD 与DIP 两类 CPU座 PCIE PCI CNR SD MD CF AGP PCMCIA]6. 开关:I.按键式II. 点按式III. 拔动式IIII. 其它类型7. 晶振: I. 有源晶振 (分为DIP 与SMD 两种包装，一個電源PIN ，一個GND PIN,一個訊號PINII.无源晶振（分为四种包装, 只有接兩個訊號PIN ，另有外売接GND ）8. 集成电路IC:I.DIP （Dual In-line Package）：双列直插封装。
实验十七电子秒表一、实验目的1、学习数字电路中基本RS触发器、单稳态触发器、时钟发生器及计数、译码显示等单元电路的综合应用。
2、学习电子秒表的调试方法。
二、实验原理图17－1为电子秒表的电原理图。
按功能分成四个单元电路进行分析。
1、基本RS触发器图17－1中单元I为用集成与非门构成的基本RS触发器。
属低电平直接触发的触发器，有直接置位、复位的功能。
它的一路输出Q作为单稳态触发器的输入，另一路输出Q作为与非门5的输入控制信号。
按动按钮开关K2（接地），则门1输出Q＝1；门2输出Q＝0，K2复位后Q、Q状态保持不变。
再按动按钮开关K1 ,则Q由0变为1，门5开启, 为计数器启动作好准备。
Q由1变0，送出负脉冲，启动单稳态触发器工作。
基本RS触发器在电子秒表中的职能是启动和停止秒表的工作。
2、单稳态触发器图17－1中单元Ⅱ为用集成与非门构成的微分型单稳态触发器，图17－2为各点波形图。
单稳态触发器的输入触发负脉冲信号v i由基本RS触发器Q端提供，输出负脉冲v O 通过非门加到计数器的清除端R。
静态时，门4应处于截止状态，故电阻R必须小于门的关门电阻R Off 。
定时元件RC取值不同，输出脉冲宽度也不同。
当触发脉冲宽度小于输出脉冲宽度时，可以省去输入微分电路的R P和C P。
单稳态触发器在电子秒表中的职能是为计数器提供清零信号。
图17－1 电子秒表原理图3、时钟发生器图17－1中单元Ⅲ为用555定时器构成的多谐振荡器，是一种性能较好的时钟源。
调节电位器R W，使在输出端3获得频率为50HZ的矩形波信号，当基本RS触发器Q＝1时，门5开启，此时50HZ脉冲信号通过门5作为计数脉冲加于计数器①的计数输入端CP2。
图17－2单稳态触发器波形图图17－3 74LS90引脚排列4、计数及译码显示二—五—十进制加法计数器74LS90构成电子秒表的计数单元，如图17－1中单元Ⅳ所示。
其中计数器①接成五进制形式，对频率为50HZ的时钟脉冲进行五分频，在输出端Q D取得周期为0.1S的矩形脉冲，作为计数器②的时钟输入。

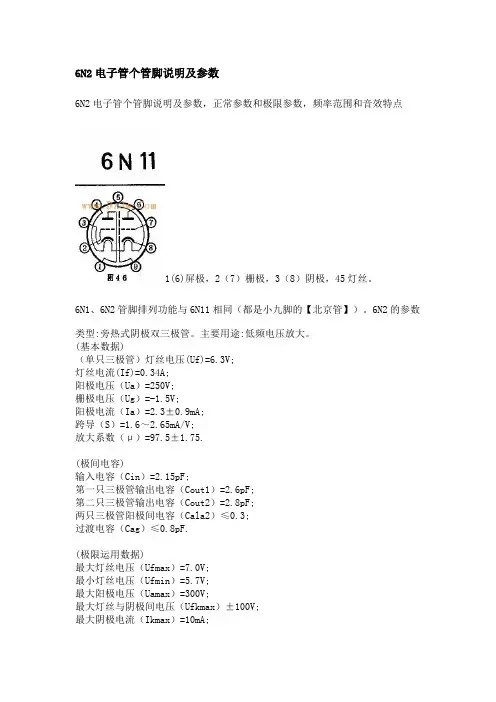

6N2电子管个管脚说明及参数6N2电子管个管脚说明及参数，正常参数和极限参数，频率范围和音效特点1(6)屏极，2（7）栅极，3（8）阴极，45灯丝。
6N1、6N2管脚排列功能与6N11相同（都是小九脚的【北京管】）。
6N2的参数类型:旁热式阴极双三极管。
主要用途:低频电压放大。
(基本数据)（单只三极管）灯丝电压(Uf)=6.3V;灯丝电流(If)=0.34A;阳极电压（Ua）=250V;栅极电压（Ug）=-1.5V;阳极电流（Ia）=2.3±0.9mA;跨导（S）=1.6～2.65mA/V;放大系数（μ）=97.5±1.75.(极间电容)输入电容（Cin）=2.15pF;第一只三极管输出电容（Cout1）=2.6pF;第二只三极管输出电容（Cout2）=2.8pF;两只三极管阳极间电容（Cala2）≤0.3;过渡电容（Cag）≤0.8pF.(极限运用数据)最大灯丝电压（Ufmax）=7.0V;最小灯丝电压（Ufmin）=5.7V;最大阳极电压（Uamax）=300V;最大灯丝与阴极间电压（Ufkmax）±100V;最大阴极电流（Ikmax）=10mA;最大阳极耗散功率（Pamax）=1W;最大栅极电阻（Rgamx）=0.5MΩ.电子管参数-- 自命名国产电子管6P1类型:旁热式阴极束射四极管主要用途:低频功率放大(基本数据)灯丝电压(Uf)=6.3V;灯丝电流(If)=0.5A;阳极电压（Ua）=250V;阳极电流（Ia）=44±11mA;第二栅极电压（Ug2）=250V;第二栅极电流（Ig2）≤7mA;输出功率①（Po）≥3.8W;跨导（S）=4.9±1.1mA/V;内阻（Ri）=40kΩ;非线性失真系数②（Kf）=7%.注:①Ug1～=8.8V,ZL=5kΩ;②Ug1～值应使Po=3.8W.(极限运用数据)最大灯丝电压（Ufmax）=7V;最小灯丝电压（Ufmin）=5.7V;最大阳极电压（Uamax）=250V;最大第二栅极电压（Ug2max）=250V;最大灯丝与阴极间电压（Ufkmax）±100V;最大阴极电流（Ikmax）=70mA;最大阳极耗散功率（Pamax）＝12Ｗ;最大第二栅极耗散功率（Pg2max）＝2.5W;最大第一栅极电阻（Rg1max）=0.5MΩ.单端甲类小胆机的制作经验总结1、现在很多自己动手制作胆机的朋友很多都是按照一些参考电路来仿制，其对参考电路中的很多技术参数心中并不清楚，只是照葫芦画瓢，心中没底自然设计出的成品就不一定能达到预期的效果。
CD4011工作原理及引脚图,功能,参数,作用详解现在，很多朋友已经放弃单硅后极，转向MOS或IGBT等更节能，更轻便的斩波电路。
常规的单NE555调频调宽电路，调节的时候频率脉宽相互影响，用2片555可以实现独立可调，但线路相对复杂了，外围元件多了。
向大家推荐CD4011，四2输入与非门芯片CD4011内部由四2输入端与非门单元电路构成，采用N和P沟道增强型MOS 晶体管提供的对称电路，具有很高的抗干扰度。
一：CD4011工作原理及引脚图,功能,参数,作用详解---CD4011工作原理相信大部分的电子工程师都对CD4011有所涉猎，CD4011是应用广泛的数字IC之一，它们内含4个独立的2输入端与非门，其逻辑功能是：输入端全部为“1”时，输出为“0”；输入端只要有“0”，输出就为“1”，当两个输入端都为0时，输出是1。
cd4011内部为4组与非门，供电为14正，7负，123脚是一组与非，12脚同时高电平，3脚为低电平，12脚别的状态3脚都是高电平，另外三组在电路中为反相器，也就是11脚和3脚是相反的，3高11低，3低11高，1脚外接光控，2脚为触发延时。
CD4011属于数字电路，当将它一组的两个输入端相连时，这一组就变成了一个非门。
其特点是：输入高电平时，输出低电平，输入低电平时，输出高电平。
CD4011还能够放大电压，当运放的+接地，-只接高电平而不接电阻时，它的输出是什么，是低电平。
反之，-只接低电平而不接电阻时，它的输出是什么，是高电平。
注意到上面的比较没有，其实，CD4011在此时与运放的功能完全一样。
CD4011与两个电阻配合，其一为输入电阻，其二为反馈电阻，它的作用就是一个反向比例放大器。
因此，CD4011能放大电压。
二：CD4011工作原理及引脚图,功能,参数,作用详解---CD4011参数cd4011的直流电气特性与交流电气特性见下表：CD4011 BM -55℃ - +125℃CD4011 BC -40℃ - +85℃VDD电压范围：－0.5V ----- 18V功耗：双列普通封装 700mW 小型封装 500mW三：CD4011工作原理及引脚图,功能,参数,作用详解---CD4011的逻辑功能（1）当X=0、Y=0时，将使两个NAND门之输出均为1，违反触发器之功用，故禁止使用。
元器件封装及基本管脚定义说明以下收录说明的元件为常规元件A: 零件封装是指实际零件焊接到电路板时所指示的外观和焊点的位置。
包括了实际元件的外型尺寸，所占空间位置，各管脚之间的间距等，是纯粹的空间概念。
因此不同的元件可共用同一零件封装，同种元件也可有不同的零件封装.普通的元件封装有针脚式封装(DIP)与表面贴片式封装(SMD)两大类.(像电阻，有传统的针脚式，这种元件体积较大，电路板必须钻孔才能安置元件，完成钻孔后，插入元件，再过锡炉或喷锡（也可手焊），成本较高，较新的设计都是采用体积小的表面贴片式元件（SMD）这种元件不必钻孔，用钢膜将半熔状锡膏倒入电路板，再把SMD元件放上，即可焊接在电路板上了。
)元件按电气性能分类为:电阻,电容(有极性,无极性),电感,晶体管(二极管,三极管),集成电路IC,端口(输入输出端口,连接器,插槽),开关系列,晶振,OTHER(显示器件,蜂鸣器,传感器,扬声器,受话器)1.电阻: I.直插式[1/20W 1/16W 1/10W 1/8W 1/4W] AXIAL0.3 0.4II.贴片式[0201 0402 0603 0805 1206]贴片电阻0603表示的是封装尺寸与具体阻值没有关系但封装尺寸与功率有关通常来说0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5III.整合式[0402 0603 4合一或8合一排阻]IIII.可调式[VR1~VR5]2.电容: I.无极性电容[0402 0603 0805 1206 1210 1812 2225]II.有极性电容分两种:电解电容[一般为铝电解电容,分为DIP与SMD两种]钽电容[为SMD型: A TYPE (3216 10V) B TYPE (3528 16V) C TYPE (6032 25V) D TYPE (7343 35V)]3.电感: I.DIP型电感II.SMD型电感4.晶体管: I.二极管[1N4148 (小功率) 1N4007(大功率) 发光二极管(都分为SMD DIP 两大类)]II.三极管[SOT23 SOT223 SOT252 SOT263]常见的to-18（普通三极管）to-22 (大功率三极管)to-3 (大功率达林顿管)5.端口: I.输入输出端口[AUDIO KB/MS(组合与分立) LAN COM(DB-9)RGB(DB-15) LPT DVI USB(常规,微型) TUNER(高频头) GAME 1394 SATA POWER_JACK等]II.排针[单排双排(分不同间距,不同针脚类型,不同角度)过 IDE FDD,与其它各类连接排线.III.插槽 [DDR (DDR分为SMD与DIP两类) CPU座PCIE PCI CNR SD MD CF AGP PCMCIA]6.开关:I.按键式II.点按式III.拔动式IIII.其它类型7.晶振: I.有源晶振(分为DIP与SMD两种包装，一個電源PIN，一個GND PIN,一個訊號PIN)II.无源晶振（分为四种包装,只有接兩個訊號PIN，另有外売接GND）8.集成电路IC:I.DIP（Dual In-line Package）：双列直插封装。
LM331 内部功能图LM331 的内部电路组成如右图所示由输入比较器、定时比较器、R-S 触发器、输出驱动管、复零晶体管、LM331 内部功能图能隙基准电路、精密电流源电路、电流开关、输出保护管等部分组成输出驱动管采用集电极开路形式,因而可以通过选择逻辑电流和外接电阻,灵活改变输出脉冲的逻辑电平,以适配 TTL、DTL 和 CMOS 等不同的逻辑电路。
LM331 可采用双电源或单电源供电,可工作在 4.0～40V 之间,输出可高达40V,而且可以防止 Vcc 短路。
电压-频率变换器工作原理上图是由 LM331 组成的电压—频率变换电路。
外接电阻 Rt 、Ct和定时比较器、复零晶体管、R-S触发器电压-频率变换器工作原理等构成单稳定时电路。
当输入端 Vi+输入一正电压时,输入比较器输出高电平,使R-S触发器置位,Q输出高电平,输出驱动管导通,输出端fo为逻辑低电平,同时,电流开关打向右边,电流源 IR 对电容CL 充电。
此时由于复零晶体管截止,电源 Vcc 也通过电阻 Rt 对电容 Ct 充电。
当电容 Ct 两端充电电压大于 Vcc 的2/3 时,定时比较器输出一高电平, 使 R-S 触发器复位,Q 输出低电平,输出驱动管截止,输出端 fo 为逻辑高电平,同时,复零晶体管导通,电容 Ct 通过复零晶体管迅速放电;电流开关打向左边,电容 CL 对电阻 RL放电。
当电容 CL 放电电压等于输入电压 Vi 时,输入比较器再次输出高电平,使 R-S触发器置位,如此反复循环,构成自激振荡。
右图画出了电容 Ct、 CL 充放电和输出脉冲 f0 的波形。
设电容 CL 的充电时间为 t1,放电时间为 t2,则根据电容 CL 上电荷平衡的原理,我们有: (IR-VL/RL)t1=t2VL/RL右图为电容充放电输出波形图：从上式可得:f0=1/(t1+t2)=VL/(RLIRt1)实际上,该电路的VL 在很少的范围内(大约10mV)波动,因此, 可认为VL=Vi,故上式可以表示为:f0==Vi/(RLIRt1)可见,输出脉冲频率 f0 与输入电压 Vi成正比,从而实现了电压-频率变换。
管脚引脚名称引脚引脚类型描述AVDD1 28 电源（模拟） 2-V–3.6-V 模拟电源连接AVDD2 27 电源（模拟） 2-V–3.6-V 模拟电源连接AVDD3 24 电源（模拟） 2-V–3.6-V 模拟电源连接AVDD4 29 电源（模拟） 2-V–3.6-V 模拟电源连接AVDD5 21 电源（模拟） 2-V–3.6-V 模拟电源连接AVDD6 31 电源（模拟） 2-V–3.6-V 模拟电源连接DCOUPL 40 电源（数字） 1.8V 数字电源去耦。
不使用外部电路供应。
DVDD1 39 电源（数字） 2-V–3.6-V 数字电源连接DVDD2 10 电源（数字） 2-V–3.6-V 数字电源连接GND - 接地接地衬垫必须连接到一个坚固的接地面。
GND 1，2，3，4 未使用的引脚连接到GNDP0_0 19 数字I/O 端口0.0P0_1 18 数字I/O 端口0.1P0_2 17 数字I/O 端口0.2P0_3 16 数字I/O 端口0.3P0_4 15 数字I/O 端口0.4P0_5 14 数字I/O 端口0.5P0_6 13 数字I/O 端口0.6P0_7 12 数字I/O 端口0.7P1_0 11 数字I/O 端口1.0-20-mA 驱动能力P1_1 9 数字I/O 端口1.1-20-mA 驱动能力P1_2 8 数字I/O 端口1.2P1_3 7 数字I/O 端口1.3P1_4 6 数字I/O 端口1.4P1_5 5 数字I/O 端口1.5P1_6 38 数字I/O 端口1.6P1_7 37 数字I/O 端口1.7P2_0 36 数字I/O 端口2.0P2_1 35 数字I/O 端口2.1P2_2 34 数字I/O 端口2.2P2_3 33 数字I/O 模拟端口2.3/32.768 kHz XOSCP2_4 32 数字I/O 模拟端口2.4/32.768 kHz XOSCRBIAS 30 模拟I/O 参考电流的外部精密偏置电阻RESET_N 20 数字输入复位，活动到低电平RF_N 26 RF I/O RX 期间负RF 输入信号到LNAcc2530功能引脚图RF_P 25 RF I/O RX 期间正RF 输入信号到LNAXOSC_Q1 22 模拟I/O 32-MHz 晶振引脚1或外部时钟输入XOSC_Q2 23 模拟I/O 32-MHz 晶振引脚23功能介绍·RF/布局–适应2.4-GHz IEEE 802.15.4 的RF 收发器–极高的接收灵敏度和抗干扰性能–可编程的输出功率高达4.5 dBm–只需极少的外接元件–只需一个晶振，即可满足网状网络系统需要–6-mm ×6-mm 的QFN40 封装–适合系统配置符合世界范围的无线电频率法规：ETSI EN 300 328 和EN 300440（欧洲），FCC CFR47 第15 部分(美国)和ARIB STD-T-66（日本）·低功耗–主动模式RX（CPU 空闲）：24 mA–主动模式TX 在1dBm（CPU 空闲）：29mA–供电模式1（4 μs 唤醒）：0.2 mA–供电模式2（睡眠定时器运行）：1 μA–供电模式3（外部中断）：0.4 μA–宽电源电压范围（2 V–3.6 V）·微控制器–优良的性能和具有代码预取功能的低功耗8051 微控制器内核–32-、64-或128-KB 的系统内可编程闪存–8-KB RAM，具备在各种供电方式下的数据保持能力–支持硬件调试·外设–强大的5 通道DMA–IEEE 802.5.4 MAC 定时器，通用定时器（一个16 位定时器，一个8 位定时器）–IR 发生电路–具有捕获功能的32-kHz 睡眠定时器–硬件支持CSMA/CA–支持精确的数字化RSSI/LQI–电池监视器和温度传感器–具有8 路输入和可配置分辨率的12 位ADC–AES 安全协处理器–2 个支持多种串行通信协议的强大USART–21 个通用I/O 引脚（19×4 mA，2×20 mA）–看门狗定时器4运行条件cc2530在此条件下运行能达到最好的效果。
介绍单片精密函数发生器ICL 8038 及其应用ICL8038是一种具有多种波形输出的精密振荡集成电路, 只需调整个别的外部组件就能产生从0.001HZ～300kHz 的低失真正弦波、三角波、矩形波等脉冲信号。
输出波形的频率和占空比还可以由电流或电阻控制。
另外由于该芯片具有调频信号输入端, 所以可以用来对低频信号进行频率调制。
icl8038中文资料ICL 8038 的主要特点:(1) 可同时输出任意的三角波、矩形波和正弦波等。
(2) 频率范围: 0.001HZ～300kHz(3) 占空比范围: 2%～98%(4) 低失真正弦波: 1%(5) 低温度漂移: 50ppm/℃(6) 三角波输出线性度: 0.1%(7) 工作电源: ±5V～±12V 或者+ 12V～+ 25V1引脚功能及内部结构图1 ICL8038的引脚功能排列图图2 ICL8038内部电路方框图由图2可知, 该芯片由三角波振荡电路、比较器1、比较器2、触发器、三角波—正弦波变换电路、恒流源CS1、CS2 等组成。
恒流源CS1、CS2主要用于对外接电容C 进行充电放电, 可利用4、5脚外接电阻调整恒流源的电流, 以改变电容C 的充放电时间常数, 从而改变10脚三角波的频率。
两个比较器分别被内部基准电压设定在2 3V s 与1 3V s。
使两个比较器必须在大于2 3V s 或小于1 3Vs 的范围内翻转。
其输出同时控制触发器, 使其一方面控制恒流源CS2 的通断, 另一方面输出方波经集电极开路缓冲器, 由9 脚输出方脉冲, 而10脚经缓冲器直接由3 脚输出三角波, 另外还经三角波—正弦波变换电路由2 脚输出低失真正弦波。
外接电容C 由两个恒流源充电和放电。
若S 断开, 仅有电流I1 向C 充电, 当C 上电压上升到比较器1 的门限电压2 3V s 时, 触发器输出Q = 1。
开关S 导通, CS2 把电流I2加到C上反充电, 当I2> I1 时, 相当于C 由一个净电流I2- I1放电, 此时C 上电压逐渐下降, 当下降到比较器2的门限电压1 3V s时, R·S触发器被复位,Q = 0, 于是S 断开CS2, 仅有CS1 对C充电, 如此反复形成振荡, C上电压近似为三角波, 而触发器输出则为方波。
４人抢答器电路元器件介绍一.7４ＬS2７9介绍７4LS279为四R-Ｓ锁存器,图3-1为7４LS279的引脚图。
管脚图真值表备注:H＝高电平，Ｌ=低电平,Q O=建立稳态输入条件之前的Ｑ电平。
*:对于锁存器１和3，有两个输入:H=两个输入均为高电平，L=其中一个或两个输入为低电平。
#：这种情况是不稳定的,即当和输入回到高电平时，状态将不能保持。
二.7４LS1４8介绍74LS14８是一个八线－三线优先级编码器。
图3-3为74LＳ14８引脚图。
管脚图真值表74LS１48优先编码器管脚功能介绍:74ＬS148为１6脚的集成芯片,电源是VCＣ(16)、ＧND(８)，Ｉ０—I7为输入信号,A2,A1，A0为三位二进制编码输出信号，IE是使能输入端,OE是使能输出端，ＧＳ为片优先编码输出端。
从功能表中可以得出，７４LS１48输入端优先级别的次序依次为I7，I6,…，I0 。
当某一输入端有低电平输入，且比它优先级别高的输入端没有低电平输入时,输出端才输出相应该输入端的代码。
例如:I5=0且I6=I7=1(I６、I7优先级别高于I5) 则此时输出代码０10 。
这就是优先编码器的工作原理。
三．74LS48介绍７４LＳ４8芯片是一种常用的七段数码管译码器驱动器,可以直接驱动共阴极的半导体数码管，ABCD分别接信号，abcdeｆg分别接七段数码显示管。
LI’为灯测输入(正常使用时接高电平），RBO’为灭零输入端（接低电平时灭零）;灭灯输入／灭零输出BI’／RBO’为一个双功能的输入/输出端。
BI’/RＢO’作为输入端使用时,成为灭灯输入控制端，只要加入灭灯控制信号ＢI’＝0，无论Ａ3A2A1A０的状态是什么，定可以将被驱动数码管的各段同时熄灭。
BI’／RBO’作为输出端使用时,成为灭零输出端,由表达式RBO’=(A3’·A2’·Ａ1’·A0’·LＴ’·RBＩ’)’知：只有当输入为A3A2A１A0都为0时,而且灭零输入信号(RBI’=0)时，ＲBO’才会是低电平。
