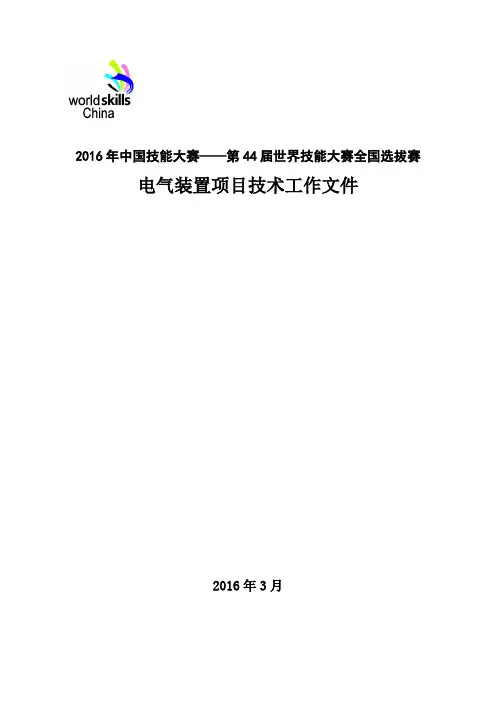

2016年中国技能大赛——第44届世界技能大赛全国选拔赛电气装置项目技术工作文件2016年3月说明：本文件为预发文件，操作技能竞赛模块及基本要求基本可确定，设备型号、图纸等待场地与器材供应商确定后再根据具体情况做相应部分调整。
2016年中国技能大赛——第44届世界技能大赛全国选拔赛电气装置项目技术工作文件1．电气装置项目技术描述1.1 工作内容本项目要求选手具有安装电工的操作技能。
能够按照国家相关电气施工标准，根据施工图纸在模拟工作间内完成管路布局安装，电气线路安装，系统编程与调试。
并能完成电气设备的检查与维护。
1.2 工作标准电气装置项目竞赛中主要参照现行《电气设备安装工国家职业标准》二级，结合《维修电工国家职业标准》三级、《第43届世界技能大赛电气装置项目技术说明》以及企业生产实际和院校教学实际规范要求完成工作。
1.3 能力要求1.3.1 商业、住宅及工业现场不同线路系统的安装（1）在物体表面稳固的安装电缆、电缆有均匀的弯曲半径且不变形、电缆接入线槽及设备箱、盒时使用正确的终端配件等。
（2）在线槽、导管及柔性导管内安装绝缘导线或绝缘电缆。
（3）在电缆桥架（网孔式电缆桥架、或槽式电缆桥架）上安装并固定绝缘电缆。
（4）安装金属和塑料线槽。
准确测量并制作指定长度和角度的线槽；正确装配多段线槽，连接处不变形，且尺寸误差、间隙控制在允许范围内；装配不同的终端配件，如在线槽上安装端盖；在物体表面上正确安装不同型号的线槽。
（5）安装金属和PVC导管。
在物体表面稳固的安装导管；弯管半径均匀，且不小于4R，导管接入箱、板、槽时不变形，正确使用终端配件。
（6）安装金属和塑料柔性导管。
在物体表面上稳固的安装柔性导管；弯管半径均匀，不使柔性导管变形；柔性导管接入箱、板、槽时，使用正确的终端配件。
（7）安装电缆桥架（槽式、网孔式）。
在物体表面稳固的安装不同类型的电缆桥架（槽式、网孔式）。
（8）根据所给的施工说明（如布局图等），装配电气控制箱，该控制箱包含主开关、漏电保护器、小型断路器、控制设备（继电器、计时器等）、熔断器等。
2016中国技能大赛——第44届世界技能大赛原型制作项目全国选拔赛技术工作文件目录1. 技术描述 (4)1.1 项目说明 (4)1.2 能力要求 (4)1.3 知识要求 (5)2. 裁判人员、检测人员和选手 (5)2.1 裁判人员 (5)2.2 裁判人员的条件及要求 (5)2.3 检测人员 (6)2.4 选手的条件和要求 (6)3. 竞赛试题 (6)3.1 竞赛试题结构 (6)3.2 评分标准 (7)3.3 竞赛试题样题 (8)4. 选拔赛命题方式 (8)4.1 命题流程 (8)4.2 最终考题产生的方式 (9)5. 成绩评判方式 (9)5.1 评判流程与方法 (9)5.2 裁判员纪律和要求 (10)6. 基础设施 (10)6.1 硬件设备要求 (10)6.2 软件要求 (13)6.3 量具、刀具、工具清单 (13)7. 赛场要求 (17)7.1 赛场分区要求 (17)7.2赛场基础设施要求 (17)8. 安全与防护 (17)8.1 劳保用品 (17)8.2 佩戴要求 (18)9. 竞赛流程 (19)9.1 竞赛流程 (19)9.2 赛场纪律 (22)10. 开放赛场 (22)10.1 公众要求 (22)10.2 对于赞助商和宣传的要求 (23)11. 绿色环保 (23)11.1 环境保护 (23)11.2 循环利用 (23)1. 技术描述1.1 项目说明原型制作竞赛项目是根据给定的原型设计图纸，运用三维CAD软件进行原型建模与局部自由设计、生成工程图，并使用指定材料运用车、铣、钳、抛光、表面处理等工艺制造原型的竞赛活动。
1.2 能力要求竞赛内容为综合技能操作竞赛，由选手根据大赛组委会提供的原型工程图，进行原型设计、原型制作、喷漆和装饰。
（1）制图能力●能够识读复杂的技术图纸；●能够按ISO/GB标准将三维模型转换装配工程图、零件工程图；●能够按ISO/GB标准标注准备的尺寸和技术要求。
（2）原型设计能力●能够将复杂的技术图纸转换为模型；●能够运用三维CAD软件进行三维建模、装配；●能够运用三维CAD软件对三维模型着色；●能够使用绘图仪和打印机，打印输出原型工程图。
第44届世界技能大赛河北省赛区数控铣项目选拔赛技术文件根据《河北省人力资源和社会保障厅关于做好第44届世界技能大赛河北省选拔工作的通知》（冀人社函【2016】99号）精神，参照世界技能大赛全国选拔赛数控铣项目竞赛技术要求，制定本竞赛技术文件。
一、赛程安排1．技能竞赛时间：另行通知。
2．竞赛地点：石家庄市职教中心（石家庄市信息管理学校），石家庄市新石中路369号二、竞赛内容及方式1．竞赛内容：根据2016年世界技能大赛全国选拔赛技术要求，本次竞赛只进行实操比赛，参赛选手依据给定的图纸在规定时间内独立完成工件加工。
试题以往届世界技能大赛技术标准为基础，制定不少于3套试题，在赛前预备会上由各领队或教练投票选出比赛用试题，并由裁判组修改后做为正式比赛试题。
实操比赛时间为240分钟，满分100分。
2、竞赛方式：每台数控铣床（或加工中心）都配备装有CAXA 2015制造工程师（大赛专用版）CAM软件的计算机与其连接，现场编程方式可采用手工编程也可采用软件编程，但在加工中心上进行实操比赛的选手不得使用刀库。
比赛期间不准更换毛坯。
本次比赛不区分编程时间和加工时间，两者一并计入比赛时间。
三、比赛试题及评判标准（一）比赛试题1、试件毛坯材料及规格模块一：铝合金（2A12）：85×85×40型材 1件模块二：中碳钢（45#）：100×80×40型材 1件2、加工要素平面、台阶、内外轮廓、槽、键、凸台、型腔、岛屿、倒角等铣削加工，钻孔、攻丝、铰孔、镗孔，手工倒角及毛刺去除等。
本次比赛不含非圆曲线（面）、空间斜面和3D曲面加工。
3.模块结构特征要素4．试件精度要求：（二）评判标准每位选手的两个模块单独评判，共计100分。
两个模块得分的总和做为选手的最后成绩，每个模块的评判内容和评判方式如下: 1．评判内容参照世界技能大赛全国选拔赛数控铣项目评判标准，本次选拔赛试题评判配分如下：表一模块配分表表二主观评判配分标准2、评判方式客观评分项：尽可能采用赛场所能提供的高精度检具和测量方法，测量结果必须有两人以上裁判共同签字确认。
附件12016年中国技能大赛——第44届世界技能大赛汽车技术项目全国选拔赛技术工作文件1．本项目的技术描述1.1 本项目的简要技术描述本项目面向汽车维修企业汽车维修技师岗位的职业能力。
汽车维修技师一般会受雇于一家品牌汽车4S店或综合维修厂，汽车技师的专业知识和技能可能主要集中于单一品牌，也可能承担多个品牌汽车的维修工作。
汽车技师的主要工作为检测、诊断、维护、修理及更换零部件。
在汽车维修企业，汽车技师的工作要求是快速准确地诊断故障并完成维修工作。
汽车技师能掌握应用汽车机械、电气、电子系统以及各系统集成的知识，具有良好的体能，以及对各种车型熟练操作的技能。
汽车技术项目竞赛将全面地展现年轻汽车技师的职业技能和职业素养，引领汽车维修职业教育和汽车维修行业的发展。
第44届世界技能大赛汽车技术项目全国选拔赛参照世界技能大赛的技术要求，选取4个典型考核模块，包括发动机管理、转向制动和悬架、车身电气以及发动机机械。
1.2 选手的竞赛能力要求表1 选手的竞赛能力要求1.3 选手需要掌握的知识表2 选手需要掌握的知识2．裁判员和选手2.1 裁判长本项目裁判长：郭七一重庆长安汽车股份有限公司动力研究院总工程师。
裁判长工作要求：（1）做好与赛区的沟通协调，落实比赛各项技术工作。
（2）按时、认真完成本项目技术工作文件的编制工作。
（3）带头坚持并维护公平公正原则，遵守保密纪律，不透露影响比赛公平公正的技术信息。
（4）按照全国选拔赛组委会要求和赛区组委会安排，做好本项目裁判员的赛前培训，主持本项目网上论坛。
（5）采取回避、交叉、无记名作业单等多种保证公平、公正的措施，组织全体裁判员做好本项目评判和相关技术工作。
（6）根据赛区组委会安排，组织本项目开展技术点评。
2.2 裁判员的条件和组成2.2.1 裁判员的基本条件。
（1）热爱祖国，遵纪守法，诚实守信，具有良好的职业道德，身体健康。
（2）具有团队合作、秉公执裁等基本素养，具有本职业（项目）技师及以上职业资格或中级及以上专业技术职务。

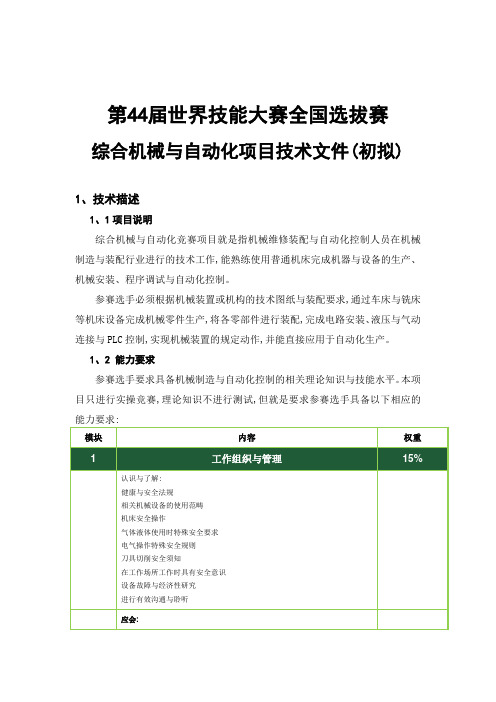

第44届世界技能大赛全国选拔赛综合机械与自动化项目技术文件(初拟)1、技术描述1、1项目说明综合机械与自动化竞赛项目就是指机械维修装配与自动化控制人员在机械制造与装配行业进行的技术工作,能熟练使用普通机床完成机器与设备的生产、机械安装、程序调试与自动化控制。
参赛选手必须根据机械装置或机构的技术图纸与装配要求,通过车床与铣床等机床设备完成机械零件生产,将各零部件进行装配,完成电路安装、液压与气动连接与PLC控制,实现机械装置的规定动作,并能直接应用于自动化生产。
1、2 能力要求参赛选手要求具备机械制造与自动化控制的相关理论知识与技能水平。
本项目只进行实操竞赛,理论知识不进行测试,但就是要求参赛选手具备以下相应的能力要求:2、竞赛试题2、1竞赛试题结构竞赛试题由不同的阶段制作完成:各个零部件的加工、装配与最终调试。
车削加工约4小时铣削加工约10小时机械装配与PLC控制与编程约6小时总计 = 约20小时说明:根据竞赛试题图纸与加工内容,在赛前1～2天确定不同阶段的实际竞赛时间,原则上竞赛总时间控制在16～22小时内。
2、2 试题设计要求2.2.1 尺寸公差范围图纸按照ISO标准或格式标注公差等级,主要尺寸与次要尺寸公差与精度等级参考以下要求:主要尺寸精度等级 IT6-IT7或IT8,次要尺寸精度等级为IT9。
2.2.2 试题模块特征(1) 铣削加工形状特征:1)铣槽 2)铣方块 3)铣角度 4)钻孔 5)铰孔 6)倒角 7)攻丝(2)车削加工形状特征:1)车削外圆 2)车削锥度 3)车削外螺纹与内螺纹 4)镗孔 5)切槽(3)装配特征:1)按照图纸要求装配零部件(4)电气、气动控制的自动化模块完成特征说明:使用 1个电机、多个气缸、控制阀与传感器1)线性驱动 2)旋转动作 3)启动与停止 4)位置准停 5)计时或计数(5)制作机械装置时使用的材料说明:至少使用下述3种材料:1)低碳钢 2)铝 3)黄铜 4)一种复合材料或工程塑料铣削工件材料:最大尺寸为150mm×300mm×50mm;车削工件材料:最大尺寸为¢80mm。
附件22016年中国技能大赛——第44届世界技能大赛全国选拔赛竞赛技术规则为举办好2016年中国技能大赛——第44届世界技能大赛全国选拔赛（以下简称全国选拔赛），选拔优秀选手参加集训，全力备战第44届世界技能大赛，我部特制定全国选拔赛竞赛技术规则。
第一部分总体要求一、主要目标。
参照世界技能大赛技术标准，选拔优秀选手入围国内集训，为最终选出最优秀选手参加第44届世界技能大赛奠定基础。
通过“分散+集中”的比赛组织形式，不断探索和总结组织实施经验，逐步形成举办世界技能大赛全国选拔赛的成熟模式。
同时，通过全国选拔赛，使参赛选手、裁判等相关人员熟悉世界技能大赛技术要求，了解相关职业领域技术技能发展趋势，促进国内技能竞赛和技能人才培养工作科学和可持续发展。
二、竞赛项目。
全国选拔赛分六大领域45个比赛项目：（一）建筑与结构技术领域（10个项目）。
瓷砖贴面、管道与制暖、电气装置、砌筑、抹灰与隔墙系统、家具制作、精细木工、木工、园艺、制冷与空调。
（二）艺术与创意领域（4个项目）。
珠宝加工、花艺、时装技术、平面设计技术。
（三）信息与通讯领域（5个项目）。
信息网络布线、商务软件解决方案、印刷媒体技术、网站设计、网络系统管理。
（四）制造与工程技术领域（15个项目）。
综合机械与自动化、制造团队挑战赛、机电一体化、CAD机械设计、数控车、数控铣、焊接、电子技术、工业控制、移动机器人、建筑金属构造、塑料模具工程、原型制作、钣金技术、工业机械装调。
（五）个人与社会服务领域（6个项目）。
美发、美容、糖艺/西点制作、烹饪（西餐）、餐厅服务（西餐）、烘焙。
（六）交通与物流领域（5个项目）。
车身修理、飞机维修、汽车技术、汽车喷漆、重型车辆维修。
我国参加第44届世界技能大赛的最终项目，以世界技能组织公布的比赛项目为依据确定。
三、组织实施形式。
全国选拔赛在各地区和有关行业组织（集团公司）选手选拔的基础上，由我部统一组织领导，在相对集中的一段时间内，采取“分散+集中”的形式组织开展，并由不同省（市）作为赛区具体承办组织实施工作。

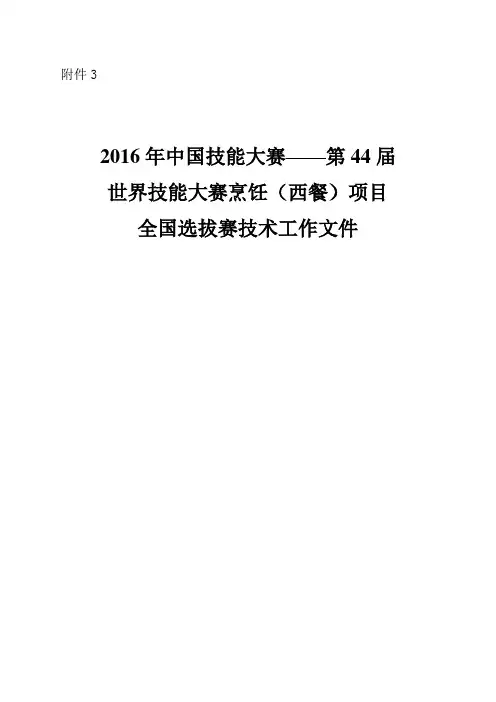

附件32016年中国技能大赛——第44届世界技能大赛烹饪（西餐）项目全国选拔赛技术工作文件目录1技术描述 (2)1.1烹饪描述 (2)1.2能力要求 (2)1.3基本知识要求 (2)2裁判组与选手 (3)2.1裁判组分组及职责 (3)2.2 参赛选手要求 (3)3竞赛项目 (4)3.1竞赛项目命题原则 (4)3.2竞赛项目内容 (4)3.2.1西式开胃菜的制作／海鲜类 (4)3.2.2西式主菜的制作／童子鸡类 (4)3.2.3西式甜品制作／巧克力类 (5)3.3评分标准 (6)3.4 总分评分计算方式 (6)4成绩评判 (6)4.1评判流程 (6)5 基础设施 (7)6比赛流程及赛场规则 (8)7 开放赛场要求 (9)7.1公众要求 (9)7.2赞助商和宣传要求 (10)8绿色环保 (10)9安全要求 (10)9.1选手安全防护要求 (10)9.2有毒有害物品的管制 (10)9.3赛事安全要求 (10)9.4 赛场防护用品 (10)1技术描述1.1烹饪描述烹饪是厨师根据健康和食品安全法制制作菜单，准备各种菜肴并管理一个商业厨房。
