无极绳连续牵引车培训

一、实训目的本次实训旨在通过实际操作和理论学习，使学员掌握无极绳绞车的基本结构、工作原理、操作规程以及安全注意事项，提高学员在实际生产中正确使用无极绳绞车的技能和水平。

二、实训时间2022年X月X日至2022年X月X日三、实训地点XX矿业公司井下运输巷道四、实训内容1. 无极绳绞车的基本结构及工作原理（1）无极绳绞车的基本结构：主要包括电动机、减速箱、传动齿轮、摩擦轮、制动器、支架、底座、张紧装置、梭车、尾轮、压绳轮、托绳轮和转向装置等。

（2）无极绳绞车的工作原理：电动机驱动减速箱，通过传动齿轮将动力传递给摩擦轮，摩擦轮带动钢丝绳牵引梭车在轨道上运动，实现材料、设备的运输。

2. 无极绳绞车的操作规程（1）启动前检查：检查电动机、减速箱、传动齿轮、摩擦轮、制动器、支架、底座等部件是否完好，钢丝绳是否有磨损、断丝等现象，张紧装置是否牢固。

（2）启动操作：打开电源，启动电动机，待电动机运转正常后，将操作手柄置于启动位置，逐渐加大牵引力，使梭车缓慢运行。

（3）运行过程中：注意观察绞车运行状态，确保运行平稳，如有异常情况立即停车检查。

（4）停车操作：将操作手柄置于停车位置，关闭电动机，待梭车停止后，进行检查。

3. 无极绳绞车的安全注意事项（1）操作人员必须经过专业培训，取得操作资格。

（2）操作前必须对绞车进行检查，确保各部件完好。

（3）操作过程中必须集中精力，严格遵守操作规程。

（4）严禁酒后、疲劳操作。

（5）严禁在绞车运行过程中进行维修、调整。

（6）严禁在绞车附近放置杂物，确保运行安全。

五、实训心得通过本次实训，我对无极绳绞车有了更深入的了解，掌握了其基本结构、工作原理、操作规程以及安全注意事项。

以下是我的一些心得体会：1. 无极绳绞车在煤矿井下运输中发挥着重要作用，提高运输效率，降低劳动强度。

2. 操作无极绳绞车需要严谨的操作态度和高度的责任心，确保运输安全。

3. 在实际操作中，要不断总结经验，提高自己的操作技能。

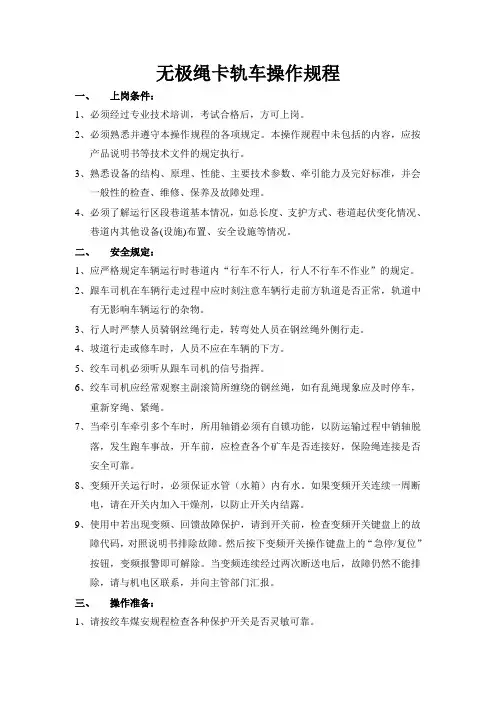

无极绳卡轨车操作规程一、上岗条件：1、必须经过专业技术培训，考试合格后，方可上岗。

2、必须熟悉并遵守本操作规程的各项规定。

本操作规程中未包括的内容，应按产品说明书等技术文件的规定执行。

3、熟悉设备的结构、原理、性能、主要技术参数、牵引能力及完好标准，并会一般性的检查、维修、保养及故障处理。

4、必须了解运行区段巷道基本情况，如总长度、支护方式、巷道起伏变化情况、巷道内其他设备(设施)布置、安全设施等情况。

二、安全规定：1、应严格规定车辆运行时巷道内“行车不行人，行人不行车不作业”的规定。

2、跟车司机在车辆行走过程中应时刻注意车辆行走前方轨道是否正常，轨道中有无影响车辆运行的杂物。

3、行人时严禁人员骑钢丝绳行走，转弯处人员在钢丝绳外侧行走。

4、坡道行走或修车时，人员不应在车辆的下方。

5、绞车司机必须听从跟车司机的信号指挥。

6、绞车司机应经常观察主副滚筒所缠绕的钢丝绳，如有乱绳现象应及时停车，重新穿绳、紧绳。

7、当牵引车牵引多个车时，所用轴销必须有自锁功能，以防运输过程中销轴脱落，发生跑车事故，开车前，应检查各个矿车是否连接好，保险绳连接是否安全可靠。

8、变频开关运行时，必须保证水管（水箱）内有水。

如果变频开关连续一周断电，请在开关内加入干燥剂，以防止开关内结露。

9、使用中若出现变频、回馈故障保护，请到开关前，检查变频开关键盘上的故障代码，对照说明书排除故障。

然后按下变频开关操作键盘上的“急停/复位”按钮，变频报警即可解除。

当变频连续经过两次断送电后，故障仍然不能排除，请与机电区联系，并向主管部门汇报。

三、操作准备：1、请按绞车煤安规程检查各种保护开关是否灵敏可靠。

2、速度手柄放到中间位置的锁死位置（停车位置）。

3、给开关送电，并到控制柜旁，按下送电按钮，操作台上控制电源供电、零位指示灯亮，平板电脑启动，组态软件自动运行监控系统。

4、检查通讯信号的发射接收是否正常。

5、检查轨道中有无影响车辆运行的杂物、矿车。

SQ-□/□□系列无极绳连续牵引车执行标准：MT/T 988—2006《无极绳连续牵引车》Q/HY0021-2017《S Q-□/□□系列无极绳连续牵引车》使用说明书徐州苏煤矿山设备制造有限公司出版日期：2017年9月目录1用途与特点------------------------ 3 2工作原理------------------------- 4 3产品种类与技术参数--------------------- 6 4主要构成与结构特征--------------------- 6 5安装与调试------------------------7 6使用与操作------------------------11 7维护保养与常见故障处理------------------13 8运输与贮存-----------------------15 9其它--------------------------15 10附图及附表-----------------------15S Q-□/□□系列无极绳连续牵引车一、用途及特点1、用途无极绳连续牵引车，是煤矿井下巷道以钢丝绳牵引的一种普通轨道运输设备；适用于长距离、大倾角、多变坡、大吨位工况条件下的工作面顺槽、采区上（下）山和集中轨道巷等材料、设备的不经转载的直达运输；是替代传统小绞车接力、对拉运输方式，实现运输整体液压支架和矿井各种设备的一种理想装备；也可用于金属矿山的井下巷道和地面，坡度不大且有起伏变化的轨道运输，最大适应倾角不得大于18°。

警示语：1、无极绳连续牵引车严禁用于载人或提升！2、无极绳连续牵引车所配套的电器产品必须要有在有效期内的安标证。

3、无极绳连续牵引车在运转情况下严禁换档！4、应选用匹配的、有足够破断拉力的连接插销！2、特点无极绳连续牵引车，吸收了绳牵引卡轨车的先进技术，借鉴了传统无极绳绞车的实用经验，创造性开发研制的一种实用新型辅助运输装备，是对井下辅助运输系统的进一步完善和提高。

XXXX煤业公司 SQ-80/110P无极绳连续牵引车运输作业规程目录一、运输系统概况 (1)二、无极绳连续牵引车的技术特征 (1)三、无极绳连续牵引车与各种车辆的连接 (2)四、无极绳连续牵引车的信号规定 (2)五、无极绳连续牵引车运行段的安全设施 (3)六、质量标准化的相关规定 (4)七、车场倒钩作业 (5)八、人力推车 (6)九、装卸物料 (6)十、无极绳连续牵引车运行作业前的准备 (7)十一、无极绳连续牵引车运行作业 (9)十二、安全技术措施 (11)无极绳连续牵引车运输安全技术措施 (11)无极绳连续牵引车运输车辆复轨措施 (13)SQ-80/110P无极绳连续牵引车运输作业规程一、运输系统概况1、主要运输巷道和运输设备上煤组辅助运输大巷运输作业采用无极绳连续牵引车运输，巷道运输最大坡度为10°，运输总长度为400米。

2、运输设备无极绳连续牵引车：SQ-80/110P主要运输车辆：矿车、平板车3、轨道铺设上煤组辅助运输大巷采用30kg/m道轨铺设，轨道轨距均为900mm，在无极绳连续牵引车机头、机尾处均设有车场，以便于调车用。

4、运输系统示意图（附图上煤组辅助运输大巷运输线路示意图）二、无极绳连续牵引车的技术特征绞车型号牵引力绳速绳径额定电压电机功率滚筒直径梭车轨距适用倾角SQ-80/110P80KN 0-1.0m/s24mm 660v 110kw 1200mm 900mm ≤18°三、无极绳连续牵引车与各种车辆的连接1、梭车与钢丝绳的连接梭车前后有两个楔块，钢丝绳绕过楔块，拧紧调节丝杆,上好楔块压板，压紧钢丝绳，多余的钢丝绳缠到储绳筒上。

2、梭车与车辆之间的连接梭车前后有连接矿车的专用插销。

连接时，专用连接件一端插入梭车连接孔锁紧，另一端插入矿车的连接孔处。

3、车辆之间的连接矿车、平板车之间采用标准插销和标准三环链、五环链相连。

4、挂车位置向下（巷道坡底）放车时，运输车辆应挂在梭车运行方向前方（梭车推着运输车辆）；向上（机头方向）提车时，运输车辆应挂在梭车运行方向后方（梭车拉着运输车辆）。

变频调速式无极绳绞车操作规程警告：1、绞车操作需设专人，其他人员严禁操作；2、绞车司机必须经专业培训合格后, 方可上岗操作；3、设跟车人员，随身携带手持对讲机，熟知打点信号；4、启动、停车必须缓慢匀变，严禁突然停车或突然加速。

一、开车前的准备和检查1、要求矿方自配一台400A以上的馈电开关作为总开关;自配一台QBZ-80（660/1140）以上的磁力启动器作为电液制动器控制开关。

2、检查变频器、电抗器、控制台、通讯系统是否正常，通讯信号的发射接收是否正常。

3、检查确认速度传感器信号反馈正确，机头、机尾减速停车程序设置齐全。

拐弯、上下坡慢速运行程序设置齐全，过卷开关可靠有效。

4、检查电液制动闸是否正常，手动制动闸是否在松闸位置。

5、减速器润滑油面是否符合要求。

6、检查梭车上固定钢丝绳的两套紧绳装置是否有松动，如有松动应立即加以紧固。

7、各连接处螺栓螺母是否紧固。

轨道上是否有影响车辆运行的杂物，车辆之间的连接是否牢固。

8、检查钢丝绳：确保钢丝绳在轮系槽内，无弯折，无严重锈蚀，断丝不超限。

二、启动和停止操作1、信号①要求不打点不开车。

②跟车司机确定具备开车条件后，发送开车启动信号。

③发送信号不得少于2次，绞车司机接到第二次信号后再启动开车。

④跟车人员和绞车司机一定要熟记信号的使用规定。

打点数和信号的对应关系：1停、2上、3下、4慢上、5慢下。

2、启动①绞车司机确认开车信号后，首先确定牵引方向。

②打开安全闸，缓慢匀速启动绞车主电机，重载时要用慢速运行。

3、停车①跟车司机待车辆即将运行到位时发送停车信号。

②绞车司机接到停车信号后，先逐渐减速，电机失电后，立即操纵制动闸使其失电抱闸制动。

严禁在高速上突然制动刹车。

③绞车司机应注意绞车制动是否可靠，避免发生意外。

4、急停①发现危险情况时（例如钢丝绳脱槽、梭车掉道），绞车司机按下操作台急停按钮，跟车司机按下手持机上的急停按钮均可控制绞车立即停车。

②正常情况下，严禁使用急停按钮制动车辆。

无极绳连续牵引车跟车工应知应会手册、目录第一部分无极绳连续牵引车跟车工基本知识 (1)第二部分无极绳连续牵引车跟车工作业流程 (2)第三部分无极绳连续牵引车跟车工安全生产责任制 (3)第四部分无极绳连续牵引车跟车工岗位安全风险管控清单.. 3第五部分辅助运输系统岗位操作红线 (4)第六部分重大事故隐患判定标准（辅助运输类） (4)第七部分无极绳连续牵引车跟车工操作流程作业标准 (4)第八部分无极绳连续牵引车跟车工作业口诀 (5)第一部分无极绳连续牵引车跟车工基本知识一、一般规定（一）无极绳连续牵引车绞车跟车工须经专业培训，考试合格后上岗，并且要有斜巷信号把钩工作业实际经验的人担任。

（二）无极绳连续牵引车运输巷道严禁行人，严格执行“行人不行车，行车不行人、不作业”。

二、准备工作（一）检查梭车钢丝绳固定楔块是否牢固、闭锁块是否于闭锁，钢丝绳是否张紧。

（二）检查线路上是否有无障碍物和人员，各压绳轮、托绳轮是否完好有效。

（三）检查过卷装置是否灵敏可靠。

（四）检查矿车连接装置及其闭锁是否可靠有效。

（五）检查尾轮安设是否牢固，基础有无松动。

（六）检查钢丝绳有无断丝、断股等。

（七）检查通讯装置是否灵敏可靠。

三、操作注意事项（一）正确使用声光语音联络通讯及报警装置，发送开车信号不得少于两次，绞车司机接到第二次信号后确认无误后再启动绞车。

（二）检查确认运输区域无障碍物及人员后，先空钩运行正常后，方准挂车运输。

（三）检查牵引车数量、车辆的连接情况是否符合要求。

（四）无极绳连续牵引车运行时，跟车工跟车时必须站在安全位置。

（五）当车辆运行接近停车位置时，跟车工一定要精力集中，立即发出停车信号，等车辆停稳后，方可进行摘挂钩作业，严禁正在运行的车辆摘挂钩。

（六）运送超长、超宽、超重、超高物件时，必须执行专项技术措施。

（七）拐弯线路，跟车工要提前检查钢丝绳、弯道轮组，确认完好可靠方可运行。

第二部分 无极绳连续牵引车跟车工作业流程 作业准备检查工具设施钢丝绳信号线路车辆 确认 完好连车 注意 人员站位人员配合注意闭锁 人员站位 信号确认注意 人员站位作业结束摘钩 停车跟车挂钩检查作业环境第三部分无极绳连续牵引车跟车工安全生产责任制一、责任范围无极绳连续牵引车跟车工是本岗位安全生产第一责任者，对本岗位安全生产管理制度、操作规程、岗位作业标准的落实工作负直接责任。

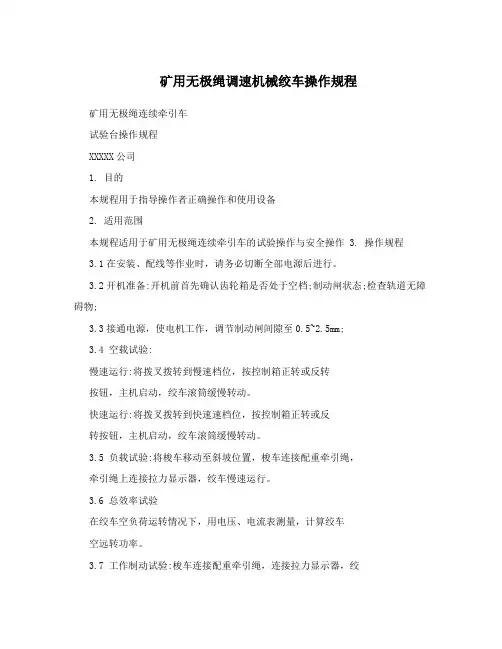

矿用无极绳调速机械绞车操作规程矿用无极绳连续牵引车
试验台操作规程
XXXXX公司
1. 目的
本规程用于指导操作者正确操作和使用设备
2. 适用范围
本规程适用于矿用无极绳连续牵引车的试验操作与安全操作 3. 操作规程
3.1在安装、配线等作业时，请务必切断全部电源后进行。

3.2开机准备:开机前首先确认齿轮箱是否处于空档;制动闸状态;检查轨道无障碍物;
3.3接通电源，使电机工作，调节制动闸间隙至0.5~2.5mm;
3.4 空载试验:
慢速运行:将拨叉拨转到慢速档位，按控制箱正转或反转
按钮，主机启动，绞车滚筒缓慢转动。

快速运行:将拨叉拨转到快速速档位，按控制箱正转或反
转按钮，主机启动，绞车滚筒缓慢转动。

3.5 负载试验:将梭车移动至斜坡位置，梭车连接配重牵引绳，
牵引绳上连接拉力显示器，绞车慢速运行。

3.6 总效率试验
在绞车空负荷运转情况下，用电压、电流表测量，计算绞车
空远转功率。

3.7 工作制动试验:梭车连接配重牵引绳，连接拉力显示器，绞
车慢速运行一定距离后，同时操作制动按钮，制动闸闭合;
3.8 紧急制动:梭车连接配重牵引绳，连接拉力显示器，连接电秒表，绞车慢速运行使配重块至最高位置，切断电源，测量
断电起至停车时制动时间。

山东华煤创昊设备制造有限公司
2012-10-15。
