铂族 工艺流程及提取

铂精炼流程简介铂是一种稀有的贵金属，具有良好的耐腐蚀性、高熔点和化学稳定性等特性，因此在众多领域中得到广泛应用。

然而，铂的存在态势低，因此需要通过精炼过程从原矿中提取出来。

本文将深入探讨铂精炼的流程，详细介绍其中各个环节的操作步骤和关键技术。

泥浆预处理在铂精炼的开始阶段，原矿通常会先进行泥浆预处理。

这个步骤的目的是通过化学处理和机械加工，将原矿中的杂质和有害物质去除，以净化原矿并提高后续提取铂的效率。

泥浆破碎首先，原矿需要经过破碎机的加工，将其破碎成小块。

通常情况下，矿石颗粒的尺寸应控制在30毫米以下，以便更好地进行后续处理。

脱泥破碎后的矿石会与水进行混合，并通过旋转的筛网进行分离。

此过程中，较大的杂质会通过筛网被剔除，而较细小的矿石则留在筛网上。

磁选接下来，矿石会通过磁选机进行处理。

由于铂通常与磁性较强的矿物质混合存在，因此可以利用磁选原理将其中的铁矿石等磁性矿物去除。

浸泡去除杂质后的矿石会被浸泡于含有化学药剂的水中，以进一步分离和净化。

化学药剂通常包括浮选剂、分散剂和调节剂等，它们的作用是使矿石中的铂粒子更容易被吸附和分离。

浮选分离经过泥浆预处理后，原矿中的铂颗粒已经得到了初步的分离和净化。

接下来的步骤是通过浮选分离，进一步提高铂的纯度和提取率。

矿石磨矿首先，经过浸泡的矿石需要经过进一步的磨矿处理。

这一步骤的目的是通过机械碾磨，将矿石细化成更小的颗粒，以提高浮选的效果。

浮选机械磨矿后的矿石会被输送到浮选机械中进行处理。

在浮选机械中，矿石会与空气或其他气体充分接触，使铂粒子与气泡发生黏附作用，从而实现铂的浮选分离。

精选分离后的铂粒子需要经过进一步的精选，以提高其纯度。

一般而言，可以通过重力分选、磁选、电选等方法对铂进行精细分离，去除其中的矿物质和杂质。

火法精炼在完成浮选分离后，得到的铂粒子仍然含有杂质，并不能直接用于应用。

因此，需要对提取出来的铂进行火法精炼，以达到更高的纯度和质量。

铸锭首先，铂粒子被熔化并铸造成锭状。

书山有路勤为径，学海无涯苦作舟铂族金属常用的选矿方法目前就铂族金属的提取而言，工业上采用的主要是重选、浮选和它们的联合工艺，其中应用最多的是浮选。

(1)重选铂族金属矿物密度都在7 克/立方厘米以上，特别是自然金属和金属互化物都超过10 克/立方厘米，常见的自然铂、粗铂矿、锇铱矿还高达15～22 克/立方厘米，不仅远高于常见的脉石(一般密度为2.5～2.75 克/立方厘米，少数可达4.3 克/立方厘米)，且高于常见的贱金属矿物(一般密度为3.6～5.5 克/立方厘米，仅个别矿物如方铅矿为7.2～7.6 克/立方厘米，但在铂矿石中很少见)。

因此，只要粒度较大(一般指大于0.04 毫米)，能够单体解离就可以用重选方法加以富集。

一般用于处理砂铂矿和原矿中铂族金属粒度较大的铂族金属。

对于一些铂矿石，往往还辅以混汞或磁选工艺以提高精矿品位和回收率。

(2)浮选铂族矿物多具有疏水性而可附着在气泡上，且现在开采的大多数资源中，细粒铂族矿物通常都是铜、镍硫矿矿物共生，因此浮选已成为当今含铂族矿物最重要，也是应用最广泛的选矿手段。

但因铂族矿物密度大，当粒度较大时，则辅以重选方法，即用重、浮联合工艺才能更有效地全面回收。

浮选目前主要用于处理硫化铜矿，使铂族矿物和铜、镍硫化物一并回收。

铂族金属矿物的选别效果与磨矿细度、介质酸度、药剂种类及用量、工序安排等多种因素有关。

通常都需要针对不同矿石的特点进行实验，以确定合理工艺流程和技术条件。

(3)重、浮联合流程对于铂族矿物粒度较大的矿石，采用重选和浮选联合法，可充分利用二者的优点，获得较好的效果。

南非吕斯腾堡铂矿公司早在20 世纪30 年代就用重-浮联合法处理含铂的氧化及硫化矿石，60 年代所属的瓦特威尔选厂在浮选后，用绒面溜槽重选，获得吕斯腾堡铂矿物(含铂30%～35%，。

铂族金属矿产资源的加工提取铂族金属矿产资源的加工提取方法引言铂族金属是一类珍贵的金属元素，包括铂、铱、钌、钯、铑和锇。

这些金属在工业生产、医疗器械、电子设备等领域具有广泛的应用价值。

然而，铂族金属的资源有限，提取与加工成为一个重要的课题。

本文将探讨铂族金属矿产资源的加工提取方法。

一、矿石选矿铂族金属常以复杂矿石的形式存在，例如硫化铂矿、铂铅矿和铂铜矿等。

选矿是将矿石中的有用成分与废石进行分离的关键步骤。

常用的选矿方法包括浮选、重选、磁选和电选等。

二、矿石破碎破碎是将大块矿石分解为更小颗粒的过程，以便于后续的选矿和提取。

常用的破碎设备有颚式破碎机、圆锥破碎机和辊式破碎机等。

三、金属浸取金属的浸取是指将金属离子溶解在溶液中的过程。

常用的浸取方法有氰化法、硫酸法和盐酸法等。

不同的金属矿石和金属离子选择不同的浸取方法。

四、溶液精炼溶液精炼是将浸取得到的金属溶液中的杂质进行去除的过程。

常见的精炼方法有溶剂萃取、离子交换和电解等。

五、金属沉淀金属沉淀是将金属离子从溶液中还原成金属微粒的过程。

常用的沉淀剂有氨水、盐酸和硫化氢等。

六、金属提纯金属提纯是将金属微粒进行进一步提纯的过程，以达到工业级别的纯度。

常用的提纯方法有溶剂萃取、电解和真空蒸馏等。

结论铂族金属矿产资源的加工提取是一个复杂的过程，需要经过选矿、破碎、浸取、溶液精炼、金属沉淀和金属提纯等步骤。

各个步骤都有着特定的工艺和设备要求，并且需要根据矿石的性质和金属的纯度要求进行选择。

通过不断的研究和技术创新，提高铂族金属的加工提取效率和纯度，对于保障资源的可持续利用和满足社会需求具有重要意义。

铂的提纯与应用铂是一种重要的贵金属元素，其在工业和科研领域有着广泛的应用。

然而，铂的纯度对于其性能和应用起着至关重要的作用。

在本文中，我们将探讨铂的提纯方法以及其在不同领域中的应用。

一、铂的提纯方法1. 火法提纯火法提纯是一种常用的方法，其基本原理是利用铂的高熔点和高稳定性，通过高温熔炼和重力分离来实现提纯。

该方法适用于铂与其他杂质金属形成合金的情况，常见的火法提纯方法包括电弧熔炼法、电子束熔炼法等。

2. 化学法提纯化学法提纯是利用铂在不同溶液中的溶解度差异来实现提纯的方法。

通过选择合适的化学试剂和反应条件，可以将杂质金属与铂分离。

常见的化学法提纯方法包括溶液萃取法、离子交换法等。

3. 电解法提纯电解法提纯是一种通过电解来实现铂提纯的方法。

利用铂在特定电解液中的溶解度和电化学行为的差异，可以实现将杂质金属与铂分离。

该方法具有高效、精确的优点，常用于高纯度铂的制备。

二、铂的应用领域1. 催化剂铂具有优良的催化活性和稳定性，因此在化学工业中被广泛应用于催化剂的制备。

例如，铂催化剂可以用于汽车尾气净化，将有害气体转化为无害物质。

此外，铂催化剂还在石油加工、化学合成等领域发挥着重要作用。

2. 电子设备铂在电子设备中有着重要的应用，特别是在半导体产业中。

铂层可以用于制备薄膜电阻、电极和电容器等元件，具有优异的电导率和稳定性，可提高设备的性能和可靠性。

3. 医疗领域铂在医疗领域中也扮演着重要角色。

铂制成的医用材料常用于人工关节、牙科修复等领域，其生物相容性好，不易引起人体排斥反应，可以很好地替代人体组织或器官。

4. 精细化工铂在精细化工领域中有着广泛的应用。

例如，铂催化剂可用于有机合成反应中，提高反应的选择性和收率。

此外，铂还可以用于电镀、镀膜等工艺，提高产品的质量和外观。

5. 珠宝制品铂是一种高档的珠宝材料，具有高纯度、耐腐蚀、不易变色等特点。

因此，铂制成的首饰和珠宝制品备受欢迎，广泛应用于高端消费市场。

铂精炼流程铂精炼是一项重要的冶金工艺，用于从铂矿石中提取纯铂。

铂是一种稀有而珍贵的金属，具有优异的化学性质和工业价值。

在本文中，我们将详细介绍铂精炼的流程以及相关的工艺和技术。

第一步：矿石破碎和磨细铂矿石通常包含其他金属和杂质，因此首先需要将矿石破碎和磨细。

这一步骤通常通过使用破碎机和球磨机来完成。

破碎机将矿石压碎成小块，然后球磨机将其磨细成细小的颗粒。

第二步：浮选分离浮选是一种常用的矿石分离技术，用于将有用的矿石与无用的杂质分离。

在铂精炼过程中，浮选通常用于分离含铂的矿石颗粒。

浮选过程中，矿石颗粒与气泡接触后，吸附在气泡上，从而实现矿石与杂质的分离。

第三步：浸出提取浸出是一种常用的金属提取技术，用于从矿石中提取所需的金属。

在铂精炼中，常用的浸出剂是酸性溶液，如盐酸和硫酸。

矿石颗粒被浸入酸性溶液中，金属离子与溶液中的酸反应形成溶解物。

溶解物中含有铂离子和其他金属离子。

第四步：沉淀分离在浸出提取后，需要将铂离子从溶液中分离出来。

常用的分离方法是沉淀分离。

通过加入适当的沉淀剂，如氯化铵或硫化氢，可以将铂离子转化为沉淀物。

沉淀物可以通过过滤或离心等方式分离出来。

第五步：溶解和电解铂沉淀物中可能还存在其他金属离子和杂质，因此需要进行溶解和电解。

将沉淀物溶解在适当的溶剂中，然后通过电解的方式将铂离子还原成纯铂金属。

电解是一种利用电流将金属离子还原成金属的技术。

第六步：精炼和纯化经过电解后得到的铂金属还可能含有少量的杂质，因此需要进行进一步的精炼和纯化。

常用的精炼方法包括溶剂萃取、蒸馏和熔炼等。

这些方法可以去除残留的杂质，使铂金属达到高纯度的要求。

第七步：制备成品最后一步是将精炼和纯化后的铂金属制备成所需的成品。

根据不同的应用需求，铂金属可以制备成各种形状和规格的产品，如铂片、铂丝和铂粉等。

总结：铂精炼是一项复杂而精细的工艺，需要多个步骤和技术的配合。

通过矿石破碎和磨细、浮选分离、浸出提取、沉淀分离、溶解和电解、精炼和纯化以及制备成品等步骤，可以从铂矿石中提取纯铂金属。

铂精炼流程铂是一种重要的贵金属，广泛应用于汽车催化转化器、化学工业催化剂等领域。

而铂精炼是将铂从其它金属中提取出来的过程，下面将介绍铂精炼的详细流程。

铂精炼的第一步是选矿。

铂主要存在于硫化物矿石中，所以首先需要对矿石进行选矿。

选矿的目的是将含铂矿石与其它杂质分离，得到含铂矿石的高纯度样品。

选矿过程中主要采用重选、浮选、磁选等方法，通过物理和化学的手段将矿石中的铂分离出来。

接下来是矿石的破碎和磨矿。

选矿得到的矿石样品需要经过破碎和磨矿的处理，将矿石破碎成适合进一步处理的粒度。

破碎和磨矿的目的是增加矿石的表面积，便于后续的浸出和分离操作。

然后是矿石的浸出。

浸出是将矿石中的金属溶解出来的过程。

铂矿石一般采用化学浸出的方法，常用的浸出剂有氯气、氰化物等。

浸出过程中，矿石中的铂与浸出剂发生化学反应，形成可溶性的铂化合物，然后通过溶液的分离和纯化，将溶液中的铂分离出来。

接下来是铂的纯化和分离。

浸出得到的铂溶液中还含有其它金属离子和杂质，需要经过纯化和分离的步骤，将铂从溶液中分离出来。

常用的纯化方法有溶剂萃取、离子交换、电解等。

通过这些方法，可以将溶液中的铂与其它金属离子分离，得到高纯度的铂溶液。

最后是铂的沉积和铸锭。

通过纯化和分离得到的铂溶液需要经过电解沉积的过程，将铂沉积在电极上。

沉积后的铂形成铂锭，经过进一步的热处理和加工，得到最终的铂产品。

铂产品可以进一步加工制成铂丝、铂板等形状，用于各种应用领域。

总结起来，铂精炼的流程包括选矿、破碎和磨矿、浸出、纯化和分离、沉积和铸锭等步骤。

通过这些步骤，可以将铂从矿石中提取出来，并得到高纯度的铂产品。

铂精炼是一项复杂的工艺过程，需要精密的设备和技术来保证产品的质量和纯度。

铂的精炼技术不断发展，将为铂的应用提供更好的支持。

铂族金属主要的矿物加工方式一、引言铂族金属是指铂、钯、铑、钌、镍和铱等六种元素，它们具有良好的化学稳定性和高温耐受性，是许多工业领域中不可或缺的材料。

而这些元素的主要来源就是矿物，因此矿物加工对于铂族金属的生产至关重要。

本文将从矿物加工的角度来探讨铂族金属主要的加工方式。

二、矿物加工的基本流程1. 粉碎矿石经过采掘后需要进行粉碎处理，以便于后续步骤进行。

通常采用球磨机或者锤式粉碎机进行粉碎处理。

2. 浮选浮选是将杂质与有用成分分离的过程，通过在水中注入气泡使得有用成分上浮并被收集起来。

这一步骤需要使用化学药剂来调节浮选液中各种离子之间的化学反应。

3. 磁选磁选是利用物质在外部磁场下发生变化而实现分离的过程。

利用不同元素之间在外部磁场下的不同反应，可以将有用元素与杂质分离开来。

4. 重选重选是指在浮选、磁选等步骤后，对于仍然存在杂质的矿石进行进一步的分离处理。

通常采用离心机或者震动筛进行重选。

5. 烧结烧结是指将粉末或颗粒物料在高温下进行加热处理，使其形成块状物质的过程。

这一步骤可以使得材料更加致密，提高其物理性能。

三、铂族金属主要的加工方式1. 镍焙烧法镍焙烧法是指利用氢气或者天然气等还原剂将含镍精矿中的铜、铁等杂质去除，从而得到纯度较高的镍金属。

该方法不仅适用于镍金属生产，也可以用于其他铂族金属的生产。

2. 溶剂萃取法溶剂萃取法是指利用化学药剂将有用成分从废旧电子产品等废弃物中提取出来。

这种方法可以有效地回收铑、钯等珍贵金属，并且对环境污染也有一定的减轻作用。

3. 碘化法碘化法是指利用碘化物将铂族金属从矿石中提取出来。

这种方法不仅具有高效、简单等优点，而且可以有效地提高铂族金属的纯度。

4. 氧化还原法氧化还原法是指利用氧化还原反应将铂族金属从矿石中提取出来。

这种方法不仅适用于铂、钯等元素的提取，而且也可以应用于其他金属元素的生产过程中。

四、总结通过以上介绍，我们可以看出，铂族金属主要的加工方式包括粉碎、浮选、磁选、重选和烧结等步骤。

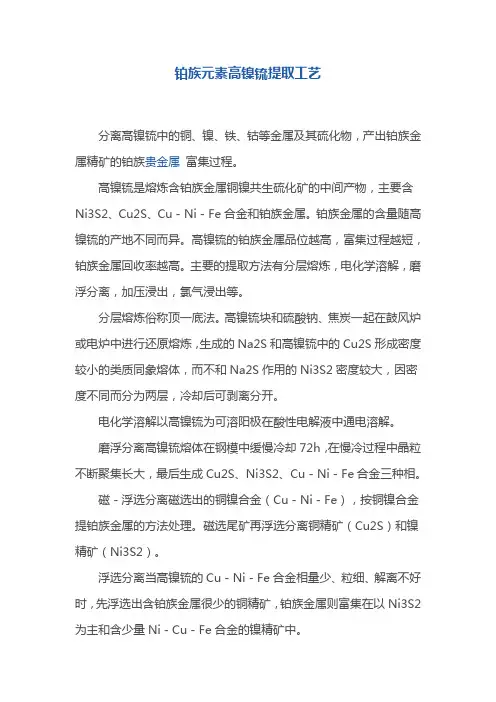

铂族元素高镍锍提取工艺分离高镍锍中的铜、镍、铁、钴等金属及其硫化物，产出铂族金属精矿的铂族贵金属富集过程。

高镍锍是熔炼含铂族金属铜镍共生硫化矿的中间产物，主要含Ni3S2、Cu2S、Cu－Ni－Fe合金和铂族金属。

铂族金属的含量随高镍锍的产地不同而异。

高镍锍的铂族金属品位越高，富集过程越短，铂族金属回收率越高。

主要的提取方法有分层熔炼，电化学溶解，磨浮分离，加压浸出，氯气浸出等。

分层熔炼俗称顶一底法。

高镍锍块和硫酸钠、焦炭一起在鼓风炉或电炉中进行还原熔炼，生成的Na2S和高镍锍中的Cu2S形成密度较小的类质同象熔体，而不和Na2S作用的Ni3S2密度较大，因密度不同而分为两层，冷却后可剥离分开。

电化学溶解以高镍锍为可溶阳极在酸性电解液中通电溶解。

磨浮分离高镍锍熔体在钢模中缓慢冷却72h，在慢冷过程中晶粒不断聚集长大，最后生成Cu2S、Ni3S2、Cu－Ni－Fe合金三种相。

磁－浮选分离磁选出的铜镍合金（Cu－Ni－Fe），按铜镍合金提铂族金属的方法处理。

磁选尾矿再浮选分离铜精矿（Cu2S）和镍精矿（Ni3S2）。

浮选分离当高镍锍的Cu－Ni－Fe合金相量少、粒细、解离不好时，先浮选出含铂族金属很少的铜精矿，铂族金属则富集在以Ni3S2为主和含少量Ni－Cu－Fe合金的镍精矿中。

加压浸出在硫酸溶液中加压浸出磨细的高镍锍，控制。

103～443K 的浸出温度和0.3～0.7MPa氧分压，使镍和铜的硫化物氧化为可溶性硫酸盐分离，铂族金属富集在不溶残渣中。

氯气浸出往盐酸溶液中通入氯气浸出磨细的高镍锍，铜、镍、铁、钴等贱金属转入溶液而与贵金属分离。

贵金属富集在以元素硫为主的不溶残渣中。

残渣分离元素硫后提取铂族金属精矿。

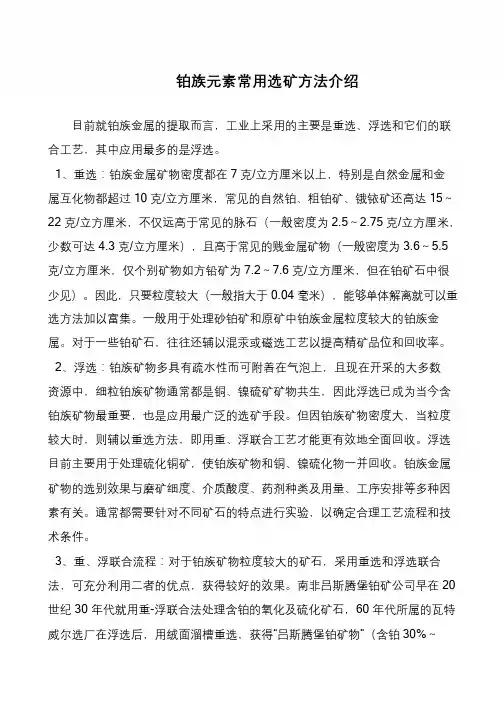

书山有路勤为径，学海无涯苦作舟铂族元素常用选矿方法介绍目前就铂族金属的提取而言，工业上采用的主要是重选、浮选和它们的联合工艺，其中应用最多的是浮选。

1、重选：铂族金属矿物密度都在7 克/立方厘米以上，特别是自然金属和金属互化物都超过10 克/立方厘米，常见的自然铂、粗铂矿、锇铱矿还高达15～22 克/立方厘米，不仅远高于常见的脉石（一般密度为2.5～2.75 克/立方厘米，少数可达4.3 克/立方厘米），且高于常见的贱金属矿物（一般密度为3.6～5.5 克/立方厘米，仅个别矿物如方铅矿为7.2～7.6 克/立方厘米，但在铂矿石中很少见）。

因此，只要粒度较大（一般指大于0.04 毫米），能够单体解离就可以重选方法加以富集。

一般用于处理砂铂矿和原矿中铂族金属粒度较大的铂族金属。

对于一些铂矿石，往往还辅以混汞或磁选工艺以提高精矿品位和回收率。

2、浮选：铂族矿物多具有疏水性而可附着在气泡上，且现在开采的大多数资源中，细粒铂族矿物通常都是铜、镍硫矿矿物共生，因此浮选已成为当今含铂族矿物最重要，也是应用最广泛的选矿手段。

但因铂族矿物密度大，当粒度较大时，则辅以重选方法，即用重、浮联合工艺才能更有效地全面回收。

浮选目前主要用于处理硫化铜矿，使铂族矿物和铜、镍硫化物一并回收。

铂族金属矿物的选别效果与磨矿细度、介质酸度、药剂种类及用量、工序安排等多种因素有关。

通常都需要针对不同矿石的特点进行实验，以确定合理工艺流程和技术条件。

3、重、浮联合流程：对于铂族矿物粒度较大的矿石，采用重选和浮选联合法，可充分利用二者的优点，获得较好的效果。

南非吕斯腾堡铂矿公司早在20 世纪30 年代就用重-浮联合法处理含铂的氧化及硫化矿石，60 年代所属的瓦特威尔选厂在浮选后，用绒面溜槽重选，获得“吕斯腾堡铂矿物”（含铂30%～。

铂族金属的提取和精制流程因原料成分、含量的不同而异。

将铂族金属精矿或含铂族金属的阳极泥用王水溶解，钯、铂、金均进入溶液。

用盐酸处理以破坏亚硝酰化合物，然后加硫酸亚铁沉淀出金。

加氯化铵，铂呈氯铂酸铵沉淀出，煅烧氯铂酸铵可得含铂99.5%以上的海绵铂。

分离铂后的滤液，加入过量的氢氧化铵，再用盐酸酸化，沉淀出二氯二氨配亚钯形式的钯，再在氢气中加热煅烧可得纯度达99.7%以上的海绵钯。

经上述王水处理后的不溶物与碳酸钠、硼砂、密陀僧和焦炭共熔，得贵铅。

用灰吹法除去大部分铅，再用硝酸溶解银，残留的铅、铑、铱、锇、钌富集于残渣中。

将此残渣与硫酸氢钠熔融，铑转化为可溶性的硫酸盐，用水浸出，加氢氧化钠沉出氢氧化铑，再用盐酸溶解，得氯铑酸。

溶液提纯后，加入氯化铵，浓缩、结晶出氯铑酸铵。

在氢气中煅烧，可得海绵铑。

在硫酸氢钠熔融时，铱、锇、钌不反应，仍留于水浸残渣中。

将残渣与过氧化钠和苛性钠一起熔融，用水浸出；向浸出液中通入氯气并蒸馏，钌和锇以氧化物形式蒸出。

用乙醇-盐酸溶液吸收，将吸收液再加热蒸馏，并用碱液吸收得锇酸钠。

在吸收液中加氯化铵，则锇以铵盐形式沉淀，在氢气中煅烧，可得锇粉。

在蒸出锇的残液中加氯化铵，可得钌的铵盐，再在氢气中煅烧，可得钌粉。

浸出钌和锇后的残渣主要为氧化铱，用王水溶解，加氯化铵沉出粗氯铱酸铵，经精制，在氢气中煅烧，可得铱粉。

将铂族金属粉末用粉末冶金法或通过高频感应电炉熔化可制得金属锭。

铂族金属的提取和精制流程因原料成分、含量的不同而异。

将铂族金属精矿或含铂族金属的阳极泥用王水溶解，钯、铂、金均进入溶液。

用盐酸处理以破坏亚硝酰化合物，然后加硫酸亚铁沉淀出金。

加氯化铵，铂呈氯铂酸铵沉淀出，煅烧氯铂酸铵可得含铂99.5%以上的海绵铂。

分离铂后的滤液，加入过量的氢氧化铵，再用盐酸酸化，沉淀出二氯二氨配亚钯形式的钯，再在氢气中加热煅烧可得纯度达99.7%以上的海绵钯。

经上述王水处理后的不溶物与碳酸钠、硼砂、密陀僧和焦炭共熔，得贵铅。

从含铂族金属矿石中提取铂族金属的工艺文章标题：含铂族金属矿石提取工艺的探讨导言：在当今社会，铂族金属被广泛应用于许多领域，如汽车尾气净化系统、医疗器械、化工催化剂等。

而这些宝贵的金属元素却并不容易提取，其含铂族金属矿石的提取工艺一直备受关注和探讨。

在本文中，我们将对含铂族金属矿石提取工艺进行深入的探讨，以及对其相关主题进行全面评估。

一、含铂族金属矿石的成分及特点在开始讨论含铂族金属矿石的提取工艺前，我们首先需要了解其成分及特点。

含铂族金属的矿石主要包括铂矿、钯矿和铑矿等，其成分复杂且难以分离。

这些矿石通常还含有其他金属元素，如铁、镍、铜等，使得提取工艺更加复杂。

二、传统提取工艺的局限性传统的含铂族金属矿石提取工艺通常包括矿石的破碎、浸出、萃取等步骤。

然而，这种工艺存在着成本高、效率低、环境污染严重等问题。

传统工艺在提取难度大、矿石贫化等方面也存在局限性，迫切需要新的解决方案。

三、现代的提取技术和方法随着科技的发展和创新，现代提取技术和方法不断涌现，为解决传统工艺的局限性提供了新的途径。

微生物浸出、高效分离萃取技术、电子束离子注入等技术的应用，大大提高了提取效率和降低了成本。

这些新技术的出现为含铂族金属矿石的提取带来了新的希望。

四、我对含铂族金属矿石提取工艺的个人观点在我看来，含铂族金属矿石的提取工艺是一个复杂而又具有挑战性的过程。

传统的工艺存在着许多问题，但现代技术的不断进步和创新为我们提供了解决问题的新思路。

我相信，在不久的将来，我们一定能够找到更高效、更环保、更经济的提取工艺，从而更好地利用含铂族金属资源。

总结：通过对含铂族金属矿石提取工艺的深入探讨，我们了解到这是一个具有挑战性和发展潜力的领域。

新技术的应用为解决传统工艺的局限性提供了新的思路，使得我们对含铂族金属矿石提取工艺有了更深入的理解。

我相信，随着科技的不断发展，我们一定能够找到更好的解决方案，实现对含铂族金属矿石资源的更有效利用。

书山有路勤为径，学海无涯苦作舟铂族金属的回收技术一、硝酸工厂中回收铂的方法硝酸生产所用铂、钯、铑三元合金催化剂网，生产中耗损的贵金属大部沉积在氧化炉灰中。

昆明贵金属研究所和太原化肥厂合作研究，工艺流程如下：炉灰铁捕集还原熔炼氧化熔炼酸浸渣煅烧湿法提纯铂钯铑三元合金粉。

Pt、Pb、Rh 直收率83%，总收率98%，产品纯度99.9%。

旧铂网回收工艺简单，废网经溶解、提纯、还原后再配料拉丝织网，其回收率99%。

二、玻纤工业铂的回收昆明贵金属研究所提出，将Pt、Rh、Au 合金废料用王水深解，赶硝转钠盐，过氧化氢还原分离金，离子交换除杂质，水合肼还原得纯Pt、Rh。

铂铑产品纯度99%，回收率99%。

物质再生利用研究所提出用白云石一纯碱混合烧结法从废耐火砖，玻璃渣中回收铂铑的工艺。

废耐火砖经球磨、溶融、水碎、酸溶、过滤、滤渣用王水溶解，赶硝，离子交换;水合肼还原，获铂铑产品。

铂铑总收率99%，产品纯度99.95%。

该所结合多年生产实践提出选冶联合法回收废耐火砖中铂铑，降低了成本，缩短了工艺，收到较好的效果。

三、从废催化剂中回收铂、钯其一，溶解贵金属法，昆明贵金属研究所与上海石化总厂采用高温焙烧、盐酸加氧化浸出，锌粉置换，盐酸加氧化剂溶解，固体氯化铵沉铂，锻烧得纯铂，产品铂纯度99.9%，回收率97.8%。

已申请中国专利。

其二，物资再生利用研究所与核工业部五所合作采用全熔法浸出，离子交换吸附铂(或钯)，铂的回收率98%。

钯的收率97%。

产品纯度均99。

95%。

已申请中国专利，并在数家工厂使用。

其三，物资再生利用研究所与扬子石化公司合作研究从废钯碳催化剂中回收钯。

废催化剂经烧碳，氯化浸出，氨络合，酸化提纯，最后水合肼。

一、概述在现代工业生产中，铂、铑和钯等含铂族金属具有重要的应用价值，广泛应用于化工、电子、医药等领域。

然而，这些铂族金属并不容易提取，需要经过一系列复杂的工艺过程才能得到高纯度的金属。

本文将重点探讨从含铂族金属矿石中提取铂族金属的工艺，以深入了解这一关键工业环节。

二、含铂族金属矿石的特点含铂族金属矿石一般包括铂矿、铑矿和钯矿等，这些矿石具有一定的地质分布规律和矿石成分特点。

铂矿石主要存在于岩浆深成矿床和沉积变质矿床中，铑矿石则主要分布在含铬镍铁质基岩矿床中，而钯矿石则常见于岩浆热液成矿带中。

对于不同类型的含铂族金属矿石，其提取工艺也会有所不同。

三、含铂族金属的提取工艺1. 矿石破碎和磨矿含铂族金属矿石一般需要进行破碎、研磨等物理处理，以便将矿石颗粒度降至一定范围，并使矿石中的有用矿物与次矿物分离，为后续的提取工艺奠定基础。

2. 浮选分离浮选是矿石提取中的重要工艺环节，通过对矿石中有用矿物和次矿物的表面性质进行改变，使其在浮选机中产生亲水性或疏水性等差异，从而实现有用矿物和次矿物的有效分离。

3. 浸出提取针对不同类型的含铂族金属矿石，浸出提取工艺也有所差异。

常用的浸出方法包括酸浸、氧化浸出和氰化浸出等，通过将矿石浸入酸性或碱性溶液中，使得有用金属的化合物溶解于溶液中，从而进行有效提取。

4. 精炼与提纯浸出得到的含铂族金属溶液需要经过精炼和提纯工艺，以去除杂质和次金属，最终得到高纯度的铂、铑和钯等金属产品。

精炼工艺多采用化学沉淀、电解析等方法，使得金属达到工业应用标准。

四、铂族金属提取工艺的发展趋势随着现代工艺技术的不断进步，铂族金属提取工艺也在不断创新和改进。

未来，绿色环保、高效节能将是铂族金属提取工艺的发展趋势，新型的浸出剂、提纯材料和精炼工艺将不断涌现，为提高提取效率、降低成本和减少环境污染提供重要支撑。

五、总结与展望通过本文的详细介绍，我们对于从含铂族金属矿石中提取铂族金属的工艺有了更深入的了解。

铂族金属的提取和精制流程因原料成分、含量的不同而异。

将铂族金属精矿或含铂族金属的阳极泥用王水溶解，钯、铂、金均进入溶液。

用盐酸处理以破坏亚硝酰化合物，然后加硫酸亚铁沉淀出金。

加氯化铵，铂呈氯铂酸铵沉淀出，煅烧氯铂酸铵可得含铂99.5%以上的海绵铂。

分离铂后的滤液，加入过量的氢氧化铵，再用盐酸酸化，沉淀出二氯二氨配亚钯形式的钯，再在氢气中加热煅烧可得纯度达99.7%以上的海绵钯。

经上述王水处理后的不溶物与碳酸钠、硼砂、密陀僧和焦炭共熔，得贵铅。

用灰吹法除去大部分铅，再用硝酸溶解银，残留的铅、铑、铱、锇、钌富集于残渣中。

将此残渣与硫酸氢钠熔融，铑转化为可溶性的硫酸盐，用水浸出，加氢氧化钠沉出氢氧化铑，再用盐酸溶解，得氯铑酸。

溶液提纯后，加入氯化铵，浓缩、结晶出氯铑酸铵。

在氢气中煅烧，可得海绵铑。

在硫酸氢钠熔融时，铱、锇、钌不反应，仍留于水浸残渣中。

将残渣与过氧化钠和苛性钠一起熔融，用水浸出；向浸出液中通入氯气并蒸馏，钌和锇以氧化物形式蒸出。

用乙醇-盐酸溶液吸收，将吸收液再加热蒸馏，并用碱液吸收得锇酸钠。

在吸收液中加氯化铵，则锇以铵盐形式沉淀，在氢气中煅烧，可得锇粉。

在蒸出锇的残液中加氯化铵，可得钌的铵盐，再在氢气中煅烧，可得钌粉。

浸出钌和锇后的残渣主要为氧化铱，用王水溶解，加氯化铵沉出粗氯铱酸铵，经精制，在氢气中煅烧，可得铱粉。

将铂族金属粉末用粉末冶金法或通过高频感应电炉熔化可制得金属锭。

铂族金属的提取和精制流程因原料成分、含量的不同而异。

将铂族金属精矿或含铂族金属的阳极泥用王水溶解，钯、铂、金均进入溶液。

用盐酸处理以破坏亚硝酰化合物，然后加硫酸亚铁沉淀出金。

加氯化铵，铂呈氯铂酸铵沉淀出，煅烧氯铂酸铵可得含铂99.5%以上的海绵铂。

分离铂后的滤液，加入过量的氢氧化铵，再用盐酸酸化，沉淀出二氯二氨配亚钯形式的钯，再在氢气中加热煅烧可得纯度达99.7%以上的海绵钯。

经上述王水处理后的不溶物与碳酸钠、硼砂、密陀僧和焦炭共熔，得贵铅。

铂精炼流程铂是一种稀有的贵金属，具有很高的价值和广泛的应用。

在工业生产中，铂主要用于制造化学催化剂、电子器件和珠宝等领域。

然而，铂的自然产量非常有限，因此需要进行精细的提炼和加工才能得到高纯度的铂。

下面将介绍一种常见的铂精炼流程。

铂精炼的第一步是矿石破碎和浸出。

通常采用的是溶剂浸出法，将铂矿石破碎成小颗粒后，与溶剂进行混合，通过浸出的方式将铂从矿石中提取出来。

这个过程中要控制好浸出的时间和温度，以确保铂的高效提取。

第二步是铂的分离和浓缩。

在浸出液中，铂与其他金属元素混合存在，需要通过化学反应或物理分离的方法将铂与其他杂质分离开来。

常用的方法有溶剂萃取、离子交换和溶剂结晶等。

这些方法可以根据铂与其他金属的化学性质和物理性质的差异，选择合适的方法来分离和浓缩铂。

第三步是铂的精炼和纯化。

在经过分离和浓缩后，得到的铂含量较高的溶液需要进一步进行精炼和纯化，以提高铂的纯度和质量。

常用的方法有溶剂萃取、电解和化学还原等。

这些方法可以去除残留的杂质，使铂的纯度达到工业标准。

第四步是铂的成品制备和加工。

经过精炼和纯化后，得到的铂溶液可以进一步进行成品制备和加工。

根据不同的应用需求，铂可以制成粉末、片材、丝线等形式。

这些成品可以用于制造催化剂、电子器件和珠宝等产品。

铂精炼是一个复杂而精细的过程，需要借助先进的技术和设备来完成。

在整个流程中，需要严格控制各个环节的操作和参数，以确保铂的纯度和质量。

同时，铂精炼过程中还需要考虑环境保护和资源利用的问题，采取适当的措施来减少废物和污染物的排放。

铂精炼是一项复杂而精细的工艺，需要经过多个步骤和环节的处理，才能得到高纯度的铂。

这个过程中需要运用化学、物理和工程等多个学科的知识和技术，以及先进的设备和工艺。

铂精炼的成功与否，直接关系到铂的质量和应用效果。

因此，对于铂精炼流程的研究和改进具有重要的意义，可以提高铂的利用率和降低生产成本，促进铂产业的健康发展。

冶炼铂族矿石的原理冶炼铂族矿石是指将含铂族金属的矿石进行一系列物理和化学处理，以提取出铂族金属的过程。

铂族金属主要包括铂、铱、钌、金、钯和铑，这些金属具有高的化学稳定性和耐腐蚀性能，被广泛应用于化工、电子、航空航天等领域。

冶炼铂族矿石的过程通常包括以下几个步骤：1. 矿石选矿：矿石一般包含多种金属元素，因此需要选矿处理。

选矿过程通过物理和化学方法，去除掉矿石中的杂质和不需要的矿石，以分离出含有铂族金属的矿石。

2. 破碎和磨矿：经过选矿后的矿石需要进一步破碎和磨矿，以增加其表面积，便于后续的化学反应进行。

通常采用破碎机和球磨机等设备进行。

3. 浸取：将磨碎后的矿石与酸性或碱性溶液接触，使金属离子溶解到溶液中形成金属的水合离子。

常用的浸取方法有酸浸法、氯化浸法等。

4. 沉淀：通过在浸取溶液中引入还原剂或与化学试剂反应，使得金属离子还原成金属沉淀。

这一步是将金属从溶液中分离出来的关键步骤。

常用的还原剂有亚硫酸盐和氢气等。

5. 精炼：经过沉淀步骤后，得到的金属沉淀仍然含有杂质，需要经过精炼处理。

精炼可以通过氧化、还原、电解等方法对金属沉淀进行进一步的纯化和提纯。

6. 炼铅和熔炼：将经过精炼的金属沉淀炼制成原始金属或合金。

这一步通常通过高温熔炼和炼铅的方法实现，可以将所需的金属和其他合金元素按照一定比例混合熔化，得到最终的铂族金属产品。

7. 后处理：熔炼后的产物需要经过其他处理工艺进行加工和提纯，以得到符合工业要求的铂族金属产品。

后处理工艺主要包括铸造、轧制、拉拔等。

冶炼铂族矿石的过程需要科学的工艺控制和操作技术，以确保提取的金属的纯度和质量。

另外，由于铂族金属的稀缺性和高价值，冶炼过程也需要确保节约资源和环保要求，避免对环境造成污染。

提取铂金方法和步骤
铂金是一种非常稀有和贵重的金属，因其具有较高的化学惰性和耐腐蚀性，在许多领域都有广泛的应用。

以下是铂金提取的一般方法和步骤：
1. 首先，需要准备含有铂金的原料，如废旧电路板、废旧触媒等。

2. 将原料粉碎成细小的颗粒，并加入相应的氧化剂进行预处理，以便将铂金转化为溶解性化合物。

3. 将经过预处理的原料与盐酸或硝酸等强酸混合，加热并搅拌，使其完全溶解。

4. 通过蒸馏、萃取等方式从上述混合液中分离出铂金元素。

通常采用氨水或二甲基甲酰胺等物质来进行萃取。

5. 在得到含有铂金的萃取液后，可以通过还原、沉淀等方式分离出铂金元素，并进行纯度的提升。

6. 最后，通过各种手段将分离出来的铂金形成适合商业用途的形式，如铂金棒、铂金粉末等。

总之，铂金提取需要采用一系列化学反应和物理分离的方法，需要专业人士进行操作。

同时，铂金是一种非常稀有和贵重的金属，其提取过程也需要遵循环保和安全生产等要求。
