薄膜电阻测试标准
薄膜电阻测试标准通常包括以下几个方面：
1. 电阻值测量：薄膜电阻的电阻值是最基本的测试项目，通常使用万用表或专用电阻表来测量。
测试条件包括电流大小、电压范围和测量精度等。
2. 温度系数测量：薄膜电阻的温度系数是指电阻值随温度变化的大小，通常表示为ppm/℃。
温度系数的测量可以通过在不
同温度下测量电阻值，并计算温度系数。
3. 稳定性测试：薄膜电阻的稳定性是指其电阻值在长时间使用或在不同环境条件下的变化情况。
稳定性测试通常包括老化测试、温湿度循环测试等。
4. 抗干扰性测试：薄膜电阻在工作过程中可能受到来自外部环境的干扰，如电磁辐射或外界电场的影响。
抗干扰性测试主要是测试电阻值在不同干扰源下的变化情况。
5. 尺寸和外观检查：薄膜电阻的尺寸和外观质量是影响其性能的重要因素。
尺寸和外观检查通常包括检查外观质量、尺寸偏差和焊盘连接等。
这些测试标准可以根据不同的规范和应用领域进行调整和补充。

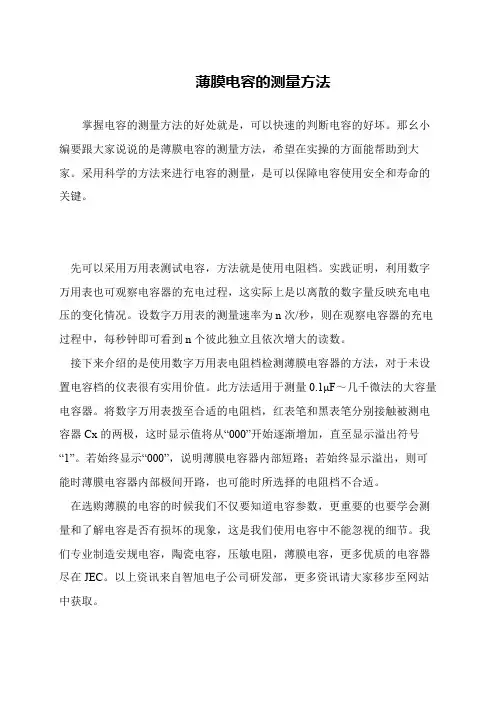

薄膜电容的测量方法
掌握电容的测量方法的好处就是，可以快速的判断电容的好坏。
那幺小编要跟大家说说的是薄膜电容的测量方法，希望在实操的方面能帮助到大家。
采用科学的方法来进行电容的测量，是可以保障电容使用安全和寿命的关键。
先可以采用万用表测试电容，方法就是使用电阻档。
实践证明，利用数字万用表也可观察电容器的充电过程，这实际上是以离散的数字量反映充电电压的变化情况。
设数字万用表的测量速率为n次/秒，则在观察电容器的充电过程中，每秒钟即可看到n个彼此独立且依次增大的读数。
接下来介绍的是使用数字万用表电阻档检测薄膜电容器的方法，对于未设置电容档的仪表很有实用价值。
此方法适用于测量0.1μF～几千微法的大容量电容器。
将数字万用表拨至合适的电阻档，红表笔和黑表笔分别接触被测电容器Cx的两极，这时显示值将从“000”开始逐渐增加，直至显示溢出符号“1”。
若始终显示“000”，说明薄膜电容器内部短路；若始终显示溢出，则可能时薄膜电容器内部极间开路，也可能时所选择的电阻档不合适。
在选购薄膜的电容的时候我们不仅要知道电容参数，更重要的也要学会测量和了解电容是否有损坏的现象，这是我们使用电容中不能忽视的细节。
我们专业制造安规电容，陶瓷电容，压敏电阻，薄膜电容，更多优质的电容器尽在JEC。
以上资讯来自智旭电子公司研发部，更多资讯请大家移步至网站中获取。
绝缘电阻测试方法及注意事项有哪些绝缘电阻常见问题解决方法绝缘电阻测试方法有哪些？通常绝缘电阻值测量方法有低电压下测量和高电压下测量两种方法。
而绝缘电阻由于一般数值较高（兆欧级）。
在低电压下的测量值不克不及反映在高电压前提下任务的真正绝缘电阻值。
兆欧表也叫绝缘电阻表。
它是测量绝缘电阻常用的仪表。
它在测量绝缘电阻时自身就有高电压电源，这就是它与测电阻仪表的分歧之处。
兆欧表用于测量绝缘电阻即便利又牢靠。
然则假如运用欠妥，它将给测量带来不用要的误差，我们必需精准运用兆欧表进行绝缘电阻测量。
兆欧表在任务时，本身发生高电压，而测量对象又是电气设备，所以必需精准运用，不然就会形成人身或设备变乱。
运用前，起首要做好以下各类准备：1.测量前必需将被测设备电源割断，并对地短路放电，决不答应设备带电进行测量，以包管人身和设备的平安。
2.对能够感应出高压电的设备，必需消弭这种能够性后，才能进行测量。
3.被测物外表要干净，削减接触电阻，确保测量后果的精准性。
4.测量前要反省兆欧表能否处于正常任务形态，首要反省其“0”和“”两点。
即摇入手柄，使电机到达额外转速，兆欧表在短路时应指在“0”地位，开路时应指在“”地位。
5.兆欧表运用时应放在平稳、坚固结实的当地，且阔别大的外电流导体和外磁场。
测试绝缘电阻时应注意以下事项：（1）试验前首先应将被试物的一切电源连线断开，并将被试设备短路接地，充分放电，然后拆除一切外部连线，方可进行试验。
（2）将被试物绝缘表面擦拭干净；如被试物内有可燃性气体应放尽，以免引起爆炸。
（3）依据被试物的电压等级选择适用的绝缘电阻表。
（4）试验用的引线绝缘不良会严重影响测试结果，必需引起注意。
（5）将绝缘电阻表安置在适当位置，有水平仪的兆欧表应调好水平。
（6）被试物出线接于绝缘电阻表的“线”（L）柱上，被试物的接地端应与绝缘电阻表的“地”（E）柱连接，并与接地网相连。
（7）用恒定速度摇动绝缘电阻表把手，尽量保持120r/min（8）绝缘电阻表针初始时指示较低，以后渐渐上升，待指示稳定后（如表针长时间不稳定可取1min），读取数值。
快速准确测量绝缘体电容的四种方法与注意事项绝缘体电容是指绝缘体材料中形成的电容。
在电子领域中，准确测量绝缘体电容的方法非常重要，因为绝缘体电容的大小直接影响着电路的性能和稳定性。
下面将介绍四种常用的快速准确测量绝缘体电容的方法，并提供一些注意事项。
第一种方法是使用LCR表进行测量。
LCR表是一种专门用于测量电感、电容和电阻等电性参数的仪器。
使用LCR表测量绝缘体电容时，可以将要测量的绝缘体放入电容测量槽中，然后选择电容测量模式并读取测量结果。
这种方法操作简单，测量结果准确可靠，适用于各种类型的绝缘体材料。
第二种方法是使用示波器进行测量。
示波器是一种能够显示电压信号随时间变化的仪器。
通过将绝缘体制成电容器，将电容器连接至信号源和示波器，然后在示波器上观察电压信号的变化，可以间接测量绝缘体电容。
这种方法对于较小的绝缘体电容测量效果好，但对于较大的绝缘体电容则不太适用。
第三种方法是使用频率扫描法进行测量。
此方法需要使用专门的频率扫描仪和电容测量电路。
通过改变扫描仪的频率和测量电路的相位差，可以得到不同频率下的电容值。
根据电容与频率的关系，可以计算出绝缘体电容的准确值。
这种方法适用于需测量较大绝缘体电容的情况，测量结果较为准确。
第四种方法是使用阻抗分析仪进行测量。
阻抗分析仪是一种能够测量电路或设备的阻抗参数的仪器。
通过将绝缘体接入阻抗分析仪，并选择相应的测试参数和频率，可以直接测量绝缘体电容值和其他电性参数。
这种方法操作简单方便，测量结果准确可靠。
在进行绝缘体电容测量时，还需注意以下几点事项。
首先，要选择合适的测量仪器和测量方法，根据实际需求选择最适合的测量方案。
其次，要确保测量环境安静稳定，避免外界电磁干扰对测量结果的影响。
此外，要注意测量连接的接触良好和无杂散电容的干扰。
最后，还需要注意绝缘体电容的测量范围和准确度。
不同类型和厚度的绝缘体电容范围不同，要选择合适的测量仪器和方法进行测量。
同时，测量准确度也很重要，要确保测量仪器和方法的精度能够满足实际需求。

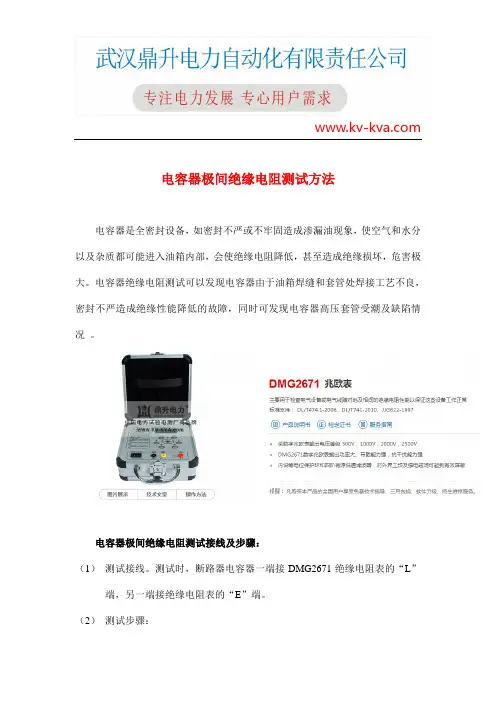

电容器极间绝缘电阻测试方法
电容器是全密封设备，如密封不严或不牢固造成渗漏油现象，使空气和水分以及杂质都可能进入油箱内部，会使绝缘电阻降低，甚至造成绝缘损坏，危害极大。
电容器绝缘电阻测试可以发现电容器由于油箱焊缝和套管处焊接工艺不良，密封不严造成绝缘性能降低的故障，同时可发现电容器高压套管受潮及缺陷情况。
电容器极间绝缘电阻测试接线及步骤：
（1）测试接线。
测试时，断路器电容器一端接DMG2671绝缘电阻表的“L”
端，另一端接绝缘电阻表的“E”端。
（2）测试步骤：
1）交接试验时，断路器电容器绝缘电阻应在安装前测试，可以减少断路器灭弧室的影响。
2）预防性试验时应检查断路器是否在开断状态，如测试的绝缘电阻过低，可拆下断路器电容器进行测试，以判断故障部位。
3）测试前使用放电棒对电容器放电，放电时电容器一端接地，另一端通过放电棒短接放电。
4）测试前首先检查DMG2671绝缘电阻表是否正常，断路器电容器一端接绝缘电阻表的“L”端，另一端接地和绝缘电阻表的“E”端，读取1min或稳定后的绝缘电阻值。
5）读取数据后断开“L”端与电容器的连接线，停止或关断绝缘电阻表，使用放电棒对断路器电容器进行充分放电。
测量绝缘电阻
一、试验目的
检查电容器的两极对外壳的绝缘电阻状况，判定电容器绝缘电阻是否满足运行要求。
二、试验步骤
1、准备仪表：进行兆欧表的开路及短路试验，确定仪表良好。
2、确定电容器具备试验条件：落实安全措施，电容器停电并充分放电、拆除电容器相应引线。
3、测量并联电容器电极对地绝缘电阻：将电容器各电极短接，设置兆欧表2500V 档位，高压测试线触碰电容器任意一个电极，兆欧表地线接地，读取1min时仪器读数并记录数据。
4、放电：电容器电极对地进行充分放电。
5、整理仪器：收拾整理仪表。
三、合格标准
绝缘电阻不低于500MΩ。
四、注意事项
1、停电并验明无电并对电容器充分放电后再进行试验。
2、电容器电极脏污时应先用干净的棉布及无水酒精清洁擦拭干净再试验。
3、绝缘试验后将电容器各电极对地充分放电。

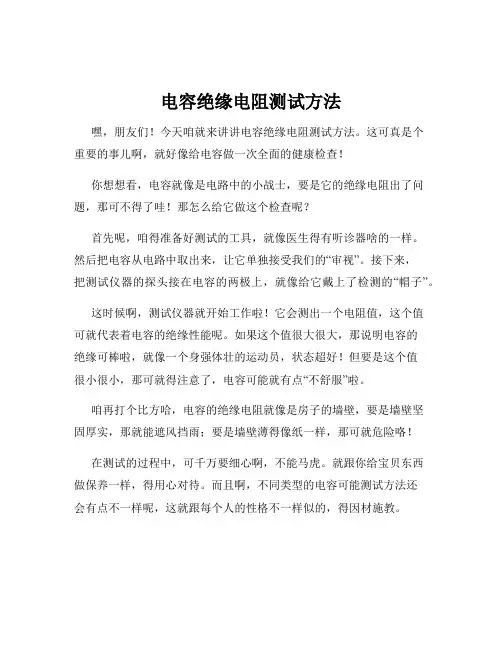

电容绝缘电阻测试方法
嘿，朋友们！今天咱就来讲讲电容绝缘电阻测试方法。
这可真是个
重要的事儿啊，就好像给电容做一次全面的健康检查！
你想想看，电容就像是电路中的小战士，要是它的绝缘电阻出了问题，那可不得了哇！那怎么给它做这个检查呢？
首先呢，咱得准备好测试的工具，就像医生得有听诊器啥的一样。
然后把电容从电路中取出来，让它单独接受我们的“审视”。
接下来，
把测试仪器的探头接在电容的两极上，就像给它戴上了检测的“帽子”。
这时候啊，测试仪器就开始工作啦！它会测出一个电阻值，这个值
可就代表着电容的绝缘性能呢。
如果这个值很大很大，那说明电容的
绝缘可棒啦，就像一个身强体壮的运动员，状态超好！但要是这个值
很小很小，那可就得注意了，电容可能就有点“不舒服”啦。
咱再打个比方哈，电容的绝缘电阻就像是房子的墙壁，要是墙壁坚
固厚实，那就能遮风挡雨；要是墙壁薄得像纸一样，那可就危险咯！
在测试的过程中，可千万要细心啊，不能马虎。
就跟你给宝贝东西
做保养一样，得用心对待。
而且啊，不同类型的电容可能测试方法还
会有点不一样呢，这就跟每个人的性格不一样似的，得因材施教。
测试完了之后，咱就得根据结果来判断电容的情况啦。
要是好的，那就放心大胆地用；要是有点问题，那可得好好想想办法，是修一修呢，还是干脆换一个新的。
总之啊，电容绝缘电阻测试可不是小事儿，它关系到整个电路的稳定和安全呢！咱可不能掉以轻心。
大家都记住了吗？别到时候电容出了问题才恍然大悟呀！所以呀，赶紧行动起来，给你的电容们都来一次好好的“体检”吧！让它们都能健健康康地为我们服务！这多好哇！。
满意回答2012-08-19 08:15用指针表，正反方向测试一下，看能否充放电。
满意回答2013-01-02 00:33首先看有没有过热烧过的痕迹，再用万用表电阻档测试薄膜电的两脚应为非常高阻值，如果有电容表，再量度电容值是否跟外壳上标记相符。
满意回答CL21金属化聚酯薄膜电容器105J是电容容量250V是电容的耐压值推荐答案2011-03-25 09:36第一：外观，外观都做不好，谈什么质量好坏？但是也不能迷信。
第二：常温测试性能，包括容量、损耗、绝缘电阻、耐压情况、ESR等等。
你特别需要电容器哪方面的性能，你就重点测试哪方面的。
第三：做模拟寿命试验。
常温常态测试性能没有问题了，那还要看寿命是否能持久，要是今天装上了，明天电容器就爆了，那你能说他好？也不能吧？单对电容器来说这三方面比较全面。
若你要说如何选择，我可以再给你些意见：第一，选择有信誉的电容器生产厂家；第二，把你的使用环境，包括电气环境和空间环境，让他们给专门设计，这是最可靠的；第三，若你使用要求不高，那你可以从市场上买一些通用的，自己做一下拷机试验，通过了，你就可以放心使用了。
满意回答2009-12-17 10:31测电路电容必须先断电，高压电容还要先进行放电，然后看电路设计情况，比如是整流后的滤波电容（或其它一些在电容两端阻值很大的电路），这些电容都可以在电路测，如果在电路测量不能确定电容好坏，只能拆下测量了满意回答2008-11-18 14:50拆掉一只引脚测量其他回答共3条2008-11-17 21:51凌乱头发的秘密|九级在电路板上测电容是测不准的，只有取下或直接读上面的标记。
电阻一般情况下可以直接测，但最好还是取下测或直接读。
如果只测好坏，电容坏了一般是短路，测它的电阻，为零就坏了。
电阻坏了则一般是开路，测电阻，无穷大就坏了。
精彩回答2007-06-16 15:18视电解电容器容量大小，通常选用万用表的R×10、R×100、R×1K挡进行测试判断。
