KZX型阀门电动装置控制箱使用说明书天津百利二通电器有限公司一．概述阀门电动装置控制箱（以下简称控制箱）是与阀门电动装置配套使用的。
用以控制电动阀门的开关和显示阀门工作状态。
它可以现场使用，也可以远距离室内使用。
对于大量使用阀门的石油、化工、水利、发电、煤炭、冶金、市政等工业部门具有实际意义。
我公司生产的控制箱，价格便宜、外形美观、盘面清晰、布置合理、质量可靠。
可以根据用户的需要进行生产，满足不同的控制要求。
二．型号及主要性能参数：1．型号：KZX□—□————控制回路数：1路，2路—————Ⅰ:室内型Ⅱ:室外型———————壁挂式阀门电动装置控制箱2．技术指标：（1）电源：380V、50Hz、三相四线制（或按要求）；（2）环境温度：—20℃～40℃；（3）相对湿度：≤80％（20℃±5℃）；（4）周围不含腐蚀性、易燃、易爆气体。
三．工作原理：基本型控制箱的电路由主电路、控制电路和指示电路三部分组成（见典型电气原理附图SDY--02），其工作原理如下：将控制箱和阀门电动装置用导线按图连接，接通电源。
当要开启阀门时按下开阀按钮开关SO，交流接触器KO吸合，接通电动机电源，电动装置带动阀门向开方向运转。
当运转到阀门全开时，行程限位开关SL4断开，使开阀控制电路切断，开阀工作停止；同时限位开关SL2闭合，指示灯HR1（红色）亮，指示阀门在全开的位置上。
当在开阀过程中，如果开阀转矩超过设定的控制转矩时，开向转矩开关STO断开，切断开阀控制电路，使电动装置停止工作；同时黄色指示灯H1亮，指示阀门在开向出现了超转矩。
当需要关阀时按下关阀按钮开关SC，交流接触器KC吸合，接通电动机电源。
电动装置带动阀门向关阀方向运转。
当运转到阀门全关时，行程限位开关SL8断开，使关阀控制电路切断。
关阀工作停止；同时限位开关SL6闭合，指示灯HG1（绿色）亮，指示阀门在全关的位置上。

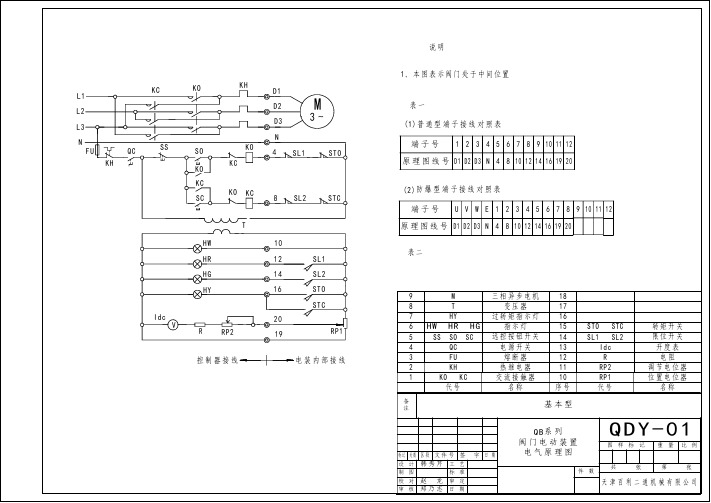

当在关阀过程中，如果关阀转矩超过控制转矩或转矩出现异常（超过控制转矩）时，关向转矩开关STC断开，切断关阀控制电路，使电动装置停止工作；同时黄色指示灯H2（或HY见ZDY—01原理图）亮，指示阀门在关向出现了超转矩。
ZQ-Ⅱ型阀门电动装置控制器使用说明书天津百利二通电器有限公司概述ZQ-Ⅱ型阀门电动装置控制器与我公司ZA、QB系列阀门电动装置配套使用是一种电动阀门的控制设备，也是一种用以远距离控制电动阀门的仪表装置。
根据实际工作情况，可以设置不同的功能，满足不同用户的要求。
特点：△ 体积小、结构简单、安装接线方便；△ 采用小型轻触按钮，灵敏可靠，寿命长；△ 小型开度表，指示准确，调整方便；△ 具有多功能特点，可根据不同要求增、减功能要求；技术指标：电源电压：380V、AC、50Hz三相四线制。
控制电压：220V、AC、50Hz。
环境温度：-20%～40℃相对湿度：≤90%（20±5℃时）周围不含有强腐蚀性、易燃、易爆介质。
外形及安装尺寸：外型尺寸160（长）×80（宽）×295（深）mm柜屏安装时开孔尺寸 152（长）×76（宽）mm工作原理简介：控制器的电路由主电路，控制电路，指示电路三部分组成，原理见附图。
按下“电源”（白色）按钮，接通电源。
按下“选择”（兰色）按钮，选择现场与远控工作方式。
弹起为远控（控制器上）操作方式；按下为现场操作方式，此时控制器上开阀、关阀按钮不起作用。
按下“开阀”红色按钮，交流接触器KO吸合，电气自锁，阀门向开阀方向运行，直至阀门运行到全开位置，行程开关SL1（常闭）断开，电机停止运行。
SL1（常开）闭合“阀开”红色指示灯亮；按下“关阀”绿色按钮，交流接触器KC吸合，电气自锁，阀门向关阀方向运行，直至阀门运行到全关位置，行程开关SL2（常闭）断开，电机停止运行。
SL2（常开）闭合“阀关”绿色指示灯亮。
在阀门向开或关方向运行过程中，如需要停止运行，可按下“停止”（黄色）按钮可立即终止运行。
阀门在开或关运行过程中（或在开始启动时），如果超过控制转矩，开方向STO或关方向STC断开，电机停止运行。
“转矩”指示灯亮，（黄色）。
在开阀或关阀过程中，如果电机温升过高或电流过大，电动装置电动机内热保护元件动作或控制器内热继电器动作，电机停止转动。
（使用产品前，应详细阅读本说明书使用说明书）ＳＭ－１４（原天津市第二通用机械厂）ＸＺＡ系列多回转阀门电动装置天津百利二通机械有限公司目 录１．概述－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－（２）２．产品适应工作环境－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－（２）３．主要产品结构－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－（２）４．安装－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－（３）５．电气接线－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－（３）６．调试－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－（４）７．整体型电动装置电气部分调试－－－－－－－－－－－－－－－－－－－－－－－－－－－－（６）８．如何选择阀门关闭终端位置的优先控制方式－－－－－－－－－－－－－－－－（７）９．调整后的运行检查－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－（７）１０．使用注意事项－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－（７）１１．ＸＺＡ系列隔爆型产品外形图－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－（８）XZA2XZA2XZA2.IN XZA2Ex XZA2 Ex.IN XZA XZA XZ A2XZA36１ 概述２ 产品适用工作环境３ 主要产品结构ＸＺＡ系列多回转阀门电动装置（以下简称电动装置）用于驱动控制开关过程中阀瓣作直线运动的闸阀、截止阀及隔膜阀等类型的阀门。
本系列电动装置与部分回转型二级减速机构组合后，可成为用于驱动控制开关过程中阀瓣作９０°运动的球阀、碟阀等类型的阀门。
（使用产品前应详细阅读本说明书)NQB1、NQB2 部分回转阀门电动装置使用说明书天津百利二通机械有限公司天二通T ET目录一.产品介绍 (1)二.产品安装 (2)三.电气接线 (2)四.产品调试 (3)五.防爆附加说明 (3)六.注意事项 (4)天二通TET一.产品介绍1. 概述NQB1、NQB2普通型部分回转阀门电动装置与NQB1.IN 、NQB2.IN 普通整体型部分回转阀门电动装置（以下均简称“电动装置”）是NQB 系列独立式部分回转电动装置中的两个小转矩规格。
该产品是对本公司原QB1 、QB2电动装置的改进型，因而其功能与性能均在QB1 、QB2的基础上有所增加和提高。
该电动装置可与球阀、蝶阀等阀瓣工作中90°回转的阀门组合成电动阀门并控制其启闭，进而实现管道系统的自动化控制。
该电动装置能够进行单机或多机室内控制远距离电动操作和现场手动或电动操作，可以广泛地应用于使用管道阀门的工业领域。
本说明书适用普通型和普通整体型产品。
当电动装置具有其它特殊功能时将提供用户相应的“附加说明”（如防爆型产品），两份说明书配合使用，以保证产品安装、调试、维护等工作程序的正确性。
产品的外形参见（图1-4），与阀门连接的法兰尺寸、驱动轴孔及键槽尺寸等可参见本公司产品样本（通常在订货时提出具体要求）。
所用电动装置的动力输出参数（输出转速、转矩等）可见该产品铭牌。
2. 基本技术参数2.l 产品符合 GB/T 24923 《普通型阀门电动装置技术条件》的规定2.2 动力电源为三相正弦交流电，380V 、 50Hz（特殊订货可提供400V、50Hz，415V、50Hz 或 220V 、 50Hz） 2.3 产品为户外型，其外壳防护等级为 IP67 2.4 使用环境温度-20℃～60℃ 2.5 海拔高度不大于 1000m2.6 环境相对湿度不大于 90%（25℃时） 2.7 工作环境中不含强腐蚀性介质2.8 普通型和普通整体型产品不允许在爆炸性混合气体环境中使用 2.9 无强烈振动工况2.10 产品为短时工作制，额定时间 10 min3. 产品型号表示的意义4. 主要部件及其功能4.1 电动机：电动装置的输入动力。
FCH-I型经济型电动阀门手操器使用说明书天津百利二通电器有限公司FCH-I经济型电动阀门手操器1．用途及特点用途FCH-I经济型电动阀门手操器是与电动阀门配合使用的产品，用以控 制电动阀门的开启和关闭。
主要特点：控制电路采用直流低压控制，调试、操作安全，控制可靠，4位 数码管开度指示准确直观。
机壳采用标准的仪表机箱，体积小重量轻，便于安装在控制屏上。
指示灯指示开阀、关阀、阀全开、阀全关、事故、保护、现场、 远控等状态。
提供现场控制可能。
电动阀门发生过力矩（事故）或过热（保护）时声光报警，便于 及时排除故障。
智能校准：对阀位开度的“调零”和“调满”校准时，无需标定 电位器、无需用基准测量仪表进行复杂的调试，只要在阀门实际 的“全关”和“全开”位置各按一次标定按键，便以新设定的区 间自动准确的修正为000.0和100.0。
相位保护：以前，在现场接线，必须保证提供给执行器的交流电 的相序正确，因为一旦相序错误，就会造成电机不正确的转动， 进而损伤阀门和执行器。
现在用户完全可以省去这一烦恼，接线 时不再需要考虑相序的问题。
当现场接线相位颠倒时，相同步器 会自动地改正相位，以确保阀门按指令的方向来执行。
即执行器 接到开命令时总是按预先设置的开方向转动，不会因为相序调换 而向相反方向运行。
电机为AC220V的执行机构直接控制，电机为AC380V的执行机构需加AC380V的功率驱动装置。
2．技术参数工作电压：220V/50Hz控制电压：220V/50Hz控制功率：继电器输出。
容量：10A工作环境环境温度：-20~40℃相对湿度：不大于80%（20±5℃）周围不含有强腐蚀型、易燃易爆介质。
外形及安装尺寸：160mm*80mm*125mm(W*H*L)屏装开孔尺寸：152ˉ¹mm*76ˉ¹mm(W*H)3．面板及操作说明开度显示—指示阀门开度0~100%标定—阀门全开时“开”（红色）指示灯常亮，按下“标定”键1秒，以此时的检测数据作为一个开度初值（最大值），同时开度表 指示为100.0，阀门全关时“关”（绿色）指示灯常亮，按下“标定”1秒，以此时的检测数据作为另一个开度初值（最小值），同时开度表指示为000.0，其它状态下此按键不起作用，标定后的开度初值 断电保持。
目 录１．适用范围１２．产品概述１３．正常工作条件４４．产品型号及含义４５．结构与性能５６．控制器面板说明１１７．工作原理１４８．安装与调试１５９．使用与维护２４１０．保修期与售后服务２７28企业简介天津市百利电气有限公司是按现代企业制度组建的全新企业，是上市公司天津百利特精电气股份有限公司的全资子公司（股票简称：百利电气，股票代码：６００４６８）。
公司有生产塑壳式断路器（ＭＣＣＢ）、万能式断路器（ＡＣＢ）的悠久历史，其主导产品为：低压电器元件、电气传动及成套装置等。
拥有１５大系列、上万种规格。
新建占地１２万平方米的现代化工厂坐落于天津西青经济开发区。
企业高层管理者由博士、硕士等一批高级专业人员组成，并且拥有一支经验丰富、素质精良的员工队伍。
由电气行业专家和具有大学本科以上学历的电气专业技术人员组成的公司技术中心被天津市政府授予市级企业技术中心称号。
公司以高科技为先导，引进国内外先进的计算机软件及加工设备，广泛采用ＣＡＤ、ＣＡＭ进行设计、生产并实行ＥＲＰ管理。
领先国内同行业研制的ＴＭ３０系列塑壳式断路器，具有体积小、、智能化、分断能力高等特点。
近年，研发并投放市场的ＴＭ４０系列产品，除具有ＴＭ３０产品特点外，还具有隔离功能、模块化及所有附件均为插接式等特点，更便于用户使用及安装；ＴＷ３０系列智能型万能式断路器最大壳架电流达到６３００安培，是目前国内乃至世界最大的壳架电流等级；ＴＱ３０Ｖ（Ｄ）系列自动转换开关是我公司全国首创产29品ＴＱ３０Ｐ系列自动转换开关的换代产品，额定电流从１Ａ至６３００Ａ，是目前国内最大的自动转换开关系列；ＴＱ４０Ｐ系列自动转换开关、ＴＪ４０系列交流接触器和ＴＭ３１系列微型断路器等其性能指标已达到国际先进水平；ＴＷ４０系列万能式断路器的极限分断能力为国际领先水平。
上述新产品，分别荣获国家级新产品奖、天津市技术创新优秀项目奖，已拥有国家专利１０１项，其中发明专利９项。
公司质量管理体系取得ＩＳＯ９００１认证。
(本说明书应与相配套的电动执行机构或控制器使用说明配合使用)DZ220型电子式伺服控制器使用说明书天津百利二通电器有限公司特别警示模块操作电源L，N为220V AC（-15%～+10%）50Hz 。
模块到电动装置端子之间的信号线应采用屏蔽线连接，屏蔽线的屏蔽层要求单端接地。
信号线包括阀位反馈电位器三根连线（P1、P2、P3），输入控制信号二根线（I+、I-），输出阀位电流信号二根线（O+、O-）。
P1、P2、P3，I+、I-，O+、O-端子慎误接入强电信号，否则将导致线路板烧毁。
信号输出端0-、0+和信号输入端I-、I+接线前请确认为DC4~20mA电流，不能为电压信号。
信号输出端0-、0+和信号输入端I-、I+的负端不能共地或短接。
L、N、COM端子相序必须正确，否则模块不能正常工 作。
DZ220型电子式伺服控制器使用说明书1． 使用范围·适用执行器：电源220V±15%(AC),功率小于500W，共用端、开、闭三线控制开、关、停的电机。
·工作环境：环境温度：-20℃~75℃。
相对湿度：小于90%。
2．输入信号·调节输入信号：4~20mA（DC），输入负载阻抗小于150Ω。
·开度输入信号：电位器信号，500Ω~5KΩ。
3．输出信号·阀门位置反馈输出信号：4~20mA (DC，隔离)，输出带负载能力不小于500Ω。
·开关控制信号：可控硅输出。
4．控制精度·死区：在自动位置，死区设定为自动调整方式另可手动设置死区位置, 0.5%、1%、1.5%、2%、2.5%、3%、4%、5%共 8挡。
5． 操作说明5.1波段开关位置说明：·旋转波段开关置0：手动操作：通过模块上的“开阀”，“关阀”按钮操作或进行标定。
·旋转波段开关置1：自动：模块自动调整达到最小死区。
·旋转波段开关置2：0.5% ：模块死区为0.5%·旋转波段开关置3：1% ：模块死区为1%·旋转波段开关置4：1.5% ：模块死区为1.5%·旋转波段开关置5：2% ：模块死区为2%·旋转波段开关置6：2.5% ：模块死区为2.5%·旋转波段开关置7：3% ：模块死区为3%·旋转波段开关置8：4% ：模块死区为4%·旋转波段开关置9：5% ：模块死区为5%5.2手动：·旋转波段开关指在“O”位置上，可以进行手动操作。
