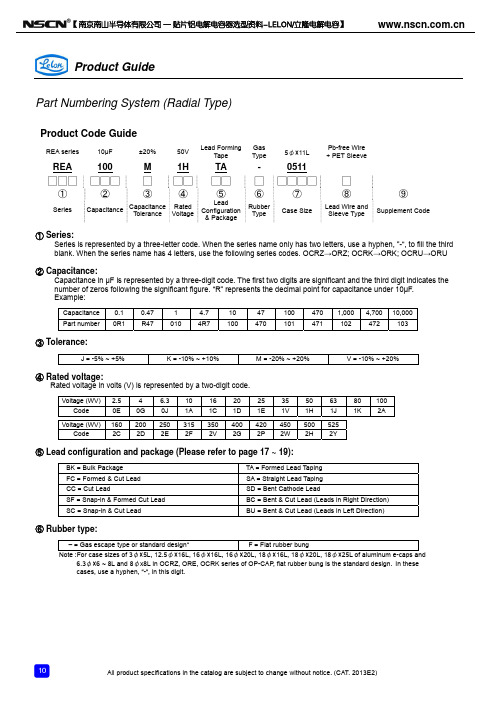

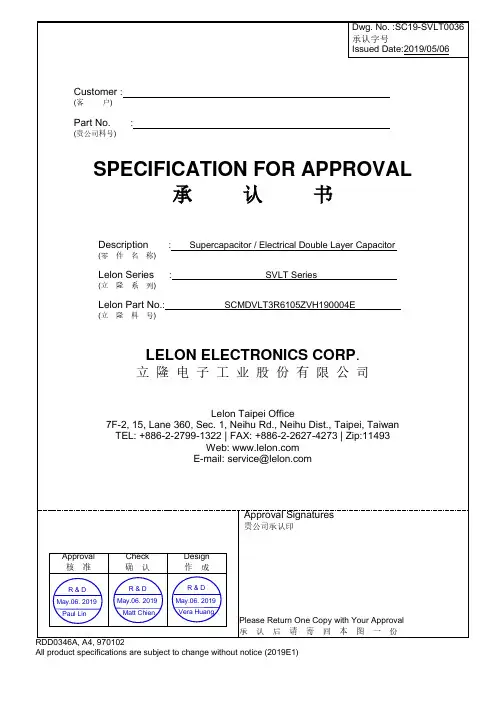

R & D May.06. 2019 Paul LinR & DMay.06. 2019Matt ChienR & DMay.06. 2019Vera Huang1. Part Number System 料号说明Product Code Guide –SVLT Series (-25～+85 ℃ 0.1F~1.50F) For example:① SCM means supercapacitor module ② Supercapacitor Type: D means EDLC type ③ Series : VLT means SVLT series -25～+85 ℃ ④ Rated Voltage : 5R5 means 5.5 V / 3R6 means 3.6V ⑤ Rated Capacitance:For example:⑥ Capacitance Tolerance:⑦ Lead Form & & ⑧ Dimension Code:⑨ ⑩ Special Notes: Defaulted without any note2. Product Dimensions: 产品尺寸SCM □□□ ① D □ ② VLT □□□ ③ 5R5 □□□ ④ 334 □□□ ⑤ Z □ ⑥ VH □□ ⑦ 115004□□□□□□ ⑧ E □ ⑨ XX □□ ⑩ HTYPE3.General Characteristics/一般特性4.Environmental Characteristics/环境特性5.Test Methods 测试方法5.1Capacitance 容量Charge capacitor with constant current to rated voltage, then charge it with constant voltage for 30 minutes, and then discharge it with constant current to 0.1V (safe voltage). 将电容器恒流充至额定电压，并恒压30min，然后恒流放至0.1V（安全电压）Recording time t1 and t2 corresponding to V2 and V1 during discharge（where V2=80%VR, V1=40%VR）。
容量与误差：实际电容量和标称电容量允许的最大偏差范围。
一般分为3 级：I 级±5%,II 级±10%,III 级±20%.在有些情况下，还有0 级，误差为±20%.精密电容器的允许误差较小，而电解电容器的误差较大，它们采用不同的误差等级。
常用的电容器其精度等级和电阻器的表示方法相同。
用字母表示：D--005 级--±0.5%;F--01 级--±1%;G--02 级--±2%;J--I 级--±5%;K--II 级--±10%;M--III 级--±20%.一、电容的型号命名1）我们常见的电容品牌有三环电容、YAGEO电容、MURATA电容、风华电容、SAMSUNG电容、AVX电容等。
各国电容器的型号命名很不统一，国产电容器的命名由四部分组成：第一部分：用字母表示名称，电容器为C.第二部分：用字母表示材料。
第三部分：用数字表示分类。
第四部分：用数字表示序号。
2）电容的标志方法：（1）直标法：用字母和数字把型号、规格直接标在外壳上。
（2）文字符号法：用数字、文字符号有规律的组合来表示容量。
文字符号表示其电容量的单位：P、N、u、m、F 等。
和电阻的表示方法相同。
标称允许偏差也和电阻的表示方法相同。
小于10pF的电容，其允许偏差用字母代替：B--±0.1pF,C--±0.2pF,D--±0.5pF,F--±1pF.（3）色标法：和电阻的表示方法相同，单位一般为pF.小型电解电容器的耐压也有用色标法的，位置靠近正极引出线的根部，所表示的意义如下表所示：颜色黑棕红橙黄绿蓝紫灰耐压4V 6.3V10V16V25V32V40V50V63V（4）进口电容器的标志方法：进口电容器一般有6 项组成。
第一项：用字母表示类别：第二项：用两位数字表示其外形、结构、封装方式、引线开始及与轴的关系。
CHIP TYPE, LONG LIFE WITH EXTRA LOWER IMPEDANCE貼片式，長壽命極低阻抗品Extra lower impedance with temperature range -55~+105°C 極低阻抗和適用於 -55~+105°C 的溫度範圍 Load life of 2000~5000 hours 負荷壽命2000~5000小時Impedance 5~25% less than KZ series 阻抗值比KZ 系列低5~25%RoHS & REACH compliant, Halogen-free 符合RoHS 與REACH ，無鹵SPECIFICATIONS 特性表Items 項目Characteristics 主要特性Operation Temperature Range 使用温度範圍-55 ~ +105°C Voltage Range 額定工作電壓範圍 6.3 ~ 100V Capacitance Range 靜電容量範圍 3.3 ~ 8200μF Capacitance Tolerance 靜電容量允許偏差±20% at 120Hz, 20°CLeakage Current 漏電流Leakage current ≤0.01CV or 3μA (∅4~∅10), whichever is greater (after 2 minutes application of rated voltage at 20°C)Leakage current ≤0.03CV or 4μA (∅12.5~∅18), whichever is greater (after 1 minute application of rated voltage at 20°C)漏電流 ≤0.01CV 或3μA (∅4~∅10)，取較大值（在20°C 環境中施加額定工作電壓2分鐘後） 漏電流 ≤0.03CV 或4μA (∅12.5~∅18)，取較大值（在20°C 環境中施加額定工作電壓1分鐘後） C: Nominal capacitance (μF) 標稱靜電容量, V: Rated voltage (V) 額定電壓Dissipation Factor (tan δ) 損耗角正切Measurement frequency 測試頻率: 120Hz, Temperature 温度: 20°C Rated Voltage (V) 額定工作電壓 6.3 10 16 25 35 50 63~80100tan δ (max.) 最大損耗角正切 ∅4~∅100.26 0.19 0.16 0.14 0.12 0.10 0.08 0.07 ∅12.5~∅180.26 0.19 0.18 0.16 0.14 0.10 0.08 0.07 Stability at Low Temperature 低溫特性Measurement frequency 測試頻率: 120HzRated Voltage (V) 額定工作電壓6.3 ~ 1625 ~ 100Impedance Ratio阻抗比 ZT/Z20 (max.) Z(-25°C) / Z(20°C) 2 2 Z(-40°C) / Z(20°C) 3 3 Z(-55°C) / Z(20°C)43Load Life 高溫負荷特性After 5000 hrs. (2000 hrs. for ∅4~∅6.3×5.8) application of the rated voltage at 105°C, they meet the characteristics listed below.在105°C 環境中施加額定工作電壓5000小時（∅4~∅6.3×5.8為2000小時）後，電容器的特性符合下表的要求。
ALUMINUM ELECTROLYTIC CAPACITORS 鋁電解電容器CHIP TYPE, LOW IMPEDANCE 貼片式，低阻抗品Low impedance with temperature range -55~+105°C 低阻抗和適用於 -55~+105°C 的溫度範圍 Load life of 1000~2000 hours 負荷壽命1000~2000小時RoHS & REACH compliant, Halogen-free 符合RoHS 與REACH ，無鹵SPECIFICATIONS 特性表Items 項目Characteristics 主要特性Operation Temperature Range 使用温度範圍-55 ~ +105°C Voltage Range 額定工作電壓範圍 6.3 ~ 50V Capacitance Range 靜電容量範圍 1 ~ 4700μFCapacitance Tolerance 靜電容量允許偏差±20% at 120Hz, 20°CLeakage Current漏電流Leakage current ≤0.01CV or 3μA (∅4~∅10), whichever is greater (after 2 minutes application of rated voltage at 20°C)Leakage current ≤0.03CV or 4μA (∅12.5~∅16), whichever is greater (after 1 minute application of rated voltage at 20°C)漏電流 ≤0.01CV 或3μA (∅4~∅10)，取較大值（在20°C 環境中施加額定工作電壓2分鐘後） 漏電流 ≤0.03CV 或4μA (∅12.5~∅16)，取較大值（在20°C 環境中施加額定工作電壓1分鐘後） C: Nominal capacitance (μF) 標稱靜電容量, V: Rated voltage (V) 額定電壓Dissipation Factor (tan δ) 損耗角正切Measurement frequency 測試頻率: 120Hz, Temperature 温度: 20°C Rated Voltage (V) 額定工作電壓 6.3 10 16 25 35 50tan δ (max.) 最大損耗角正切 ∅4~∅100.22 0.19 0.16 0.14 0.12 0.12 ∅12.5~∅160.26 0.22 0.18 0.16 0.14 0.12 Stability at Low Temperature 低溫特性Measurement frequency 測試頻率: 120HzRated Voltage (V) 額定工作電壓 6.3 10 16 25 35 50Impedance Ratio阻抗比ZT/Z20 (max.) ∅4~∅10 Z(-25°C) / Z(20°C) 2 2 2 2 2 2Z(-55°C) / Z(20°C) 5 4 4 3 3 3∅12.5~∅16Z(-25°C) / Z(20°C) 3 3 2 2 2 2Z(-55°C)/ Z(20°C) 10 8 6 4 3 3 Load Life 高溫負荷特性After 2000 hrs. (1000 hrs. for ∅4~∅6.3×5.4) application of the rated voltage at 105°C, they meet the characteristics listed below.在105°C 環境中施加額定工作電壓2000小時（∅4~∅6.3×5.4為1000小時）後，電容器的特性符合下表的要求。
贴片铝电解电容规格书丝印说明引言：贴片铝电解电容是一种常见的电子元件，广泛应用于电子设备中。
规格书丝印说明是指印在电容器表面的一些标识和文字，用于表示电容器的参数和特性。
本文将详细介绍贴片铝电解电容规格书丝印说明的含义和解读方法。
一、电容值在贴片铝电解电容规格书丝印说明中，电容值通常以uF为单位表示，例如"100uF"表示电容器的电容值为100微法。
该数值表示了电容器可以储存的电荷量，越大的电容值意味着电容器可以储存更多的电荷。
根据实际需求，可以选择合适的电容值来满足电路的要求。
二、电压值电容器的电压值也是规格书丝印说明中的重要参数之一，通常以V 或者VDC为单位表示，例如"16V"表示电容器的额定工作电压为16伏特。
电压值是指电容器可以承受的最大工作电压，超过该电压可能导致电容器损坏。
在选择电容器时，应根据电路的电压要求选择合适的电压值，以确保电容器的安全工作。
三、温度系数贴片铝电解电容规格书丝印说明中还包含了温度系数的标识，通常以字母表示，例如"E"表示温度系数为-55℃~+105℃。
温度系数是指电容值随温度变化的程度，不同的温度系数对应不同的应用环境。
在高温环境下，应选择具有较高温度系数的电容器，以保证电容值的稳定性。
四、极性贴片铝电解电容是一种极性元件，规格书丝印说明中通常会标明正负极性，例如"+"和"-"符号。
正极性表示电容器的正极，负极性表示电容器的负极，接线时应确保正确连接，否则可能导致电容器损坏。
五、尺寸和外观贴片铝电解电容的规格书丝印说明中还包含了尺寸和外观的标识，通常以数字和字母组合表示，例如"6.3×5.4"表示电容器的尺寸为6.3毫米×5.4毫米。
尺寸和外观标识有助于确定电容器的安装位置和布局，以便于电路设计和组装。
结论：贴片铝电解电容规格书丝印说明提供了关于电容器参数和特性的重要信息，正确解读规格书丝印说明对于选择和使用电容器至关重要。
