贴片铝电解电容封装尺寸定义

贴片电阻电容的规格、封装、尺寸

E96 1.00 1.02 1.05 1.07 1.10 1.13 1.15 1.18 1.21 1.24 1.27 1.30 1.33 1.37 1.40 1.43 1.47 1.50 1.54 1.58 1.62 1.65 1.69 1 1.78 1.82 1.87 1.91 1.96 2.00 2.05 2.10 2.15 2.21 2.26 2.32 2.37 2.43 2.49 2.55 2.61 2.67 2.74 2.80 2.87 2.94 3.01 3 3.16 3.24 3.32 3.40 3.48 3.57 3.65 3.74 3.83 3.92 4.02 4.12 4.22 4.32 4.42 4.53 4.64 4.75 4.87 4.99 5.11 5.23 5.36 5 5.62 5.76 5.90 6.04 6.19 6.34 6.49 6.65 6.81 6.98 7.15 7.32 7.50 7.68 7.87 8.06 8.25 8.45 8.66 8.87 9.09 9.31 9.53 9
1.78 1.80 1.82 1.84 1.87 1.89 1.91 1.93 1.96 1.98 2.00 2.03 2.05 2.08 2.10 2.13 2.15 2.18 2.21 2.23 2.26 2.29 2.32 2
2.37 2.40 2.43 2.46 2.49 2.52 2.55 2.58 2.61 2.64 2.67 2.71 2.74 2.77 2.80 2.84 2.87 2.91 2.94 2.98 3.01 3.05 3.09 3
简述基本结构分类规格、封装、尺寸额定功率及工作电压阻值,标准阻值标识规格书、生产厂家命名方法价格、报价
贴片电阻规格、封装、尺寸 ChipR Dimensions 、Footprint

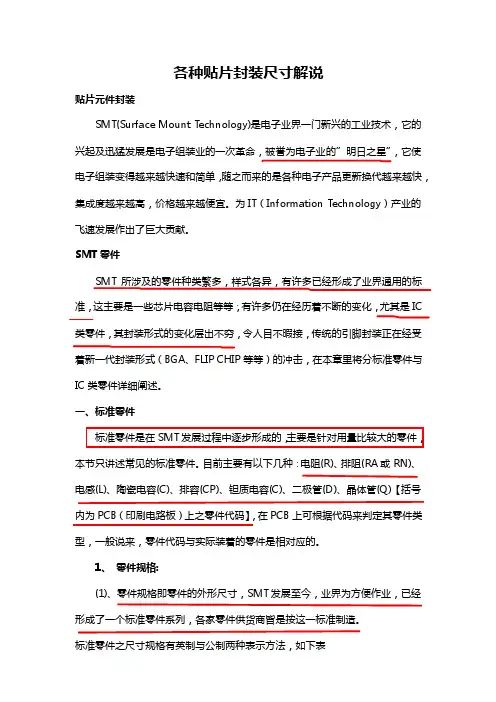

(仅供参考)各种贴片封装尺寸解说

各种贴片封装尺寸解说贴片元件封装SMT(Surface Mount T echnology)是电子业界一门新兴的工业技术，它的兴起及迅猛发展是电子组装业的一次革命，被誉为电子业的”明日之星”，它使电子组装变得越来越快速和简单，随之而来的是各种电子产品更新换代越来越快，集成度越来越高，价格越来越便宜。

为IT（Information T echnology）产业的飞速发展作出了巨大贡献。

SMT零件SMT所涉及的零件种类繁多，样式各异，有许多已经形成了业界通用的标准，这主要是一些芯片电容电阻等等；有许多仍在经历着不断的变化，尤其是IC 类零件，其封装形式的变化层出不穷，令人目不暇接，传统的引脚封装正在经受着新一代封装形式（BGA、FLIP CHIP等等）的冲击，在本章里将分标准零件与IC类零件详细阐述。

一、标准零件标准零件是在SMT发展过程中逐步形成的，主要是针对用量比较大的零件，本节只讲述常见的标准零件。

目前主要有以下几种：电阻(R)、排阻(RA或RN)、电感(L)、陶瓷电容(C)、排容(CP)、钽质电容(C)、二极管(D)、晶体管(Q)【括号内为PCB（印刷电路板）上之零件代码】，在PCB上可根据代码来判定其零件类型，一般说来，零件代码与实际装着的零件是相对应的。

1、零件规格:(1)、零件规格即零件的外形尺寸，SMT发展至今，业界为方便作业，已经形成了一个标准零件系列，各家零件供货商皆是按这一标准制造。

标准零件之尺寸规格有英制与公制两种表示方法，如下表公制表示法英制表示法含义1206 3216 L:1.2inch(3.2mm)W:0.6inch(1.6mm)0805 2125 L:0.8inch(2.0mm)W:0.5inch(1.25mm) 0603 1608 L:0.6inch(1.6mm)W:0.3inch(0.8mm)0402 1005 L:0.4inch(1.0mm)W:0.2inch(0.5mm)注：a、L（Length）：长度；W（Width）：宽度；inch：英寸b、1inch=25.4mm（2）、在(1)中未提及零件的厚度，在这一点上因零件不同而有所差异，在生产时应以实际量测为准。

贴片电容常识- 贴片电容的分类和尺寸

贴片电容常识- 贴片电容的分类和尺寸电容：可分为无极性和有极性两类，无极性电容下述两类封装最为常见，即0805、0603;而有极性电容也就是我们平时所称的电解电容，一般我们平时用的最多的为铝电解电容，由于其电解质为铝，所以其温度稳定性以及精度都不是很高，而贴片元件由于其紧贴电路版，所以要求温度稳定性要高，所以贴片电容以钽电容为多，根据其耐压不同，贴片电容又可分为A、B、C、D 四个系列，具体分类如下：类型封装形式耐压A 3216 10VB 3528 16VC 6032 25VD 7343 35V贴片电容的尺寸表示法有两种，一种是英寸为单位来表示，一种是以毫米为单位来表示，贴片电容的系列型号有0402、0603、0805、1206、1812、2010、2225、2512，是英寸表示法，04 表示长度是0.04 英寸，02 表示宽度0.02 英寸，其他类同型号尺寸(mm)英制尺寸公制尺寸长度及公差宽度及公差厚度及公差0402 1005 1.00±0.05 0.50±0.05 0.50±0.050603 1608 1.60±0.10 0.80±0.10 0.80±0.100805 2012 2.00±0.20 1.25±0.20 0.70±0.201.00±0.201.25±0.201206 3216 3.20±0.30 1.60±0.20 0.70±0.201.00±0.201.25±0.201210 3225 3.20±0.30 2.50±0.30 1.25±0.301.50±0.301808 4520 4.50±0.40 2.00±0.20 ≤2.001812 4532 4.50±0.40 3.20±0.30 ≤2.502225 5763 5.70±0.50 6.30±0.50 ≤2.503035 7690 7.60±0.50 9.00±0.05 ≤3.00贴片电容的命名所包含的参数有贴片电容的尺寸、做这种贴片电容用的材质、要求达到的精度、要求的电压、要求的容量、端头的要求以及包装的要求例风华系列的贴片电容的命名贴片电容的命名:贴片电容的命名所包含的参数有贴片电容的尺寸、做这种贴片电容用的材质、要求达到的精度、要求的电压、要求的容量、端头的要求以及包装的要求。

常见电容的封装和尺寸

贴片电容简述通常大家所说的贴片电容是指片式多层陶瓷电容(Multilayer Ceramic Capacitors)，简称MLCC，又叫做独石电容。

它是在若干片陶瓷薄膜坯上被覆以电极桨材料，叠合后一次烧结成一块不可分割的整体，外面再用树脂包封而成的。

具有小体积、大容量、Q值高、高可靠和耐高温等优点。

同时也具有容量误差较大、温度系数很高的缺点。

一般用在噪声旁路、滤波器、积分、振荡电路。

常规贴片电容按材料分为COG(NPO)、X7R、Y5V，常见引脚封装有0201、0402、0603、0805、1206、1210、1812、2010。

贴片电容基本结构多层陶瓷电容(MLCC)是由平行的陶瓷材料和电极材料层叠而成。

见下图：贴片电容封装尺寸封装(L) 长度公制(毫米)英制(英寸)(W) 宽度公制(毫米)英制(英寸)(t) 端点公制(毫米)英制(英寸)0201 0.60 ± 0.03(0.024 ± 0.001)0.30 ± 0.03(0.011 ± 0.001)0.15 ± 0.05(0.006 ± 0.002)0402 1.00 ± 0.10(0.040 ± 0.004)0.50 ± 0.10(0.020 ± 0.004)0.25 ± 0.15(0.010 ± 0.006)0603 1.60 ± 0.15(0.063 ± 0.006)0.81 ± 0.15(0.032 ± 0.006)0.35 ± 0.15(0.014 ± 0.006)0805 2.01 ± 0.20(0.079 ± 0.008)1.25 ± 0.20(0.049 ± 0.008)0.50 ± 0.25(0.020 ± 0.010)1206 3.20 ± 0.20 1.60 ± 0.20 0.50 ± 0.25(0.126 ± 0.008) (0.063 ± 0.008) (0.020 ± 0.010)1210 3.20 ± 0.20(0.126 ± 0.008)2.50 ± 0.20(0.098 ± 0.008)0.50 ± 0.25(0.020 ± 0.010)1812 4.50 ± 0.30(0.177 ± 0.012)3.20 ± 0.20(0.126 ± 0.008)0.61 ± 0.36(0.024 ± 0.014)1825 4.50 ± 0.30(0.177 ± 0.012)6.40 ± 0.40(0.252 ± 0.016)0.61 ± 0.36(0.024 ± 0.014)2225 5.72 ± 0.25(0.225 ± 0.010)6.40 ± 0.40(0.252 ± 0.016)0.64 ± 0.39(0.025 ± 0.015)贴片钽电容封装、尺寸封装尺寸：毫米（英寸）Code EIACodeL±0.20(0.008)W+0.20(0.008)-0.10 (0.004)H+0.20(0.008)-0.10 (0.004)W1±0.20(0.008)A+0.30(0.012)-0.20(0.008)S Min.A 3216-18 3.20 (0.126) 1.60 (0.063) 1.60 (0.063) 1.20 (0.047) 0.80 (0.031) 1.80 (0.071)B 3528-21 3.50 (0.138) 2.80 (0.110) 1.90 (0.075) 2.20 (0.087) 0.80 (0.031) 1.40 (0.055)C 6032-28 6.00 (0.236) 3.20 (0.126) 2.60 (0.102) 2.20 (0.087) 1.30 (0.051) 2.90 (0.114)D 7343-31 7.30 (0.287) 4.30 (0.169) 2.90 (0.114) 2.40 (0.094) 1.30 (0.051) 4.40 (0.173)E 7343-43 7.30 (0.287) 4.30 (0.169) 4.10 (0.162) 2.40 (0.094) 1.30 (0.051) 4.40 (0.173)。

贴片电容封装尺寸

7343 7227“钽贴片电解电容有黑色或灰色标志的一头是正极，另外一头是负极。

对于铝贴片电解电容就和普通直插电解电容一样，有杠杠的那端为负极。

”在网上查到这么一句话，可算是把板子上的钽电解全部平反了！之前在复位电路总是不正常，查来查去，是复位的钽电解极性接反了！以往用贴片电解大都就是对付钽电解电容，隐约在意识里知道画杠的一边是接高电位，就没有太注意其极性的表示方法。

给医疗组的一哥们问起来：“它不跟普通电解电容一样么普通电解画白道子的一端是‘负’极啊再或者它应该和贴片二极管一样吧二极管也是画白道子的那头是‘负’极诶！”——歪着头一想也是！极性的标识方法也应该有个‘统一’的原则吧于是在此后焊的板子里所有的钽电解都掉了个头……终究是以有电容的地方电平被拉得特别低这一现象，标志着我对电解电容极性的表示方法完全混乱。

真服了这种‘下贱’的表示方法，同样是电解电容，钽电解虽然昂贵一点，也不能搞特殊啊！无极性电容以0805、0603两类封装最为常见；0805具体尺寸：××1206具体尺寸：××贴片电容以钽电容为多，根据其耐压不同，又可分为A、B、C、D四个系列，具体分类如下：类型封装形式耐压A 3216 10VB 3528 16VC 6032 25VD 7343 35V贴片钽电容的封装是分为A型（3216），B型（3528），C型（6032），D型（7343），E型（7845）。

-------------------------------------贴片电容正负极区分一种是常见的钽电容，为长方体形状，有“-”标记的一端为正；另外还有一种银色的表贴电容，想来应该是铝电解。

上面为圆形，下面为方形，在光驱电路板上很常见。

这种电容则是有“-”标记的一端为负。

发光二极管：颜色有红、黄、绿、蓝之分，亮度分普亮、高亮、超亮三个等级，常用的封装形式有三类：0805、1206、1210二极管：根据所承受电流的的限度，封装形式大致分为两类，小电流型（如1N4148）封装为1206，大电流型（如IN4007）暂没有具体封装形式，只能给出具体尺寸：X 3 X电容：可分为无极性和有极性两类:无极性电容下述两类封装最为常见，即0805、0603；有极性电容也就是我们平时所称的电解电容，一般我们平时用的最多的为铝电解电容，由于其电解质为铝，所以其温度稳定性以及精度都不是很高，而贴片元件由于其紧贴电路版，所以要求温度稳定性要高，所以贴片电容以钽电容为多，根据其耐压不同，贴片电容又可分为A、B、C、D四个系列，具体分类如下：类型封装形式耐压A 3216 10VB 3528 16VC 6032 25VD 7343 35V贴片钽电容的封装是分为A型（3216），B型（3528），C型（6032），D型（7343），E型（7845）。

贴片铝电解电容规格与尺寸

A 3.3 4.3 5.3 6.6 6.6 8.4 8.4 10.4 10.4 10.4 13.0 13.0 17.0 19.0
B 3.3 4.3 5.3 6.6 6.6 8.4 8.4 10.4 10.4 10.4 13.0 13.0 17.0 19.0
P ± 0.2 Fig. No. C W 4.1 0.45 ~ 0.75 0.8 1 5.1 0.5 ~ 0.8 1.0 1 6.1 0.5 ~ 0.8 1.5 1 7.4 0.5 ~ 0.8 2.0 1 7.4 0.5 ~ 0.8 2.0 1 9.2 0.7 ~ 1.1 3.1 1 9.2 0.7 ~ 1.1 3.1 1 11.2 0.7 ~ 1.1 4.7 1 11.2 0.7 ~ 1.1 4.7 1 11.2 0.7 ~ 1.1 4.7 1 15.0 1.1 ~ 1.4 4.4 2 15.0 1.1 ~ 1.4 4.4 2 19.0 1.1 ~ 1.4 6.4 2 21.0 1.1 ~ 1.4 6.4 2
φD×L mA
50V (1H)
φD×L 4×5.3 4×5.3 4×5.3 4×5.3 4×5.3 4×5.3 mA 3 5 6 7 10 14 17 20 35 50 65 75 75 190 190 190
63 (1J)
φD×L 4×5.3 4×5.3 4×5.3 4×5.3 4×5.3 4×5.3 5×5.3 5×5.3 6.3×5.3 8×10 8×10 10×10 10×10 10×10 mA 2 3 4 5 8 12 22 25 40 139 139 200 226 226
ห้องสมุดไป่ตู้
0R1 R22 R33 R47 010 2R2 3R3 4R7 100 220 330 470 680 101 151 221 331 471 681 102 222 332 472 682 V. DC 6.3×5.3 6.3×7.7 6.3×7.7 8×10 89 124 124 290 6.3×5.3 6.3×7.7 6.3×7.7 8×10 10×7.7 10×10 12.5×13.5 12.5×16 16×16.5 18×16.5 89 124 124 290 290 430 890 1,000 1,400 1,700 6.3×7.7 8×10 8×10 10×7.7 10×10 10×10 10×10 12.5×13.5 16×16.5 16×16.5 18×16.5 124 270 290 290 400 410 430 890 1,300 1,400 1,700 6.3×7.7 8×10 8×10 10×7.7 10×10 10×10 12.5×13.5 16×16.5 16×16.5 18×16.5 124 270 290 290 400 410 750 1,100 1,300 1,600 8×10 10×7.7 10×10 10×10 12.5×13.5 12.5×13.5 16×16.5 18×16.5 270 270 400 400 680 750 1100 1,450 3×5.3 4×5.3 4×5.3 5×5.3 5×5.3 6.3×5.3 16 31 34 58 58 89 3×5.3 4×5.3 4×5.3 4×5.3 5×5.3 5×5.3 6.3×5.3 6.3×5.3 16 26 31 34 55 58 89 89 3×5.3 4×5.3 5×5.3 4×5.3 5×5.3 6.3×5.3 5×5.3 6.3×5.3 6.3×5.3 6.3×7.7 14 26 44 31 55 75 58 89 89 109 3×5.3 4×5.3 4×5.3 5×5.3 5×5.3 5×5.3 6.3×5.3 6.3×5.3 6.3×5.3 6.3×7.7 14 26 30 44 55 55 75 89 89 109 3×5.3 4×5.3 5×5.3 5×5.3 6.3×5.3 5×5.3 6.3×5.3 6.3×5.3 6.3×7.7 6.3×7.7 6.3×7.7 14 26 44 47 59 55 67 75 98 109 109 3×5.3 4×5.3 5×5.3 5×5.3 6.3×5.3 6.3×5.3 6.3×7.7 6.3×7.7 6.3×7.7 8×10 10×7.7 8×10 10×10 10×10.3 12.5×13.5 12.5×13.5 16×16.5 18×16.5 14 26 44 47 59 67 85 98 109 252 252 270 370 400 750 680 1,100 1,450

贴片电阻、贴片电容规格、封装、尺寸、功率

贴片电阻、贴片电容规格、封装、尺寸、功率贴片电阻、贴片电容规格、封装、尺寸贴片电阻常见封装有9种，用两种尺寸代码来表示。

一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。

我们常说的0603封装就是指英制代码。

另一种是米制代码，也由4位数字表示，其单位为毫米。

下表列出贴片电阻封装英制和公制的关系及详细的尺寸：贴片电容和贴片电阻都是一样可以用的,0805,1206等贴片电阻电容功率与尺寸对应表电阻封装尺寸与功率关系,通常来说:0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5常规贴片电阻(部分)常规的贴片电阻的标准封装及额定功率如下表：英制(mil) 公制(mm) 额定功率(W)@ 70°C0201 0603 1/200402 1005 1/160603 1608 1/100805 20** 1/81206 3216 1/41210 3225 1/31812 4832 1/220** 5025 3/42512 6432 1国内贴片电阻的命名方法：1、5%精度的命名：RS-05K102JT2、1％精度的命名：RS-05K1002FTR －表示电阻S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、 1210是1/3W、1812是1/2W、20**是3/4W、2512是1W。

05 －表示尺寸(英寸)：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示1210、12表示2512。

贴片电容封装及其尺寸示意图大全

0603封装尺寸图英制封装图尺寸：0603公制封装图尺寸：16080805封装尺寸图表面贴装元件公制封装图尺寸：A-3216钽电容耐压10V表面贴装元件公制封装图尺寸：B-3528 钽电容耐压16V表面贴装元件英制封装图尺寸：表面贴装元件公制封装图尺寸：C-6032 钽电容耐压25VD-7343封装尺寸图表面贴装元件公制封装图尺寸：C-7343 钽电容耐压35V封装(L) 长度公制(毫米)英制(英寸)(W) 宽度公制(毫米)英制(英寸)(t) 端点公制(毫米)英制(英寸)7343 7227“钽贴片电解电容有黑色或灰色标志的一头是正极，另外一头是负极。

对于铝贴片电解电容就和普通直插电解电容一样，有杠杠的那端为负极。

”在网上查到这么一句话，可算是把板子上的钽电解全部平反了！之前在复位电路总是不正常，查来查去，是复位的钽电解极性接反了！以往用贴片电解大都就是对付钽电解电容，隐约在意识里知道画杠的一边是接高电位，就没有太注意其极性的表示方法。

给医疗组的一哥们问起来：“它不跟普通电解电容一样么？普通电解画白道子的一端是‘负’极啊？再或者它应该和贴片二极管一样吧？二极管也是画白道子的那头是‘负’极诶！”——歪着头一想也是！极性的标识方法也应该有个‘统一’的原则吧？于是在此后焊的板子里所有的钽电解都掉了个头……终究是以有电容的地方电平被拉得特别低这一现象，标志着我对电解电容极性的表示方法完全混乱。

真服了这种‘下贱’的表示方法，同样是电解电容，钽电解虽然昂贵一点，也不能搞特殊啊！无极性电容以0805、0603两类封装最为常见；0805具体尺寸：2.0×1.25×0.51206具体尺寸：3.0×1.50×0.5贴片电容以钽电容为多，根据其耐压不同，又可分为A、B、C、D四个系列，具体分类如下：类型封装形式耐压A 3216 10VB 3528 16VC 6032 25VD 7343 35V贴片钽电容的封装是分为A型（3216），B型（3528）， C型（6032）， D型（7343），E型（7845）。

贴片电容封装参数

电容：可分为无极性和有极性两类，无极性电容下述两类封装最为常见，即0805、0603；而有极性电容也就是我们平时所称的电解电容，一般我们平时用的最多的为铝电解电容，由于其电解质为铝，所以其温度稳定性以及精度都不是很高，而贴片元件由于其紧贴电路版，所以要求温度稳定性要高，所以贴片电容以钽电容为多，根据其耐压不同，贴片电容又可分为A、B、C、D 四个系列，具体分类如下：类型封装形式耐压A 3216 10VB 3528 16VC 6032 25VD 7343 35V贴片电容的尺寸表示法有两种，一种是英寸为单位来表示，一种是以毫米为单位来表示，贴片电容的系列型号有0402、0603、0805、1206、1812、2010、2225、2512，是英寸表示法，04 表示长度是0.04 英寸，02 表示宽度0.02 英寸，其他类同型号尺寸（mm）英制尺寸公制尺寸长度及公差宽度及公差厚度及公差0402 1005 1.00±0.05 0.50±0.05 0.50±0.050603 1608 1.60±0.10 0.80±0.10 0.80±0.100805 2012 2.00±0.20 1.25±0.20 0.70±0.201.00±0.201.25±0.201206 3216 3.20±0.30 1.60±0.20 0.70±0.201.00±0.201.25±0.201210 3225 3.20±0.30 2.50±0.30 1.25±0.301.50±0.301808 4520 4.50±0.40 2.00±0.20 ≤2.001812 4532 4.50±0.40 3.20±0.30 ≤2.502225 5763 5.70±0.50 6.30±0.50 ≤2.503035 7690 7.60±0.50 9.00±0.05 ≤3.00贴片电容的命名贴片电容的命名:贴片电容的命名所包含的参数有贴片电容的尺寸、做这种贴片电容用的材质、要求达到的精度、要求的电压、要求的容量、端头的要求以及包装的要求例风华系列的贴片电容的命名贴片电容的命名:贴片电容的命名所包含的参数有贴片电容的尺寸、做这种贴片电容用的材质、要求达到的精度、要求的电压、要求的容量、端头的要求以及包装的要求。

贴片电解电容封装尺寸

贴片电解电容封装尺寸贴片电解电容是一种常见的电子元器件，广泛应用于电路板设计和制造中。

它具有小尺寸、高容量和低成本的特点，被广泛使用于各种电子设备中。

贴片电解电容封装尺寸是指电容器在实际应用中所需的外形尺寸。

根据不同的需求和应用场景，贴片电解电容可以有多种尺寸选择。

常见的封装尺寸包括0402、0603、0805、1206等。

首先，让我们来了解一下这些封装尺寸的具体含义。

0402代表电容器封装尺寸为0.04英寸×0.02英寸，即1.0mm×0.5mm；0603代表电容器封装尺寸为0.06英寸×0.03英寸，即1.6mm×0.8mm；0805代表电容器封装尺寸为0.08英寸×0.05英寸，即2.0mm×1.25mm；1206代表电容器封装尺寸为0.12英寸×0.06英寸，即3.2mm×1.6mm。

不同的封装尺寸适用于不同的应用场景和需求。

0402封装尺寸非常小巧，适合于对尺寸要求极为苛刻的电子设备，如智能手表和便携式音频设备等。

0603和0805封装尺寸较为常见，可以适用于大部分常规电子设备的设计与制造。

而1206封装尺寸相对较大，适用于较为复杂和功耗较高的电子设备，如电源设备和工业控制系统等。

在选择贴片电解电容的封装尺寸时，我们需要考虑以下几个因素：首先，考虑电容器的容量需求。

不同封装尺寸的电容器具有不同的容量范围，我们需要根据具体的电路设计和功耗需求选择合适的封装尺寸。

其次，考虑电子设备的PCB空间限制。

尺寸较小的电容器可以在有限的空间内实现更高的集成度，在设计紧凑的电子设备中非常有优势。

最后，考虑电容器的可用性和成本。

常见封装尺寸的贴片电解电容具有较高的可用性和较低的成本，可以轻松地在市场上获得和采购。

总结一下，选择贴片电解电容的封装尺寸需要综合考虑电容容量需求、PCB空间限制、可用性和成本等因素。

合理选择封装尺寸可以满足电路设计和制造的需求，同时也能确保电子设备的性能和可靠性。

贴片电容封装尺寸介绍

0c83f7e 高压贴片电容
040210051.00±0.050.50±0 .050.50±0.05
060316081.60±0.100.80±0 .100.80±0.10
080520122.00±0.201.25±0 .200.70±0.20
1.00±0.20
0c83f7e 高压贴片电容
1.25±0.20
120632163.20±0.301.60±0 .200.70±0.20
1.00±0.20 1.25±0.20 121032253.20±0.302.50±0
据其耐压不同，贴片电容又可分为 A、B、C、D 四个系列，具体分类如下：
类型封装形式耐压
0c83f7e 高压贴片电容
A321610V B352816V C603225V
D734335V 贴片电容的尺寸表示法有两种，一种是英寸为单位来表示，一种是以毫米为单位来表示，贴
0c83f7e 高压贴片电容
4000V
贴片电容的尺寸表示法有两种，一种是英寸为单位来表示，一种是以毫米为单位来表示，贴片电容系
列的型号有 0201、 0402、 0603、 0805、 1206、 1210、1812、2010、2225 等。
贴片电容的材料常规分为三种， NPO,X7R,Y5V

贴片电解电容封装尺寸

贴片电解电容封装尺寸1. 引言贴片电解电容是一种常用的被动元件，广泛应用于电子产品中。

它具有体积小、重量轻、功率密度高等特点，因此在现代电子设备中占据重要地位。

而贴片电解电容的封装尺寸则是其设计和应用过程中需要考虑的关键因素之一。

2. 贴片电解电容的基本结构贴片电解电容由两个极板之间夹着一层氧化铝薄膜构成。

其中，正极板由铝箔制成，负极板通常采用碳材料。

两个极板之间的氧化铝薄膜起到绝缘和储存电荷的作用。

为了提高储存容量，氧化铝薄膜通常会经过阳极氧化处理。

3. 封装尺寸对性能的影响贴片电解电容的封装尺寸直接影响着其性能和应用范围。

下面将从几个方面详细介绍。

3.1 容量贴片电解电容的容量与其表面积和厚度有关。

封装尺寸较大的贴片电容通常具有较大的表面积，从而可以提供更大的容量。

而厚度的增加也会增加电容的容量。

因此，在设计贴片电解电容时，需要根据实际需求选择合适的封装尺寸来满足所需的容量。

3.2 额定电压贴片电解电容的额定电压是指其能够承受的最大工作电压。

封装尺寸对额定电压有直接影响。

较大尺寸的贴片电容通常具有更高的额定电压，这是因为其结构可以提供更好的绝缘性能和耐压能力。

3.3 工作温度范围贴片电解电容在工作过程中会产生一定的热量，因此其工作温度范围也是需要考虑的因素之一。

较小封装尺寸的贴片电容由于散热面积小，通常具有较低的工作温度范围。

而较大封装尺寸则可以提供更好的散热性能，具有更广泛的工作温度范围。

3.4 安装方式贴片电解电容可以通过表面贴装（SMT）方式进行安装。

封装尺寸直接影响着其在SMT过程中的安装效率和可靠性。

较小封装尺寸的贴片电容通常更容易精确地安装到PCB上，而较大尺寸的贴片电容则需要更多的空间和精度。

4. 常见贴片电解电容封装尺寸根据国际标准，贴片电解电容有多种常见的封装尺寸，如0805、1206、1210等。

这些数字代表了其长宽尺寸，以英寸为单位。

其中，0805是指长为0.08英寸、宽为0.05英寸的贴片电容。

贴片电阻常见封装有9种,用两种尺寸代码来表示

1.0mrn＞：0.5mm 尺寸贴片电咀缪1 005(0402)贴片电阻常见封装有9种，用两种尺寸代码来表示。

一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。

我们常说的0603封装就是指英制代码。

另一种是米制代码，也由4位数字表示，其单位为毫米。

下表列出贴片电阻封装英制和公制的关系及详细的尺寸：贴片元件的封装一、零件规格:(a)、零件规格即零件的外形尺寸，SMT发展至今，业界为方便作业，已经形成了一个标准零件系列，各家零件供货商皆是按这一标准制造。

标准零件之尺寸规格有英制与公制两种表示方法，如下表英制表示法1206 0805 0603 0402公制表示法3216 2125 1608 1005含义L:1.2inch(3.2mm)W:0.6inch(1.6mm)L:0.8inch(2.0mm)W:0.5inch(1.25mm)L:0.6inch(1.6mm)W:0.3inch(0.8mm)L:0.4inch(1.0mm)W:0.2inch(0.5mm)注：a、L (Length)：长度；W (Width)：宽度；inch：英寸b、1inch=25.4mm(b)、在(1)中未提及零件的厚度，在这一点上因零件不同而有所差异，在生产时应以实际量测为准。

(c)、以上所讲的主要是针对电子产品中用量最大的电阻(排阻)和电容(排容)，其它如电感、二极管、晶体管等等因用量较小，且形状也多种多样，在此不作讨论。

(d)、SMT发展至今，随着电子产品集成度的不断提高，标准零件逐步向微型化发展，如今最小的标准零件已经到了0201。

二、常用元件封装1)电阻：最为常见的有0805、0603两类，不同的是，它可以以排阻的身份出现，四位、八位都有，具体封装样式可参照MD16仿真版，也可以到设计所内部PCB库查询。

注：ABCD四类型的封装形式则为其具体尺寸，标注形式为L X S X H1210具体尺寸与电解电容B类3528类型相同0805具体尺寸：2.0 X 1.25 X 0.5 (公制表示法)1206具体尺寸：3.0 X 1.5 0X 0.5 (公制表示法)2)电阻的命名方法1、5%精度的命名：RS - 05 K 102 JT2、1 % 精度的命名：RS - 05 K 1002 FTR 一表示电阻S 一表示功率0402 是1/16W、0603 是1/10W、0805 是1/8W、1206 是1/4W、1210 是1/3W、1812 是1/2W、2010 是3/4W、2512 是1W。

贴片铝电解电容规格书丝印说明

贴片铝电解电容规格书丝印说明引言：贴片铝电解电容是一种常见的电子元件，广泛应用于电子设备中。

规格书丝印说明是指印在电容器表面的一些标识和文字，用于表示电容器的参数和特性。

本文将详细介绍贴片铝电解电容规格书丝印说明的含义和解读方法。

一、电容值在贴片铝电解电容规格书丝印说明中，电容值通常以uF为单位表示，例如"100uF"表示电容器的电容值为100微法。

该数值表示了电容器可以储存的电荷量，越大的电容值意味着电容器可以储存更多的电荷。

根据实际需求，可以选择合适的电容值来满足电路的要求。

二、电压值电容器的电压值也是规格书丝印说明中的重要参数之一，通常以V 或者VDC为单位表示，例如"16V"表示电容器的额定工作电压为16伏特。

电压值是指电容器可以承受的最大工作电压，超过该电压可能导致电容器损坏。

在选择电容器时，应根据电路的电压要求选择合适的电压值，以确保电容器的安全工作。

三、温度系数贴片铝电解电容规格书丝印说明中还包含了温度系数的标识，通常以字母表示，例如"E"表示温度系数为-55℃~+105℃。

温度系数是指电容值随温度变化的程度，不同的温度系数对应不同的应用环境。

在高温环境下，应选择具有较高温度系数的电容器，以保证电容值的稳定性。

四、极性贴片铝电解电容是一种极性元件，规格书丝印说明中通常会标明正负极性，例如"+"和"-"符号。

正极性表示电容器的正极，负极性表示电容器的负极，接线时应确保正确连接，否则可能导致电容器损坏。

五、尺寸和外观贴片铝电解电容的规格书丝印说明中还包含了尺寸和外观的标识，通常以数字和字母组合表示，例如"6.3×5.4"表示电容器的尺寸为6.3毫米×5.4毫米。

尺寸和外观标识有助于确定电容器的安装位置和布局，以便于电路设计和组装。

结论：贴片铝电解电容规格书丝印说明提供了关于电容器参数和特性的重要信息，正确解读规格书丝印说明对于选择和使用电容器至关重要。

铝电解电容封装尺寸

铝电解电容封装尺寸
铝电解电容是电子元器件中常用的一种电容器，主要用于储存电荷、
稳压、滤波等方面。

其封装尺寸主要包括径向、贴片和薄型三种，下
面将针对这三种封装做一些详细介绍。

首先是径向封装，这种封装形式通常采用铝制外壳和铜制引线的结构，封装效果较好，尺寸比较狭长，适用于安装在PCB板上。

常用的尺寸规格包括直径为5mm、7mm、8mm等，长度在10mm左右，容量范围从1μF到6800μF不等。

其次是贴片封装，与径向封装不同，贴片封装的铝电解电容体积小、
尺寸短，适用于大规模组装。

贴片封装的规格主要包括：2520、3225、3535、4545等，其中2520尺寸为2.5mm×2.0mm，3535尺寸为3.5mm×3.5mm，4545尺寸为4.5mm×4.5mm。

容量范围从1μF到470μF不等。

最后是薄型封装，这种封装方式比较新颖，目前在市场上并没有太多
的产品。

薄型封装的优势在于占据的空间较小，可适用于手机等小型
设备。

常见的封装规格包括：0902、1002、1202，其中0902尺寸
为0.9mm×0.2mm，1002尺寸为1.0mm×0.2mm，1202尺寸为
1.2mm×0.2mm。

总的来说，铝电解电容的封装尺寸主要有三种：径向、贴片和薄型。

径向封装形式适用于安装在PCB板上，而贴片和薄型封装则适用于大规模组装和小型设备。

不同种类的封装规格有不同的尺寸大小和容量范围，消费者在选择时需根据实际需求进行选择。

贴片电容封装尺寸

贴片电容封装尺寸Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】7343 7227“钽贴片电解电容有黑色或灰色标志的一头是正极，另外一头是负极。

对于铝贴片电解电容就和普通直插电解电容一样，有杠杠的那端为负极。

”在网上查到这么一句话，可算是把板子上的钽电解全部平反了！之前在复位电路总是不正常，查来查去，是复位的钽电解极性接反了！以往用贴片电解大都就是对付钽电解电容，隐约在意识里知道画杠的一边是接高电位，就没有太注意其极性的表示方法。

给医疗组的一哥们问起来：“它不跟普通电解电容一样么普通电解画白道子的一端是‘负’极啊再或者它应该和贴片二极管一样吧二极管也是画白道子的那头是‘负’极诶！”——歪着头一想也是！极性的标识方法也应该有个‘统一’的原则吧于是在此后焊的板子里所有的钽电解都掉了个头……终究是以有电容的地方电平被拉得特别低这一现象，标志着我对电解电容极性的表示方法完全混乱。

真服了这种‘下贱’的表示方法，同样是电解电容，钽电解虽然昂贵一点，也不能搞特殊啊！无极性电容以0805、0603两类封装最为常见；0805具体尺寸：××1206具体尺寸：××贴片电容以钽电容为多，根据其耐压不同，又可分为A、B、C、D四个系列，具体分类如下：类型封装形式耐压A 3216 10VB 3528 16VC 6032 25VD 7343 35V贴片钽电容的封装是分为A型（3216），B型（3528）， C型（6032）， D型（7343），E型（7845）。

-------------------------------------贴片电容正负极区分一种是常见的钽电容，为长方体形状，有“-”标记的一端为正；另外还有一种银色的表贴电容，想来应该是铝电解。

上面为圆形，下面为方形，在光驱电路板上很常见。

这种电容则是有“-”标记的一端为负。

贴片铝电解电容封装尺寸定义

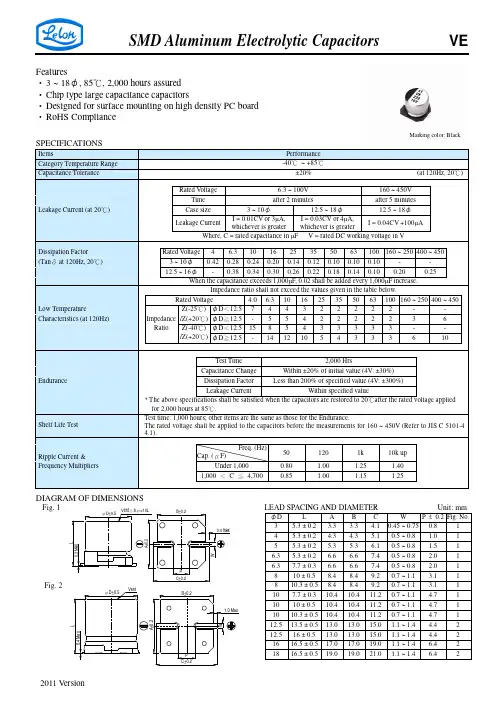

I = 0.01CV or 3µA, whichever is greater
I = 0.03CV or 4µA, whichever is greater
I = 0.04CV +100µA
Where, C = rated capacitance in µF V = rated DC working voltage in V
Within specified value
* The above specifications shall be satisfied when the capacitors are restored to 20℃after the rated voltage applied
for 2,000 hours at 85℃.
V. DC 100V (2A)
µF Contents φD×L mA
4.7 4R7
10 100 8×10
90
22 220 8×10
90
33 330 10×10 120
47 470 10×10 120
68 680 12.5×13.5 380
100 101 12.5×13.5 440
220 221 16×16.5 600
φD×L mA
22 220 3×5.3 16
33 330 4×5.3 31
47 470 4×5.3 34
68 680 5×5.3 58
100
101
5×5.3 6.3×5.3
58 89
220
221
6.3×5.3 6.3×7.7
89 124
38×10 290
Dimension: φD × L(mm) Ripple Current: mA/rms at 120 Hz, 85°C

贴片铝电解电容封装尺寸定义

合集下载

贴片电阻电容的规格、封装、尺寸

(仅供参考)各种贴片封装尺寸解说

贴片电容常识- 贴片电容的分类和尺寸

常见电容的封装和尺寸

贴片电容封装尺寸

贴片铝电解电容规格与尺寸

贴片电阻、贴片电容规格、封装、尺寸、功率

贴片电容封装及其尺寸示意图大全

贴片电容封装参数

贴片电解电容封装尺寸

贴片电容封装尺寸介绍

贴片电解电容封装尺寸

贴片电阻常见封装有9种,用两种尺寸代码来表示

贴片铝电解电容规格书丝印说明
