给水排水处理构筑物的水头损失估算表水头损失估算废水处理构筑物水头损失(m水柱) 净水处理构筑物水头损失(m水柱) 名称格栅 0.1,0.25 混合槽 0.4,0.5沉砂池 0.1,0.25 反反室 0.4,0.5除油池 0.1,0.25 进水井格网 0.2 平流式沉淀池 0.2,0.4 沉淀池 0.2,0.3 竖流式沉淀池 0.4,0.5 澄清池 0.7,0.8 辐流式沉淀池 0.5,0.6 滤池 2.5,3 装有回转式布水H-0.15(H-工作高接触滤池 2.2 器的生物滤池度)鼓风曝气池 0.25,0.4 快滤池 1.5,2 加速曝气池 0.25,0.4 混合槽至沉淀池0.3混合池 0.1,0.3 混合槽至澄清池 0.5混合槽至接触滤接触池 0.1,0.3 0.3 池进水井至接触滤管件水头损失(m水柱) 0.3 池三通 0.2,0.3 沉淀池至滤池 0.2,0.3变径管 0.05,0.1 澄清池至滤池 0.2,0.3弯头 0.1 滤池至清水池 0.3接触滤池至清水闸阀 0.1,0.2 0.3 池止回阀 0.8,1.0底阀 0.8,1.0截止阀 0.4,0.5水表 0.8,1.0 水泵扬程计算:H=h+h+h 123h:吸水自然高差(m)，包括吸水与输水高差 1h:水头损失(m)，h=1.2沿程管道损失，包括局部阻力损22失h:自由水头(m) 3当水泵扬程?20 m时，为2~3 m，当水泵扬程,20 m时，为3~5 m 吸水罐容积计算10.33W,,0W= K ,,10.33,H,,3W:吸水罐容积(m)K:安全系数，取1.2H:吸水池最低水位至吸水管最高点的高度(m)3W:吸水管与泵壳的充水容积(m) 0简易计算W=(3~5)WG3W:吸水管充水容积(m) G下面是赠送的中秋节演讲辞，不需要的朋友可以下载后编辑删除～～～谢谢中秋佳节演讲词推荐中秋,怀一颗感恩之心》老师们,同学们:秋浓了,月圆了,又一个中秋要到了!本周日,农历的八月十五,我国的传统节日——中秋节。
《工程流体力学》沿程水头损失与平均流速的关系实验
【实验目的】
验证沿程水头损失与平均流速的关系。
【实验装置】
在流体力学综合实验台中，本实验涉及的部分有沿程水头损失实验管、阀门、上水阀、出水阀，水泵和计量水箱等，时间及温度可由显示面板直接读出。
【实验原理】
对沿程阻力两测点的断面列伯努利方程
w
h g u a pg P Z g u a pg P Z +++=++2//2//2
2
11112222
因实验管段水平，且为均匀流动：f w h h u u d d Z Z ====∴;;;212121
得：h pg P pg P h f ∆=-=//21，本式中： w h 为测压管水头差即为沿程水头损失。
由此式求得沿程水头损失，同时根据实测流量计算平均流速u ，将所得w h ，u 数据点绘在对数坐标纸上，就可确定沿程水头损失与流速的关系。
【实验内容】
测定沿程水头损失h ∆及其对应平均流速，绘制lghf-lgu 关系曲线。
【实验步骤】
（1）开启调节阀门，读出测压计水面差； （2）用体积法测量流量，并计算出平均流速；
（3）将实验的w h 与计算得出的u 值标入对数坐标纸内，绘出lghf-lgu 关系曲线； （4）调节阀门逐次由大到小，共测定8次；
【实验数据记录】
仪器常数：d= cm, A= cm2 L= m, t= ℃
表 3-1 沿程水头损失及平均流速记录表。
流量与管径、压力、流速的一般关系一般工程上计算时，水管路，压力常见为0.1--0.6MPa，水在水管中流速在1--3米/秒，常取1.5米/秒。
流量=管截面积X流速=0.002827X管径的平方X流速(立方米/小时)。
其中，管径单位：mm ，流速单位：米/秒，饱和蒸汽的公式与水相同，只是流速一般取20--40米/秒。

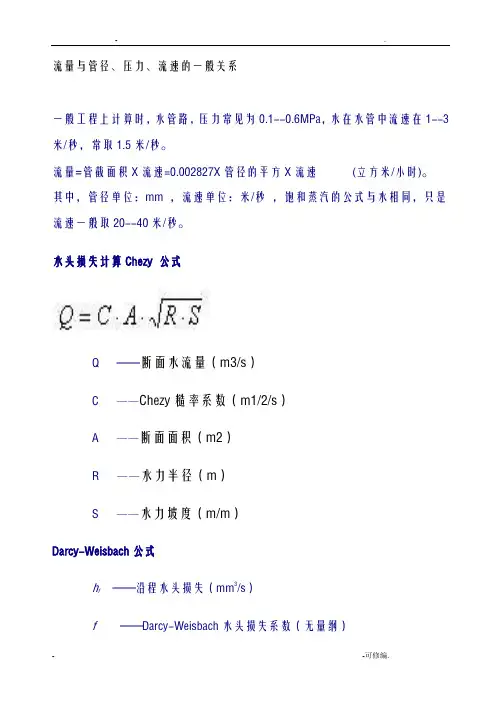

水头损失计算Chezy 公式Q——断面水流量（m3/s）C——Chezy糙率系数（m1/2/s）A——断面面积（m2）R——水力半径（m）S——水力坡度（m/m）Darcy-Weisbach公式h f——沿程水头损失（mm3/s）f ——Darcy-Weisbach水头损失系数（无量纲）l——管道长度（m）d——管道径（mm）v ——管道流速（m/s）g ——重力加速度（m/s2）水力计算是输配水管道设计的核心，其实质就是在保证用户水量、水压安全的条件下，通过水力计算优化设计方案，选择合适的管材和确经济管径。
输配水管道水力计算包含沿程水头损失和局部水头损失，而局部水头损失一般仅为沿程水头损失的5~10%，因此本文主要研究、探讨管道沿程水头损失的计算方法。
1.1 管道常用沿程水头损失计算公式及适用条件管道沿程水头损失是水流摩阻做功消耗的能量，不同的水流流态，遵循不同的规律，计算方法也不一样。
输配水管道水流流态都处在紊流区，紊流区水流的阻力是水的粘滞力及水流速度与压强脉动的结果。
紊流又根据阻力特征划分为水力光滑区、过渡区、粗糙区。
管道沿程水头损失计算公式都有适用围和条件，一般都以水流阻力特征区划分。
水流阻力特征区的判别方法，工程设计宜采用数值做为判别式，目前国管道经常采用的沿程水头损失水力计算公式及相应的摩阻力系数，按照水流阻力特征区划分如表1。
沿程水头损失水力计算公式和摩阻系数表1阻力特征适用条件水力公式、摩阻系数符号意义区水力光滑区>10雷诺数h：管道沿程水头损失v：平均流速d：管道径γ：水的运动粘滞系数λ：沿程摩阻系数Δ：管道当量粗糙度q：管道流量Ch：海曾-威廉系数C：才系数R：水力半径n：粗糙系数i：水力坡降l：管道计算长度紊流过渡区10<<500（1）（2）紊流粗糙区>500达西公式是管道沿程水力计算基本公式，是一个半理论半经验的计算通式，它适用于流态的不同区间，其中摩阻系数λ可采用柯列布鲁克公式计算，克列布鲁克公式考虑的因素多，适用围广泛，被认为紊流区λ的综合计算公式。
流量与管径、压力、流速的一般关系一般工程上计算时，水管路，压力常见为0.1--0.6MPa，水在水管中流速在1--3米/秒，常取1.5米/秒。
流量=管截面积X流速=0.002827X管内径的平方X流速(立方米/小时)。
其中，管内径单位：mm ，流速单位：米/秒，饱和蒸汽的公式与水相同，只是流速一般取20--40米/秒。
水头损失计算Chezy 公式Q ——断面水流量（m3/s）C ——Chezy糙率系数（m1/2/s）A ——断面面积（m2）R ——水力半径（m）S ——水力坡度（m/m）Darcy-Weisbach公式h f——沿程水头损失（mm3/s）f ——Darcy-Weisbach水头损失系数（无量纲）l——管道长度（m）d——管道内径（mm）v ——管道流速（m/s）g ——重力加速度（m/s2）水力计算是输配水管道设计的核心，其实质就是在保证用户水量、水压安全的条件下，通过水力计算优化设计方案，选择合适的管材和确经济管径。
输配水管道水力计算包含沿程水头损失和局部水头损失，而局部水头损失一般仅为沿程水头损失的5~10%，因此本文主要研究、探讨管道沿程水头损失的计算方法。
1.1 管道常用沿程水头损失计算公式及适用条件管道沿程水头损失是水流摩阻做功消耗的能量，不同的水流流态，遵循不同的规律，计算方法也不一样。
输配水管道水流流态都处在紊流区，紊流区水流的阻力是水的粘滞力及水流速度与压强脉动的结果。
紊流又根据阻力特征划分为水力光滑区、过渡区、粗糙区。
管道沿程水头损失计算公式都有适用范围和条件，一般都以水流阻力特征区划分。
水流阻力特征区的判别方法，工程设计宜采用数值做为判别式，目前国内管道经常采用的沿程水头损失水力计算公式及相应的摩阻力系数，按照水流阻力特征区划分如表1。
沿程水头损失水力计算公式和摩阻系数表1达西公式是管道沿程水力计算基本公式，是一个半理论半经验的计算通式，它适用于流态的不同区间，其中摩阻系数λ可采用柯列布鲁克公式计算，克列布鲁克公式考虑的因素多，适用范围广泛，被认为紊流区λ的综合计算公式。

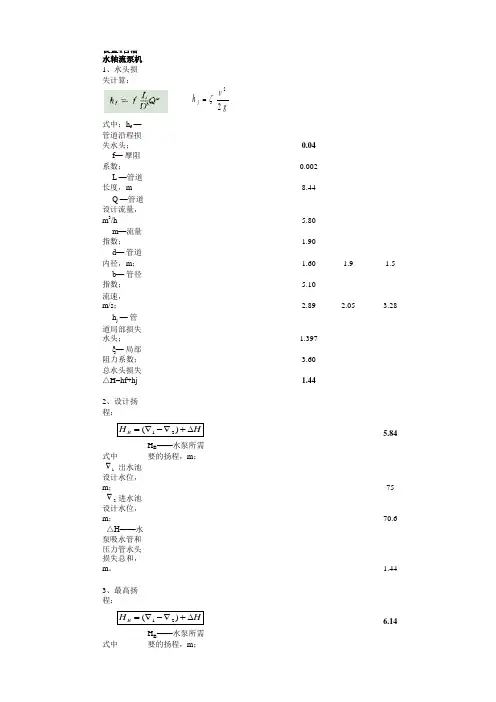

设置4台潜水轴流泵机组工况1、水头损失计算：式中：h f — 管道沿程损失水头；0.04 f— 摩阻系数；0.002 L —管道长度，m 8.44 Q —管道设计流量，m 3/h 5.80 m—流量指数； 1.90 d— 管道内径，m ； 1.60 1.9 1.5 b— 管径指数；5.10 v— 平均流速，m/s ；2.89 2.053.28h j — 管道局部损失水头； 1.397 ξ— 局部阻力系数； 3.60总水头损失△H=hf+hj 1.442、设计扬程：5.84式中H B ——水泵所需要的扬程，m ；出水池设计水位，m ；75进水池设计水位，m ；70.6 △H——水泵吸水管和压力管水头损失总和，m 。
1.443、最高扬程：6.14式中H B ——水泵所需要的扬程，m ；出水池最高水位，m ；75.3进水池最低水位，m ；70.6 △H——水泵吸水管和压力管水头损失总和，m 。
1.444、最低扬程（当进水池、出水池水位相等时开启水泵）：2.74式中H B ——水泵所需要的扬程，m ；出水池最低水位（此处应取管道中心最高点高程），m ；72.9进水池最高水位，m ；71.6 △H——水泵吸水管和压力管水头损失总和，m 。
1.44设计总流量23.2m3/s 水泵型号1400ZQ-125（+2°）单机流量 5.80m3/s 额定功率400kw 设计扬程 5.84m 额定扬程5.3m最高扬程 6.14m 机组数量41∇2∇HH B ∆+∇-∇=)(21gv h j 22ζ=1∇2∇HH B ∆+∇-∇=)(211∇2∇HH B ∆+∇-∇=)(21。

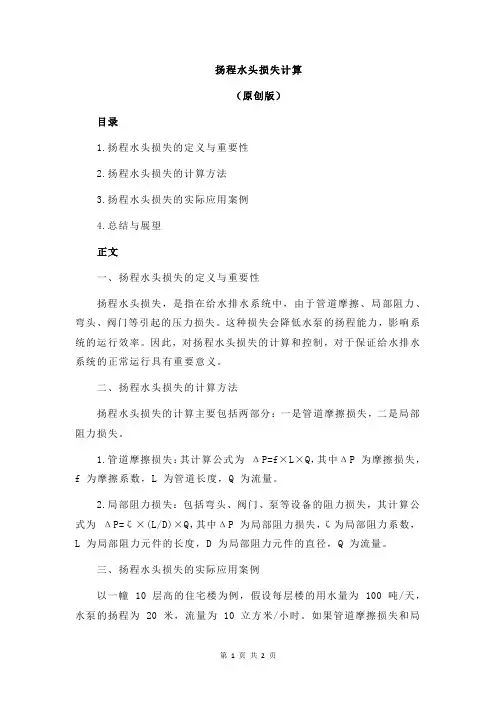

扬程水头损失计算
（原创版）
目录
1.扬程水头损失的定义与重要性
2.扬程水头损失的计算方法
3.扬程水头损失的实际应用案例
4.总结与展望
正文
一、扬程水头损失的定义与重要性
扬程水头损失，是指在给水排水系统中，由于管道摩擦、局部阻力、弯头、阀门等引起的压力损失。
这种损失会降低水泵的扬程能力，影响系统的运行效率。
因此，对扬程水头损失的计算和控制，对于保证给水排水系统的正常运行具有重要意义。
二、扬程水头损失的计算方法
扬程水头损失的计算主要包括两部分：一是管道摩擦损失，二是局部阻力损失。
1.管道摩擦损失：其计算公式为ΔP=f×L×Q，其中ΔP 为摩擦损失，
f 为摩擦系数，L 为管道长度，Q 为流量。
2.局部阻力损失：包括弯头、阀门、泵等设备的阻力损失，其计算公式为ΔP=ζ×(L/D)×Q，其中ΔP 为局部阻力损失，ζ为局部阻力系数，L 为局部阻力元件的长度，D 为局部阻力元件的直径，Q 为流量。
三、扬程水头损失的实际应用案例

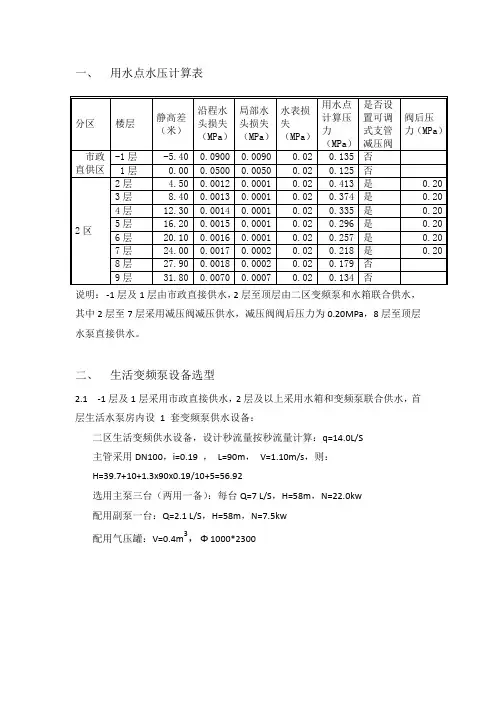

以一幢 10 层高的住宅楼为例，假设每层楼的用水量为 100 吨/天，水泵的扬程为 20 米，流量为 10 立方米/小时。
如果管道摩擦损失和局
部阻力损失的总和为 5 米，那么，水泵需要提供 25 米的扬程才能保证每层楼的用水需求。
如果扬程水头损失过大，可能会导致水泵不能满足用水需求，从而影响居民的正常生活。
四、总结与展望
扬程水头损失是给水排水系统中的一个重要问题，对于保证系统的正常运行，提高运行效率具有重要意义。
通过对扬程水头损失的计算和控制，可以有效降低系统的能耗，节省运行成本。
沿程水头损失实验报告数据沿程水头损失实验是水力学中常用的实验方法，被用于对管径和高程曲线计算沿程水头损失。
本文具体报告了按照所提供规范实施沿程水头损失实验的详细情况，以及其结果。
实验前准备：本次实验所使用的设备主要有水压计、水表、吸水流量计和自由流水管等。
实验分为三步进行：恒定流量测定实验、测量沿程水头损失实验、多段测量沿程水头损失实验。
每步实验皆持续6h，共完成18小时实验。
流量断面示意图如下所示。
实验中，我们先以较慢的流量、可调速度推动水泵，通过部分控制水管上端风阀，调节待测管道内流速，以测量出管道内物理参数。
然后，用水压计对管道多处进行水压测量，一段段地完成沿程水头损失的测量工作。
实验数据如下所示：
节点高程(m) 沿程水头损失(m)
P1 0.0 <0.09
P2 2.2 <0.075
P3 4.4 0.089
P4 6.6 0.088
P5 8.8 <0.090
实验结果表明，沿程水头损失一般较小，表示水管内物理参数变化不太大，流量分布均衡。
总之，本次沿程水头损失实验取得了良好的结果，可作为管径和高程曲线计算沿程水头损失的参考。
另外，分析报告中还根据实验结论提出了改进设计建议，如采用高效水泵，采用最新技术，分析流线，改善水位计等等，以期提高管道内的流量稳定性，减少流量的波动，降低水头的损失。
通过这次沿程水头损失实验，我们可以得出结论，该实验工作取得了良好的结果，可提供有效的决策依据，帮助客户准确评估工程问题所需要采取的措施。
同时，本次实验也为后续相似实验提供了一定的参考价值，可供他人查阅、研究和参考。
目录1 吸水井 (2)1.1 吸水井设计水位 (2)1.2 吸水井标高 (2)1.3 吸水井布置 (3)1.4 吸水井长度 (3)2 水泵选择 (3)2.1 供水流量计算 (4)2.2 供水曲线及分级供水 (4)2.3 水泵扬程计算 (5)2.4 水泵选择 (6)2.5 吸水管和出水管管径 (7)2.6 水泵基础计算 (8)3 二级泵房平面布置 (9)3.1 水泵基础布置 (9)3.2 水泵基础布置 (9)4 二级泵房高程布置 (10)4.1 水泵安装高度 (10)4.2 水泵及管线相关标高 (11)4.3 起重设备及泵房高度 (11)5 真空泵设计计算 (13)5.1 抽气量 (13)5.2 最大真空值H (13)rmax6 排水泵设计计算 (14)7 消防校核 (14)泵房设计计算说明书1 吸水井二级泵房前设吸水井，以调节水量，使水位稳定。
1.1 吸水井设计水位吸水井设计最高水位为清水池最高水位，即42.3m ，设计最低水位按照最不利情况考虑，即设计最低水位为清水池池底标高减去清水池至二级泵房吸水井的水头损失。
清水池设一根出水管，出水管管径取为DN900，管内流速为1.10m/s 。
查水力计算表可得，输水管水力坡降为i=0.15%。
取清水池到二级泵房吸水井之间管道总长为50m ，则输水管没程水头损失为i h i l 0.15%500.075m=⨯=⨯=局部水头损失计算如下：表1-1 吸水井前管道局部水头损失计算表配件名称 数量 规格 局部阻力系数90度弯头 1 DN900 1.1 蝶阀 2 DN900 0.4 进出口2 DN900 2 ∑ξ3.5由上表计算可得，局部水头损失为：22f v 1.10h 3.50.216m 2g 29.81=ξ=⨯=⨯则总水头损失为：i f h h h 0.0750.2160.291m =+=+=清水池最低水位为40.2m ，则吸水井最低水位为39.91m 。
277附录A 管道沿程水头损失计算说 明1 海澄－威廉公式(A.1.1)适用于冷水和常温水管道，为《建筑给水排水设计规范》（GB 50015－2003）推荐公式，该公式计算简便且对管材的适应较广，可以替代各有关标准和手册中根据不同管材和流态推导和采用的不同计算公式。
冷水和常温水管道也可采用流体力学基本公式（A.2.3），但计算较复杂。
2 自动喷水灭火系统管道《自动喷水灭火系统设计规范》（GB 50084-2001）中采用以下公式3.1j2d 0000107.0i V＝ （A.0.1）式中 i ——每米管道的水头损失（MPa/m ）；V ——管道内水的平均流速（m/s ）； d j ——管道的计算内径（m ）。
基于以下因素，推荐采用海澄—威廉公式(A.1.1)替代上式进行自动喷水灭火系统的水力计算：1）《自动喷水灭火系统设计规范》采用公式（A.0.1）的原因之一是与室内给水系统管道水力计算公式一致，但目前《建筑给排水设计规范》已经改为采用海澄－威廉公式。
2）式（A.0.1）仅适用于镀锌钢管，海澄－威廉公式还适用于铜管、不锈钢管和涂覆其他防腐内衬的钢管。
3）英、美、日、德等国的自动喷水灭火系统规范均采用海澄－威廉公式。
4）《美国工业防火手册》介绍，经过实测，自动喷水灭火系统管道在使用20～25年后，其水头损失接近采用海澄－威廉公式的设计值。
注：以上4点均来自《自动喷水灭火系统设计规范》（GB 50084-2001）条文说明。
5）由于海澄－威廉公式和公式（A.0.1）计算结果有较大差距，而管件的局部阻力系数是一确定的数值，当采用不同的沿程阻力计算公式折算为当量长度时出现不同的数值；但《自动喷水灭火系统设计规范》提供的局部阻力当量长度表是按照海澄－威廉公式C h ＝120时的折算数值编制的，与式（A.0.1）配合使用有较大误差。
6）如采用公式（A.0.1），系统阻力计算数值比实际数值大，水泵扬程选择过高，实际运行时水量过大不能保证在火灾延续时间内连续喷水，也是不利因素。
