步进式加热炉耐材砌筑施工方案

第1篇一、工程概况本项目为XX工厂新建加热炉安装工程，主要目的是为生产线提供稳定的加热设备。

加热炉型号为XX，额定功率为XX千瓦，加热面积为XX平方米。

该加热炉适用于金属制品、塑料、橡胶等材料的加热固化。

为确保安装质量和工程进度，特制定本施工方案。

二、施工准备1. 人员准备（1）成立项目施工小组，明确各成员职责，确保施工顺利进行。

（2）对施工人员进行专业培训，确保其具备加热炉安装、调试和维修等相关技能。

（3）组织施工人员学习施工方案和相关技术规范，提高施工质量。

2. 材料准备（1）核对材料清单，确保材料齐全、质量合格。

（2）对材料进行验收，确保符合设计要求。

（3）对进场的材料进行分类存放，避免损坏。

3. 施工机具准备（1）核对机具清单，确保施工过程中所需机具齐全。

（2）对机具进行检查、保养，确保其性能良好。

（3）对施工人员进行机具使用培训，提高施工效率。

4. 施工现场准备（1）清理施工现场，确保施工环境整洁、安全。

（2）搭建临时设施，如工棚、材料堆场等。

（3）设置警示标志，确保施工安全。

三、施工工艺流程1. 施工测量（1）根据设计图纸，进行现场测量，确定加热炉安装位置。

（2）测量数据准确无误后，进行放线。

2. 立柱基础施工（1）根据测量数据，开挖立柱基础坑。

（2）对基础坑进行验收，确保其符合设计要求。

（3）浇筑混凝土基础，确保其强度和稳定性。

3. 立柱安装（1）将立柱吊装至基础坑，确保其垂直度。

（2）对立柱进行加固，确保其稳固。

4. 炉体安装（1）将炉体吊装至立柱上，确保其水平度和垂直度。

（2）对炉体进行加固，确保其稳固。

5. 电气系统安装（1）根据设计图纸，布线、接线。

（2）安装电气元件，如控制器、传感器等。

（3）对电气系统进行调试，确保其正常运行。

6. 加热炉调试（1）对加热炉进行空载调试，检查其性能。

（2）对加热炉进行负载调试，确保其加热效果。

7. 验收与交付（1）对加热炉进行全面验收，确保其符合设计要求。

第1篇一、施工准备1. 设计审查：在施工前，需对炉窑设计进行审查，确保设计符合国家相关规范和标准。

2. 材料准备：根据炉窑类型和施工要求，准备好耐火砖、锚固件、隔热材料、泥浆等施工材料。

3. 施工队伍：组建专业的炉窑砌筑施工队伍，确保施工质量。

4. 施工设备：准备好施工所需的各种设备，如切割机、搅拌机、振动器等。

二、施工工艺1. 施工方案编制：根据炉窑类型、结构特点和施工要求，编制详细的施工方案。

2. 施工测量：对炉窑基础、炉体骨架和有关设备进行测量，确保施工尺寸准确。

3. 起始点选择：动态炉窑从热端向冷端或从低端向高端分段依次砌筑；静态炉窑自下而上砌筑。

4. 砌筑顺序：先砌筑底部，然后依次砌筑炉墙、拱顶等部位。

5. 砌筑方法：采用干砌或湿砌方法，根据实际情况选择。

6. 砌筑要求：砖缝厚度应符合规范要求，底和墙不大于3mm，高温或有炉渣作用的底和墙不大于2mm，拱和拱顶：干砌不大于1.5mm，湿砌不大于2mm。

7. 膨胀缝预留：留设膨胀缝的位置应避开受力部位、炉体骨架和砌体中的孔洞，砌体内外层的膨胀缝不应互相贯通，上下层应相互错开。

8. 锚固件安装：根据设计要求，安装锚固件，确保锚固件位置、尺寸和焊接质量。

9. 隔热层安装：若有隔热层，需先进行隔热层的安装。

10. 拱胎压紧：起拱部位应从两侧向中间砌筑，并需采用拱胎压紧固定，待锁砖完成后，拆除拱胎。

11. 施工验收：按照《工业炉砌筑工程施工及验收规范》（GB50211）进行工序交接和验收。

三、施工质量控制1. 材料检验：对施工材料进行检验，确保材料质量符合要求。

2. 施工过程控制：加强施工过程中的质量控制，确保施工质量。

3. 施工记录：做好施工记录，为工程验收提供依据。

4. 工程验收：按照规范要求进行工程验收，确保工程质量。

总之，炉窑砌筑工程施工是一项技术性较强的工作，要求施工人员具备较高的专业技能和责任心。

在施工过程中，要严格按照规范和标准进行操作，确保工程质量和安全。

加热炉衬里筑炉施工方案一、材料选择1.耐火材料：炉衬材料需要具备耐高温、耐磨、耐腐蚀、热膨胀系数低等特点。

常用的耐火材料有耐火砖、耐火浇注料、耐火纤维等。

2.耐热胶水：耐热胶水是将耐火材料粘接在一起的关键材料，需要能够耐受高温环境的胶粘剂。

3.抗渣胶料：加热炉内会产生各种渣物，抗渣胶料能够抵御渣物的腐蚀和磨损。

二、施工流程1.设计方案：根据加热炉的结构和工作条件，设计合理的衬里结构和材料选择，确保衬里能够承受高温和渣物的腐蚀。

2.清理表面：在施工前，需要彻底清理加热炉内表面的灰尘和杂质，保持表面干净。

3.衬砌施工：根据设计方案，按照预定的顺序和要求进行衬砌施工。

首先在炉墙和炉底上涂覆一层耐火浇注料，然后将耐火砖或耐火纤维按照设计要求粘贴或堆砌，使用耐热胶水进行粘接。

4.确认固化：在衬砌完毕后，等待耐火材料固化，一般需要数天，期间需要进行水养护。

5.抗渣胶料涂覆：在耐火材料固化后，涂覆抗渣胶料，确保加热炉的耐腐蚀性。

三、效果评估1.耐久性评估：经过一段时间的工作后，对加热炉衬里进行检查和评估，检查是否有裂缝、掉块等情况，并进行修补。

2.效果评估：根据加热炉衬里的使用情况，评估衬里对设备正常运行的影响，如是否减少了炉墙的磨损、延长了设备的使用寿命等。

四、安全措施1.施工人员需要穿戴防护装备，包括耐高温手套、防护眼镜等。

2.施工期间需要设置安全警戒线，确保工作区域的安全。

3.施工过程中需要注意防火，严禁使用易燃材料和施工工具。

综上所述，加热炉衬里的选择和施工方案对于设备的稳定运行至关重要。

在选择材料时，需要考虑耐高温、耐腐蚀、耐磨等因素；在施工过程中，需要按照设计方案进行衬砌施工，并注意固化和抗渣胶料涂覆的步骤；完成施工后，需要对衬里的耐久性和效果进行评估。

最后，进行施工时需严格遵守安全措施，确保施工过程的安全。

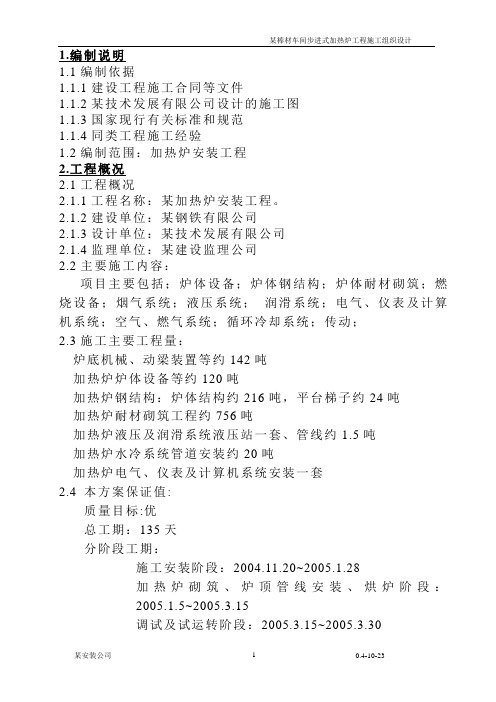

1.编制说明1.1编制依据1.1.1建设工程施工合同等文件1.1.2某技术发展有限公司设计的施工图1.1.3国家现行有关标准和规范1.1.4同类工程施工经验1.2编制范围：加热炉安装工程2.工程概况2.1工程概况2.1.1工程名称：某加热炉安装工程。

2.1.2建设单位：某钢铁有限公司2.1.3设计单位：某技术发展有限公司2.1.4监理单位：某建设监理公司2.2主要施工内容：项目主要包括；炉体设备；炉体钢结构；炉体耐材砌筑；燃烧设备；烟气系统；液压系统；润滑系统；电气、仪表及计算机系统；空气、燃气系统；循环冷却系统；传动；2.3施工主要工程量：炉底机械、动梁装置等约142吨加热炉炉体设备等约120吨加热炉钢结构：炉体结构约216吨，平台梯子约24吨加热炉耐材砌筑工程约756吨加热炉液压及润滑系统液压站一套、管线约1.5吨加热炉水冷系统管道安装约20吨加热炉电气、仪表及计算机系统安装一套2.4 本方案保证值:质量目标:优总工期：135天分阶段工期：施工安装阶段：2004.11.20~2005.1.28加热炉砌筑、炉顶管线安装、烘炉阶段：2005.1.5~2005.3.15调试及试运转阶段：2005.3.15~2005.3.30竣工验收阶段：2005.4.1～2005.4.5文明施工及环保：安全文明安全目标：无重大安全事故消防管理：无火灾事故，杜绝消防隐患。

3.施工部署3.1施工组织现场设项目经理部，下设三个专业施工队，即机械（含设备、管道、炉体结构）安装队、电气安装队和筑炉安装队。

高峰时可安排近200人施工。

3.2施工安排根据我单位的施工经验，步进梁式加热炉施工作业面狭小、层次多自动控制技术先进，质量标准高。

本工程施工指导方针是：以炉底机械设备安装、钢结构安装、炉体砌筑为主导，带动相关工程，集中优势力量组织同步、平行、立体交叉的流水作业。

精心组织，周密部署，步调一致，循序渐进，以最好的质量，最短的工期，完成项目的施工。

2023年冬季加热炉施工方案1. 引言加热炉是工业生产中常用的一种设备，能够将电能、化学能或其他形式的能源转化为热能，用于加热物体、熔化物质或进行其他加热处理。

本文以2023年冬季加热炉施工方案为背景，将介绍该方案的目的、施工计划、安全措施等内容，以确保施工的顺利进行。

2. 目的本次加热炉施工的目的是在2023年冬季完成加热炉的建设，并确保加热炉能够正常运行，满足生产需求。

3. 施工计划3.1 前期准备在正式施工前，需要对施工场地进行勘察和准备工作。

包括地质勘察、场地平整、设备运输道路搭建等。

3.2 设备安装将加热炉所需的设备按照设计图纸进行组装和安装，包括电气设备、管道系统等。

3.3 热源接入将热源与加热炉连接，确保热源能够稳定供应给加热炉，同时进行相应的测试和调试。

3.4 耐火材料施工根据加热炉设计要求，进行耐火材料的施工，以确保加热炉能够抵抗高温环境下的腐蚀和磨损。

3.5 电气系统调试对加热炉的电气系统进行调试，确保各个设备能够正常工作，电气系统运行稳定。

3.6 系统测试对整个加热炉系统进行测试，包括温度控制系统、安全装置等，确保系统的运行安全可靠。

3.7 试运行和调试对加热炉进行试运行和调试，测试其加热效果、温度控制等参数是否符合要求，同时进行必要的调整。

3.8 完工验收完成加热炉的全部施工工作后，进行完工验收，确保加热炉符合设计要求，并能够正常使用。

4. 安全措施4.1 施工人员安全培训在施工前，要对施工人员进行必要的安全培训，包括操作规程、危险防范措施等内容，提高工人的安全意识。

4.2 施工场地安全防护在施工现场设置明显的警示标志，划定安全区域和禁区，保持施工现场整洁有序，严禁乱堆乱放危险物品。

4.3 防火措施根据加热炉的特点，采取相应的防火措施，如设置灭火器材、安装自动熄火设备等，保障施工期间的消防安全。

4.4 通风处理加热炉施工过程中，要保持良好的通风环境，防止有害气体积聚，保障施工人员的健康安全。

四合一加热炉施工技术方案一、施工技术方案的选取1.根据加热炉的类型和使用要求，选择适合的施工技术方案。

通常有砌筑结构和钢结构两种选择，根据实际情况选取合适的方案。

2.考虑加热炉的使用环境和条件，选择合适的材料。

砌筑结构可以选用耐高温的砖材，钢结构可以选用高强度的钢材。

3.考虑加热炉的热处理工艺，选择合适的施工技术方案。

根据需要进行模块化设计，方便后续的工艺调整和设备维护。

二、施工流程的安排1.建设前期的准备工作。

包括工地平整、道路开辟、设备及材料进场等工作。

2.地基的施工。

根据设计要求进行地基的开挖和填筑工作，确保地基坚实、平整。

3.主体结构的建设。

根据施工图纸和方案进行砌筑或钢结构的安装工作，确保结构的稳定和耐用。

4.设备安装。

按照设计要求进行设备的安装和调试工作，确保设备能够正常运行。

5.电气线路的布设。

根据设计要求进行电气线路的布设和接线工作，确保设备的供电和控制系统的正常运行。

6.热处理系统的搭建。

根据热处理工艺要求进行各组件的安装和调试，确保系统能够正常运行。

7.维护和保养。

在施工完成后，对加热炉进行维护和保养，定期检查设备和系统的运行状态，及时修复故障和更换磨损部件。

三、关键要点的控制1.主体结构的施工质量。

根据设计要求进行结构的施工，确保结构牢固、稳定，能够承受加热炉的使用要求。

2.设备的安装质量。

设备的安装要符合设计要求，各连接处要紧固可靠，设备能够正常运行。

3.电气线路的接线质量。

电气线路的接线要符合国家标准和设计要求，保证供电和控制系统的正常运行。

4.热处理系统的搭建质量。

热处理系统的组件安装要细致，管道、阀门等连接处要严密可靠，确保系统能够正常运行。

5.施工周期和质量安全控制。

合理安排施工进度，保证施工质量和安全，确保项目顺利完成。

四合一加热炉施工技术方案的实施，需要从施工技术方案的选取、施工流程的安排以及关键要点的控制等方面进行全面考虑。

通过合理的施工安排和严格的质量控制，可以确保加热炉在使用过程中达到预期的效果，为生产提供有效的支持。

加热炉安装施工方案加热炉安装施工方案一、项目概况本项目是为了安装一台加热炉，用于对工业原料进行加热处理，提供加热能源。

加热炉的主要部件包括燃烧器、加热室、烟囱等。

本方案旨在确保加热炉的安全性以及施工进度的顺利进行。

二、施工步骤1. 确认安装位置：根据工艺要求和现场条件，选择合适的位置进行安装。

2. 地基设施施工：根据加热炉的重量和尺寸，进行地基的施工。

地基要求承重能力强、稳定性好。

3. 安装加热炉主体：将加热炉的主体设备安装到地基上，并与烟囱相连接。

4. 安装燃烧器：将燃烧器安装到加热炉的燃烧室中，并进行连接和调试。

5. 安装管道系统：根据加热炉的加热要求，进行管道系统的安装，包括进气管道、出气管道等。

6. 进行电气接线：根据加热炉的电气要求，进行电气接线工作。

7. 进行调试和试运行：对加热炉进行调试，确保其正常运行，并进行试运行，测试其加热效果和运行稳定性。

8. 完成施工：施工完成后，进行相关检查和验收工作，确保加热炉的安全性和合格性。

三、安全措施1. 工人必须戴上安全防护用具，包括安全帽、防护眼镜、防护手套等，严禁穿拖鞋等不符合安全要求的服装。

2. 施工现场必须明确标识，设置安全警示牌，确保人员能够正确识别危险区域，并保持安全距离。

3. 加热炉的燃烧器和烟囱必须按照相关安全标准进行设计和安装，确保燃烧的安全性。

4. 电气接线必须严格按照相关电气标准进行，避免因电气问题导致的安全事故。

5. 施工过程中必须进行定期检查和维护，确保设备的正常运行和安全性能。

四、施工进度安排1. 地基设施施工：2天2. 安装加热炉主体：3天3. 安装燃烧器：1天4. 安装管道系统：2天5. 进行电气接线：1天6. 进行调试和试运行：2天7. 完成施工：1天总计10天完成施工任务，不包括可能发生的意外情况所需的调整时间。

五、施工人员配置1. 项目经理：1人2. 工程师：2人3. 技术工人：5人4. 劳动工人：10人六、工程材料及设备1. 加热炉及相关配件：1台2. 燃烧器及相关配件：1套3. 电气设备：按需配置4. 管道及相关配件：按需配置5. 施工工具：按需配置七、施工质量控制1. 施工过程中，严格按照相关施工规范和标准进行施工。

步进式加热炉施工工法中冶集团华冶资源天津工业设备安装分公司沈洪斌1、前言天钢双棒材2#加热炉工程是和引进意大利达涅利公司棒材生产线的配套工程，该加热炉采用了国内外最新流行的、先进的蓄热式、步进加热炉。

是天钢建厂以来最先进的加热炉，同样也是我公司接手的第一台步进蓄热式加热炉。

为了干好这一工程我单位专门成立了技术攻关小组。

在施工过程中根据工程特点采用了炉墙结构整体分段安装及炉底机械现场拼装的施工工艺。

2、工法的特点：2.1合理布置测量控制网，定期进行沉降观测，采用高精度测量仪器测量进行针对性的测量保证关键设备的安装精度。

2.2炉底机械现场根据斜轨底座安装情况及现场实际加热炉中心线进行拼装，比传统的线外拼装好后再进行安装。

不但解决了吊装过程中的变形问题更主要的是提高了安装的针对性及精度。

2.3炉墙结构分段整体安装比先安装梁、柱再安装炉皮的散件安装方法，不但提高了结构安装精度而且提高了炉壳的平整度和炉壳开孔精度。

整体结构可以在安装现场进行拼装这样可以充分利用厂房内的天车，提高安装效率（减少了高空作业工作量提高了安装效率）及减少机械台班的使用。

3、适用范围：本工法适用于各种步进式加热炉的安装，包括炉底机械、炉体结构的安装。

4、工艺原理：4.1炉底机械现场拼装工艺，该工艺的操作要点是依据安装好的斜轨底座做拼装平台，将炉底机械（提升框架及平移框架）分段吊装固定在斜轨底座上，然后根据加热炉的实际纵横向中心线来确定炉底机械的纵横向中心线，进行现场拼装。

4.2炉墙结构分段整体安装安装工艺，该工艺的操作要点是先在安装现场搭设一个拼装平台，然后在平台上将炉墙结构的梁、柱及炉皮在现场利用厂房内天车进行分段拼装，分段的大小根据厂方内天车能够吊装为依据。

这种先拼装后整体安装的工艺不仅提高了安装质量而且提高了安装效率及节约了生产成本。

5、施工工艺流程及操作要点5.1加热炉的安装调整工艺流程：基础验收及放线炉底斜轨及机械安装水平、平移框架安装水封槽安装炉底立柱安装5.2基准点的埋设炉子安装必须设置三条基准线，即炉子中心、进料辊道中心线、出料辊道中心线，并埋炉底结构安装炉底冷却水管炉墙结构及平台安装炉墙砌筑及水梁浇涛悬臂辊道安装水梁系统安装炉顶结构安装炉底砌筑烧嘴及推齐钢机安装炉顶砌筑炉顶平台安装液压、润滑管道打压试验炉顶保温浇涛设备单机试运水梁打压试验煤气管道安装风道安装烟道安装水冷系统水压试验液压、润滑管道设备安装液压、润滑管道在线酸洗液压、润滑管道在线油冲洗液压、润滑管道在线滤油无负荷联动试运转设固定中心标板，这三条线是一切尺寸的基准，炉子安装时应层层安装、层层校验。

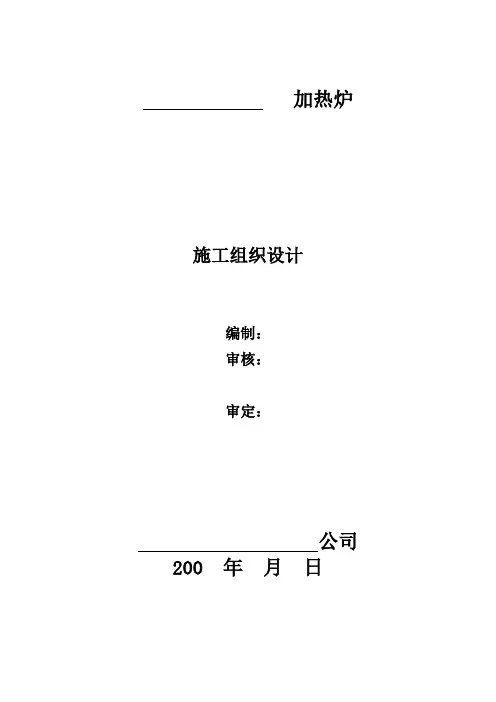

加热炉施工组织设计编制：审核：审定：公司200 年月日目录一、工程概况二、施工内容三、编制、执行依据四、施工质量保证及管理体系五、施工人员及机具安排六、施工应具备的条件七、加热炉设备安装八、自动化仪表部分九、空气管道包扎十、钢结构、管道的涂装方案十一、筑炉施工十二、施工现场临时用电方案十三、安全技术措施及注意事项十四、安全生产、文明施工十五、加热炉安装进度计划表一、工程概况：步进梁式加热炉是由公司总承包，由公司设计，公司施工。

炉子的额定产量为 t/h。

燃烧系统二个，其中高炉煤气为双蓄热式。

施工周期120天。

炉子装料端10根水冷悬臂辊道，采用电机型号为YGb180L2-10,单独传动，可逆转动，辊道的线速度调节范围V=0.15～1.5m/s，炉内设活动梁4根、固定梁5根。

步进机构采用斜轨滚轮，双层框架（分二段），全液压传动。

出料端11根水冷悬臂辊道，液压传动，小车最大行程s=1600㎜，小车运行速度=0.1m/s。

辊道单动传动，可逆转动。

1、加热炉主要尺寸●炉内过钢线标高： +5770㎜●炉子有效长度： 24000㎜●炉子全长： 25700㎜●炉子内宽： 12800㎜●炉子外宽： 14000㎜●有效炉底面积： 24.0×12.8=307㎡●上加热炉膛高度： 1400～2700㎜●下炉膛高度： 2200㎜●炉坑底面标高： -2400㎜2、加热炉技术性能二、施工内容：1、炉底机械2、装、出料炉底机械3、推钢机4、装、出料炉门及其升降装置5、挡板6、窥视孔7、水封槽及刮渣装置8、炉墙及炉顶金属结构件9、炉子钢结构（含平台、走台）10、步进梁和固定梁11、空气管道及风机12、煤气管道13、燃烧系统14、排烟系统15、液压系统16、筑炉17、电气、仪表安装三、编制、执行依据1、YB/T018-1992《步进梁式加热炉技术条件》2、GB50235-97《工业金属管道工程施工及验收规范》3、GB50236-98《现场设备、工业管道焊接工程施工验收规范》4、GB50205-2001《钢结构工程施工质量验收规范》5、GB50184-93《工业金属管道工程质量检验评定标准》6、GB50185-93《工业设备及管道绝热工程质量检验评定标准》7、GB50221-95《钢结构工程质量检验评定标准》8、YBJ201-83《冶金机械设备安装工程施工及验收规范》9、GBJ126-89《工业设备及管道绝热工程施工及验收规范》10、GBJ207-85《工业炉砌筑工程施工及验收规范》11、GB50309-92《工业炉砌筑工程质量检验评定》12、YBJ207-85《冶金机械设备安装工程施工及验收规范液压、气动和润滑系统》13、YB9246-92《液压、气动和润滑设备安装工程质量检验评定标准》14、GB50275-98《压缩机、风机、泵安装工程施工及验收规范》15、GB50168-92《电气装置安装工程电缆线路施工及验收规范》16、GB50093-2002《自动化仪表工程施工及验收规范》17、GBJ131-90《自动化仪表安装工程质量检验评定标准》18、GBJ131-91《建筑施工高处作业安全技术规范》19、JGJ46-88《施工现场临时用电安全技术规范》四、施工质量保证及管理体系1、施工质量保证措施（1）工程施工人员必须持证上岗（2）明确各级施工人员的质量责任制（3）施工前对施工人员应进行技术交底，明白该项目工程的重要性，严格按方案及国家有关规程、规范进行施工，确保工程达到优良标准。

加热炉施工方案1. 引言本文档旨在描述加热炉的施工方案。

加热炉是一种重要的工业设备，用于对物体进行加热处理，广泛应用于冶金、化工、能源等行业。

本文将介绍加热炉的施工流程、施工材料和注意事项，以确保加热炉的安全性和施工质量。

2. 施工流程加热炉的施工流程主要包括以下几个步骤：2.1 准备工作在施工前，需要进行充分的准备工作。

首先，要对施工现场进行勘测，确保加热炉的安装位置和周围环境符合要求。

然后，组织施工人员，安排施工计划，并准备好所需的施工材料和设备。

2.2 基础施工加热炉的安装需要一个坚固的基础。

在施工中，要先进行基础的挖掘和垫层的铺设。

然后，按照设计要求建立加热炉的基础，包括钢筋的布置和混凝土的浇筑。

完成后，需等待一定时间进行基础的固结。

2.3 安装设备在基础固结后，可以开始进行加热炉设备的安装。

设备安装包括加热元件、控制系统和其他附属设备的组装和连接。

在安装过程中，要严格按照设备制造商提供的安装指南进行操作，确保设备的稳固和可靠性。

2.4 接管系统完成设备安装后，需要对加热炉进行接管系统的施工。

接管系统主要包括气源管道、电源线路和冷却水管道的安装。

需要注意的是，气源管道和电源线路的安装需要符合相关安全标准，并保证其可靠性和稳定性。

2.5 调试与测试在设备安装和接管系统施工完成后，进行加热炉的调试和测试。

首先，要检查设备的各项功能是否正常，并校准控制系统。

然后，进行试运行，检查加热效果和设备的稳定性。

如发现问题，要及时进行调整和修复。

2.6 保养与维护完成调试和测试后，加热炉即可投入使用。

然而，为了保证其长期稳定运行，还需要进行定期保养和维护。

保养包括清洁设备、更换损坏部件和润滑机械部件等。

维护则是对设备进行定期检查和维修，以预防和修复潜在的故障。

3. 施工材料在加热炉的施工中，需要使用的材料主要包括以下几种：•建筑材料：如混凝土、钢筋等，用于加热炉的基础施工。

•安装材料：如螺栓、螺母、焊接材料等，用于设备的组装和连接。
