路基施工安全监理细则1. 施工场地安全管理要求：- 施工现场必须设立合理的防护措施，包括围栏、警示标志等，确保施工区域与周围环境分隔开来，防止未经授权人员进入。
- 施工现场必须合理规划，确保通道畅通，消防设备能够快速到达，紧急救援车辆可以进出。
- 施工现场必须定期进行安全巡查，发现安全隐患及时整改，并做好记录，防止事故发生。
- 施工现场必须保持整洁，杂物、垃圾等要及时清理，防止跌倒、滑倒等事故的发生。
2. 设备安全管理要求：- 所有施工设备必须经过合格的鉴定和检测，使用证书齐全，确保设备的安全性能。
- 施工设备必须由专业人员操作，严禁无权限操作设备。
- 设备必须进行定期维护和保养，确保设备的正常运转。
- 施工设备周围必须设置明确的安全区域和安全标志，防止人员进入危险区域。
3. 施工人员安全管理要求：- 施工人员必须经过专业的培训和考核，持有相应的合格证书方可上岗。
- 施工人员必须佩戴符合要求的安全防护用具，如安全帽、安全带、防护眼镜等。
- 施工人员必须严格执行安全操作规程，禁止操作违规，如高空作业时要使用安全绳，严禁拆除防护设施等。
- 施工人员必须参加定期的安全培训，增强安全意识和应急处理能力。
4. 紧急情况处置要求：- 施工单位必须制定应急预案，并进行演练，保证在紧急情况下能够迅速采取措施应对。
- 施工现场必须配备必要的紧急救援设备和器材，并保持完好。
- 施工人员必须了解紧急情况的应对措施，必要时迅速撤离现场。
- 施工单位必须及时报告和配合相关部门进行事故调查和处理，防止类似事故再次发生。
以上是一些常见的施工安全监理细则，具体的要求还需要根据实际情况和相关法规进行细化和具体化。
在施工中，安全是首要考虑的因素，只有确保了施工安全，才能保障项目的顺利进行。
路基施工安全监理细则（2）主要涉及以下方面：1. 施工人员的安全防护：监理人员应确保施工工人佩戴符合要求的个人防护用具，包括头盔、安全鞋等，并且要求施工单位建立健全的安全教育培训制度，定期组织培训，提高施工人员的安全意识和技能。

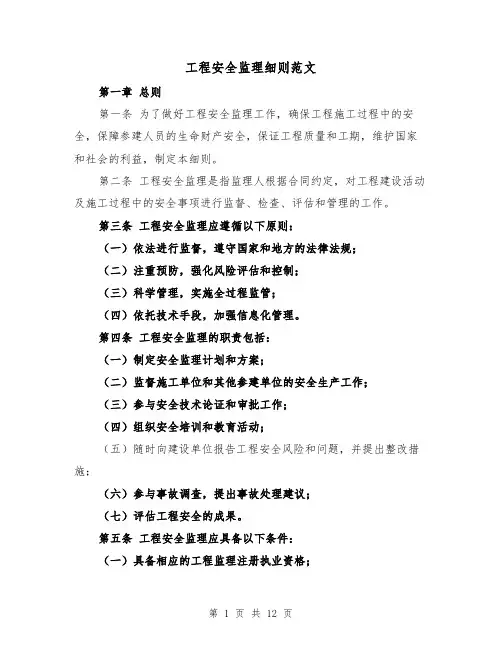

工程安全监理细则范文第一章总则第一条为了做好工程安全监理工作，确保工程施工过程中的安全，保障参建人员的生命财产安全，保证工程质量和工期，维护国家和社会的利益，制定本细则。
第二条工程安全监理是指监理人根据合同约定，对工程建设活动及施工过程中的安全事项进行监督、检查、评估和管理的工作。
第三条工程安全监理应遵循以下原则：（一）依法进行监督，遵守国家和地方的法律法规；（二）注重预防，强化风险评估和控制；（三）科学管理，实施全过程监管；（四）依托技术手段，加强信息化管理。
第四条工程安全监理的职责包括：（一）制定安全监理计划和方案；（二）监督施工单位和其他参建单位的安全生产工作；（三）参与安全技术论证和审批工作；（四）组织安全培训和教育活动；（五）随时向建设单位报告工程安全风险和问题，并提出整改措施；（六）参与事故调查，提出事故处理建议；（七）评估工程安全的成果。
第五条工程安全监理应具备以下条件：（一）具备相应的工程监理注册执业资格；（二）熟悉国家相关法律法规和安全措施；（三）具有较强的工程安全管理能力和技术水平；（四）具备良好的沟通协调能力和团队合作精神。
第二章安全监理计划和方案第六条工程安全监理应根据工程的性质、规模和施工条件，制定相应的安全监理计划。
第七条安全监理计划应包括以下内容：（一）工程的安全监督范围和要求；（二）安全监理的组织机构和人员配置；（三）安全监理的工作流程和工作方法；（四）安全监理的检查和评估内容；（五）安全事故应急处理和应对措施；（六）安全监理的报告和通报机制。
第八条工程安全监理应根据施工单位的安全管理体系和措施，制定相应的安全监理方案。
第九条安全监理方案应包括以下内容：（一）施工单位的安全组织机构和人员配置；（二）施工单位的安全管理制度和措施；（三）施工单位的安全培训和教育活动；（四）施工单位的安全交底和安全检查；（五）施工单位的安全整改和问题处理。
第十条工程安全监理应与建设单位和设计单位进行沟通协调，形成工程建设的整体安全管理措施。
安全施工监理实施细则范文第一章总则第一条根据国家有关法律法规，结合项目实际，制定本实施细则。
第二条本实施细则适用于工程施工过程中安全施工监理工作。
第三条安全施工监理应严格按照本细则的要求进行，并报告项目负责人。
第二章安全施工监理的任务和职责第四条安全施工监理的任务是对施工现场的安全施工进行监督和管理。
第五条安全施工监理的职责主要包括以下内容：（一）审核施工图纸和文件，对施工方案进行论证，确保施工方案的合理性和可行性，及时提出合理化建议；（二）对施工单位的安全防护措施进行审核，确保安全施工条件满足相关法律法规和标准的要求；（三）监督施工单位的施工现场管理，包括人员、材料、机械设备的管理，确保施工现场的安全；（四）对施工过程中的安全隐患进行检查和发现，并及时提出整改意见；（五）协助有关部门对施工的安全进行监督检查；（六）制定相关安全施工管理制度和操作规程，确保施工作业的安全进行；（七）对施工过程中的事故进行调查和处理，提出相关安全改进措施；（八）定期向项目负责人汇报安全施工监理工作情况；（九）进行安全施工监理工作的记录和档案管理。
第三章安全施工监理的组织和实施第六条项目负责人应组织并安排安全施工监理人员进行安全施工监理工作。
第七条安全施工监理人员应具备以下条件：（一）具备高级工程师及以上职称或具备工程类专业本科学历；（二）具备一定的工程实践经验；（三）熟悉相关法律法规和标准，了解施工行业的最新发展动态；（四）具备良好的沟通和协调能力，能够有效处理施工中的各类问题。
第八条安全施工监理人员应按照项目负责人要求进行工作，并保证工作的独立性和客观性。
第九条安全施工监理人员应按照以下程序进行工作：（一）熟悉项目的相关要求和施工图纸，了解施工方案和安全防护措施；（二）对施工方案进行审核，并提出合理化建议；（三）对施工现场进行监督检查和管理，发现问题及时提出整改意见；（四）协助有关部门对施工的安全进行监督检查；（五）定期向项目负责人汇报安全施工监理工作情况。
路基施工安全监理细则范文1、清理场地(1)清除的丛草，树木严禁放火焚烧，以防引起火灾。
(2)砍伐树木必须遵守下列规定：①伐树前周围有碍砍伐作业的灌木和藤条砍除,并选好安全躲避的退路；②伐树范围内应布置警戒，非工作人员不得逗留、接近；③为使树木按预定方向创倾倒,要在树木下部倒树方向砍一剁口,其深度为树干直径的1/4，然后再从剁口上边缘的对面开锯,最后应留2-3cm安全距离；④截锯木料时，三叉马和树干垫撑必须稳固；⑤大风、大雾和雨天不得进行伐树作业。
(3)拆除建(构)筑物前，应制定安全可靠的拆除方案。
先将与拆除物有连通的电线、水气管道切断，并在四周危险区域内围设安全护栏，非工作人员不得进入。
拆除工序应由上而下，先外后里，严禁数层同时作业。
操作人员应站在脚手架或稳固的结构部位，要防止其他部位发生坍塌。
拆除梁柱之前应先拆除其承包托的全部结构物，严禁采用掏空、挖切和大面积推倒的拆除方法。
(4)清除淤泥时，应先排除积水，并控定出相应的安全措施后方可清淤。
2、土方工程(1)卸土时，在下方的作业人员应避开，并应防止车辆倾覆，严禁在行走中卸土，卸土后应将锁销插好；(2)数车同时卸土，应设专人指挥，两车间距不得小于2m，其间严禁站人。
(3)电动蛙式打夯机的电源线必须完好无损，并应安装漏电保护器。
操作时应戴绝缘手套，一人操作、一人扶持电缆进行辅助。
辅助与操作人员必须紧密配合，严禁在夯机前方隔机扔电缆和背线拖拉前进。
电缆线不应扭结和缠绕，不得夯及电源线，也不得在斜坡上夯打。
停用或搬运打夯机时应切断电源。
(4)大型机械进场前，应查清所通过道路、桥梁的净宽和承载力是否足够，否则应先予拓宽和加固。
(5)施工单位应为进场机械提供临时机棚或停机场地。
机械在停机棚内起动时，必须保持通风；棚内严禁烟火，机械人员必须掌握所备灭火器材的使用方法。
(6)在电杆附近挖土时，对于不能取消的拉线地垄及杆身，应留出土台。
土台半径：1-1.5m，拉线1.5-2.5m，并视土质决定边坡坡度。
路面施工安全监理实施细则模版第一章总则第一条监理范围根据施工合同的约定，本监理实施细则为路面施工安全监理提供操作指南，适用于所有路面施工项目的监理工作。
第二条监理目的路面施工安全监理的目的是确保施工过程中的安全、施工质量和工期的达到合同约定的要求，以及为建设单位提供风险防控和施工管理的技术支持。
第三条监理责任1. 监理单位负责组织和实施路面施工安全监理工作，确保监理工作的独立性和客观性。
2. 监理人员应具备相关资格和经验，按照监理合同要求履行职责。
第四条监理原则1. 安全第一原则，保护工人和路面施工现场的安全。
2. 依法监理，严格按照法规和标准进行监理工作。
3. 独立、客观、公正原则，确保监理工作的独立性和公正性。
第二章监理准备第五条监理计划监理单位应编制路面施工安全监理计划，包括监理的内容、时间进度和资源配置等，确保监理工作有序进行。
第六条监理人员监理单位应择优选派合格的监理人员进行监理工作，监理人员应具备相关资格和经验，能够熟悉施工图纸和工程文件。
第七条监理设施监理单位应提供符合要求的监理设施，包括办公场所、通信设备等，确保监理工作的顺利进行。
第三章工作程序第八条施工前准备工作1. 监理人员应参与施工方案制定、施工图纸审查等工作，确保施工方案的合理性和可行性。
2. 监理人员应参与施工前的安全培训和技术交底，确保施工人员理解施工要求和安全措施。
第九条施工过程监理1. 监理人员应按照施工方案和工程图纸进行监理，确保施工过程的符合合同要求。
2. 监理人员应参与现场施工的检查和测量工作，确保施工质量和工期的达到合同约定的要求。
第十条安全检查1. 监理人员应定期进行路面施工现场的安全检查，发现安全隐患应及时纠正。
2. 监理人员应对施工现场的安全设施进行检查，确保施工人员的安全。
第十一条进度管理1. 监理人员应根据施工合同约定的工期和计划，对施工进度进行监督和管理。
2. 监理人员应定期报告施工进度，及时处理进度延误等问题。
路面施工安全监理实施细则第一章：总则第一条：为了保障道路施工安全，确保施工过程中的安全风险控制和施工质量，制定本施工安全监理实施细则。
第二条：本细则适用于所有道路施工项目的监理工作。
第三条：施工安全监理应遵循以下原则：1. 依法监督，严格遵守法律法规和相关标准规范；2. 安全第一，注重预防，确保施工过程中的人身安全和财产安全；3. 严格把控质量，确保施工工艺符合规范要求；4. 督促施工单位加强安全教育培训，提高员工的安全意识和技能水平；5. 加强与相关部门、单位的沟通与协调，共同推进施工安全管理工作。
第二章：施工前准备工作第四条：施工前，监理单位应与施工单位共同制定工程质量安全控制计划，并经相关部门审核。
第五条：施工前，监理单位应对施工单位的资质进行审核，确保其具备相应的施工能力和资质。
第六条：施工前，监理单位应对施工现场进行检查，并制定相关的安全预案和应急措施。
第七条：施工前，施工单位应进行现场的安全巡查，消除施工现场的安全隐患。
第八条：施工前，监理单位应对施工人员进行安全教育培训，掌握相关的安全操作规范和应急处理措施。
第九条：施工前，监理单位应与监管部门进行沟通，了解施工现场的安全监管要求和相关规定。
第三章：施工过程监管第十条：施工过程中，监理单位应随时对施工现场进行巡查，发现问题及时报告并督促施工单位进行整改。
第十一条：施工过程中，监理单位应对施工质量进行抽查，确保施工工艺符合规范要求。
第十二条：施工过程中，监理单位应对施工现场的安全措施和安全防护设施进行检查，确保其有效运行和正确使用。
第十三条：施工过程中，监理单位应与施工单位共同制定安全生产责任制和安全操作规范，并督促其执行。
第十四条：施工过程中，监理单位应定期组织安全会议，对施工现场的安全管理情况进行评估和提升。
第十五条：施工过程中，监理单位应督促施工单位做好施工现场的整洁和秩序，确保施工环境安全。
第四章：施工竣工验收第十六条：施工竣工前，监理单位应对施工质量和安全进行全面检查，并出具相应的验收报告。
工程施工安全监理实施细则范文一、目的和依据本工程施工安全监理实施细则的目的是确保工程施工过程中的安全，保障工人的人身安全和财产安全。
本细则依据《中华人民共和国建筑法》、《中华人民共和国劳动法》等相关法律法规以及工程施工安全监理的实际情况制定。
二、监理单位的职责1. 监理单位应当严格执行国家和地方有关安全生产的法律法规，制定和完善工程施工安全监理规章制度。
2. 监理单位应当及时了解工程施工现场的安全情况，对施工单位的组织和管理是否符合相关的安全规定进行审查和监督。
3. 监理单位应当对施工单位的安全措施进行检查，对存在的安全隐患提出整改意见并督促整改。
4. 监理单位应当及时记录和报告工程施工中的安全事故，进行事故原因分析并提出改进建议。
5. 监理单位应当参与工程施工安全培训，提高自身的安全意识和安全管理水平。
三、施工单位的职责1. 施工单位应当依法组织和管理工程施工，确保施工过程中的安全。
2. 施工单位应当制定并执行科学合理的安全生产管理制度、规章制度和操作规程。
3. 施工单位应当对参与施工的工人进行安全培训，提高工人的安全意识和安全技能。
4. 施工单位应当负责施工现场的安全巡查，及时发现并消除安全隐患。
5. 施工单位应当按照工程进度和安全要求，合理安排施工作业，避免施工过程中的安全风险。
四、监理工作的内容1. 监理单位应对施工单位的安全组织机构和人员配备进行审查，确保施工单位具备相应的安全管理能力。
2. 监理单位应对施工单位的施工方案进行审查，包括安全措施的合理性和可行性。
3. 监理单位应对施工单位的安全生产管理制度和规章制度进行检查，包括制度的健全性和执行情况。
4. 监理单位应对施工现场的安全条件进行检查，包括施工人员的安全防护设施和施工设备的安全使用情况。
5. 监理单位应对施工单位的安全培训进行检查，包括培训内容的合理性和培训效果的评估。
6. 监理单位应对工程施工中的安全事故进行调查和分析，并提出预防措施。
路基施工安全监理细则范文1.施工现场安全控制：- 确保施工现场周边的道路、交通标志和引导信号的设置与维护。
- 保障施工现场的安全出入口通畅，设置警示标志和栅栏等防护措施，防止未经授权的人员进入施工现场。
- 配备专业的安全警示标识标牌，包括警示标志、禁止标志、指示标志等，以提醒工人和其他人员注意施工现场的安全情况。
- 在施工现场设立安全警示板，明确施工现场的安全规定和注意事项，提醒工人遵守相应的安全操作规范。
- 建立有效的施工现场安全管理制度，包括定期召开安全例会、进行安全教育培训、组织安全演练等。
2.施工设备和工具的安全管理：- 选用符合标准的施工设备和工具，并按照规定进行安全维护和检修。
- 对施工设备和工具进行定期检查和试验，确保其安全、可靠、有效。
- 确保施工设备和工具的操作人员具备相应的技能和资质，严禁无证人员使用。
- 建立施工设备和工具使用登记制度，详细记录设备和工具的使用情况，及时排查存在的隐患并采取相应的措施解决。
3.施工作业安全控制：- 对施工人员进行安全教育和培训，提高其安全意识和技能水平。
- 提供必要的个人防护用品，并告知工人正确使用方法和注意事项。
- 对高空、深基坑、地下空间等危险作业进行专项安全控制和技术指导，确保施工人员的人身安全。
- 实行施工作业许可制度，按照规定进行作业申请、审批和监督，确保作业过程中的安全控制。
4.应急预案和事故处理：- 制定施工现场应急预案，明确各种事故的应急处理措施、责任人和联系方式，并进行定期演练和检查。
- 对施工现场的安全隐患进行排查和整改，确保及时消除安全隐患。
- 发生事故时，及时采取救援措施，尽快报告有关部门，并进行事故调查和处理，总结经验教训，避免类似事故再次发生。
5.施工安全监督和检查：- 建立健全的监理机构和监理制度，负责对施工现场的安全进行监督和检查。
- 对施工单位的安全管理和作业情况进行定期巡查和抽查，及时发现并纠正存在的安全问题。
一、前言为确保道路工程顺利进行，保障工程质量、安全、进度，根据国家相关法律法规、行业标准和工程实际情况，特制定本监理实施细则。
本细则适用于本工程道路工程的建设、施工、监理等全过程。
二、工程概况1. 工程名称：XXX道路工程2. 工程地点：XXX3. 工程规模：XXX4. 工程概况：本工程主要包括道路路基、路面、排水、照明、交通工程等。
三、监理工作范围1. 路基工程：对路基填筑、压实、排水、防护等施工过程进行监理。
2. 路面工程：对路面基层、面层、标线等施工过程进行监理。
3. 排水工程：对排水管道、检查井、雨水口等施工过程进行监理。
4. 照明工程：对路灯、电缆、电缆沟等施工过程进行监理。
5. 交通工程：对交通标志、标线、隔离设施等施工过程进行监理。
6. 附属工程：对绿化、照明、交通等附属工程进行监理。
四、监理工作内容1. 施工前准备（1）审查施工组织设计、施工方案、施工图纸等文件。
（2）检查施工单位资质、人员、设备等条件。
（3）审查施工单位的施工方案、施工进度计划、施工安全措施等。
2. 施工过程监理（1）路基工程监理①路基填筑：检查填料质量、压实度、施工工艺等。
②路基压实：检查压实度、施工工艺等。
③路基排水：检查排水沟、涵洞等排水设施施工质量。
④路基防护：检查防护设施施工质量。
（2）路面工程监理①基层施工：检查基层材料、施工工艺、压实度等。
②面层施工：检查面层材料、施工工艺、厚度等。
③标线施工：检查标线材料、施工工艺、位置等。
（3）排水工程监理①排水管道施工：检查管道材料、施工工艺、接口等。
②检查井施工：检查检查井材料、施工工艺、尺寸等。
③雨水口施工：检查雨水口材料、施工工艺、尺寸等。
（4）照明工程监理①路灯施工：检查路灯材料、施工工艺、安装高度等。
②电缆施工：检查电缆材料、施工工艺、埋设深度等。
③电缆沟施工：检查电缆沟材料、施工工艺、尺寸等。
（5）交通工程监理①交通标志施工：检查标志材料、施工工艺、位置等。
公路安全监理细则范文第一章总则第一条为了加强公路安全监理工作，确保公路工程施工和运营过程中的安全性，本细则制定。
第二条公路安全监理工作应遵循的原则：（一）依法履行监督职责，维护公路施工和运营的安全；（二）加强安全宣传教育，提高相关人员的安全意识和能力；（三）科学合理地进行监测、检测和评估，提前预防和解决可能的安全问题；（四）及时报告和处理安全事故，确保安全问题能够及时得到解决；（五）积极参与事故调查和处理，总结经验教训，提高公路安全管理水平；（六）保护公路安全监理人员的合法权益。
第三条公路安全监理范围包括公路工程施工和运营阶段。
第四条公路安全监理工作实行项目负责人和监理机构共同负责的原则。
第五条公路安全监理工作应按照国家和地方的相关法律法规进行，同时可根据具体情况编制随机细则进行具体管理。
第二章人员管理第六条公路安全监理人员应具备以下条件：（一）具有合法的专业技术资格和证书；（二）具有相关公路施工或运营经验；（三）具备良好的职业操守和道德品质；（四）经过相关部门的岗前培训和考核合格；（五）具备较强的沟通和协调能力。
第七条公路安全监理人员应遵守以下规定：（一）严格按照法律法规和规章制度，履行监督职责；（二）保守职业秘密，不得泄露与工作有关的信息；（三）遵守执业规范和道德准则，不得以权谋私；（四）不得接受相关利益单位或个人的财物、礼品等；（五）积极参加相关培训和学习，提高自身素质和能力。
第八条公路安全监理人员的岗位设置应与公路工程规模和特点相适应，合理配置人员。
第三章安全宣传教育第九条公路安全监理工作应加强安全宣传教育，提高相关人员的安全意识和能力。
第十条安全宣传教育内容包括但不限于：（一）公路施工和运营的一般安全知识；（二）常见安全事故案例及应对措施；（三）公路施工和运营中出现的关键环节和风险点；（四）各级责任人的安全职责和义务。
第十一条安全宣传教育形式包括但不限于：（一）安全培训会议；（二）安全宣传广告；（三）安全教育课程；（四）安全宣传标语和标识。

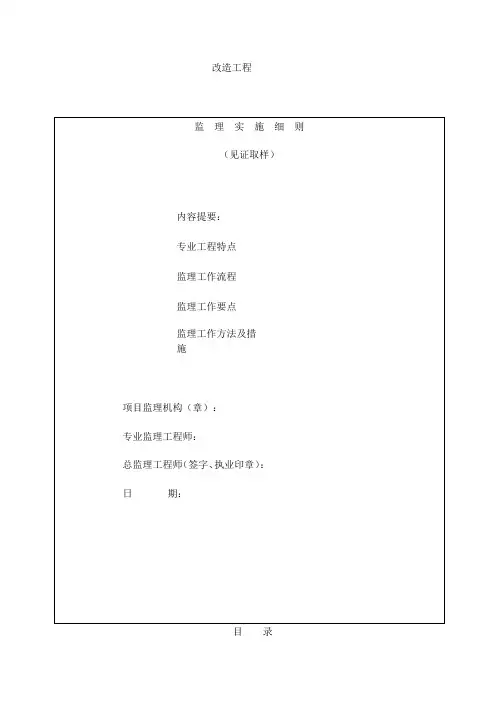

目录第一章工程概况一、工程项目概况二、工程项目特征第二章监理细则的编制依据第三章工程见证取样监理实施细则一、各级人员见证监理工作职责二、见证取样监理工作基本规定三、工程材料/构配件/设备进场审核监理工作要点四、工程质量试验审核检查监理工作要点五、原材料质量控制措施和方法第一章工程概况一、工程概况及专业特点1.1.工程概况1.2.项目设计概况1）工程概况本项目为城市试点建设项目，改造工程位于本次改造范围为黄花泾至金湾街，全长约3817 m。
限于建设年代久远及建设理念因素，地块内存在部分绿化被破坏，基础设施布局不合理，与建设理念不相符的问题。
2）工程内容根据改造方案，道路工程改造主要内容为：（1、平面设计道路中心线与现状中心线一致，采用苏州独立坐标系统，按现状道路范围，拟合道路边线，人行道宽度可根据现场实际情况进行调整。
2、纵断面设计道路纵断面设计标高为拟合现状道路设计中心线标高，高程系统为85年国家高程基准。
3、横断面设计道路横断面分配维持现状。
（1）道路现状路幅宽度50m，具体分配为：3.5m×2人行道+4m×2非机动车道+1.5m×2分隔带+11.5m×2机动车道+9m中央分隔带，两侧人行道降低至与非机动车共板，人行道坡向外侧绿化带，人行道横坡坡度采用1.5%。
（2）道路现状横断面标准路幅宽40米，具体分配为：3.5m×2人行道+4m×2非机动车道+1.5m ×2分隔带+11m×2机动车道，两侧人行道不降低，北侧人行道坡向外侧绿化带，西侧人行道坡向车行道，人行道横坡坡度采用1.5%。
（3）道路现状横断面标准路幅宽50米，具体分配为：3.5m×2人行道+4m×2非机动车道+1.5m ×2分隔带+11m×2机动车道，两侧人行道不降低，两侧人行道坡向车行道，人行道横坡坡度采用1.5%。
本次设计范围内沿线桥梁人行道不降且横坡坡向维持现状坡向道路中心线，现状人行道及侧分带侧平石均翻挖新建，标高不降段人行道内侧采用平、侧石筑边，标高下降段人行道内侧采用平石筑边，人行道外侧采用侧石筑边。
标高不降段人行道内侧石及侧分带侧石均净高17.5厘米，桥梁段侧石净高30厘米，人行道外侧侧石与人行道标高一致，平、侧石均采用砼材质。
4、路基处理设计本工程为老路改造项目，路基处理范围主要为现状道路两侧人行道，现状老路沉降多年，路基已趋于稳定，老路基保留利用。
先拆除原人行道路面结构至设计路槽底，然后对原地面进行碾压，要求压实度≥87％。
，以上均为重型击实标准。
人行道E0=25Mpa，土基顶面弯沉值3.08mm（若现状人行道宽度较窄且地下管线较多可不做此要求）。
以上为（BZZ-100）测试标准。
取不利季节影响系数K=1.2。
5、人行道路面结构设计5.1 人行道路面结构本次设计范围内现状人行道结合改造方案整体翻挖新建，新建路面结构总厚39厘米，即：6cm 缝隙式透水砖3cm 中粗砂20cm 装配式透水基层（顶面满铺透水土工布）10cm 级配碎石（顶面满铺双向土工格栅）人行道铺装需与两侧已建地块广场铺装顺接，铺装坡度及范围可根据现场实际情况调整；道路与围墙距离＜1m的应铺装至围墙边。
根据改造方案，雨水管道改造工程改造主要内容为（1）黄花泾~金业街段：A、人行道往下降，人行道坡度往外坡，道路雨水顺着横坡排入道路两侧拟建生物滞留带，生物滞留带内设溢流雨水边井与雨水主管相连通。
生物滞留带需避让现状绿化带内各管线的支管井等现状地面障碍物及地下管线。
B、道路外绿化带内设置生物滞留带，上口宽2米，中心线距离道路边线2米。
生物滞留带内设溢流雨水边井与雨水主管连通。
C、生物滞留带外侧设雨水花园，雨水花园内设溢流雨水边井与雨水主管连通。
雨水花园设置时根据现状地形设计，保留现状乔木，并通过植草沟的连通，将生物滞留带雨水顺利与雨水花园联通，使景观呈现凹凸有致，下凹式绿地不下凹景色。
D、3.5米人行道设1.5米带状绿化带，连通树穴。
隔离人行道和慢车道。
E、金政街现状高架下部设雨水花园，处理高架路面水，雨水花园内设溢流雨水边井，与雨水主管相连。
F、中央绿化带局部设雨水旱溪等景观处理（2）金业街~金湾街段：A、人行道不往下降，坡度除了道路外侧存在绿化带的往外坡，其余维持现状。
B、1.5m宽机非分隔带设置生物滞留带消纳机动车道雨水，靠近绿化点的非机动车道及人行道雨水通过线型排水沟汇入绿化内的设施消纳，外侧无绿化空间的非机动车道及人行道设置环保型雨水边井。
C、机非分隔带两侧均设置排水路缘石，可保证大雨情况下，部分机动车道雨水溢流进入环保型雨水边井及后排绿化带生物滞留带，进一步保障道路的水安全及径流污染的消除。
D、金业街现状高架下部设雨水花园，处理高架路面水，雨水花园内设溢流雨水边井，与雨水主管相连。
4、雨水管道改造设计方案：（1）雨水主管：雨水主管均保持现状。
（2）雨水边井：黄花泾~金业街段现状雨水边井加盖密封；金业街~金湾街段与环保型雨水边井及排水沟位置有冲突的现状雨水边井废除；道路交叉口雨水边井保留。
三、设计标准1、系统标准：年径流总量控制目标：≥60%；综合径流系数：<0.65；单位面积控制容积：≥85.20m3；初期雨水径流污染物削减率（以SS计）：≥50%；2、雨水管道标准：现状雨水主管道及雨水边井支管均保留，在施工完成后需对其进行全面疏通。
现状雨水边井篦子遮蔽处理需结合现场实际情况，各道路相交路口、公交站台、及道路最低点等易积水处可适当考虑保留现有雨水篦子或新增雨水边井。
四、设计说明1、本工程高程系统为1985国家高程基准，与道路工程一致。
2、雨水管：（1）管材及接口：①边井支管为DN300 HDPE双壁波纹管（内径300mm）。
HDPE管要求为双壁异色、双壁扩口的双壁波纹管,橡胶圈接口，环刚度须达到8kN/m2以上，技术标准参照《埋地用聚乙烯（PE）结构壁管道系统第1部分：聚乙烯双壁波纹管材》（GB/T19472.1-2004），并由制管厂家指导施工。
HDPE管与检查井连接时，须设置一节短管，并在管道与检查井连接处设置橡胶密封圈。
②生物滞留带内设DN200软式透水管外径为200mm，管道连接采用配套的直通、三通接头，管材及接头须符合《软式透水管》（JC 937-2004）中的要求。
（2）管道基础：HDPE管的管基础为10cm厚碎石垫层（碎石粒径为25～38mm）上铺5cm中粗砂，满沟槽回填中粗砂至管外顶以上10cm，碎石应夯实，粗砂应洒水拍平。
（3）雨水边井：①生物滞留带及雨水花园内设溢流式雨水边井采用450X750方形铸铁溢流雨水篦座雨水边井，H=1.4米，边井支管为DN300 HDPE管，坡度大于等于0.01；②道路外侧现状无绿化的道路边井采用环保型雨水边井采用450X750方形铸铁溢流雨水篦座雨水边井，，H=1.4米，边井支管为DN300 HDPE管，坡度大于等于0.01。
③排水沟采用采用成品线性排水沟与缝隙式排水沟连用。
3、设施：（1）溢流式雨水口：溢流式雨水口设置在侧分带生物滞留带、道路外侧雨水花园内，生物滞留带内每25m 左右设置一个。
雨水井采用750×450×180方形铸铁溢流雨水篦子，边井支管采用DN300 HDPE管，纵坡大于等于0.01。
超标雨水通过溢流式雨水口接入市政雨水管道；雨水溢流口附近铺设5cm 厚碎石或卵石，防止冲刷。
方形溢流雨水篦子示意图（2）环保式雨水口：环保式雨水口沿道路路缘石铺设，每25m左右设置一个。
保式雨水口通过多层的截污方式、专用的过滤料包和防堵功能的设计，可对初期雨水起到一定的净化作用。
环保型雨水口示意图（3）侧分带（绿化带）生物滞留带：道路侧分带设置生物滞留带，两侧设置连续排水路缘石，生物滞留带两侧设置15cm 宽卵石带，机动车道雨水由排水路缘石经过卵石带缓冲汇入侧分带生物滞留带，超过蓄渗能力的雨水通过溢流式雨水口排入市政雨水管网。
道路外侧绿化带设置生物滞留带，两侧设鹅石缓冲带，道路雨水由人行道经过鹅石缓冲带汇入绿化带生物滞留带，超过蓄渗能力的雨水通过溢流式雨水口排入市政雨水管网。
生物滞留带分为超高层、蓄水层、过滤层、过渡层、排水层。
①超高层：低于车行道10cm；②蓄水层：考虑到行人安全，侧分带生物滞留带蓄水层取15cm；③过滤层：即换填土层，厚度为60cm。
过滤层填料渗透系数须在50—200mm/h范围内，若不满足要求，可通过现场实验或实验室试验矫正，渗透系数过低则添加适量无角砂，渗透系数过高可添加部分软黏土。
含盐量高和有机碳含量低（<5%）的填料不能满足植物正常生长，所以不能用于生物滞留池。
所用填料须结构稳定，避免填料结构破坏使渗透系数降低影响正常功能。
过滤层应有合理的级配，控制粉土和黏土的比例<12%，降低结构破坏的风险。
过滤层填料有机质含量不要超过10%，含盐量应低于0.63dS/m，即441mg/l。
过滤层填料PH应在6—7之间，且填料不能受到病虫害（如火蚁）。
④过渡层：即中粗砂层，厚度为15cm，过渡层填料为砂或粗砂（0.1-4mm，2mm过筛率不小于50%）。
⑤排水层：即碎石层，厚度为25cm。
碎石层粒径采用3~5cm。
碎石层内设置盲管。
⑥盲管：盲管采用DN200软式透水管，管道连接采用配套的直通、三通接头，管材及接头须符合《软式透水管》（JC 937-2004）中的要求。
盲管位于碎石层中。
外包透水土工布，盲管与周边溢流口相接，盲管坡度依道路纵坡布置。
（4）雨水花园：道路外侧绿化设置雨水花园消纳非机动车道和人行道雨水。
道路径流雨水通过植草沟汇入雨水花园，汇入点设置卵石带防止冲刷。
雨水花园分为超高层、蓄水层、过滤层、过渡层、排水层。
其中蓄水层高度取20cm，其余结构层同生物滞留带。
（5）植草沟本设计为转输型植草沟，转输能力满足汇水面积内5年一遇暴雨强度。
场地纵坡≥5‰且与水流方向一致时，植草沟纵向坡度与场地一致；其他情况，植草沟纵向坡度为≥5‰，坡向随水流方向。
种植土一般由砂、堆肥和壤质土混合而成。
其主要成分中砂子含量为60%~85%，有机成分为5%~10%，粘土含量不超过5%。
本工程植草沟具体走向及位置详见景观设计图纸。
（6）排水沟采用成品平篦式线性排水沟与线性排水沟连用。
平篦式线性排水沟沿道路路缘石铺设，线性排水沟垂直人行道铺设，末端采用平篦式线性排水沟，便于检修清通。
本项目排水沟分为连续型和间隔型设置，连续型设置时线性排水沟设于平篦式线性排水沟下游。
需注意平篦式线性排水沟设置坡度，当其与道路坡向一致，且坡度≥0.1%，则随道路坡度铺设，高度可保持32cm不变，其他情况平篦式线性排水沟按排水方向以坡度0.1%铺设，平篦式线性排水沟保持起点高度为32cm，终点高度详见平面设计图，纵向铺设排水沟高度相应增高，雨水花园水面标高相应降低。
